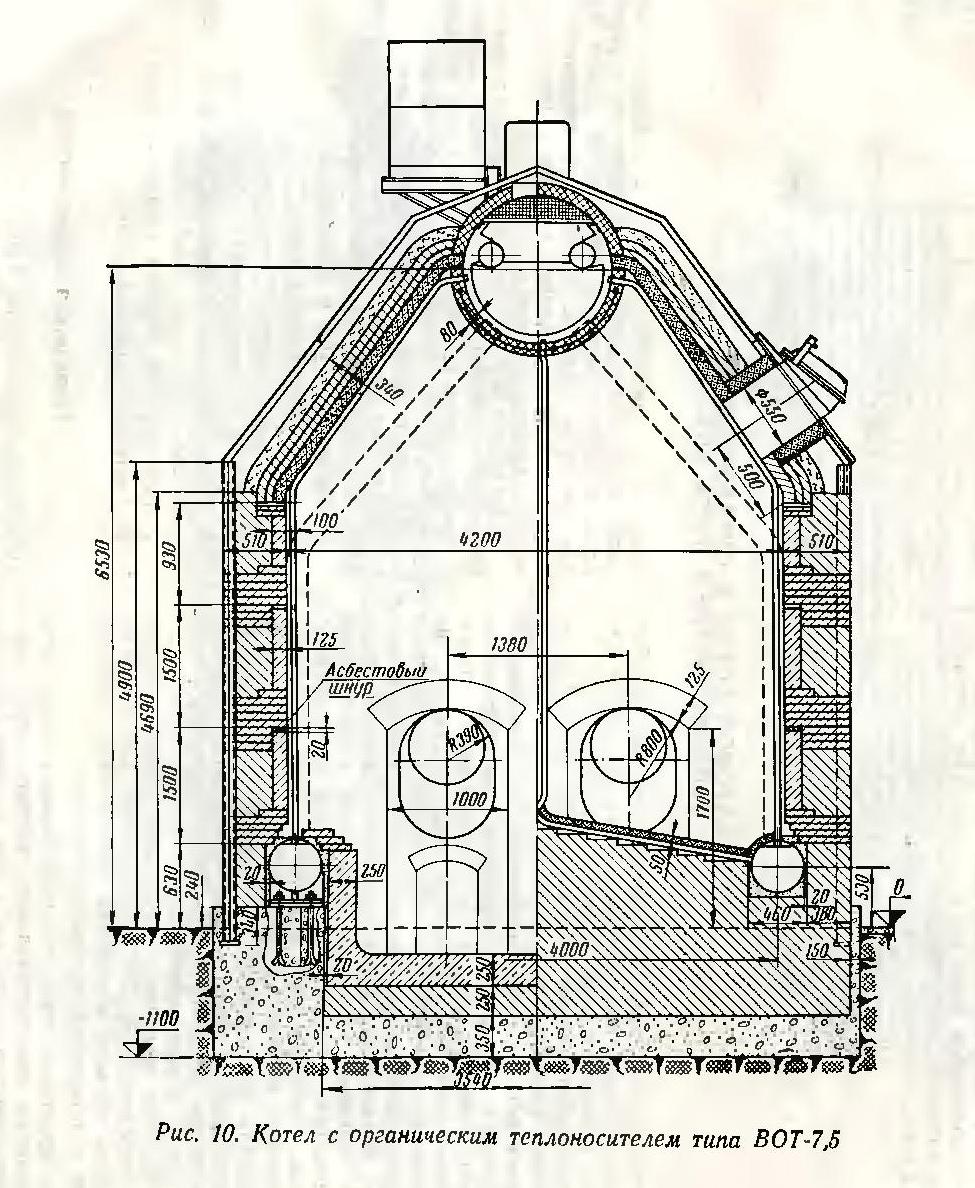

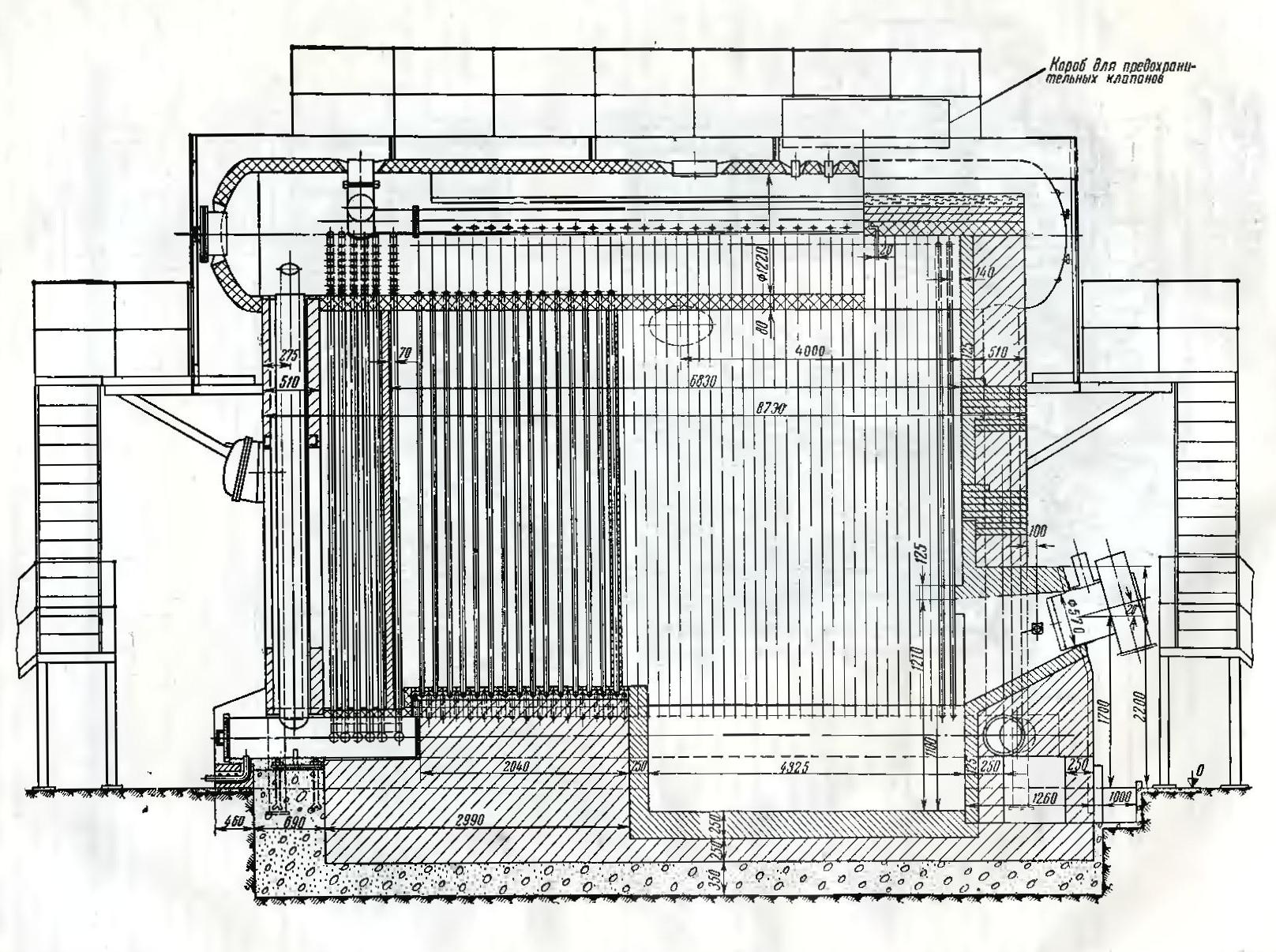

Котел ВОТ-7,5 (рис. 10) предназначен для выработки пара органического теплоносителя и снабжения теплом технологических установок на химических и нефтеперерабатывающих заводах. Котел рассчитан на сжигание газообразного или жидкого топлива.

Котел ВОТ-7,5 — однобарабанный, с естественной циркуляцией, состоит из барабана, экранированной трубами топочной камеры и конвективного пучка. Трубные экраны установлены в топочной камере на боковых стенах и имеют только нижние коллекторы, к которым присоединены также трубы конвективного пучка.

Верхние концы труб экранов и конвективного пучка включены в барабан. Подвод теплоносителя к коллекторам осуществлен посредством трех опускных стояков, присоединенных к задней части барабана. Компоновка трубной системы котла шатровая.

Барабан установлен вдоль котла и опирается на трубную систему. Нагрузка на фундамент передается через опоры коллекторов. Нижияя часть барабана, выходящая в топочную камеру, закрывается торкретом. Барабан оборудован внутренним паросепарационным устройством, трубой с отверстиями для рассредоточенного подвода конденсата органического теплоносителя и торцовыми лазовыми затворами.

На фронтовой стене топочной камеры котла устанавливаются две смесительные газовые горелки производительностью по 800 нм³/ч газа каждая. При сжигании мазута применяются мазутные форсунки. Расчетная калорийность сжигаемого газа 6200 ккал/нм³. Топочные газы из камеры поступают в конвективный пучок и выходят в окно в задней стене котла. Для лучшего омывания труб конвективного пучка газами установлены газовые перегородки.

Для аварийного тушения горящего теплоносителя в топке, в случае прогорания или разрыва труб, предусмотрен подвод водяного пара через два штуцера, установленных во фронтовой стене котла.

Обмуровка вертикальных стен котла выполнена из красного и шамотиого кирпича, а наклонные верхние части труб изолированы слоем бетонного торкрета и слоем шлаковой засыпки. Обвязочный каркас служит для приварки стальной обшивки, обеспечивающей газовую плотность, установки горелок и крепления гарнитуры, лестниц и площадок.

Для заказа котла необходимо согласование с заводом-изготовителем технических условий на поставку и представление заявочной спецификации на комплектующее котельно-вспомогательное оборудование.

В объем поставки котла ВОТ-7,5 входят:

1. Барабан котла в сборе с внутренними устройствами, штуцерами и лазовыми затворами.
2. Экранные трубы и коллекторы.
3. Трубы кипятильного пучка.
4. Комплект запорной арматуры.
5. Каркас и металлическая обшивка.
6. Три взрывных предохранительных клапана Ду=500 мм.
7. Газомазутные горелки (правая и левая).
8. Лестницы и площадки котла.

Изготовитель - Белгородский котлостроительный завод.
