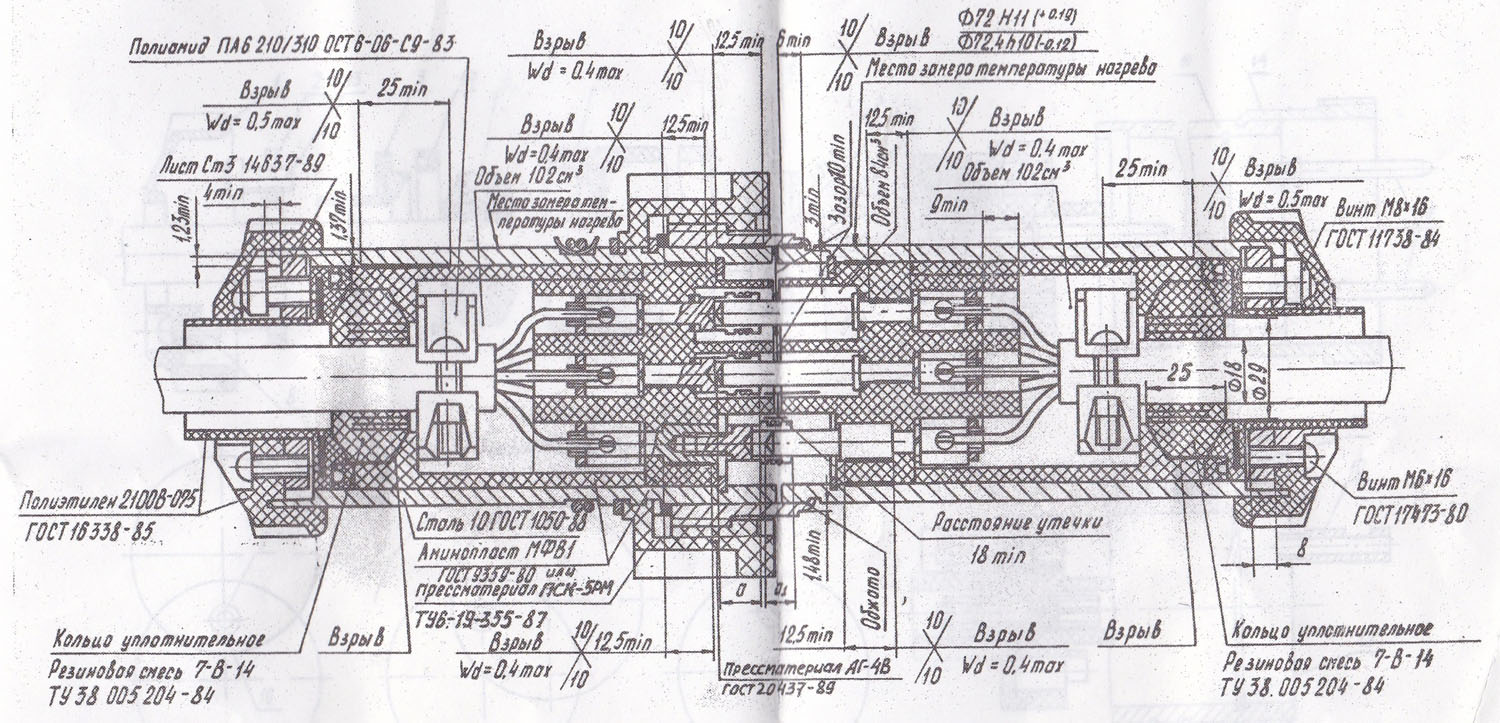

Параметры взрывозащиты Рис. 1.

1. Маркировка по взрывозащите РВ Exdial нанесена на гайке накидной. 2. Искробезопасная цепь - 36 В. 3. Искроопасная цепь - 660 В, не более.
4. Опережение: а - ai >5. 5. Консервационная смазка поверхностей, кроме токоведущих - масло консервационное К-17 ГОСТ 10877-76. 6. Неуказанные пути утечки между токоведущими частями: искробезопасной цепи — 3 min; искроопасной цепи — 18 min. 7. Неуказанные электрические зазоры между токоведущими частями: искробезопасной цепи - 3 min. 8. Гидравлическое испытание оболочки 0,8 Мпа.

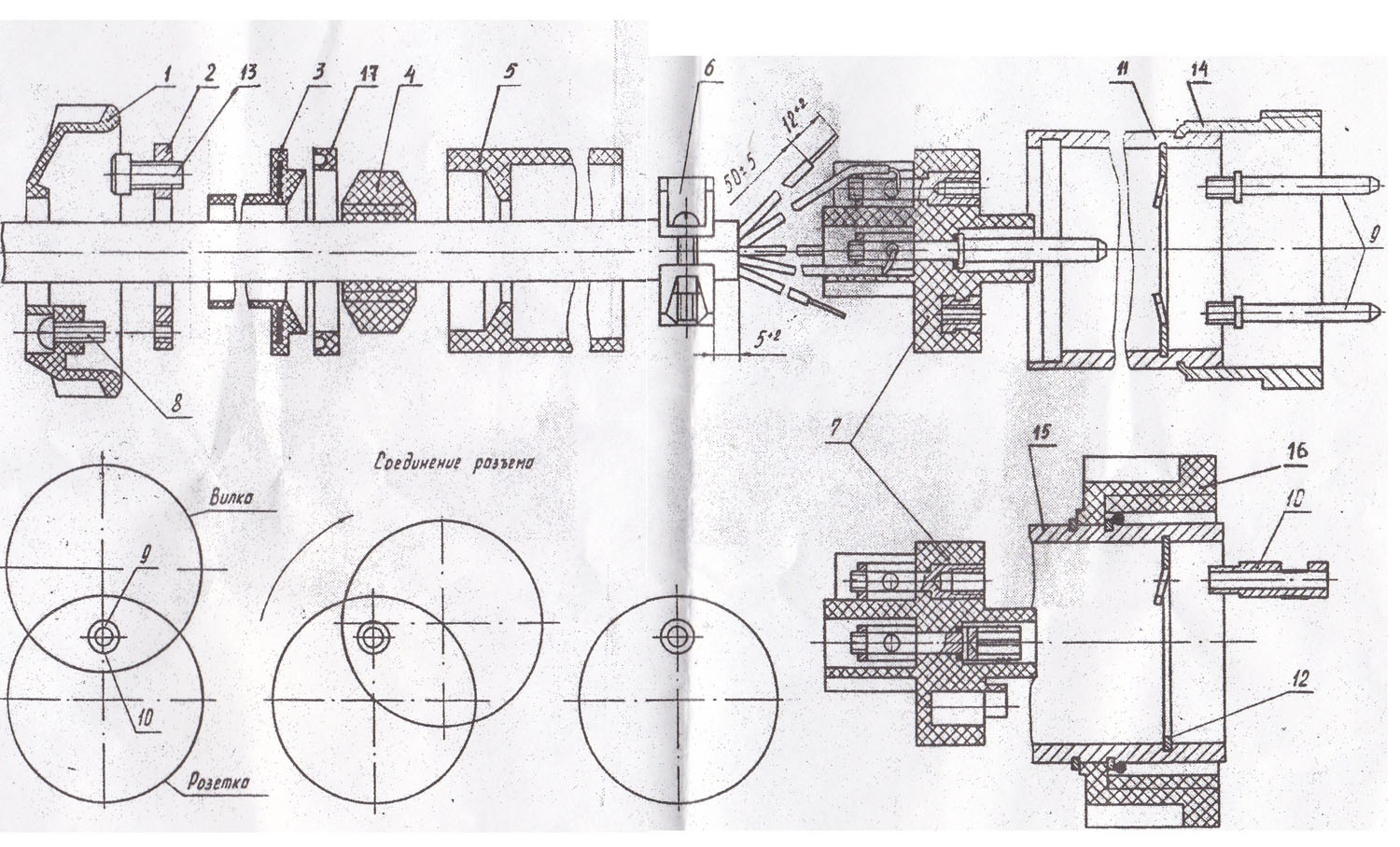

Рис. 2.
