15.3. Организация работ по погрузке горной породы

Погрузка породы в вагонетки скрепером с помощью скреперного полка

Иногда скреперная уборка применяется в выработках: (штольни, штреки, квершлаги), оборудованных рельсовыми5 путями. Погрузка породы в вагонетки производится скрепером с помощью скреперного полка (рис. 15.10, а). Более целесообразны передвижные скреперные полки, которые можно располагать на минимальном расстоянии от забоя.

Из рассечек эффективнее убирать породу скрепером в том1 случае, если они пройдены на уровне кровли основной выработки (рис. 15.10,б). Скреперную лебедку располагают в противоположной рассечке или специальной камере. Если такая* возможность отсутствует, то скреперование ведут через полок, несколько иной, чем представленная на схеме рис. 15.10, а, конструкции. Отличие заключается в том, что скреперование ведут в состав вагонеток без его расцепки.

На рис. 15.10, виг приведены схемы скреперной уборки из рассечек, проводимых соответственно из шурфа и восстающего.

Вертикальные выработки. В процессе погрузки породы в стволах и шурфах выделяют две фазы, отличающиеся по интенсивности погрузки. Это связано с тем, что степень разрушения массива по глубине взорванных шпуров неодинакова.

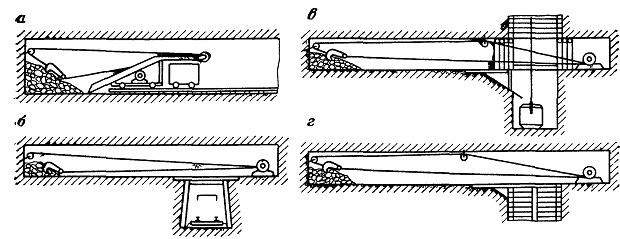

Рис. 15.10. Схемы скреперной уборки породы

В верхней зоне порода разрушена так, что ее погрузка производится только машиной, без применения ручного труда (первая фаза). Вторая фаза наступает, когда качество дробления породы снижается настолько, что погрузка производится с применением ручного труда — предварительного рыхления, подкидки породы, зачистки. Зачистка забоя производится для того, чтобы исключить попадание мелких кусков породы в шпуры при их бурении.

Объем породы во второй фазе зависит от качества взрывных работ, свойств пород и типа погрузочной машины. Высота слоя породы во второй фазе для КС-3 составляет 0,2 м КС-2у/40 — 0,3 м, КС-1м —0,45 м.

Производительность труда проходчиков во второй фазе догрузки в среднем в 3—4 раза ниже, чем в первой.

Цикл погрузки грузчиком с ручным вождением состоит из •следующих операций: перемещения погрузочной машины к месту захвата породы, опускания грейфера с раскрытыми челюстями на породу, закрывания челюстей и захвата породы, подъема грейфера на высоту бадьи, перемещения его к бадье я разгрузки породы в нее. Продолжительность одного цикла составляет 30—40 с.

Число пневматических грузчиков, одновременно работающих в стволе, определяется с учетом того, что на один грузчик должна приходиться площадь забоя, равная 14—16 м2. При одновременном использовании двух пневматических грузчиков забой разделяют на две примерно равные части, и каждый пневмогрузчик работает в своей зоне. Бадью размещают на границе раздела зон.

Площадь поперечного сечения разведочных стволов, как правило, не позволяет использовать одновременно две, а тем <более три погрузочные машины, как при проходке эксплуатационных стволов.
