12.7. Расчет вентиляции тупиковой выработки

Расчет вентиляции тупиковой выработки включает выбор способа вентиляции, определение необходимой подачи свежего воздуха в забой, выбор вентиляционного трубопровода и расчет его аэродинамических параметров, выбор вентилятора и определение необходимого числа вентиляторов.

Способ проветривания выбирается с учетом горно-геологических условий проходки, длины выработки, площади ее поперечного сечения и в строгом соответствии с требованиями Правил безопасности. Например, если выработка относится к опасным по взрывам газа или пыли, то в соответствии с ПБ допускается применение только нагнетательного способа проветривания. В негазовых горизонтальных выработках этот способ рекомендован при их длине до 300 м, а в более длинных выработках применяется комбинированный способ проветривания.

Определение подачи свежего воздуха в забой. Необходимая подача свежего воздуха в забой выработки рассчитывается по углекислому газу, ядовитым и взрывоопасным газам, газам от взрывных работ, вредным компонентам выхлопных газов от применяемого оборудования с двигателями внутреннего сгорания, по пыли и наибольшему числу одновременно работающих в выработке людей.

Тип вентиляционных труб выбирают согласно с положениями, изложенными в разд. 12.5 и 12.6. Диаметр труб должен соответствовать площади поперечного сечения и длине выработки. Трубы диаметром до 300 мм применяются для проветривания коротких (до 100 м) или неглубоких выработок с площадью поперечного сечения до 4 м2. При большей площади поперечного сечения в зависимости от длины (глубины) выработки применяются трубы диаметром 500 и 600 мм и значительно реже — диаметром 800 мм.

После предварительного выбора диаметра трубопровода рассчитывают его аэродинамические параметры. Окончательно диаметр трубопровода устанавливают при подборе вентилятора.

Рассмотрим порядок выбора вентилятора для коротких и протяженных выработок.

Условно короткими выработками в данном случае будем считать такие, проветривание которых может быть обеспечено «одним вентилятором, и протяженными — когда для преодоления депрессии трубопровода необходимо устанавливать два или более вентиляторов последовательно.


Проветривание коротких выработок. При подборе вентилятора для проветривания короткой выработки депрессию трубопровода и подачу вентилятора определяют для максимальной длины выработки. По найденной величине депрессии трубопровода из каталога или справочника выбирают тот вентилятор, для которого по его аэродинамической характеристике

Вентиляция протяженных выработок с помощью вспомогательной параллельной выработки. В отдельных случаях для проветривания протяженной выработки параллельно ей проходят вспомогательную, по которой обычно удаляют загрязненный воздух. Обе выработки через 50—100 м соединяют сбойками, которые по мере проведения выработок перекрывают глухими перемычками, за исключением сбойки, ближайшей к забоям (рис. 12.9). Такая схема проветривания встречается на некоторых разведочных шахтах, причем по основной части параллельных выработок воздух движется за счет депрессии вентилятора главного проветривания, а в забои проходимых выработок воздух подают вентиляторами местного проветривания, работающими по нагнетательной схеме. Суммарная подача обоих вентиляторов местного проветривания при этом не должна превышать 70% расхода воздуха в выработке за счет депрессии главного вентилятора.

Рассмотренная схема проветривания позволяет подать к забоям выработок значительное количество воздуха, но применяется она только в случае крайней необходимости, поскольку проходка вспомогательной выработки связана со значительными затратами.

Расчет проветривания при использовании параллельной выработки и выбор ВМП производятся так же, как при проветривании коротких выработок.

Вентиляция протяженных выработок с помощью скважин. Этот способ применяется при проведении разведочных штолен, сравнительно небольшом расстоянии до поверхности или наличии на разведочной шахте вышележащего горизонта. Применение вентиляционных скважин или шурфов целесообразно только в том случае, если затраты на бурение скважин или проходку шурфов с экономической точки зрения будут оправданными.

Наиболее типичной схемой вентиляции с помощью скважин является приведенная на рис. 12.10. Вентилятор устанавливают над скважиной, что обеспечивает сквозную струю. Вентилятор местного проветривания подает свежий воздух к забою выработки по трубопроводу.

По мере увеличения длины выработки бурят новые скважины, а предыдущие изолируют от выработки.

Расчет вентиляции с использованием скважин включает в себя определение параметров вентилятора в горной выработке и вентилятора, установленного над скважиной.

Рис. 12.9. Схема проветривания протяженной выработки с помощью вспомогательной параллельной выработки:
1 — вентиляторы, подающие в забои выработок свежий воздух; 2 —основная разведочная выработка; 3 — вентиляционная перемычка; 4 — вспомогательная вентиляционная выработка

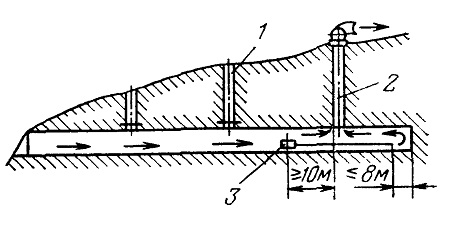

Рис. 12.10. Схема к расчету проветривания с помощью скважин:
1 — скважина, перекрытая вентиляционной перемычкой; 2 — действующая вентиляционная скважина; 3 — вентилятор местного проветривания
