Полярный координатограф

Полярный координатограф —чертежный инструмент в виде основной прямоугольной пластины с вырезанным окошком, в одном из углов которой на кронштейне укреплены поворотный лимб с линейкой и откидная лупа (рис. 89). К линейке прилагаются сменные движки со шкалами для различных масштабов.

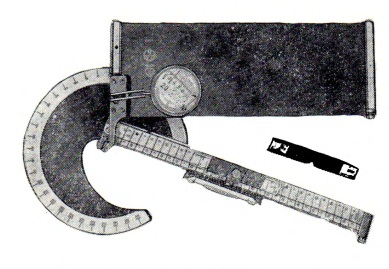

Рис. 89. Полярный координатограф.

Выпускается с делениями лимба в градусной и градовой системах.

Предназначен для нанесения точек на основу с прямоугольной координатной сеткой по данным тахеометрической съемки.

Техническая характеристика
Диаметр лимба, мм............200

Цена деления стсчетной шкалы

лупы......................10' (20е)

Точность отсчета с оценкой на

глаз............ Г (3е)

Длина шкалы линейки, мм . . 310

Пределы откладывания длин, м для масштабов:

1 : 1000 ......... 5—320

1 :500 .......... 2,5-160

1 :200 ....................1—64

Точность отсчета с оценки на глаз, соответственно .... 0,1; 0,05 и 0,02 м

Точность откладывания точек

в плане, мм................±0,1

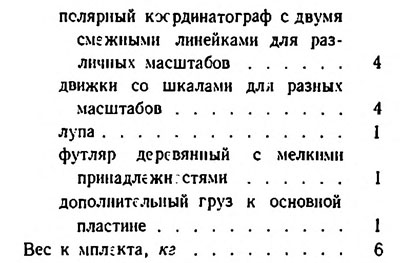

В состав комплекта входят:

Изготовитель: Народное предприятие «Фрей-бергер Прецизионсмеханик», г. Фрейберг, ГДР.
