РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ



ЕТ 26.01.01.01.01 РЭ
ЕТ 26.01.03.01.01 РЭ

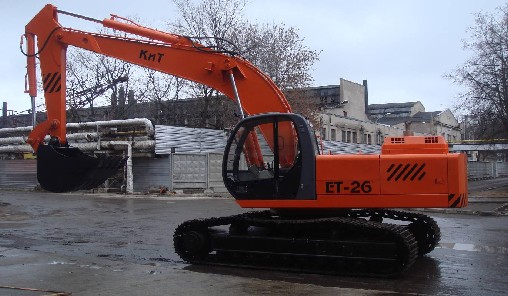

ЭКСКАВАТОР ПОЛНОПОВОРОТНЫЙ ОДНОКОВШОВЫЙ УНИВЕРСАЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ ГУСЕНИЧНЫЙ ЕТ-26


КОВРОВ

СОДЕРЖАНИЕ
Внимание! ...............................................................................................……..…………………….....3
Введение ...............................................................................................……..………………………....6
Раздел I. Техническое описание
Глава 1. Общие данные
1. Назначение и устройство экскаватора.....................................................……….........................6
2. Основные технические данные и характеристики......................................…………………....8
Глава 2. Ходовая тележка
1. Рама ходовой тележки ..................................................................................................................10
2. Механизм привода хода ...............................................................................................................11
3. Механизм натяжения гусеничных лент ......................................................................................12
4. Каток .............................................................................................................................................15
5. Гусеничная лента .........................................................................................................................15
6. Поворотная роликовая опора .....................................................................................................16
7. Центральный коллектор .............................................................................................................17
8. Гидроразводка ходовой тележки ...............................................................................................18
Глава 3. Поворотная платформа с оборудованием
1. Стопор поворотной платформы .................................................................................................19
2. Силовая установка .......................................................................................................................20
3. Механизм поворота .....................................................................................................................26
4. Система сервоуправления ..........................................................................................................28
5. Гидрораспределители .................................................................................................................29
6. Дополнительное гидрооборудование ........................................................................................37
7. Оборудование кабины………………………………………………………………………….45
Глава 4. Гидравлическая система
1. Описание работы .........................................................................................................................48
Глава 5. Электрическая система
1. Описание работы .........................................................................................................................56
2. Эксплуатация аккумуляторных батарей………………………………………………………60
3. Техническое обслуживание……………………………………………………………………60
Глава 6. Рабочее оборудование экскаватора…………………………………………………….73
Раздел II. Общие указания по эксплуатации экскаватора
Глава 1. Указания мер безопасности при работе и техническом обслуживании
1. Меры безопасности при подготовке к работе на экскаваторе ................................................75
2. Меры безопасности при работе экскаватора в забое ...............................................................75
3. Меры безопасности при передвижении или транспортировании экскаватора .....................76
4. Меры безопасности при обслуживании и ремонте экскаватора.............................................76
5. Меры пожарной безопасности ...................................................................................................78
6. Меры экологической безопасности……………………………………………………………78
Глава 2. Инструкция по эксплуатации
1. Общие указания............................................................................................................................79
2. Приёмка………………………………………………………………………………………….79
3. Обкатка экскаватора....................................................................................................................79
4. Техническое обслуживание после обкатки…………………………………………………...81
5. Подготовка к зимней эксплуатации………………………………………………………..….81
6. Порядок работы…………………………………………………………………………………81
7. Техническое обслуживание…………………………………………………………………….87
8. Возможные неисправности и способы их устранения.............................................................103
9. Правила хранения и консервация...............................................................................................105
10. Транспортирование экскаватора...............................................................................................108
11. Утилизация экскаватора ...........................................................................................................109
12. Маркировка и пломбирование………………………………………………………………..110
13. Приложение …………………………………………………………………………………...111



ВНИМАНИЕ!


Прежде чем приступить к работе на экскаваторе, Вы должны внимательно ознакомиться с настоящим руководством, с отдельной инструкцией по эксплуатации на двигатель, а также с паспортом и формуляром прилагаемым к экскаватору.
Особое внимание следует обратить на изучение указаний мер безопасности при работе и техническом обслуживании экскаватора.
После получения нового экскаватора необходимо выполнить все указания о порядке ввода его в эксплуатацию.
Помните, что только при отличном знании конструктивных особенностей экскаватора и при тщательном выполнении правил эксплуатации и ухода он будет безотказен в работе.
Своевременная проверка и подтяжка креплений узлов экскаватора, регулировка систем, замена расходных материалов и аккуратная заправка агрегатов чистыми смазывающими материалами обеспечит продолжительную безаварийную работу машины тем самым освободит Вас от лишних и неблагодарных затрат на определение и устранении неисправностей.
Помните! Управление экскаватором лицами, не имеющими надлежащей квалификации, а также несвоевременное и не в полном объеме проводимое техническое обслуживание сами по себе являются достаточными основаниями для отказа заводом-изготовителем в удовлетворении претензий к качеству гарантийного изделия.
Экскаватор рассчитан на определённые нагрузки, на определённые условия эксплуатации. Не перегружайте его.
Тщательно и своевременно выполняйте все работы по проверке и техническому обслуживанию, неукоснительно соблюдая при этом надлежащие меры безопасности.
Отдельные рисунки могут незначительно отличаться от конкретного изделия в силу технических усовершенствований, постоянно вносимых в конструкцию экскаватора.


Гарантийные обязательства поставщика установлены в соответствии с федеральными законами и утверждаются договором (контрактом) на поставку изделия.


ВНИМАНИЕ!
Изготовитель не принимает претензий от эксплуатирующих организаций в случаях нарушения правил эксплуатации экскаватора, изложенных в настоящей инструкции, в прилагаемых инструкциях базовых узлов и паспорте экскаватора, а также в случаях:

эксплуатация экскаватора лицами, не имеющими удостоверения и допуска на работу с данной техникой и не владеющими надлежащей квалификацией;
самостоятельная разборка потребителем механизмов экскаватора, если она не предусмотрена данной инструкцией, а также частичные изменения в конструкции без согласования с заводом- изготовителем (Гарантийной службой завода-изготовителя);
отсутствие записей в формуляре, прилагаемом к экскаватору, или в другой документации потребителя, свидетельствующей о выполнении регламентных работ по техническому обслуживанию с указанием дат и ответственных лиц, акте о вводе в эксплуатацию, проведения обкатки экскаватора и закреплении машиниста;
нарушение пломб на задних крышках гидравлических насосов, гидромоторов, топливного насоса (ТНВД) двигателя;
применение сменного рабочего оборудования, не предусмотренного технической документацией и не согласованного с заводом-изготовителем;
разработка ковшами мёрзлых грунтов и грунтов выше IV категории;
применение фильтроэлементов гидросистемы других типов без согласования с изготовителем экскаваторов;
применение топлива, смазочных материалов и рабочих жидкостей, не рекомендованных инструкцией по эксплуатации;
проведение технического обслуживания не в установленные сроки и или не в полном объеме;
эксплуатации экскаватора:
не прошедшего обкатку и очередного технического обслуживания;
с нарушенной регулировкой предохранительных клапанов гидрораспределителя;




ЗАПРЕЩАЕТСЯ!
Работа на неисправном экскаваторе.
Применение деталей и узлов, не предусмотренных конструкцией экскаватора.




ПОМНИТЕ!
Перед вводом в эксплуатацию экскаватора в обязательном порядке должна производиться его обкатка. Сразу после обкатки необходимо провести техническое обслуживание.
Первые 100 часов работы после обкатки экскаватор должен находиться под особым наблюдением механика.
Все ответственные крепёжные детали (болты крепления редукторов, опорных катков и т.д) при монтаже установлены с герметиком. В случае снятия и последующего монтажа узлов при эксплуатации экскаватора рекомендуется устанавливать крепёжные детали с применением герметиков типа Loctite 262 или Унигерм-10.


Высокая производительность и безотказная работа экскаватора возможны при условии:
применения рекомендуемых марок рабочей и охлаждающей жидкости, моторного масла и смазок (что должно подтверждаться сертификатами);
регулярного и тщательного выполнения всех операций технического обслуживания (с отражением в паспорте экскаватора вида и даты ТО), в том числе смазки и регулировки механизмов и своевременной замены изношенных деталей.
Замену рабочей жидкости в гидросистеме производить:
первый раз через 500 моточасов работы;
в дальнейшем- в соответствии с инструкцией по эксплуатации (см. раздел II, глава2, п.3.3).


. Нагрев рабочей жидкости свыше +75ºС не допускается.

При низкой температуре окружающего воздуха следует прогреть рабочую жидкость, как указано в разделе (см. раздел II, глава2, п.5).
Если на пульте управления появится надпись «Засорённость магистральных фильтров» т.е. в сливной магистрали перед магистральным фильтром давление рабочей жидкости превышает 0,13 МПа (1,3 кгс/см²), необходимо заменить фильтрующий элемент. Контроль давления в зимний период осуществляется через один час после начала работы экскаватора.
Предохранительные клапана гидросистемы экскаватора, ограничивающие давление рабочей жидкости в гидросистеме, регулируются и пломбируются на заводе-изготовителе. Работа экскаватора с нарушенной регулировкой не разрешается.
Перед пуском дизельного двигателя экскаватора необходимо проверить:
уровень рабочей жидкости в баке гидросистемы;
наличие и уровень масла и охлаждающей жидкости в двигателе;
функционирование приборов контроля всех систем экскаватора;
наличие смазки в контрольных точках узлов экскаватора;
положение стопора поворотной платформы;
уровень электролита и степень зарядки аккумулятора;
блокировка системы управления должна быть включена (левая колонка управления должна быть приподнята).




НЕ ДОПУСКАЙТЕ:

запуск двигателя на уклоне более 12º;
буксировку экскаватора с неработающими гидромоторами хода во избежание выхода их из строя;
вывешивание экскаватора и перемещение ковшом грунта или других предметов, при подвернутой рукояти, во избежание поломки проушин или осей гидроцилиндра рукояти
эксплуатацию экскаватора с провисанием гусениц выше нормы (глава2 п3);
неправильного подключения аккумуляторов, отключение аккумуляторов при работающем двигателе, работу без аккумуляторов, запуск двигателя от внешних источников тока;
эксплуатацию экскаватора с уровнем ниже минимального уровня:
рабочей жидкости в гидробаке;
охлаждающей жидкости в радиаторе;
масла в картере двигателя;
масла в редукторах хода и поворота;
электролита в аккумуляторных батареях.
ВНИМАНИЕ:


при проведении на экскаваторе электросварочных работ предварительно отключите аккумуляторные батареи. Обязательно подсоединяйте заземляющий провод электросварочного аппарата в непосредственной близости от места сварки.

перед подъёмом переднего стекла разъедините штепсельный разъём электропитания стеклоочистителя
