§ 46 Электрическая аппаратура экскаваторов

Электрическую аппаратуру экскаваторов подразделяют на регулирующую, защитную, осветительную и сигнализирующую.


Регулирующая аппаратура экскаваторов - часть 1

 Генераторы постоянного тока оснащаются реле-регулятором, в котором объединены три прибора: регулятор напряжения, ограничитель тока и реле обратного тока. Реле-регулятор (рис. 229, а) с помощью лап, снабженных резиновыми амортизационными втулками 8, закреплен болтами на экскаваторе.

Основание 1 реле-регулятора отлито из цинкового сплава. Крышка 3 уплотнена резиновой прокладкой 7 и укреплена на основании двумя винтами. На нижней стороне основания на изоляторах укреплены добавочные сопротивления.

Регулятор напряжения поддерживает нормальное напряжение двухщеточного генератора при переменных оборотах его якоря. При повышении напряжения генератора вследствие увеличения частоты вращения якоря в цепь обмотки возбуждения включается добавочное сопротивление, в результате чего уменьшается ток возбуждения и напряжение генератора снижается до нормального значения.

Ограничитель тока предохраняет генератор от перегрузок (например, при коротком замыкании), являющихся причиной перегрева генератора и сгорания его обмоток. Действие ограничителя тока основано на включении добавочного сопротивления в цепь обмотки возбуждения генератора. Ограничитель включает сопротивление при увеличении тока нагрузки выше допустимого предела. При этом снижаются напряжение генератора и отдаваемый им ток.

Реле обратного тока служит для включения генератора в цепь, когда напряжение его становится больше напряжения аккумуляторной батареи, и для выключения генератора при падении его напряжения ниже напряжения батареи. Тем самым реле устраняет разрядку аккумуляторной батареи через обмотки генератора при малом его напряжении и предохраняет обмотки генератора от перегрева током аккумуляторной батареи.

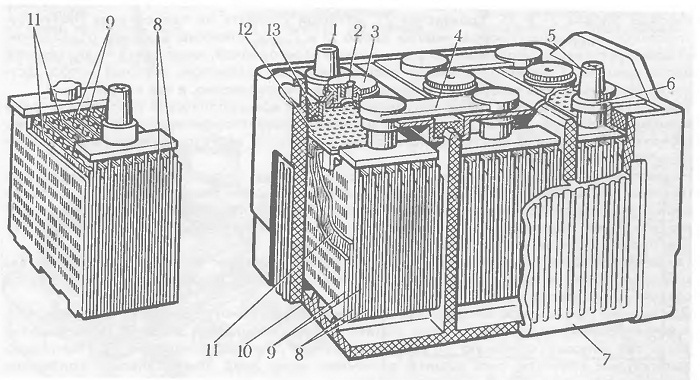

228 Устройство аккумуляторной батареи:

1 — штырь отрицательного полюса,

2 — крышка элемента,

3 — пробка крышки элемента.
4 — междуэлементная перемычка,

5—штырь положительного полюса,

6 — уплотнительное кольцо,

7 — бак аккумуляторной батареи,
8 — положительные пластины,

9 — отрицательные пластины,

10— ребро днища бака,

11 —сепаратор,

12 — защитный щиток,

13 — уплотнение крышки
