Механизм, предназначенный для передачи вращения от одного вала
(входного) к другому (выходному) и изменяющий при этом частоту вращения
второго вала по сравнению с первым, называется редуктором. Число,
показывающее, во сколько раз редуктор изменяет частоту вращения
выходного вала по сравнению с входным, называется передаточным
отношением редуктора.
На экскаваторах в основном применяют редукторы, уменьшающие частоту
вращения выходного вала, которые называют понижающими в отличие от
повышающих, т. е. увеличивающих частоту вращения выходного вала по
отношению к входному.
Редуктор может состоять из одной или нескольких передач, заключенных в

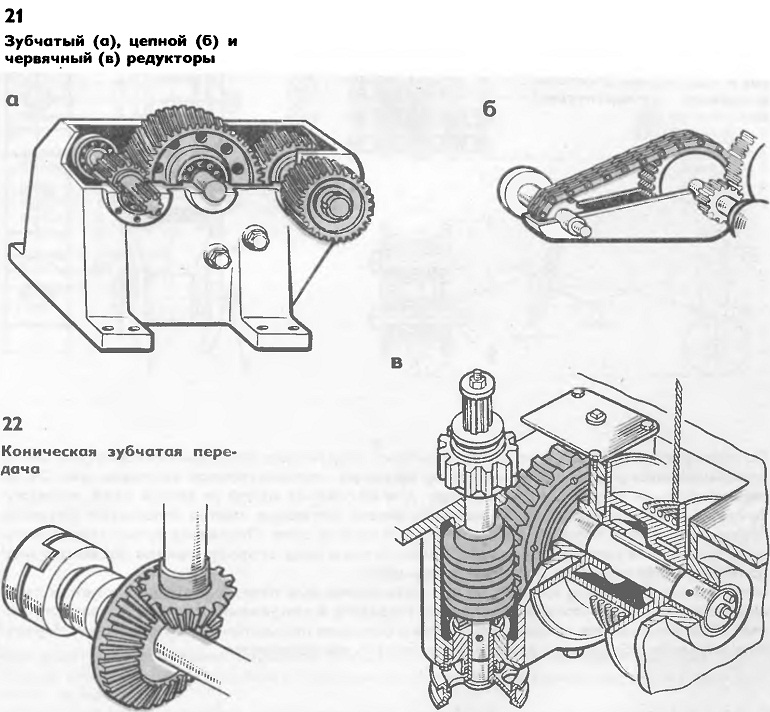

общем корпусе. В зависимости от типа передач различают зубчатые (рис.
21, о), цепные (рис. 21, б) и червячные редукторы.
Зубчатые передачи наиболее распространены, их используют для передачи
вращения выходному валу, расположенному параллельно или под углом к
входному. При расположении выходного вала параллельно входному применяют
цилиндрические передачи с зубчатыми колесами, у которых зубья
расположены на цилиндрической поверхности (рис. 21, а), при расположении
выходного вала под углом к входному применяют конические передачи с
зубчатыми колесами, у которых зубья расположены на конической
поверхности (рис. 22).
Зубья по форме и расположению могут быть прямыми, расположенными
параллельно образующей цилиндра или конуса, косыми или шевронными и
спиральными. Косые и особенно спиральные зубья обеспечивают большую
плавность работы передачи, но сложнее в изготовлении, поэтому их
используют значительно реже, чем прямые. Цепная передача (рис. 21, б)
—это механизм для передачи вращения между параллельными валами (ведущим
и ведомым) с помощью двух заклиненных на них зубчатых колес-звездочек,
через которые перекинута бесконечная цепь. Эти передачи широко применяют
в экскаваторах в качестве как быстроходных, так и
тихоходных. В зависимости от числа рядов зубьев на ведущей и ведомой
звездочках цепные передачи называют одно- или многорядными.
Конструкции целей, применяемых на экскаваторах, показаны на рис. 23.
Внутренние концы пластин 1 цепи надеты на концы втулок 3 с лысками,
предотвращающими поворот втулок в пластинах и износ их в зоне контакта.
Пальцы 2 проходят через отверстия наружных концов пластин и втулок. На
утолщенной части пальцев также сделаны лыски, благодаря которым пальцы
вращаются только вместе с пластинами. Таким образом, при изгибе
натянутой цепи на звездочке трение происходит по значительной
поверхности соприкасания пальца 2 и втулки 3, что препятствует быстрому
износу цепи. Палец 2 фиксируется от выпадания шплинтом 5. На втулку 3
надевают ролик 4, соприкасающийся с зубьями звездочки.
В цепных передачах устанавливают специальное натяжное устройство,
позволяющее регулировать натяжение и предотвращать провисание цепи,
длина которой увеличивается при работе за счет вытяжки и износа в
шарнирах.
По конструкции натяжные устройства бывают
следующие: концевое винтовое (рис. 24, а), перемещающее ведомую или
ведущую звездочку; промежуточное винтовое (рис. 24, б), перемещающее
специальную звездочку для натяжения одной из ветвей цепи; промежуточное
пружинное (рис. 24, в), в котором вместо натяжных винтов используют
пружину, создающую почти постоянную величину натяжения цепи. Последнее
устройство используют только для цепных передач, вращающихся в одну
сторону, причем натяжную звездочку устанавливают на холостой ветви цепи.
Червячные передачи (см. рис. 21, в) — механизмы для передачи вращения
между скрещивающими валами посредством винта (червяка) и сопряженного с
ним червячного колеса. Они отличаются малыми размерами и большим
передаточным отношением. Червячные передачи обладают низким КПД и быстро
изнашиваются.

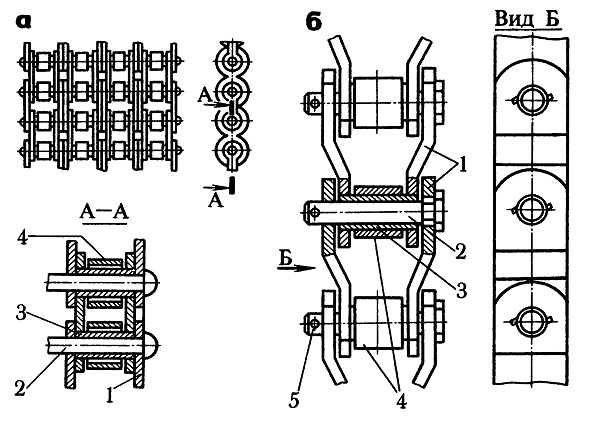

23 Четырехрядная втулочная цепь с прямыми
пластинами (а) и однорядная втулочнороликовая с изогнутыми пластинами
(б):
