1.1.
Опорно-поворотное устройство экскаватора ЕК-14
(рис. 18)
В качестве опорно-поворотного устройства на экскаваторе применена
поворотная роликовая однорядная опора подшипникового типа с зубьями
внутреннего зацепления.
Опора состоит из верхней 5 и нижней 7 полуобойм, а также зубчатого венца
2, поверхности которых служат дорожками качения для цилиндрических
роликов 4. Торцы любых двух соседних роликов обращены в сторону разных
пар дорожек качения (на венце 2 - две дорожки, на полуобоймах 5 и 7 - по
одной).
При установке на экскаватор венец 2 соединяется
болтами 3 с ходовой рамой 10, а полуобоймы 5 и 7 болтами 8 скрепляются
друг с другом и с поворотной платформой 1, благодаря чему платформа
имеет возможность поворачиваться относительно ходовой рамы на любой
угол.
Между полуобоймами устанавливается комплект прокладок 6.
Смазка роликов и дорожек качения полуобойм и венца производится через
пресс-масленки 11, установленные равномерно по наружной цилиндрической
поверхности опоры.
Для предохранения вытекания смазки между венцом и полуобоймами
установлены
манжеты 9.

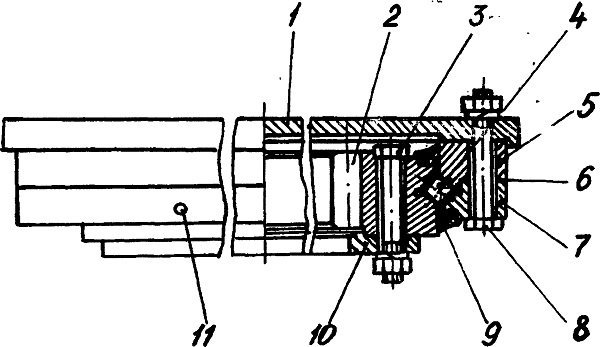

Рис. 18 Опорно-поворотное устройство 1 -
поворотная платформа; 2 - зубчатый венец; 3, 8 - болты; 4 -
цилиндрический ролик;
5 - верхняя полуобойм а; 6 - комплект прокладок; 7 - нижняя полуобойма;
9 - манжета;
10 - ходовая рама; 11 - пресс-масленка.
