Приборы в кабине экскаватора ЕК-14

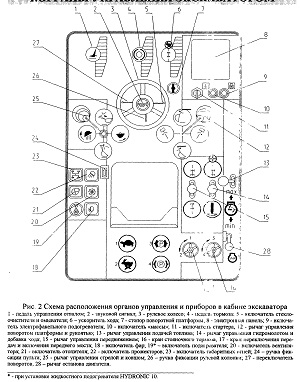

Рис. 2 Схема расположения органов управления и приборов в кабине экскаватора

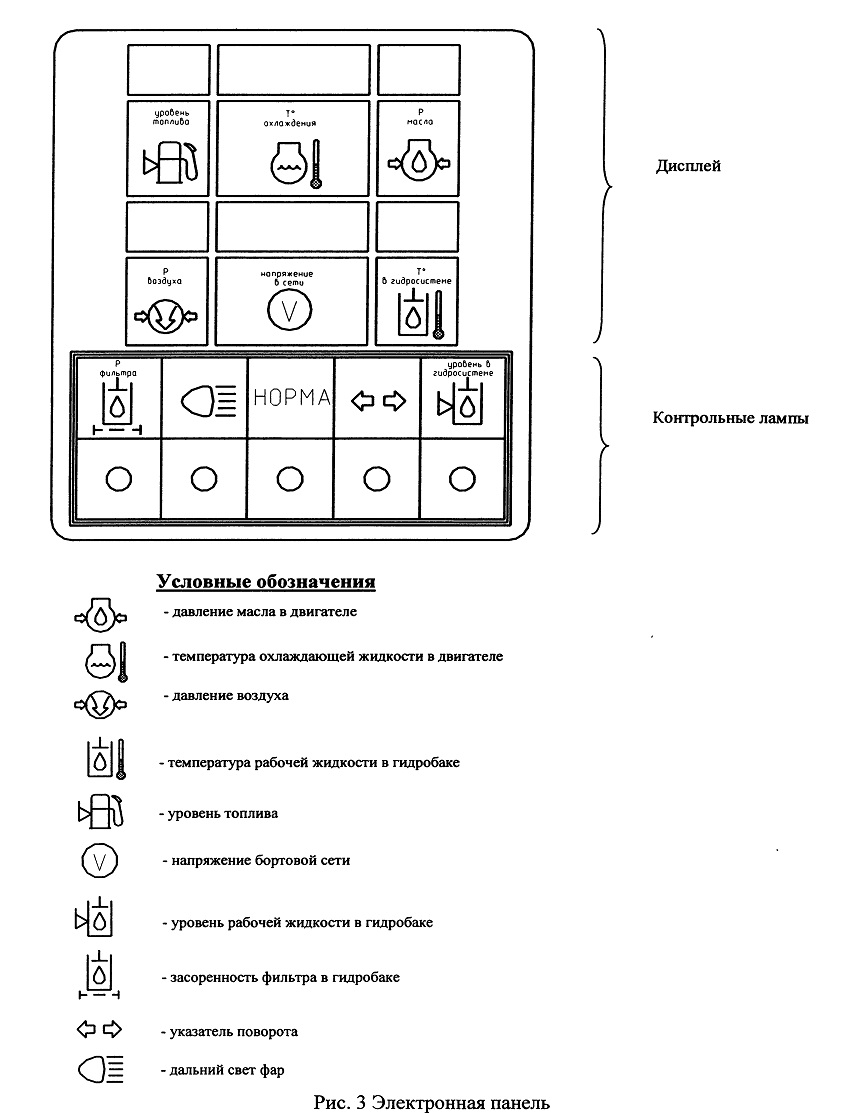

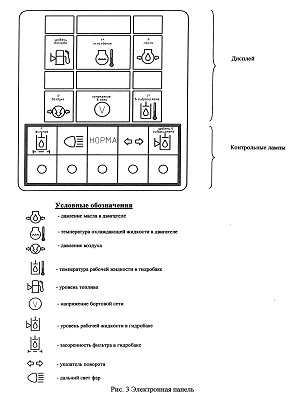

Рис. 3 Электронная панель
Электронная панель предназначена для отображения параметров работы двигателя, электрооборудования и гидросистемы экскаватора и для предупредительной световой, звуковой сигнализации о недопустимом отклонении контролируемых параметров.
На дисплее высвечиваются цифровые значения
контролируемых параметров работы.
На блоке индикации параметры работы контролируются с помощью цветовых
индикаторов. Зеленый цвет индикатора свидетельствует о нормальном,
соответствующем заданному параметре. Красный - о недопустимом отклонении
(превышении или снижении ниже допустимого) параметра работы двигателя
или системы экскаватора.
Загорание контрольных ламп свидетельствует о включении или нарушении
работы систем, изображенных на них.
