1.2.3. Стояночный тормоз экскаватора ЕК-8

Стояночный тормоз экскаватора - постоянно замкнутого типа с пневмоэлектриче-ским управлением из кабины.

Стояночный тормоз крепится к корпусу 10 (рис. 18) на кронштейне 8. При отсутствии давления в пневмокамере 9 пружина 7 прижимает колодки рычагом 1 к тормозному шкиву - тормоз включен.

На рис. 13 тормозной шкив не показан.

Давление воздуха, поданное в пневмокамеру 9 (рис. 18), выдвигает шток 6, который поворачивает рычаг 1, в результате чего колодки отходят от тормозной поверхности шкива, и тормоз выключается.

ВНИМАНИЕ! При движении экскаватора своим ходом или буксировке его тягачом стояночный тормоз должен быть выключен!
Включать тормоз следует только на стоянках и при перевозке экскаватора на различных транспортных средствах.

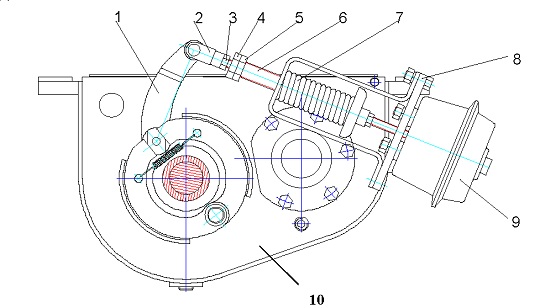

Рис. 18 Стояночный тормоз 1 - тормозной рычаг; 2 - вилка; 3,4,5, - гайки; 6 - шток; 7 - пружина; 8 - кронштейн; 9 - пневмокамера; 10 -корпус КПП.
