SYSTEM DIAGRAMS

6LPA Series Operation Manual

91

12/05

1 – Tachometer with Hour Meter
2 – Buzzer
3 – Buzzer  Stop
4 – Illuminate
5 – Starter Switch
6 – Stop Switch
7 – Relay
8 – Relay
9 – Engine Stop Solenoid

10 – Air Heater
11 – Heater  Controller
12 – Coolant Temperature Switch
13 – Engine Oil Pressure Switch
14 – Starter  Relay
15 – Coolant Temperature Switch
16 – Procured by Customer

1+2+3<2.5 m – 20 mm² 1+2+3<5
m – 40 mm² (Cross Sectional
Area)

17 – Battery
18 – Battery  Switch
19 – Starter
20 – Alternator
21 – Ground
22 – 6LPA-DTZP, STZP, STZP2
23 – For 6LPA-DTZP, STZP, STZP2
24 – Gear Oil Level Switch
25 – Coolant Temperature Sender
26 – Engine Oil Pressure Sender
27 – Tachometer Sensor
28 – Boost Sender
29 – For 6LPA-DTZP, STZP, STZP2
30 – 6LPA-DTZP, STZP, STZP2
31 – Coolant Level Switch
32 – Drive  Trim  Sender
33 – Timer Controller

(Coolant Level Switch)

34 – Fuel Filter Switch
35 – Wire Harness for 2-panel
36 – Wire  Harness
37 – Starter  Switch
38 – Stop  Switch
39 – Illuminate
40 – Buzzer Stop
41 – Buzzer
42 – Instrument Panel
43 – Tachometer with Hour Meter
44 – Coolant Temperature Meter
45 – Engine Oil Pressure Meter
46 – Charge
47 – Output startus table
48 – Gear Oil
49 – Fuel  Emp
50 – Fuel Filter

51 – Boost
52 – Diesel Preheat
53 – Coolant Level
54 – Exhaust
55 – Coolant Temperature
56 – Engine Oil Pressure
57 – Option: Harness Adapter, Trim

Meter 119778-91500

58 – Recommendation: Marcruiser

79-817033A 4

59 – Trim Meter
60 – Boost  Meter
61 – Fuel Filter
62 – Diesel Preheat
63 – Exhaust
64 – Coolant Temperature
65 – Engine Oil Pressure
66 – Timer Controller

(Fuel Filter Switch)

SYSTEM DIAGRAMS

92

6LPA Series Operation Manual

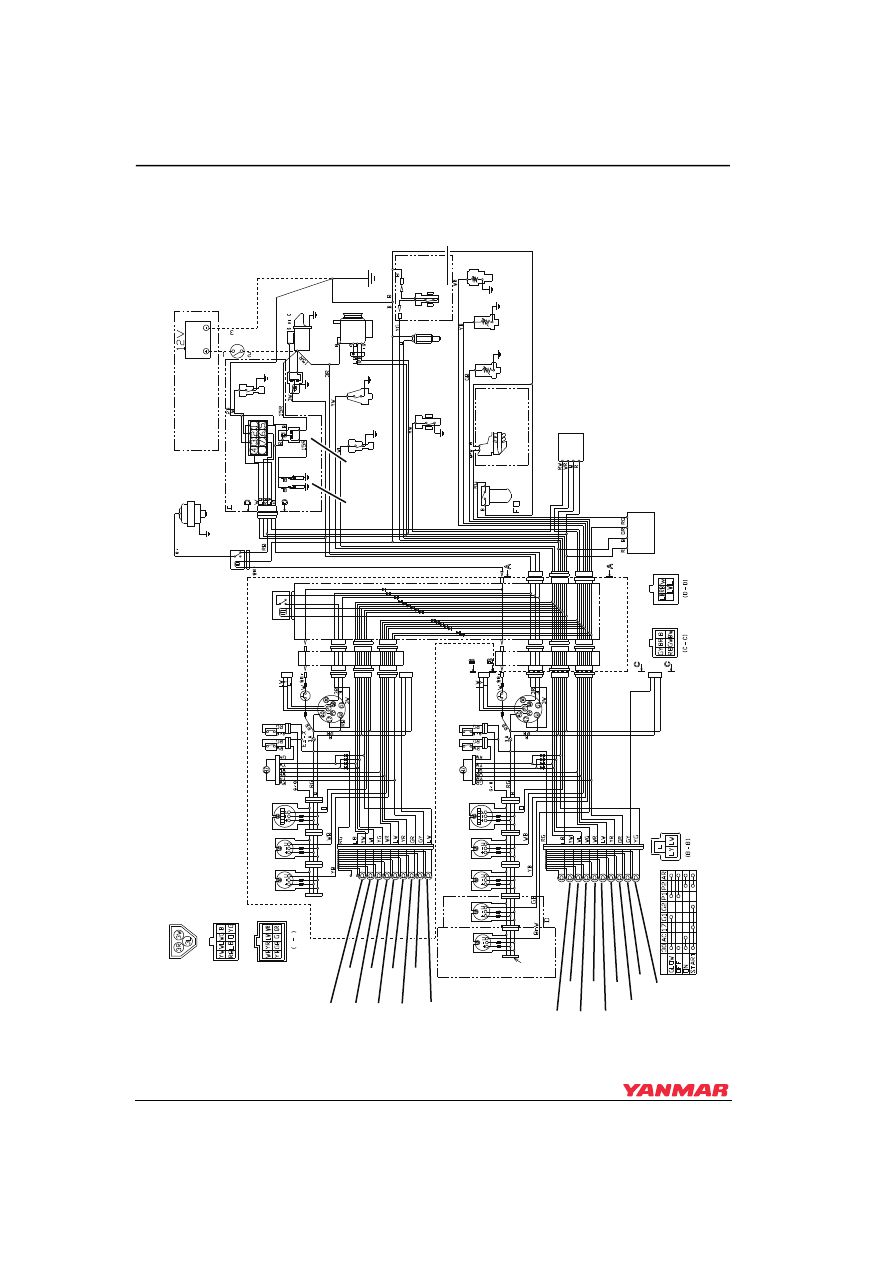

C/D-Type x C-Type Instrument Panel

Figure 5

AA

(5

3

)

(55)

(56)

(54)

(52)

(5

8

)

(57)

(61)

(59)

(60)

(5)

(6)

(8

)

(7)

(9)

(10)

(11)

(12)

(1

3

)

(20)

(21)

(22)

(14)

(15)

(1

8

)

(2

3

)

(16)

(17)

(24)

(25)

(26)

(27)

(2

8

)

(29)

(3

0)

(3

2)

(3

1)

(3

5)

(3

9)

(3

4)

(33

)

(3

6)

(38

)

(3

7)

(40)

(41)

(51)

(42)

(4

3

)

(46)

(47)

(4

8

)

(49)

(50)

(65)

(62)

(6

3

)

(64)

(45)

(44)

(19)

(4)

(3

)

(2)

(1)

(67)

(69)

(71)

(7

3

)

(66)

(6

8

)

(70)

(72)

(74)

(75)

0006

3

23

SYSTEM DIAGRAMS

6LPA Series Operation Manual

93

12/05

1 – Engine Oil Pressure Meter
2 – Coolant Temperature Meter
3 – Tachometer with Hour Meter
4 – Buzzer
5 – Buzzer  Stop
6 – Illuminate
7 – Starter Switch
8 – Stop Switch
9 – Relay

10 – Relay
11 – Engine Stop Solenoid
12 – Air Heater (Option)
13 – Heater  Controller
14 – Heater  Plug
15 – Relay
16 – Coolant Temperature Switch
17 – Engine Oil Pressure Switch
18 – Starter  Relay
19 – Coolant Temperature Switch
20 – Procured by Customer

1+2+3<2.5 m – 20 mm² 1+2+3<5
m – 40 mm² (Cross Sectional
Area)

21 – Battery
22 – Battery  Switch
23 – Starter
24 – Alternator
25 – Ground
26 – 6LPA-DTZP, STZP, STZP2
27 – For 6LPA-DTZP, STZP, STZP2
28 – Gear Oil Level Switch
29 – Coolant Temperature Sender
30 – Engine Oil Pressure Sender
31 – Tachometer Sensor
32 – Boost Sender
33 – For 6LPA-DTZP, STZP, STZP2
34 – 6LPA-DTZP, STZP, STZP2
35 – Coolant Level Switch
36 – Drive  Trim  Sender
37 – Timer Controller

(Coolant Level Switch)

38 – Fuel Filter Switch
39 – Boost
40 – Wire Harness for 2-Panel
41 – Wire  Harness
42 – Starter  Switch
43 – Stop  Switch
44 – Illuminate

45 – Instrument Panel (No. 2

Station) Option

46 – Buzzer  Stop
47 – Buzzer
48 – Tachometer with Hour Meter
49 – Coolant Temperature Meter
50 – Engine Oil Pressure Meter
51 – Charge
52 – Engine Oil Pressure
53 – Coolant Temperature
54 – Exhaust
55 – Coolant Level
56 – Diesel Preheat
57 – Boost
58 – Fuel Filter
59 – Fuel Emp
60 – Gear  Oil
61 – Output status table
62 – 119778–91500 Option:

Harness Adaptor, Trim Meter
119778–91500

63 – 79–817033A 4

Recommendation: Marcruiser
79–817033A 4

64 – Trim Meter
65 – Boost  Meter
66 – Gear  Oil
67 – Fuel Emp
68 – Fuel Filter
69 – Boost
70 – Diesel Preheat
71 – Coolant Level
72 – Exhaust
73 – Coolant Temperature
74 – Engine Oil Pressure
75 – Timer Controller

(Fuel Filter Switch)
