Каталог деталей дизельного
двигателя WD615
серии EURO II
WD615 SERIES EURO II DIESEL ENGINE PARTS CATALOGUE
ГОЛОВКА БЛОКА ЦИЛИНДРОВ CYLINDER HEAD
Pos.
|
Teile. Nummer
Серийный номер
|
Тип двигателя (детали в шт.)
Typ Stk. |
DIN/Fremdfabr.Nr.
Параметры |
НаименованиеDenominacion
|
Наименование (англ.)
Designation
|
38 |
46 |
34 |
44 |
31 |
30 |
50 |
56 |
58 |
1
1 |
61200040034 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
|
Гайка прижимная |
Nut |
2 |
61500040009 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
|
Блок прижимной |
Clip |
3 |
61200040023 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
|
Втулка прижимная |
Clip |
4 |
90003800466 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
M8x60 D00931 |
Болт |
Bolt |
5 |
90003932023 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
B8 D00137 |
Шайба пружинная |
Spring washer |
6 |
614040065 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Кожух головки |
Cover |
7 |
614040021 |
6 |
6 6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Прокладка |
Joint |
8 |
90003989277 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
12/8 N05564 |
Заглушка чашеобразная |
Cover plug |
9 |
90003989721 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
22/8 N05564 |
Заглушка чашеобразная |
Cover plug |
10 |
90003989294 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
30/8 N05564 |
Заглушка чашеобразная |
Cover plug |
11 |
61560040040B |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Корпус головки |
Cover |
12 |
61500040049 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 6 |
6 |
На
выбор |
Прокладка |
Joint |
|
612600040178 |
|
|
|
|
|
|
|
|
|
Прокладка |
Joint |
13 |
61560040057 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Сальник впускного клапана |
Intake valve seat |
14 |
81560040037 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Сальник выпускного клапана |
Exhaust valve seat |
15 |
61200040027 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Кронштейн |
Clip |
16 |
61500040012 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Кронштейн |
Clip |
17 |
614010388 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Винт |
Screw |
18 |
90003989725 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
25/8 N05564 |
Заглушка чашеобразная |
Cover plug |
19 |
612600040114 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Маслосъёмный колпачок |
Scraper |
20 |
406060010 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Уплотнительное кольцо |
Seal ring |
21 |
612600040099 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
На
выбор |
Втулка масляного впрыска |
Nozzle holder |
|
61560040049 |
|
|
|
|
|
|
|
|
|
Втулка масляного впрыска |
Nozzle holder |
-17-
Каталог деталей дизельного
двигателя WD615
серии EURO II
WD615 SERIES EURO II DIESEL ENGINE PARTS CATALOGUE
ГОЛОВКА БЛОКА ЦИЛИНДРОВ CYLINDER HEAD
Pos. |
Teile. NummerСерийный
номер
|
Тип двигателя (детали в шт.)
Typ Stk |
DIN/Fremdfabr.Nr.
Параметры |
Наименование
Denominacion |
Наименование (англ.)
Designation |
38 |
46 |
34 |
44 |
31 |
30 |
50 |
56 |
58 |
22 |
612600040113 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Втулка клапана |
Valve guide |
23 |
61500040014 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Втулка клапана |
Spring base |
24 |
61500040023 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
|
Болт основной |
Bolt |
25 |
61500040102 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Выходное водное отверстие |
Pipe |
26 |
61500060045 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Соединение |
Connecting piece |
27 |
612600080383 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Болт |
Bolt |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-18-
Каталог деталей дизельного
двигателя WD615
серии EURO II
WD615 SERIES EURO II DIESEL ENGINE PARTS CATALOGUE

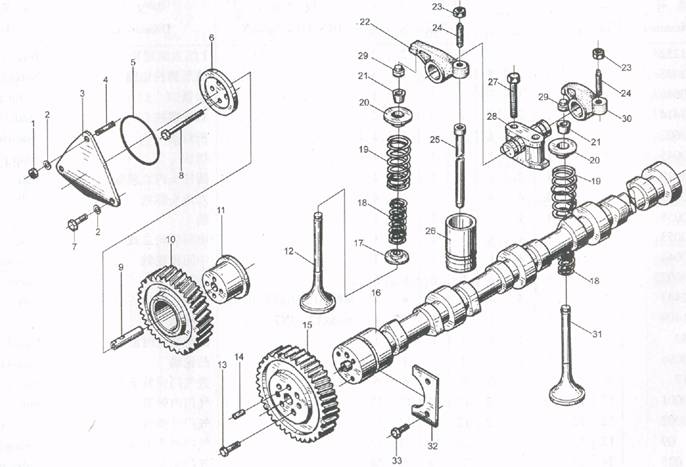

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ, КЛАПАНА VALVE
DISTRIBUTING MECHANISM
-19-
Каталог деталей дизельного
двигателя WD615
серии EURO II
WD615 SERIES EURO II DIESEL ENGINE PARTS CATALOGUE
РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ, КЛАПАНА VALVE
DISTRIBUTING MECHANISM
Pos.
|
Teile. NummerСерийный
номер
|
Тип двигателя (детали в шт.)
Typ Stk. |
DIN/Fremdfabr.Nr.
Параметры
|
НаименованиеDenominacion
|
Наименование (англ.)
Designation
|
38 |
46 |
34 |
44 |
31 |
30 |
50 |
56 |
58 |
1 |
90003871252 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Гайка |
Nut |
2 |
90003932023 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
Шайба пружинная |
Spring washer |
3 |
61560050046A |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Пластина |
Cover plate |
4 |
90003813414 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Шпилька двусторонняя |
Stud |
5 |
90003120602 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Уплотнительное кольцо |
Seal ring |
6 |
61560050045 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Пластина соединительная |
Snap plate |
7 |
90003862419 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Болт (под угольник) |
Bolt |
8 |
61560050059 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
|
Болт |
Bolt |
9 |
61560050058 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Вал |
Shaft |
10 |
61560050053 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Средняя шестерня |
Intermed wheel |
11 |
61560050044 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Вал средней шестерни |
Intermed wheel |
12 |
612600050073 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Клапан впускной |
Intake valve |
13 |
90003802443 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
M8x20 DIN933-10.9Zn |
Болт |
Bolt |
14 |
90003901409 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
8m6xl2 DIN7 |
Вкладыш |
Pin |
15 |
614050053 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Шестерня распредвала |
Camshaft gear |
16 |
61500050096 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Распредвал |
Camshaft |
17 |
614050017 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Шайба ограничительная |
Spring base |
18 |
61500050001 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Пружина клапана внутренняя |
Inner valve spring |
19 |
61500050002 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Пружина клапана внешняя |
Outer valve spring |
20 |
61500050109 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Шайба ограничительная |
Spring plate |
21 |
61500050025 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
|
Втулка упорная конусовидная |
Valve cone |
22 |
614050048 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Рычаг впускного клапана |
Rocker arm |
-20-
Каталог деталей дизельного
двигателя WD615
серии EURO II
WD615 SERIES EURO II DIESEL ENGINE PARTS CATALOGUE
РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ, КЛАПАНА VALVE
DISTRIBUTING MECHANISM
Pos.
|
Teile. NummerСерийный номер
|
Тип двигателя (детали в шт.)
Typ Stk. |
DIN/Fremdfabr.Nr.
Параметры
|
НаименованиеDenominacion
|
Наименование (англ.)
Designation
|
38 |
46 |
34 |
44 |
31 |
30 |
50 |
56 |
58 |
23 |
2130050065 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Гайка винта регулировочного |
Nut |
24 |
614050010 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Винт регулировочный |
Screw |
25 |
81500050070 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Шток |
Push rod |
26 |
61500050032 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Втулка |
Push rod |
27 |
90003802655 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
M12x60DIN933-10.9Zn |
Болт |
Bolt |
28 |
614050119 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Кронштейн рычагов |
Rockorarm support |
29 |
61500050105 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
Воздушный колпачок |
Air valve cap |
30 |
614050049 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Рычаг выпускного клапана |
Rocker arm |
31 |
61560050041 |
6 |
6 |
6 |
|
|
|
|
|
|
|
Клапан |
Exhaust valve |
|
612600050025 |
|
|
|
6 |
6 |
6 |
6 |
6 |
6 |
|
Клапан |
Exhaust valve |
32 |
614050133 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Ограничительная пластина |
Stop shim |
33 |
90003802411 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
M8xl6 DIN933-88Zn |
Болт |
Bolt |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-21 –
Каталог деталей дизельного
двигателя WD615
серии EURO II
WD615 SERIES EURO II DIESEL ENGINE PARTS CATALOGUE
ВОДЯНОЙ НАСОС, ВЕНТИЛЯТОР WATER
PUMP VENTILATOR
