43

тых  двигателей  основаны  на  использовании  сравнительно

бедных  смесей  и  обладают  до  настоящего  времени  относи-

тельно  низкой  экономичностью,  такие  потери  недопу-

стимы.  Поэтому  на  практике  приходится  сохранять  сравни-

тельно низкую интенсивность сгорания.



82.  Однако  и  в  поршневых  двигателях  внутреннего

сгорания  могут  иметь  место  различные  комбинации  про-

цессов.  Представляется,  например,  сомнительным,  чтобы

при  детонации  имело  место  самопроизвольное  воспламе-

нение  одновременно  по  всему  объему  конечного  заряда;

в  действительности,  видимо,  имеют  место  взрывы,  иниции-

рованные  в  определенной  точке  и  мешающие  нормальному

ходу горения.

83.  В  дизелях  условия  сгорания  в  период  индукции

не  одинаковы  в  различных  точках  объема,  поэтому  всегда

появляется  один  или  несколько  очагов  воспламенения.

Эта  неоднородность  заряда  весьма  выгодна  и  ее  нужно

разумно      использовать    для    достижения      мягкой      работы

дизеля (см. абзац 286).

84.  Следует  уделить    некоторое    внимание  также    ка-

лильному  зажиганию  и  зажиганию  от  раскаленных  частиц

нагара.  Под  калильным  зажиганием  понимается  воспламе-

нение  от  горячих  поверхностей  (камеры  сгорания,  выпуск-

ного  клапана  или  деталей  свечи  зажигания),  а  также  и  от

раскаленных  отложений  сажи.  Все  горючие  смеси  могут

в  течение  длительного  времени  противостоять  воспламе-

нению  от  контакта  со  стенками  (поверхности,  проволоки,

сферические  предметы),    имеющими  температуру,  значи-

тельно    превышающую    температуру    самовоспламенения.

Это  связано  с  градиентами  температуры  и  концентрации

радикалов,  которые  образуются  вокруг  горячего  предмета,

из-за  которых  реакция,  инициированная  непосредственно

у    стенки,      не      может      тем      не      менее      распространяться.

Для  газовой  смеси  определенного  состава,  содержащей

топливо  определенного  сорта,  температура,  при  которой

происходит  воспламенение,  зависит  от  размеров  и  формы

горячей  стенки  и  времени  контакта.  Выпуклые  поверхно-

сти,  такие  как  поверхность  проволоки  или  шара  опреде-

ленного  размера,  вызывают  воспламенение  при  более  высо-

ких  температурах,  чем  плоские  или  вогнутые  (щели,  свер-

леные отверстия).

85.  Из      практически      применяемых      топлив      наиболее

склонен к калильному зажиганию водород (рис. 26). Было



44

замечено,  что  в  двигателях,  работающих  на  коксовом

газе,  происходит  калильное  зажигание,  если,  например,

в  камере  сгорания  имеются  горячие  части  со  щелями  или

отверстиями  (отверстия  для  демонтажа  поршня  и  др.).

Изношенные  прокладки  блока  также  могут  явиться  источ-

ником преждевременного воспламенения.



86.

В  глубоких  отверстиях  (например,  таких  как

каналы  к  индикатору)  может  сохраняться  горящий  заряд,

который  затем  вытекает  из  отверстия  в  один  из  периодов,

например,  в  период  такта  впуска  при  пониженном  давле-

нии  в  цилиндре.  Это  явление  ис-

пользовалось  в  качестве  регуляр-

ного  источника  воспламенения

в  некоторых  калоризаторных  дви-

гателях,  причем  в  этом  случае

не  может  быть  речи  о  калильном

зажигании;  температуры  металли-

ческих  частей  здесь  вполне  уме-

ренные.



87.

Воспламенение  от  хими-

чески

активных

стенок

камеры

сгорания  происходит  в  двигателях

при  наличии  обильных  отложений

продуктов

неполного

окисления

смазочного  масла,  которые,  напри-

мер,  могут  накопиться  в  случае,

если

автомобильный

двигатель

эксплуатировался

в

течение

дли-

тельного  времени  на  малых  нагрузках.  При  работе  дви-

гателя  на  более  высоких  нагрузках  отложения  нагара

нагреваются  настолько,  что  вблизи  них  начинают  разви-

ваться  предпламенные  реакции,  а  в  случае  достиже-

ния  высокой  температуры  накала  этот  нагар  может

воспламенить  свежий  заряд  до  начала  или  в  процессе

нормального  сгорания.  Некоторые  присадки  к  топливу

могут  предотвратить  это  явление.  Они  адсорбируются

в  отложениях  на  стенках  камеры  и  препятствуют  воспламе-

нению  смеси  от  раскаленных  отложений.  В  частности,  по-

добным действием обладает трикрезилфосфат

1

.



1

  Марка  соответствующей  присадки  фирмы  Шелл—ICA  отвечает

сочетанию  заглавных  букв  английских  слов  «воспламенение»,  «конт-

роль», «присадка».

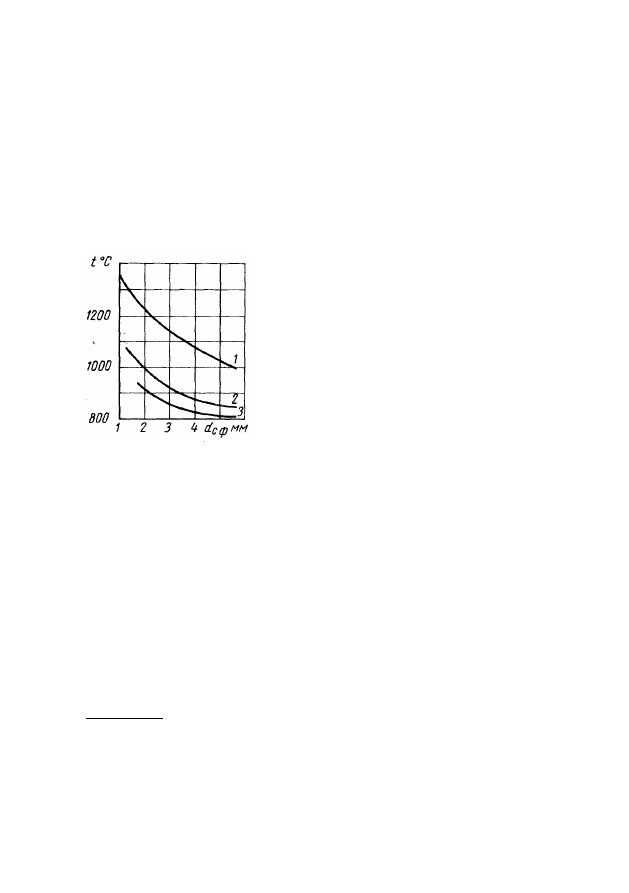

Рис. 26. Влияние диаметра

раскаленной сферы на тем-

пературу   воспламенения:



1

—

пентана;



2—

городского

газа; 3 — водорода





45

СТАБИЛЬНОСТЬ ПРОЦЕССОВ СГОРАНИЯ КАК ОСНОВА
ИХ ПРАКТИЧЕСКОГО ПРИМЕНЕНИЯ

88.  Наиболее  важной  характеристикой  процесса  сго-

рания  применительно  к  двигателям  внутреннего  сгорания

является    его    стабильность.    Это  означает,    что    процесс

должен  быть  в  состоянии  равновесия  при  всех  числах

оборотов  и  нагрузках  и  проходить  в  полном  соответствии

с    условиями,    характерными  для    этих    режимов.      Если

имеют  место  нарушения,  процесс  должен  обладать  тен-

денцией возвращаться к этому равновесному состоянию.



Как  будет  показано,  стабильность  достигается  пра-

вильным  сочетанием  процессов  сгорания  и  смешения,  кон-

струкции двигателя и применяемого топлива.



89.  Наиболее      важное    отличие      условий      протекания

процесса  при  одном  и  том  же  сочетании  числа  оборотов  и

нагрузки  при  нормальной  работе  органов  настройки  дви-

гателя  связано  с  температурой  стенок.  Это  становится

очевидным  из  сравнения  работы  только  что  пущенного

двигателя    с    работой    полностью    прогретого  двигателя.

Различия  в  температуре  стенок  пространства  цилиндра

могут  доходить  до  нескольких  сотен  градусов  по  Цельсию.

Увеличение  температуры  внутренней  стороны  стенки  по

отношению  к  температуре  охлаждающей  среды  является

функцией теплопроводности и полного теплового потока.

90.  Одновременный  взрыв  наиболее  нестабилен,  осо-

бенно  если  смесь  уже  приготовлена  внутри  или  вне  ци-

линдра.  В  последнем  случае  период  индукции  τ

i

  будет

длительным,  соответствуя  по  меньшей  мере  180°  угла  пово-

рота  коленчатого  вала.  Следует  также  отметить,  что  тепло-

обмен    между  стенками    и  смесью,    приготовленной    вне

цилиндра,  происходит  в  течение  более  длительного  интер-

вала времени. Могут иметь место следующие случаи.

91.  Увеличение  температуры    внутренней  стенки  ци-

линдра  при  прогреве  очень  невелико.  Это  может  иметь

место  при  малой  тепловой  нагрузке  или  интенсифициро-

ванном  контроле  температуры  двигателя  (постоянная  тем-

пература  охлаждающей  среды,  тонкие  стенки).  При  этом

условия  равновесия    процесса    воспламенения      еще  воз-

можны,  так  как  было  показано,  что  момент  воспламенения

не  очень  зависит  от  температуры  стенок  и  поэтому  незначи-

тельное  изменение  последней  будет  вызывать  лишь  допу-

стимые изменения τ

i

. Такие процессы на практике почти



46

не  применяются,  так  как  соблюдение  требования  очень

низкого  теплового  потока  ведет  либо  к  низкой  удельной

мощности  двигателя,  либо  к  чрезмерно  усложненной  в  от-

ношении  теплового  контроля  конструкции  двигателя.

Более  того,  для  поддержания  τ

i

  в  необходимых  узких  пре-

делах  нужно  было  бы  выдерживать  очень  жесткие  требова-

ния  к  свойствам  топлива.  Это  экономически  не  оправдано,

и  поэтому  рассматриваемый  процесс  осуществляется

только  в  тех  случаях,  когда  таким  путем  разрешается  про-

блема,  иначе  не  разрешимая.  В  качестве  примера  можно

привести  маленькие  карбюраторные  двигатели  с  воспла-

менением  от  сжатия,  используемые  для  авиамоделей,  уже

упомянутые в абзаце 34, а.



92.  Иногда  объемное  самовоспламенение  при  низкой

теплонапряженности  допускается  как  дефект,  накладыва-

ющийся  на  нормальный  процесс.  Так  как  при  этом  про-

цесс  самовоспламенения  сам  по  себе  является  достаточно

стабильным,  то  степень,  до  которой  допускается  его  вме-

шательство,  находится  под  контролем  и  имеет  место  детона-

ция  при  сравнительно  малой-тепловой  нагрузке.  Допускае-

мая  интенсивность  детонации  ограничивается  при  этом  не

термическими  нагрузками,  а  шумом  и  более  высокой  меха-

нической  нагрузкой  на  детали  двигателя.  При  процессе

этого  типа  предпочтительной  является  камера  сгорания,

исключающая  возможность  возникновения  больших  коле-

баний  газа.  Хорошо  известный  двигатель  CFR,  предназна-

ченный  для  определения  октановых  чисел,  имеет  такую

регулировку,    при  которой  в  нормальных  условиях  его

работы  около  40%  топлива  сгорает  по  механизму  одновре-

менного  воспламенения  (см.  рис.  64,  б).  Эти  двигатели

характеризуются          исключительно        высокими        стабиль-

ностью  и  сроком  службы,  однако  отличаются  шумностью

работы.

93.  Увеличение  температуры  внутренней  стенки  ци-

линдра    при      прогреве    значительно.      Этот  случай    встре-

чается  наиболее  часто.  В  этом  случае  температура  всех

стенок  камеры  сгорания  или  части  их  будет  зависеть  от

того,  происходит  воспламенение  раньше  или  позже,  при-

чем  степень  этой  зависимости  пропорциональна  возраста-

нию  температуры  на  режимах  прогрева.  При  этом  наиболее

важным    является    влияние  продолжительности    периода

прогрева,  менее  важным  —  изменение  в  условиях  движения

газа и пр. Уменьшение периода индукции по мере прогрева
