ВЕНТИЛЯТОРЫ С ЕС-ДВИГАТЕЛЕМ. Каталог (январь 2022 года)





VKPN-EC
СОДЕРЖАНИЕ
1. ОБЩИЕ СВЕДЕНИЯ О ВЕНТИЛЯТОРАХ С ЕС-ДВИГАТЕЛЕМ
4
2. КАНАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ ВЕНТИЛЯТОРЫ С ЗАГНУТЫМИ НАЗАД ЛОПАТКАМИ..6
2.1. Преимущества и конструкция
6
3. СХЕМЫ ПОДКЛЮЧЕНИЯ
12

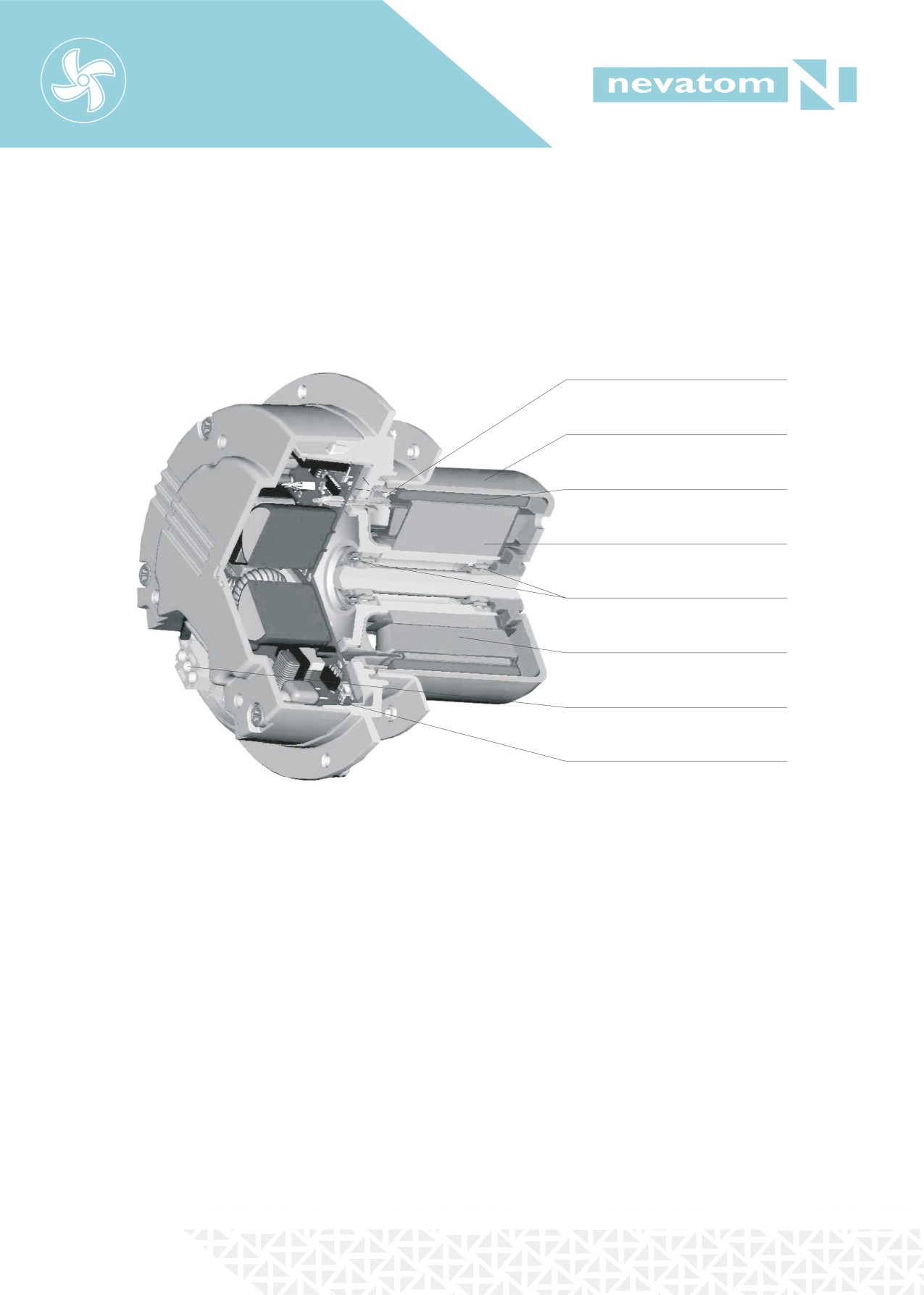

4. ОТЛИЧИЯ МЕЖДУ АСИНХРОННЫМ И ЭЛЕКТРОННО-
КОММУТИРУЕМЫМ ДВИГАТЕЛЕМ
14
5. СЕРТИФИКАТЫ
15
3
1. ОБЩИЕ СВЕДЕНИЯ О ВЕНТИЛЯТОРАХ
С ЕС-ДВИГАТЕЛЕМ
ОБЛАСТЬ ПРИМЕНЕНИЯ
НЕВАТОМ изготавливает вентиляторы различных модификаций, которые используются как в простых
вентиляционных системах, так и в более сложных системах кондиционирования.
Вентиляторы нужны для того, чтобы побуждать тягу в системах вентиляции и кондиционирования.
Их устанавливают в специальные прямоугольные каналы внутри зданий. Вентиляторы НЕВАТОМ изготавливают
из материалов высокого качества, а комплектующие обеспечивают долгую бесперебойную работу.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Все вентиляторы предназначены для перемещения воздуха и других невзрывоопасных смесей,
не содержащих липких, волокнистых и абразивных материалов, пыли и других твердых примесей
в количестве более 100 мг/м3. При этом агрессивность воздуха и смесей не должна превышать
значения температуры, указанной в технических характеристиках вентилятора (для более подробной
информации см. таблицу «Технические данные»).
Вентиляторы не требуют периодического технического обслуживания и надежны в эксплуатации.
Гарантийный срок оборудования - 36 месяцев.
4
VKPN-EC
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ С ЕС-ДВИГАТЕЛЯМИ
1.
Малые пусковые токи
Пусковой ток АС-вентиляторов обычно в 5-7 раз превышает номинальный. В отличие от них EC-
вентиляторы запускаются в работу плавно, поэтому нет необходимости в высоких пусковых токах.
Благодаря плавному запуску увеличивается срок безотказной работы EC-двигателя. Затраты на
элементы автоматики также снижаются, поскольку нужно меньшее сечение электрокабеля и пара-
метры пускового оборудования.
2.
Низкий уровень шума и вибрации
ЕС-вентиляторы не создают дополнительной шумовой и вибрационной нагрузки при регулировании
скорости вращения. Из-за этого шум ниже, чем у традиционных вентиляторов, на 20-35 дБА. Также у
вентиляторов с ЕС-двигателями нет резонансных шумов в отличие от аналогов с внешним частот-
ным преобразователем
3.
Встроенный регулятор оборотов
Регулятор настраивает производительность вентилятора без частотного преобразователя. Он работает
по управляющему сигналу 0-10 В постоянного напряжения. Управление двигателем возможно с контр-
оллера или вручную при помощи потенциометра сопротивлением 10 кОм. У двигателя есть собственный
источник питания 10 В DC.
4.
Высокая точность регулирования
Обычные вентиляторы можно регулировать за счет преобразований частоты в диапазоне 40 %. Диапа-
зон регулирования ЕС-вентиляторов — 87-89 %. Точная настройка числа оборотов позволяет использо-
вать минимальное количество энергии.
5.
Экономия
Вентиляторы c электронно-коммутируемыми EC-двигателями потребляют до 50 % меньше энергии,
чем обычные трехфазные AC-вентиляторы. Эксплуатационные расходы при их использовании умень-
шаются в среднем на 30 %.

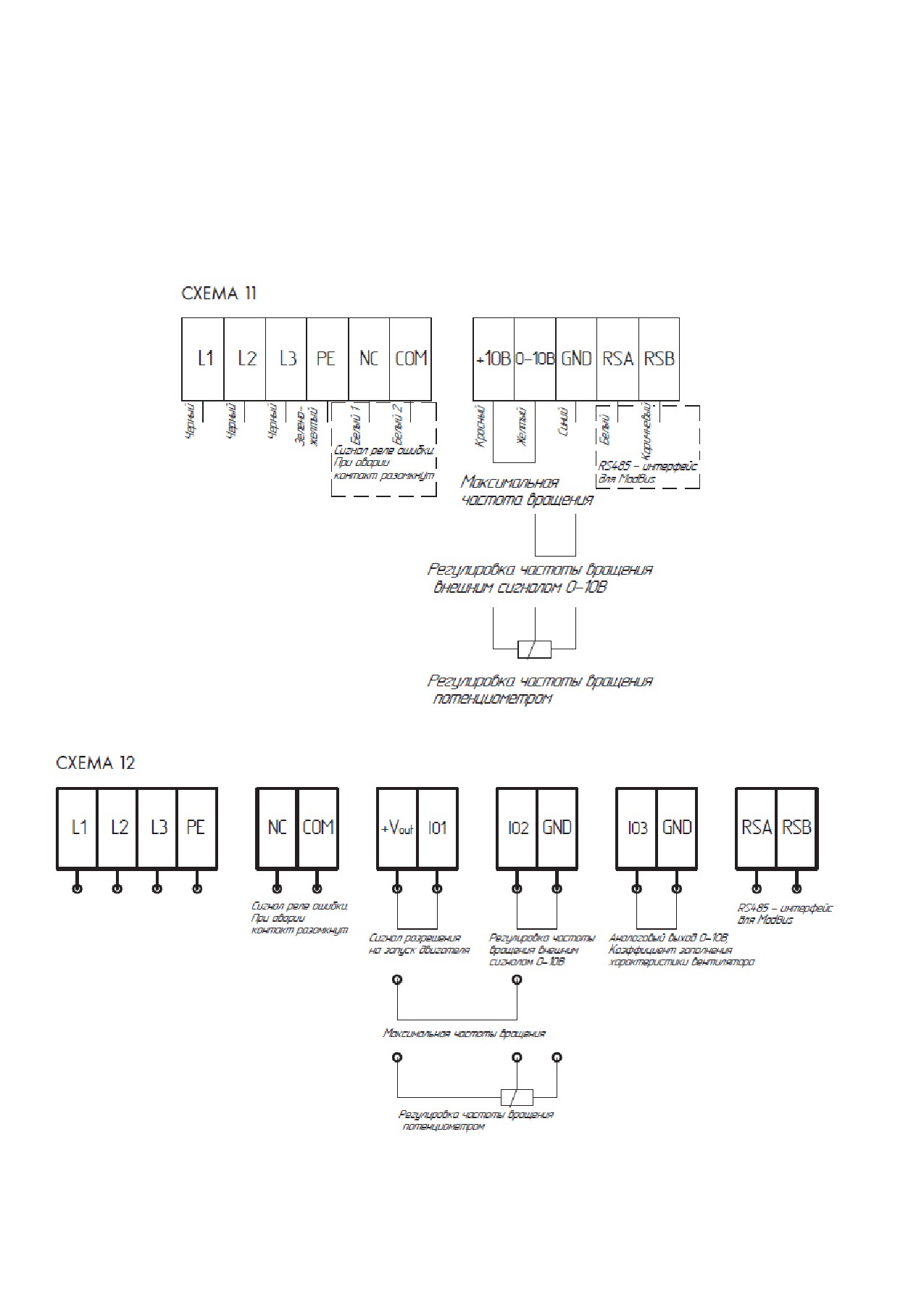

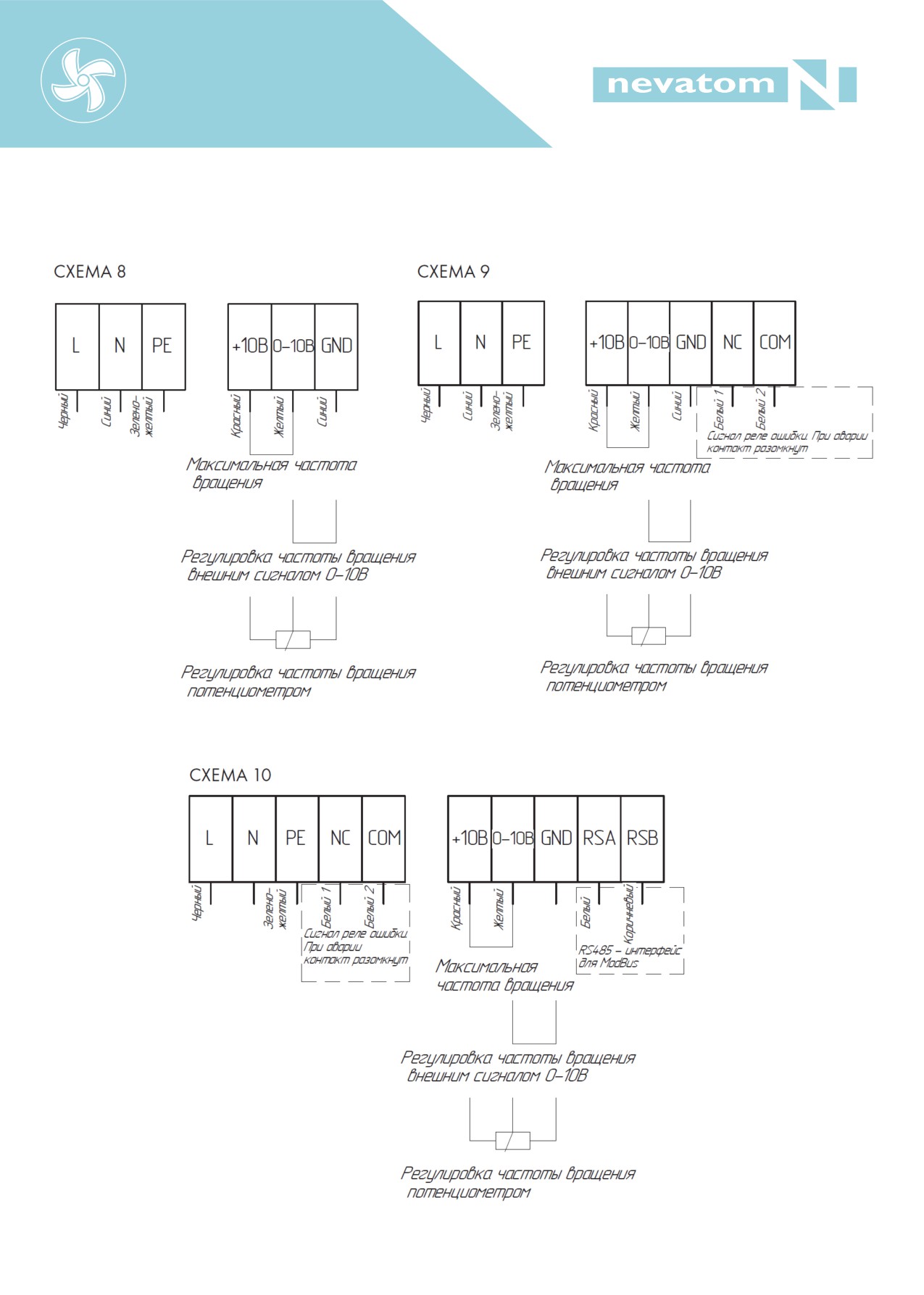

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЙ
Электрические схемы подключения вентиляторов указаны на стр. 12.
СООТВЕТСТВИЯ
Все вентиляторы изготавливают в соответствии:
ТУ 28.25.20-021-58769768-2022
Декларация о соответствии:
EAЭС № RU Д-RU.РА02.В.05089/22
5

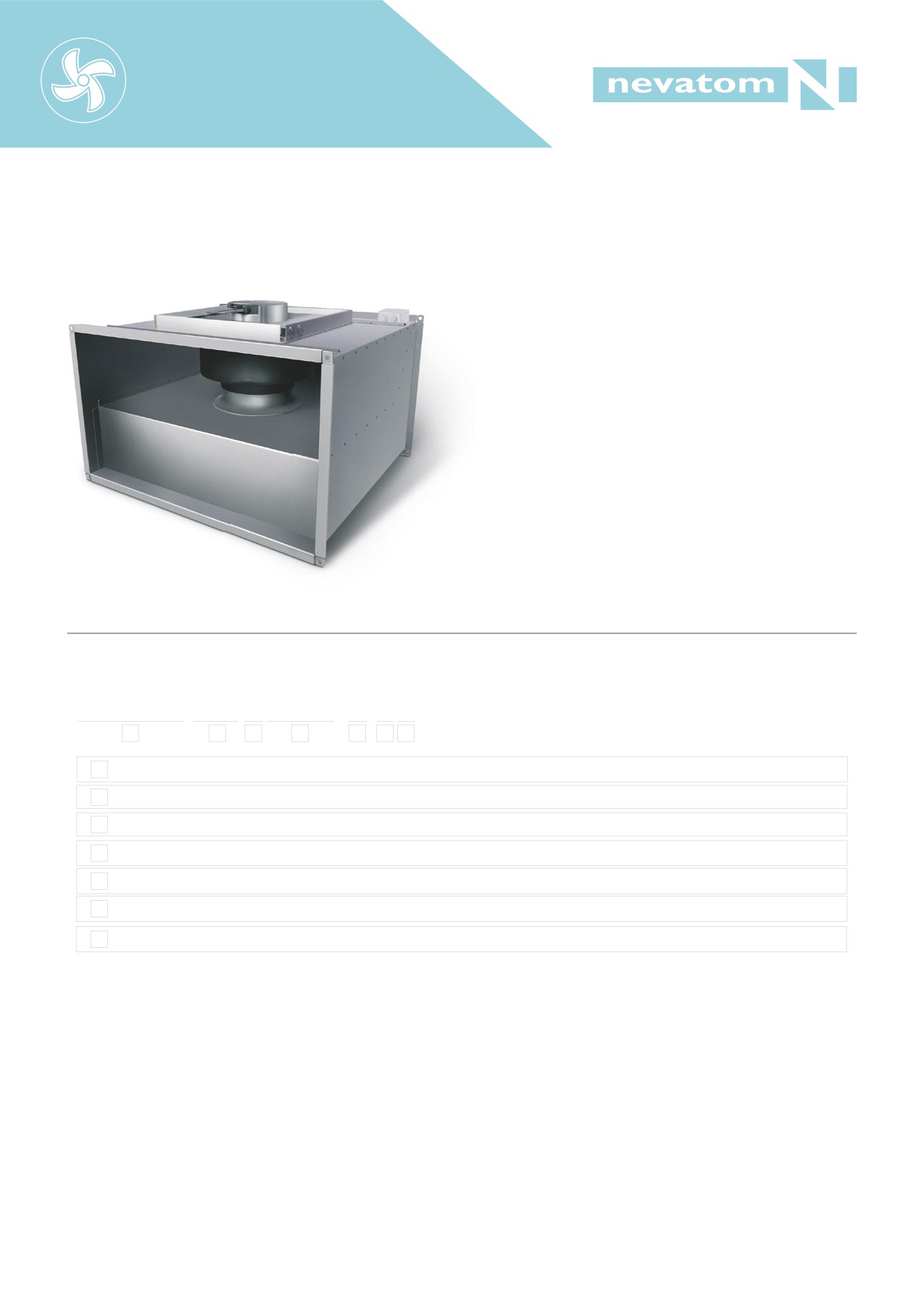

2. КАНАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ ВЕНТИЛЯТОРЫ
С ЗАГНУТЫМИ НАЗАД ЛОПАТКАМИ
ПРЕИМУЩЕСТВА
КОНСТРУКЦИИ:
• Корпус из оцинкованной стали
• Полимерное рабочее колесо
• Встроенная термозащита двигателя; возможен
вариант с выводом контактов для подключения
внешнего устройства термозащиты
• Можно регулировать скорость
• Монтаж в любом положении
РАСШИФРОВКА ОБОЗНАЧЕНИЯ
ВЕНТИЛЯТОР VKPN ЕС 400-200/22 - 2 E
1
2
3
4
5
6
7
1
Наименование
2
Канальный прямоугольный вентилятор с загнутыми назад лопатками
3
EC - мотор-колесо с ЕС-двигателем, либо просто ЕС-двигатель
4
АхВ - размер сечения, мм (типоразмер)
5
Диаметр рабочего колеса, см
6
Количество полюсов электромотора, шт
7
Питание: E - однофазное (220), D - трехфазное (380)
6
VKPN-EC
VKPN-EC

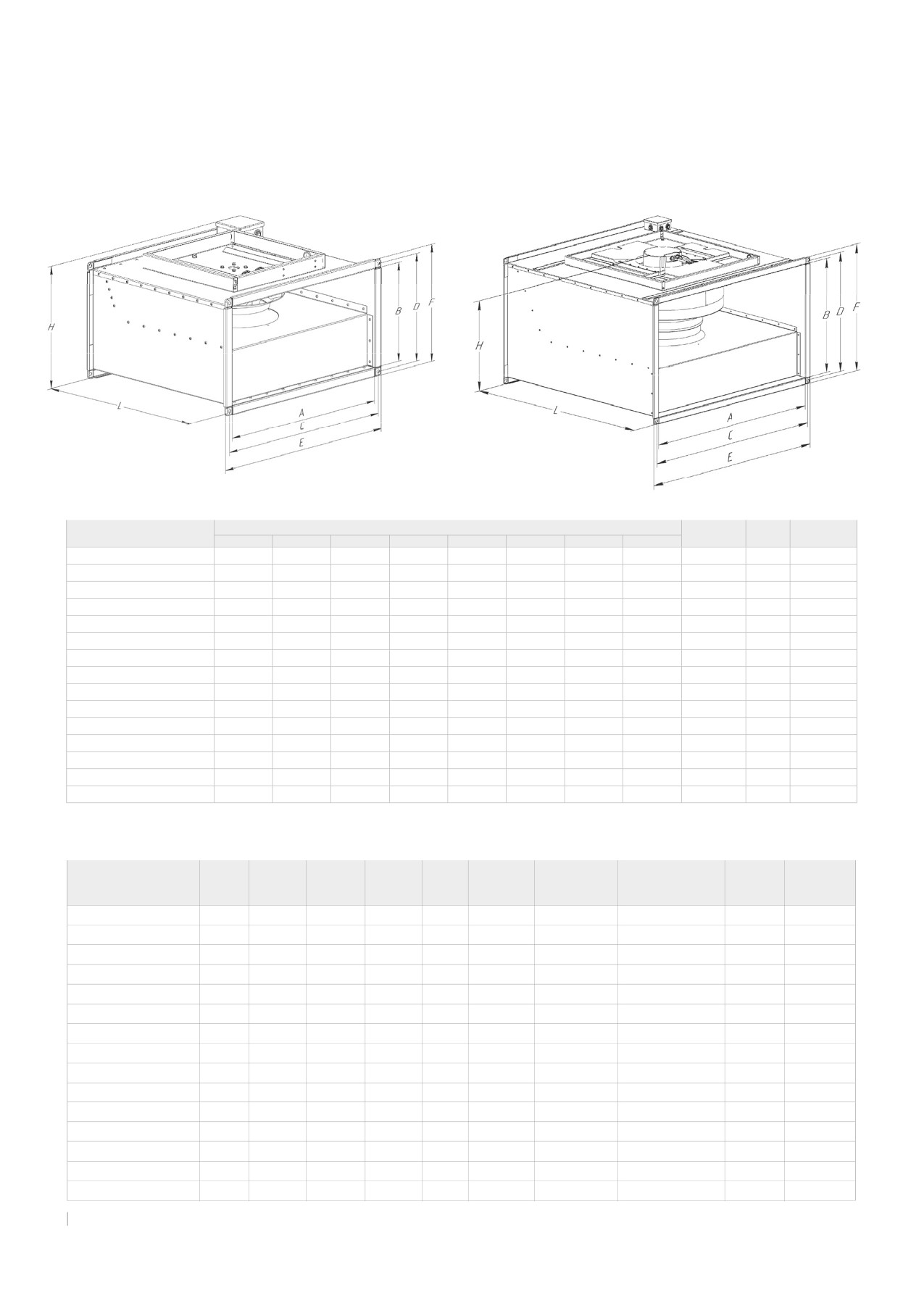

Рисунок 1
Рисунок 2
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Размеры, мм
Тип
Модель
Масса, кг
Рис.
А
B
С
D
E
F
H
L
соединения
VKPN EС 400-200/22-2E
400
200
422
222
446
263
261
450
11,06
1
IF20
VKPN EС 500-250/25-2E
500
250
522
272
546
313
311
490
14,77
1
IF20
VKPN EС 500-300/28-4E
500
300
522
322
546
363
361
530
18,59
1
IF20
VKPN EС 500-300/28-2E
500
300
522
322
546
363
372
530
18,1
2
IF20
VKPN EС 600-300/28-2E
600
300
622
322
646
363
372
640
21,7
2
IF20
VKPN EС 600-300/31-2E
600
300
622
322
646
363
388
640
21,7
2
IF20
VKPN EС 600-350/31-2E
600
350
622
372
646
413
438
705
28,2
2
IF20
VKPN EС 600-350/40-2D
600
350
622
372
646
413
430
705
28,2
2
IF20
VKPN EС 700-400/31-2E
700
400
730
430
754
457
495
787
42,8
2
IF30
VKPN EС 700-400/40-2D
700
400
730
430
754
457
487
787
42,8
2
IF30
VKPN EС 800-500/50-6D
800
500
830
530
854
557
587
815
56
2
IF30
VKPN EС 800-500/50-4D
800
500
830
530
854
557
601
815
60,3
2
IF30
VKPN EС 900-500/50-6D
900
500
930
530
954
557
587
915
62,2
2
IF30
VKPN EС 900-500/50-4D
900
500
930
530
954
557
601
915
66,5
2
IF30
VKPN EС 1000-500/50-4D
1000
500
1030
530
1054
557
601
1020
73,3
2
IF30
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макс.
Макс.
Потре-
Частота
Температура
Уровень звук.
Класс
Питание,
Ток,
*Схема эл.
Модель
расход,
давление,
бление,
вращения,
перемещ.
давления 1,
защиты
В/Гц
А
соединений
м3
Па
кВт
об/мин
воздуха, °С
вх/вых/кор, дБ(А)
двигателя
VKPN ЕС 400-200/22-2Е
1290
980
230/50
0,168
1,4
3230
-25...+45
68,8/73,8/-
IP54
8
VKPN ЕС 500-250/25-2E
1430
610
230/50
0,17
1,4
2510
-25...+60
65,1/70,1/-
IP54
8
VKPN ЕС 500-300/28-4E
2335
480
230/50
0,168
1,4
1910
-25...+60
64/69/-
IP54
8
VKPN ЕС 500-300/28-2E
2985
740
230/50
0,47
3,1
2530
-25...+40
66,5/71,5/-
IP54
9
VKPN ЕС 600-300/28-2Е
2985
740
230/50
0,47
3,1
2530
-25...+40
67,1/72,1/-
IP54
9
VKPN ЕС 600-300/31-2Е
4020
980
230/50
0,73
3,2
2640
-25...+60
73/78/-
IP55
10
VKPN ЕС 600-350/31-2Е
4020
980
230/50
0,73
3,2
2640
-25...+60
70,2/75,2/-
IP55
10
VKPN ЕС 600-350/40-2D
6930
950
380/50
1,32
2,1
2060
-25...+50
72,7/79,3/-
IP55
11
VKPN ЕС 700-400/31-2Е
4020
980
230/50
0,73
3,2
2640
-25...+60
70,9/75,9/-
IP55
10
VKPN ЕС 700-400/40-2D
6930
950
380/50
1,32
2,1
2060
-25...+50
72,4/79,2/-
IP55
11
VKPN ЕС 800-500/50-6D
10445
910
380/50
1,32
2,1
1350
-25...+50
68,8/75,5/-
IP55
11
VKPN ЕС 800-500/50-4D
12965
1380
380/50
3,65
5,6
1900
-25...+40
72,5/79,7/-
IP55
12
VKPN ЕС 900-500/50-6D
10445
910
380/50
1,32
2,1
1350
-25...+50
72,7/79,7/-
IP55
11
VKPN ЕС 900-500/50-4D
12965
1380
380/50
3,65
5,6
1900
-25...+40
76,2/83,5/-
IP55
12
VKPN ЕС 1000-500/50-4D
12965
1380
380/50
3,65
5,6
1900
-25...+40
81/88,3/-
IP55
12
*Электрические схемы соединений на стр. 12
7

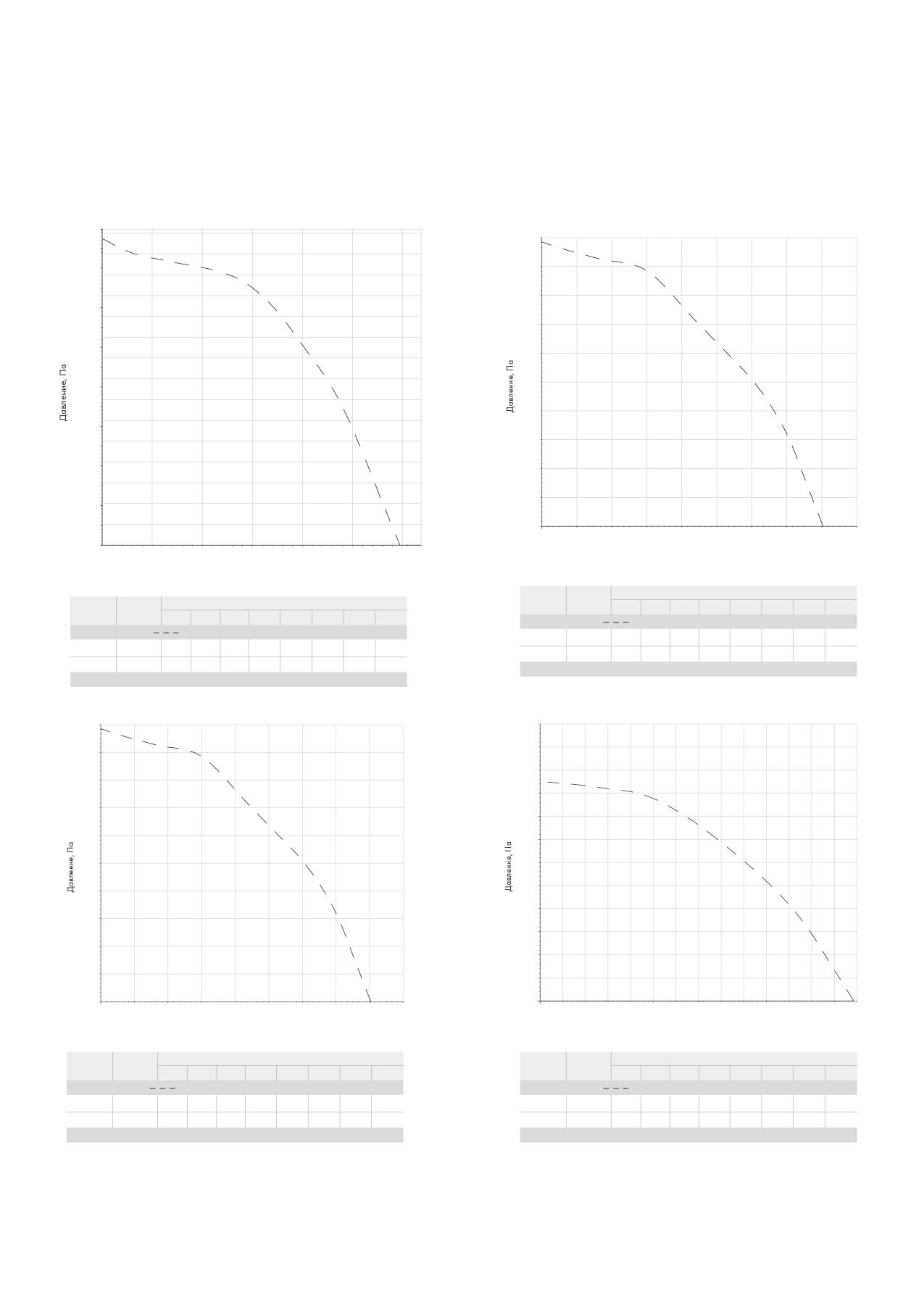

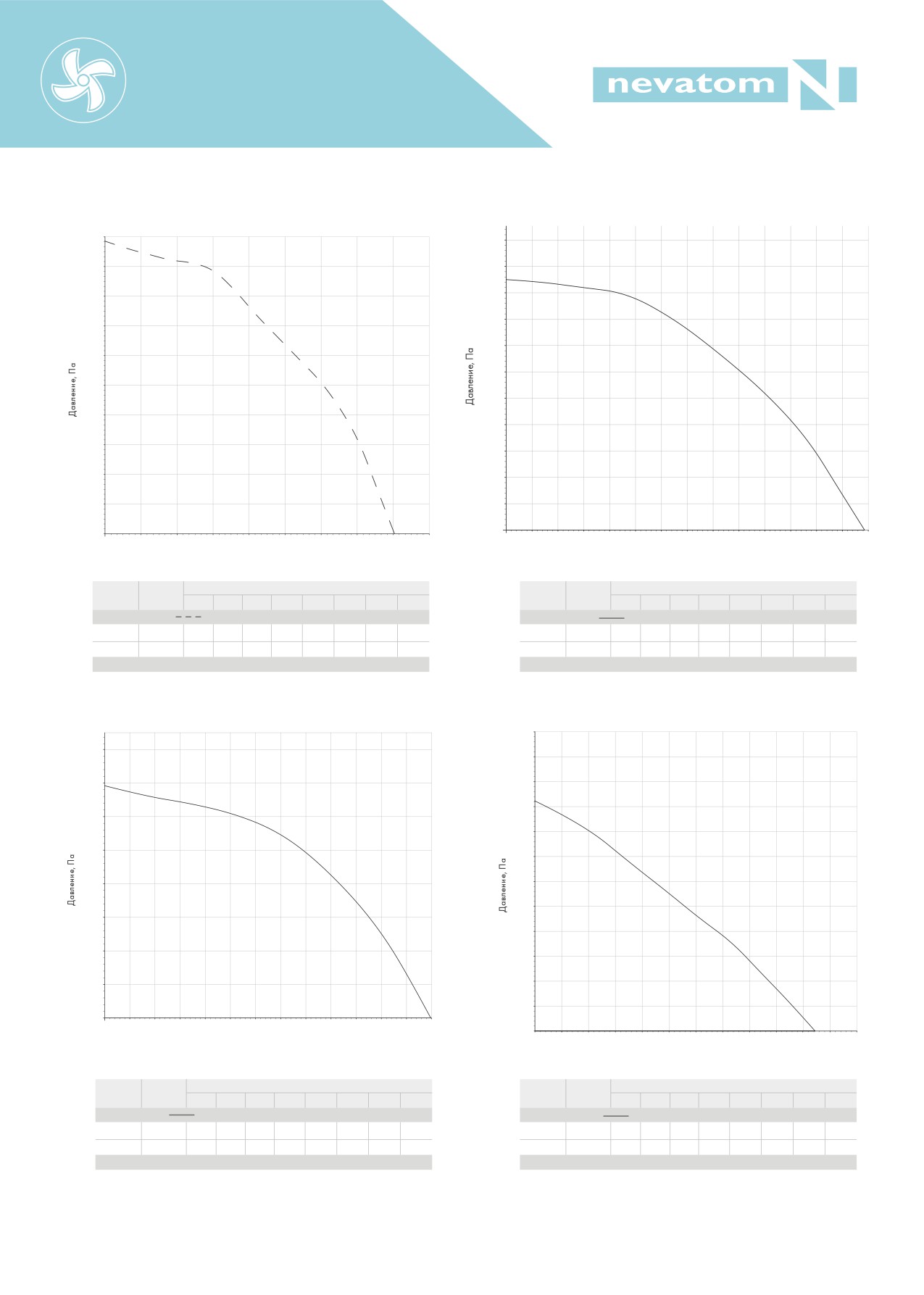

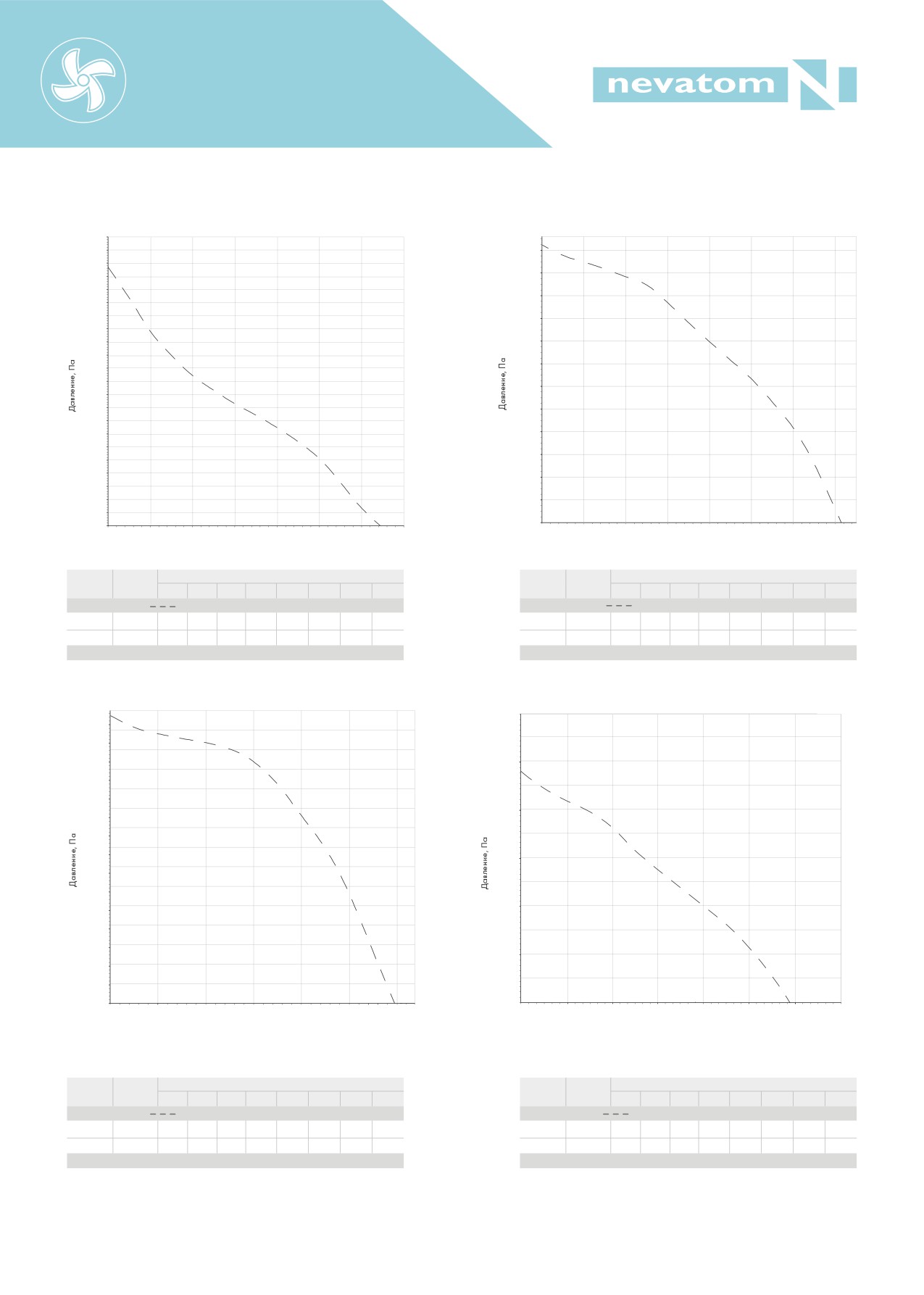

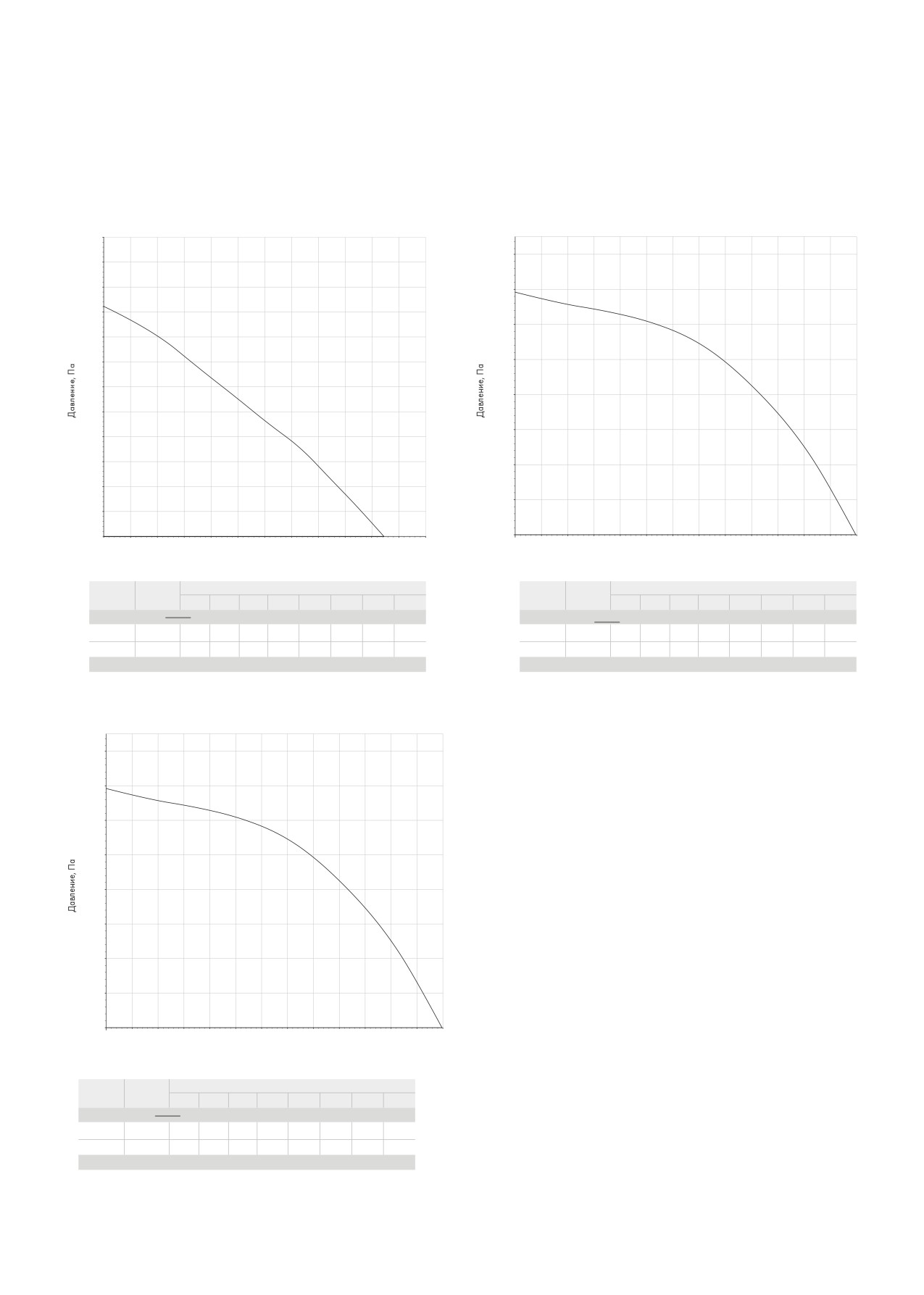

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1100
1050
600
400-200/22-2Е
500-250/25-2Е
1000
950
550
900
500
850
800
450
750
700
400
650
600
350
550
300
500
450
250
400
350
200
300
150
250
200
100
150
100
50
50
0
0
0
200
400
600
800
1000
1
0
1
0
0
200
400
600
800
1000
1200
1400
Расход воздуха м³/ ч
Расход воздуха м³/ ч
Lwa,
Диапазон частот, Гц
Lwa,
Диапазон частот, Гц
Общий
Общий
дБ(А)
63
125
250
500
1k
2k
4k
8k
дБ(А)
63
125
250
500
1k
2k
4k
8k
ОДНОФАЗНЫЕ
ОДНОФАЗНЫЕ
Вход
68,8
69,5
69,7
66,9
65,1
63,3
61,1
59,2
54,5
Вход
65,1
57,2
60,2
62,2
62,1
60
57,7
54,6
48
Выход
73,8
74,5
74,7
71,9
70,1
68,3
66,1
64,2
59,5
Выход
70,1
62,2
65,1
67,2
67,1
65
62,7
59,6
52,8
Условия измерений L=600м3/ч Ps=400Па
Условия измерений L=700м3/ч Ps=350Па
750
600
700
500-300/28-2Е
550
500-300/28-4E
650
500
600
450
550
400
500
450
350
400
300
350
250
300
200
250
150
200
150
100
100
50
50
0
0
0
0
1.
0
1.
0
2.
0
2.
0
0
400
800
1200
1600
2000
2400
2800
Расход воздуха м³/ ч
Расход воздуха м³/ ч
Lwa,
Диапазон частот, Гц
Lwa,
Диапазон частот, Гц
Общий
Общий
дБ(А)
63
125
250
500
1k
2k
4k
8k
дБ(А)
63
125
250
500
1k
2k
4k
8k
ОДНОФАЗНЫЕ
ОДНОФАЗНЫЕ
Вход
66,5
70,3
68,9
68,4
64,8
60,2
56,2
53
48
Вход
64
61
67,2
64,3
61,6
58,3
55,3
52,2
45
Выход
71,5
75,3
73,9
73,4
69,8
65,2
61,2
58
56
Выход
69
66
72,2
69,3
66,6
63,3
60,3
57,2
51
Условия измерений L=1000м3/ч Ps=350Па
Условия измерений L=800м3/ч Ps=350Па
8
VKPN-EC
1000
750
700
600-300/28-2Е
600-300/31-2E
650
800
600
550
500
600
450
400
350
400
300
250
200
200
150
100
0
50
0
1000
2000
3000
4000
0
0
0
1.
0
1.
0
2.
0
2.
0
Расход воздуха м³/ ч
Расход воздуха м³/ ч
Lwa,
Диапазон частот, Гц
Диапазон частот, Гц
Общий
Lwa,
дБ(А)
63
125
250
500
1k
2k
4k
8k
Общий
дБ(А)
63
125
250
500
1k
2k
4k
8k
ОДНОФАЗНЫЕ
ОДНОФАЗНЫЕ
Вход
73
64,3
73,8
69,7
71,2
67,2
65,6
60,3
57,1
Вход
67,1
71,9
68,9
65,6
64,2
62,2
58,7
56,1
51
Выход
78
69,3
78,8
74,7
76,2
72,2
70,6
65,3
62,1
Выход
72,1
76,9
73,9
70,6
69,2
67,2
63,7
61,1
56,1
Условия измерений L=2165м3/ч Ps=594Па
Условия измерений L=1500м3/ч Ps=350Па
1000
1200
600-350/31-2Е
600-350/40-2D
1000
800
800
600
600
400
400
200
200
0
0
0
1000
2000
3000
4000
5000
6000
7000
0
1000
2000
3000
4000
Расход воздуха м³/ ч
Расход воздуха м³/ ч
Lwa,
Диапазон частот, Гц
Lwa,
Диапазон частот, Гц
Общий
Общий
дБ(А)
63
125
250
500
1k
2k
4k
8k
дБ(А)
63
125
250
500
1k
2k
4k
8k
ОДНОФАЗНЫЕ
ОДНОФАЗНЫЕ
Вход
70,2
69,4
71,8
69,2
68
64,1
63
57,5
53,8
Вход
72,7
65,2
64,3
71,7
71,6
65,8
64,6
59,9
60
Выход
75,2
74,4
76,8
74,2
73
69,1
68
62,5
58,8
Выход
79,3
69,4
67,5
75
74,2
75,7
72,5
66,1
63,8
Условия измерений L=2300м3/ч Ps=400Па
Условия измерений L=3700м3/ч Ps=600Па
9
1000
700-400/31-2Е
700-400/40-2D
1000
800
800
600
600
400
400
200
200
0
0
0
1000
2000
3000
4000
5000
6000
7000
0
1000
2000
3000
4000
Расход воздуха м³/ ч
Расход воздуха м³/ ч
Lwa,
Диапазон частот, Гц
Lwa,
Диапазон частот, Гц
Общий
Общий
дБ(А)
63
125
250
500
1k
2k
4k
8k
дБ(А)
63
125
250
500
1k
2k
4k
8k
ОДНОФАЗНЫЕ
ТРЁХФАЗНЫЕ
Вход
70,9
70,2
71,8
69,4
68,6
64,8
63,6
58,2
54,8
Вход
72,4
61,8
63,6
70,8
70,4
65,6
64,8
59
64
Выход
75,9
75,2
76,8
74,4
73,6
69,8
68,6
63,2
59,8
Выход
79,2
64,8
66,3
72,8
74,5
75,6
72,2
65,6
66,2
Условия измерений L=2400м3/ч Ps=400Па
Условия измерений L=2400м3/ч Ps=400Па
1200
1600
800-500/50-4D
800-500/50-6D
1000
1200
800
800
600
400
400
200
0
0
2000
4000
6000
8000
10000
12000
0
0
2000
4000
6000
8000
10000
12000
Расход воздуха м³/ ч
Расход воздуха м³/ ч
Lwa,
Диапазон частот, Гц
Lwa,
Диапазон частот, Гц
Общий
Общий
дБ(А)
63
125
250
500
1k
2k
4k
8k
дБ(А)
63
125
250
500
1k
2k
4k
8k
ТРЁХФАЗНЫЕ
ТРЕХФАЗНЫЕ
Вход
72,5
68,1
67,1
70,7
69,8
67,3
65,3
60,3
54,8
Вход
68,8
68
67,6
66,4
65,4
63,2
61,8
58,3
54,2
Выход
79,7
72,2
69,8
72,9
75,9
76,2
72,6
66,3
59,7
Выход
75,5
70
69,7
68,9
72
73
65,9
61,5
57,2
Условия измерений L=6000м3/ч Ps=600Па
Условия измерений L=5500м3/ч Ps=400Па
10
VKPN-EC
1200
1600
900-500/50-6D
900-500/50-4D
1000
1200
800
600
800
400
400
200
0
0
0
2000
4000
6000
8000
10000
12000
0
2000
4000
6000
8000
10000
12000
Расход воздуха м³/ ч
Расход воздуха м³/ ч
Lwa,
Диапазон частот, Гц
Lwa,
Диапазон частот, Гц
Общий
Общий
дБ(А)
63
125
250
500
1k
2k
4k
8k
дБ(А)
63
125
250
500
1k
2k
4k
8k
ТРЕХФАЗНЫЕ
ТРЕХФАЗНЫЕ
Вход
72,7
74,1
71,5
70
69,6
66,8
65,6
62,5
57,8
Вход
76,2
73,4
71,1
74,1
73,5
70,9
69,1
64,9
59,6
Выход
79,7
75,9
73,4
73,3
76,4
76,7
70,8
65,9
61
Выход
83,5
76,8
73,5
76,1
79,9
79,9
76,3
70,4
64,2
Условия измерений L=7000м3/ч Ps=400Па
Условия измерений L=7500м3/ч Ps=650Па
1600
1000-500/50-4D
1200
800
400
0
0
2000
4000
6000
8000
10000
12000
Расход воздуха м³/ ч
Lwa,
Диапазон частот, Гц
Общий
дБ(А)
63
125
250
500
1k
2k
4k
8k
ТРЕХФАЗНЫЕ
Вход
81
79,6
76,7
79,1
78,5
75,3
73,7
70,1
65,6
Выход
88,3
82,7
78,7
81,2
84,9
84,6
81
75,6
69,8
Условия измерений L=9505м3/ч Ps=700Па
11
3. СХЕМЫ ПОДКЛЮЧЕНИЯ
VKPN-EC
СХЕМЫ ПОДКЛЮЧЕНИЯ
4. ОТЛИЧИЯ МЕЖДУ АСИНХРОННЫМ И ЭЛЕКТРОННО-
КОММУТИРУЕМЫМ ДВИГАТЕЛЕМ
ЕС-двигатель - это электронно-коммутируемый двигатель. Его особенность в том, что он синхронный
(АС-двигатели асинхронные). Это значит, что скорость вращения магнитного поля и ротора совпадают.
Датчики Холла
Ротор
Постоянный магнит
Статор
Подшипники
Обмотка статора
Клеммная колодка
Коммутирующая электроника
Вращающееся магнитное поле у асинхронных двигателей создаётся за счёт трехфазной обмотки или вспомога-
тельных обмоток с конденсаторами. Также его можно создать за счёт расщепленных полифазных систем.
У ЕС-вентиляторов есть встроенный в корпус блок электроники. В нем находится выпрямитель, за счет ко-
торого происходит питание от переменной сети. Он выпрямляет напряжение, делая его постоянным. Затем
происходит основная коммутация: постоянное напряжение подаётся точечными импульсами (подобно ши-
ротно-импульсной модуляции, однако вместо каких-либо сигналов подаётся напряжение) с высокой скоро-
стью на обмотки статора. Таким образом, напряжённость магнитного поля вокруг статора постоянно меня-
ется. Это заставляет ротор двигаться. Ротор сделан из мощных постоянных неодимовых магнитов. Попадая
во вращающееся магнитное поле, они очень плавно и бесшумно приходят в движение. Электроника распоз-
наёт, в каком положении находится ротор относительно обмоток - за это отвечают датчики Холла.
14























///////////////////////////////////////
