SHACMAN Delong F3000 Евро 3. Электрические схемы (2009 год)

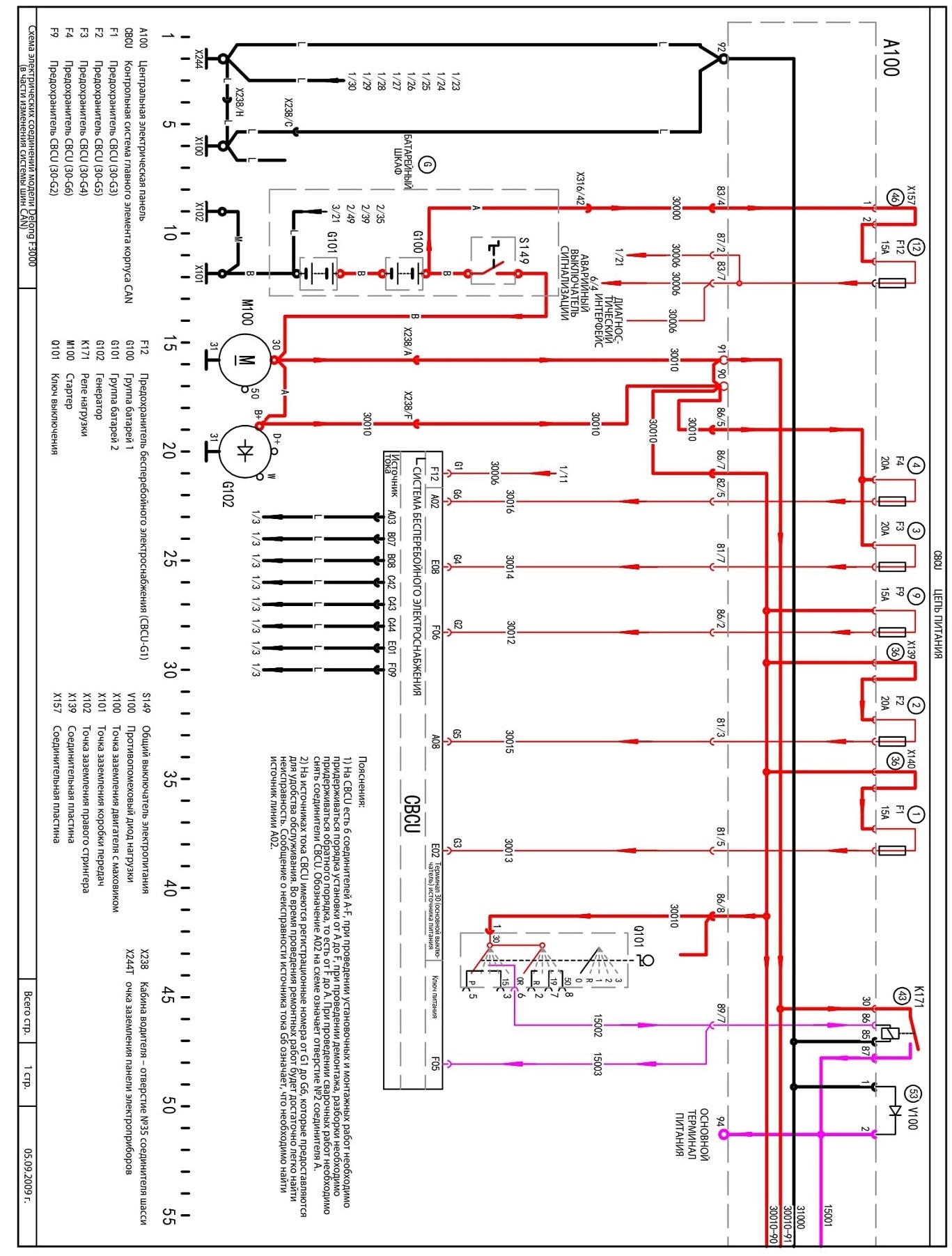

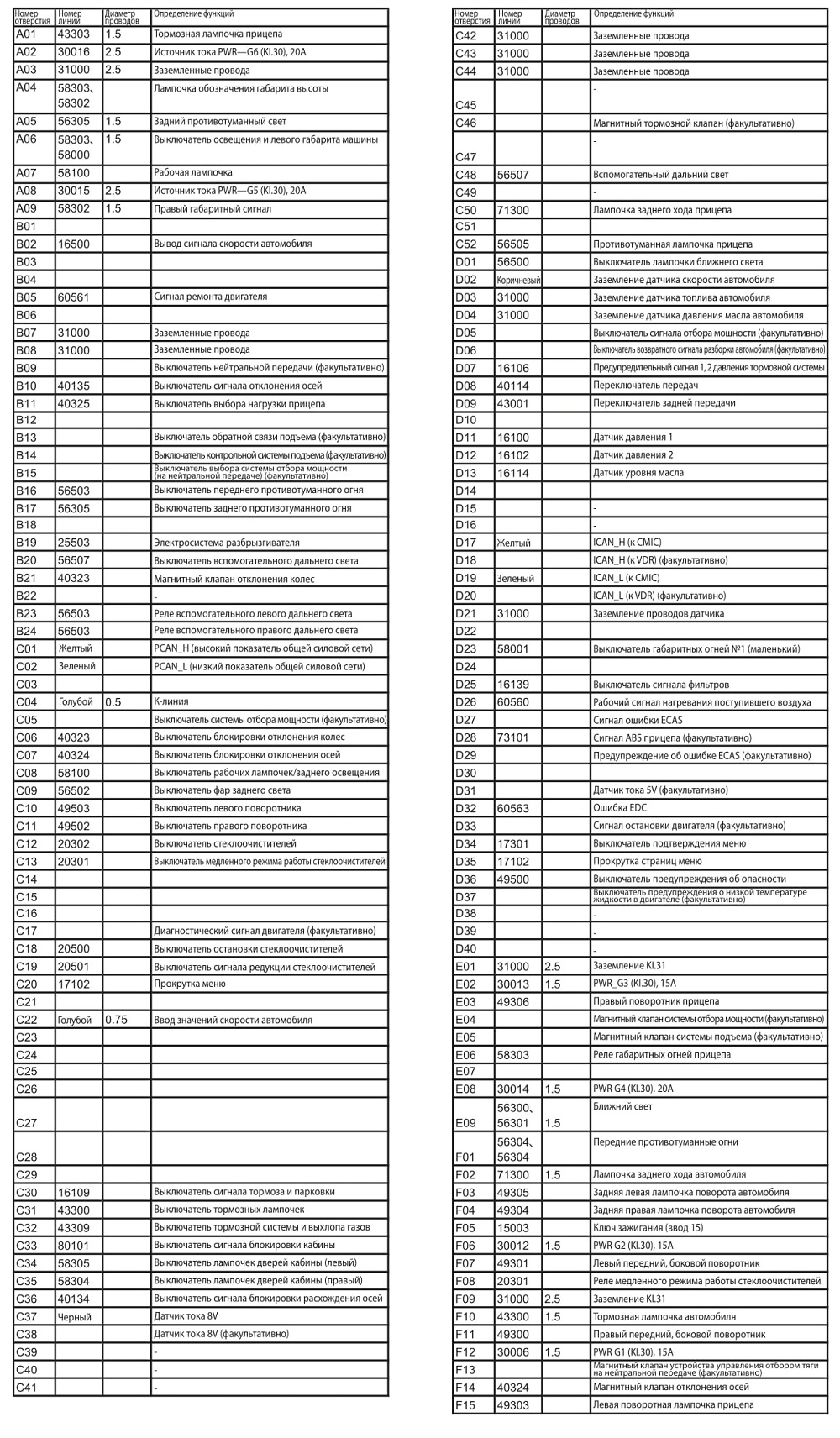

CBCU Цепь питания

Схема электрических соединений модели Delong F3000 (в части изменения системы шин CAN)

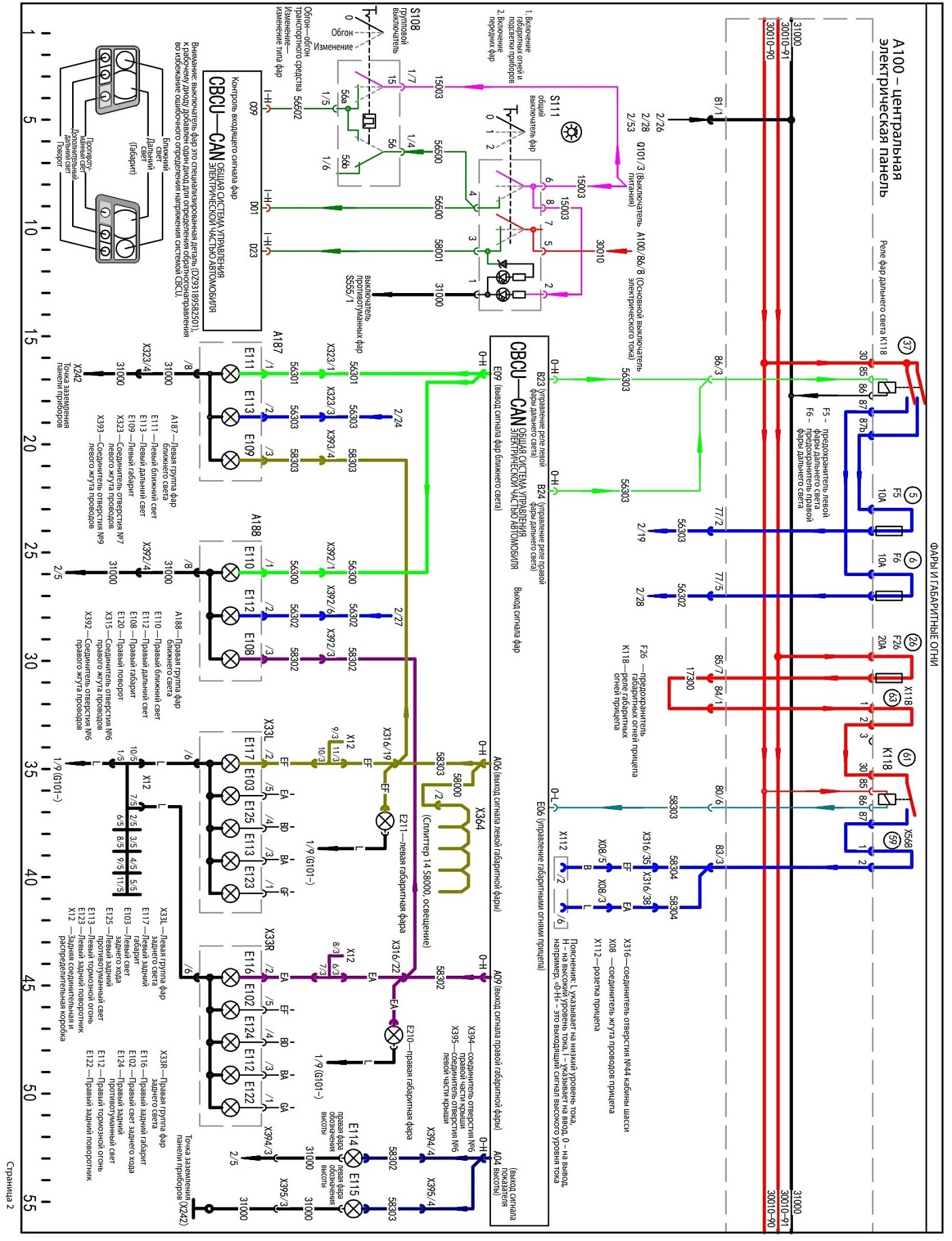

Фары и габаритные огни

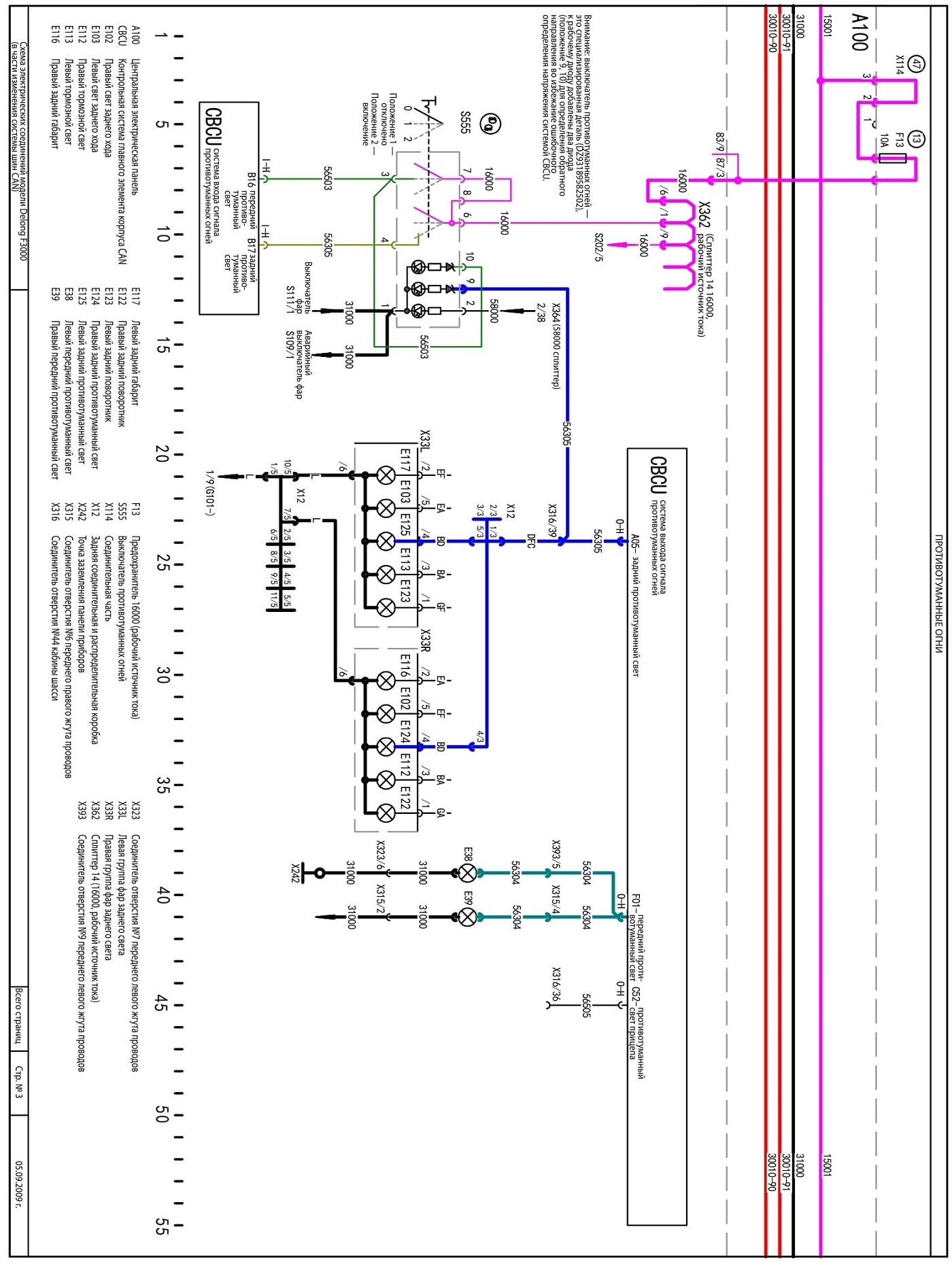

Противотуманные огни

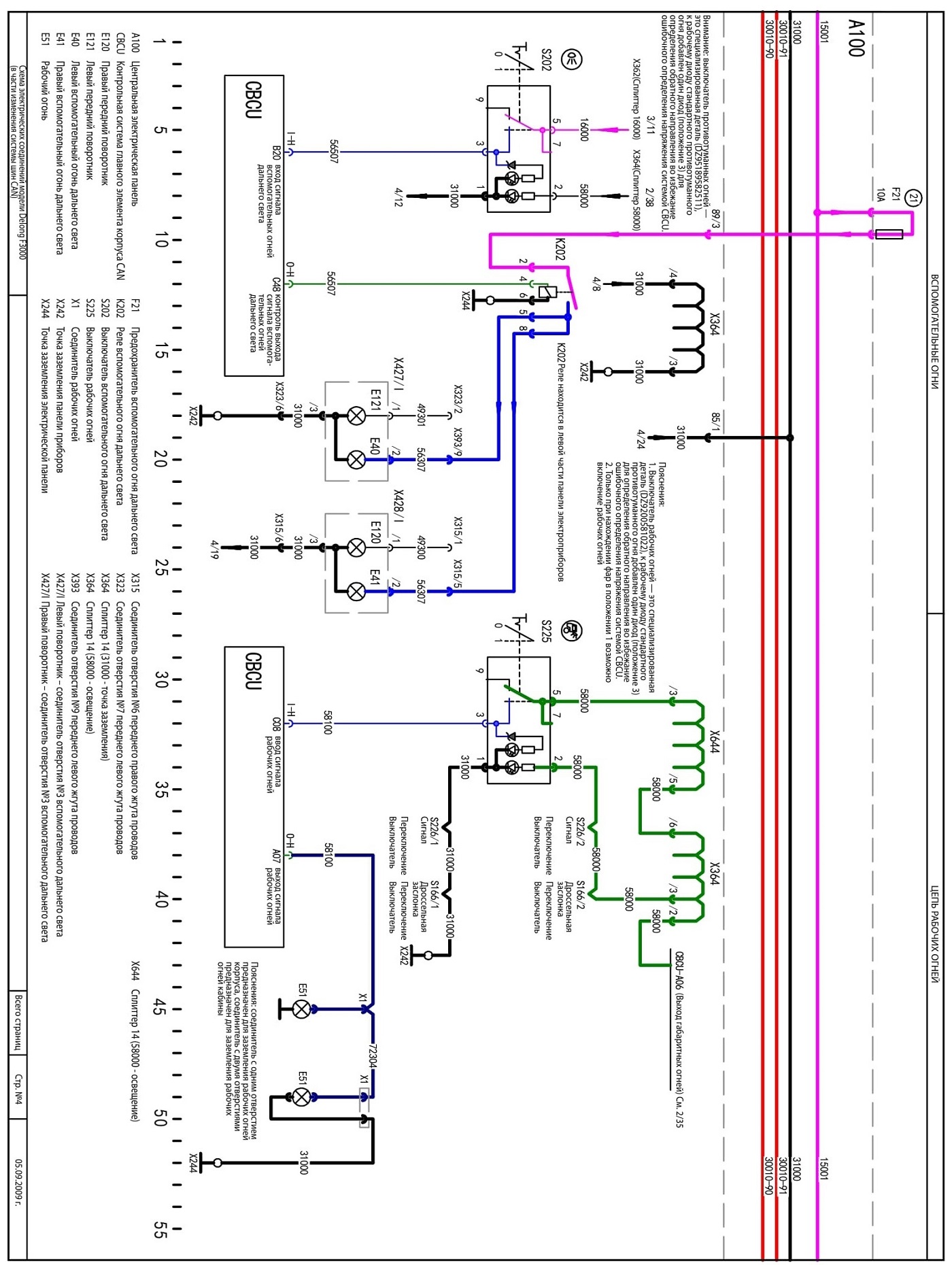

Вспомогательные огни

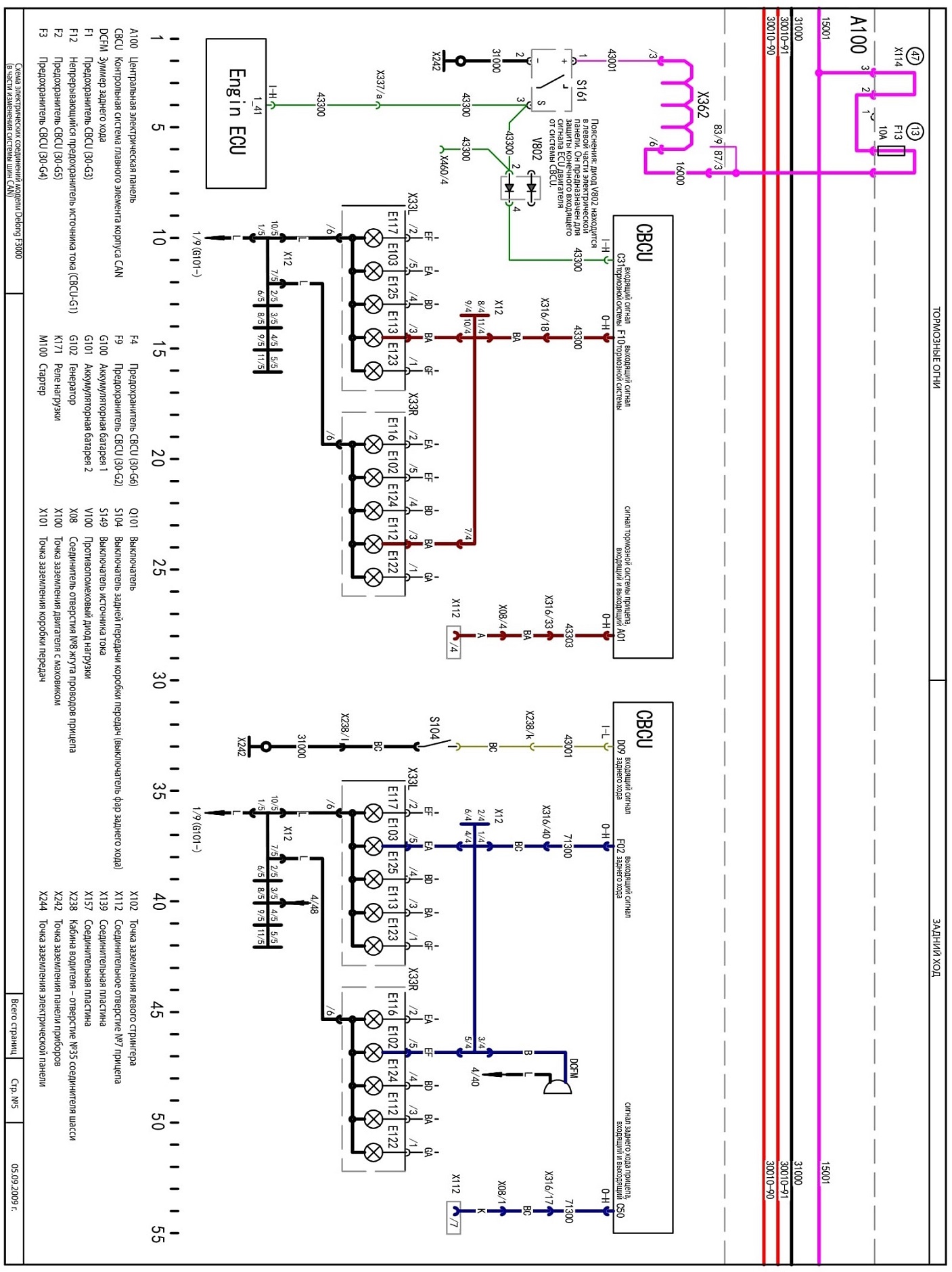

Тормозные огни / Задний ход

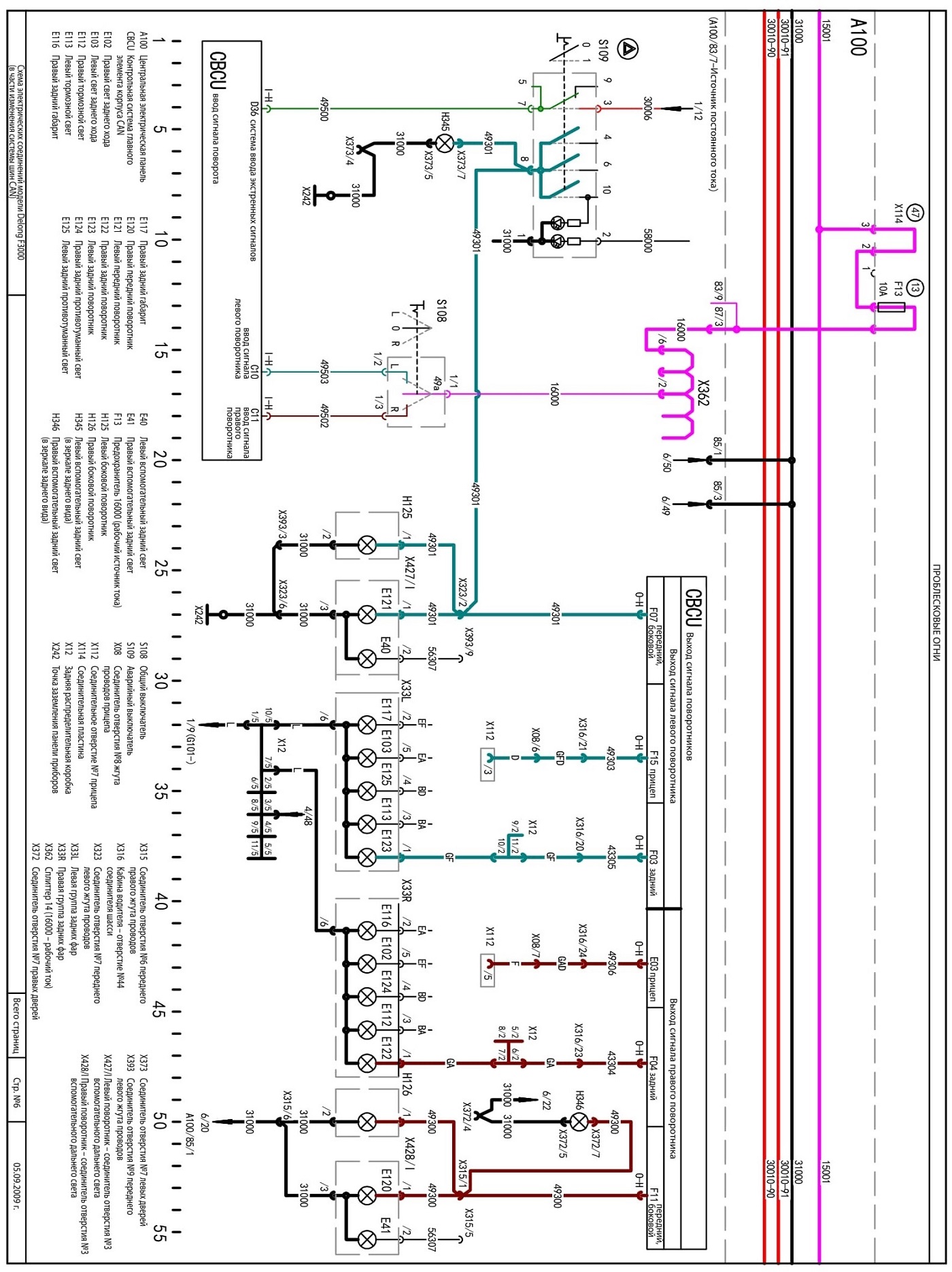

Проблесковые огни

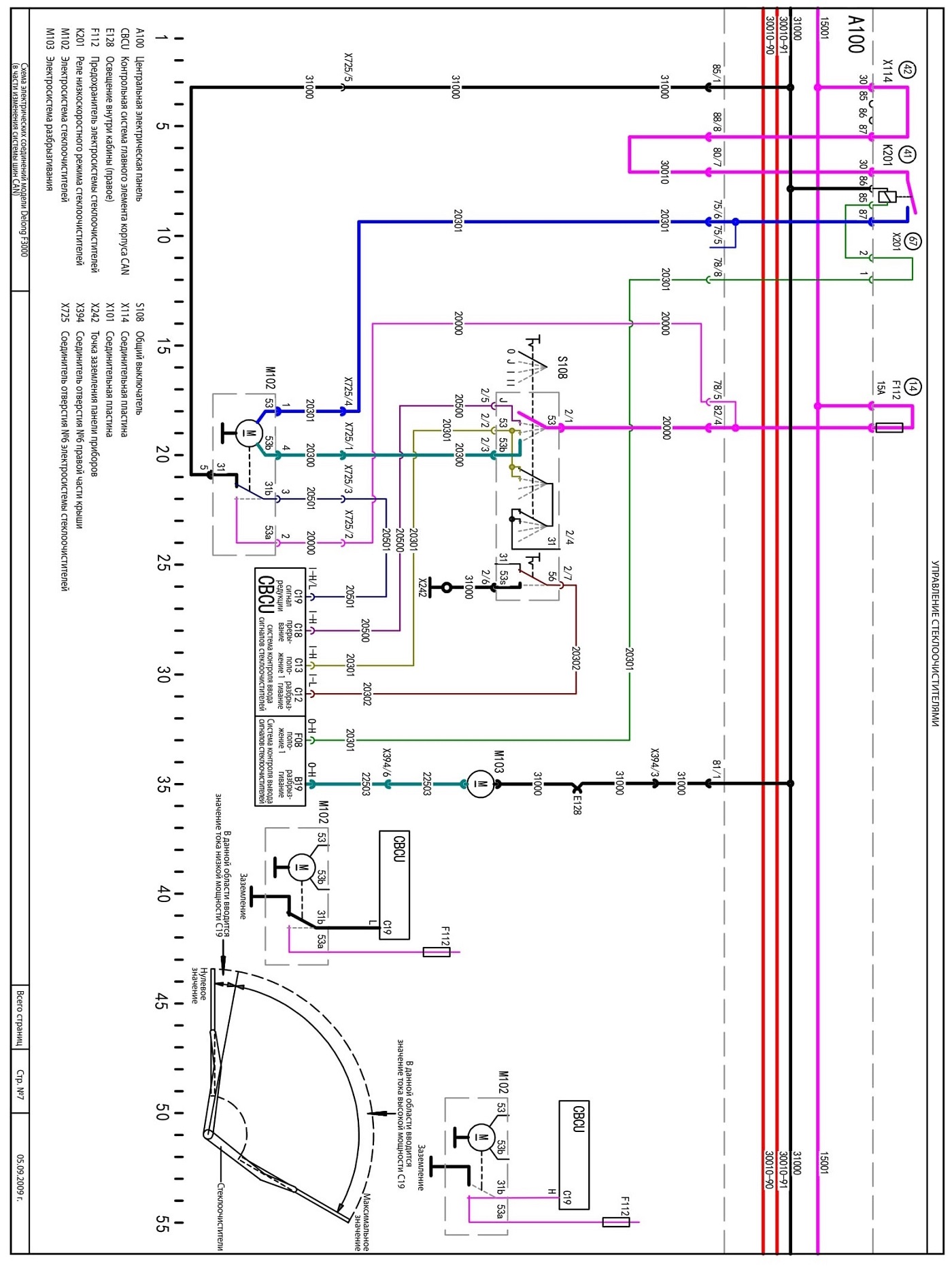

Управление стеклоочистителями

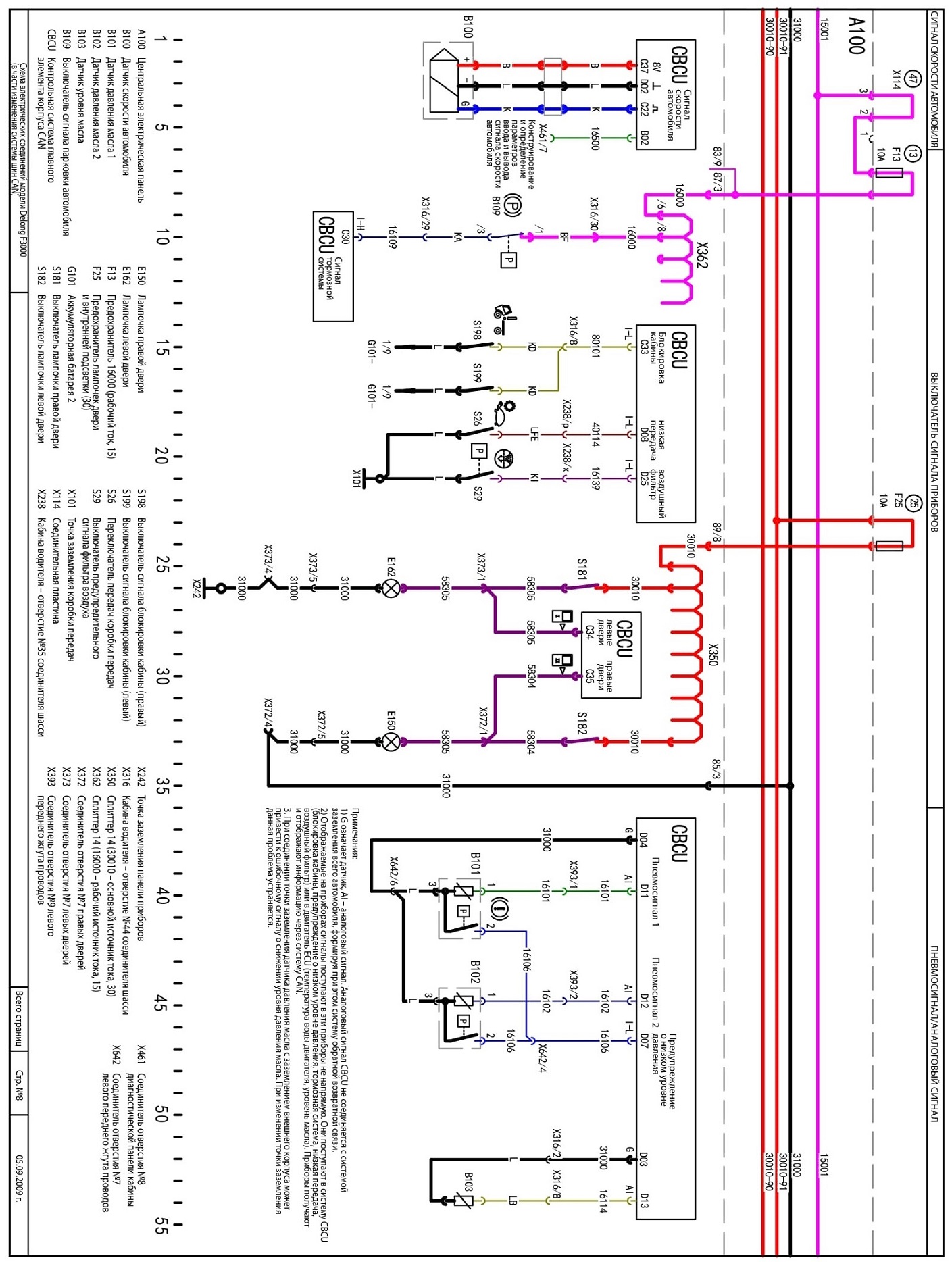

Сигнал скорости автомобиля / Выключатель сигнала приборов / Пневмосигнал аналоговый сигнал

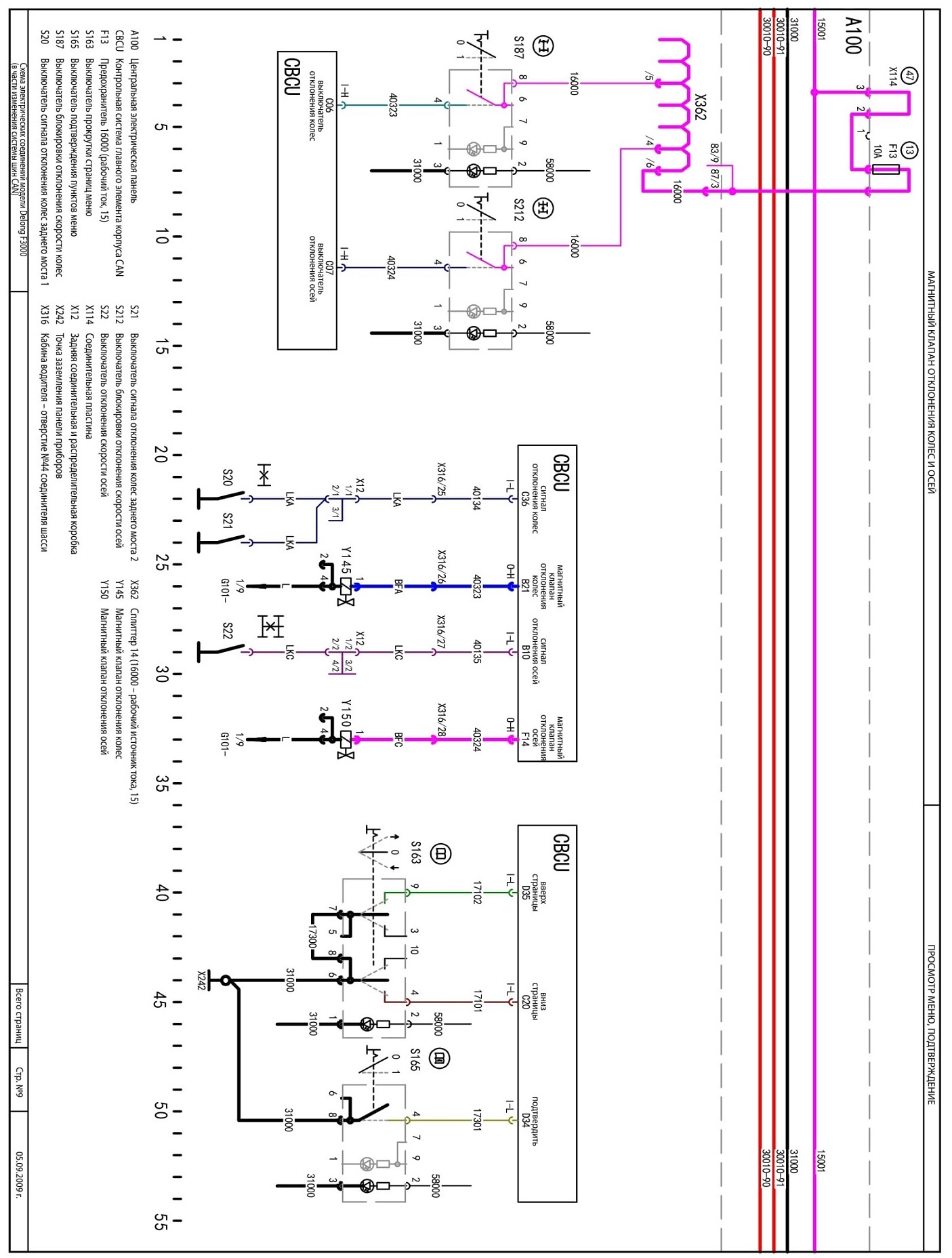

Магнитный клапан отклонения колёс и осей / Просмотр меню, подтверждение

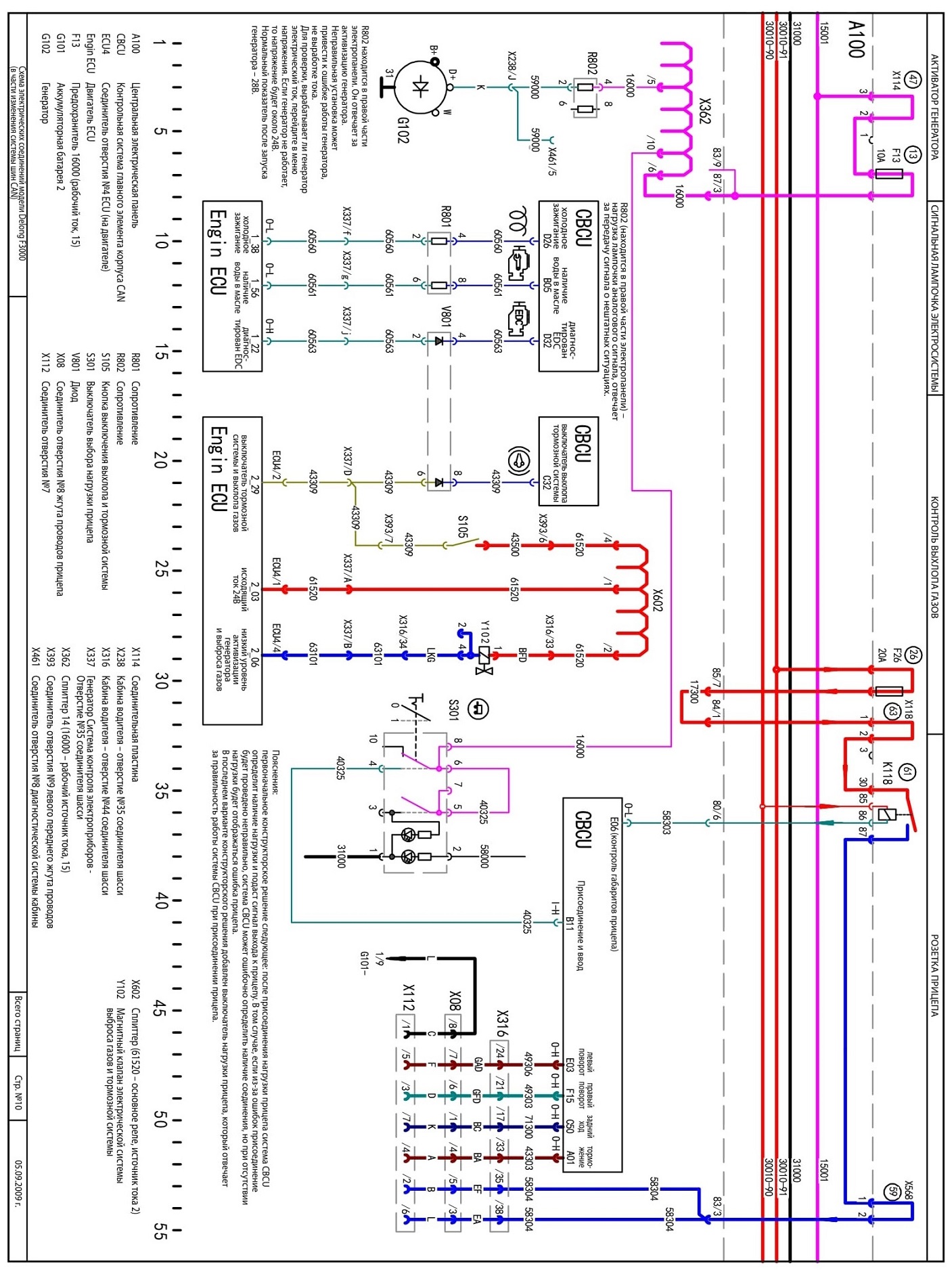

Активатор генератора / сигнальная лампочка электросистемы  / контроль выхлопа газов   / розетка прицепа

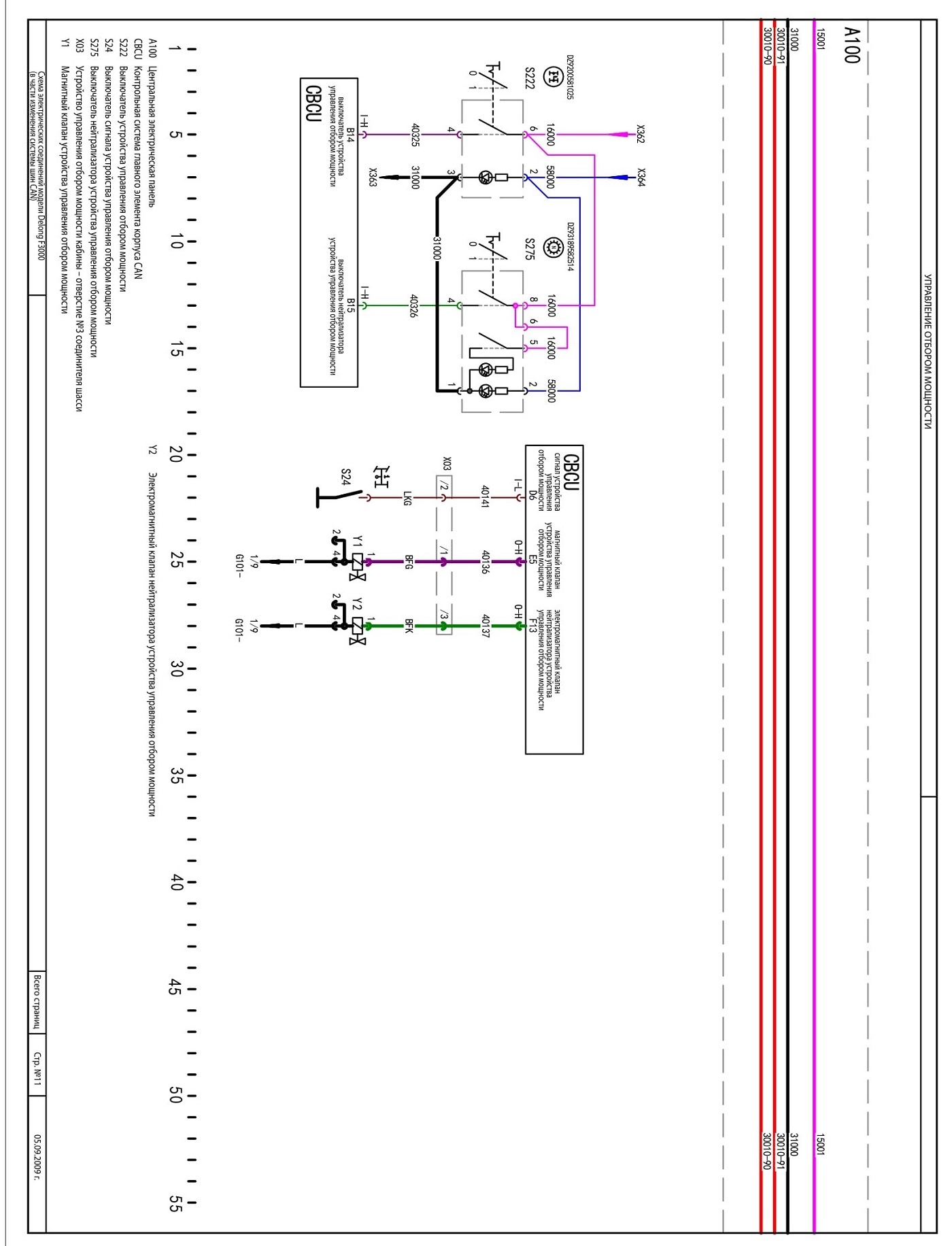

Управление отбором мощности

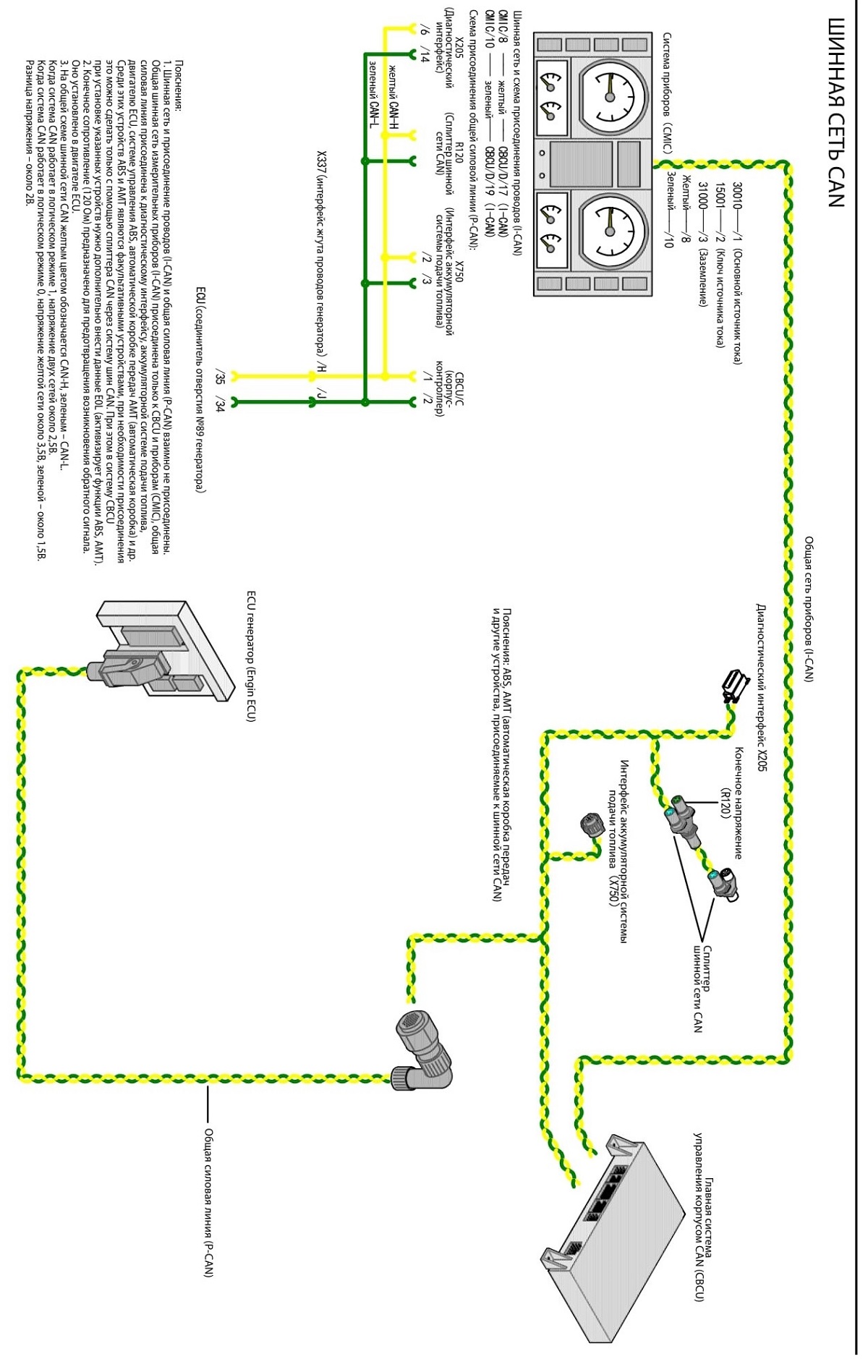

Шинная сеть Can

///////////////////////////////////////
