Руководство по эксплуатации
гидравлического ретардера
FAST FH400B
Предупреждение:
1. Данная продукция является вспомогательным тормозным устройством и
не может заменять основную тормозную систему автомобиля.
2. Данная продукция не может использоваться в качестве стояночного
тормоза автомобиля.
3. Данную продукцию запрещено использовать на скользкой, обледенелой
дороге.
4. Перед использованием продукции, следует внимательно прочитать
данное руководство по эксплуатации.

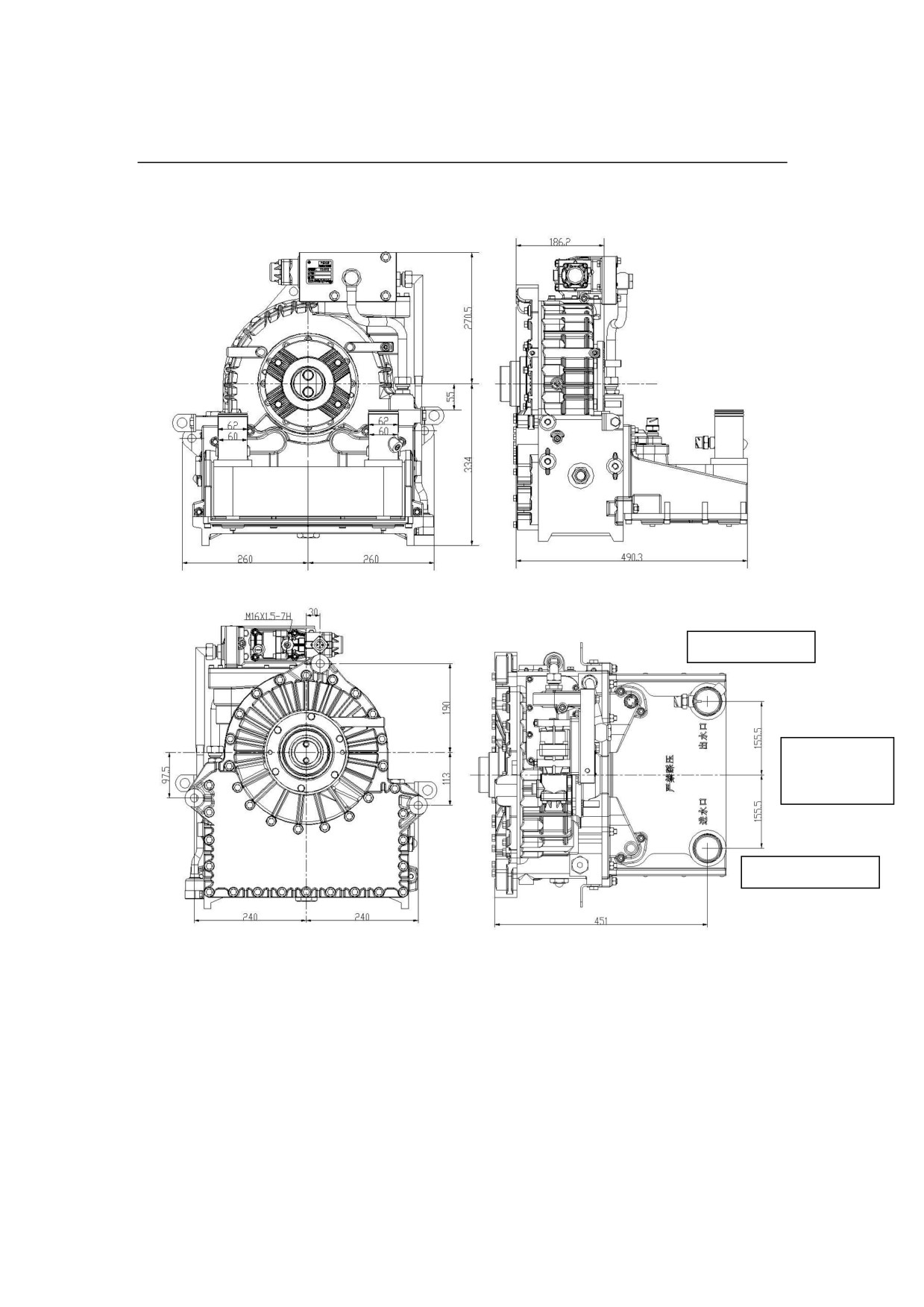

Монтажный чертеж (с размерами)
Выпускное отверстие
Понижение давления
запрещено
Впускное отверстие
2
Основные технические параметры
Модель ретардера
FH400B
Номинальный входящий крутящий момент, (об\мин.)
2800
Максимальный тормозной момент, (Н\м)
4000
Обороты при максимальном тормозном моменте,
1200
(об\мин.)
Объем масла, (л)
9
Вес агрегата (без масла), (кг)
100
Рабочий ток, (А)
<1
Потеря мощности (при вращении приводного вала
<2
менее 1500 об\мин), (кВт)
Время
Включение ретардера
<1.7
срабатывания,
Выключение ретардера
<1.2
(сек)
Совместимость с АБС
Совместим
Объем охлаждающей жидкости в радиаторе
Около 3
ретардера, (л)
Температура поверхности ретардера, (°С)
<160
Основные преимущества:
„ Надежное вспомогательное тормозное оборудование, повышающее
безопасность движения автомобиля.
„ Эффективно повышает производительность автомобиля, экономит затраты и
время.
„ Эффективно снижает износ основного тормозного механизма, увеличивает
срок службы шин.
„ Обладает функцией преодоления спуска в режиме заданной скорости, чем
3
эффективно снижает трудозатраты водителя.
„ Позволяет выполнять торможение эффективно в течение продолжительного
времени, не вызывая термического износа деталей, поэтому подходит для
преодоления продолжительных спусков.
„ Обеспечивает плавное, ровное торможение, без рывков, что повышает
комфортабельность автомобиля.
„ Низкая температура при работе, что предотвращает наличие скрытых угроз
для автомобиля.
„ Низкое потребление рабочего тока, не вызывает помех в работе
электрической системы автомобиля, поэтому отсутствует необходимость в
дополнительной установке АКБ большей емкости.
„ Высокие показатели тормозного момента, облегченный вес, компактная
конструкция агрегата.
„ Подходит для бортовых автомобилей, спецавтотехники, пассажирских
автобусов и т.д.
4
● Руководство по эксплуатации ретардера
Существует два способа управления ретардером: в режиме ручного и
ножного управления.
Режим ручного управления
В ручном режиме управления существует
5 функциональных положений
переключателя: а именно режим
постоянной заданной скорости
движения
транспортного
средства
и
четыре
тормозные ступени.

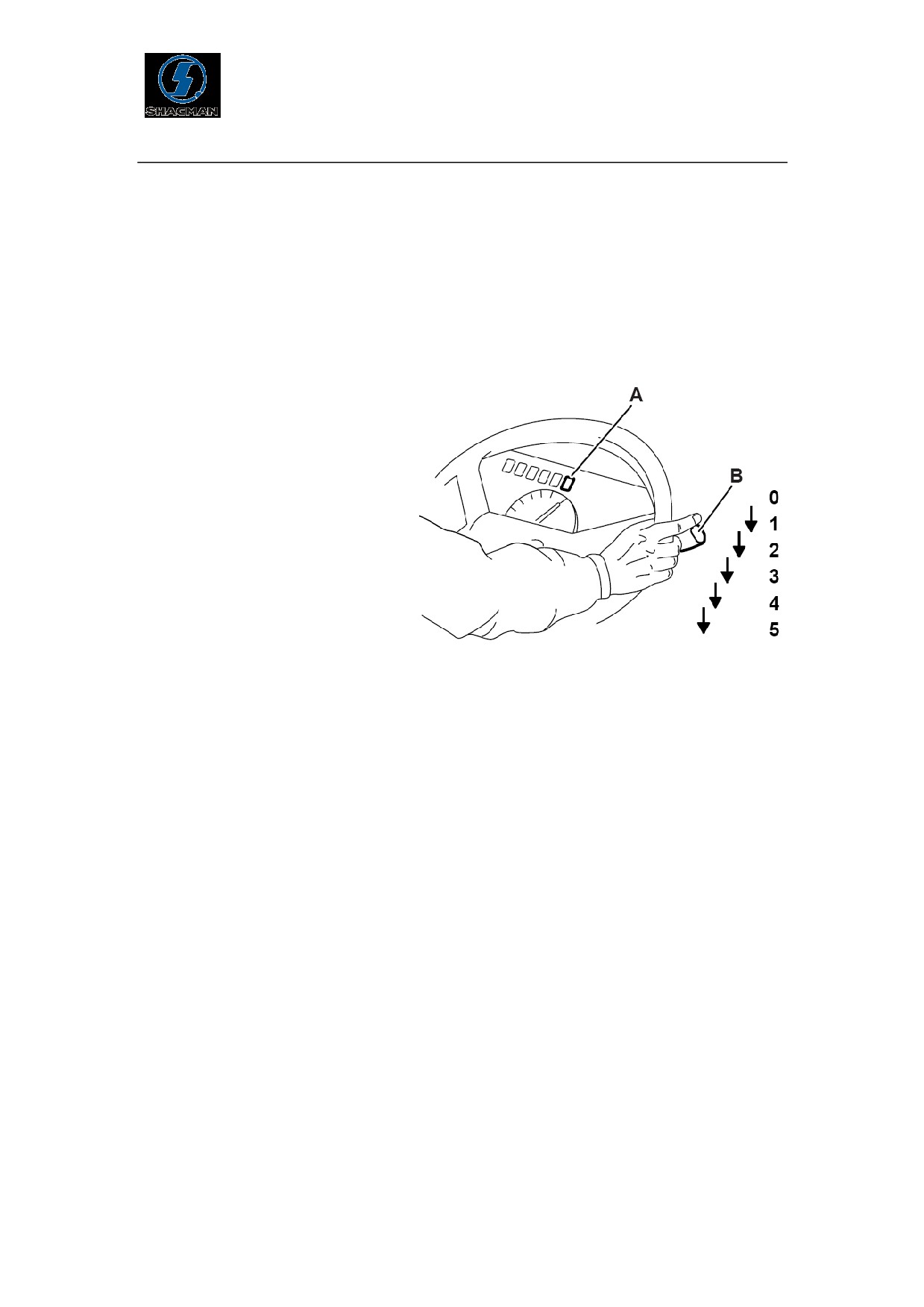

A Контрольная лампа ретардера
B Переключатель
тормозных
ступеней
ретардера
(устанавливается
на
автомобиле в специально
предусмотренном месте)
0
Ретардер в положении «Выкл.ª
1
Режим постоянной заданной
скорости
2
Тормозная ступень «1ª
3
Тормозная ступень «2ª
4
Тормозная ступень «3ª
5
Тормозная ступень «4ª

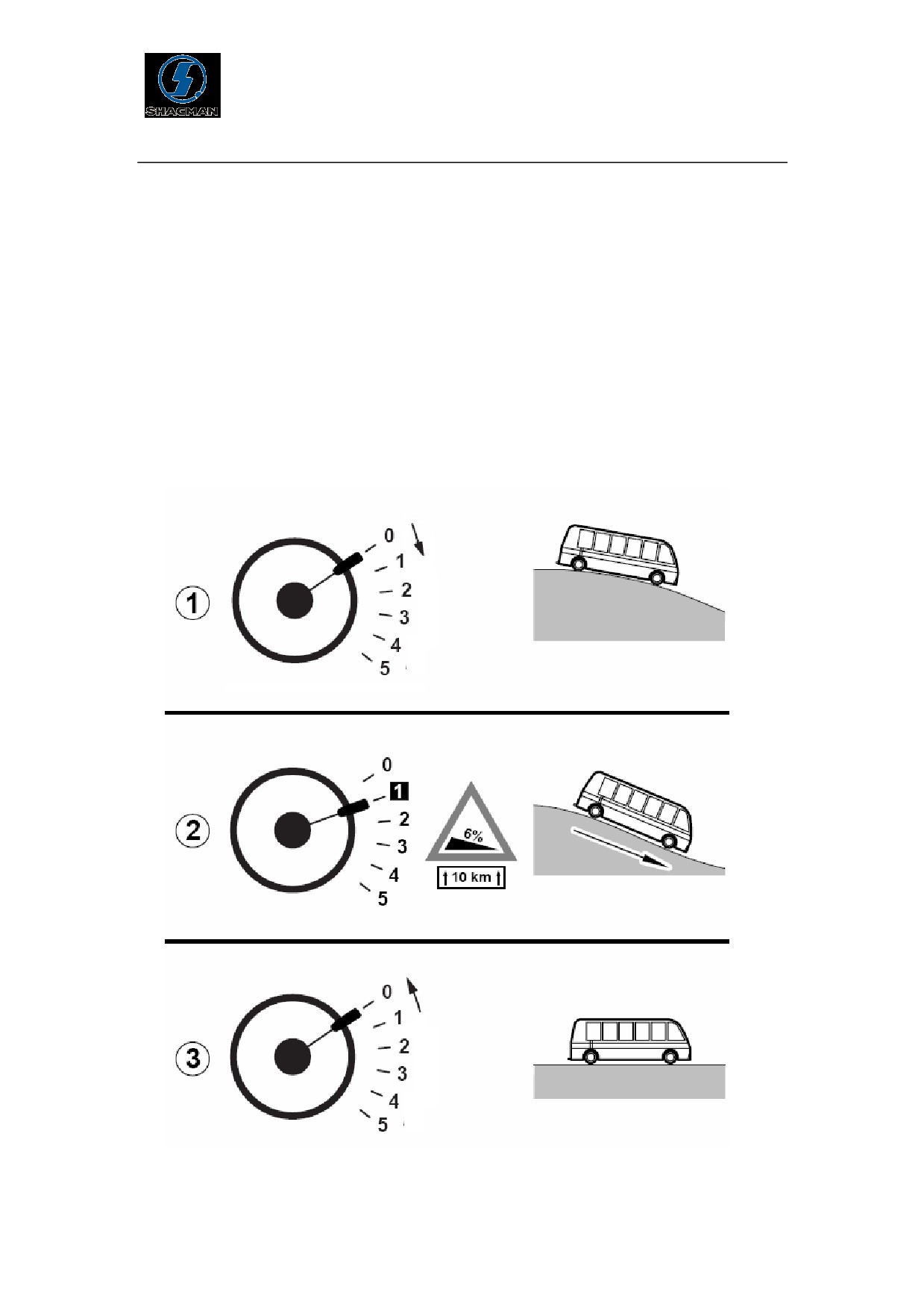

Использование режима постоянной заданной скорости движения
транспортного средства
1. Установить скорость.
2. При движении на необходимой скорости запустить функцию
«Постоянная заданная скоростьª. Ретардер будет обеспечивать движение
автомобиля с постоянной заданной скоростью в рамках максимального
тормозного момента ретардера.
Если режим «Постоянная заданная скоростьª уже функционирует, и при
этом существует необходимость заново задать постоянную скорость для спуска
по склону, после перемещения рычага в положение «0ª следует снова перевести
рычаг в положение «1ª.
Если при работающем режиме «Постоянная заданная скоростьª скорость
5
движения ТС увеличилась, необходимо производить регулирование скорости
движения автомобиля основным рабочим тормозом.
Если рычаг переключателя не будет расположен в положении «1ª, функция
автоматической регулировки будет незамедлительно отключена.
Если при использовании режима
«Постоянная заданная скоростьª
произойдет перегрев ретардера (о чем водитель будет оповещен мигающим
сигналом контрольной лампы), ретардер автоматически понизит обороты или
осуществит выход из режима работы.
Чтобы повторно запустить функцию «Постоянная заданная скоростьª,
следует подождать, пока контрольная лампа перестанет мигать, затем снова
перевести рычаг в режим «Постоянная заданная скоростьª.
3. Выйти из режима постоянная скорость.
6
Использование режима тормозных ступеней
Режимы
«2ª-«5ª являются режимами тормозных ступеней с
последовательно увеличивающимся тормозным моментом.
Следует рационально подходить к выбору тормозной ступени в зависимости
от массы ТС, дистанции торможения и прочих параметров.
Чтобы добиться подходящего тормозного момента следует перемещать
рычаг переключателя режимов ретардера в порядке очередности.
Для снижения тормозного момента можно перевести рычаг переключения
ретардера с повышенной тормозной ступени на пониженную.
После завершения процесса торможения следует перевести рычаг
переключателя ретардера в положение «0ª.
7

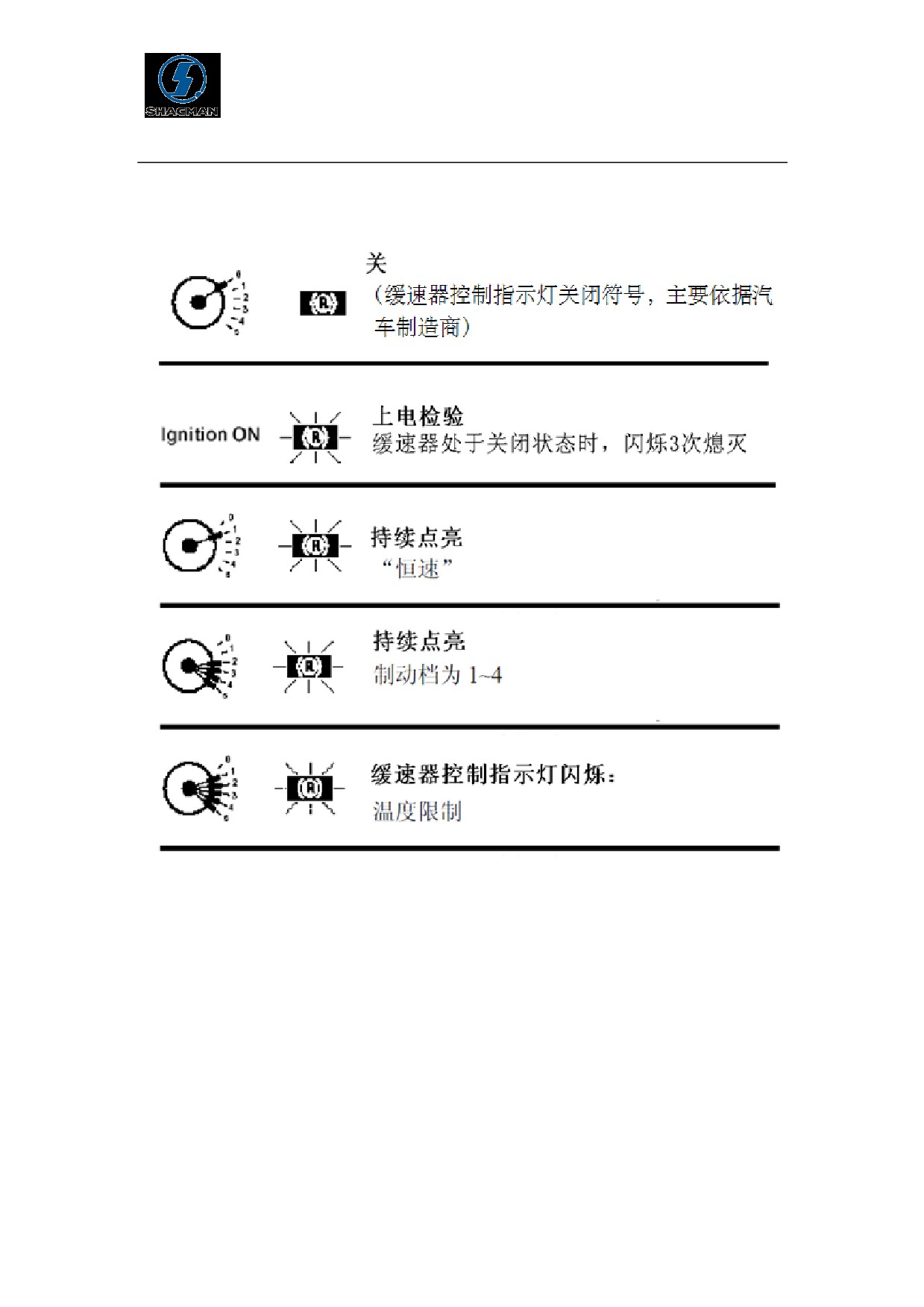

Режим работы контрольной лампы
- Выключена (не горит): символ обозначает, что контрольная лампа
ретардера выключена (наличие функции зависит от производителя
автомобилей);
- Проверка при подаче питания: осуществляется при нахождении
переключателя ретардера в положении «выкл.ª (наличие функции
зависит от производителя автомобилей);
- Горит постоянно: включен режим «Постоянной заданной скоростиª;
- Горит постоянно: включен режим тормозных ступеней «1ª - «4ª;
- Индикатор мигает: выявлены ограничения по температуре.
8

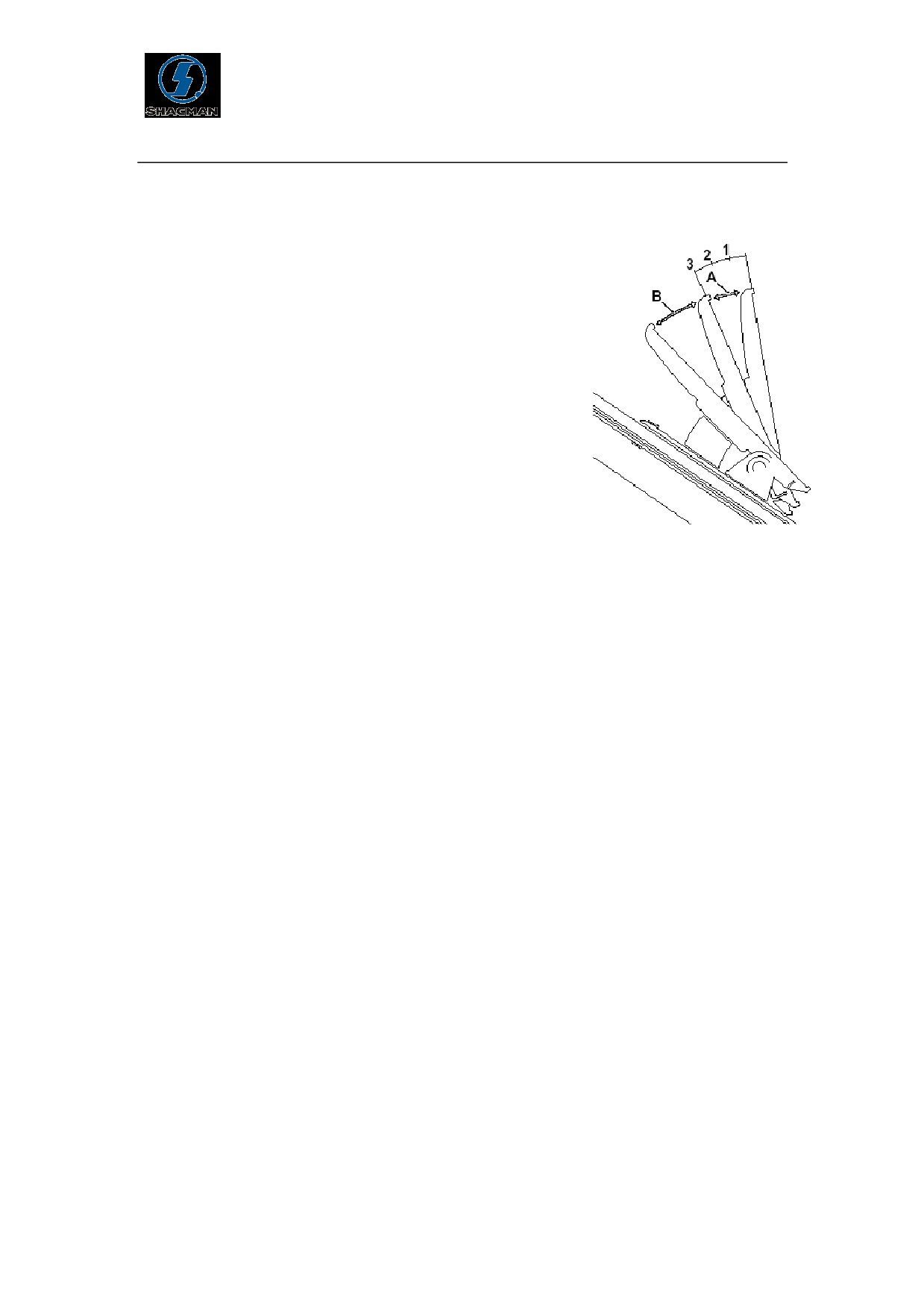

Режим ножного управления
А Ретардер функционирует самостоятельно
В Ретардер функционирует одновременно
с основной рабочей тормозной системой.
1.
Аналогично тормозной ступени «2ª в режиме
ручного управления;
2.
Аналогично тормозной ступени «3ª в режиме
ручного управления;
3.
Аналогично тормозной ступени «4ª в режиме
ручного управления;
Основные принципы управления ретардером
при помощи педали такие же, как и при управлении
в ручном режиме.
На автомобилях, оснащенных переключателем отключения работы режима
ножного управления ретардером, при активации работы такого переключателя,
управление ретардером с помощью педали становится невозможным.
В режиме ножного управления функция постоянной заданной скорости
отсутствует.
Внимание:
При эксплуатации ТС в условиях низких температур окружающей среды
первое время после запуска автомобиля торможение с помощью ретардера
может происходить с задержкой.
Рекомендации:
В процессе торможения при помощи гидравлического ретардера
кинетическая энергия автомобиля преобразуется в термодинамическую.
Одновременно с этим, происходит отвод тепла через циркулирующую
охлаждающую жидкость двигателя.
Если температура охлаждающей жидкости двигателя и температура масла
ретардера превышают заданные значения, ретардер с помощью сигналов
оповещает об этом водителя и постепенно выходит из режима торможения.
Для более эффективного использования функционала гидравлического
ретардера, а также во избежание выхода агрегата из режима торможения после
подачи сигнала, при его эксплуатации следует рационально подходить к выбору
скорости движения по склону и оборотов двигателя в зависимости от веса ТС,
угла и длины склона, а также прочих факторов. Например, при сравнительно
небольшом весе ТС и его движении по крутому склону, необходимо повысить
обороты двигателя, чтобы обеспечить относительно низкую постоянную
заданную скорость автомобиля при спуске по склону.
9
Предупреждение
При перемещении рычага ретардера в любое рабочее положение,
необходимо обеспечить, чтобы рычаг КПП был переведен в соответствующую
передачу переднего хода, чтобы охлаждающая жидкость двигателя могла
отводить тепло, возникающее в процессе торможения. Запрещается
использовать ретардер при нахождении рычага КПП в положении нейтральной
передачи. При использовании режима постоянной заданной скорости обороты
двигателя не должны быть ниже 1600 об\мин., в тоже время следует избегать
разгона двигателя.
Следует использовать ретардер своевременно, в условиях безопасного
дорожного покрытия. Запрещается пользоваться ретардером в условиях
возникновения заснеженности, обледенения, скопления большого количества
воды и других ситуациях, когда дорожное покрытие становится скользким.
Если автомобиль не загружен, следует рационально подходить к
использованию ретардера. Рычаг переключения режимов ретардера следует
переключать в строго заданной очередности, во избежание возникновения
опасной ситуации при резком торможении.
Запрещается использовать ретардер при движении тягача по дорогам с
крутыми поворотами.
Запрещается использовать ретардер в роли стояночного тормоза.
Для улучшения эффективности работы ретардера и увеличения срока его
службы в системе охлаждения двигателя следует применять антифриз.
При переходе водоемов вброд техникой с использованием ретардера,
глубина брода не должна превышать высоту днища корпуса агрегата.
При эксплуатации и ремонте агрегата запрещается наступать или
надавливать на клапан управления и теплообменник в сборе.
10
Таблица применяемых ГСМ для гидравлического ретардера
FAST
и периодичность замены
При выборе ГСМ для ретардера следует руководствоваться
нижеследующей таблицей:
Артикул
Класс вязкости
Характеристики
Класс
по стандарту
по стандарту
DIN51502
DIN51511
HD
SAE 10W
API-CC/SF
Минеральное масло
SAE 20W20
или выше
SAE 30
Универсальное
HD
Любой класс
API-CC/SF
минеральное масло
или выше
Синтетические или
HC
SAE 0W40
API-CC/SF
частично -
SAE 5W30
или выше
синтетические масла
SAE 5W40
SAE 5W50
SAE 10W30
SAE 10W40
Принцип выбора применяемых для ретардера ГСМ следующий:
В соответствии с принципом экономичности можно выбирать ГСМ
различных классов,
подбираться которые должны в соответствии с
географическим и климатическим принципом. Для районов с тропическим
климатом следует выбирать масла высокой вязкости, для районов с
субтропическим и умеренным климатом выбирать масла средней вязкости, для
районов с холодным климатом следует выбирать масла низкой вязкости.
Периодичность замены масла ретардера
Открутить маслозаливную пробку. Первый раз залить 9 л. масла, при
замене масла в ходе последующего проведения ремонтных работ при замене
заливать
7 литров гидравлического масла или доливать масло до среднего
уровня смотрового отверстия.
Первый раз замену масла следует осуществлять после прохождения ТС
11
приблизительно 10 000 км, последующая периодичность замены масла указана в
нижеприведенной таблице. Маслосливная пробка находятся на днище корпуса
ретардера.

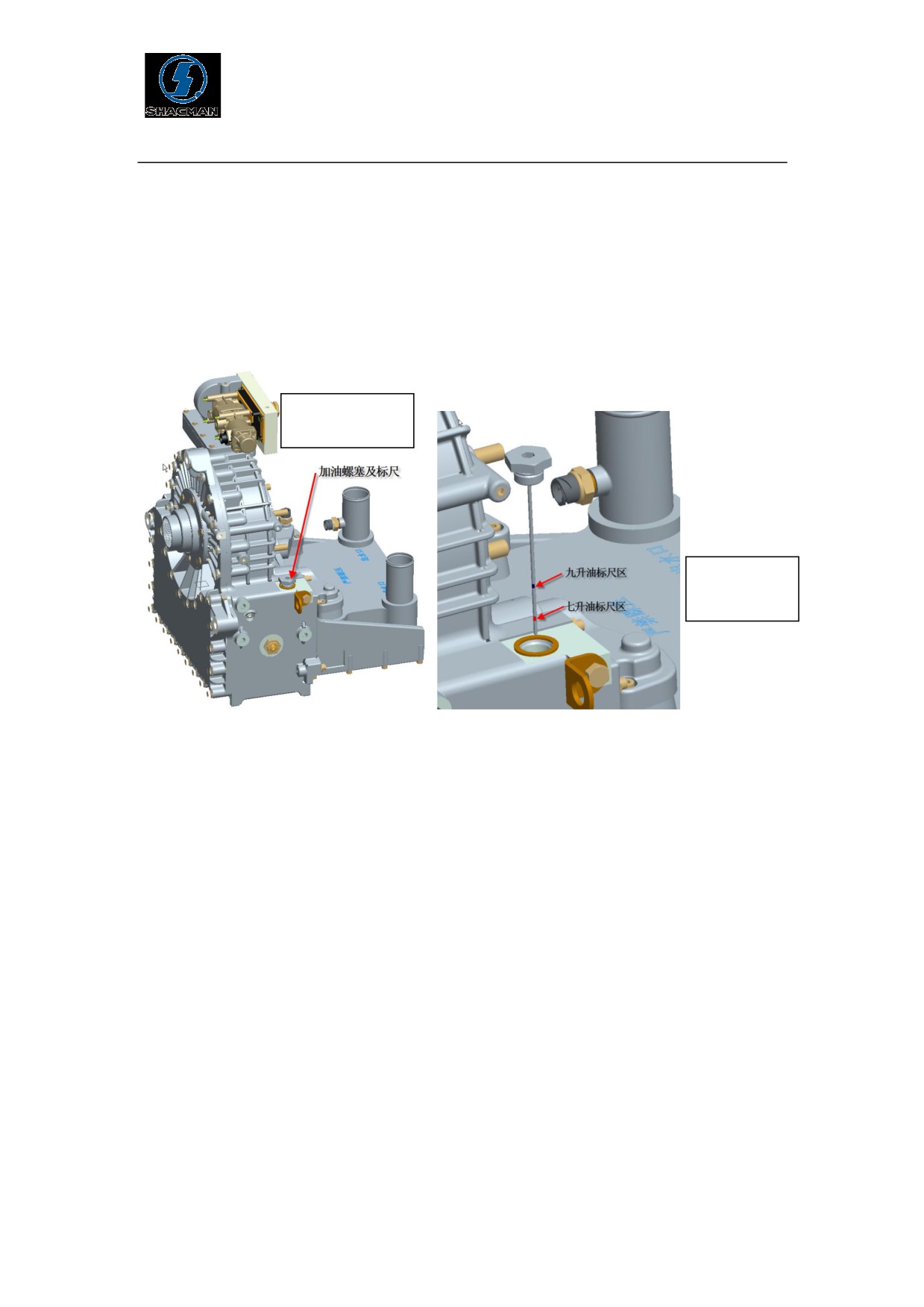

При измерении уровня масла масломерным щупом, вставить
маслозаливную пробку со щупом в маслозаливное отверстие, не закручивать,
извлечь щуп, проверить уровень масла по рискам, при необходимости долить.
Маслозаливная пробка
со щупом
Риска уровня 9 л.
Риска уровня 7л.
12
Последующая периодичность замены масла осуществляется в
соответствии с нижеследующей таблицей:
Минеральное
Универсальное
Синтетические или
масло
минеральное масло
частично
-
синтетические масла
При
нормальной
50 000 - 60 000 км
80 000 - 90 000 км
эксплуатации
коммерческих
автомобилей
При
интенсивной
50 000 - 60 000 км
эксплуатации
коммерческих
автомобилей
При
нормальной
70 000 - 80 000км
50 000 - 60 000 км
100 000 - 110 000 км
эксплуатации
пассажирских
автобусов
При
интенсивной
30 000 - 40 000 км
20 000 - 30 000 км
80 000 - 90 000 км
эксплуатации
пассажирских
автобусов
Примечание: в случае если пробег ТС меньше указанных в таблице значений,
масло следуем менять минимум раз в 2 года.
1. Под
«нормальной эксплуатациейª подразумеваются, например, грузовые
перевозки на дальние расстояния.
2. Под «интенсивной эксплуатациейª подразумевается эксплуатация, выходящая
за привычные нормы. Например, эксплуатация при высоких температурах
окружающей среды (напр., в Саудовской Аравии). Многократные спуски и
подъемы по склонам. Частые маршруты на короткие расстояния, включающие
спуски по склонам.
Для того чтобы повысить срок службы ретардера следует сокращать
временные промежутки или уменьшить промежутки по километражу между
плановой заменой масла.
13























///////////////////////////////////////
