Brauniger IQ Compeo (парапланерный прибор). Руководство по эксплуатации (2005 год)

IQ Compeo

01 февраля 2005 г. Версия 2.17

BRÄUNIGER Flugelectronic GmbH

Введение

Несмотря на то, что вполне можно включить прибор и отправиться летать с ним прямо

сейчас, мы все-таки рекомендуем потратить немного времени на чтение этого

руководства и изучение основных функций прибора.

Мы стремились сделать данное руководство максимально коротким и понятным. Для

тех, кто хочет освежить в памяти нужные функции или более глубоко изучить

необходимые ему функции, мы включили более детальное описание в Приложении.

Далее по тексту будут ссылки на подробное описание.

Как и другие руководства по эксплуатации наших приборов, последняя версия этого

руководства доступна на нашем сайте в Интернет в разделе Service/Download. Только

последняя версия содержит актуальную информацию, инновации, или технические

изменения. Поэтому мы настоятельно рекомендуем время от времени посещать наш

сайт.

Программное обеспечение прибора хранится в его внутренней Flash-памяти.

Обновление встроенного программного обеспечения до новой версии может быть

выполнено с помощью персонального компьютера самостоятельно. Необходимый для

этого кабель подключения к ПК прилагается в комплекте.

Как и любое другое электронное устройство, вы должны оберегать Compeo от

перегревания, механических повреждений, загрязнения и высокой влажности.

Старайтесь хранить и использовать прибор вдали от источников мощного

радиоизлучения (антенн).

Пожалуйста, для начала взгляните на изображение IQ Compeo на стр.2, изучите

описания на рисунках, потом, после беглого просмотра оглавления вы будете иметь

общее представление об основных возможностях прибора.

Обратите внимание на кнопки F1 и F2. Их назначение зависит от режима дисплея.

Например, после включения, F1 означает «следующая функция»,

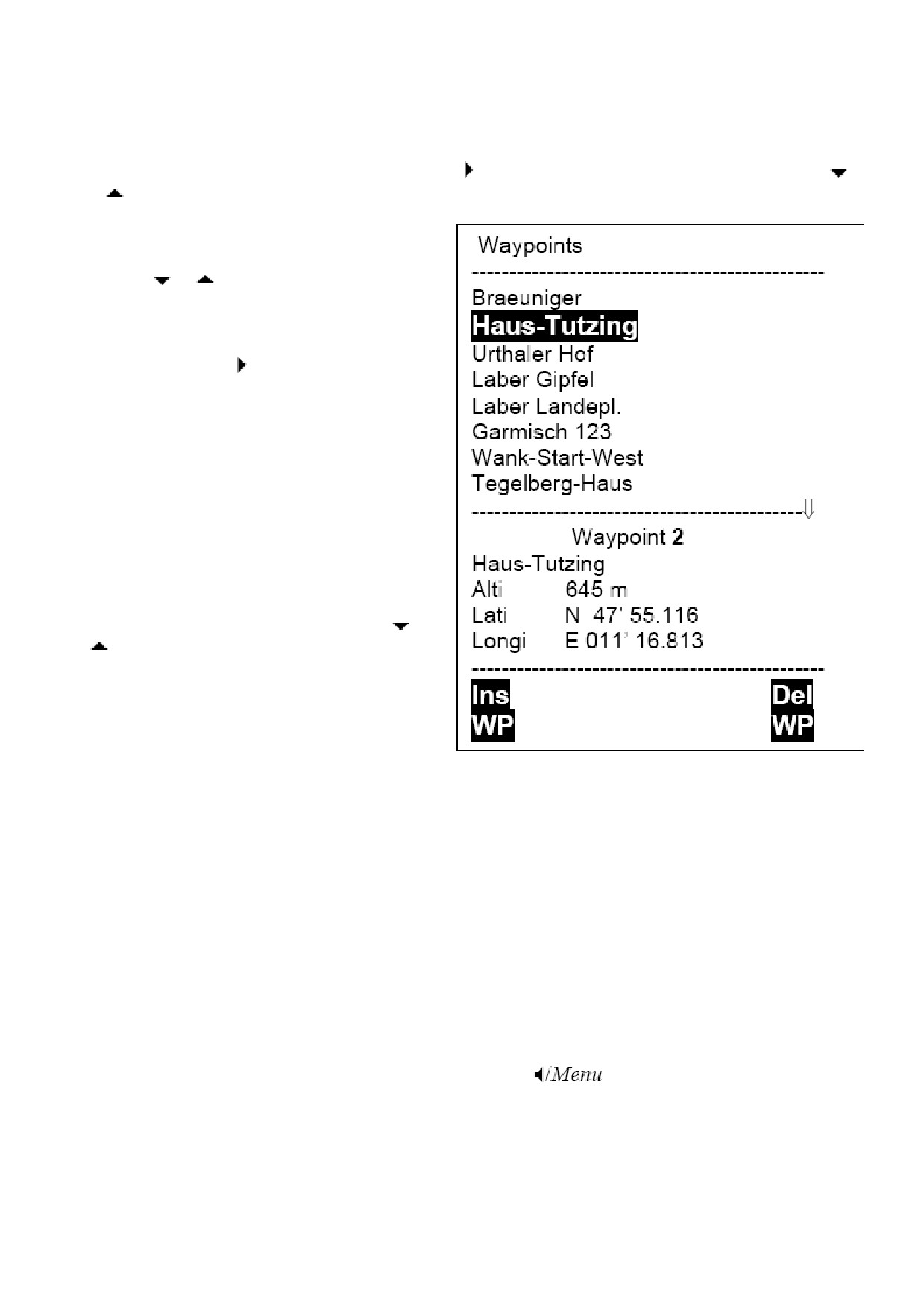

а F2 - “adopt 1013 hPa or GPS Altitude”. А в режиме списка ППМ (Set Mode for the

waypoints) F1 - добавить ППМ, а F2 - удалить ППМ. В каждом конкретном случае их

назначение (функции) отображается на дисплее.

IQ Compeo имеет режим Симулятора, который будет очень полезен в освоении всех

возможностей прибора и теории планирующего полёта в целом. В этом режиме вы

можете воспроизвести любую возможную в полёте ситуацию. Вы можете изменять

массу параметров: от силы восходящих и нисходящих потоков, воздушной скорости и

скорости относительно земли, до высоты и направления полета, а также наблюдать

как меняются показатели прибора, например, Оптимальная скорость полета или

Кольцо McCready, высота прибытия к ППМ/финишу или дистанция до ППМ/финиша, и

т.п. Звуковые сигналы также имитируются.

A Полётные функции

А1 Аналоговый вариометр

Самый важный инструмент для любого типа

планера - это, безусловно, вариометр. Он

отображает вертикальную скорость в

метрах в секунду (м/с) или футах в минуту

(фут/мин) и информирует пилота о наборе

высоты или снижении. Только при помощи

вариометра (и его звуковых сигналов) пилот

может обнаружить наиболее эффективную

зону подъема или зону «минусов».

Разрешение аналоговой шкалы дисплея -

0,2 м/с (или 40 фут/мин).

Изначально шкала отображает

подъем/снижение от 0 до +/- 4 м/с (800

фут/мин), при превышении этого порога

шкала автоматически переключается на

отображение от 4 до 8 м/с (800-1600

фут/мин) (см. рисунок).

Временная задержка (усреднитель) для

аналогового вариометра - 1,2 сек. (заводские установки). Её можно изменить в

пределах от 0,6 до 4 сек. в меню Set Mode/BasicSettings/Vario-Speed response Delay.

Учтите, если временная задержка (усреднение) слишком короткая, то вариометр

будет очень чувствителен и нестабилен, а если слишком велика - показания будут

запаздывать.

А2 Высотомер и воздушное давление

IQ-Compeo может отображать 4 независимые высоты:

Alt1 - высота над уровнем моря (QNH);

Alt2 - «относительная» высота; она может быть выставлена на 0 в любое время

продолжительным нажатием кнопки F2/Clr A2.

Alt3 - Суммарная высота набранная в полете. При полетах в термических потоках она

зависит от длительности полета. Если несколько пилотов финишировали на

одинаковом маршруте (упражнении), то тот, кто набрал наименьшую суммарную

высоту на протяжении полета, летел наиболее эффективно.

Alt2 и Alt3 - в числе выбираемых пользователем полей.

Четвертая высота называется «Flight-Level» - FL (ft). Она не может быть изменена

пользователем и базируется на давлении на уровне моря (1013 hPa).

Высотомер Alt1 должен быть установлен для корректного отображения высоты над

уровнем моря. Изначально он выставляется производителем на давление в 1013hPa

на уровне моря. Иногда, в редких случаях, необходимо выставить эту высоту перед

полетом. Это можно сделать при помощи клавиш со стрелками и .

Информационная строка при этом будет содержать надпись “Mod Alt1

”. При

Новая аналоговая шкала указателя скорости позволяет протестировать это путем

установки высоты Alt1 на 1000 метров выше.

См. Е1 Режим срыва в Приложении.

A6 Акустика и уровень громкости

Каждое кратковременное нажатие на кнопку

будет изменять текущую

громкость на 25% (0 - 25% - 50% - 75% - 100% - 0). Выбранное значение

отображается в строке состояния.

Автоматический звуковой контроль: базовый уровень громкости в 25%, 50%, 75%

будет автоматически плавно увеличиваться по мере нарастания воздушной скорости

начиная с 40 км/ч. Это не будет работать, если установлен уровень громкости в 100%.

Следующие параметры звука можно настроить в меню Basic Settings/Vario tone:

Ascent Freq: The ascent acoustics start at a climb rate of 0.1m/s at a ‘frequency modulated

interval’ tone (peep, peep, peep,) whereby the pitch and frequency increase rhythmically the

faster one climbs. The pulse/pause ratio is 1:1. In consideration of the user’s wishes, it is

possible to set the start frequency of the ascent tone between 600 and 1400 Hz in “ascent

Freq”. The rate at which the ascent acoustics change can also be adjusted. The

“modulation” values from 2 to 9 can be set. (factory setting is 5 ) Adjusting the rhythmic of

the -peep-peep-peep the “pitch” mode can be used.-The higher the values, the higher and

faster the pitch and peep interval will be per meter of ascent. The factory setting here is 3.

There will be more change at the lower end of the climbing scale (0 and 1 m) than, for

example, between 3 and 4m/s.

Sink tone: You can choose the pitch of the sink tone (or sink alarm) under “Sinktone Freq”.

(factory setting = 700 Hz ) The sink tone is continuous and decreases in frequency as the

sink speed increases and increases in frequency when approaching rising air. The descent

tone can be turned off by pressing the button

/Route briefly. If you turn it back on, you

would then hear the start frequency and the analogue vario display would show the starting

point of the decent. Under “Basic Settings/Sink tone threshold” you can choose the point at

which the sink tone will start.

Audio dampening: The settings from 1 to 35 (factory setting is 8)” dampens irregular sound

patterns during rapid vario movements (piano effect). High values result in a soft, but

somewhat delayed sound pattern.

The warning sound for the stall alarm is a pitch tone of medium height with a very fast

interval rate and is always at full volume (100%). (Please, read E1 Stall Alarm)

McCready tone: When gliding with McCready sound activated, a tone is heard that

corresponds to the McCready ring value. This tone cannot be confused with the normal

ascent tone, as it has a pulse pause ratio of 1:4. (Please read E5 McCready Theory.)

The warning tone for a negative McCready Ring value is a deeper tone with a rapid

interval sequence, which tells the pilot to fly faster immediately.

Все звуковые настройки можно прослушать в режиме симулятора.

A7 Выбираемые пользователем поля данных

В нижней части дисплея, вокруг стрелки компаса, располагаются 7 выбираемых

пользователем полей (user selectable fields), которые могут быть использованы по

усмотрению пилота. В общей сложности 22 параметра доступны для просмотра.

Чтобы присвоить полю определенный параметр нажмите клавишу . Описание

соответствующего поля будет высвечено черной полосой. Переход между полями

осуществляется также нажатием клавиши .

С помощью клавиш и вы можете выбрать нужный параметр для отображения в

данном поле (см. таблицу). Если после выбора поля в течение 10 сек. не происходит

никаких действий со стороны пользователя, то прибор автоматически возвращается к

первоначальным значениям и изменения не сохраняются.

QNH

Воздушное давление в гектопаскалях

A2

Alt 3

Суммарная высота, набранная на протяжении полета

A2

Alt 2

Зависимая высота (при желании может быть

A2

обнулена)

Temp

Внутренняя температура

A7.1

Track

Направление полета (Курс)*

A7.4

Bearing

Направление к выбранному ППМ* (азимут)

A7.4

Dist. To WP

Расстояние до ППМ*

B7.4

Alt above WP

Высота «прибытия» к ППМ над ППМ (см. теория

B7.4

McCready)*

Spd-Diff

Ветровая составляющая (скорость относительно

B4

земли минус истинная воздушная скорость)*

Gnd Speed

Скорость относительно земли (=GS)*

B3

Flight time

Полетное время (с момента старта)

A7.3

Time

Текущее время

A7.2

Wind speed

Скорость ветра

B5

Dist t.Goal

Расчетная дистанция всех отрезков между ППМ от

A7.7

текущей позиции до последнего ППМ (финиша)*

Alt ab.Goal

Высота, необходимая для достижения последнего

A7.8

ППМ (финиша)*

Dist t. CTR

Кратчайшая дистанция до ближайшей запретной зоны

B11

(CTR)*

FL (ft)

Flight Level, пользователем не редактируется

A2

Alt above BG

Резервная высота над траекторией наивыгоднейшего

B7;E6

планирования (best glide path)*

Dist to ^

Расстояние до последнего брошенного потока*

B10

Пустое поле

* параметры доступны только при включенном GPS-приемнике

Доступ ко второй и третьей странице полей данных можно получить, нажав

(кратковременно) кнопку .

У вас есть возможность выбора между 7-ю маленькими полями данных с компасом и

5-ю большими без компаса (но со стрелкой направления). Для этого нужно установить

нужные параметры в меню Basic Settings/Userfields

Мы хотим дать некоторые рекомендации пользователям относительно установки

полей данных на каждой из 3-х страниц. Некоторые данные настолько важны, что мы

рекомендуем отображать их на каждой странице в одном и том же месте (например,

данные о разнице воздушной скорости и скорости относительно земли - Speed Diff.

или скорость относительно земли - Groundspd).

Страница 1: может использоваться, когда

пилот летит без определенного маршрута. На

этой странице есть смысл отображать

следующие данные: полетное время,

расстояние и направление до последнего

брошенного потока, высота Alt2, коэффициент

качества планирования (L/D ground),

температуру.

Страница 2 (см. рисунок справа):

используется при полетах по маршруту (при

вызове функции GoTo). Кроме некоторых

важных полей со страницы 1, здесь также

отображается расстояние до ППМ (Dist to WP),

предполагаемая высота над ППМ (Alt a.WP),

высота над траекторией оптимального

планирования (Alt a.BG).

Страница 3: может использоваться для

финального долета до финиша или

посадочной площадки. Даже если текущим

представлением является 5 больших полей

вместо 7-ми маленьких, отображаются наиболее важные данные: Spd-Diff, Groundspd,

Dist to WP, Alt a.WP, Alt a.BG. А также большая стрелка направления на финиш.

A7.1 Температура

Прибор нуждается в датчике температуры не только для «компенсации» датчиков

воздушного давления, но и для автоматической регулировки контрастности дисплея.

Температура может отображаться как в градусах Цельсия, так и в градусах

Фаренгейта.

Примечание: температурный датчик регистрирует температуру внутри прибора.

Температура в корпусе прибора может быть немного выше, чем температура снаружи,

особенно когда на прибор попадают прямые солнечные лучи.

A7.2 Время и дата

Внимание: нет необходимости устанавливать текущее время, так как оно

автоматически устанавливается на основе данных GPS. Однако, для установки

текущей временной зоны (отличия от всемирного времени UTC) в приборе

необходимо устанавливать поправку в часах (положительное значение для зоны

восточнее Гринвича, и отрицательное для зоны западнее Гринвича). Дата

устанавливается вручную. Меню Basic Settings/Time, Date, Year.

Внимание: После установки даты необходимо убедиться, что данные корректно

приняты RTC (real time clock). RTC активны и могут быть настроены только если

приемник GPS работает и получает необходимый сигнал со спутников. В противном

случае дата не будет принята.

A7.3 Полётное время (продолжительность полета)

Прибор автоматически начинает отсчет полетного времени с момента старта. Запись

трека (и др. данных) и отсчет полетного времени начинается с момента, когда

воздушная скорость или скорость относительно земли превышает 10 км/ч. Текущее

полетное время можно посмотреть в выбираемых пользователем полях. Прибор

также распознает окончание полета. В базовых установках вы можете выбрать

автоматическое определение старта/посадки или «ручное». (подробнее см. С2

Полетная память)

A7.4 Направление (Track) и азимут (Bearing)

В соответствии с соглашением об использовании GPS, треком называется маршрут

летательного аппарата над землей (направление полета). Географический север

всегда 0 или 360 градусов (восток - 90, юг - 180, запад - 270 градусов).

Азимут (Bearing) - это направление в градусах от летательного аппарата, до

определенной точки (ППМ).

Треклог (трек маршрута / tracklog) - это результат записи с определенным временным

интервалом текущего положения летательного аппарата на протяжении полета. Это

набор точек маршрута.

A7.5 Расстояние до ППМ

Горизонтальная дистанция до ППМ. Для дистанций до 10 км. точность отображения

составляет 10 метров. Для дистанций свыше 10 км. - 0,1 км. (100 метров). См. В7

GoTo Function

Дистанция до ППМ всегда отображается до центра ППМ, а не до радиуса.

A7.6 Коэффициент планирования (L/D Ratio)

Коэффициент планирования рассчитывается путем деления пройденной дистанции

на потерянную высоту.

Различные типы планеров в спокойной (неподвижной) атмосфере имеют следующие

значения коэффициентов планирования (качества):

Обычный

Спортивный

Обычный

Спортивный

Жесткокрыл

параплан

параплан

дельтаплан

дельтаплан

5-7

7+

8-10

11-14

15+

Коэффициент планирования относительно воздуха (L/D air):

L/D air = TAS / Sink - Реальная воздушная скорость деленная на скорость снижения.

Коэффициент планирования относительно земли (L/D gnd):

L/D gnd = GS / Sink - Скорость относительно земли деленная на скорость снижения.

Требуемый коэффициент планирования для достижения намеченной точки из

текущей позиции:

L/D req. = Расстояние до точки деленное на высоту над точкой.

L/D air, L/D gnd, L/D req - могут отображаться в выбираемых пользователем полях на

дисплее прибора.

A7.7 Расстояние до финиша

Горизонтальная дистанция до финиша с учетом расстояния до ППМ и между всеми

ППМ далее по маршруту.

A7.8 Высота над финишем

Требуемая высота для достижения финиша с учетом прохождения всех ППМ далее по

маршруту. При этом учитывается скорость и направление ветра. Это может быть

использовано соревнующимся пилотом для принятия решения о покидании

последнего потока на пути к финиши через ППМ. Эти расчеты базируются на

оптимальной скорости планирования (Best Glide - BG).

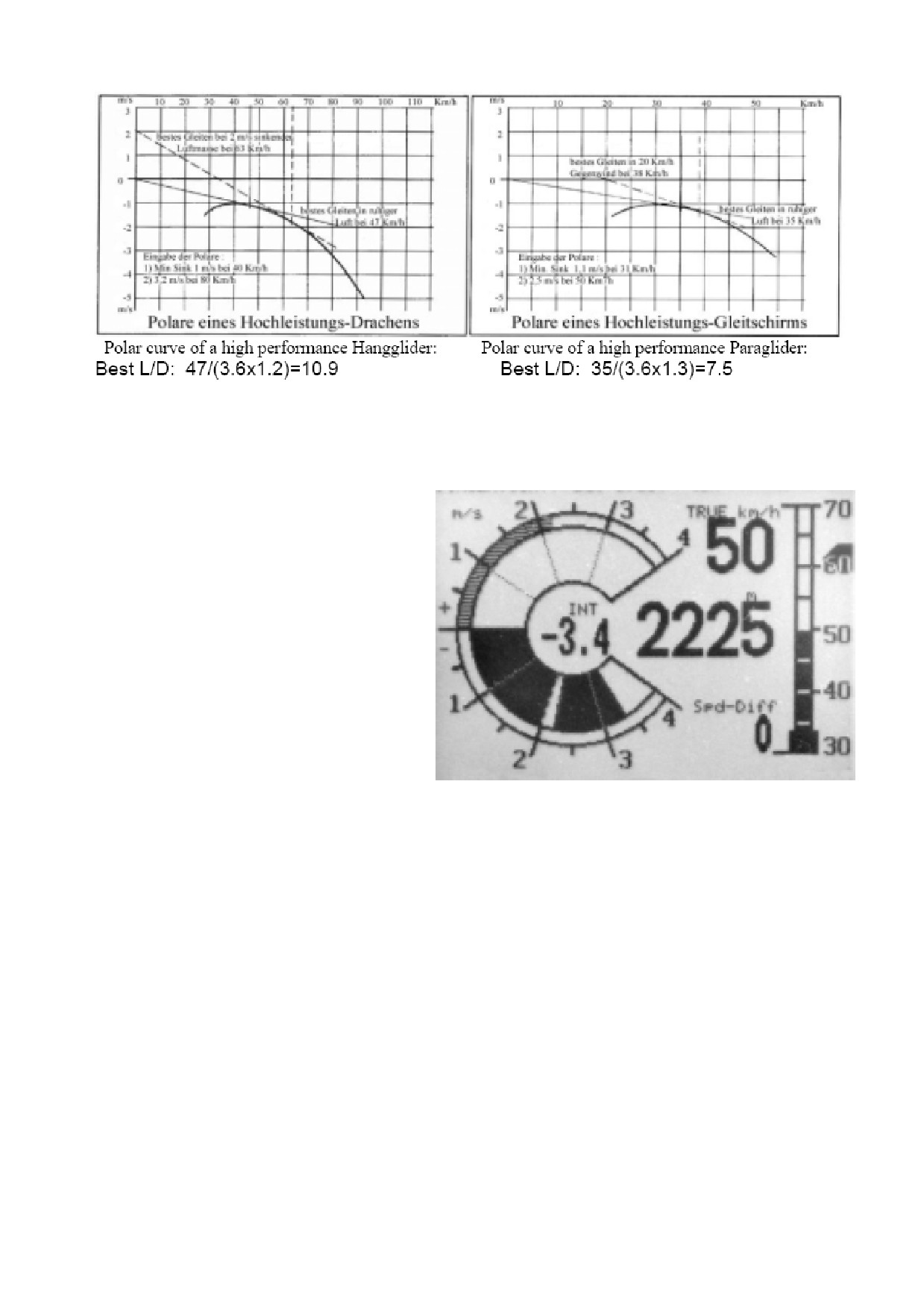

А8 Оптимальная полётная скорость (Best Glide)

Пожалуйста, посмотрите на аналоговую шкалу полетной скорости. С правой стороны

есть маленькая черная стрелка, которая информирует пилота об оптимальной

скорости в данный момент. Эта скорость напрямую зависит от поляры скоростей

данного аппарата, скорости и направления ветра, подъема или снижения

окружающего воздуха. На соревнованиях обычно всегда следует лететь быстрее

данной скорости, за исключением случаев, когда нужно экономить каждый метр

высоты. (см. Поляра скоростей и оптимальная скорость)

Не имеет значения, какая скорость отображается - реальная или обозначаемая

(приборная). IQ Compeo компенсирует это. Так или иначе, реальное значение

оптимальной скорости будет возрастать с увеличением высоты (см. Реальная

скорость или Обозначаемая скорость - TAS or IAS).

А9 Кольцо McCready

Одиночный указатель на шкале вариометра указывает на значение кольца McCready

(см. фото в начале).

Позиция этого указателя зависит от поляры скоростей аппарата, от ветра,

опускающегося или поднимающегося воздуха, и, прежде всего, от текущей полетной

скорости. Если пилот хочет пройти заданный маршрут за минимальное время, он

должен стараться удерживать указатель кольца McCready максимально близко к

средней скороподъемности потоков. В связи с тем, что индикатор McCreday зависит

от множества факторов, мы назвали его текущим указателем McCreday (active

McCready pointer), См. Теория McCready.

Нажав кнопку

можно включить или выключить звук McCreday. Высота

тона связана с положением указателя McCreday, что делает возможным полет только

«по звуку», без необходимости постоянно смотреть на прибор.

Также можно установить «зону тишины» вокруг выбранного значения кольца

McCready (это та позиция указателя McCready, когда пользователь включает звук

McCready при помощи кнопки

). Это означает, что пилот летит в

соответствии с теорией McCready когда прибор беззвучен. В меню Basic

после зарядки прибора отображаемая продолжительность работы батареи является

завышенной.

IQ Compeo поставляется в комплекте с зарядным устройством на 220 вольт,

зарядным устройством от автомобиля (от прикуривателя) и с кабелем для

подключения к ПК.

Номинальное напряжение батареи - 3,6 V. В процессе зарядки напряжение

возрастает до 4,4 V. На месте шкалы заряда появляется надпись «charging» (зарядка).

В нормальном рабочем режиме напряжение колеблется от 3,5 до 4,1 вольта.

Желтая лампочка-диод будет некоторое время после подключения зарядного

устройства в сеть мигать (тестирование батареи), а потом останется гореть до

окончания подзарядки. Если вы оставите устройство подключенным к зарядному

устройству на протяжении нескольких часов, после того как лампочка погаснет,

прибор перейдет в режим «протекания», позволяя батарее увеличить заряд еще на

несколько процентов.

Внимание: в процессе заряда батареи, окружающая температура должна быть в

пределах от 10 до 30 градусов. Вы можете проверять состояние заряда батареи в

процессе зарядки, но желательно, чтобы прибор в процессе зарядки был выключен.

Пользователь не должен пытаться изъять аккумулятор из корпуса прибора. Если

такая необходимость возникла (необходима его замена), прибор должен быть

отправлен на фирму Brauniger GmbH для тестирования. Мы также самостоятельно

позаботимся об утилизации аккумулятора, если это будет необходимо.

B Функции GPS

Для современной навигации совершенно необходимым стало использование

приемников GPS. Система спутников окружает Землю. Расстояние между их

орбитами составляет порядка 30 минут. К настоящему моменту США запустили

более 30 таких модулей. К счастью, они могут быть использованы для навигации

совершенно бесплатно. Некоторые из них уже не функционируют. Не смотря на это,

существует возможность очень точно определить ваше местонахождение в любой

точке мира, получив сигнал сразу с нескольких спутников одновременно.

B1 Оценка качества сигнала

GPS, встроенный в IQ-Compeo включается и выключается продолжительным

нажатием кнопки F1. Он может принимать сигнал сразу от 16-ти спутников. После

включения прибору необходимо устойчиво распознать сигнал как минимум с 4-х

спутников, чтобы определить начальное положение. После чего 3-ух спутников будет

достаточно (для 2D позиционирования). Если же вы хотите получать данные о высоте

(3D позиционирование), то требуется 4. В приборе существует таблица -

Спутниковый Альманах, где хранятся путь, место расположения и время каждого

спутника относительно приемника. Альманах постоянно обновляется в процессе

приема сигналов. Тем не менее, если сигнал, поступающий в память Альманаху,

полностью оборвался, или прибор удалился на 200 км или более от последней точки

приема, тогда его необходимо переустановить, и может потребоваться до 10 мин для

определения нового местоположения. Даже в выключенном состоянии прибора

питание подается к памяти, в которой хранится Альманах.

Если прибор был перемещен на большое расстояние, вы можете ускорить процесс

соединения с Альманахом, путем введения приблизительных координат нового

местоположения (целых значений будет достаточно) в режиме установки Basic

settings/GPS Init. При хорошей связи, прибор легко определит свою позицию через

несколько минут.

Если прибор был выключен на небольшой период (менее чем 2 часа), тогда для

определения местоположения потребуется меньше минуты. Здания, горы, густые

леса влияют на качество приема сигнала. Поэтому, вам следует следить, чтобы вы

находились в зоне максимально хорошей видимости, и антенна прибора смотрела

вверх. При установке прибор не должен отклонятся от линии горизонта более чем на

45⁰. Так как приемная мощность спутникового сигнала составляет лишь 1/1000 от

мощности портативных радиостанций, то их, как и другие источники помех (например,

- ноутбук), следует держать подальше от IQ-Compeo.

Вместе с силой приема сигнала, информация о количестве принимаемых спутников

отображается справа от шкалы спутников. Качество принимаемого сигнала

определяется по длине линии. Чем длиннее линия, тем выше качество.

Начиная с серийного номера 850 и выше, IQ Compeo поставляется с

усовершенствованным 16-ти канальным GPS-приемником. В связи с более низким

электропотреблением модуль GPS более быстро «ориентируется». Более старые

версии прибора могут быть обновлены за специальную плату. Точность

позиционирования составляет от 7 до 40 м., в среднем, +/- 20 м.

B2 Компас и Направление полета

В отличие от обычного магнитного компаса, ориентирующегося на северный полюс

Земли, GPS-компас может показать направление только во время движения. Тем не

менее, он имеет ряд преимуществ: не возникает искажений ни в зависимости от

окружающего пространства, ни от воздействия на него железом или магнитом. Его

нулевая точка всегда соотносится с настоящим географическим северным полюсом

(0⁰ или 360⁰), а курс, т.е. направление полета вычисляется исходя из вашего

перемещения.

Когда пользователь остается неподвижным, компас и курс не нужны и неактивны.

Реальный курс (направление, по которому пользователь передвигается) всегда

отображается сверху компаса, и так же может быть прочтен на дисплее в поле

“Track”. Во время обработки потоков по спирали стрелка компаса начинает

вращаться, но в действительности она не движется - пилот вместе с летательным

аппаратом вращается вокруг некоторой фиксированной точки, центра системы.

B3 Скорость относительно земли

Приемник GPS фиксирует местоположение каждую секунду. Скорость относительно

земли считается по расстоянию между этими точками. Только по разнице между

скоростью относительно земли и воздушной скорости, можно сделать вывод о

влиянии ветра; в конечном счете, это наиболее важная информация для пилота во

время полета. Скорость относительно земли всегда отображается в выбираемых

пользователем полях. На модели IQ-Compeo для парапланеристов (без датчика ПВД)

скорость GPS автоматически отображается на главной аналоговой и цифровой шкале,

если никаких дополнительных приборов измерения воздушной скорости не

подключено. То же самое происходит, когда в Basic Settings /Air Speed correct pitot

функция датчика ПВД была отключена. (Use sensor? = No).

B4 Встречный, боковой и попутный ветер; ветровая

составляющая

Во время полета к заданной

цели или при высчитывании

финишной глиссады необходимо

знать ветровую составляющую

(т.е. разницу между воздушной

скоростью и скоростью

относительно земли). В

большинстве случаев ветер дует

не непосредственно по или

против направления движения, а

сбоку. Если ветровая

составляющая “Spd-Diff”

(отображающаяся в выбираемых пользователем полях) положительная, то пилот

летит с попутным ветром, и коэффициент планирования относительно земли

увеличится. Если ветровая составляющая отрицательная, то коэффициент упадет.

Вычисляя лучшую скорость полета и финишную глиссаду, IQ-Compeo принимает во

внимание эти особенности. (Для того, чтобы найти правильный угол между треком до

пункта назначения и направлением ветра, обратитесь к разделу B7 Go To Function).

Нажмите F1 несколько раз, до тех пор, пока не отобразится HT wind = auto.

Существует ряд причин, по которым это автоматическое вычисление ветровой

составляющей может быть изменено путем ручного введения встречного или

B6.1 Индикатор текущих координат

Предусмотрено, что когда IQ-Compeo получает GPS-сигнал, настоящая позиция

отображается при нажатии кнопки Enter на дисплее прибора. Спустя 20 сек. она

автоматически исчезает. Эта функция может пригодиться для информирования

вашего подбора о месте вашего приземления.

B6.2 Сохранение текущей позиции (маркировка)

Используется тогда, когда пилот хочет сохранить свое текущее местоположение как

поворотную точку. Для этого нажмите

и удерживайте в течение 3

секунд. В качестве подтверждения вы услышите двойное пищание и данные

сохранятся. Для обозначения маркируемой точки IQ-Compeo использует букву М

(Маркинг), дату и время. Пример: М.22.04 11:16:49. И, конечно же, позже это название

может быть заменено другим, более значащим. (За большей информацией можно

обратиться в раздел C3 Waypoints - Alter, Delete or Add.)

B7 Функция GoTo

Нажатие с последующим удерживанием

кнопки Enter/Goto переключает нижнюю

часть дисплея в режим “GoTo”. Эта

функция позволяет вам найти

поворотную точку, хранящуюся в памяти

IQ-Compeo, и использовать ее для полета

до заданной цели. В то же время

следующие 5 точек выстраиваются в

порядке удаленности от пользователя.

Число после названия WP (Way Point -

поворотная точка) показывает расстояние

до нее в км, 2-ое число показывает

направление к WP (азимут). При нажатии

F1 (Displ.AIti.), там, где ранее

показывалось расстояние, отобразится

расчетная высота прибытия для всех 5-ти

WP.

В действительности, существует 5

расчетов финишных глиссад, для каждой

WP одновременно.

Внимание: ветровая составляющая принимается во внимание для расчета только той

WP, непосредственно к которой летит пилот (+/- 20⁰).

Клавиша Fl возвращает в режим отображения расстояний. Для пролистывания списка

точек воспользуйтесь стрелкой

, а для выбора точки - кнопкой Enter.

Функция GoTo может быть деактивирована нажатием клавиши F2 (Cancel Goto).

Если на пути к цели встретится сильный

боковой ветер, то правильный угол между

ветром и направлением до цели может

быть выбран путем плавного изменения

траектории полета в сторону против

ветра до тех пор, пока указатель

направления на компасе не покажет

ровно вверх (прямо). Теперь большая

стрелка компаса будет смотреть так, как

на фото на обложке. Так вы можете быть

уверены, что трек относительно земли -

прямая линия до цели, и, следовательно,

кратчайшее расстояние до нее.

В полях, выбираемых пользователем, на

примере справа, установлено

отображение скорости относительно

земли, расстоянии до ППМ и расчетная

высота прибытия к цели. Эту высоту (Alt

a.WP) можно назвать высотой над

траекторией долета до финиша за

минимальное время. Расчет высоты

прибытия предполагает, что на пути не

встретятся ни восходящие, ни нисходящие потоки, и скорость и направления ветра не

изменятся. В этом заключается определенный риск. Начиная с версии 2.15 (ПО

Compeo) есть возможность вводить ветровую составляющую, используемую во

множестве вычислений, вручную (обратитесь к разделу E 6 Final Glide Calculation).

Так же, в числе отображаемых параметров, выбираемых пользователем, существует

Безопасна высота, над наивыгоднейшей (оптимальной) траекторией планирования

(Alt above BG). Пилот набирает в спирали перед долетом до тех пор, пока эта высота

не станет равна 0, что будет означать, что, планируя на скорости максимального

качества, он достигнет цели. А каждый метр выше будет означать значительное

преимущество по безопасности. До тех пор пока Alt above WP и Alt above BG

остаются положительными, оба поля выделены черным (см. фото сверху).

В хорошую термическую активность имеет смысл начинать финишную глиссаду,

когда Alt a.WP показывает 0. Значение Alt a.BG, в свою очередь проинформирует,

какой запас высоты имеется, чтобы использовать его в случае необходимости,

например для компенсации неожиданного нисходящего потока. Но ни в коем случае

не стоит уходить на долет, если значение Alt a.BG (высота) равно нулю или

отрицательно, т.к. достижение цели станет возможным, только если на пути вам

встретятся зоны подъема.

B8 Маршруты (Routes)

Маршрут - это набор некоторых поворотных точек (waypoint). Само собой разумеется,

что точки, используемые в маршруте, должны быть сохранены в памяти прибора.

Пилот может оптимизировать свое время полета, используя метод, аналогичный тому,

что был в функции Goto. Это означает, что он может завершить свое задание в

максимально короткий промежуток времени с помощью теории McCready.

Каждый раз, когда функция Goto используется для выбора следующей поворотной

точки из длинного списка, путем продолжительного нажатия на кнопку Goto, вы

можете пробежаться по списку, быстро нажимая

(next WP) или

(previous WP)

при полете с заранее заданным маршрутом. (Для установки, изменения или удаления

маршрута обратитесь к разделу C4).

Для выбора маршрута нажмите и удерживайте кнопку

. Каждому

маршруту должно быть присвоено свое имя, например “Karwendel Triangle”. Имеет

смысл сохранить хорошо известные “дежурные термические потоки” как поворотные

точки маршрута. Если пилот чувствует, что не успевает долететь до цели, то, при

достаточной высоте, он может либо “переключиться” на другую точку маршрута, либо,

зная о наличии термического потока в нескольких километрах от цели, отправится к

нему.

По-прежнему, остается опция просмотра других, возможно более близких WP, без

отклонения от маршрута, с использованием функции Goto.

В целом, IQ-Compeo может хранить до 20-ти запрограммированных маршрутов. Одна

и та же WP может быть неоднократно использована на протяжении маршрута, и

одновременно, может участвовать в любом другом маршруте. Если WP хотя бы раз

была использована на протяжении маршрута, она не может быть удалена из списка.

Изменение маршрута на соревновательный маршрут:

Вызовите Маршрут (Route) в режиме установки (Setting Mode).

С помощью клавиш

найдите искомый маршрут и нажмите

Появится запрос на подтверждение “copy to Competition route? ”. Нажмите “yes”.

Помните: радиусу цилиндра ППМ по умолчанию присваивается значение 400м.

B8.1 Стрелка направления на следующую за текущей поворотную точку

В центре компаса находится жирная черная стрелка, указывающая на текущую

поворотную точку. Под ним находится вторая, полупрозрачная, указывающая на

вторую, следующую за ней WP. Это имеет смысл, когда пилот на соревнованиях хочет

заранее знать в каком направлении ему следует повернуть после того, как он

“возьмет” текущую WP.

С помощью кнопки F1 вы можете задать следующие параметры:

= next or previous Waypoint (следующая или предыдущая WP).

= Modify Alt1 (изменить Alt1, не доступно в полете)

= автоматическое или ручное указание ветровой

составляющей (Head/Tailwind). Смотрите также раздел E6 Final glide calculations.

* ветровая составляющая вычисляется по формуле: скорость относительно земли

(grnd spd) - воздушная скорость (air spd). Отрицательное значение обозначает

встречный ветер, положительное - попутный.

B9 Соревновательные маршруты

В отличие от маршрутов, описанных выше, соревновательные маршруты включают в

себя обязательные поворотные точки, которые необходимо пройти. Они применяются,

соответственно, на соревнованиях или при рекордных попытках.

Когда пилот, летящий по соревновательному маршруту, попадет в цилиндр

поворотной точки или заходит/выходит в/из стартового цилиндра, он будет

предупрежден звуковым сигналом, и прибор автоматически переключится на

следующий ППМ. Соревновательный маршрут может быть вызван нажатием и

удерживанием клавиши

и подтвержден нажатием Enter. (Если вы хотите

установить или изменить маршрут обратитесь к разделу C5.) Здесь любая WP может

быть определена как стартовая.

Вместо предыдущих фото-секторов, теперь пилот должен войти в радиус цилиндра

поворотной точки. Этот радиус может быть отдельно установлен для каждой WP в

пределах от 20м до 50км. По-умолчанию радиус равен 400 м. Пожалуйста, обратите

внимание, что радиус стартового и финишного цилиндров могут меняться в

настройках соревновательного маршрута (Competition route или FAI-Route).

В этом же разделе можно выбрать стартовую точку, стартовое время или указать, что

отсчет начинается с того момента, как пилот покинет стартовый цилиндр или когда

войдет в стартовый цилиндр (Exit или Enter).

Так как модуль GPS IQ-Compeo подтверждает свое новое положение каждую секунду,

требуется не более 1 секунды, чтобы пилот узнал, что он находится в цилиндре

поворотной точки. В этот момент раздастся длинный, ни с чем не спутываемый звук,

длящийся 3 сек., и прибор автоматически переключится на следующую маршрутную

точку. Пилот может быть уверен, что несколько точек трека обязательно

останутся в цилиндре с интервалом в 1 секунду, независимо от интервала

записи, выбранного для нормального

полета.

Обычно, стартовый цилиндр - это первая

точка в соревновательном маршруте FAI.

Если во время установки или изменения

маршрута нажать клавишу

,

предварительно установив курсор на нужный

ППМ, то между названием стартовой точки и

ее радиусом появится “S”(“S” исчезнет, если

повторно нажать ту же клавишу). Только если

WP маркирована этим символом (“S”), для

нее необходимо будет указать Start time

(стартовое время) и Startmode : Enter or Exit

(стартовый режим: вход/выход).

Устанавливая Enter или Exit, вы выбираете с

какого момента гонка будет считаться

начатой: с момента вхождения или выхода за

пределы цилиндра точки. Если стартовая

точка (ППМ) не была определена, тогда

пилот может стартовать в любой момент.

Автоматическое переключение на следующий

ППМ будет произведено, как только пилот

окажется в радиусе ППМ.

При полете с заранее объявленном стартовым окном (временем старта), пилот может

видеть, сколько времени осталось до открытия старта. Счетчик времени начинает

отсчет в обратном порядке (отрицательные значения) до момента открытия старта, и

впоследствии, продолжает отсчет уже по возрастанию. Только когда счетчик имеет

нулевое или положительное значение пилот может пересечь стартовый створ

(выйти из стартового радиуса или войти в него). При этом раздается ни с чем не

спутываемый звуковой сигнал, и прибор переключается на следующий по маршруту

ППМ.

Поле Dist.to WP всегда отображает дистанцию от текущей позиции пилота до центра

ППМ.

Когда пилот покидает стартовый цилиндр и прибор переключается на следующий

ППМ, есть возможность, нажав кнопку

, вернуться к отображению направления на

предыдущий ППМ. Это может использоваться, когда пилот хочет сделать «рестрат»,

вернуться в стартовый цилиндр и стартовать позже.

Пожалуйста, изучите примеры соревновательных упражнений на следующих

страницах.

Задача 1: Выход из стартового цилиндра

Задача 2: Вход в стартовый цилиндр

Даже при полете по соревновательному маршруту, у пилота есть возможность при

помощи кнопки GoTo выбрать промежуточный ППМ, который не входит в набор ППМ

маршрута (например, замаркированный источник потоков). Функция GoTo работает

как обычно (отображает список ППМ по мере удаления от пилота). ППМ, который

является частью маршрута, маркирован звездочкой в списке ППМ (при вызове

функции GoTo). Сигнализация прохождения радиуса ППМ также активна и для

выбранных при помощи GoTo ППМ-ов. При помощи кнопки F2 можно переключиться

назад на ППМ, который является частью маршрута, и снова на ППМ, выбранный

вручную.

После завершения задачи, список ППМ, являвшихся частью маршрута, будет передан

на компьютер в заголовке файла IGC. Соответствующая компьютерная программа на

основе этих данных может проверить правильность выполнения задачи.

При установке соревновательного маршрута без указания стартового ППМ и

стартового времени, прибор автоматически переключится на следующий ППМ в

списке, как только пилот залетит в радиус первого ППМ. Нет смысла заносить точку

старта как первый ППМ, потому что как только прибор получит сигнал со спутников

(сориентируется) он сразу же переключится на следующий ППМ.

B9.1 Два примера соревновательных упражнений

B10 Поиск потерянных потоков

При слабых или сильно удаленных друг от друга потоках, эта функция помогает найти

потерянный поток. Маленькая, смотрящая вверх стрелка в двойном кольце компаса

указывает направление на последний поток с набором не менее 1 м/с. Если она

отображается сверху кольца - вы летите прямо на поток, если снизу - от него. Чтобы

извлечь максимум из этой функции - активируйте индикатор “Dist. to ^ ”. Он покажет

расстояние от пилота до последнего потока (с набором не менее 1м/с).

B11 Запретные зоны (CTR)

Как дополнительная опция, в прибор может быть введено 10 зон CTR. Эти зоны - это

многоугольники соединенные прямыми линиями. Каждая CTR может содержать

минимум 3 и максимум 12 точек (углов многоугольника). При вводе точек в CTR

обратите внимание, что точки должны следовать последовательно, чтобы они могли

образовать правильный замкнутый многоугольник. При вводе последней точки в

наборе прибор автоматически «замкнет» линию между последней и первой точкой,

образовав многоугольник.

Загрузка зон CTR в прибор возможна как вручную (меню Setup Mode/restricted areas),

так и, с гораздо меньшими усилиями, при помощи специальных компьютерных

программ, например Flychart (доступна для загрузки с сайта www.flytec.ch ).

Есть специальное поле - Dist to CTR. Оно отображает кратчайшую дистанцию до

ближайшей зоны CTR (при условии, что она находится на расстоянии не менее 50 км.

от текущего положения прибора). Для большей точности расстояние между двумя

точками в CTR не должно быть слишком большим. Мы рекомендуем ставить

промежуточные точки на прямой линии, если расстояние велико.

При установке зон CTR, пилот может также установить порог предупреждения при

приближении к запретной зоне. В информационном поле на дисплее прибора будет

отображаться, к примеру, CTR 0,75 км.

Фирма Brauniger постоянно делает усовершенствования в программном обеспечении

своих приборов. Много дополнительных функций становятся доступными для наших

пользователей. Пожалуйста, учтите, что в первое время мы просим определенный

гонорар за код доступа к некоторым дополнительным возможностям прибора. В

том числе и за дополнительный пакет Restricted areas.

Пилоты, которые хотят использовать зоны CTR должны позвонить нам по телефону,

обратиться по факсу или посредством E-mail. Мы вышлем им Код Активации,

который зависит от серийного номера их прибора.

Войдите в Setup mode / Optional SW-Packages

Mark CTRs (restr. Areas ) 01 Enter - введите код - Enter

Если код был введен корректно, прибор выдаст: Package released

Внимание! После активации функции зон CTR посредством кода, часть памяти, в которой

хранятся зоны CTR, должна быть реорганизована. Для этого нужно из главного меню вызвать

команду Init CTRs.

Начиная с версии 2.18, IQ Compeo может хранить до 200 CTR с неограниченным количеством

точек в каждой. Для этого нужно, чтобы у прибора был увеличен размер памяти. Начиная с

серийного номера 2500, все Compeo поставляются с расширенной памятью.

С Установки

Меню прибора можно открыть, продолжительным нажатием кнопки Menu. Переход по

меню осуществляется при помощи кнопки . Для того, чтобы войти в

соответствующее подменю нажмите кнопку Enter.

C1 Базовые установки

Существует ряд установок, которые пользователь может настроить по своему

усмотрению. У каждого пилота есть какие либо личные предпочтения и идеи. Если

обилие информации ввело вас в состояние прострации и привело к тому, что вы

выбрали какие либо неверные установки, вы всегда можете сбросить текущие

установки и вернуться к заводским в меню Basic Settings/Init EEPROM. В этом случае

все установки будут заменены на изначальные заводские и вы можете начать

настройку сначала. Но учтите! Все ППМ (Waypoints) и Маршруты (Routes) при этом

будут также удалены!

Для того, чтобы отредактировать какой либо параметр, выберете соответствующее

подменю и нажмите кнопку Enter для входа в режим редактирования. Изменять

текущее значение можно при помощи кнопок и . Для того, чтобы сохранить

изменения, нажмите Enter. Чтобы отказаться от сделанных изменений, нажмите Esc.

Параметр

Описание

Ссылка

Заводские

установки

QNH

Воздушное давление на уровне

A2

1013 mB

моря

Record-Interval

Интервал записи трека (1 - 30 сек.)

C2

10 Sec

Sink tone shreshold

Точка срабатывания звука в

A6

0,8 m/s (ft/m)

нисходящем потоке

Stall speed

Установка скорости срыва и

A4, E1

0 km/h (mph)

максимальной высоты

срабатывания сигнализации (не

выше м.)

Vario tone

Настройка звука

A6

1200 Hz ; 700

Hz Mod = 5

;Pi=3; 8

TEC

Total Energy Compensation

E6

65 %

Polar data

Две поляры: каждая с двумя

A8, E4

40 km/h - 1m/s

контрольными точками - на

76 km/h - 3m/s

скорости минимального снижения и

на большей скорости (но не на

максимальной)

Vario/Speed resp.

Чувствительность вариометра и

A1

2 12 ( ≈ 1,2 sec)

delay

датчика скорости

Digital Variomode

Усреднитель; Нетто-вариометр;

A3

1 sec

30 sec

задержка усреднения

Time Date Year

Поправка UTC; День, Год, Месяц

A7.2

Display contrast

Контраст дисплея

70 %

Air Spd correct. vane

Коррекция указателя скорости

A4

100 %

«вертушка» - 70% - 150%

Air Spd correct. Pitot

Коррекция указателя скорости

A4

100 %

use sensor?

ПВД - 70% - 150%. Вкл/выкл

Vario audio threshold

2 cm/sec

Pilot name

Имя пилота. Макс. 25 знаков

not set

Speed mode

TAS или IAS

A4, E3

0 = true airsp.

Units

Единицы измерения

m ; km/h ; Grd

C; Km

Init EEPROM

Сброс настроек (к заводским)

C1

No

Erase all records

Очистка памяти полетов (стереть

C2

no

все полеты)

Erase all WP& routes

Стереть все ППМ и Маршруты

C3, C4

no

Init GPS

Инициализация GPS на новом

B1, B6,

actual position 1

месте. Ввод координат.

F2

= WGS84

Coordinate Format *

dd°mm,mmm or dd,ddddd or

dd,mm,mmm

dd°mm’ss” UTM ; Suisse Grid #

Recording mode

Автоматический или «ручной»

C2

Aut.

режим записи полетов

Average thermal

«Глобальный» усреднитель

A10

0,5…10 min

climb

скороподъемности потоков (для

10min

функций McCready)

Glider type

Название аппарата для OLC

not set

Glider ID

ID аппарата для OLC

not set

McCready Tone gap

Задержка McCready. «Мертвая»

A9

7 seconds

звуковая полоса на кольце

30 cm/sec

McCready (+/- см в сек.)

Vario Display

Полукруглая или прямоугольная

A1

Yes = circle

шкала вариометра

Userfields

3 страницы полей данных с 6

A7

Yes = 6 fields

маленькими или 4-мя большими

полями

Init CTRs

Реорганизация памяти

B11

Примечание: удаление ППМ, Маршрутов или Полетов может занять несколько

секунд. Пожалуйста, дождитесь завершения процесса пока подтверждение “Yes”

снова сбросится на “No”.

# наибольшая точность будет достигнута при использовании такого же формата

представления координат, который использует сам GPS. Это dd*mm.mmm

(градусы; минуты; тысячные минут). Все остальные форматы могут давать

погрешность до 15 метров.

C2 Полётная память и Анализ

полёта

В отличии от предыдущих версий прибора,

специальная активация записи полета не

требуется. Полет записывается

автоматически.

Система записи полетов в IQ Compeo

регистрирует не только высоту полета и

скорость, но также (с включенным

приемником GPS) и время, позицию пилота в

системе WGS84, высоту GPS и полетную скорость (= воздушную скорость).

Значение, устанавливаемое в меню Basic Settings/record interval, определяет

промежуток времени в секундах, по прошествии которого данные записываются в

память прибора.

Интервал в 1 секунду применим для пилотажа или тестовых полетов. Заводские

установки - 10 секунд. Для того чтобы полет

был зарегистрирован прибором, необходимо

чтобы он длился не менее 3 минут.

Прибор начинает записывать полет с

момента, когда воздушная скорость

превышает 10 км/ч. Но, не смотря на это,

предшествующие этому моменту 20 точек

также записываются в память. Т.е. 3 минуты

работы прибора предшествующие старту

(если установлен 10 сек. интервал записи

трека) остаются в полетной памяти.

Окончание полета распознается, если в

течении 60 секунд не было никаких движений

и изменений высоты.

После чего выдается окно анализа полета. В

этот момент происходит генерация цифровой

подписи полета. Пожалуйста, дождитесь

завершения процесса генерации подписи. Вы

можете вернуться в стандартный режим

нажав (кратковременно) кнопку Menu. Вы

также можете выполнить пересчет цифровой

подписи нажав (также кратковременно) кнопку

F2.

В случае если выбран режим «ручной»

записи полета (manual recording), запись

полета начинается через 1 минуту после

включения прибора и завершается после

продолжительного (в течении 3 секунд)

нажатия кнопки Esc. Прибор спросит вас

«Really switch off?» (Действительно

выключить?). Нажмите кнопку Enter для

подтверждения. В этот момент начнется

генерация цифровой подписи полета, что

может занять 1-2 минуты. Дождитесь

завершения и нажмите любую кнопку для

выключения прибора.

Запомните - изменение высоты Alt1

невозможно после начала записи полета.

В поле Flight Time (полетное время) отсчет

полетного времени начинается с момента начала записи полета.

Полетная память (Flight Memory) находится в основном меню (2-е меню сверху). Если

вы нажмете Enter на этом меню, вы увидите список полетов, отсортированный по

дате. Недавние полеты будут расположены сверху. Также будет показана

длительность полетов (справа). При помощи кнопок со стрелками выберете нужный

полет и нажмите Enter, после чего вы войдете в режим анализа полета и увидите его

основные параметры. Чтобы удалить полет, выберите нужный полет, нажмите и

удерживайте некоторое время кнопку F2 Del. Flight.

Внимание! Прежде чем стартовать убедитесь, что GPS приемник получает

сигнал минимум с 3-х спутников!

C2.1 Графическое представление полёта на карте

Графическое представление маршрута доступно для отображения на дисплее

прибора. Для этого в режиме Анализа полета нужно наддать кнопку F1 (Show Map).

Маршрут будет отображен на дисплее в масштабе, достаточном для визуализации

всего маршрута. При этом Север будет вверху. Также на карте будут представлены

ППМ с их названиями и масштаб текущего представления.

Для изменения представления:

F2: Zoom In - Увеличить масштаб.

F1: Zoom Out - Уменьшить масштаб

Стрелки: Pan - Перемещение текущей

позиции курсора (двигать карту)

Enter: вернуть карту в масштаб

отображения всего маршрута (актуальный

размер)

ESC: Возврат в меню

Примечание. Прорисовка карты может

занять несколько секунд в зависимости от

объема данных. Каждое новое нажатие на

кнопки позиционирования или масштаба

приводит к повторной прорисовке карты,

даже если она еще не успела

отобразиться.

Для перехода в режим карты в полете нажмите (кратковременно, быстро) кнопку ESC.

Данные вариометра, указателя скорости и высоты будут доступны в режиме карты. А

также будут отображены ППМ с названиями, радиусы вокруг ППМ, и пунктирной

линией отрисован маршрут. Кнопки изменения масштаба карты доступны в полете.

C3 Путевые точки - изменение, удаление, добавление

Список ППМ доступен из главного меню (Main Setup Menu -> Waypoints). Путевые

точки представлены в виде списка с сортировкой по алфавиту. Для пролистывания

списка постранично можно нажать кнопку . Пролистывание по одному - кнопками

и . Для редактирования ППМ нажмите Enter.

При этом первая буква в названии

ППМ начнет мигать. При помощи

кнопок и

выберете нужный

символ. Можно использовать как

строчные и прописные буквы, так и

цифры и специальные символы. Потом

нажмите кнопку для перехода к

следующему символу. При помощи

кнопки F1 можно переключаться между

строчными и прописными буквами.

Максимальная длинна названия ППМ -

17 символов.

Когда вы закончили

ввод/редактирование названия

нажмите Enter. После этого вы

перейдете к редактированию высоты

ППМ. Измените ее при необходимости

при помощи кнопок со стрелками ( и

). Нажмите Enter для перехода к

редактированию координат ППМ.

Представление координат зависят от

настроек.

Не обязательно нажимать на кнопки со

стрелками по одному разу, можно просто нажать и удерживать кнопку для более

быстрого пролистывания букв или цифр.

Удаление ППМ

Выберете ППМ из списка и нажмите F2 Del WP. Прибор попросит вас подтвердить

удаление точки. Выберете Yes и нажмите Enter. Если вы передумали удалять точку,

нажмите Esc для возврата к списку.

Добавление ППМ

Нажмите кнопку F1 Ins WP. Введите имя точки, высоту и координаты. После

подтверждения ввода координат новая точка появится в списке. Всего в приборе

может храниться 200 точек.

Примечание. Введенные ППМ станут доступны для использования только после

выхода из меню в полетный режим (нажав кнопку

). Кроме того, при

добавлении ППМ к Маршруту, этот Маршрут должен быть неактивным. Чтобы

деактивировать активный маршрут можно нажать кнопку F2 (Cancel Route).

C4 Маршруты - установка, изменение, удаление

Управление Маршрутами доступно в меню Routes в Главном меню прибора (Main

Setup Menu). Для удаления маршрута нажмите кнопку F2, для добавления - F1. Всего

в приборе может храниться 20 Маршрутов.

Маршрут (Route) - это набор ППМ. Естественно, для добавления к маршруту ППМа,

этот ППМ уже должен быть в памяти прибора.

Если ППМ является частью какого-либо маршрута, он не может быть удален пока не будет

исключен из Маршрута либо этот Маршрут не будет удален.

Добавление маршрута

После нажатия F1 (Ins Route), в первую очередь необходимо ввести название

Маршрута. Первая буква в начальном названии (Xxxxx) будет мигать. При помощи

кнопок со стрелками (

,

,

) введите название и нажмите Enter. После этого в

Маршрут необходимо добавить ППМы. Нажмите F1 (Ins Wayp). В нижней части экрана

появится список ППМ отсортированный по алфавиту. Выберете нужный ППМ и

нажмите Enter. Нужная точка будет добавлена к Маршруту. Повторите эти действия

для всех ППМ Маршрута. Добавление ППМ происходит в конец списка. Если вы

хотите вставить ППМ между уже существующими - выберете ППМ после которого вы

хотите вставить новый и нажмите F1. Если вы хотите заменить ППМ - удалите его и

вставьте новый в это же место (для этого до вставки нужно выделить верхний ППМ).

Для удаления ППМ из Маршрута нажмите F2 (Del WP). ППМ будет удален без

подтверждения. Естественно, при этом ППМ удаляется только из текущего

Маршрута, а не из памяти прибора.

Изменение маршрута

Выберете маршрут из списка и нажмите Enter. Добавьте или удалите требуемые ППМ.

Удаление маршрута

Выберете маршрут из списка и нажмите F2 (Del.Route). Прибор попросит

подтверждение. Нажмите “Yes” и Enter.

Удалить соревновательный маршрут (Comp. route или FAI Route) невозможно.

Копирование Маршрута в Соревновательный маршрут

Выберете маршрут из списка и нажмите кнопку

. Прибор спросит «copy

to competition Route?» (скопировать в соревновательный маршрут?», выберете «yes»

и нажмите Enter. Учтите, после этого все радиусы ППМ-ов, необходимо

выставлять заново. Им будет присвоено значение по умолчанию - 400 м.

C5 Соревновательные маршруты - установка, изменение,

удаление

Соревновательный маршрут выставляется так же, как и обычный, но с небольшими

отличиями. Он может быть задан как вручную в приборе, так и загружен в прибор с

помощью компьютера. В соревновательном маршруте могут меняться ППМ,

удаляться или добавляться; но удалять его или менять его название нельзя.

Можно полностью скопировать уже существующий маршрут в соревновательный,

нажав кнопку

на копируемом маршруте.

Отличием обычного маршрута от соревновательного при его установке является

возможность задать стартовый ППМ и его характеристики. Для этого нужно войти в

соревновательный маршрут, выбрать ППМ, который будет стартовым и нажать на

кнопку

. Справа от названия ППМ появится буква S, а в нижней части

экрана дополнительные характеристики - способ старта (Enter или Exit) и время

открытия старта. Более подробно см.

C6 Режим симулятора

Режим симулатора предназначен для обучения и тестирование различных функций

прибора. Войдите в главное меню, выберете пункт Simulation и нажмите Enter.

Прибор спросит подтверждение на включение симуляции - выберете “yes” и нажмите

Enter. С этого момент прибор начнет имитацию полета с последней позиции по GPS,

в которой был прием спутников.

При помощи кнопок и вы можете устанавливать значения вариометра, а при

помощи кнопок и

- скорость полета. Если вы слышите предупреждение срыва -

просто прибавьте скорость на несколько километров в час.

В зависимости от введенной поляры скоростей, теперь вы можете увидеть

зависимость между требуемой скоростью полета, индикатором и звуком McCready.

При помощи кнопки F1 вы можете переключаться в режим изменения следующих

параметров «полета»:

-

вариометр / скорость

-

скорость ветра и направление полета

-

высота Alt1

(пустое поле)

-

при помощи кнопки пролистывать страницы с

полями данных

К сожалению, направление ветра менять нельзя.

Функция GoTo также доступна. Как и выбор Маршрута (Route). В том числе и

соревновательного маршрута. При прохождении ППМ в режиме соревновательного

маршрута все базовые соревновательные функции прибора имитируются в полном

объеме (в т.ч. звук при прохождении ППМ, обратный отсчет на старте и пр.).

При показаниях вариометра свыше 0,1 м/с прибор распознает набор в потоке и

стрелка компаса начинает вращаться в произвольном направлении. Движение вперед

при этом останавливается.

Режим симулатора идеально подходит для тестирования звуковых параметров

прибора, выставляемых в меню Basic Settings/Variotone

Если вы набрали в потоке и «идете на переходе», обратите внимание на поле Dist to

в нем отображается расстояние до брошенного потока, в котором вы только что

набирали. А стрелка указывает направление на него.

Нажав кнопку Esc (быстро), вы можете перейти в режим карты.

D Передача данных

Все данные, введенные пользователем, включая ППМ, маршруты, имена пилотов, а

так же точки трека, записанные автоматически, хранятся в памяти IQ-Compeo. Каждая

маршрутная точка содержит в своих характеристиках скорость полета, время,

координаты, высоту по GPS, барометрическую высоту. Исходя из этих данных, можно

построить барограмму, график показаний вариометра, график скорости и направления

полета для последующего разбора и оценки. Недавно, с развитием соответствующего

программного обеспечения, стало возможным отобразить соответствующий трек на

компьютере в 3D режиме (трехмерным).

D1 Обмен данными с компьютером

В стандартную комплектацию IQ-Compeo входит кабель для подключения к ПК (9 pol

Sub D plug). Таким образом, передача данных может происходить в обоих

направлениях. Параметры соединения: 57.600 baud; 1 startbit; 8 databit; 1 stopbit; no

parity, Xon/Xoff.

Посредством интерфейса RS232 (COM-порт) можно считать следующее:

Серию, номер и имя пилота;

Список ППМ;

Список маршрутов; зоны CTR;

Выбранный трек.

Или записать в IQ-Compeo:

ППМ, маршруты или зоны CTR.

Важно: для передачи выше указанных данных прибор должен находиться во

включенном состоянии в момент подключения к нему кабеля от ПК.

В процессе передачи Compeo проверяет совпадения имен ППМ и Маршрутов. Если

ППМ или маршрут с данным именем уже был в приборе, он будет перезаписан, если

нет - новый ППМ или маршрут будет создан. Вы должны убедиться, что необходимый

ППМ, который является частью Маршрута, присутствует в списке ППМ перед

отправкой в прибор Маршрута (из ПК).

Перед передачей Маршрутов и/или ППМ на компьютер или из компьютера

необходимо войти в Setup Menu. Для передачи на компьютер записанного полета

необходимо войти в меню Flight Memory и выбрать требуемый полет, который будет

передан на компьютер («открыть» полет в приборе, т.е. войти в режим анализа полета

или карты полета).

Есть ряд компьютерных программ, которые могут взаимодействовать с IQ Compeo.

Для начала можно попробовать программу GPS-Var (автор - Ernst Lehmann), которую

можно найти на нашем сайте. Эта программа включает основные функции описанные

выше. Получение данных для DHV On Line Contest возможно только при

использовании полной версии (платной) этой программы, либо при помощи программ

из списка ниже. Пожалуйста, для приобретения программ или уточнения деталей

обращайтесь к разработчикам этих программ.

Дополнительные программы, которые могут взаимодействовать с нашим прибором:

GPSVar

-

Ernst Lehmann; Anfragen unter ernstlehmann@yahoo.com

Compe-GPS

-

Ivan Tove

(для организаторов соревнований и для индивидуального

использования, 3D графика)

www.compegps.com

Seeyou

-

(Словенская программа, хороша для пилотов-планеристов); 3D-графика

www.seeyou.ws

Maxpunkte -

Бесплатная программа от DHV для чтения полетных данных для OLC.

www.dhv.de/sport

IQ-ONLINE

-

Удобная и простая в использовании программа для загрузки полетов для

дальнейшего использования в OLC. Доступна на нашем сайте.

Рекомендация: подключайте кабель данных к прибору после запуска какой-либо из

этих программ. Фирма Brauniger не может гарантировать исправную работу этих

программ. Если возникли какие либо проблемы, пожалуйста, обращайтесь к

разработчикам соответствующих программных продуктов.

D2 Обновление встроенного программного обеспечения прибора

Программное обеспечение прибора постоянно совершенствуется, вводятся новые

функции, делаются различные усовершенствования. Фирма Brauniger систематически

публикует обновления программного обеспечения прибора на своем сайте в сети

Интернет. Эти обновления могут быть бесплатно загружены на компьютер

пользователя, и впоследствии, загружены в прибор. Текущая версия ПО - 2.19a.

Для того, чтобы записать новую версию ПО («перепрошить») в прибор с

персонального компьютера, необходимо воспользоваться специальной

вспомогательной программой (архив galflash.zip, ~1 мб.), которая также доступна на

нашем сайте. Кроме того, необходимо загрузить с сайта также само обновление

(файл gali216.hec, соответственно, для версии 2.16, размер файла - ~400 кб.). Мы

рекомендуем вам сохранить все связанные файлы в соответствующей отдельной

директории. После распаковки архива будет создано несколько файлов. Запустите

файл uploader.exe. В меню Setup установите требуемый COM-порт. При помощи

меню File / Open upload file выберете файл с расширением *.hec и соответствующем

номером версии для загрузки в прибор. А теперь подключите кабель к

ВЫКЛЮЧЕННОМУ прибору. Для начала передачи данных нажмите «Upload» или

«Open» (в программе).

Иногда, IQ Compeo самопроизвольно включается в момент подключения к нему

кабеля (это вызвано электростатическим зарядом). В таком случае необходимо

отсоединить кабель от прибора, выключить прибор, и подсоединить кабель еще раз.

Прибор обязательно должен быть выключен в процессе загрузки программы во флэш-

память прибора.

Важно!: при загрузке ППМ или Маршрутов или Полетов и др. данных с или на компьютер прибор

должен быть включен в момент подключения кабеля к нему. При обновлении встроенного ПО прибор

должен быть выключен в момент подключения кабеля и передачи данных. Никогда не оставляйте

кабель подключенным к прибору, когда прибор выключен!

На примере выше (для дельтаплана), пунктирная линия соответствует снижению в -2

м/с, а требуемая скорость для этого снижения - 63 км/ч. Требуемая скорость

(оптимальная скорость) - это скорость максимальной дальности планирования в

данных условиях.

На примере справа пилот летит

слишком медленно, потому что

слишком долго остается в зоне

нисходящего потока. Он теряет как

время, так и высоту. Если пилот

летит быстрее рекомендуемой в

данном случае скорости в 62 км/ч, то

он окажется в итоге ниже, чем пилот,

который точно следует указаниям

прибора.

На примере выше (для параплана),

пунктирная линия соответствует

встречному ветру в 20 км/ч. Оптимальная скорость будет на отметке 38 км/ч.

Если пилот летает с включенным модулем GPS, то необходимая оптимальная

скорость будет отображаться в виде черной стрелки на шкале указателя скорости.

В отличии от поляры скоростей планеров, поляра для дельтаплана, и, тем более,

поляра для параплана зависят от многих факторов. В том числе от возраста обшивки,

состояния ткани, веса пилота, подвесной системы и многих других факторов. Поэтому

поляру для дельтапланов и парапланов нужно вводить с особой тщательностью и

аккуратностью. И вводить ее должен сам пилот для своего крыла. Тестовые полеты

при этом нужно проводить в максимально стабильной атмосфере.

Пары значений для поляры нужно снимать в области первой трети кривой (в области

максимального аэродинамического качества и минимального снижения). Но не на

максимальной скорости! При этом каждую скорость нужно выдерживать несколько

секунд для получения более достоверных данных. При помощи программы PC Graph

2000 (которую можно загрузить из сети Интернет) можно построить и

проанализировать поляру. И впоследствии, ввести ее данные в прибор вручную в

базовых установках прибора (Basic Settings/Polardata).

С более ранними механическими вариометрами, пилоты иногда конструировали

специальные кольца McCready. Это кольцо с делениями вокруг круглой шкалы

вариометра, в центре которого была стрелка, указывающая на нулевое значение

вариометра (позиция скорости максимального качества). В нижней части этого кольца

были значения рекомендуемой скорости. Для использования этого, пилот сначала

должен был повернуть кольцо до тех пор, пока стрелка не будет указывать на

среднюю скороподъемность потоков по шкале вариометра. После чего пилот мог

получить рекомендуемую скорость и скорректировать свою скорость в соответствии с

рекомендациями, что, естественно, приводило к новым изменениям на шкале

вариометра и необходимости вновь корректировать скорость.

С появлением IQ Compeo, как и со всей серией приборов IQ, наступила новая эра

Оптимальных Полетных Скоростей. Пилоту не нужно больше прикасаться к прибору,

чтобы изменить значение кольца McCready (средняя скороподъемность потоков). Это

значение будет показано как «активный индикатор McCready», - одиночный указатель

на шкале вариометра. Индикатор поднимается вверх, когда пилот увеличивает

скорость или когда попадает в меньшие минуса и опускается вниз, когда пилот

встречает сильный нисходящий поток или уменьшает скорость. Насколько сильно

меняется его значение зависит, в первую очередь, от поляры скоростей аппарата.

Пилот должен держать такую скорость, чтобы индикатор McCready оставался на

верхней точке средней скороподъемности. Причем индикатор имеет звуковое

сопровождение - меняется тон звука McCready (пульс/пауза=1/4). Пилоту не нужно

постоянно смотреть на прибор, он может ориентироваться по звуку, адоптируя свою

скорость в соответствии с изменениями тона.

В дополнение, существует возможность установить так называемую «зону тишины»

вокруг выбранного значения кольца (это то значение индикатора, при котором пилот

включает звуковое сопровождение McCready нажатием кнопки

). Это

означает, что пилот летит точно в соответствии с теорией McCready тогда, когда

прибор не подает никаких звуков. В меню Basic Settings/McCready пилот может

установить ширину «зоны тишины» в сантиметрах (по умолчанию - +/- 30 см/сек).

F Приземление на воду и гарантии

F1 Приземление на воду

Если вас угораздит приземлиться на воду, вода

может попасть в прибор. Прибор не

герметичен! Но, не смотря на это, есть шанс

спасти прибор или его части. При попадании

воды в модуль GPS он будет безнадежно

испорчен. Для того чтобы спасти остальные

модули необходимо сделать следующее:

a) Откройте корпус прибора;

b) Отсоедините красную перемычку (см.

рисунок). Этим вы разъедините основную сеть и

источник питания;

c) Если приземление произошло в солёную воду, тщательно промойте прибор в

чистой пресной воде. Осторожно и тщательно высушите прибор горячим воздухом

(например, феном);

d) Также рекомендуется отсоединить «flat Tastur cable»^*;

e) Перешлите прибор на фирму Brauniger для перенастройки и окончательного

тестирования.

Гарантия на прибор при приземлении на воду прекращает свое действие!

F2 Гарантия и ограничение ответственности

Гарантия на прибор составляет 24 месяца. Однако при физическом повреждении

прибора (сломанный корпус или треснувшее стекло дисплея), как и при поломке

вследствие приземления на воду, гарантия не действует!

Фирма Brauniger не несет ответственности за негативные последствия, вызванные

использованием прибора не по прямому назначению.

Внимание!

В очень редких случаях, может случиться, что прибор не будет отображать некоторые

данные или данные будут некорректны. Фирма Brauniger не сможет взять на себя

ответственность за возможные негативные последствия, связанные с неисправностью

прибора. Ответственность за безопасное выполнение полетов лежит только на самом

пилоте.

^* Вероятно, имеется в виду шина;

///////////////////////////////////////
