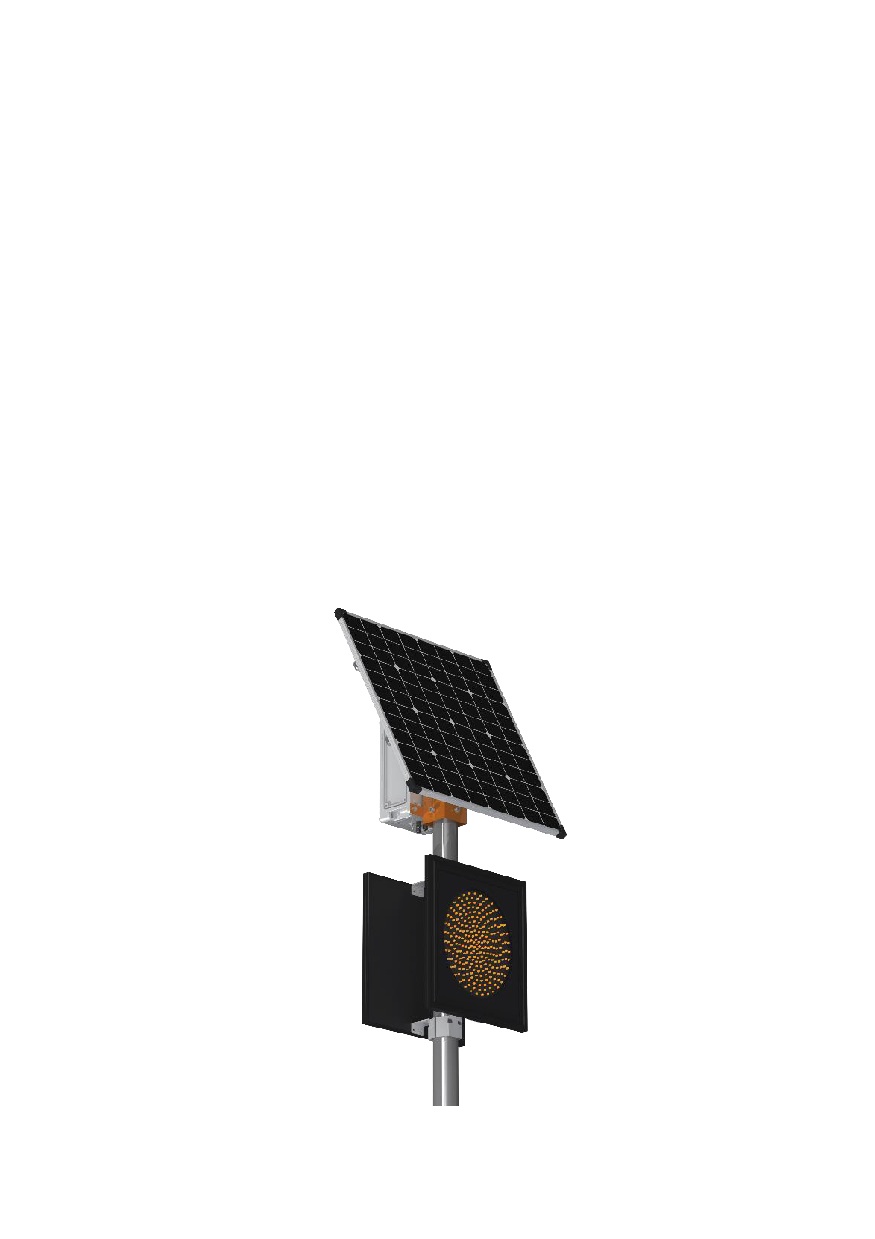

АВТОНОМНЫЙ ТРАНСПОРТНЫЙ
СВЕТОФОР Т.7 серии SolarNET
ПАСПОРТ
Руководство по эксплуатации
Москва
2017
ВВЕДЕНИЕ
Прежде чем приступить к установке и подключению автономного солнечного
светофора серии SolarNET (далее светофор) внимательно ознакомьтесь с настоящим
паспортом и руководством по эксплуатации, т.к. несоблюдение рекомендаций может
привести к потере работоспособности изделия и утрате гарантийных обязательств.
Настоящее руководство предназначено для ознакомления с основными
техническими характеристиками, конструкцией, принципом работы, способом установки
и правилами эксплуатации устройства.
НАЗНАЧЕНИЕ
Станция SolarNET в комплекте со светофором серии Т.7 представляет собой
универсальный комплекс индикации и освещения пешеходных переходов с
использованием солнечных панелей в качестве основного источника энергии. Данная
система устанавливается на стойки дорожных знаков в зонах пешеходных переходов и
предназначена для повышения безопасности организации движения на нерегулируемых
пешеходных переходах.
КОМПЛЕКТ ПОСТАВКИ
Солнечная станция SolarNET ___В/___Ач - __ шт.
Солнечная панель ___ Вт - __ шт.
Кронштейн крепления - __ шт.
КОНСТРУКЦИЯ
Станция представляет собой пыле- влагозащищенный стальной корпус, внутри
которого расположены солнечный контроллер заряда серии SW и аккумуляторная
батарея для круглосуточного питания подключенных потребителей.
Опционально возможно дополнение стандартными модулями расширения
(ПРИЛОЖЕНИЕ 1).
Светофор изготовлен в ультратонком корпусе. Светодиодная линза желтого цвета
диаметром 300 мм работает в импульсном режиме. Лицевая часть выполнена из
антибликового поликарбоната без применения рассеивающих линз. Дополнительно
может комплектоваться козырьком.
Сборно-разборный кронштейн для крепления солнечной панели и станции
представляет собой набор стальных элементов, окрашенных желтой порошковой
краской, и оцинкованных крепежных изделий.
Солнечная панель изготовлена из поликристаллического кремния класса Grade A и
имеет антибликовое, гидрофобное покрытие, улучшающее светопоглощение.
Конструкция устройства постоянно совершенствуется, поэтому возможно отличие
внешнего вида и внутренних характеристик от приведенных в настоящим руководстве.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
SolarNET 12В/17Ач
SolarNET 12В/26Ач
Материал корпуса
Сталь
Сталь
Габаритные размеры станции, мм
300х200х160
300х200х160
Аккумуляторная батарея, В; Ач
12; 17
12; 26
Максимальный ток заряда, А
5
5
Напряжение на выходе, В
12
12
Ток собственного потребления, мА
15
15
Вес, кг
8
10
Класс защиты
IP 65
IP 65
Транспортный
Транспортный
Транспортный
Транспортный
светофор Т.7.1
светофор Т.7.2
светофор Т.7.д.1
светофор Т.7.д.2
Напряжение
12
12
12
12
питания, В
Мощность, Вт
6
8
8
8
Габаритные
300х300х32
390х390х32
390х390х32
390х390х32
размеры, мм
Диаметр
200
300
300
300
апертуры, мм
ГОСТ Р 52282
ГОСТ Р 52282
ГОСТ Р 52282
ГОСТ Р 52282
Сила света, Кд
2004
2004
2004
2004
Вес, кг
2.2
3
3
3
Комплектация
возможна
возможна
возможна
возможна
козырьком
Класс защиты
IP 54
IP 54
IP 54
IP 54
Солнечная панель
Солнечная панель
Солнечная панель
40 Вт
60 Вт
100 Вт
Рабочее напряжение, В
12
12
12
Максимальное напряжение, В
18
18
18
Мощность, Вт
40
60
100
Габаритные размеры, мм
739х524х18
661х628х25
661х1024х65
Ток заряда, мм
2.22
3.33
5.56
Класс защиты
IP 65
IP 65
IP 65
ПОДКЛЮЧЕНИЕ И МОНТАЖ УСТРОЙСТВА
Перед использованием станции в комплекте с транспортным светофором Т.7 в
собранном варианте необходимо проверить работоспособность изделия. Для этого
необходимо подключить компоненты системы в соответствии с рисунком 1, где разъем
«Источник питания» используется для подключения солнечной панели, а «Выход 1»,
«Выход 2» и «Выход 3» для подключения потребителей.
Солнечная станция должна устанавливаться на кронштейне или
на стойке для дорожных знаков разъемами вниз! Не правильная
установка приведет к потере гарантийных обязательств.

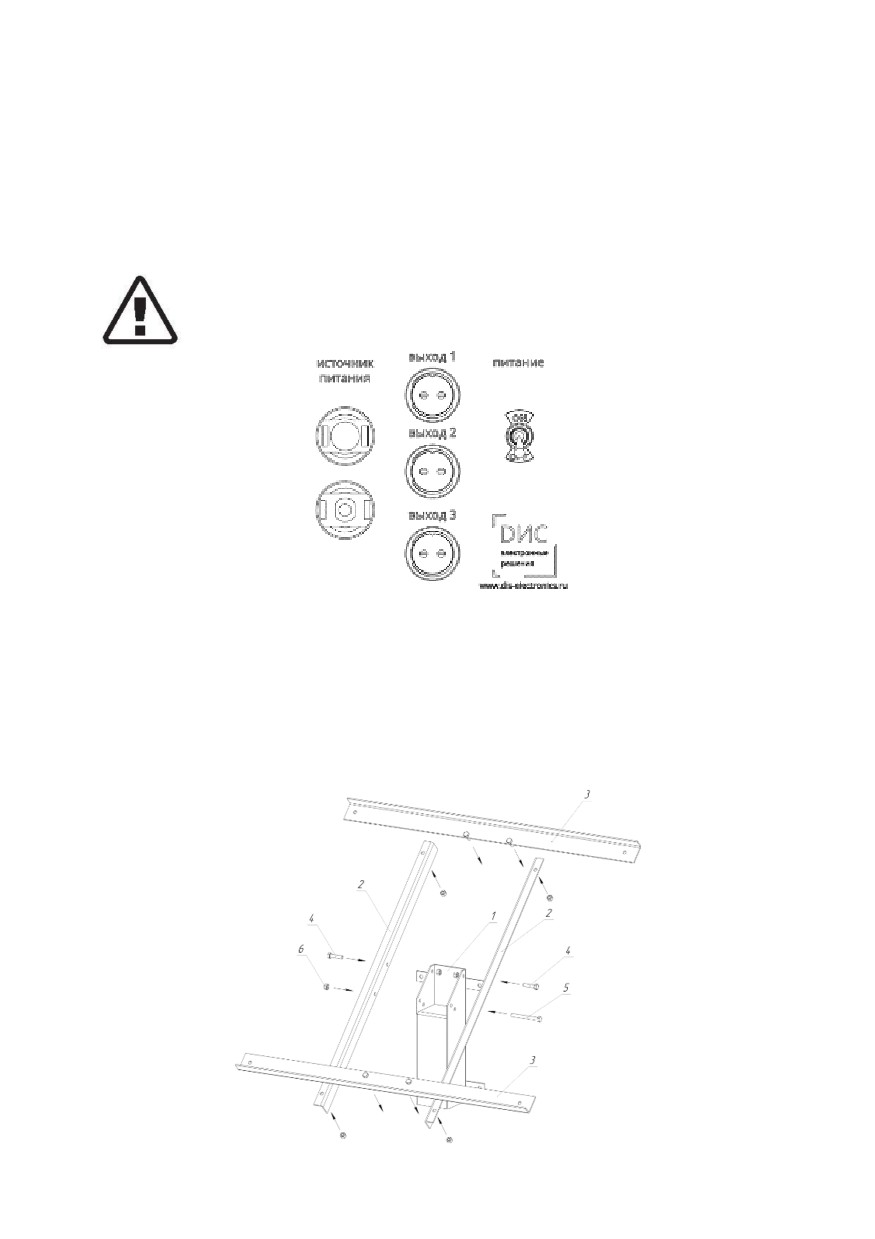

Рисунок 1 - Органы управления.
При подключении светофора к солнечной станции тумблер питания должен быть в
положении «OFF». После подключения необходимо перевести тумблер питания в
положение «ON». Устройство перейдет в работу в течение 10 секунд, об этом будет
свидетельствовать импульсный режим работы светофора. Солнечную панель подключать
после установки устройства на стойке.
Сборка кронштейна осуществляется согласно рисунку 2. На рисунке 3 изображена
схема установки солнечной станции в комплекте на стойку.

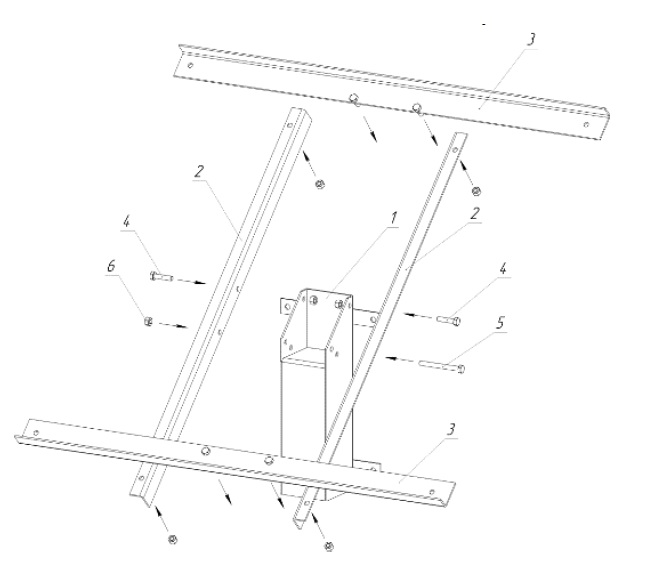

Рисунок 2 - Сборка кронштейна.
Для максимальной эффективности работы положение
солнечной панели должно быть ориентировано лицевой
стороной строго на юг.
Кронштейн крепления с установленными элементами рекомендуется устанавливать
на забетонированную стойку для дорожных знаков диаметром 76-89 мм и длиной 5.5
метров (при условии заглубления трубы на 1.5 м в землю).

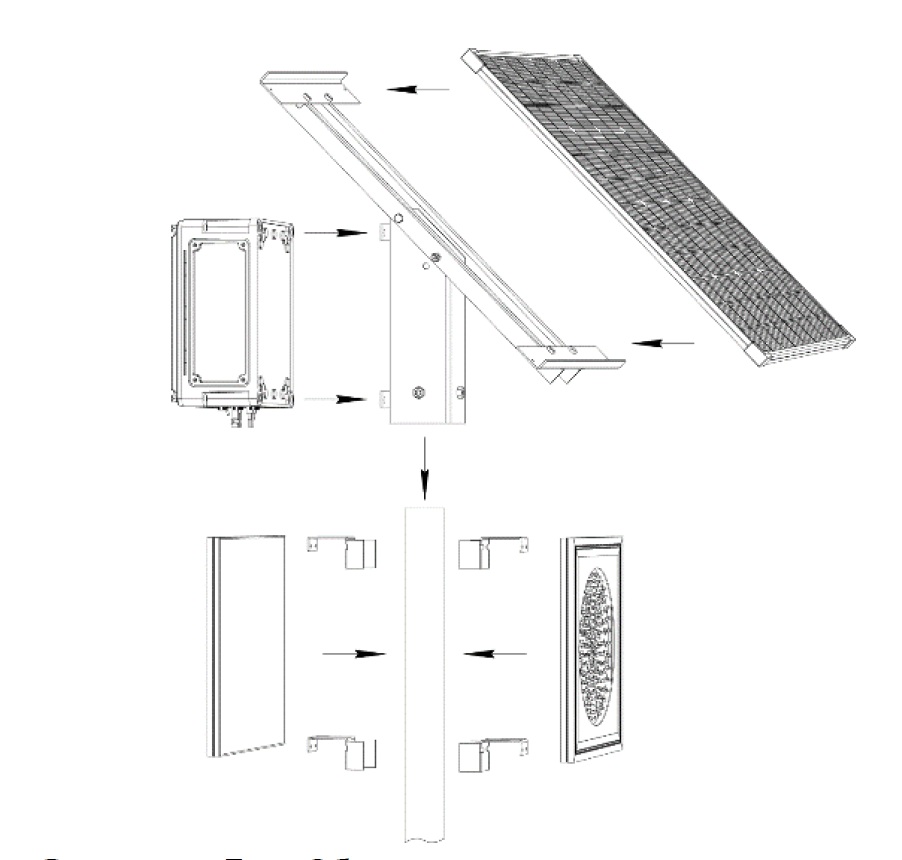

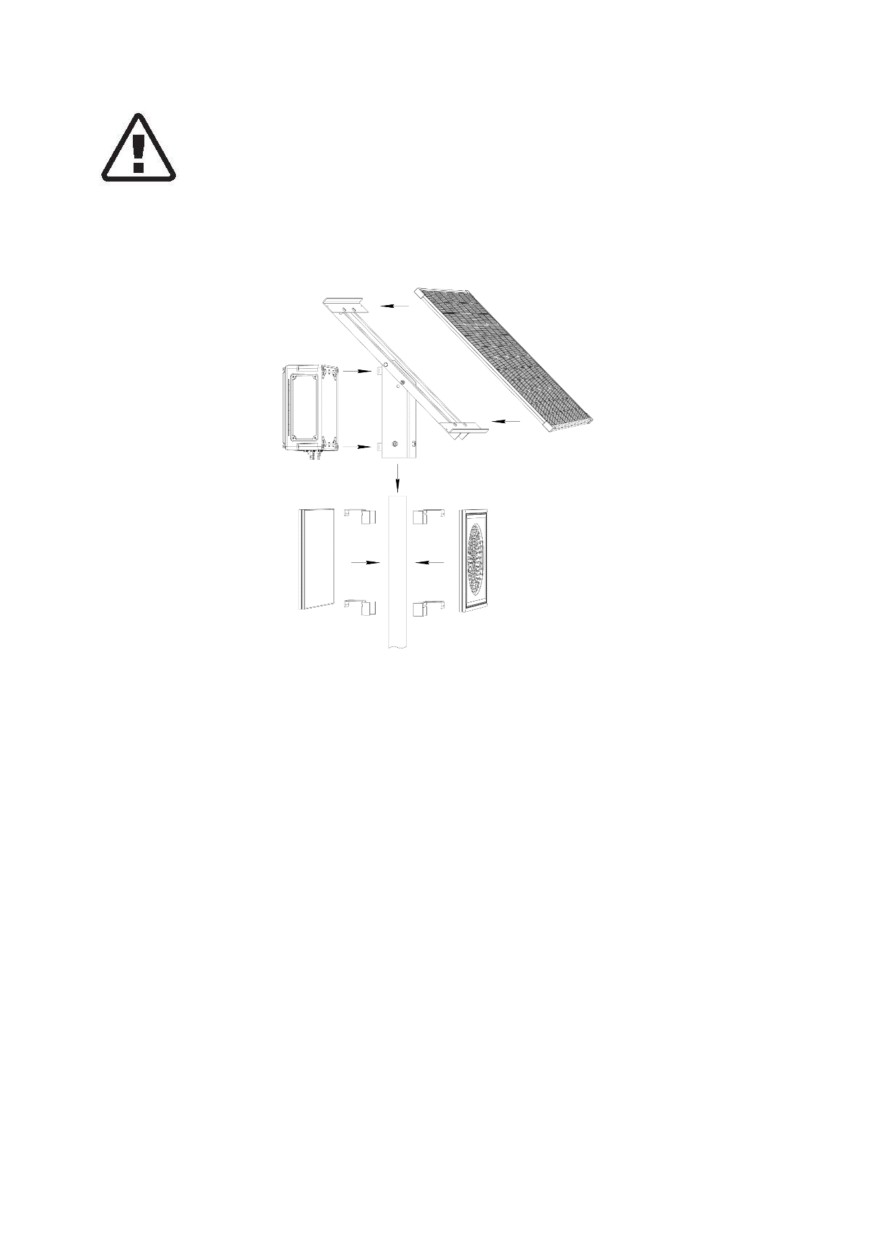

Рисунок 3 - Сборка автономного комплекса.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание производится квалифицированным персоналом. В
зимние месяцы необходимо проводить контроль скопления наледи и снега на лицевой
стороне солнечной панели. Чистка панели производится скребком для льда и щеткой-
сметкой.
Регламентные работы по обслуживанию солнечной станции необходимо проводить
не реже одного раза в год, и они должны включать в себя:
1.
Удаление пыли со всех внешних и внутренних поверхностей станции сухой
мягкой тканью и кисточкой и проведение визуального осмотра состояния электронных
элементов и металлических частей.
2.
Контроль состояния аккумуляторной батареи при помощи тестера ёмкости
(например, SKAT-T-AUTO). В случае потери аккумулятором значительной части ёмкости
произвести замену на аналогичный аккумулятор.
3.
Проведение проверки на наличие повреждений в кабелях солнечной панели,
аккумуляторной батареи и нагрузки.
4.
Проведение проверки прочности крепления всех резьбовых соединений.
ВНИМАНИЕ! При продолжительной пасмурной погоде возможно
снижения напряжения на аккумуляторной батарее до 10,5В и
отключение нагрузки контроллером во избежание полного
разряда. Когда напряжение на АКБ поднимется до 11.5В, нагрузка
снова перейдет в работу.
ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ
В случае неисправности станции или подключенной нагрузки выполнить
следующие действия:
1. Открыть крышку станции. Проверить электрические соединения внутри
устройства. В случае нарушения соединения устранить причину неисправности.
2. Проверить напряжение и емкость аккумуляторной батареи. В случае
напряжения ниже 10,5 В произвести заряд батареи стандартными средства
заряда (например, SKAT-UTTV). Включение контроллера осуществляется при
напряжении не менее 12В.
3. Проверить работоспособность подключаемой нагрузки. Для этого
необходимо подключить нагрузку к АКБ соблюдая полярность.
4. Проверить напряжение на выводах солнечной панели с
использованием мультиметра. В случае отсутствия напряжения произвести
проверку кабеля на герметичность оболочки кабеля, отсутствие обрыва жил,
отсутствие сообщения жил между собой.
5. При неработоспособности системы сообщить на предприятие-
изготовитель.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует соответствие изделия заявленным
требованиям при соблюдении условий транспортирования, хранения, монтажа
и эксплуатации.
Гарантийный срок эксплуатации изделий 1 год. В течение срока действия
гарантийных обязательств предприятие-изготовитель обязуется безвозмездно
производить ремонт изделия или осуществлять его гарантийную замену при
соблюдении потребителем условий хранения и эксплуатации. Гарантия не
распространяется на несоответствия в изделии, полученные при механическом
повреждении, например, в результате удара или падения, а также
несанкционированные изменения, внесенные потребителем в технические или
программные средства изделия.
ПРИЛОЖЕНИЕ 1
GSM-телеметрия
Удаленное администрирование системы с помощью
SMS-команд
Облачный сервис Управление и мониторинг работы системы в режиме
SolarCLOUD
онлайн через сети интернет
Радиомодуль
Работает на частоте 2,4 ГГц по зашифрованному каналу
радиосвязи и служит для беспроводного управления
устройством с помощью пульта дистанционного
управления и для синхронизации работы нескольких
аналогичных устройств
Датчик освещения Автоматическое включение подключенных нагрузок
при нахождении объекта в зоне видимости датчика
Кнопка вызова
Ручное управление работой подключаемых нагрузок
Программное
Управление и настройка техническими параметрами и
обеспечение
характеристиками системы
GPS-модуль
Спутниковая система навигации











Рисунок 2 – Сборка кронштейна.









Рисунок 3 – Сборка автономного комплекса.













///////////////////////////////////////
