Светофор светодиодный SW2. ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Светофор светодиодный SW2

ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Назначение и область применения
Светофор светодиодный предназначен для регулирования движения транспортных средств и пешеходов, а также выполнения функции светового сигнального устройства.
Технические данные

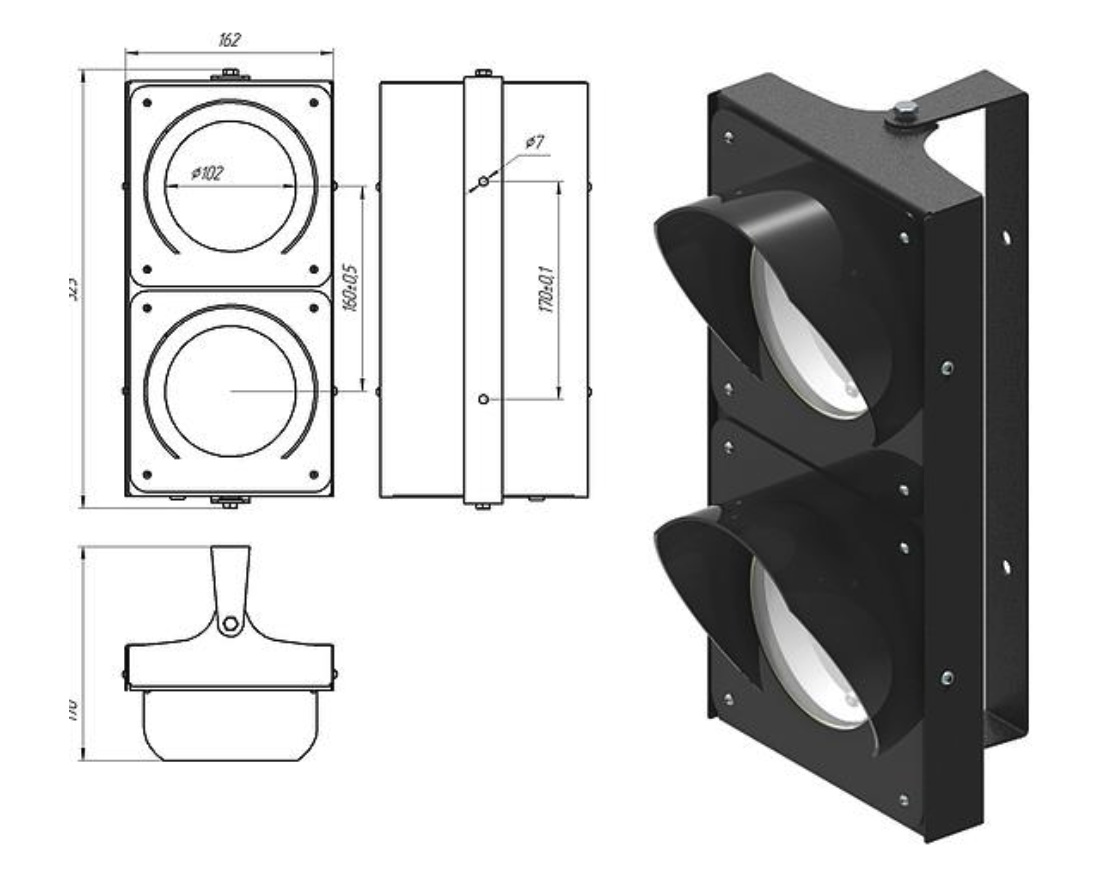

 Габаритные размеры, мм-------------------------------------------- 162 х 325 х 170
- Диаметр выходной апертуры, мм 100
   Напряжение питания, В---------------------------------------------- 220+20% AC
- Потребляемая мощность одной секции, Вт 2
   Цвет свечения----------------------------------------------------------- красный, зеленый
   Рабочий диапазон температур, от---------------------------------- - 40 гр.С до +50 гр.С
- Яркость свечения одного сигнала, Cd, не менее 50
- Класс защиты от воздействия окружающей среды------------- IP54
- Исполнение горизонтальное и вертикальное
Требования по безопасности
При эксплуатации прибора следует руководствоваться требованиями настоящей инструкции.
Не допускается подключение прибора к источнику питающего напряжения переменного тока и к источнику постоянного, тока несоответствующего напряжения, или полярности. Соблюдать осторожность при монтаже прибора для исключения механических повреждений.
Комплектность
Комплект поставки светофора светодиодного:
- Светофор светодиодный
- Кронштейн крепления
- Инструкция по эксплуатации
- Упаковка
Установка и подключение
Установите кронштейн крепления. Снимите заднюю крышку светофора и произведите подключение светофора кабелем сечения 0,12-0,5 мм, согласно указаниям наклейки на задней части светофора. Установите заднюю крышку и закрепите светофор на кронштейн крепления.

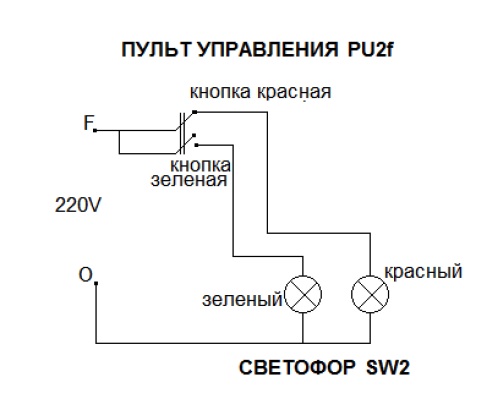

Для управления светофором рекомендуется применять пульт управления PU2, смотри схему подключения на рис.1,

Рисунок 1.

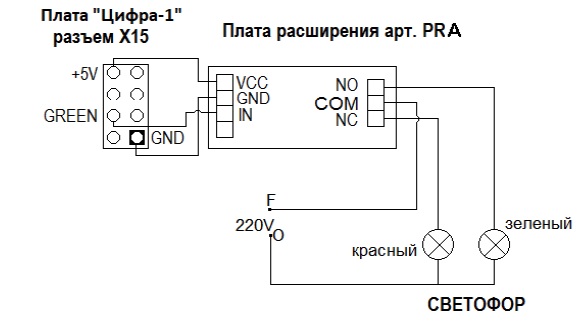

Для подключения светофора к автоматическому шлагбаум производства ООО «Фантом, смотри Рисунок 2. Светофор подключается через плату расширения арт. PRA.

Рисунок 2

Гарантии поставщика

Поставщик гарантирует работу прибора при соблюдении владельцем правил эксплуатации и хранения в течение 12 (двенадцати) месяцев со дня продажи.

При возникновении отказов в течение гарантийного срока поставщик гарантирует бесплатный ремонт или замену прибора.

Светофор светодиодный принимается на гарантийный ремонт только при предъявлении настоящего паспорта.

При наличии механических повреждений световых элементов – указателей светофор на гарантийный ремонт не принимается.

ПАСПОРТ

Светофор, модель

Световые светодиодные элементы, применяемые в светодиодном светофоре, соответствуют государственному стандарту ГОСТ Р МЭК 60598-1-2003, техническим условиям ТУ 3461-003- 48655087-05 и имеют сертификат соответствия МРОСС RU.ME15.H01334.

При продаже Светофора продавец в присутствии потребителя должен проверить комплектность по Товарной накладной.

Торгующая организация:

ПЕЧАТЬ

Дата «

» 20 г.

Подпись

ООО «Фантом» Санкт-Петербург, Михайловский пер., д.7а, т: (812) 679-98-90, 679-98-09, 679-98-98.

////////////////////////////
