СВЕТОФОРЫ ДОРОЖНЫЕ СВЕТОДИОДНЫЕ (плоский корпус). Руководство по эксплуатации ЛНСГ.676657.043 РЭ

СОДЕРЖАНИЕ

Основные сведения Описание и работа Назначение

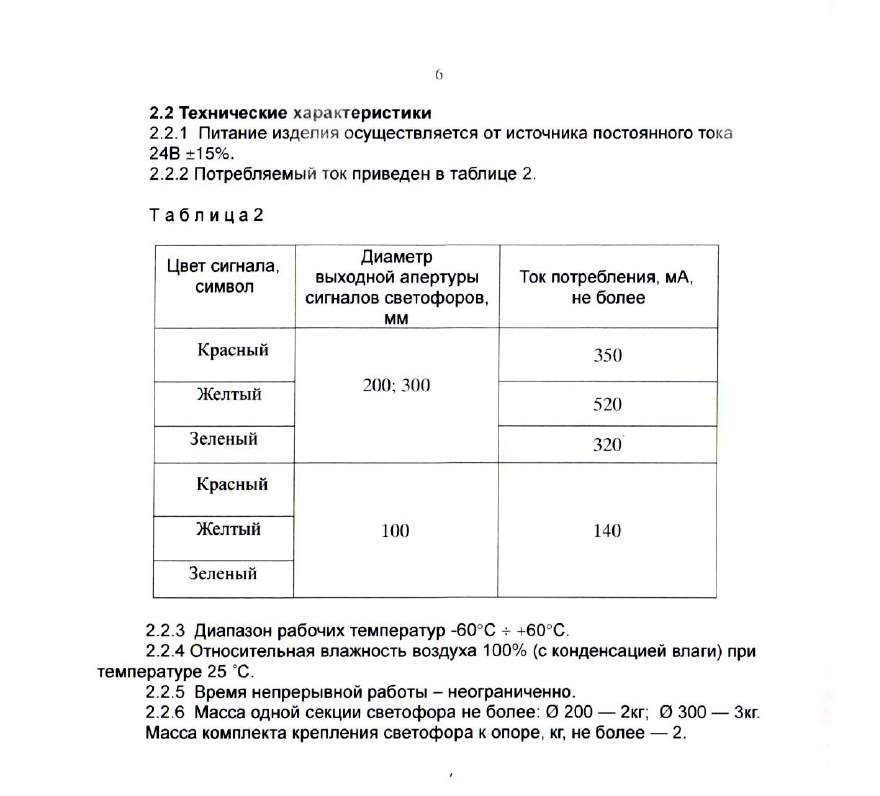

Технические характеристики

Комплектность

Устройство и работа

Подготовка изделия к использованию

Меры безопасности

Порядок установки и подготовки к эксплуатации Техническое обслуживание Гарантии изготовителя Свидетельство о приемке

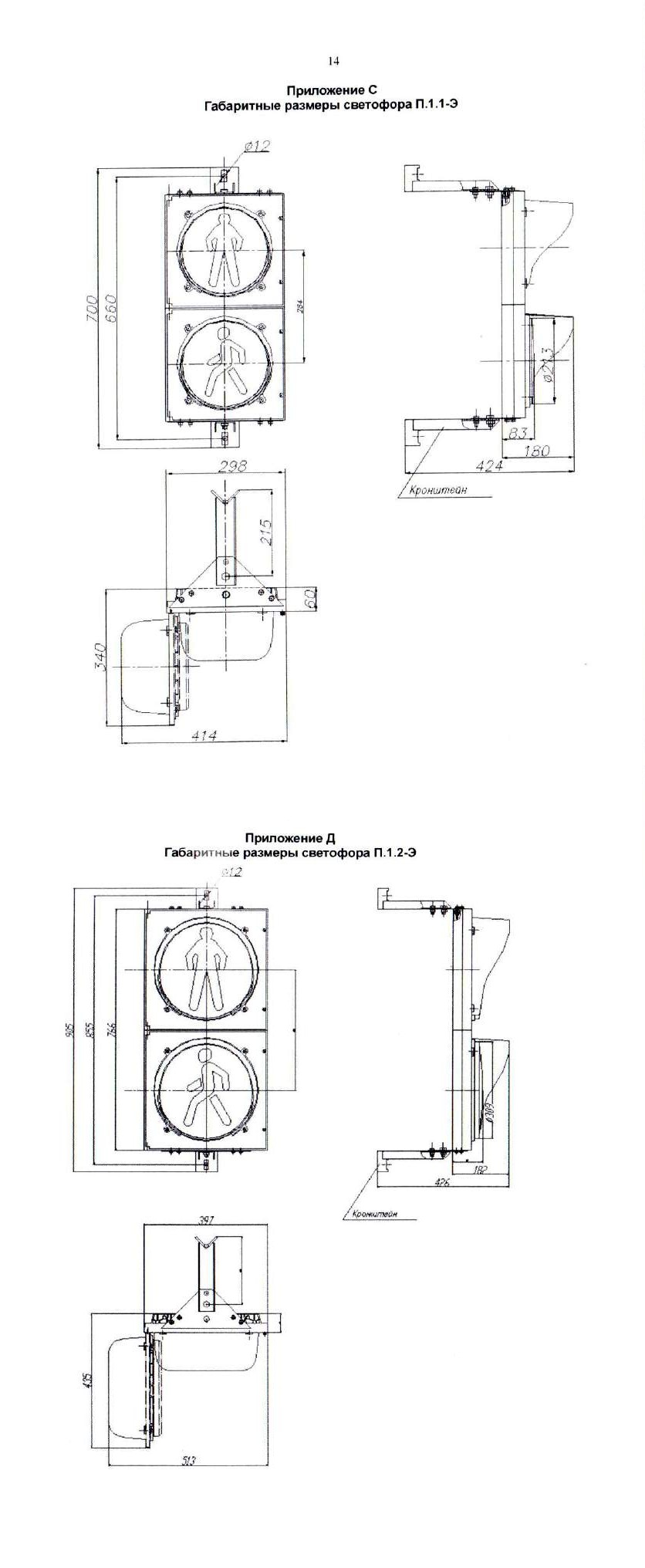

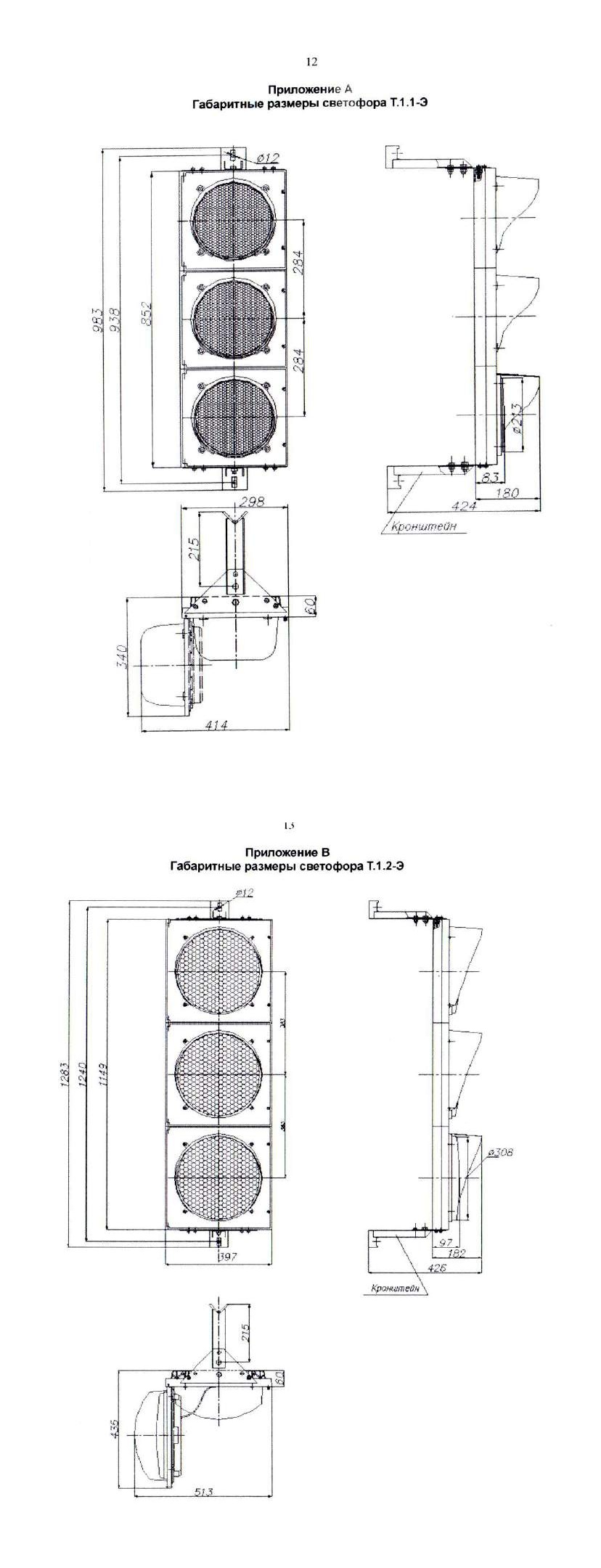

Приложение А. Габаритные размеры светофора Т.1.1-Э Приложение В. Габаритные размеры светофора Т.1 2-Э Приложение С. Габаритные размеры светофора П.1.1-Э Приложение Д. Габаритные размеры светофора П.1.2-Э Приложение Е. Крепление светофора Приложение Ж.

Настоящее руководство по эксплуатации (далее РЭ) предназначено для ознакомления с назначением, устройством, принципом работы, порядком обслуживания, а также содержит сведения о гарантиях поставщика и сертификации светофоров дорожных светодиодных (плоский корпус) (далее изделие).

1 ОСНОВНЫЕ СВЕДЕНИЯ

1.1 Светофоры классифицируются на две группы в соответствии с ГОСТ Р 52282-04: Т - транспортные ; П- пешеходные В каждой группе светофоры делятся на типы и исполнения

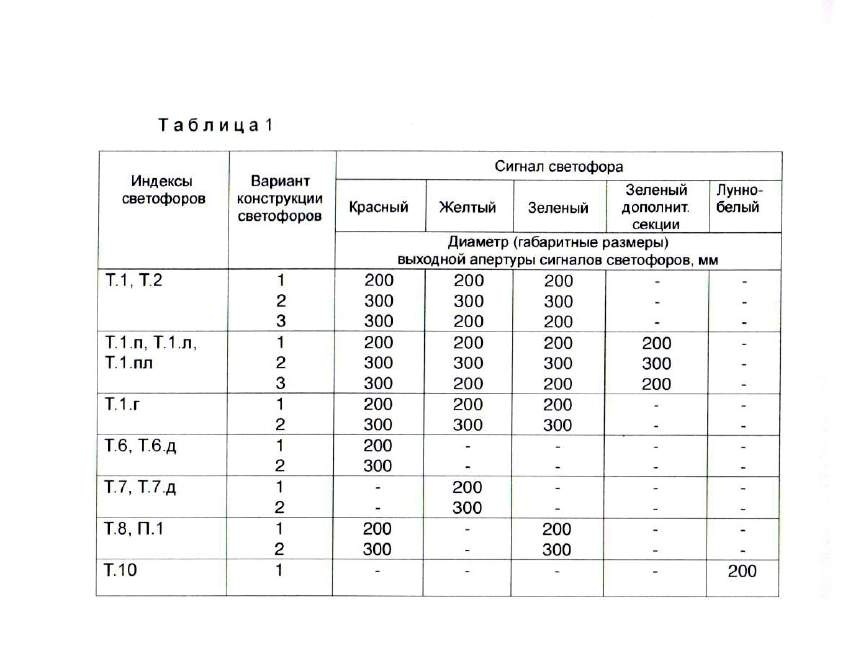

1.2 Варианты конструкции светофоров указаны в таблице 1 настоящего

РЭ.

Пример условного обозначения светофора транспортной группы (плоский корпус), типа 1, с двумя дополнительными правой и левой секциями, с диаметром выходной апертуры всех секций светофора 300 мм, что соответствует варианту конструкции 2 по ГОСТ Р 52282-04, при заказе в документации другой продукции:

Светофор Т.1 пл.2-Э ТУ 5217-001-56600048-2009
Пример условного обозначения светофора транспортной группы (плоский корпус), типа 2, с символом «стрелка вверх-направо» на каждом рассеивателе сигнала светофора, с диаметром выходной апертуры всех секций 200 мм, что соответствует варианту конструкции 1 по ГОСТ Р 52282-04, при заказе в документации другой продукции

Светофор Т.2.вп.1-Э ТУ 5217-001-56600048-2009
1.3 Предприятие - изготовитель: ООО «Элинтел»,

117997, г. Москва, ул Вавилова, д.69/75, оф.721.

Примечание: Производитель оставляет за собой право вносить в конструкцию изделия изменения, не ухудшающие потребительские свойства товара, без предварительного уведомления

Примечание: Внешний вид светофоров приведен в приложениях А -настоящего РЭ.


2 ОПИСАНИЕ И РАБОТА
2.1 Назначение

2.1.1 Светофоры дорожные светодиодные предназначены для регулирования движения транспортных средств и пешеходов

2.1.2 Корпус изделия представляет собой разборный пластмассовый корпус, затрудняющий несанкционированный доступ Защитное стекло изготовлено из импортного поликарбоната, имеющего высокую ударопрочность и стойкость к внешним климатическим воздействиям В качестве источника света в светофорах используются модули сигнальные светодиодные типа МСС - ТУ 5217-002-56600048-2009.

2.1.3 По условиям эксплуатации изделия относятся к приборам, работающим без надзора. Номинальный режим работы продолжительный в условиях умеренного и холодного климата (исполнении УХЛ категория размещения 1 поГОСТ 15150)

2.1.4 По виду создаваемых индустриальных радиопомех изделие относится к группе 1 ГОСТ Р 51320.

2.1.5 Изделие устойчиво к механическим внешним воздействующим факторам, соответствующим группе 2 по ГОСТ 17516 1.

2.1.6 Изделие устойчиво к климатическим внешним воздействующим факторам по ГОСТ 15543 1

2.1.7 Ветровая нагрузка согласно ГОСТ 8045 п.1.4 4

2.1.8 Степень защиты корпуса (IP54/23) по ГОСТ 14254-96

2.3 Комплектность

2.3.1 В комплект поставки изделия входят:


- Светофор дорожный светодиодный -1 шт.

- бленда - 3 шт.

- винт-саморез М5х15 -12 шт

- руководство по эксплуатации -1 шт.

- упаковка -1 комплект

Примечание: Руководство по эксплуатации и упаковка поставляется на комплект, состоящий из десяти изделий одинакового исполнения и диаметра выходной апертуры сигналов светофоров, отправляемых одновременно в один адрес

2.4 Устройство

Светофор состоит из секций Каждая секция светофора открывается независимо от других. Передняя панель каждой секции светофора и дополнительной секции при закрывании заходит внутрь корпуса и крепится в петлях с не выпадающими осями, расположенными внутри корпуса

В корпусе светофоров и дополнительных секций предусмотрено надежное крепление для подводящего электрического кабеля при помощи пластикового хомута

Бленды светофоров и дополнительных секций съемные и крепятся на саморезах, причем возможность замены бленды осуществляется без выворачивания саморезов, а только с помощью их ослабления.

Соединение светорассеивателя с корпусом модуля осуществляется с помощью многозаходного «байонетного» герметичного соединения с фиксацией от раскручивания и уплотнительной прокладкой многократного использования, обеспечивающих возможность оперативной замены вышедших из строя плат без разрушения модуля

Клеммная колодка в корпусе светофоров и дополнительных секциях имеет винты диаметром не менее М4 с шайбами для крепления проводов от модулей сигнальных светодиодных и подводящего электрического кабеля.

Светофоры и дополнительные секции на верхнем и нижнем торце имеют зубчатые кольца, позволяющие фиксировать светофор или секцию с дискретностью 5% в горизонтальной плоскости

В каждую секцию светофора вмонтирован модуль излучателя, содержащий плату со светоизлучающими диодами и плату адаптера, которая обеспечи вает питание модуля, совместимость светодиодных излучателей с дорожными контроллерами, а также защиту от воздействия микросекундных импульсных помех большой энергии. Для крепления светофора в верхней и нижней (правой и левой) секциях предусмотрены болты. Для подключения светофора к сети, внутри нижней или правой секции находится клеммная колодка

Конструкция светофора не содержит драгметаллов, подлежащих вторичной переработке при утилизации изделия

3 ПОДГОТОВКА ИЗДЕЛИЯ К ИСПОЛЬЗОВАНИЮ

3.1 Меры безопасности

3.1 1 Эксплуатация изделия должна осуществляться в соответствии с ГОСТ 12 1.019-79, 12.2.007 0 и «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001.

3.1.2 Изделие изготовлено из негорючих и трудногорючих материалов по ГОСТ 12.1.044-99, является пожаробезопасным и соответствует нормам ВНПБ -97.

3.1.3 Изделие при транспортировании, хранении, эксплуатации и утилизации не оказывает вредного воздействия на окружающую природную среду и на здоровье человека.

3.2 Порядок установки и подготовки к эксплуатации

3.2.1 Предмонтажная подготовка заключается в креплении

солнцезащитных бленд к светофорным секциям. Бленда фиксируется в нужном положении (в зависимости от рабочего положения светофора: вертикального или горизонтального). После чего крепится прилагаемыми к комплекту винтами-саморезами М5х15 (по 4 шт. на одну бленду).

3.2.2 Подготовить кабель для подключения светофора к контроллеру

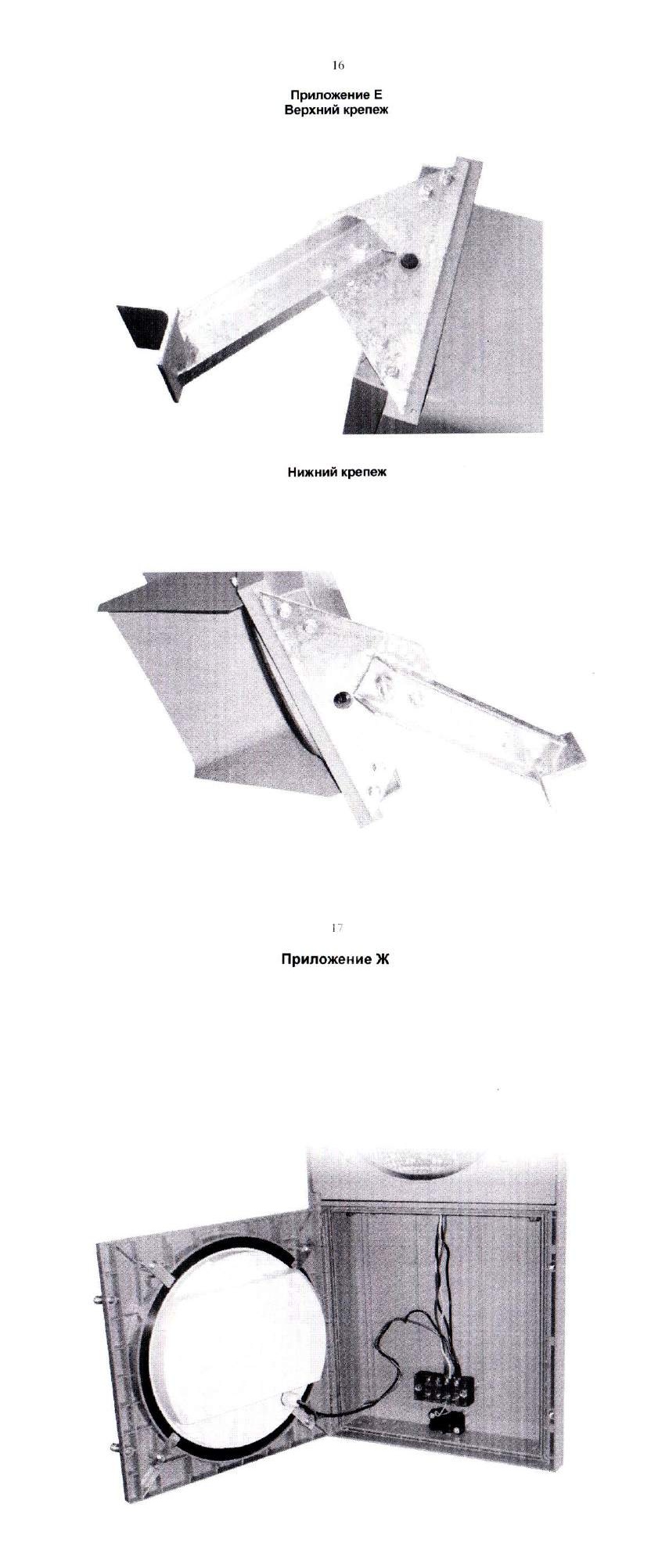

3.2.3 Установить светофор на объект. Крепление светофора осуществляется с помощью кронштейнов (см. приложение Е настоящего РЭ). Кронштейны не входят в комплект поставки, но могут быть изготовлены и поставлены по отдельному заказу потребителя

3.2.4 Подключить кабель к клеммной колодке, расположенной внутри нижнего или правого модуля в соответствии с маркировкой (см. приложение Ж настоящего РЭ).

3.2.5 Включить питание и проверить работоспособность изделия. ВНИМАНИЕ!

Для безопасного обслуживания светофора к его креплению должно быть подключено защитное заземление.

4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4.1 Порядок обслуживания изделия при эксплуатации определяется настоящим руководством.

4.2 Периодическое техническое обслуживание включает в себя очистку лицевой части изделия от внешних загрязнений по мере необходимости и определение количества несветящихся светодиодов

Очистку лицевой части изделия производить мягкой тканью, обильно смоченной водой.

В случае сильных загрязнений допускается использование мыльного раствора или спирта этилового технического ГОСТ 17299-78

Категорически запрещается для очистки лицевой части изделия применять абразивные материалы, керосин, бензин, растворители и другие органические соединения.

4.3 Изделие считается неисправным и подлежит ремонту в следующих случаях:

- количество несветящихся светоизлучающих диодов в одном из модулей составляет более 20%.

4.4 Ремонт изделия в гарантийный период эксплуатации осуществляется производителем.

В послегарантийный период эксплуатации ремонт изделие осуществляется следующими способами:

-производителем за отдельную плату;

-потребителем самостоятельно

Решение о способе ремонта изделия принимается потребителем

///////////////////////////////////////
