Мазда Основы электрооборудования CT-L1004. Учебное руководство





Содержание
Введение
00-1
Электричество
01-1
Компоненты электричества
01-1
Вещество, атомы и электроны
01-1
Принцип притяжения и отталкивания
01-2
Движение электронов
01-3
Проводники, изоляторы и полупроводники
01-4
Характеристики электричества
02-1
Напряжение
02-1
Подготовка мультиметра для использования в качестве вольтметра
02-2

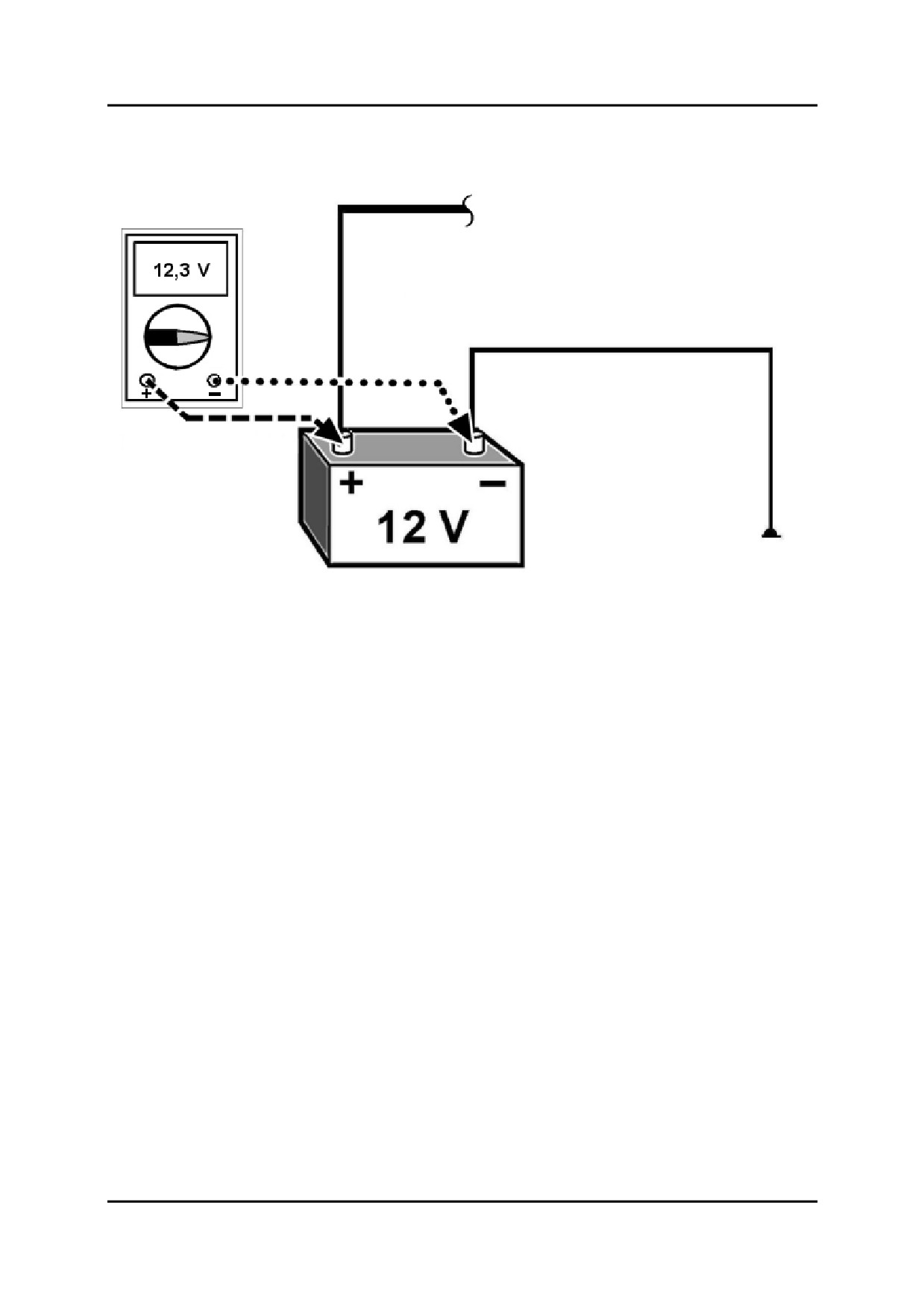

Пример: Проверка напряжения аккумуляторной батареи в автомобиле
02-3
Ток
02-4

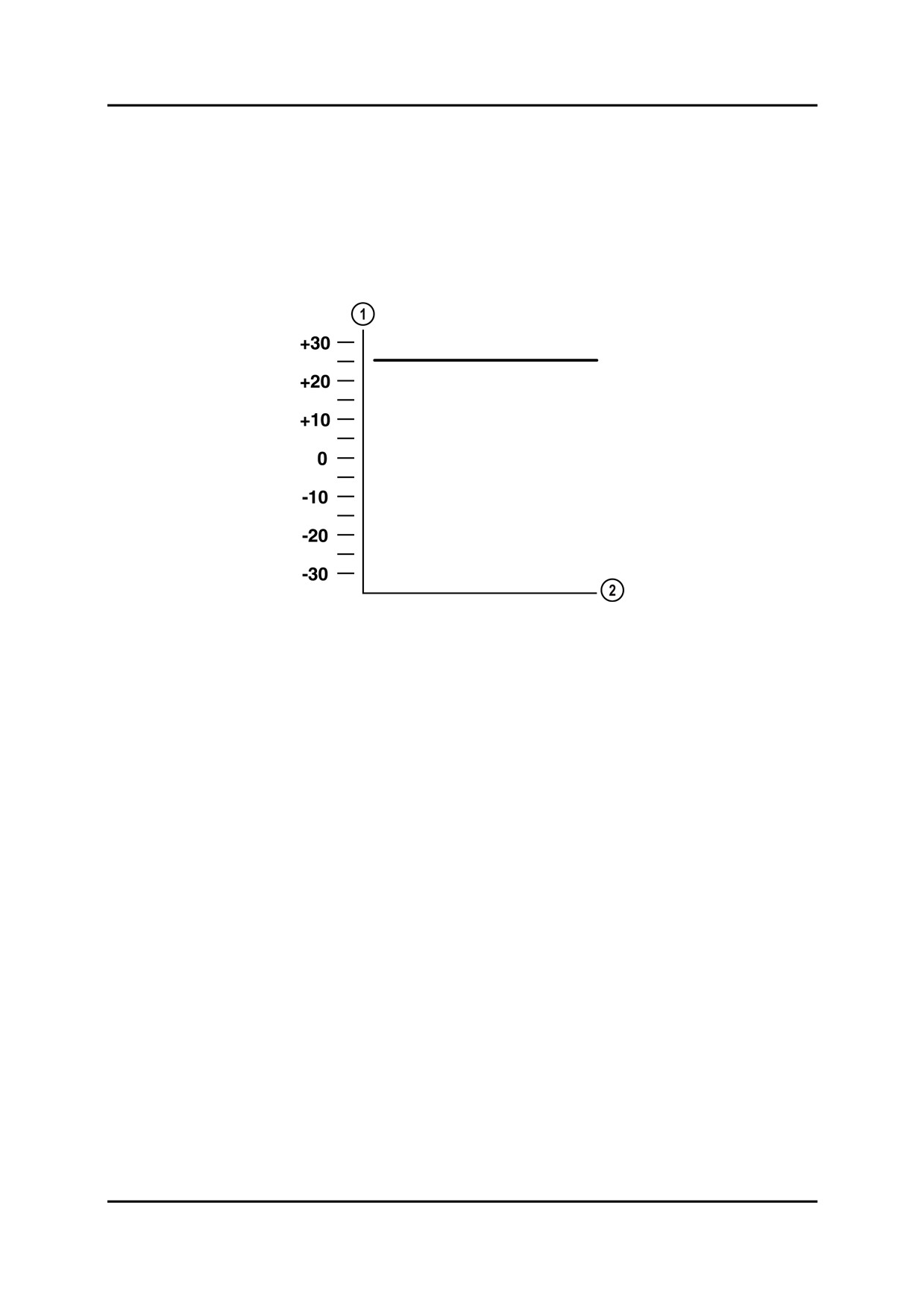

Постоянный ток (DC)
02-5

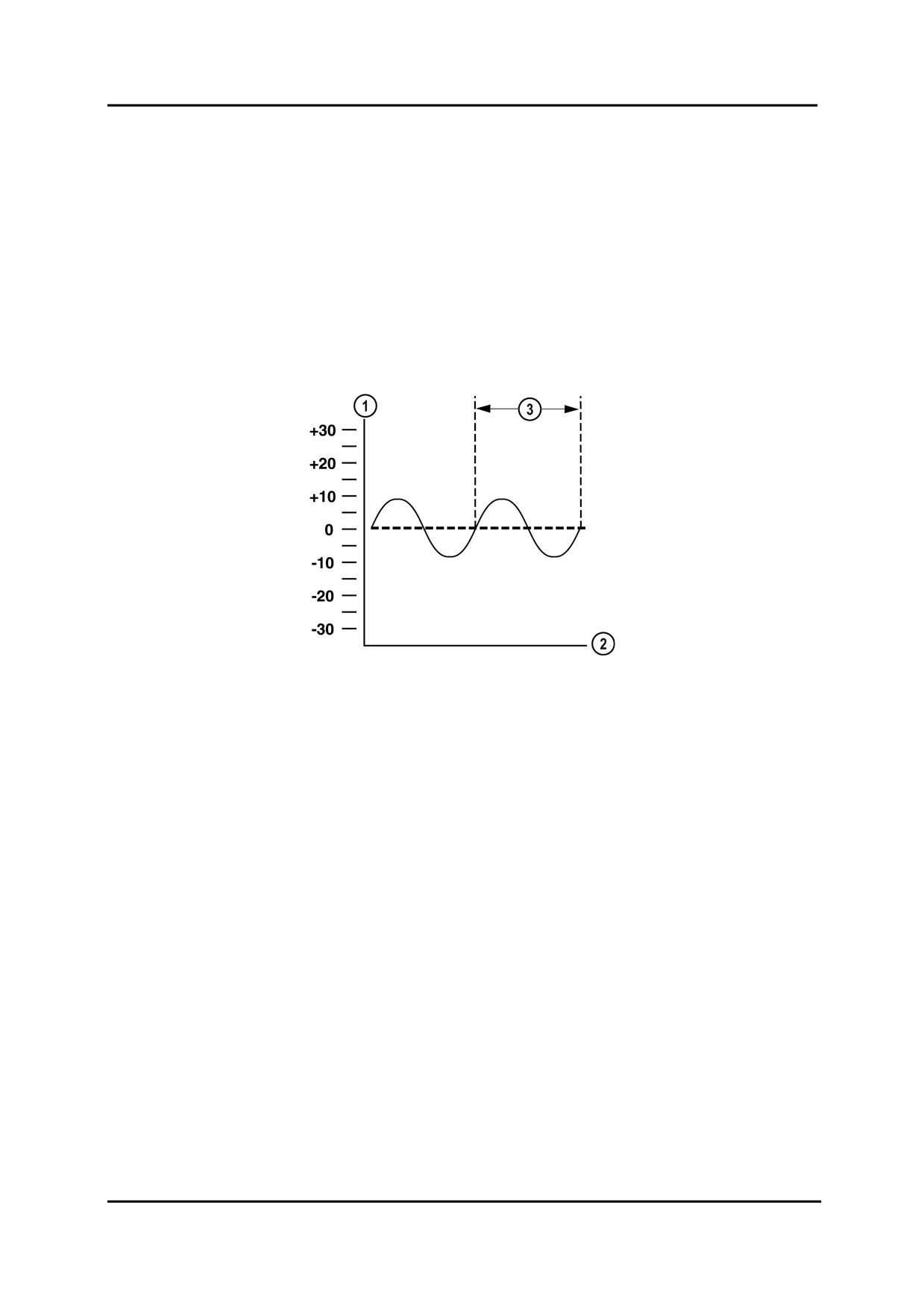

Переменный ток (AC)
02-6
Направление тока
02-7
Подготовка мультиметра для использования в качестве амперметра
02-8

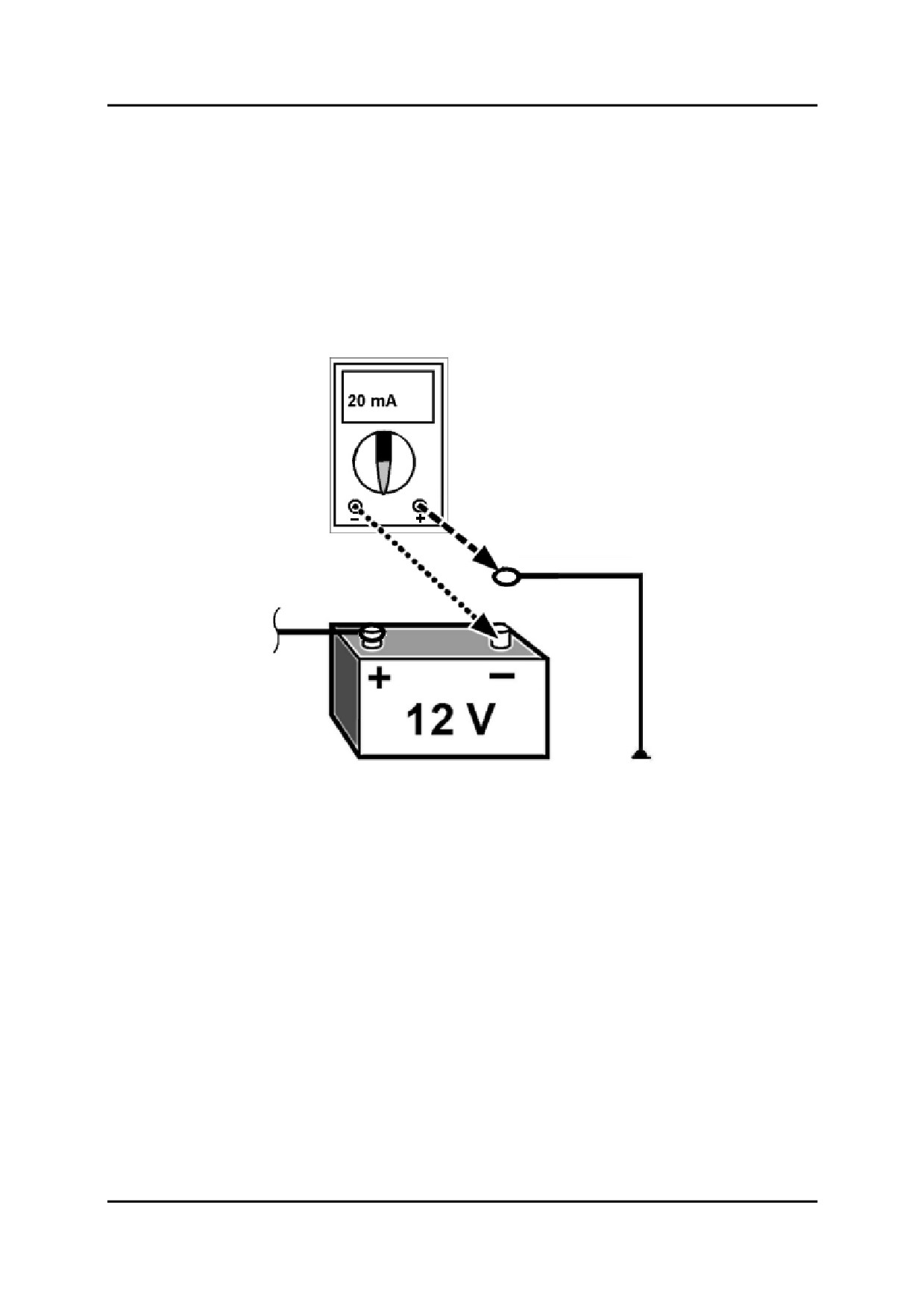

Пример: Проверка резервного тока в автомобиле
02-9

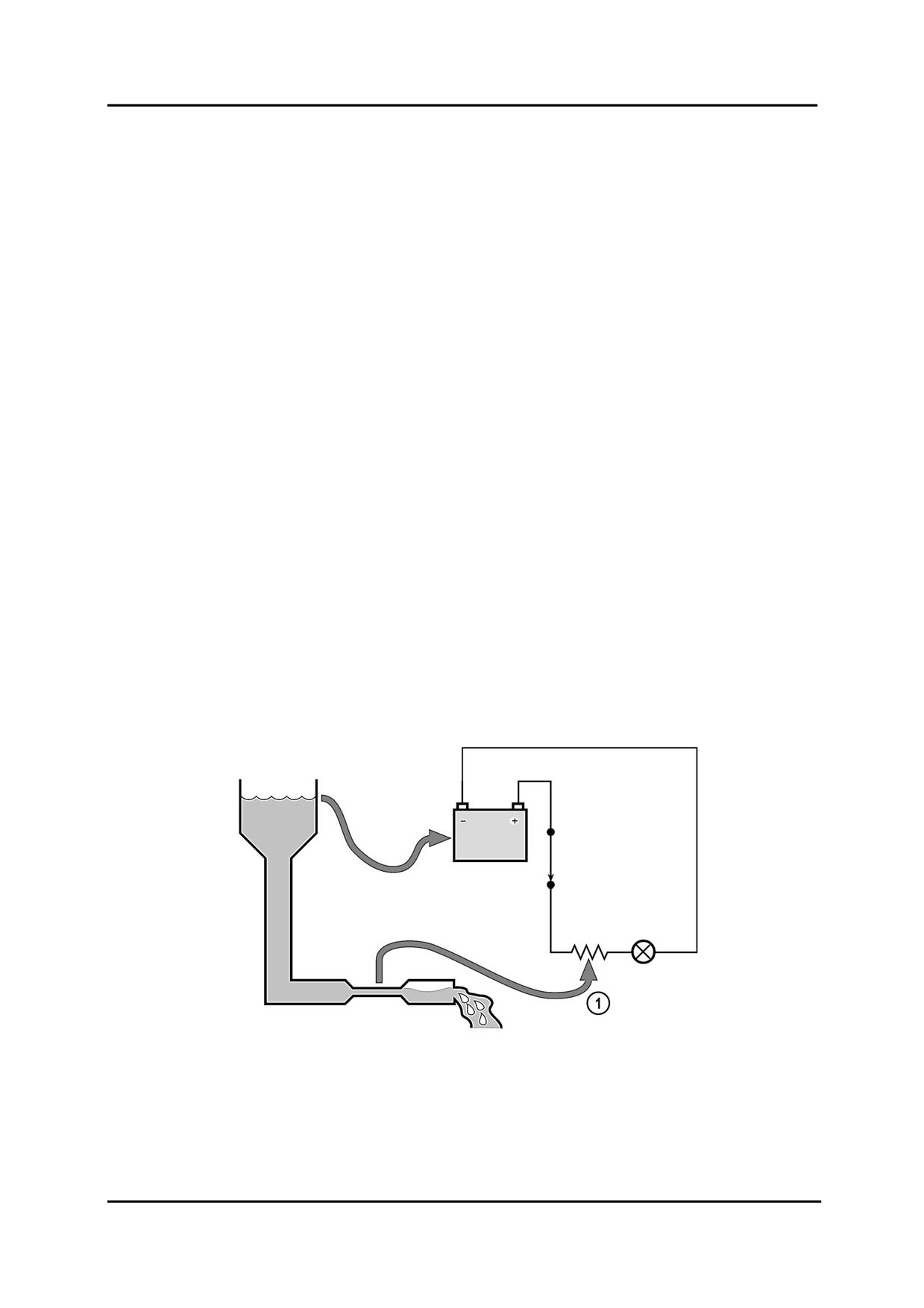

Сопротивление
02-10
Факторы, влияющие на сопротивление
02-11
Подготовка мультиметра для использования в качестве амперметра
02-12

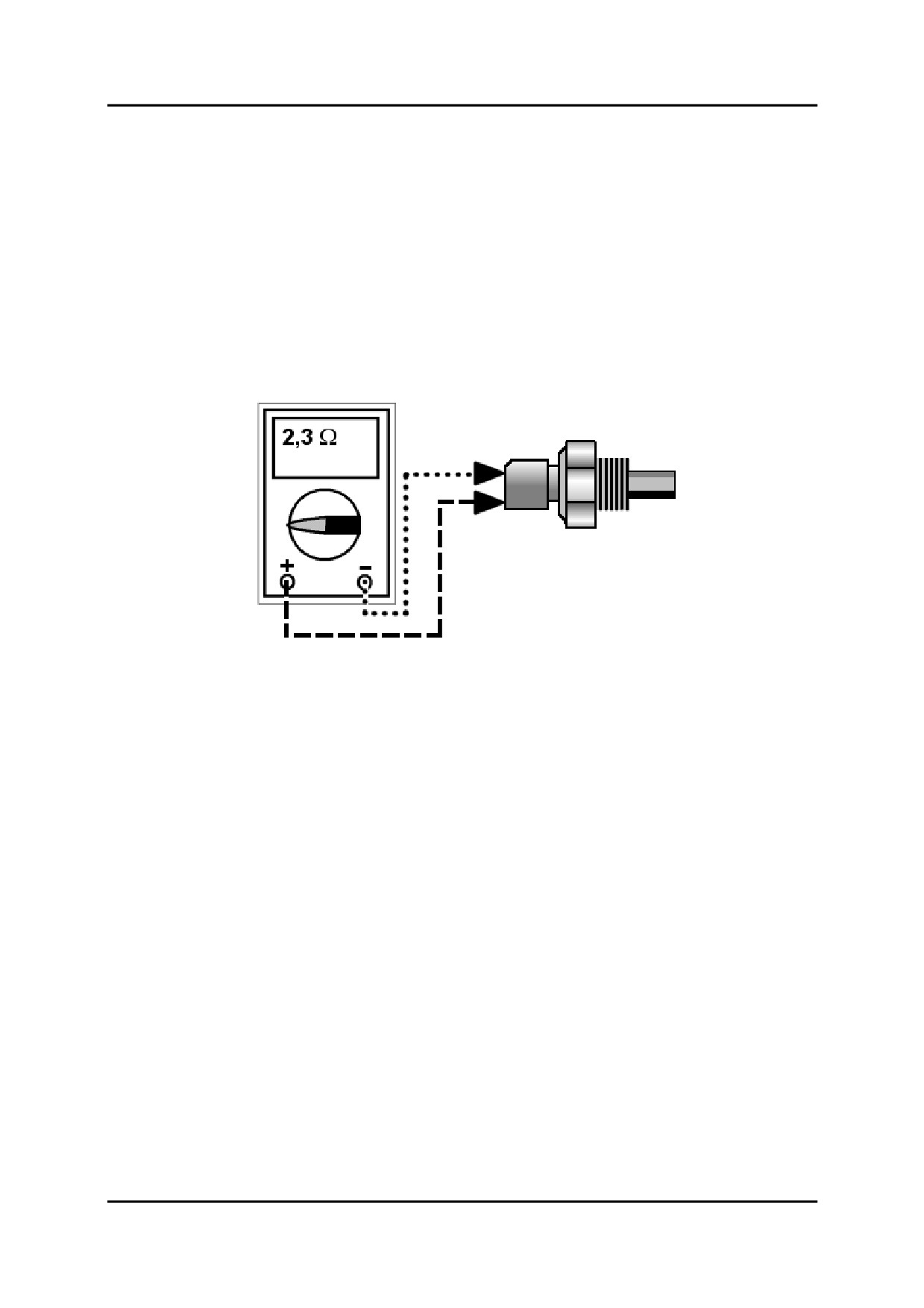

Пример: Проверка в автомобиле датчика ECT
02-13

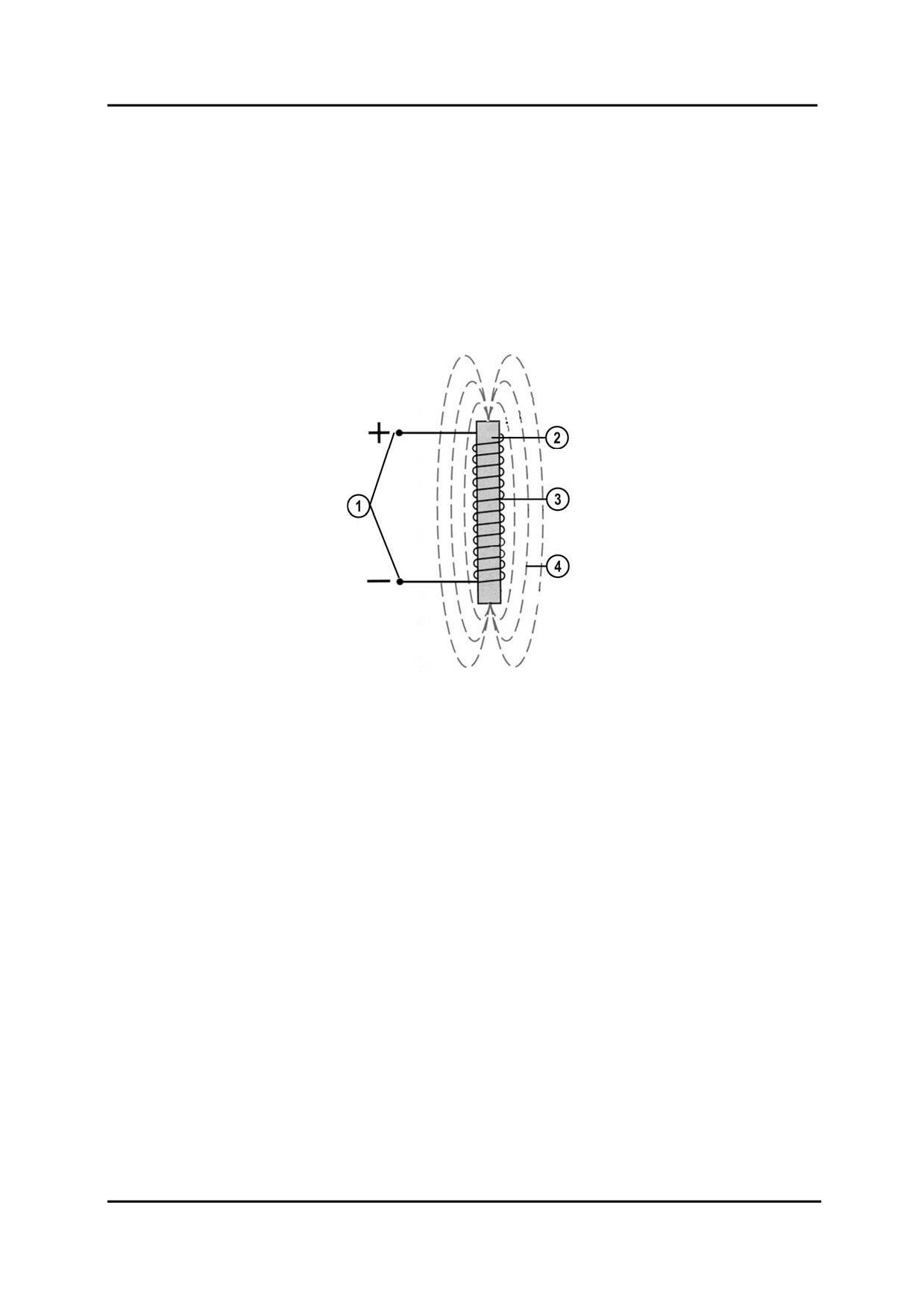

Электромагнетизм
02-14
Закон Ома
02-15
Результат увеличения сопротивления
02-16

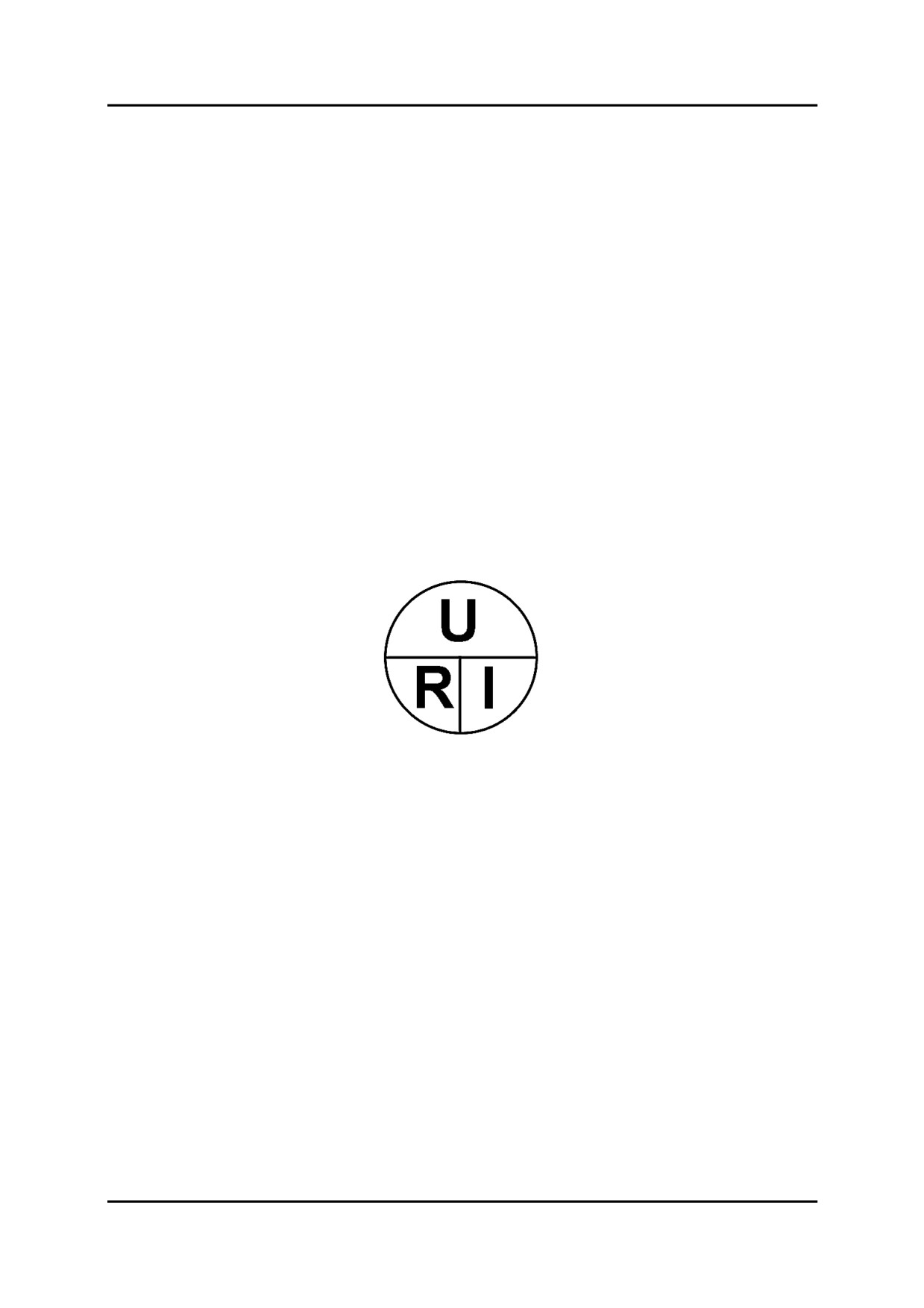

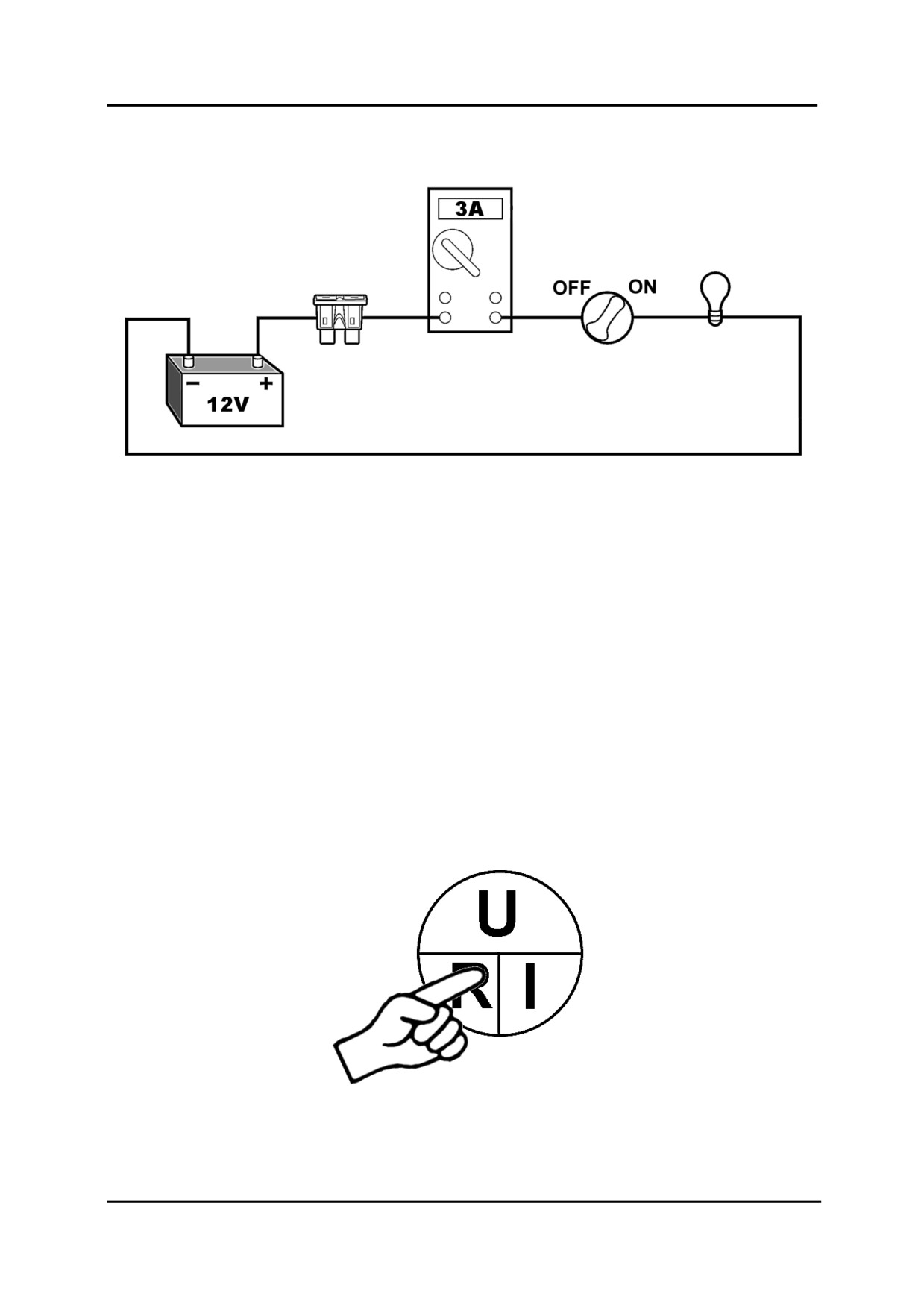

Использование закона Ома в виде круга
02-17

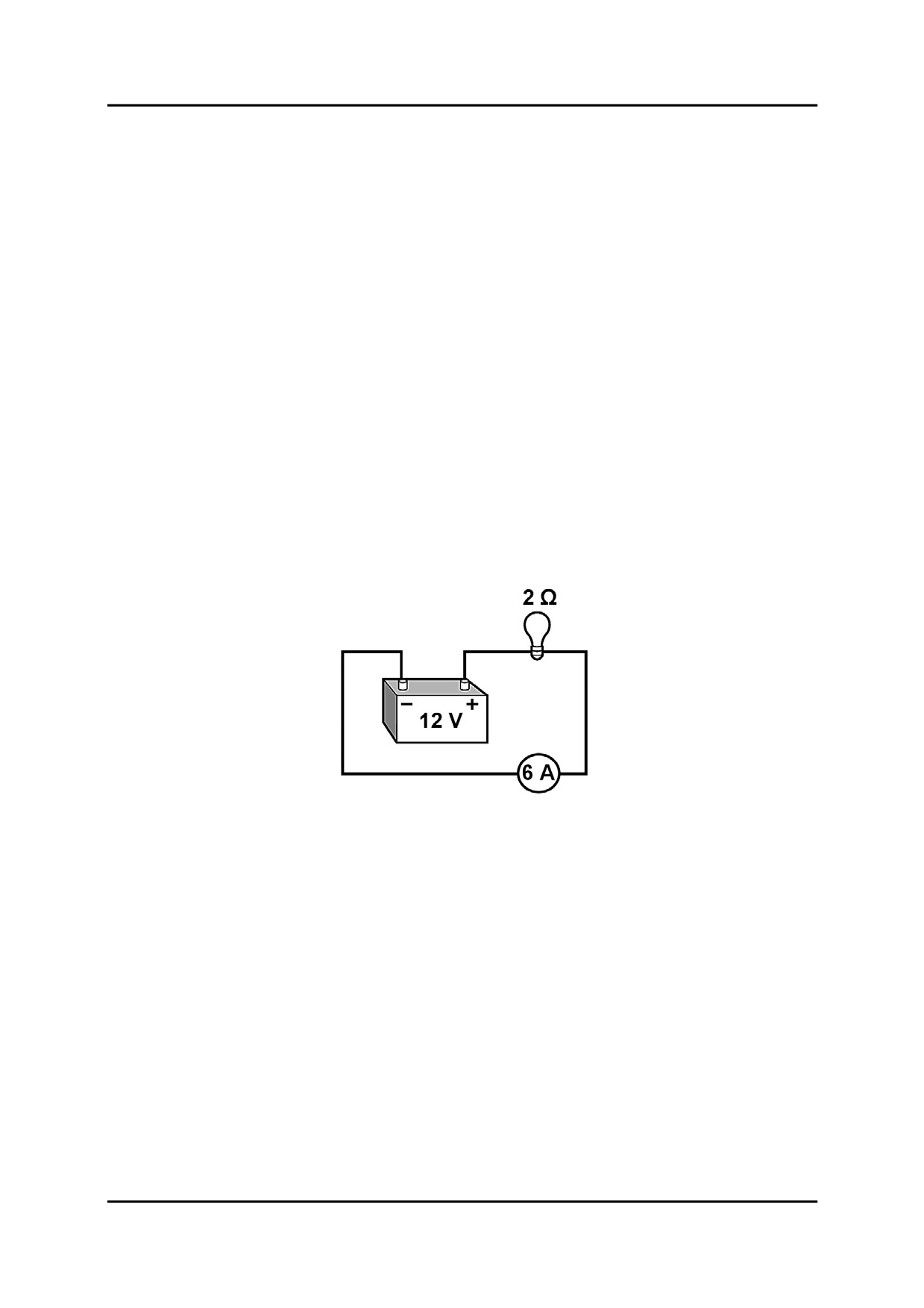

Применение закона Ома
02-18

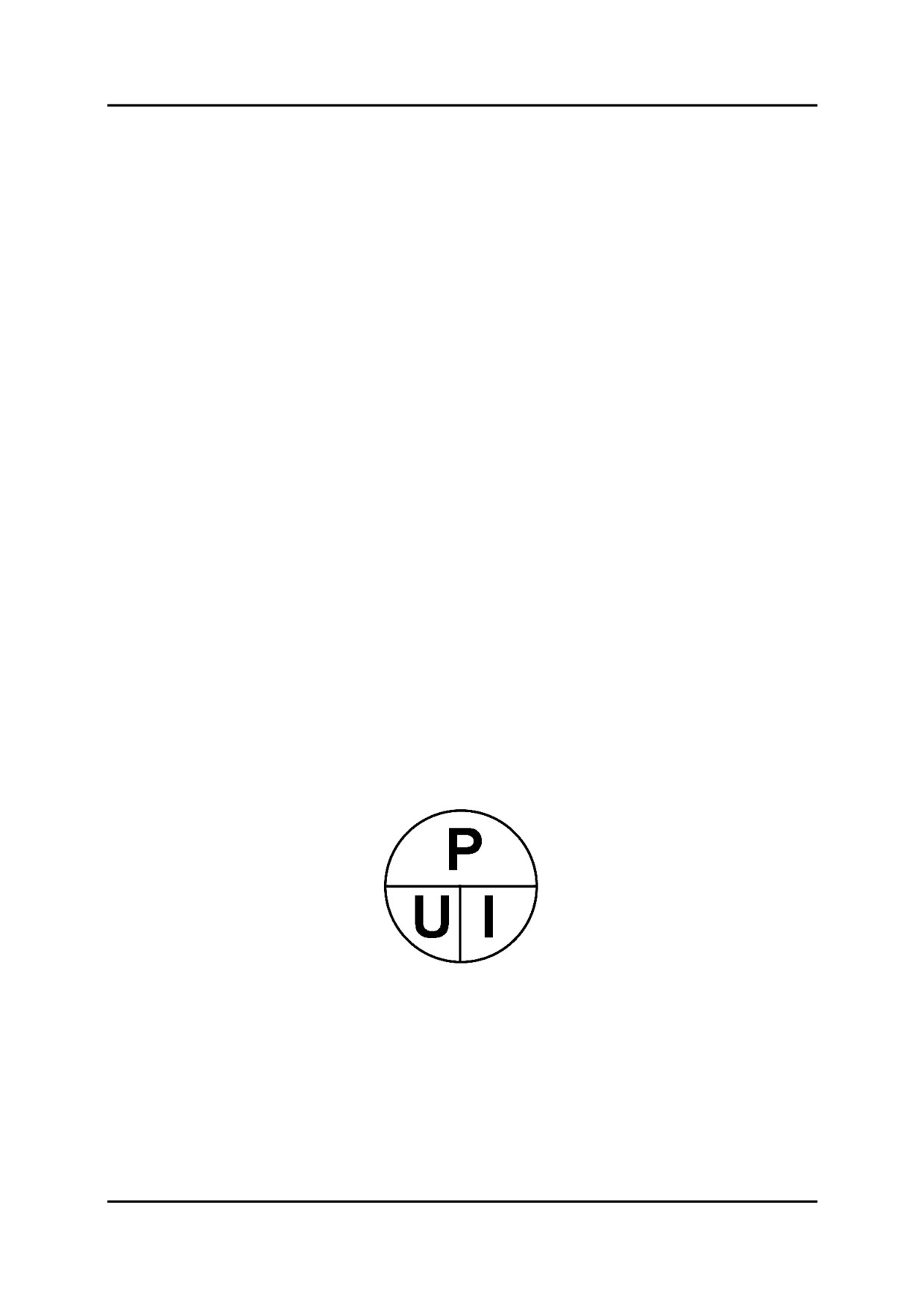

Мощность
02-19
Единицы измерений
02-20
Электрическая цепь
03-1

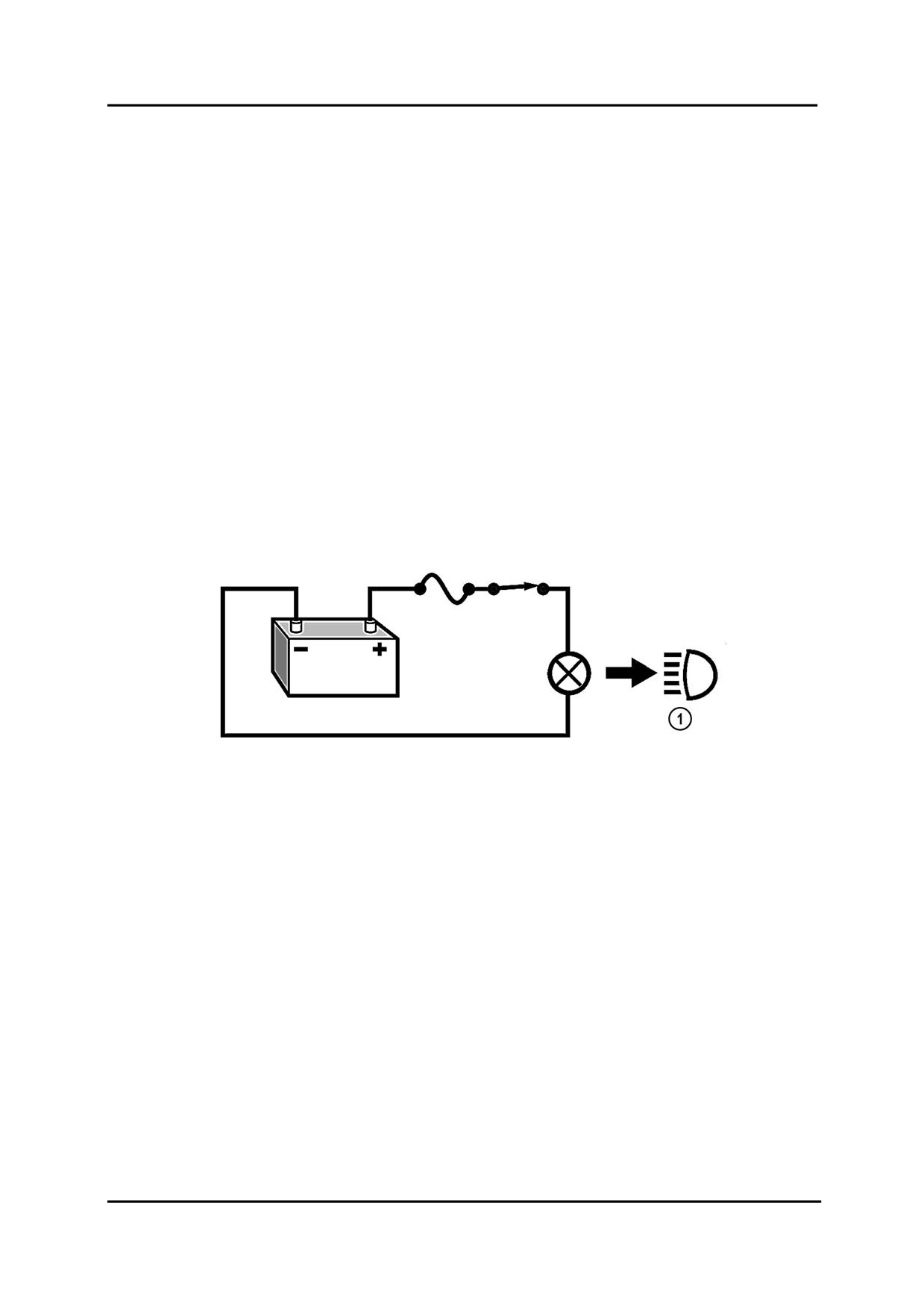

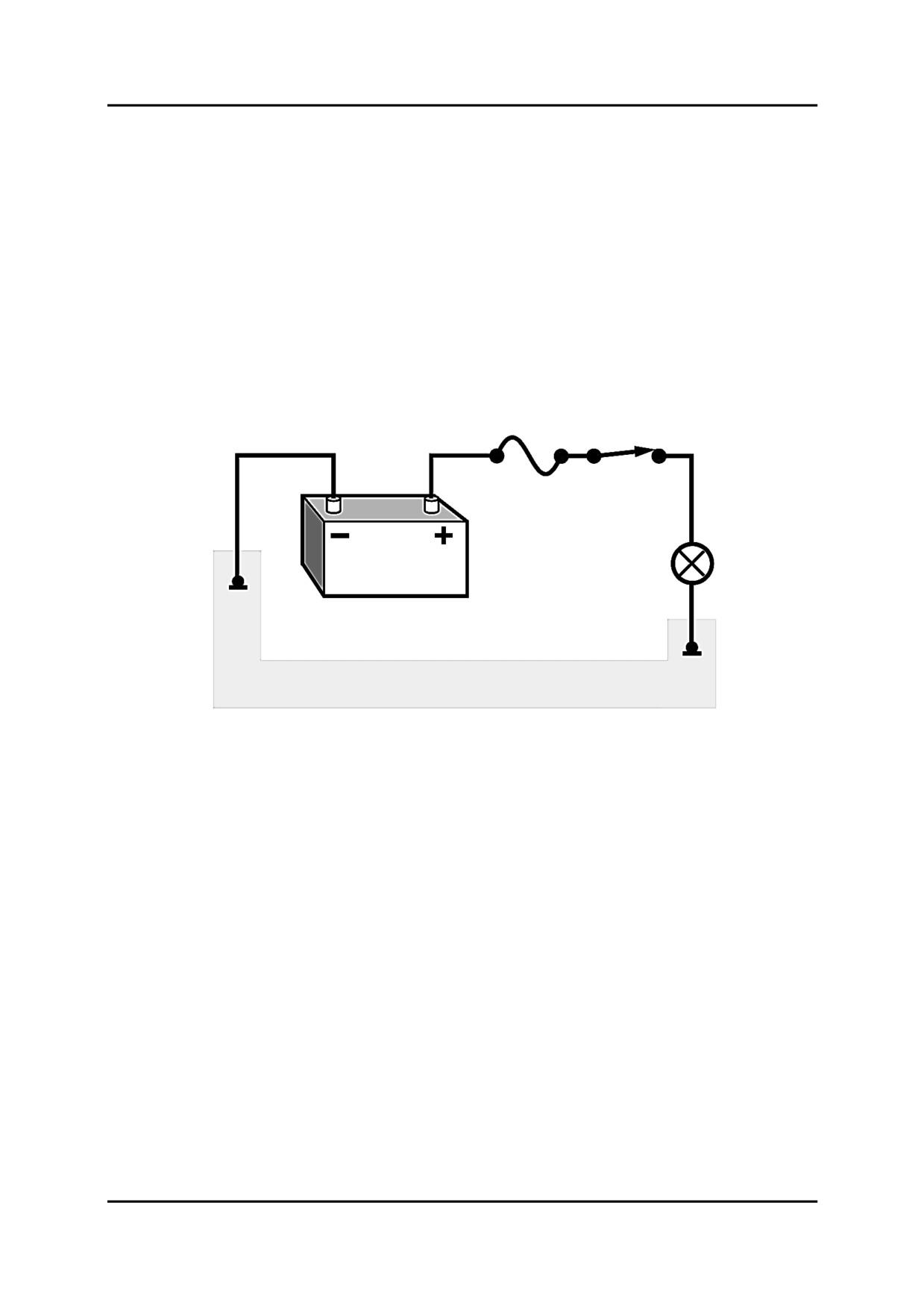

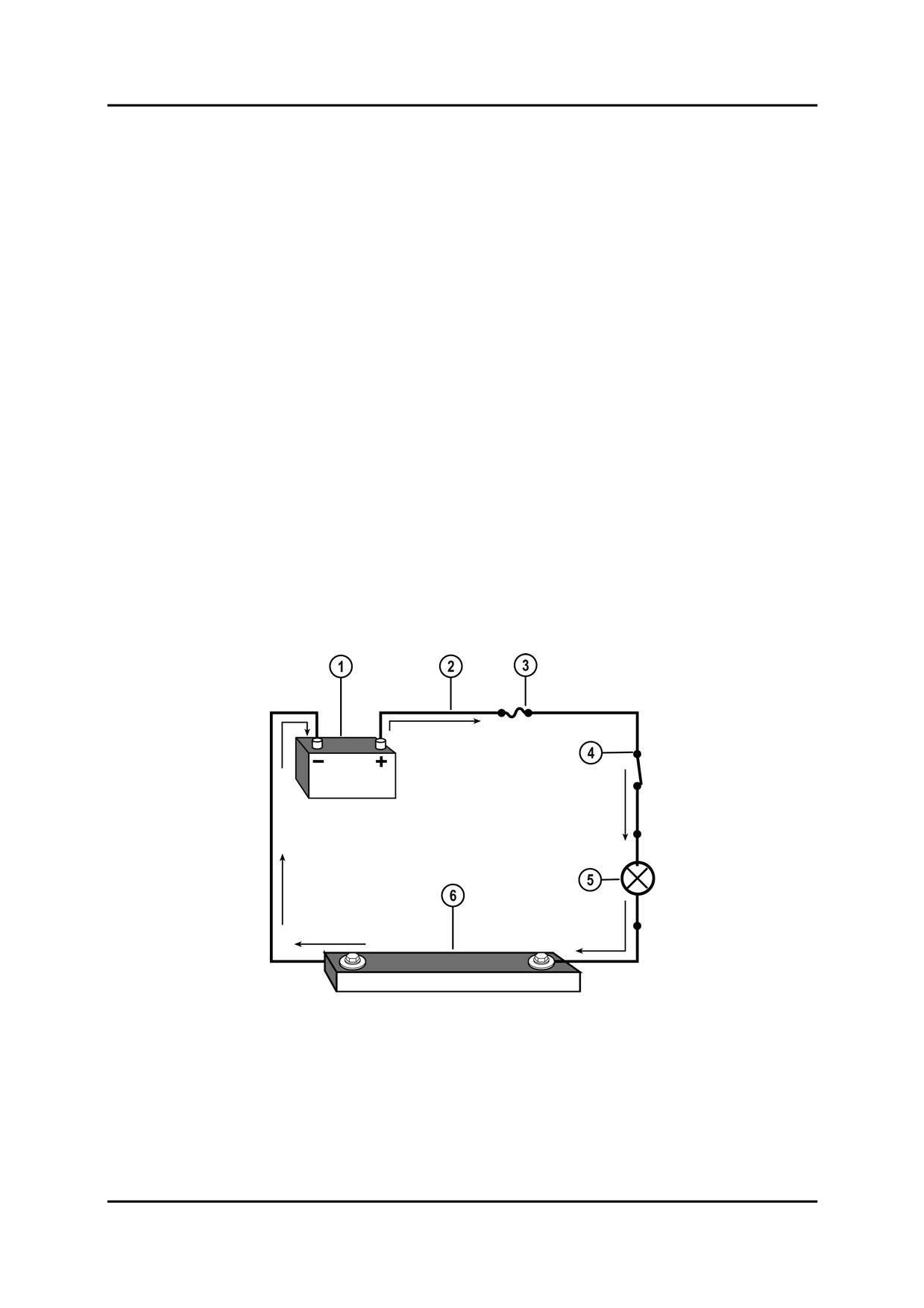

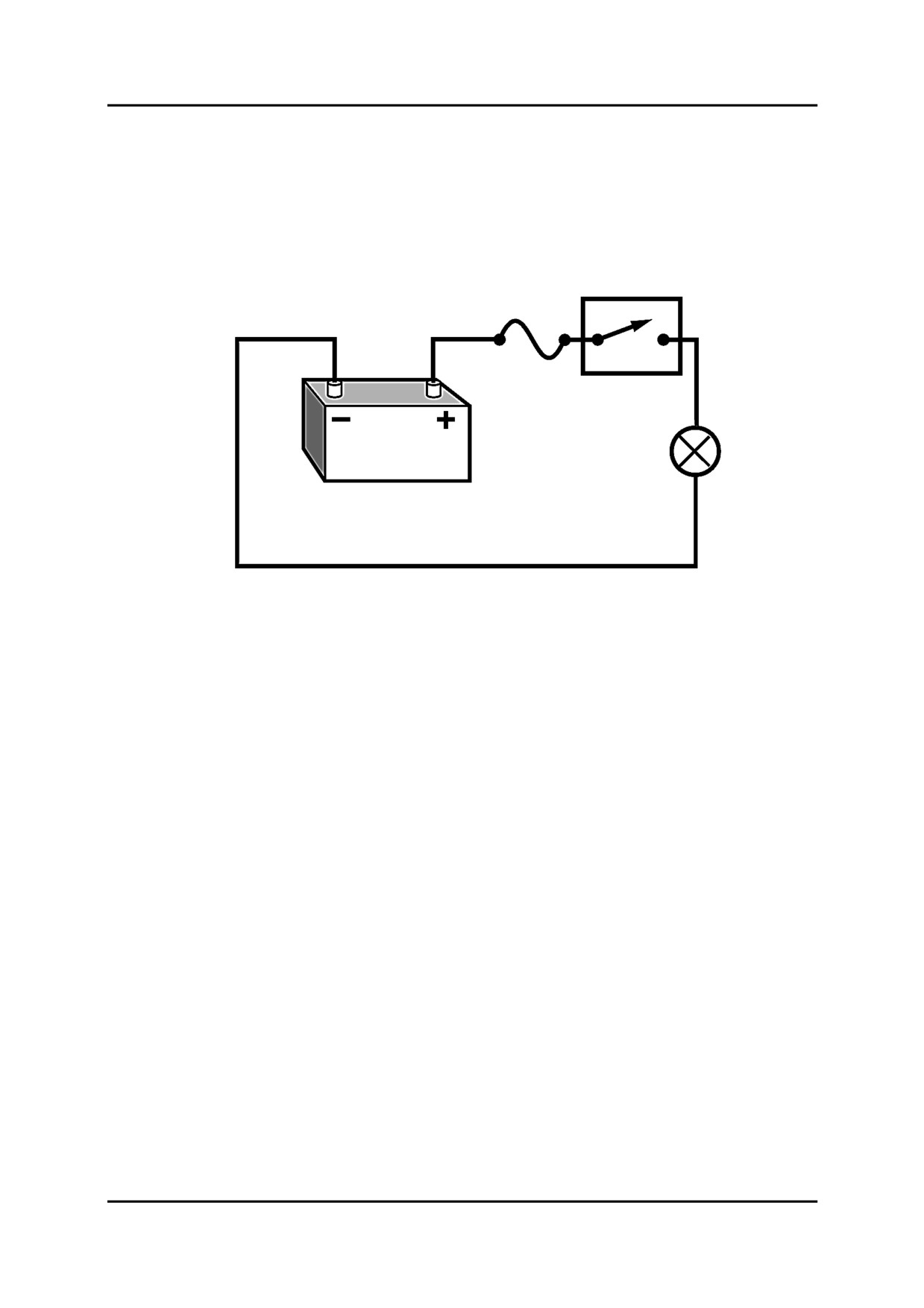

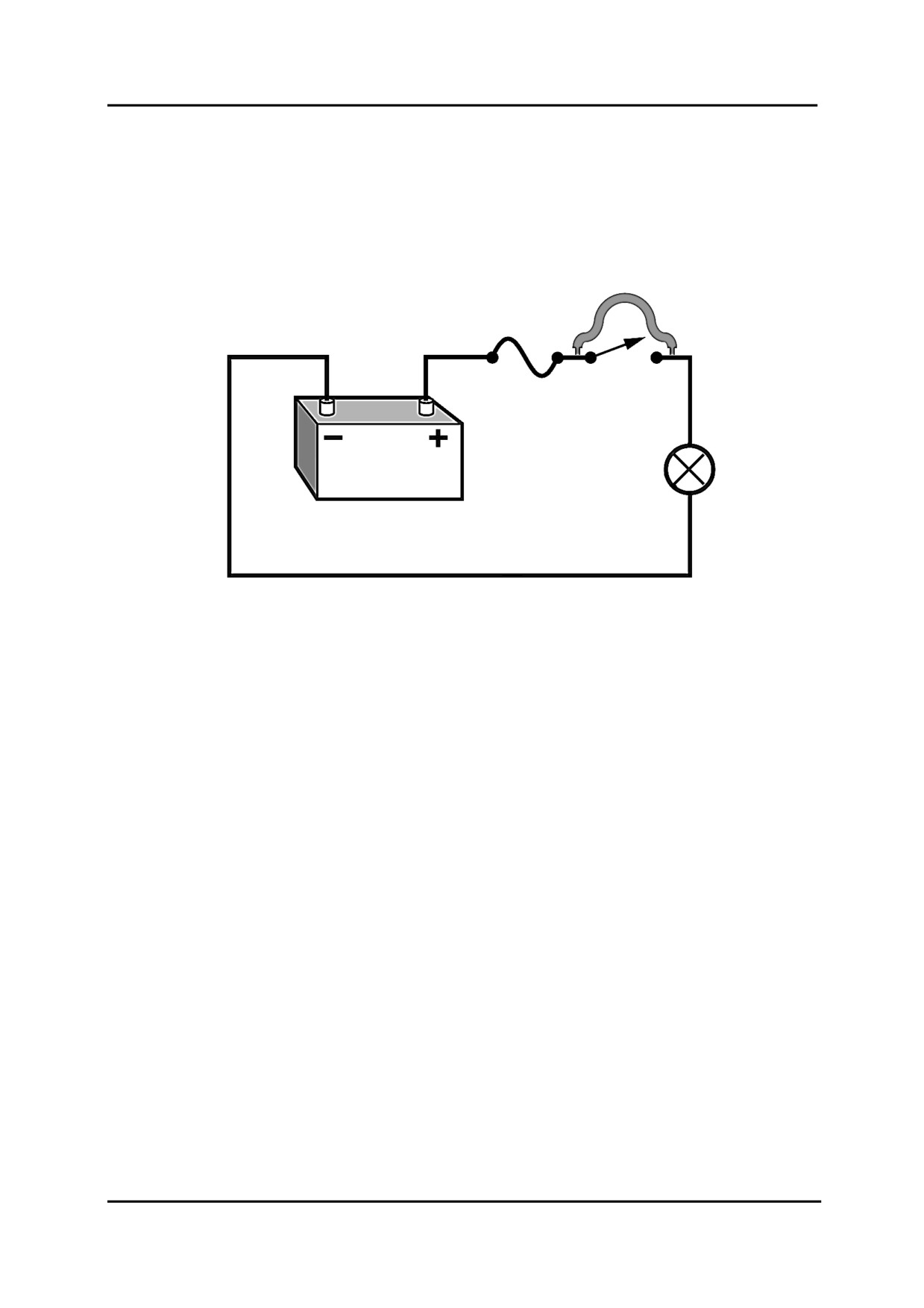

Замкнутая электрическая цепь
03-1
Проводник
03-2
Источник напряжения
03-2
Устройство нагрузки
03-2

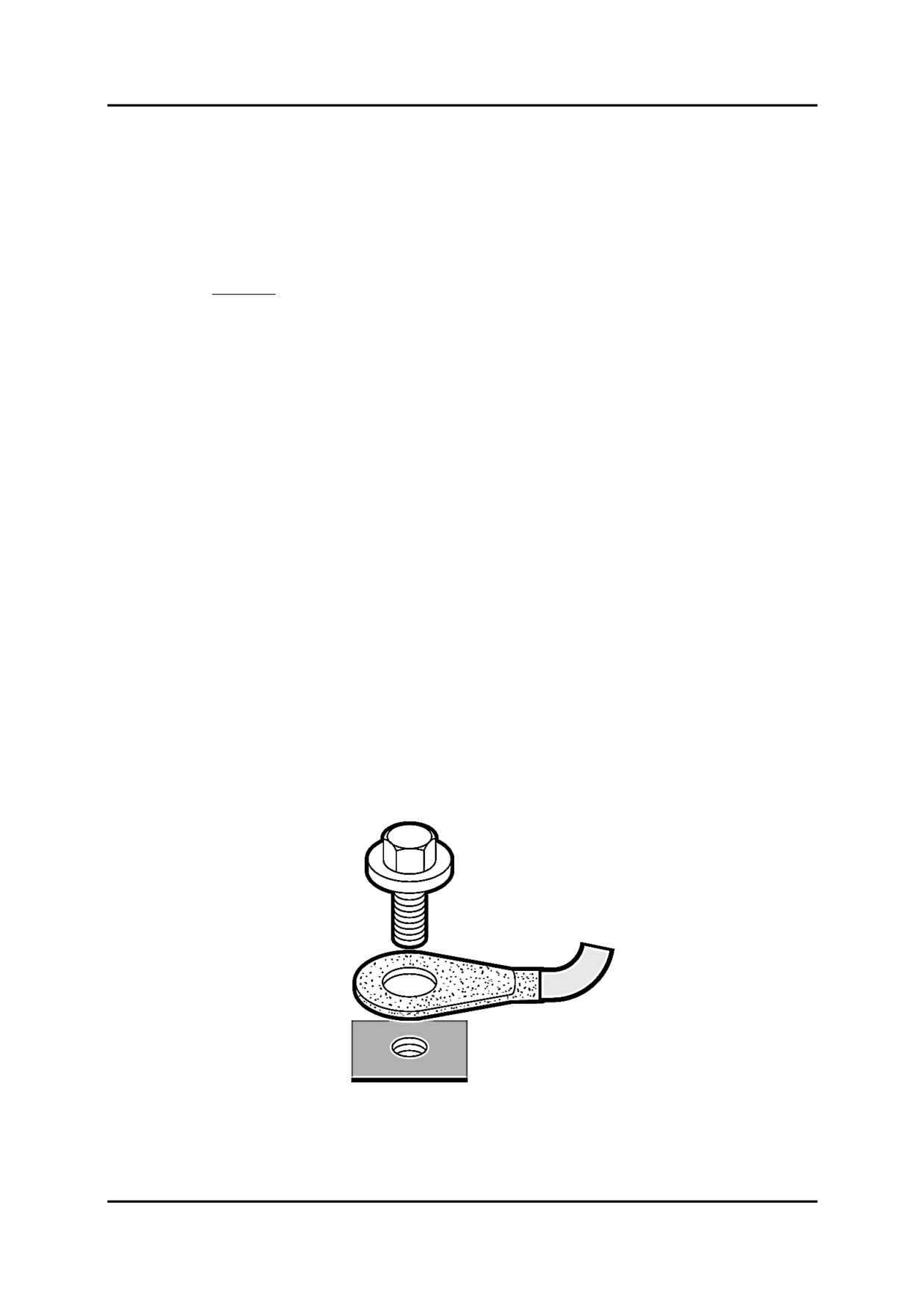

Контур заземления
03-3
Устройства управления
03-4
Устройства защиты электрических цепей
03-5

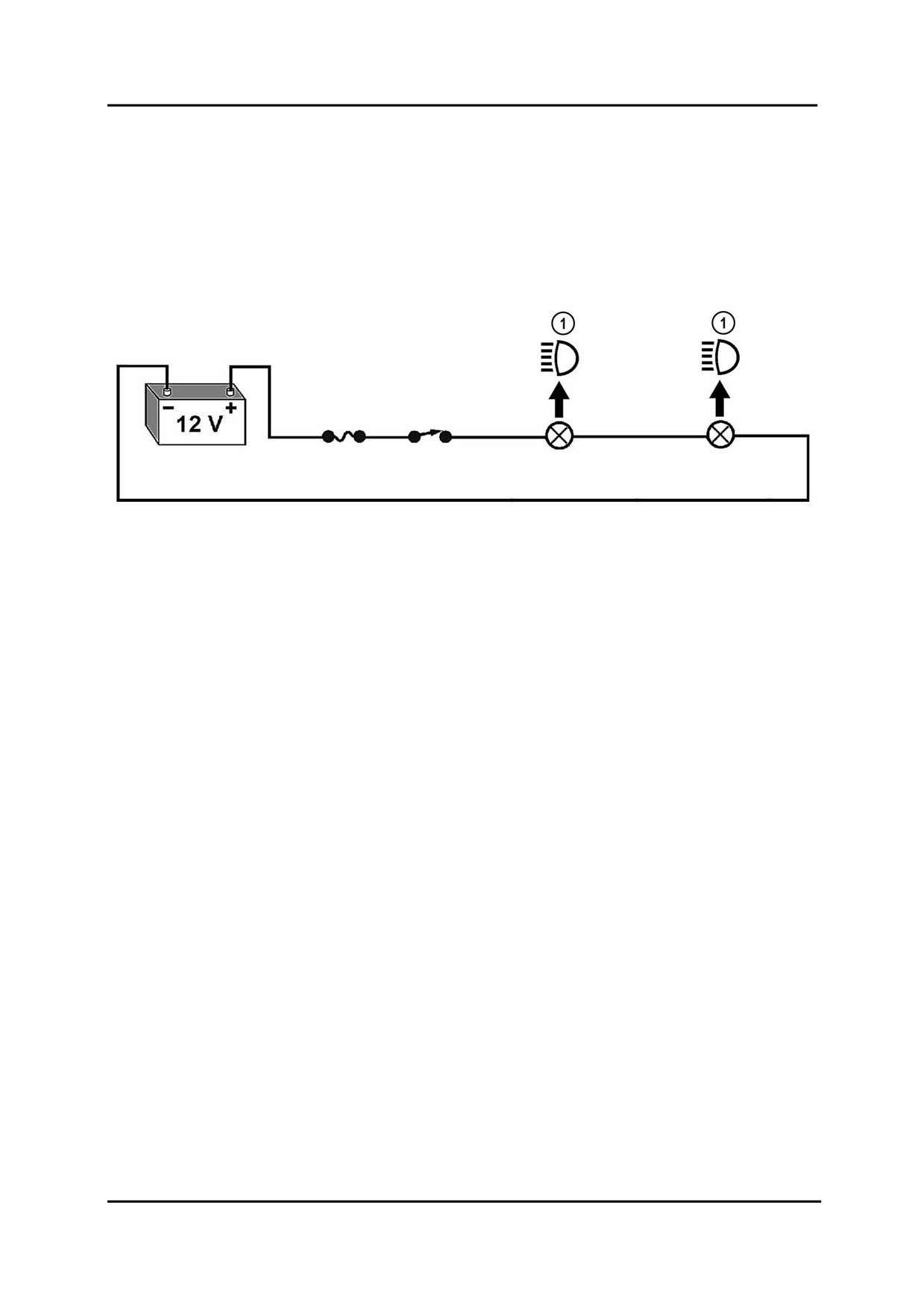

Последовательные цепи
03-6
Падение напряжения
03-6

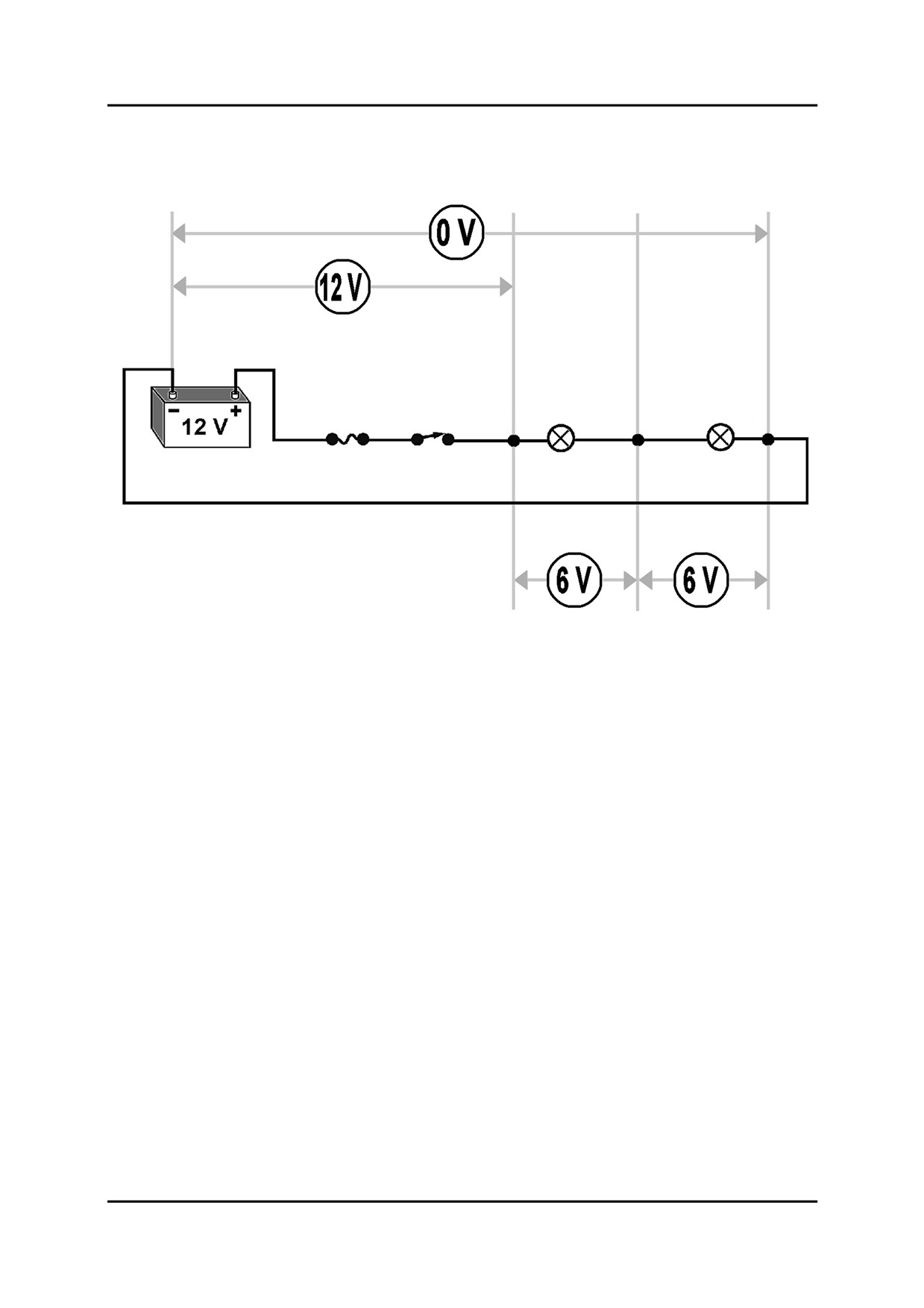

Падение напряжения в последовательной цепи
03-7

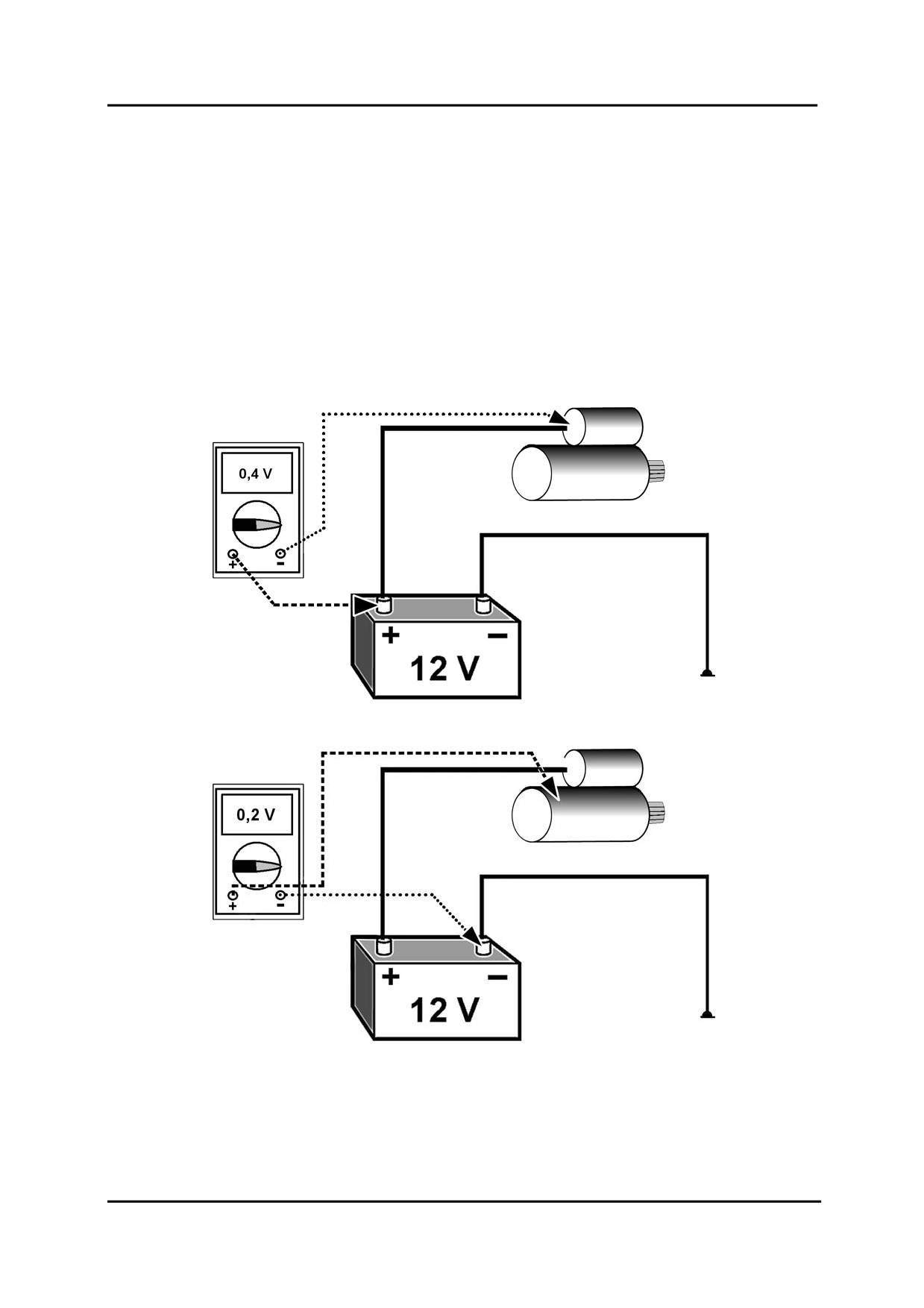

Пример: Падения напряжения в стартере автомобиля
03-8

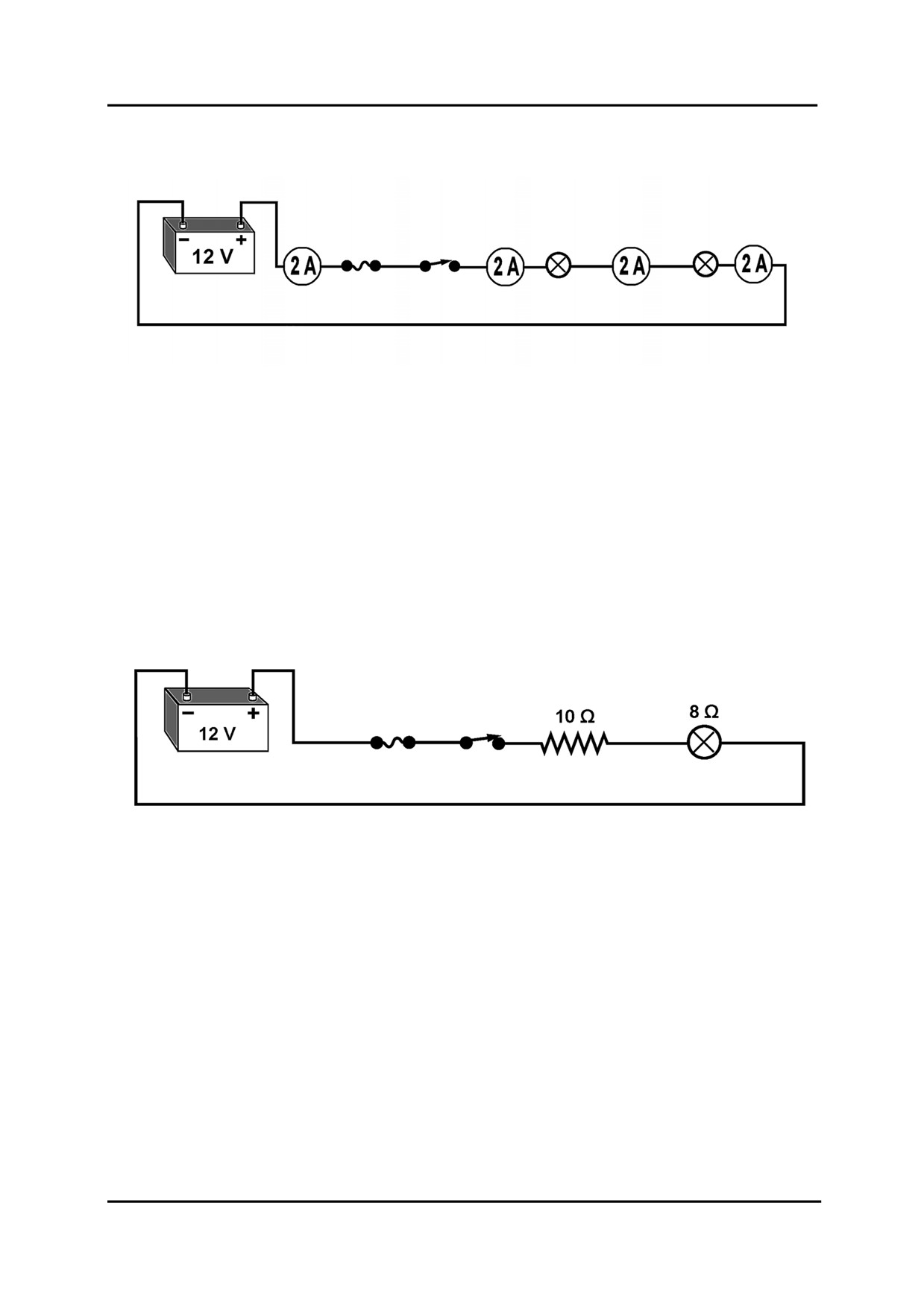

Ток в последовательной цепи
03-10
Сопротивление в последовательной цепи
03-10
Содержание
Параллельная цепь
03-11
Напряжение в параллельной цепи
03-11

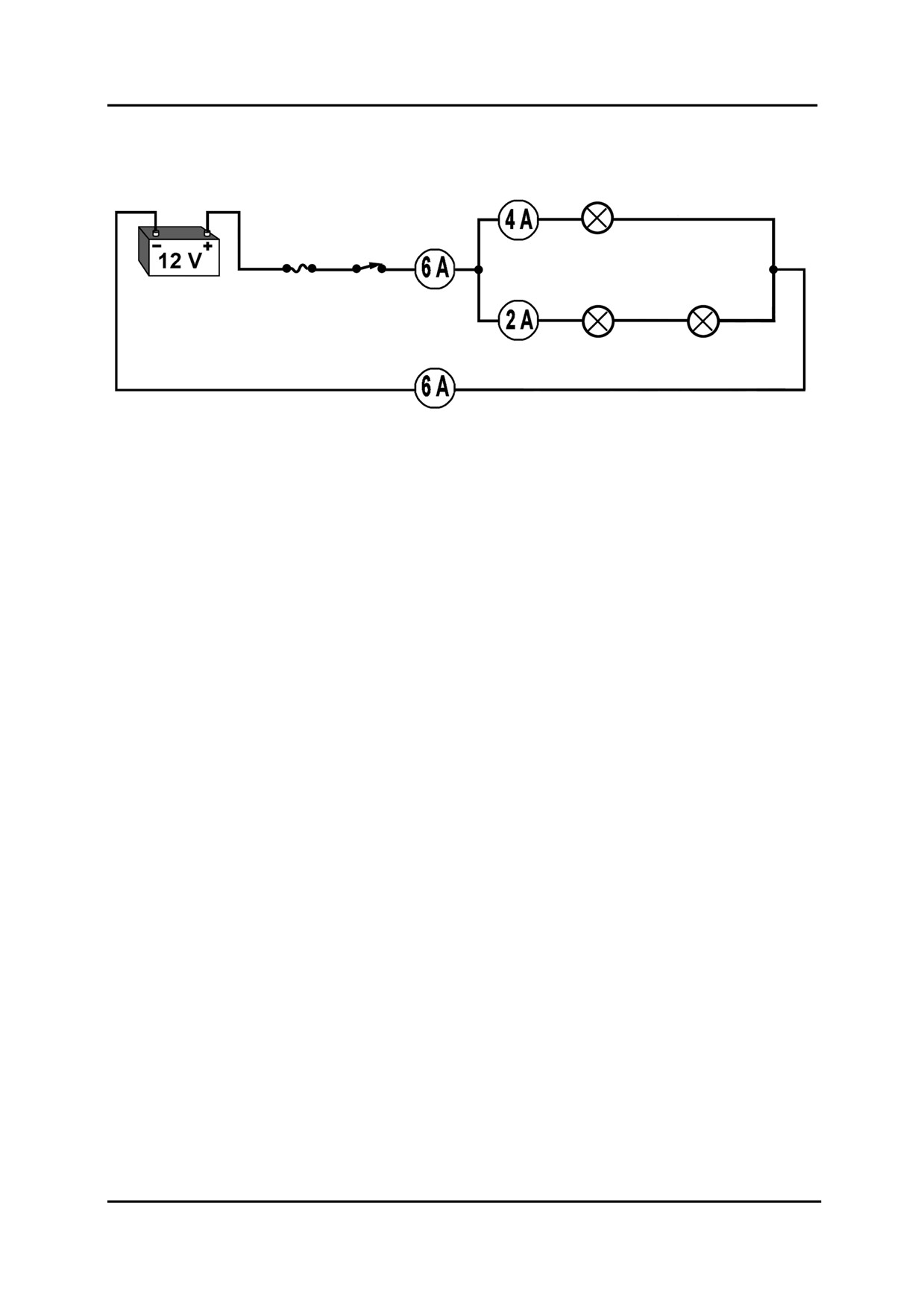

Ток в параллельной цепи
03-12

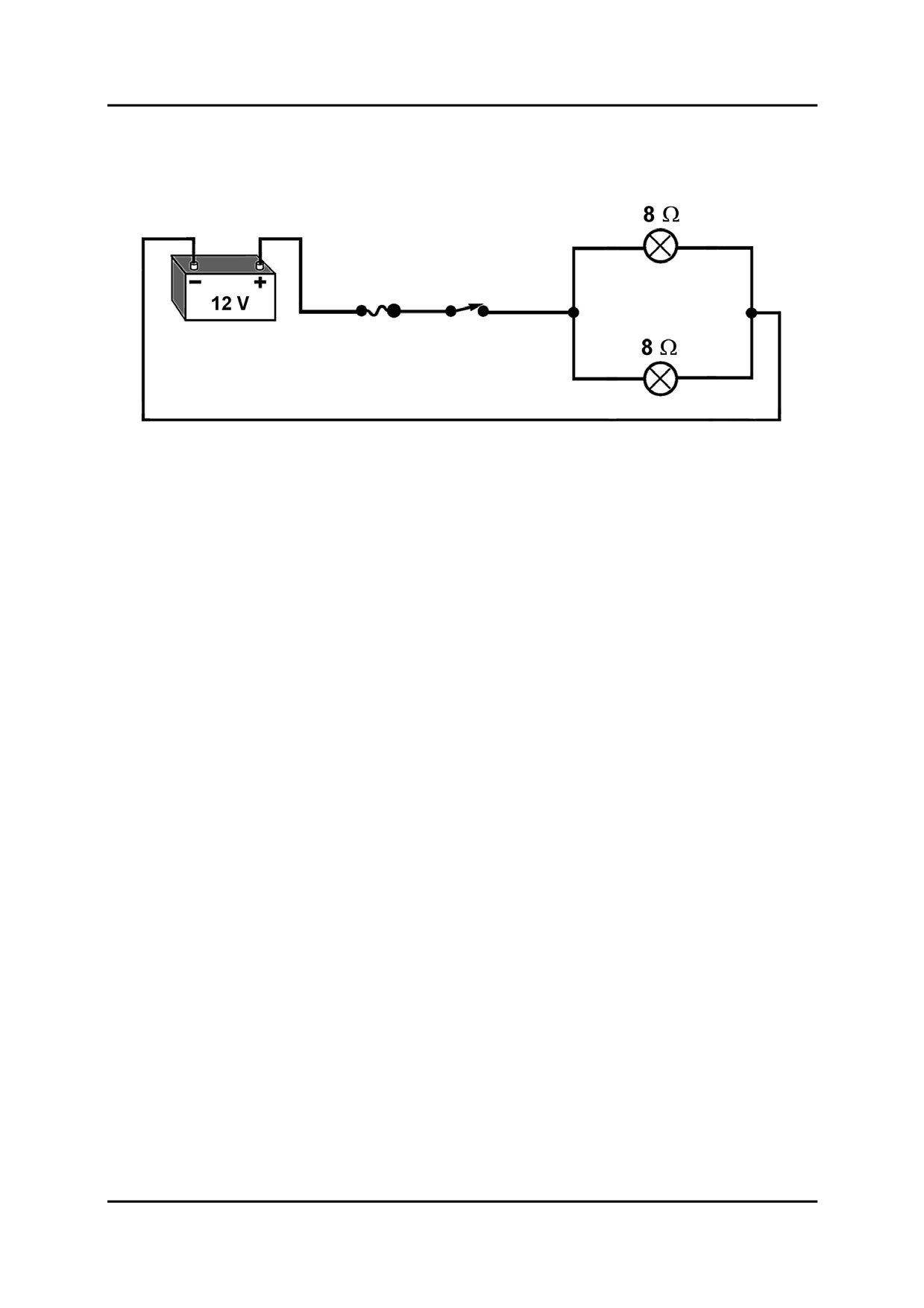

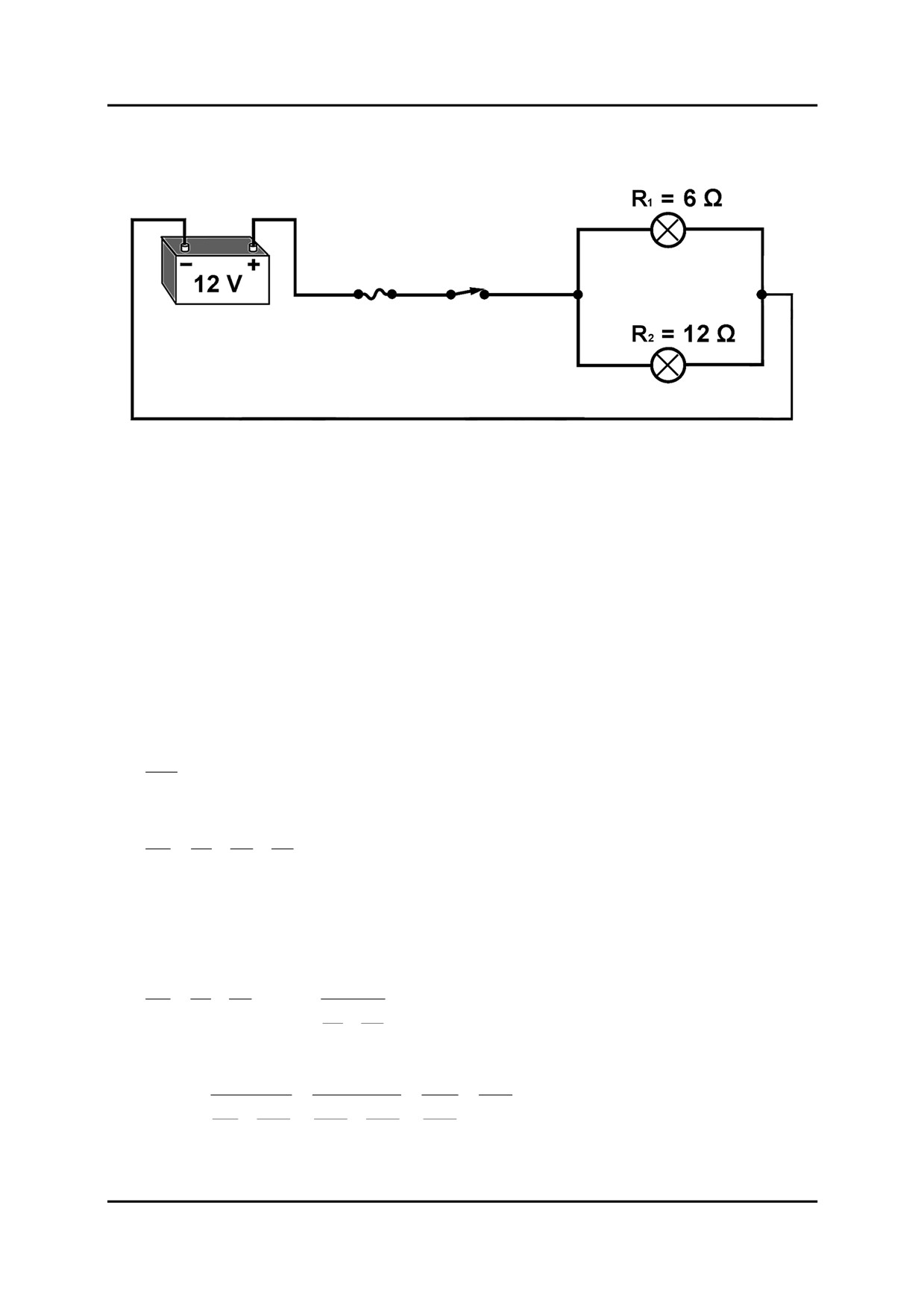

Сопротивление в параллельной цепи
03-13

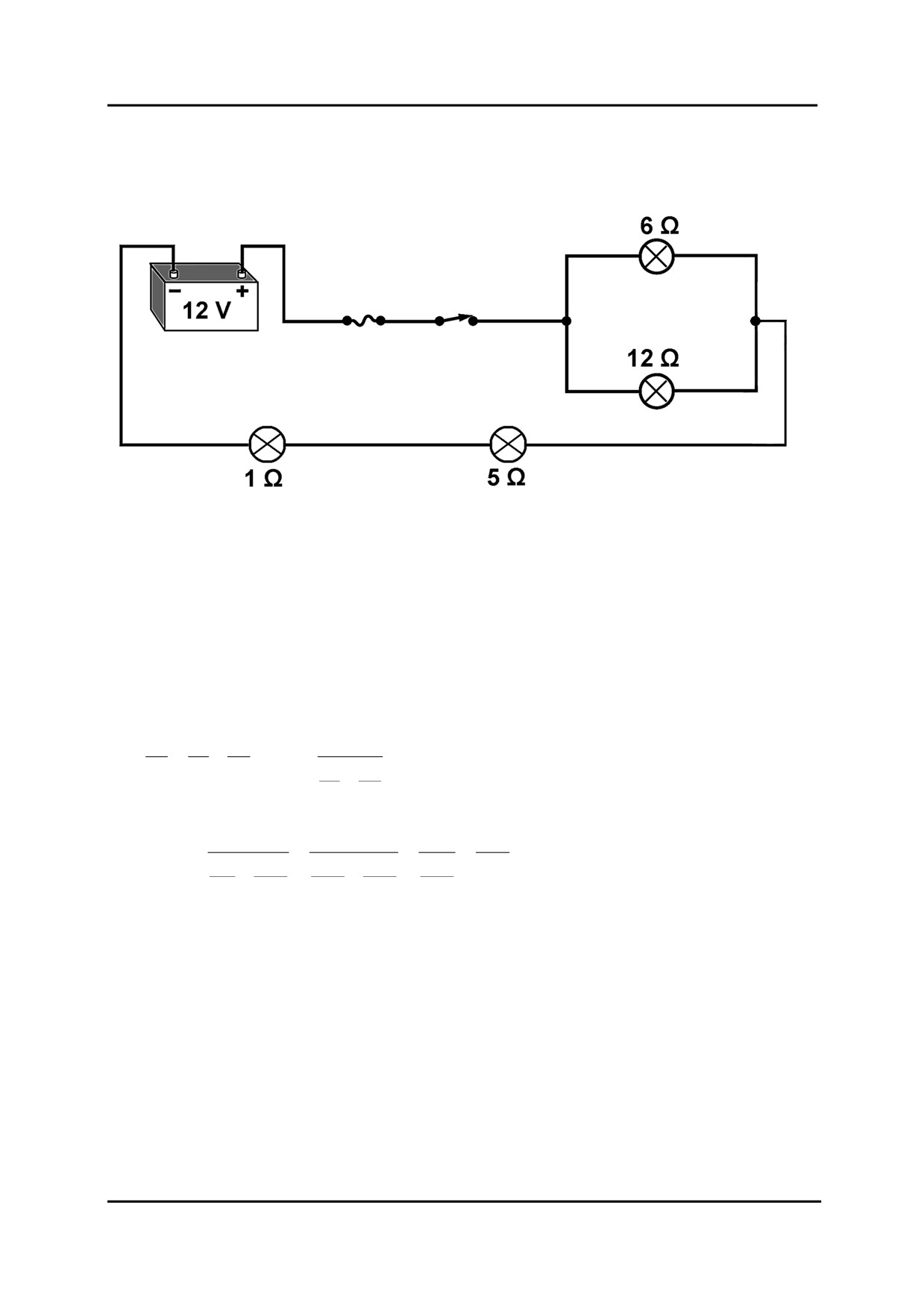

Сопротивление в комбинированной (параллельно-последовательн.)
цепи
03-14
Распространённые неисправности цепей
03-15

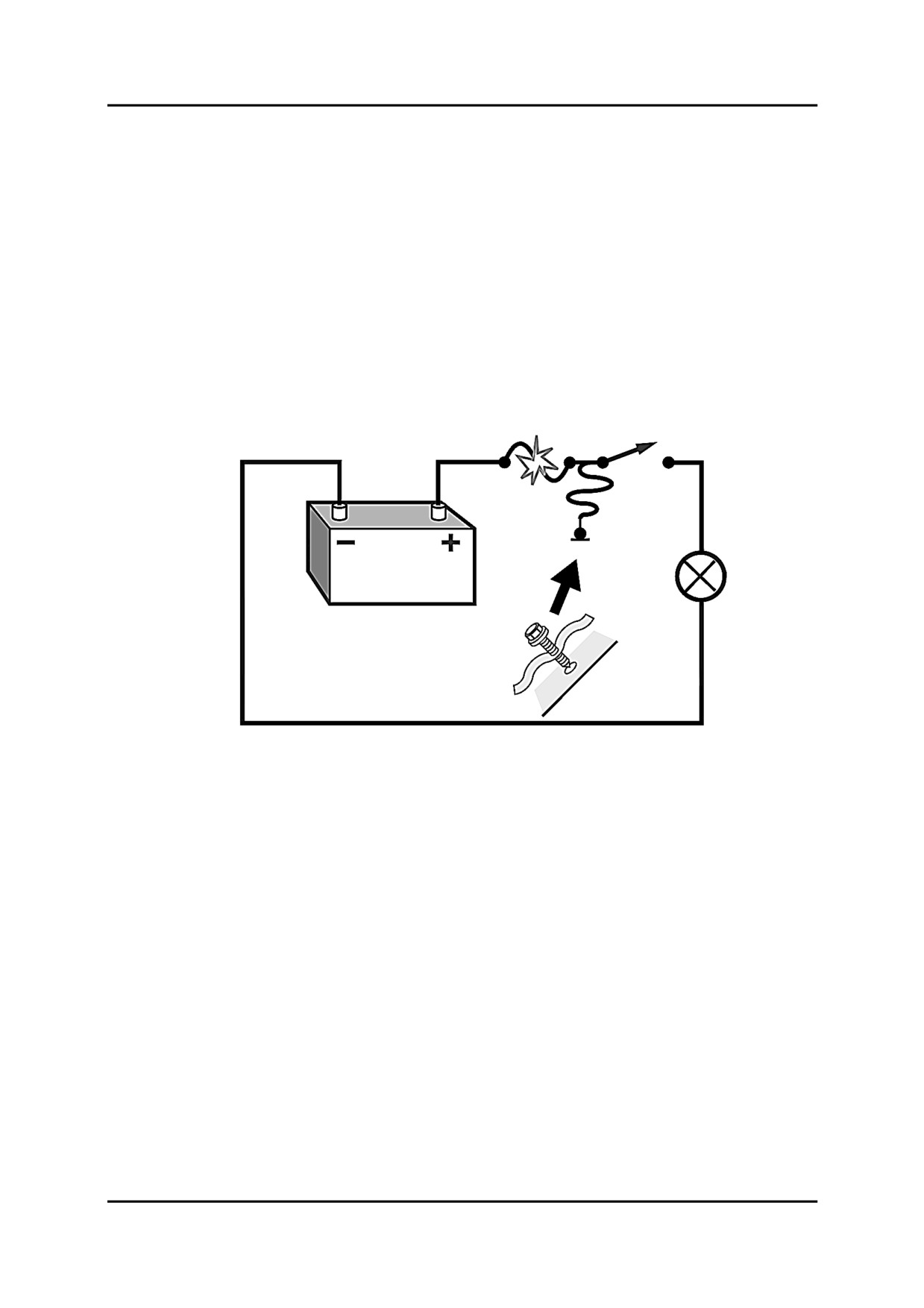

Замыкание на землю
03-15
Замыкание на источник питания
03-16
Обрыв цепи
03-17
Примеры разомкнутых цепей
03-18
Высокое сопротивление
03-19
Потери по току
03-19
Таблицы общих измерений
03-20
Обычные размеры проводов
03-20
Таблица для определения сечения проводов
03-20
Таблица обычного падения напряжения в автомобилях
03-21
Электрические / электронные элементы
04-1
Электронные устройства в автомобиле
04-1
Устройства управления
04-2

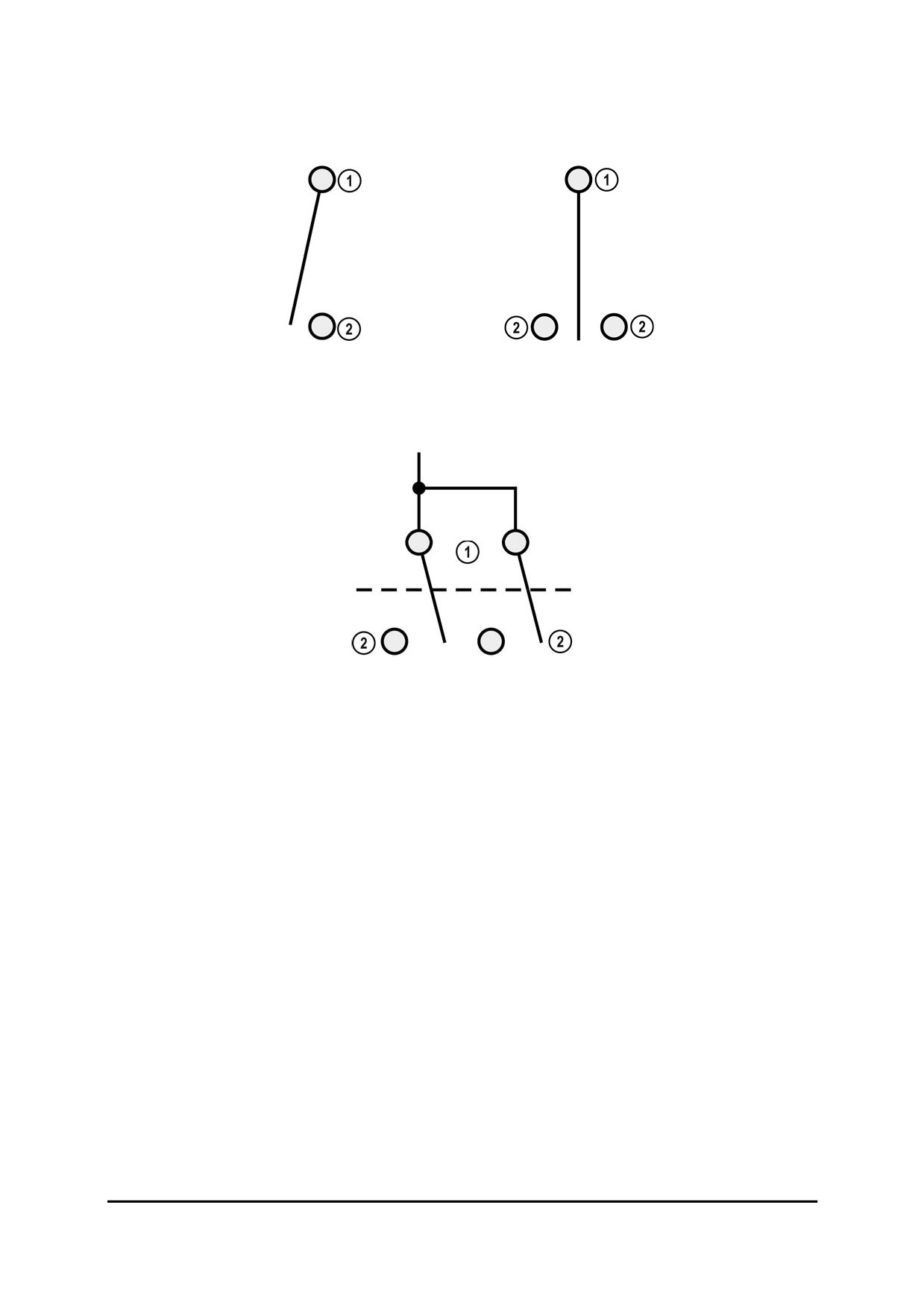

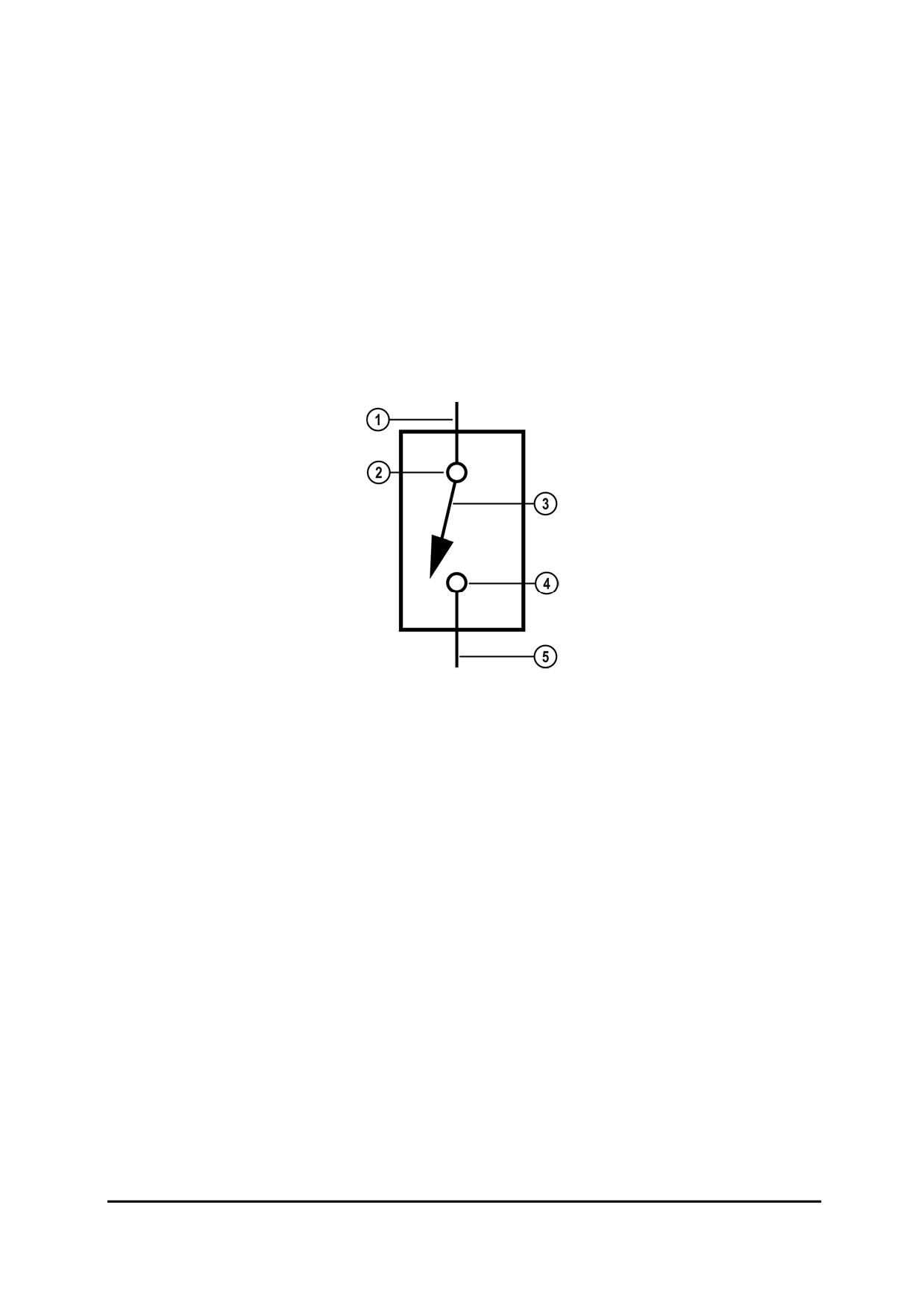

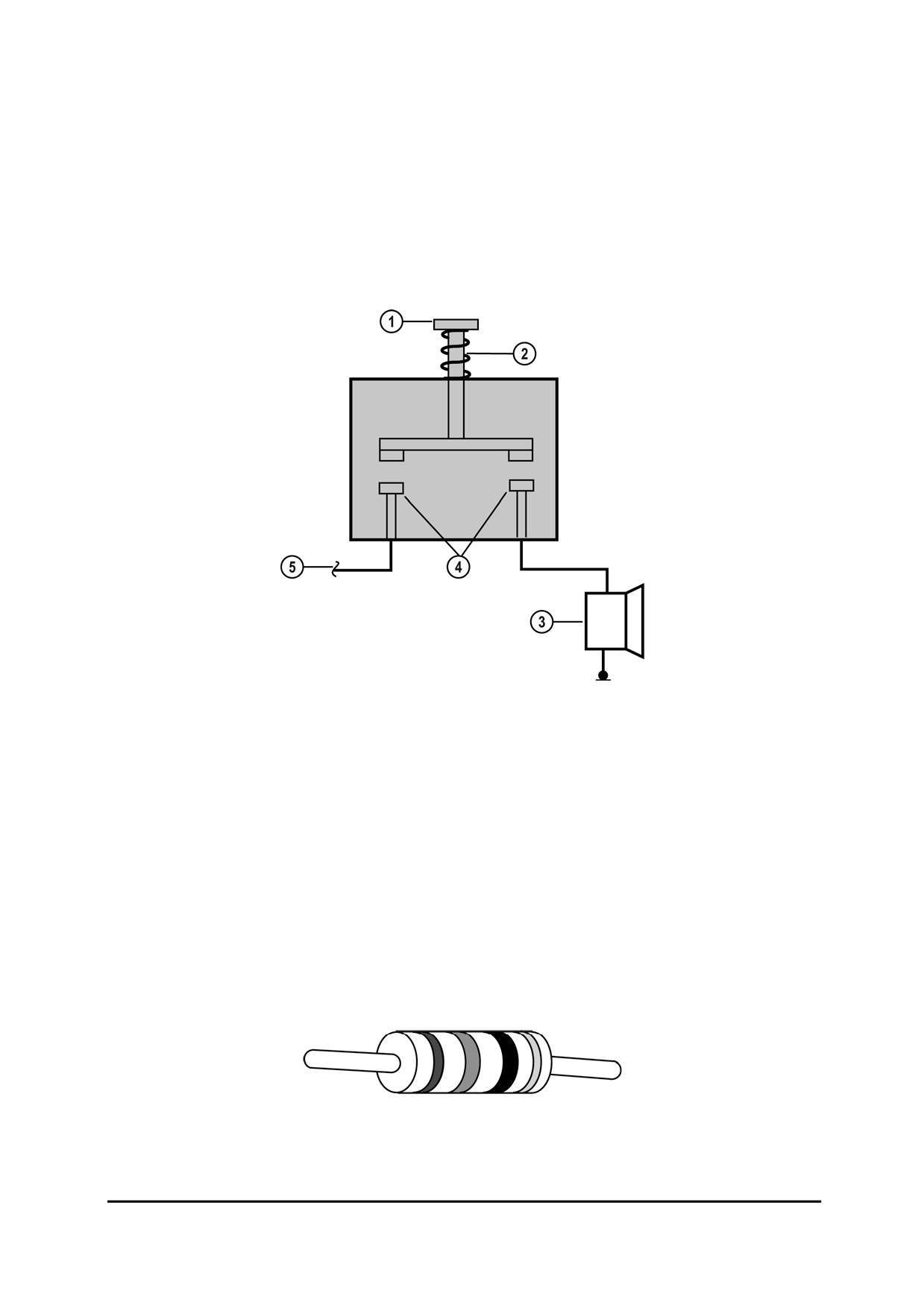

Переключатели
04-2

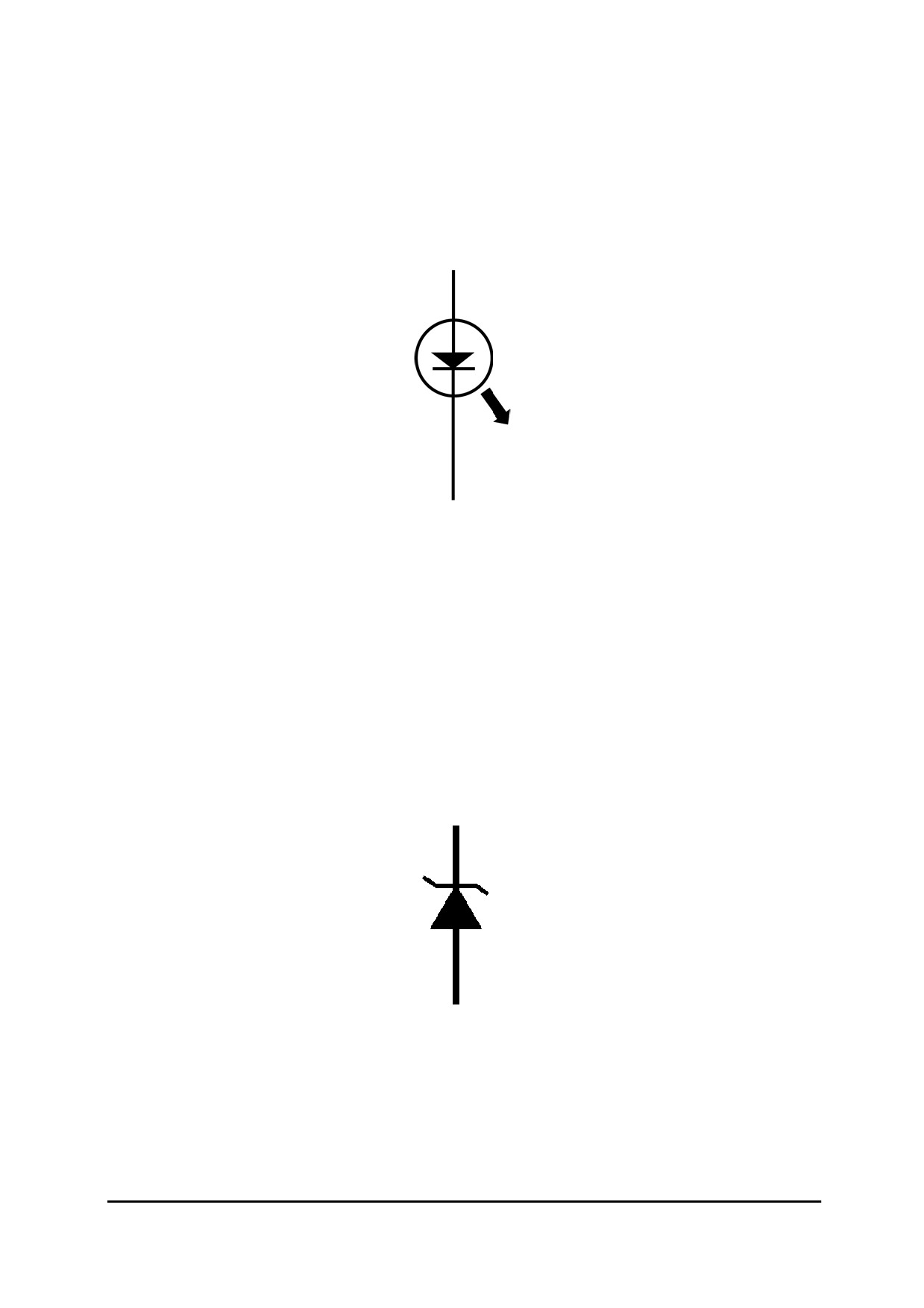

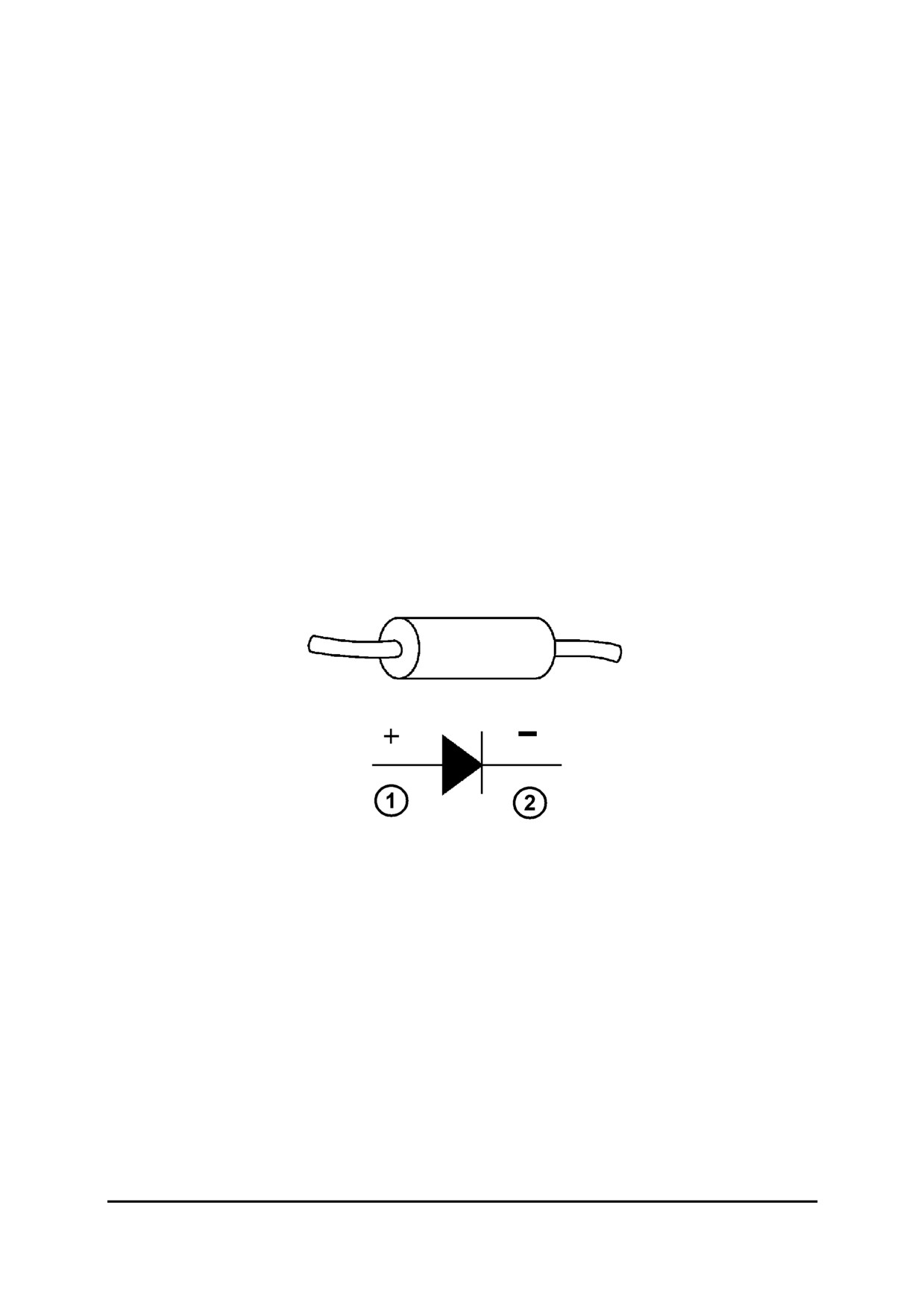

Диоды
04-5

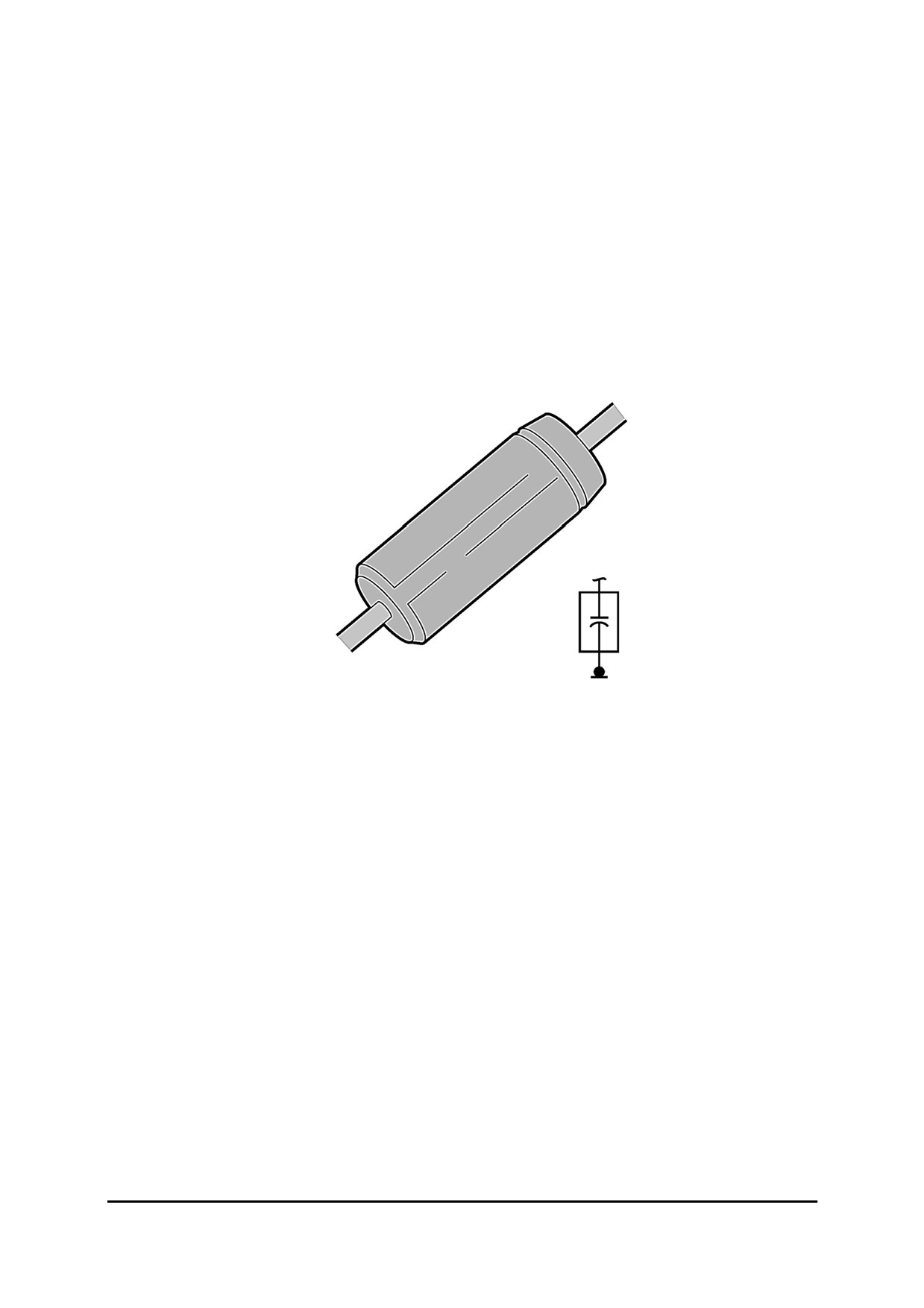

Конденсаторы
04-7

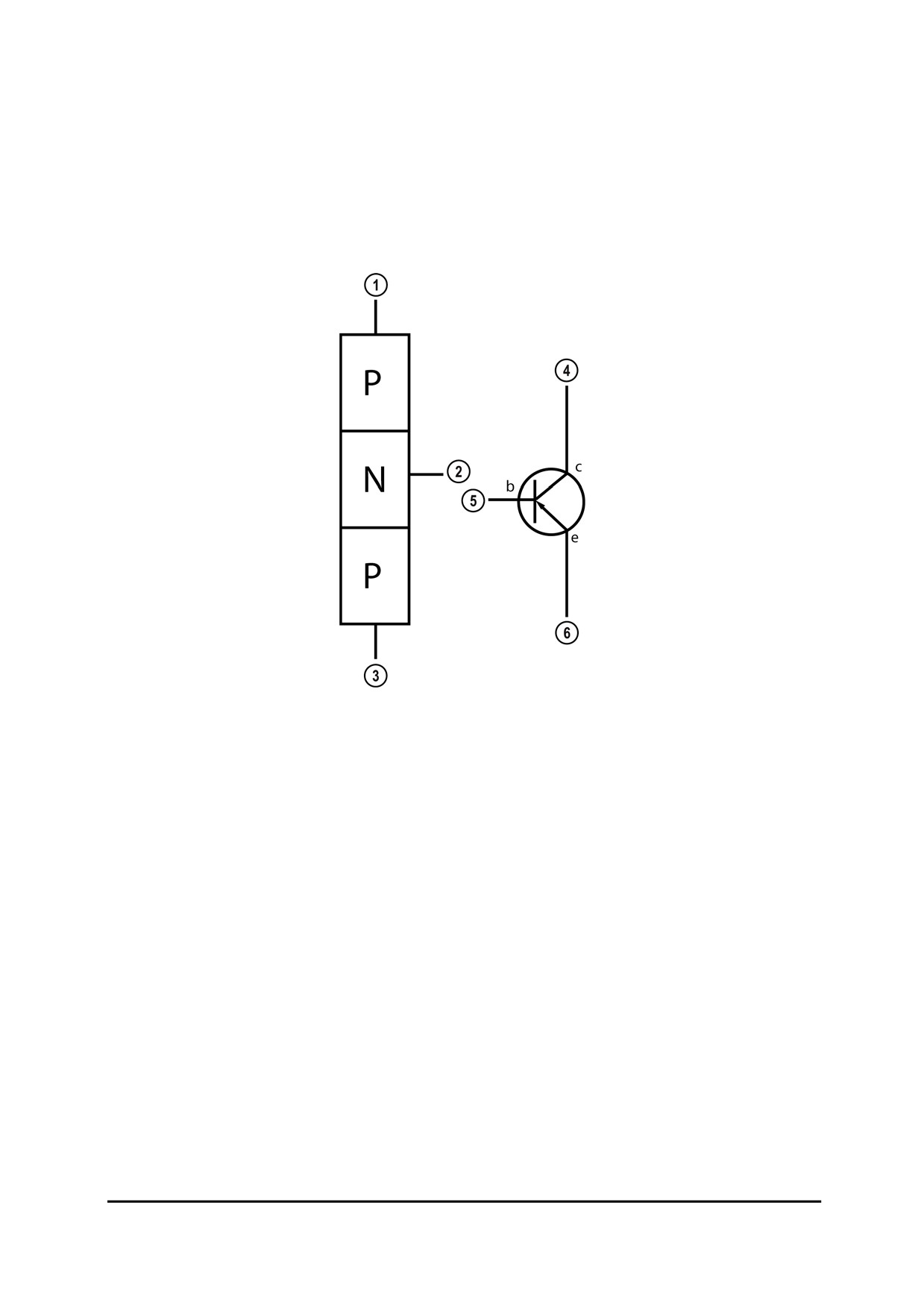

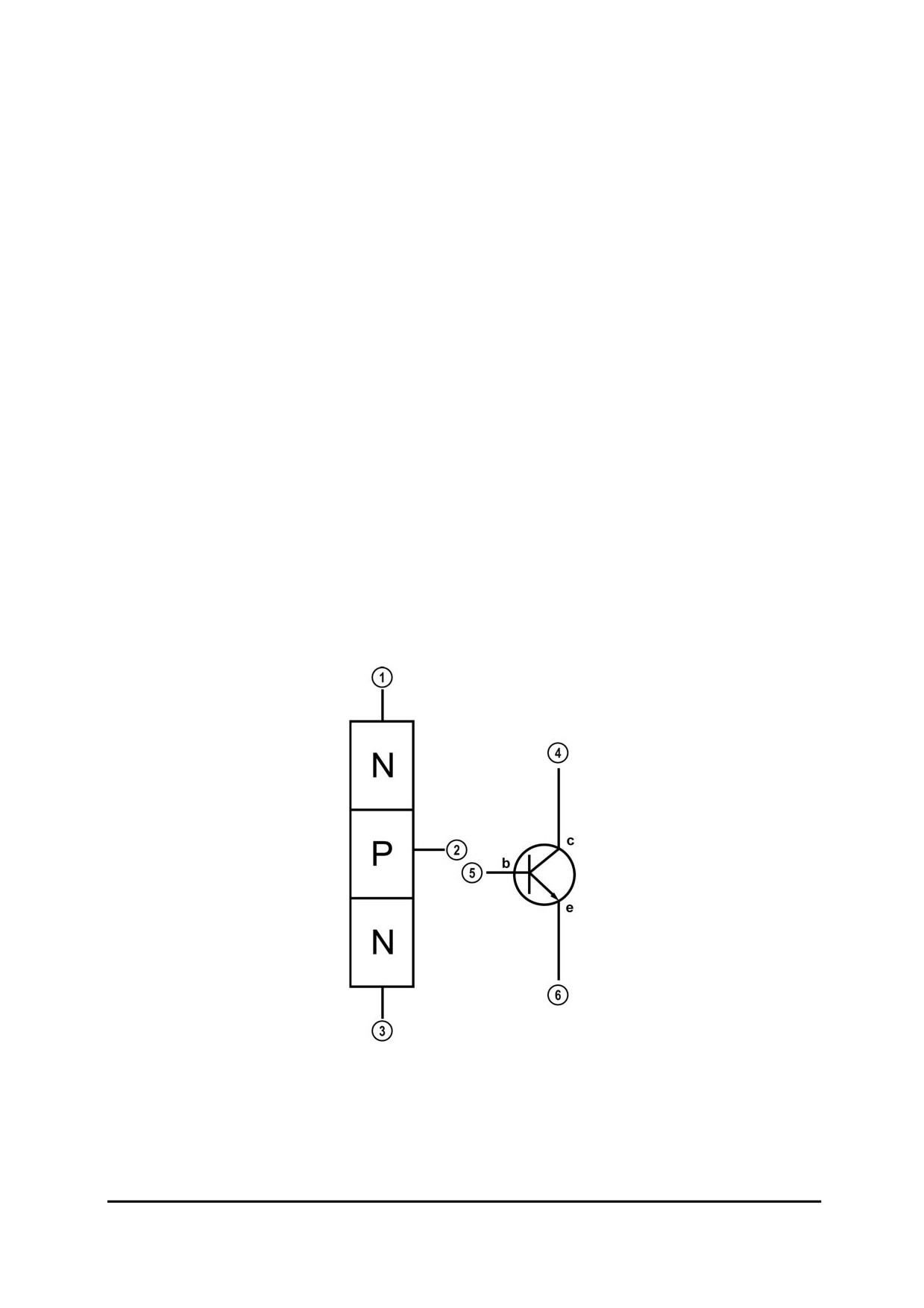

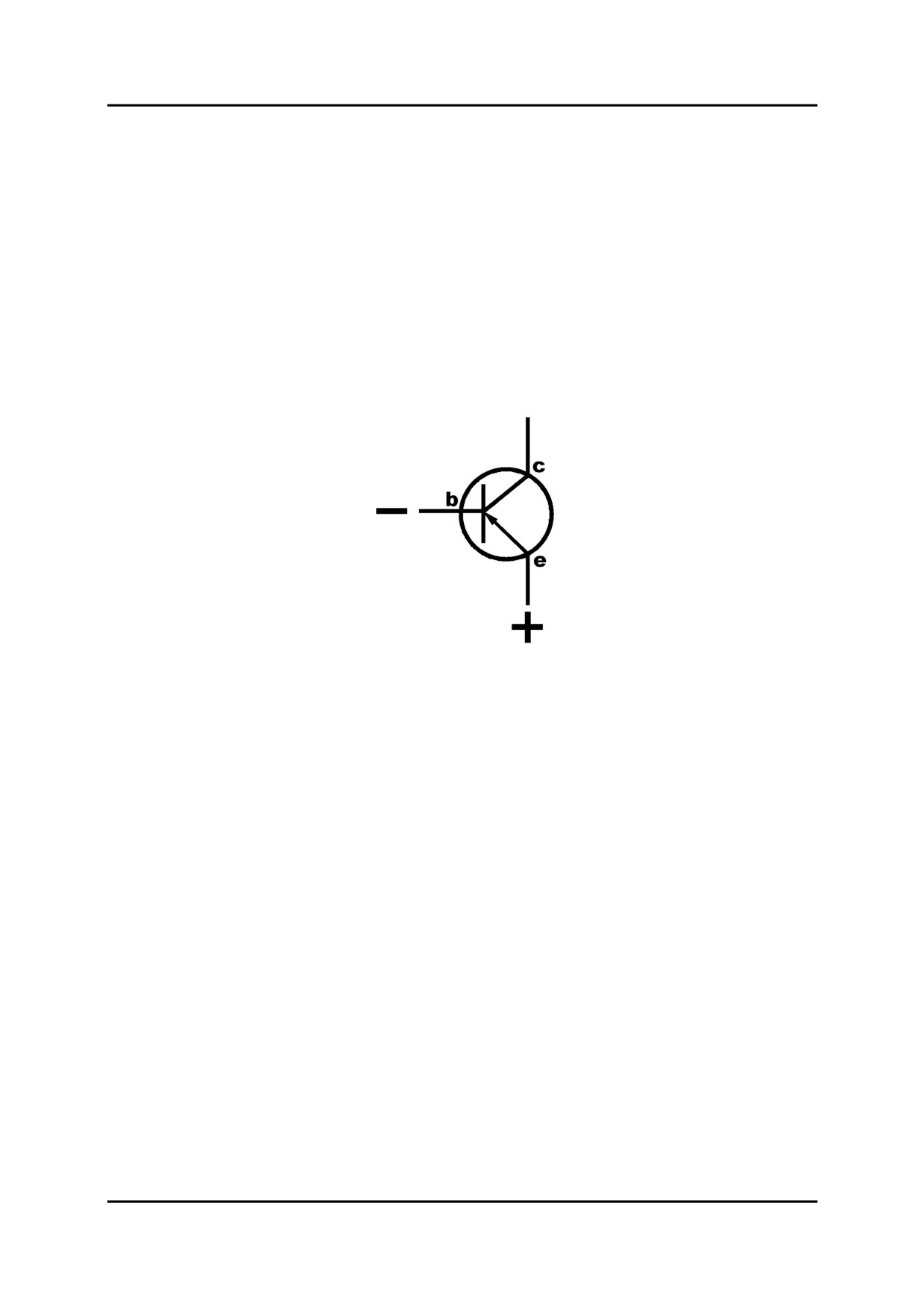

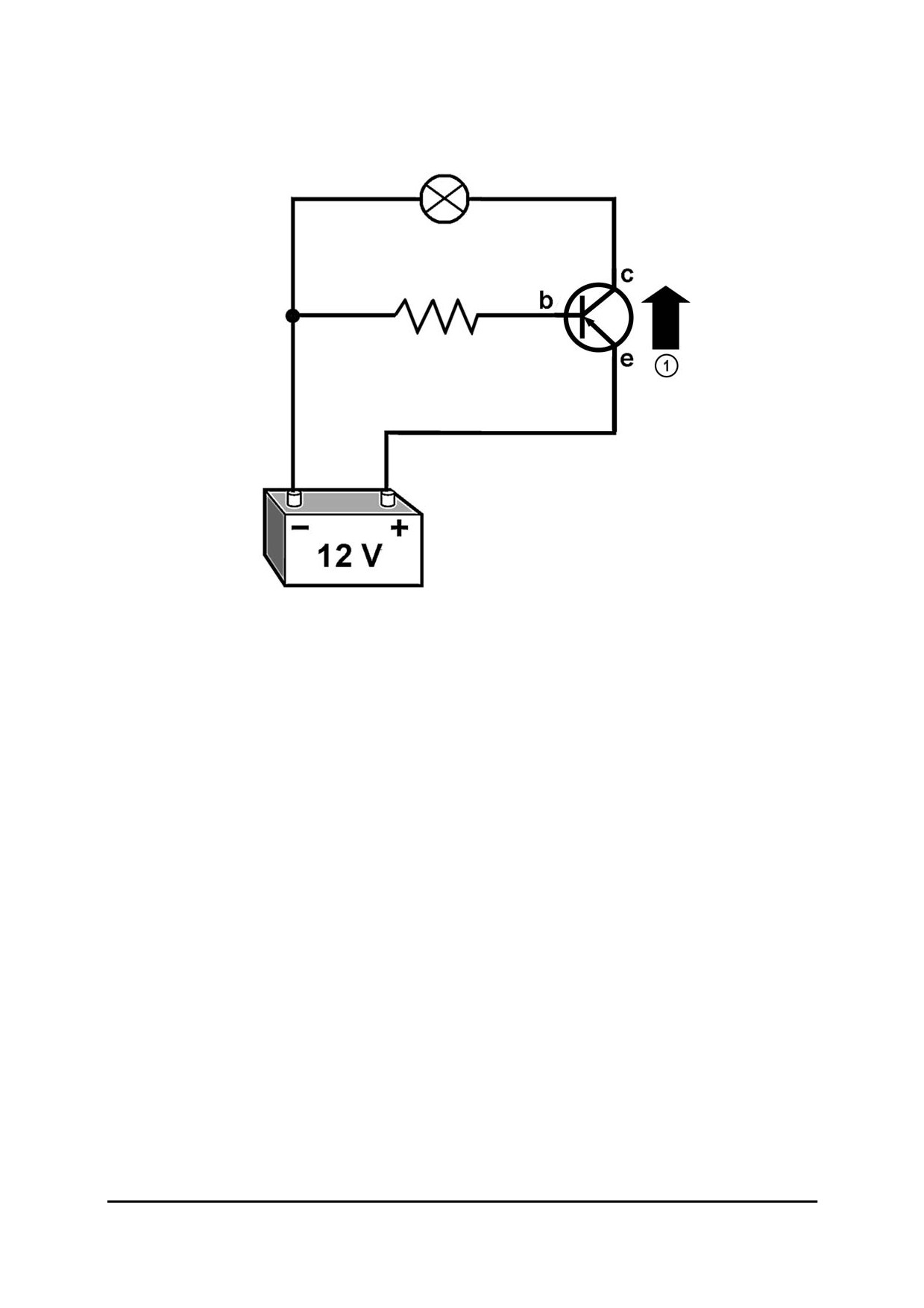

Транзисторы
04-8

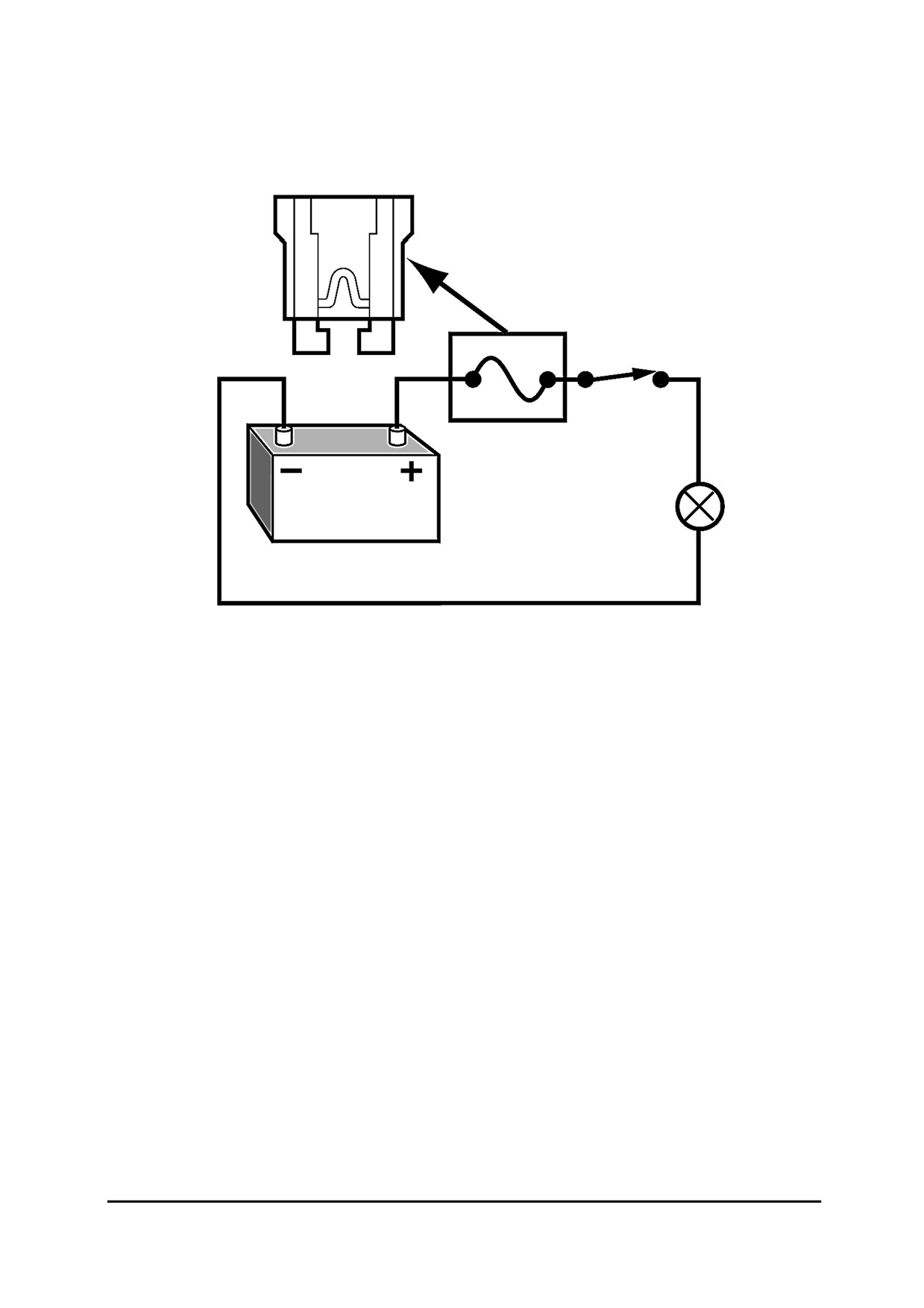

Защита цепи
04-12

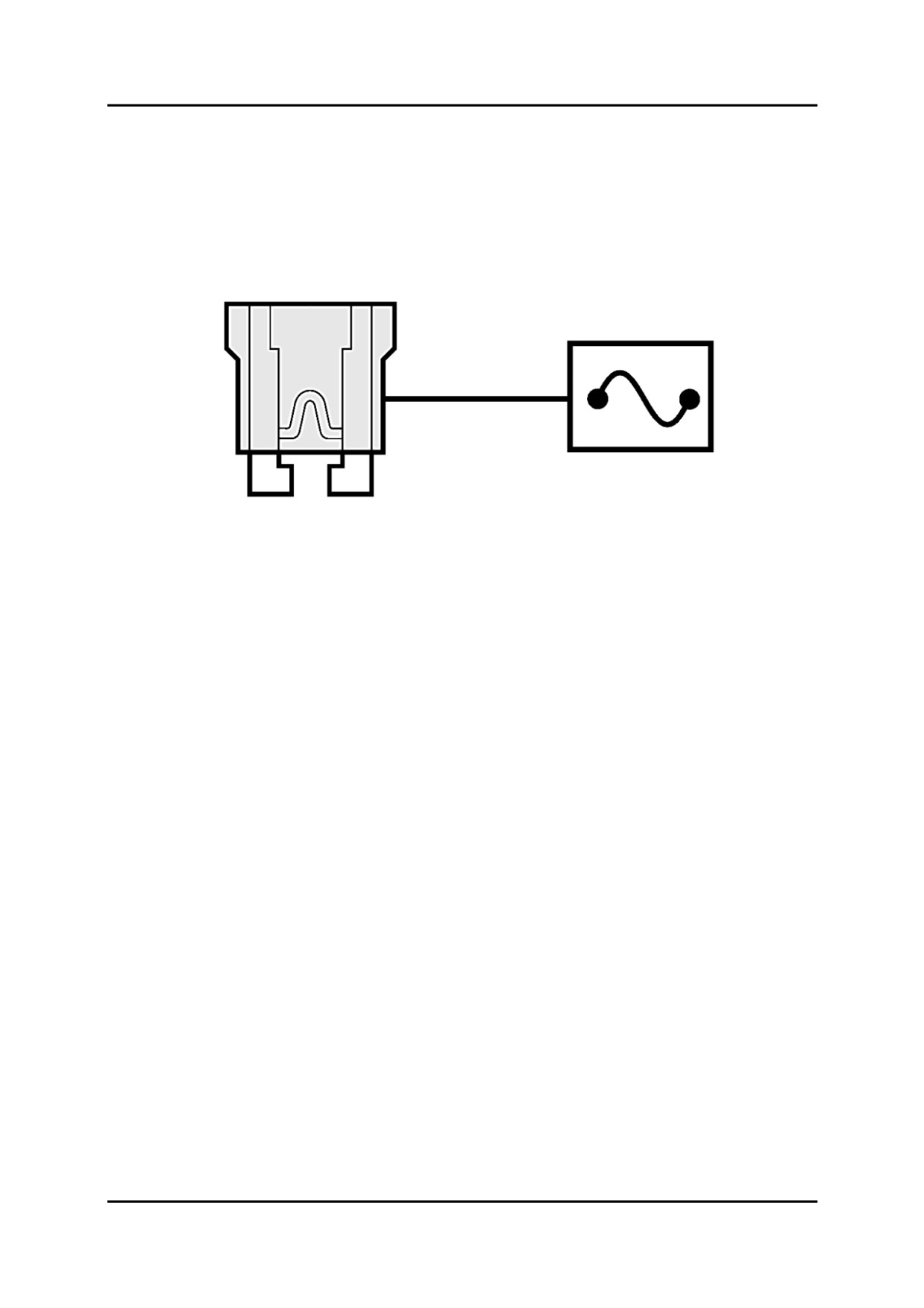

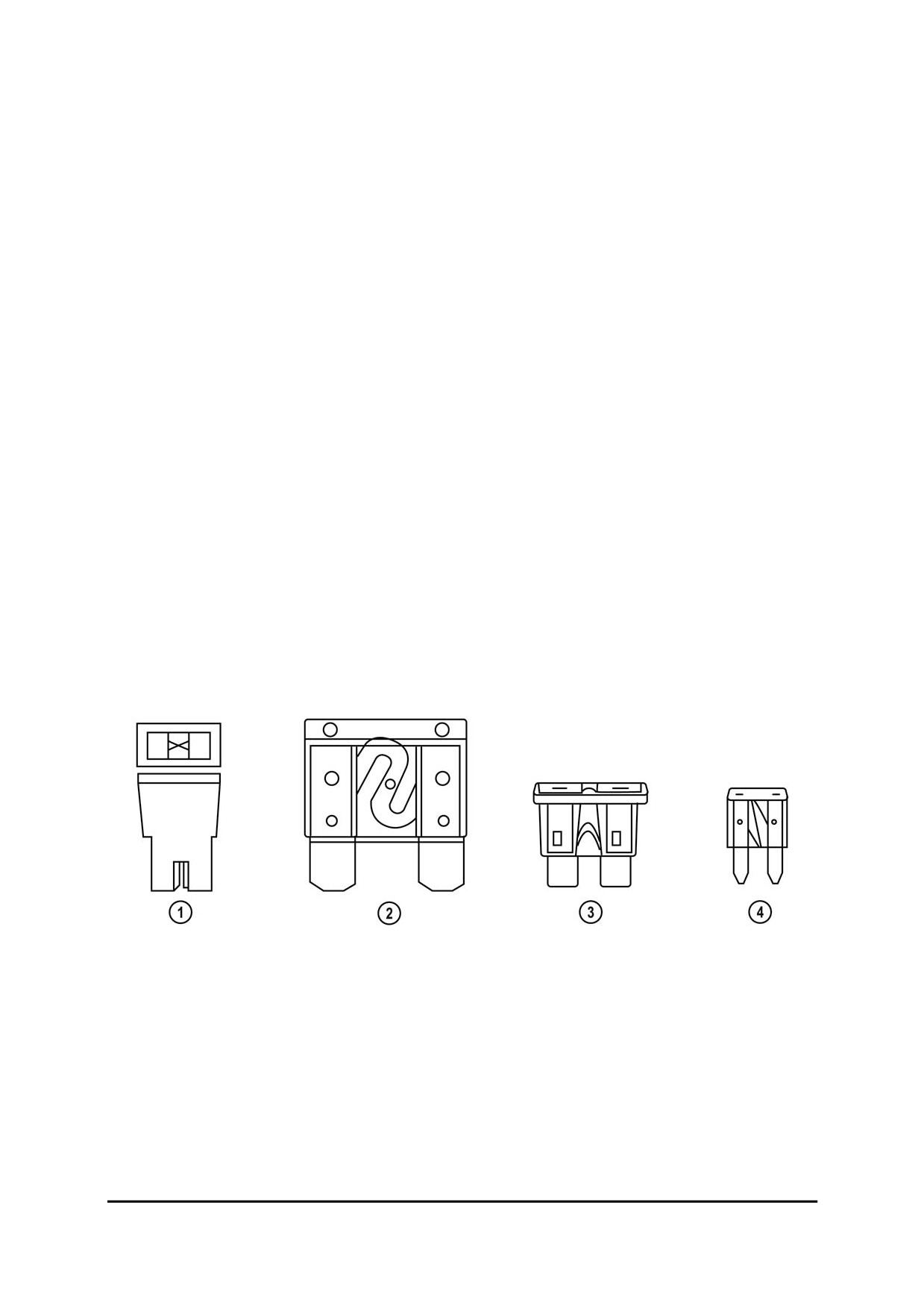

Плавкие предохранители
04-13
Основные принципы электромагнетизма
04-16
Принцип движущей силы
04-16

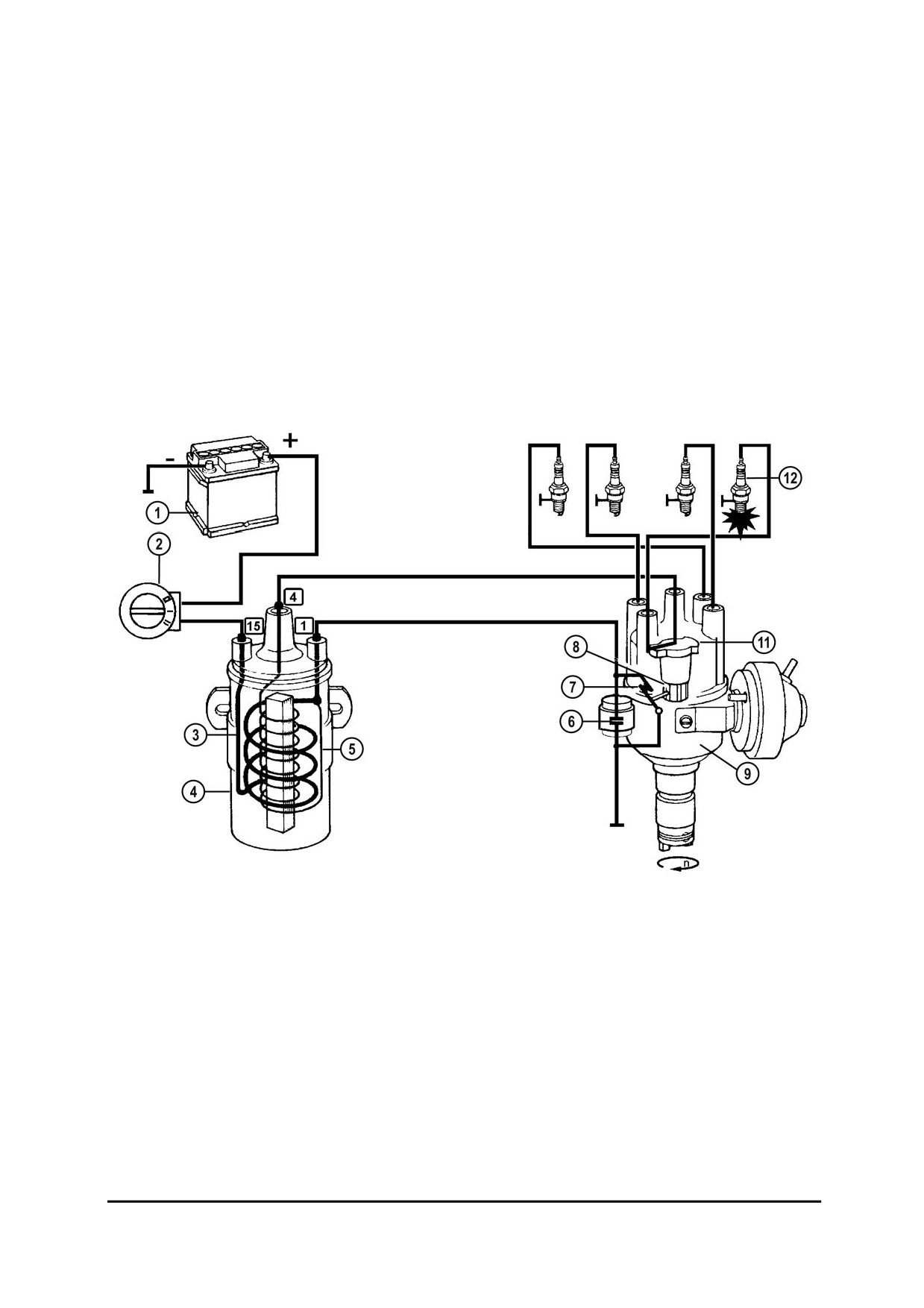

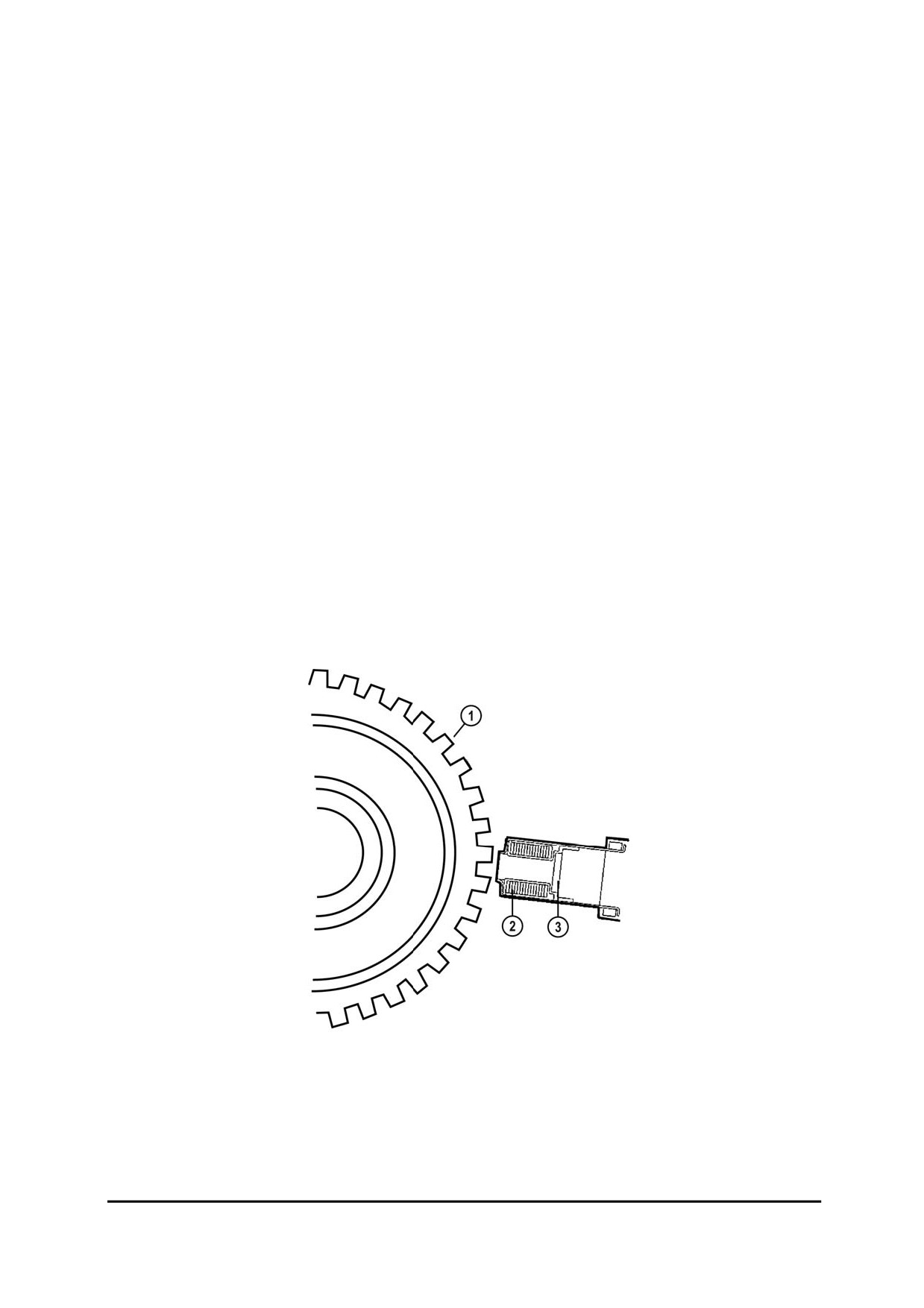

Индукция
04-16
Трансформация
04-17
Электромагнитные устройства
04-19

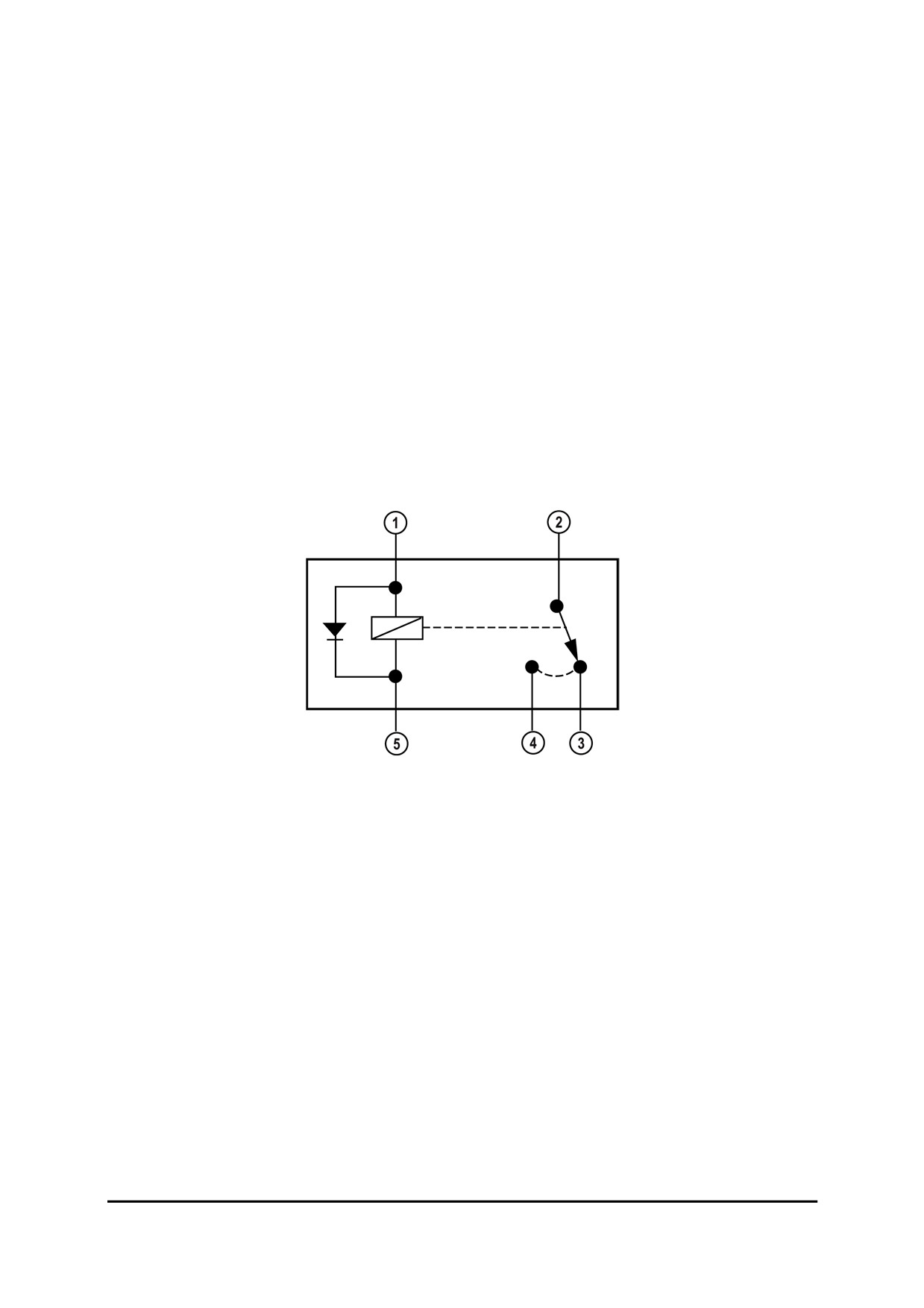

Реле
04-19

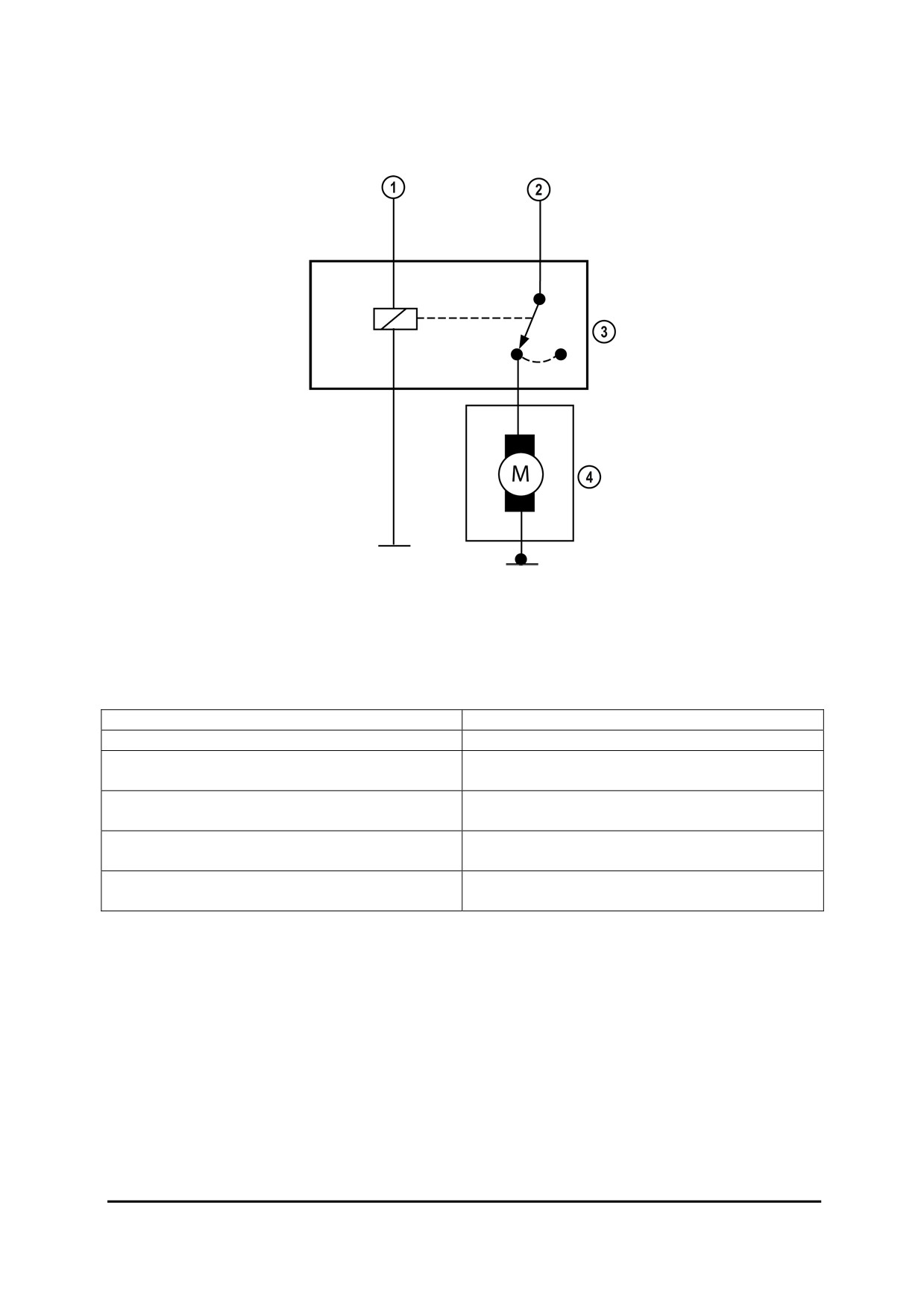

Применение реле
04-20
Обычно используемые наименования контактов реле
04-20

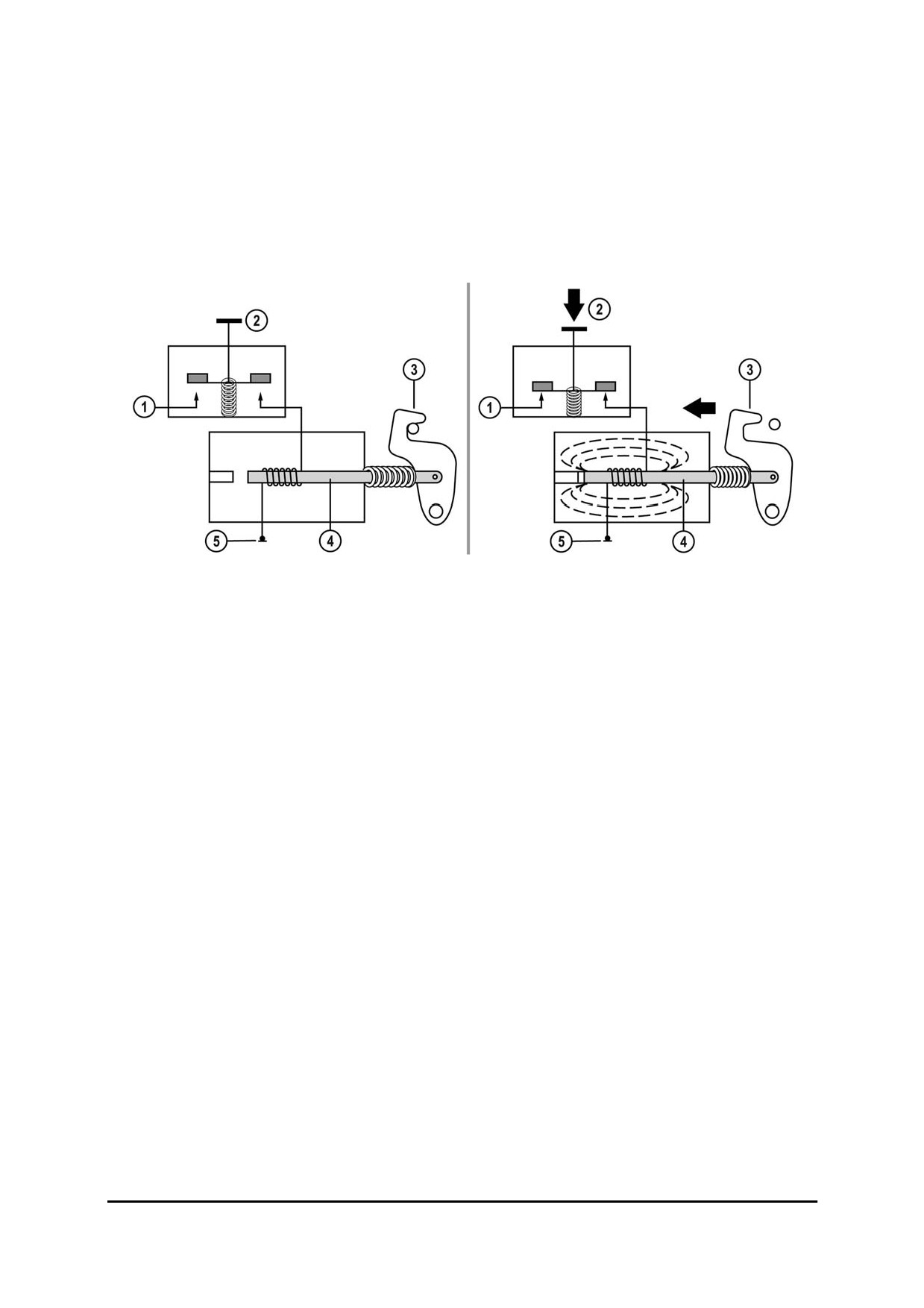

Соленоиды
04-21
Электродвигатели
04-22

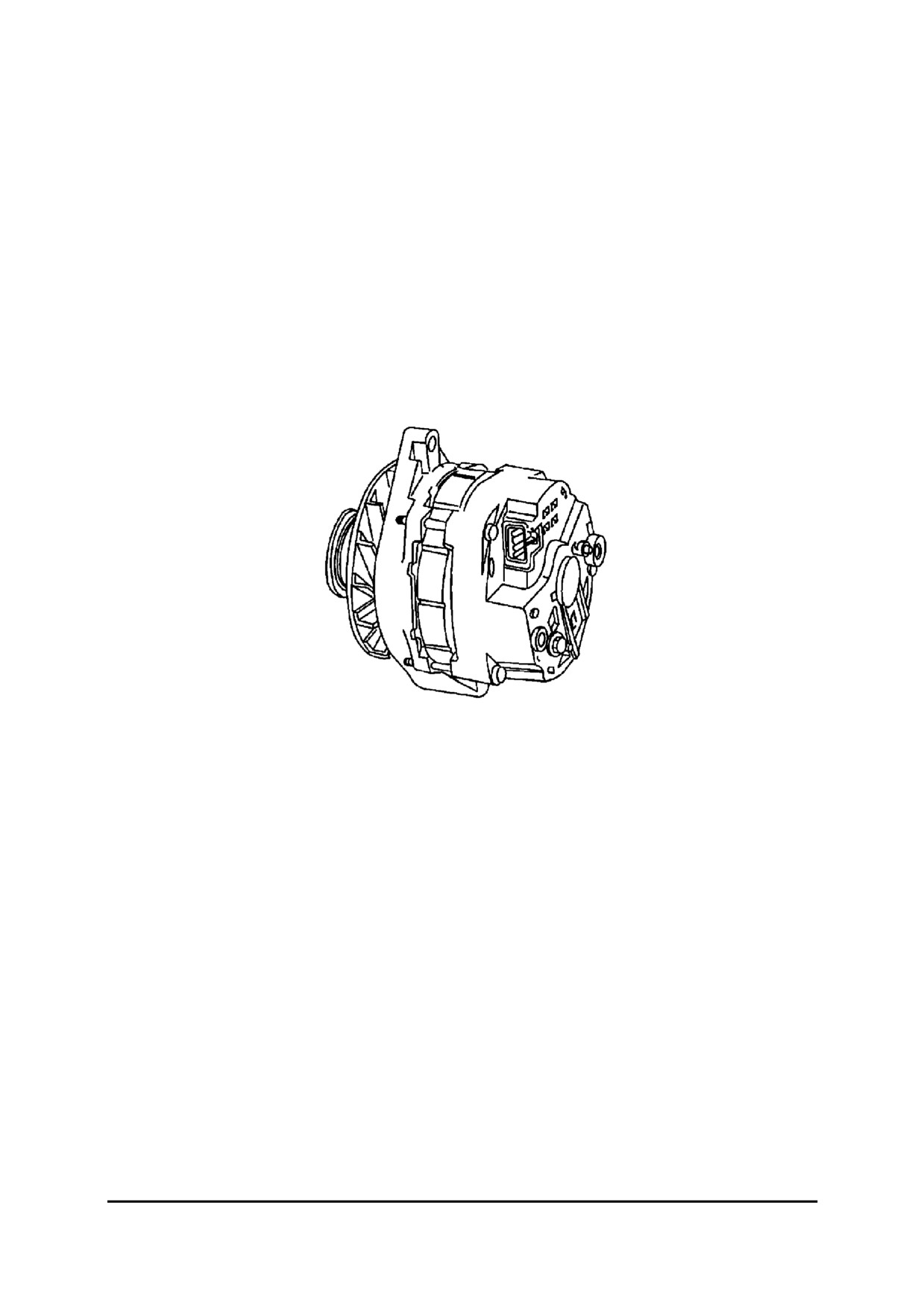

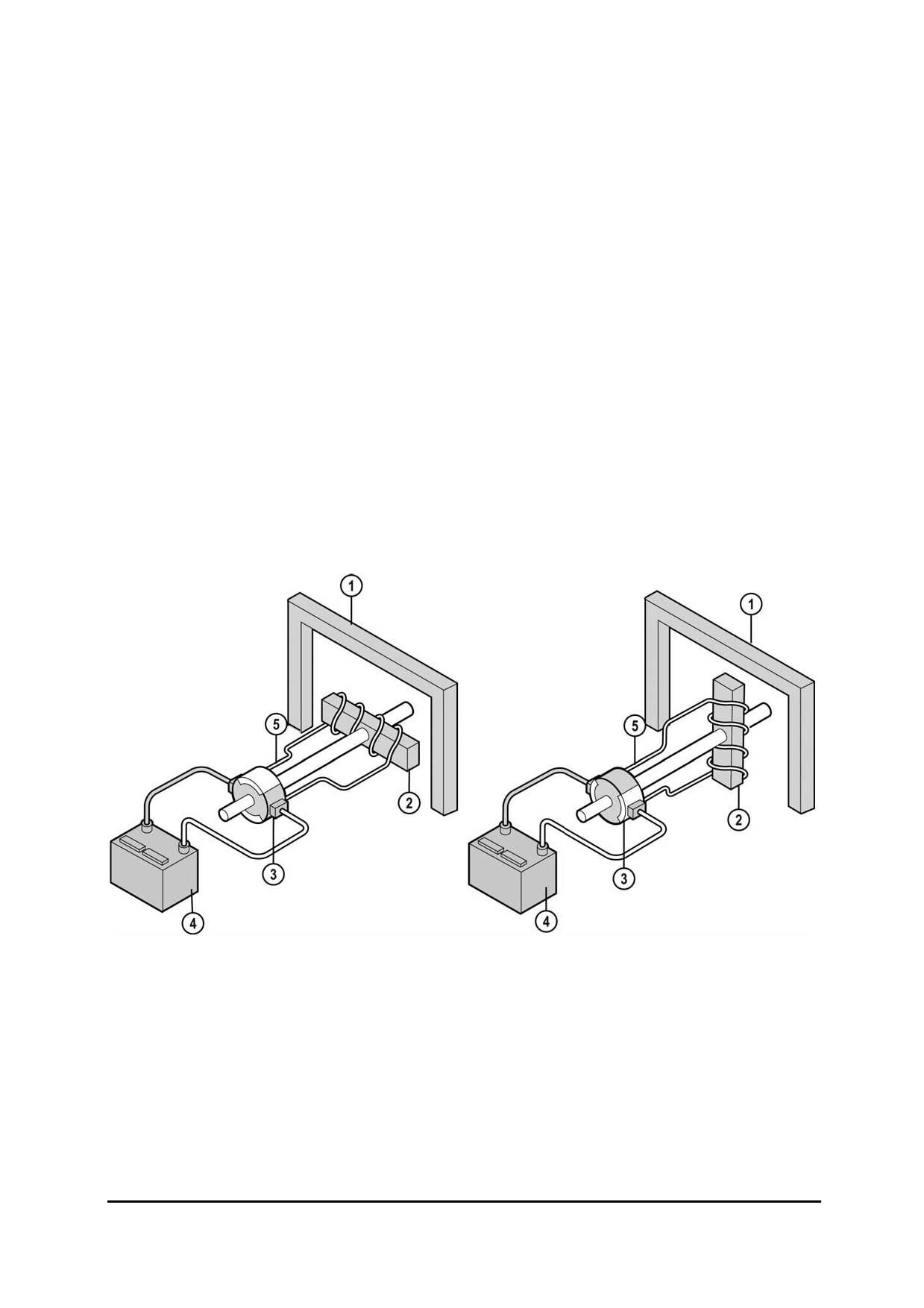

Генераторы
04-23

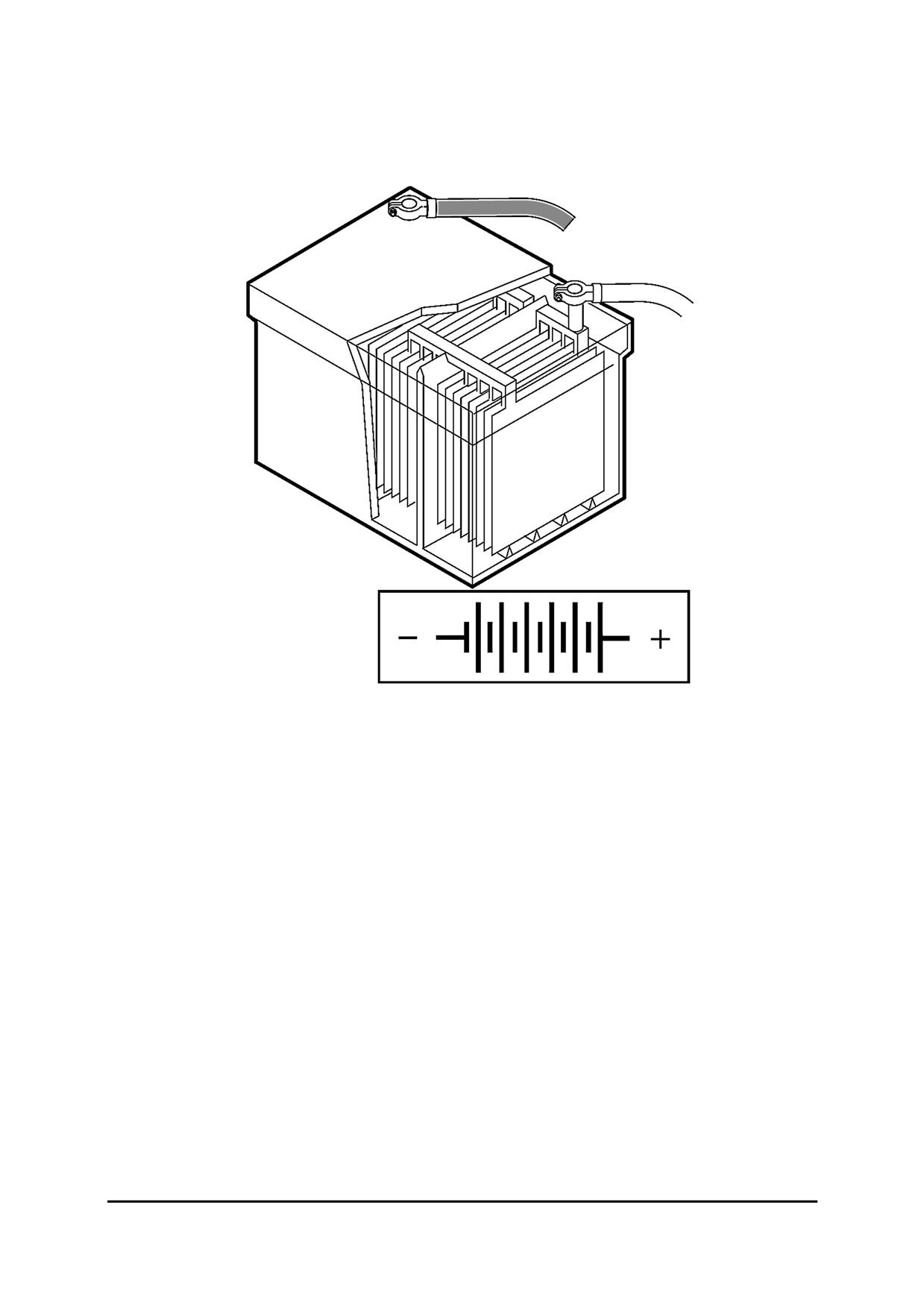

Аккумуляторная батарея
04-27
Свойства аккумуляторной батареи
04-28
Резервная ёмкость
04-29
Обслуживание аккумуляторной батареи
04-29
Система распределения электропитания
04-30

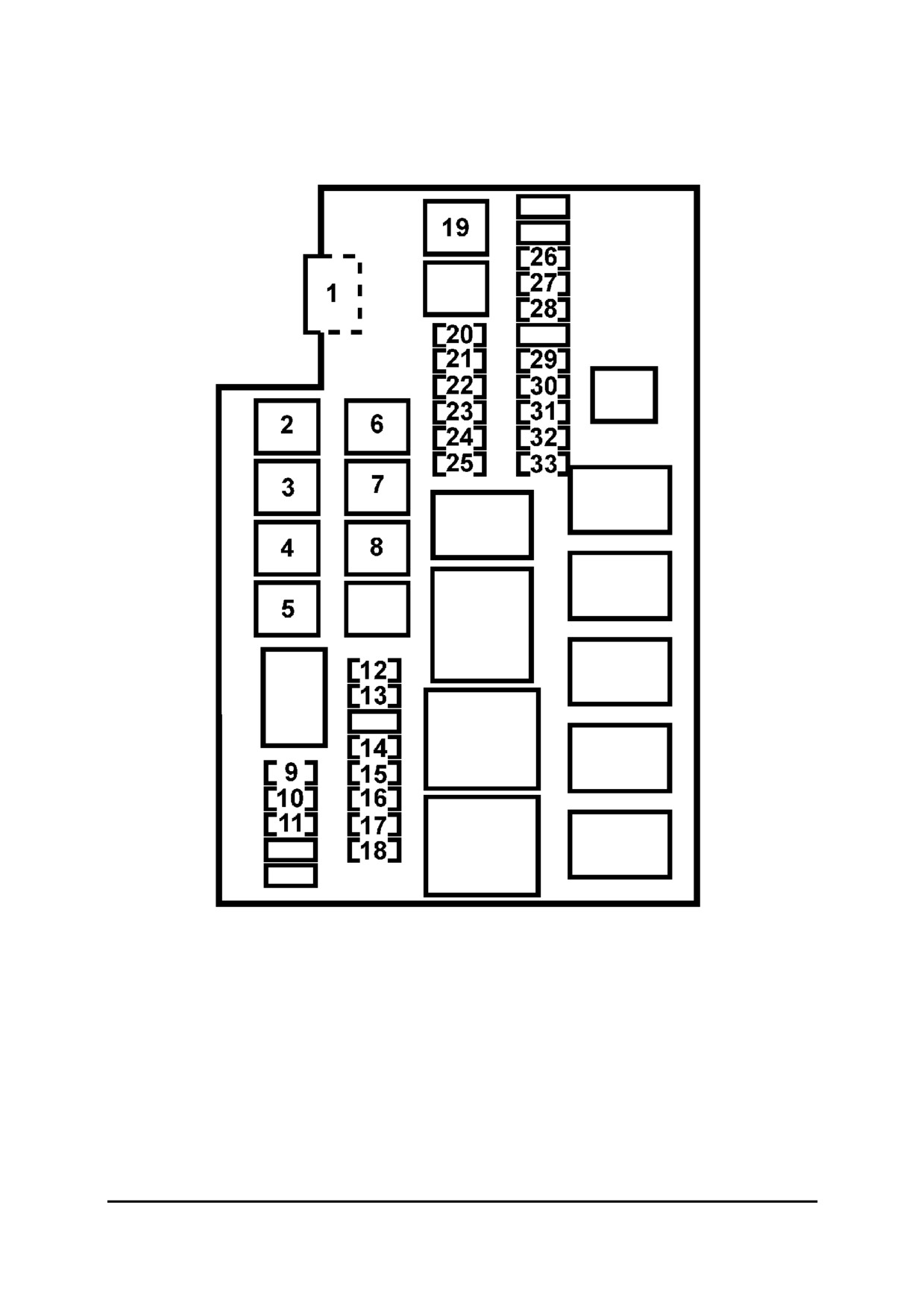

JB - Комб. распред. коробка (распред. коробка с плавк. предохранит.)
04-31
Содержание
Электрические схемы
05-1
Общие положения
05-1
Цветовые коды проводов
05-1
Чтение электрической схемы
05-1
Типовые электрические схемы Mazda
05-2

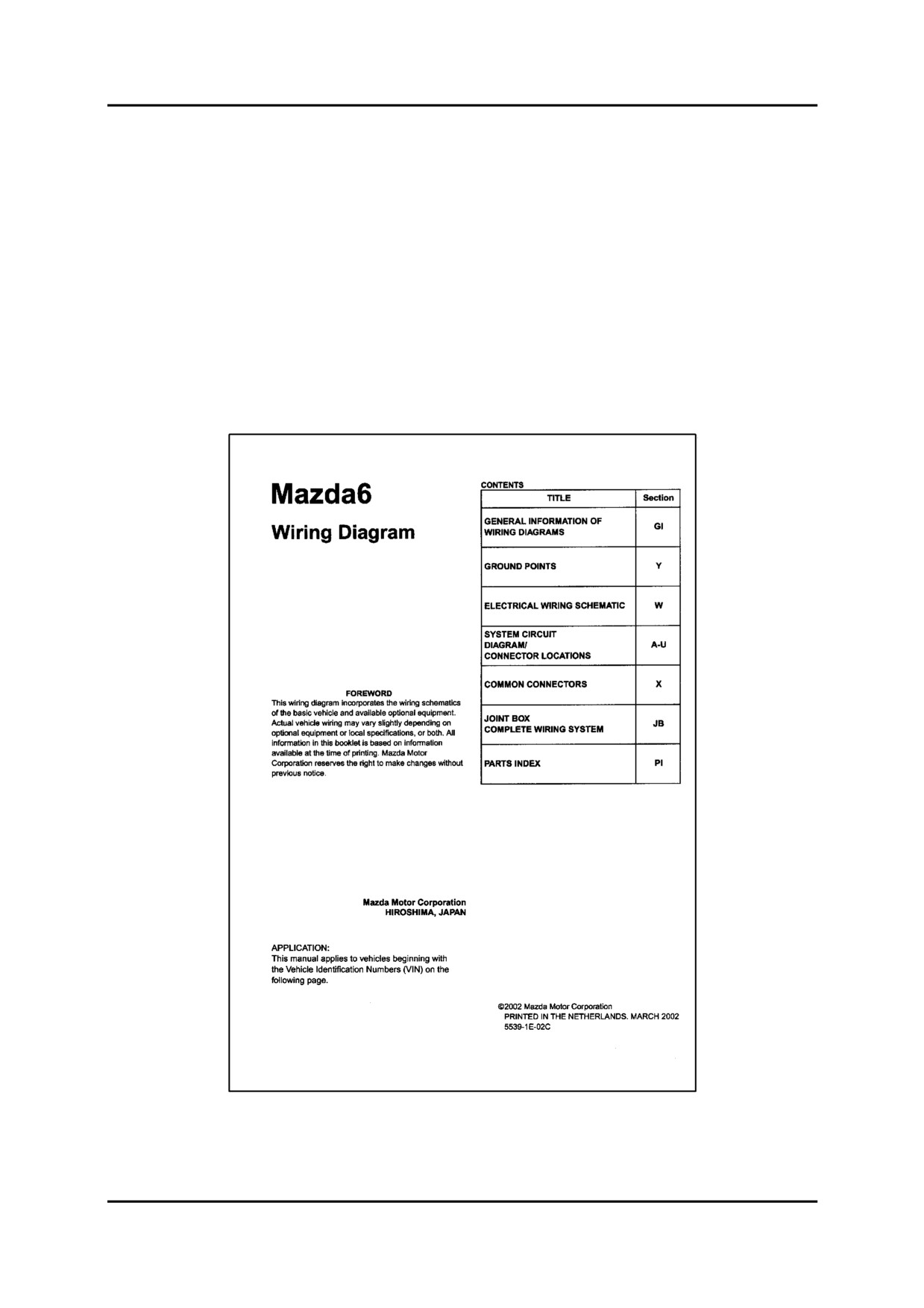

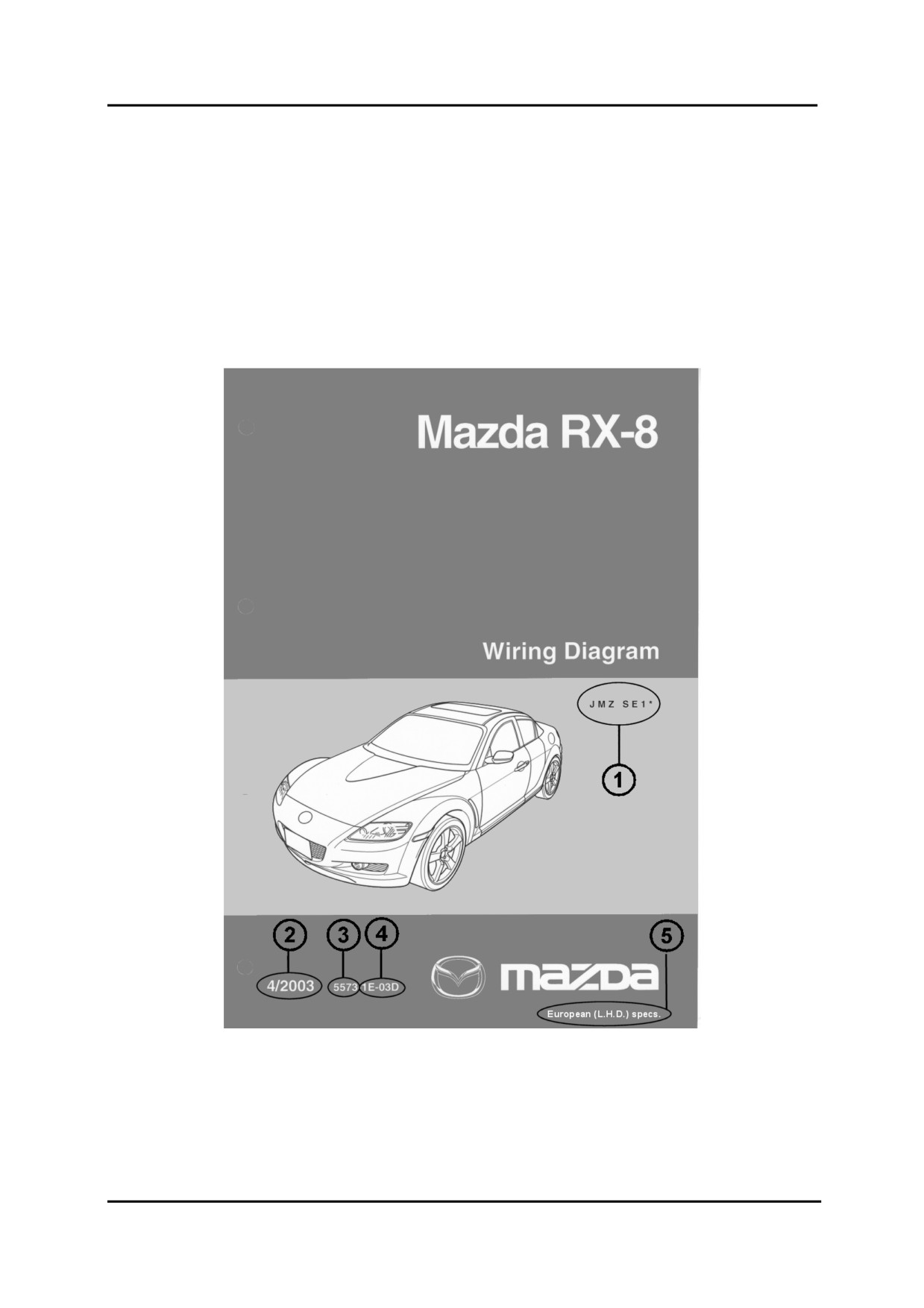

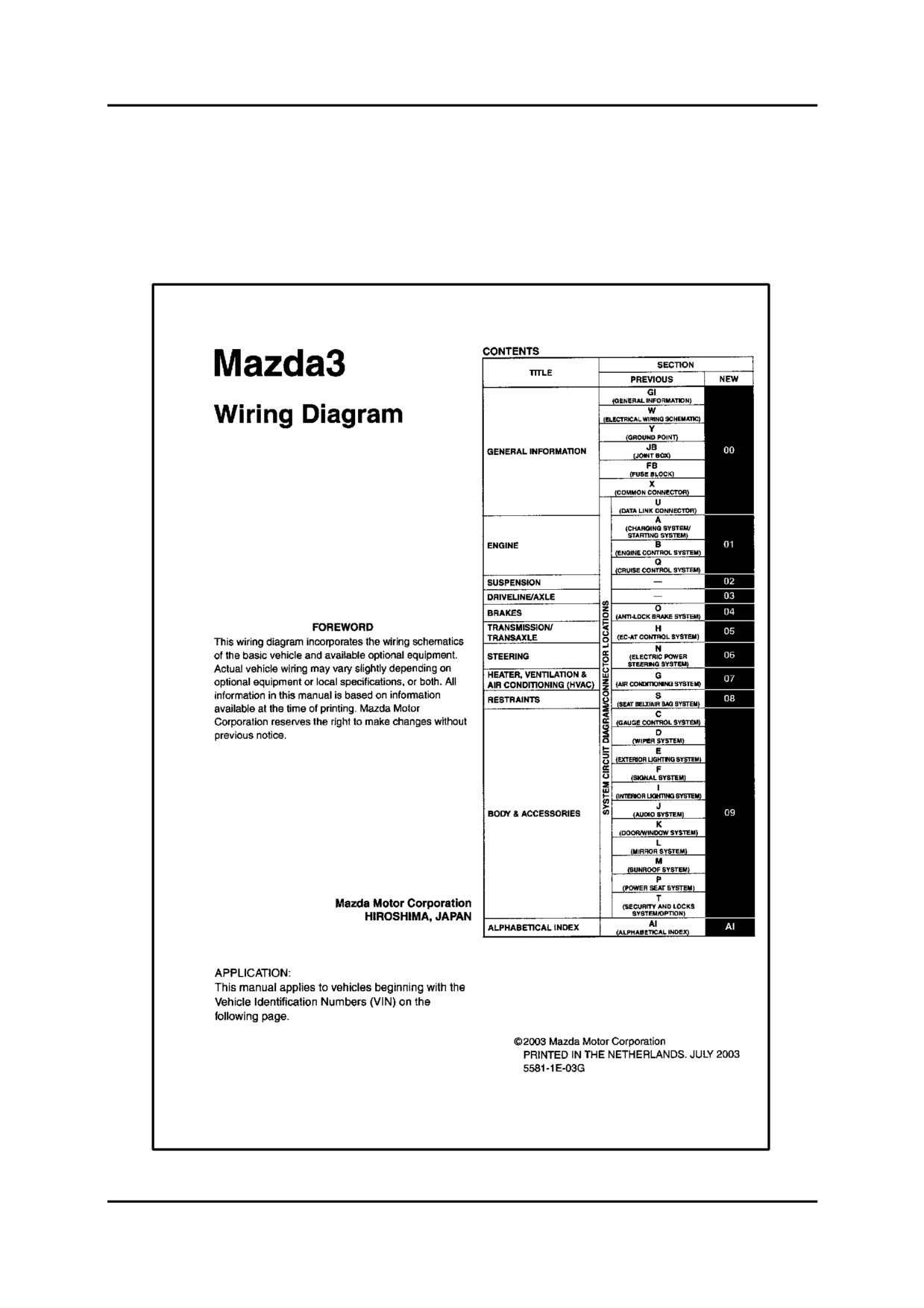

Титульный лист
05-2
Содержание
05-3

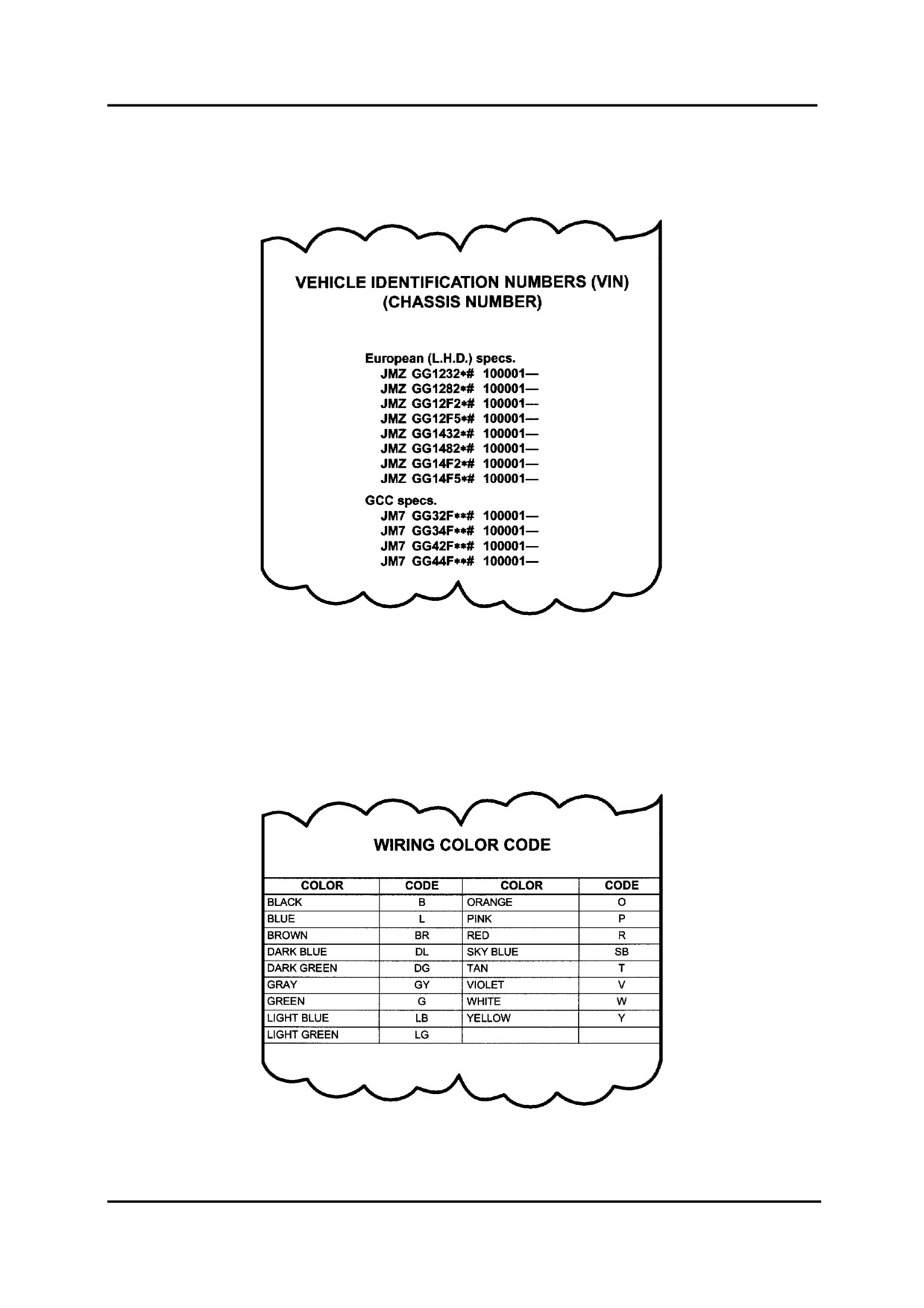

Идентификационные номера автомобилей (VIN)
05-4
Цветовая кодировка проводов
05-4

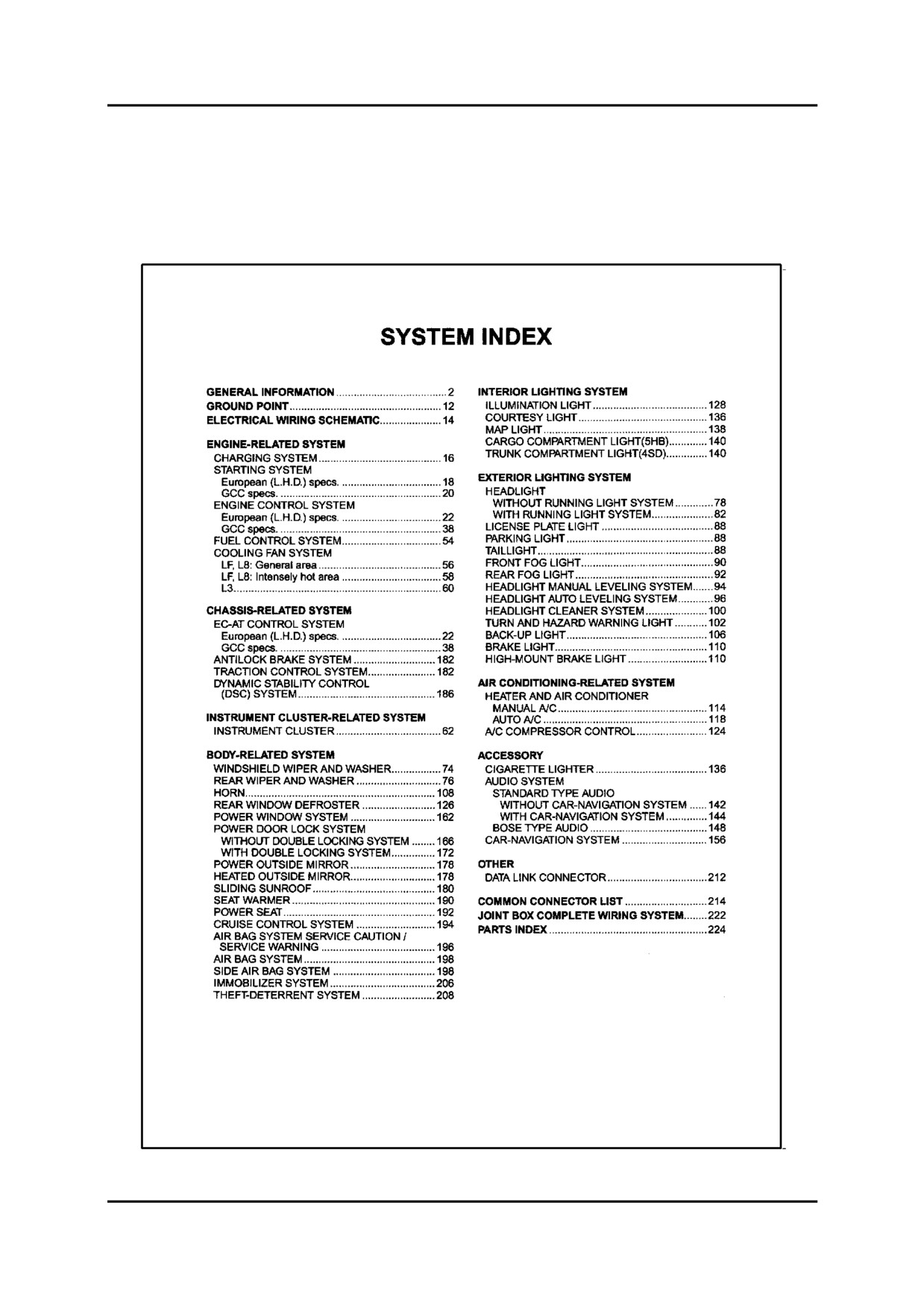

Оглавление
05-5
GI Общая информация
05-6

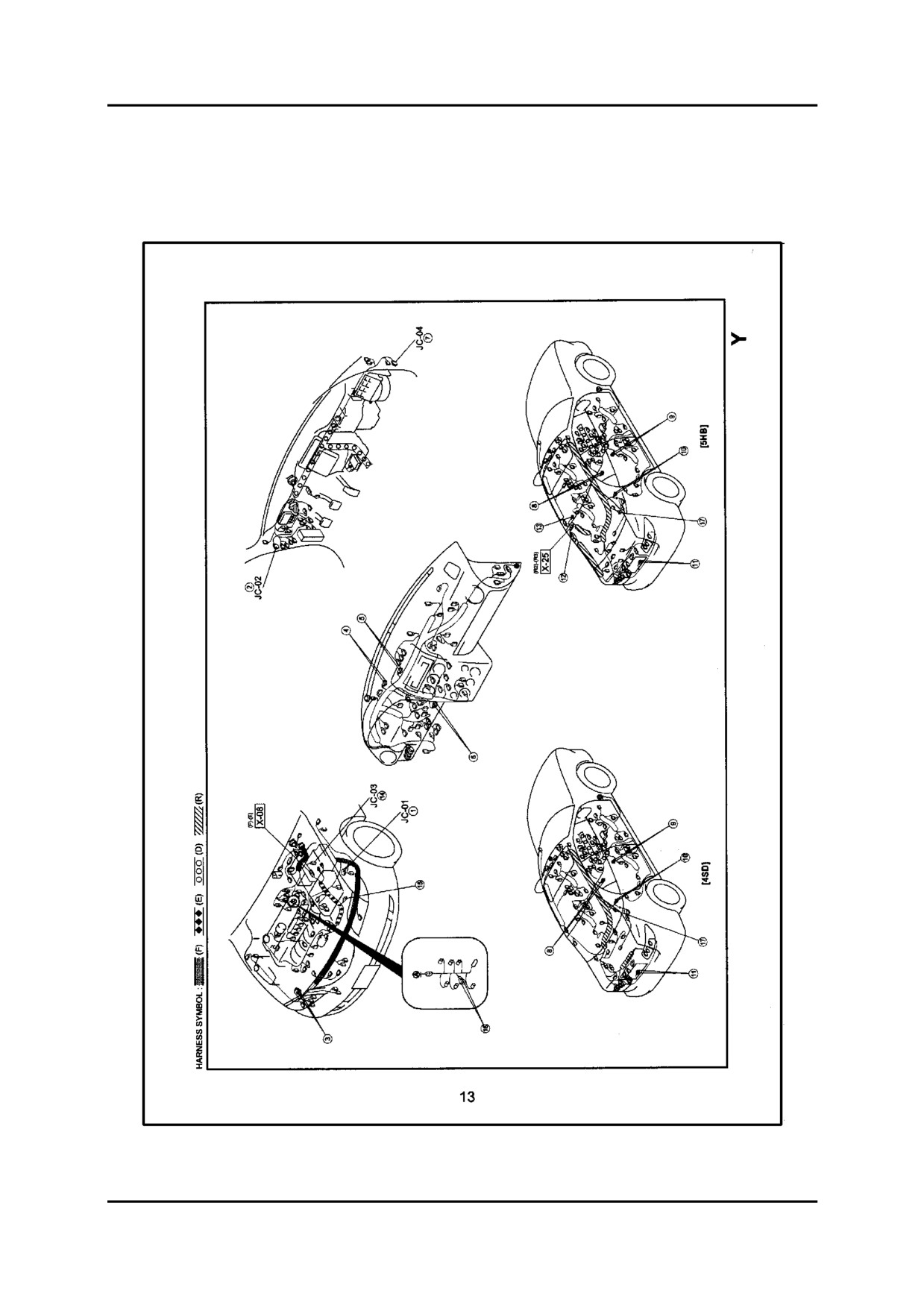

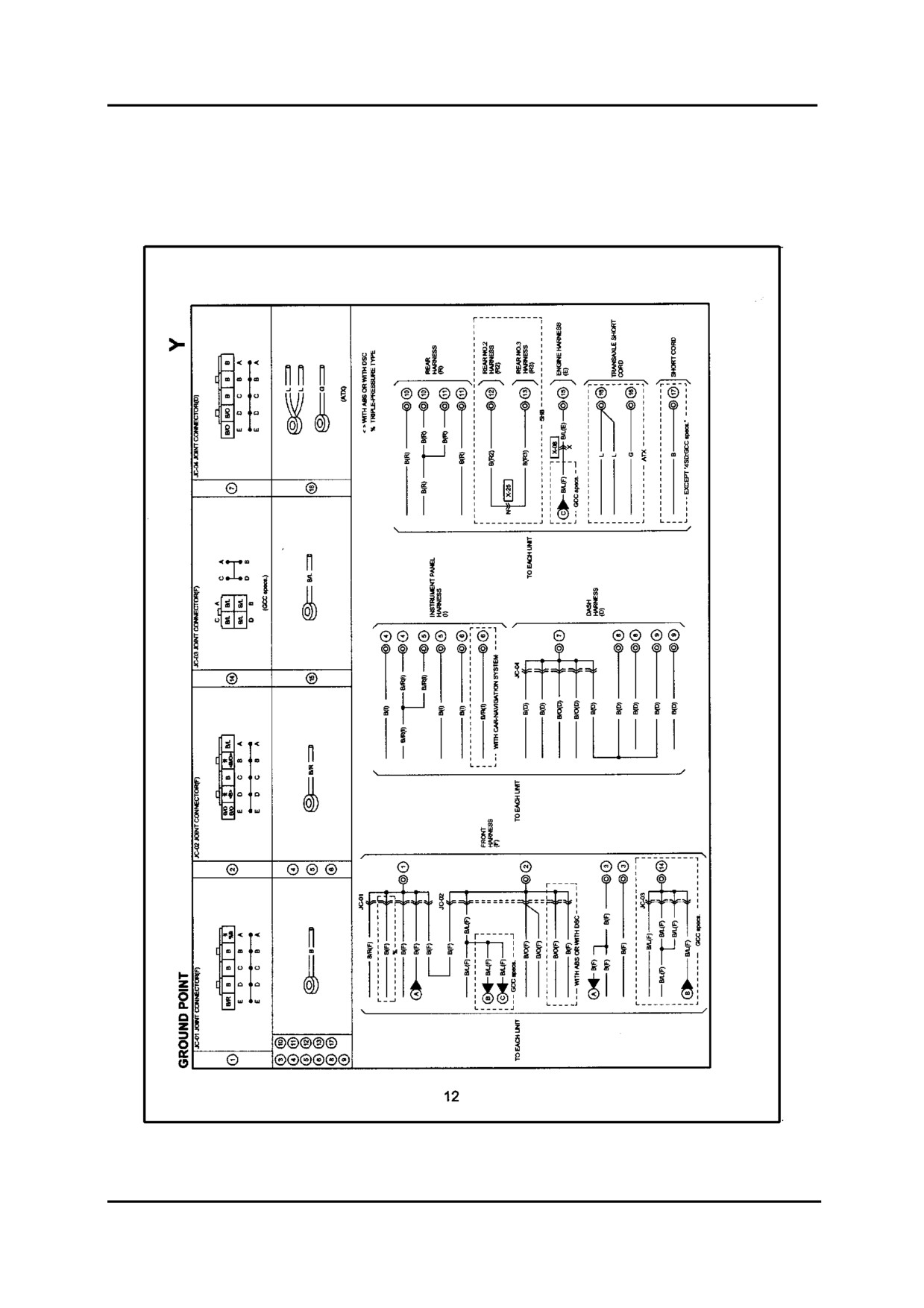

Y Точка заземления
05-8

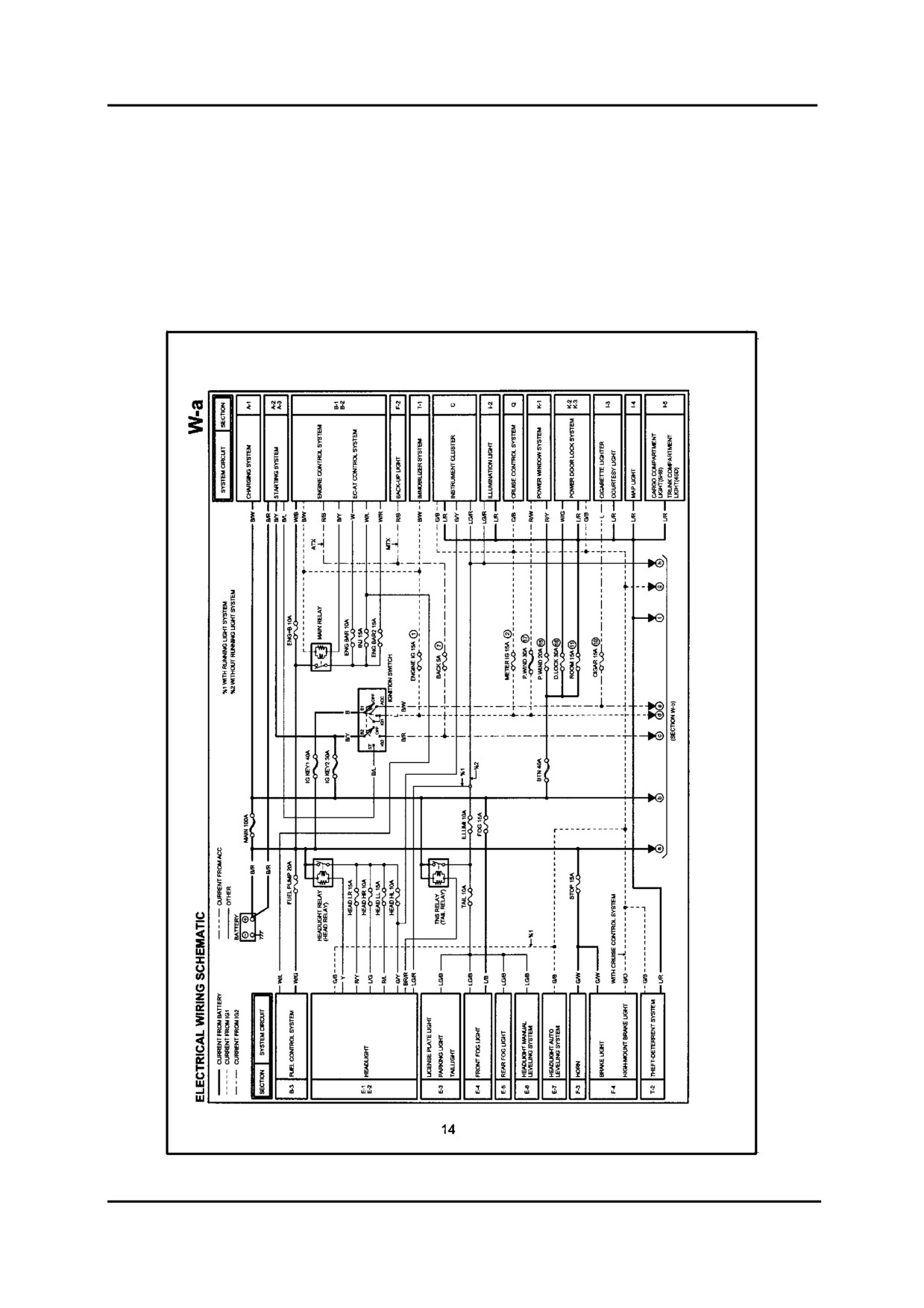

W Электрическая схема соединений
05-10

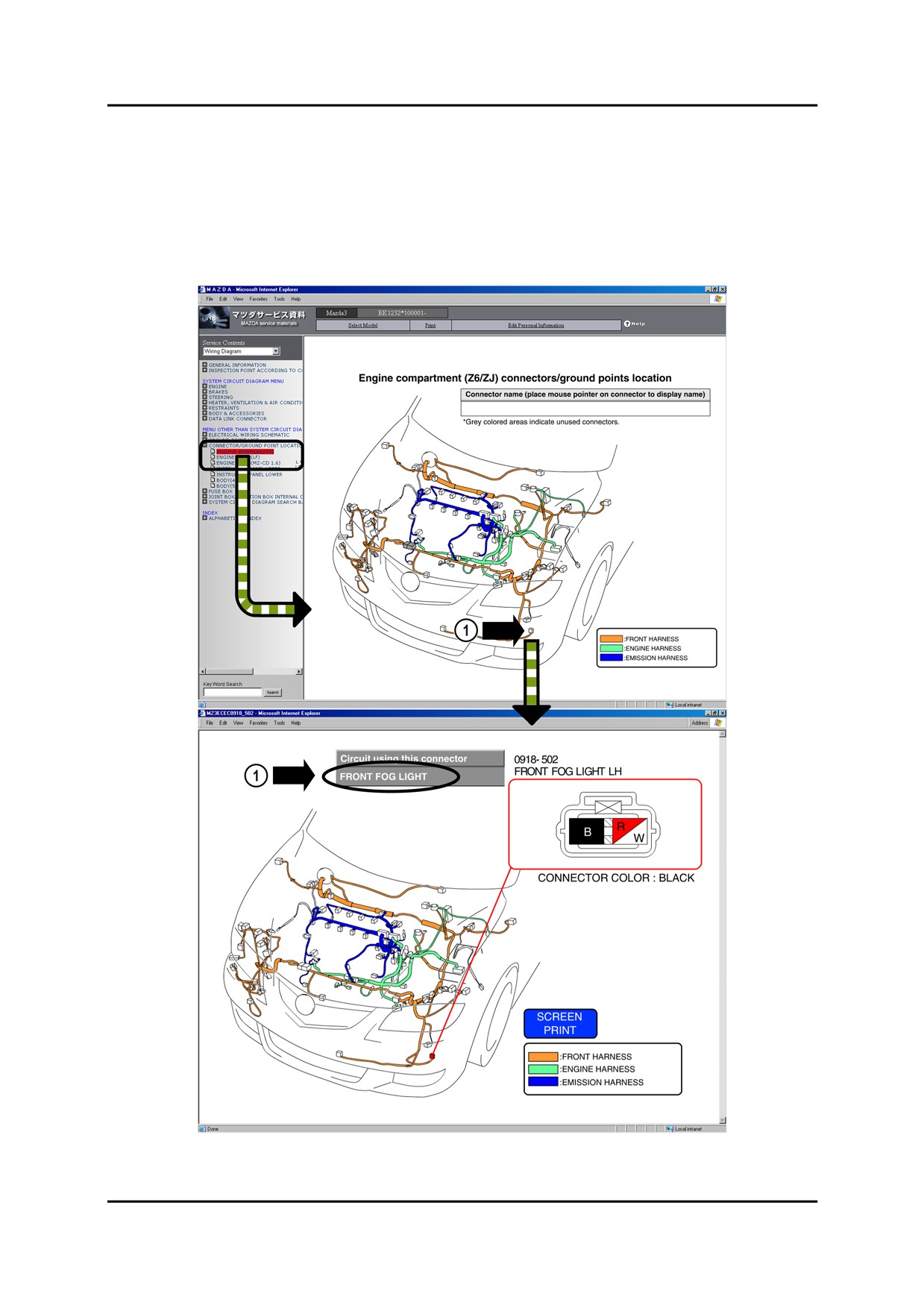

A - U Принципиальная схема системы/Места размещения разъёмов
05-11

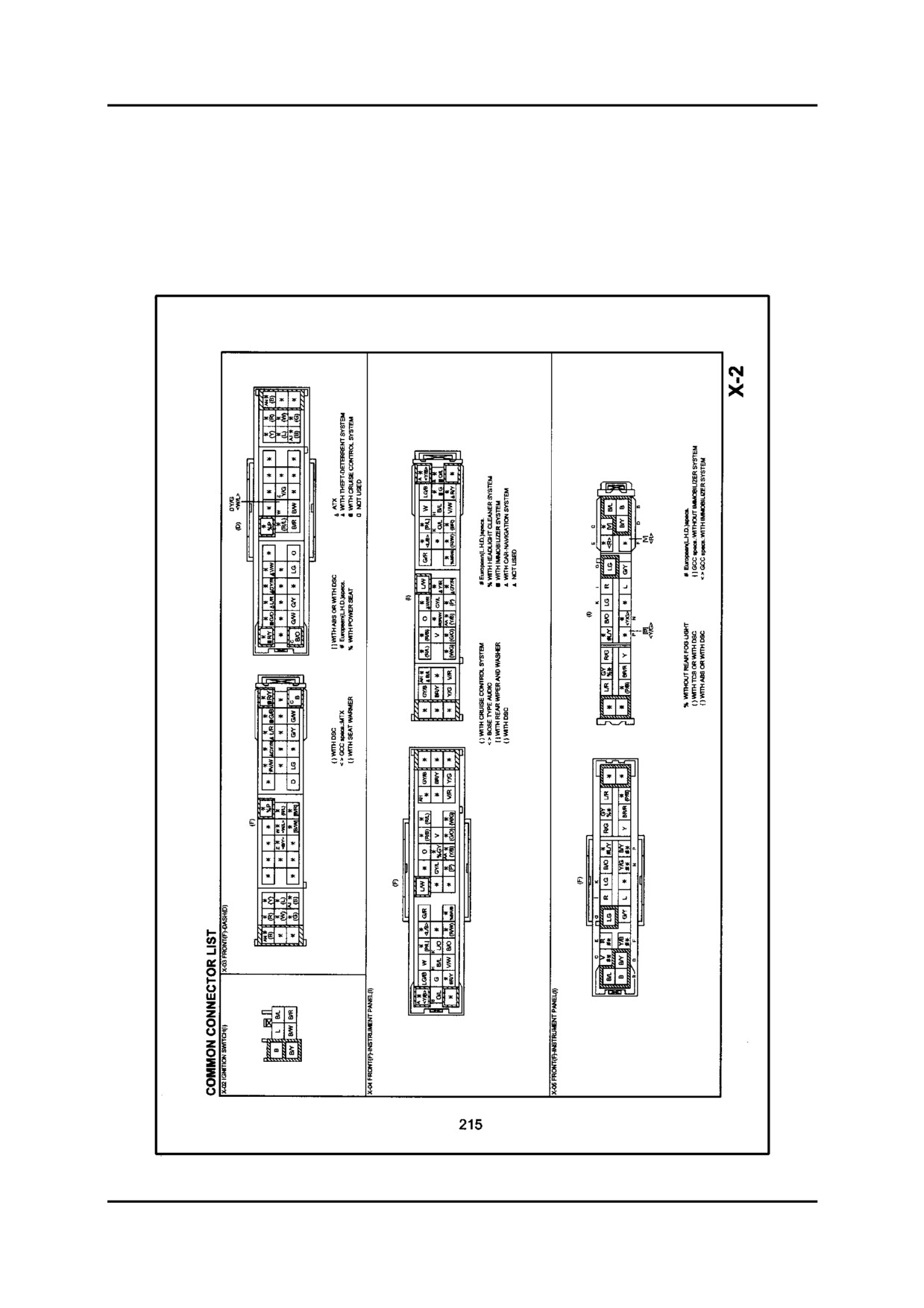

X Общие разъёмы
05-13

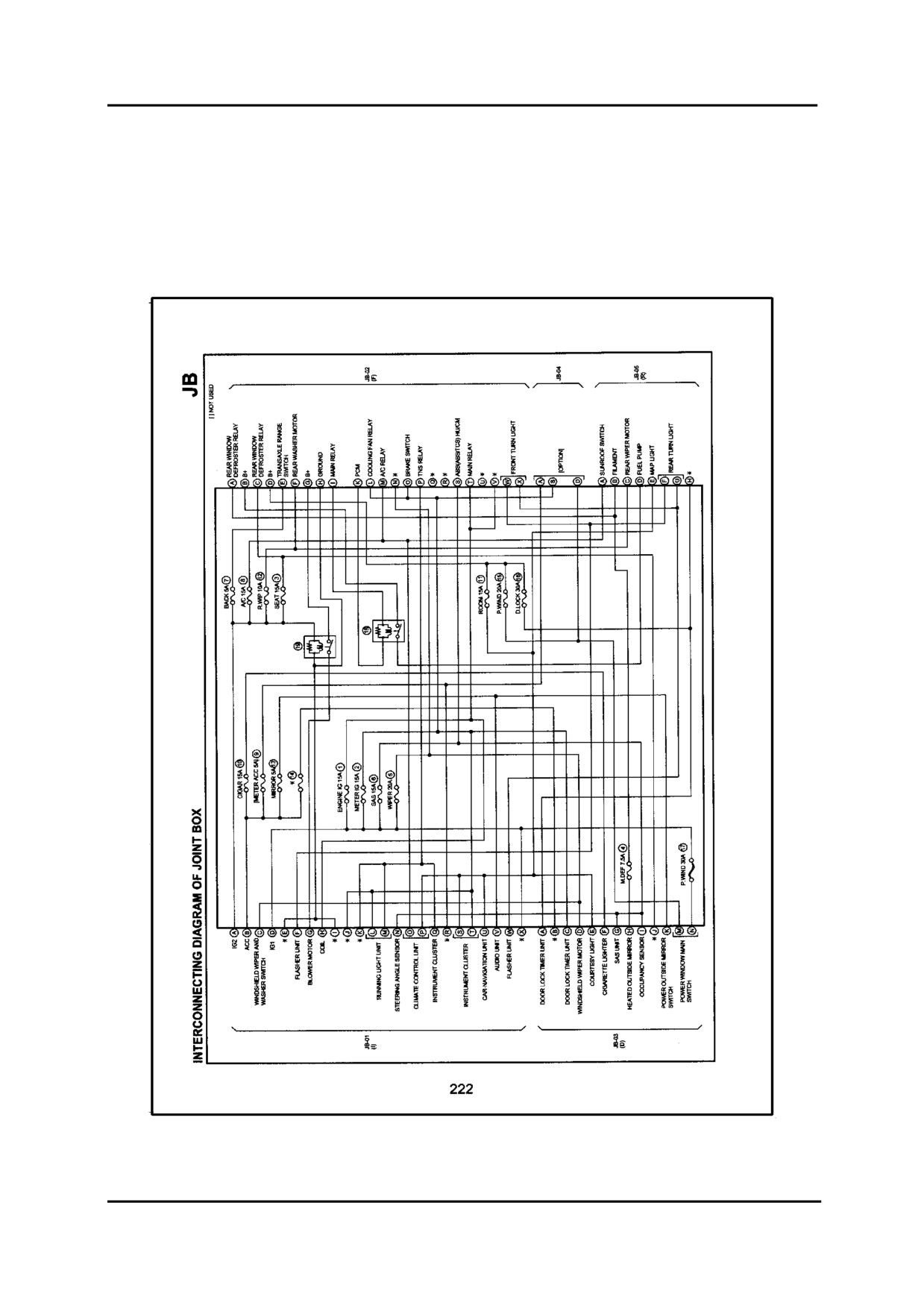

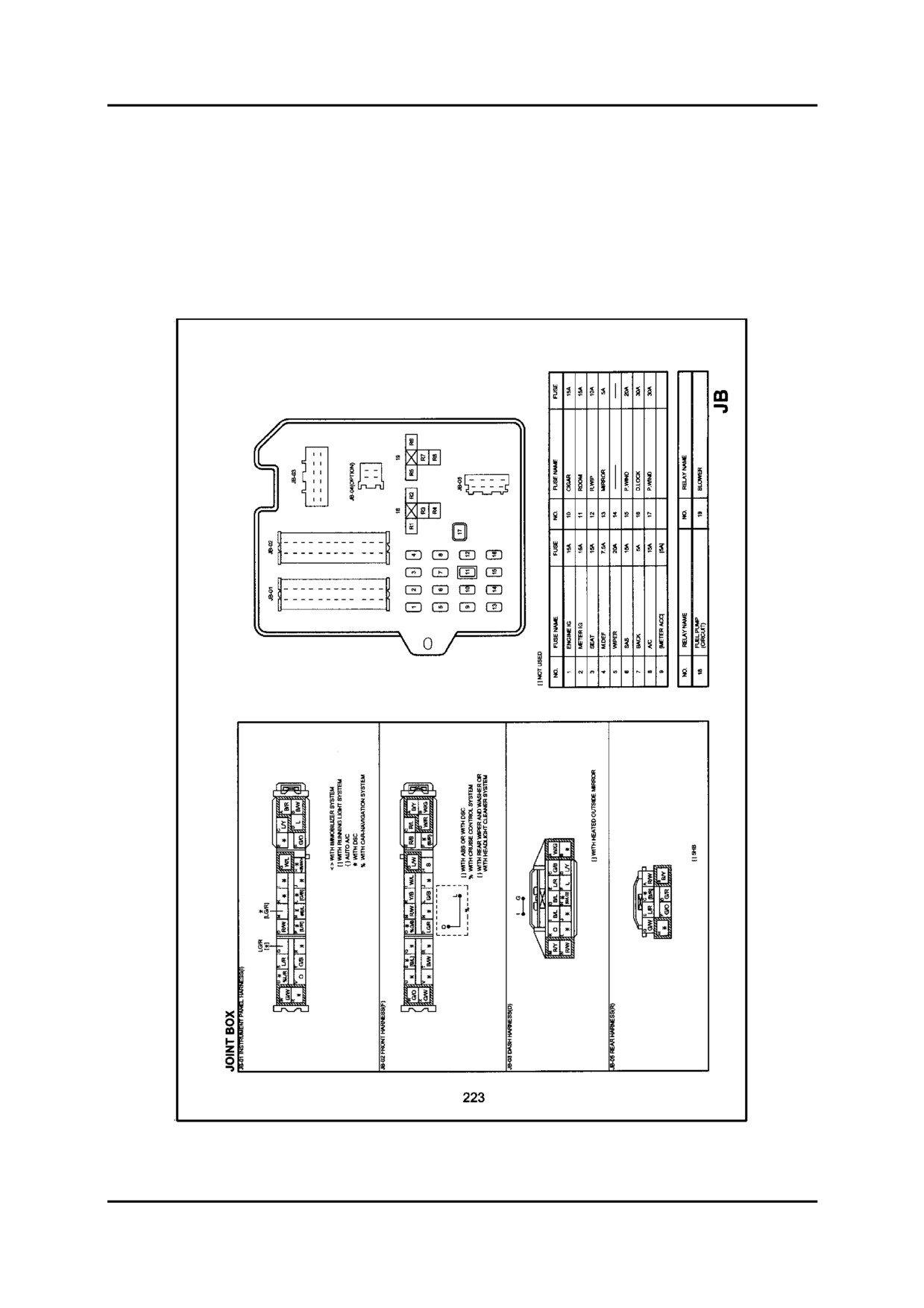

JB Полная система проводки комбинированной распределительной
коробки
05-14

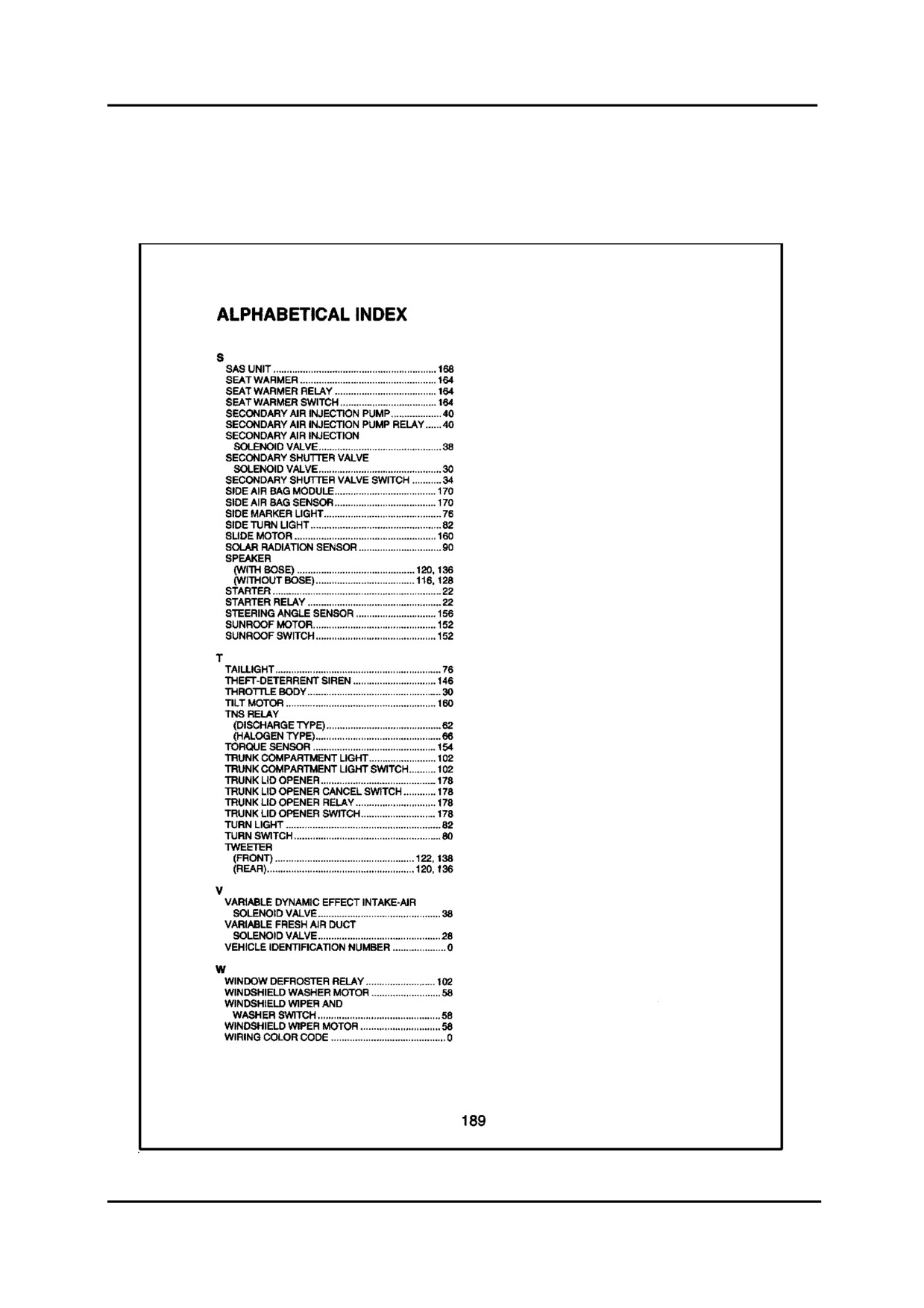

AI Алфавитный указатель
05-16
Модифицированная структура
05-17
Электрические схемы модели Tribute
05-18

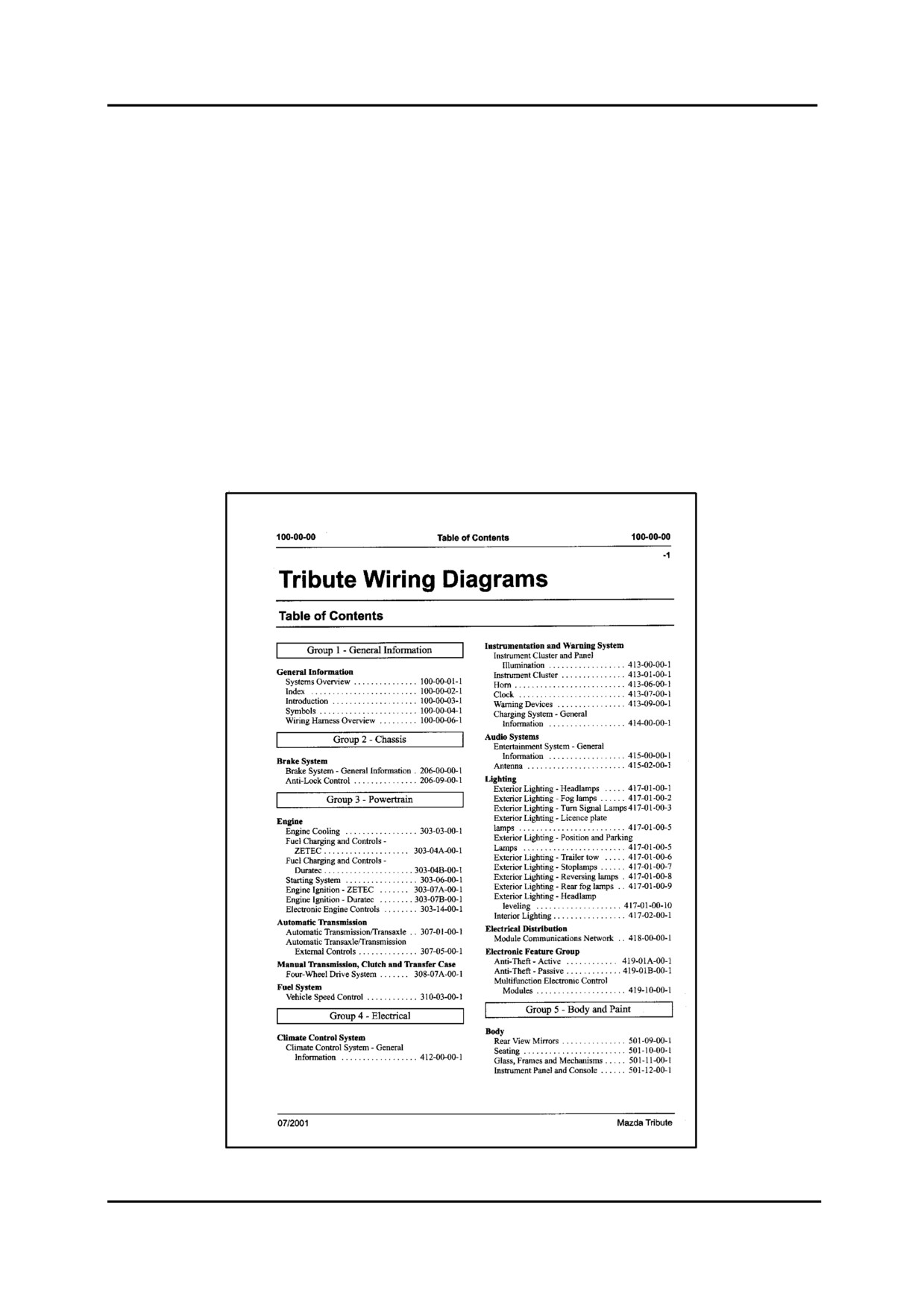

100-00-00 Содержание
05-18

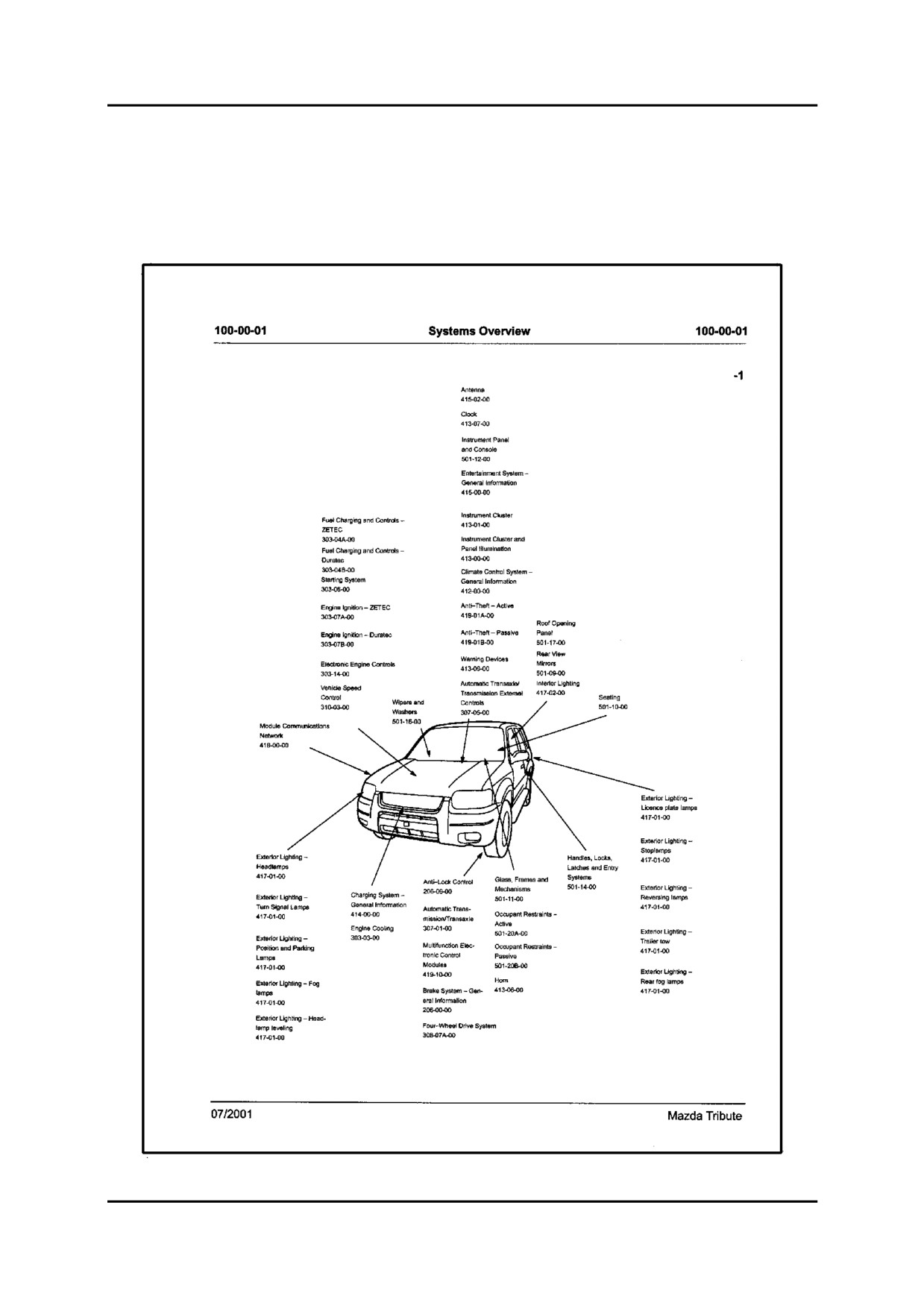

100-00-01 Обзор систем
05-19

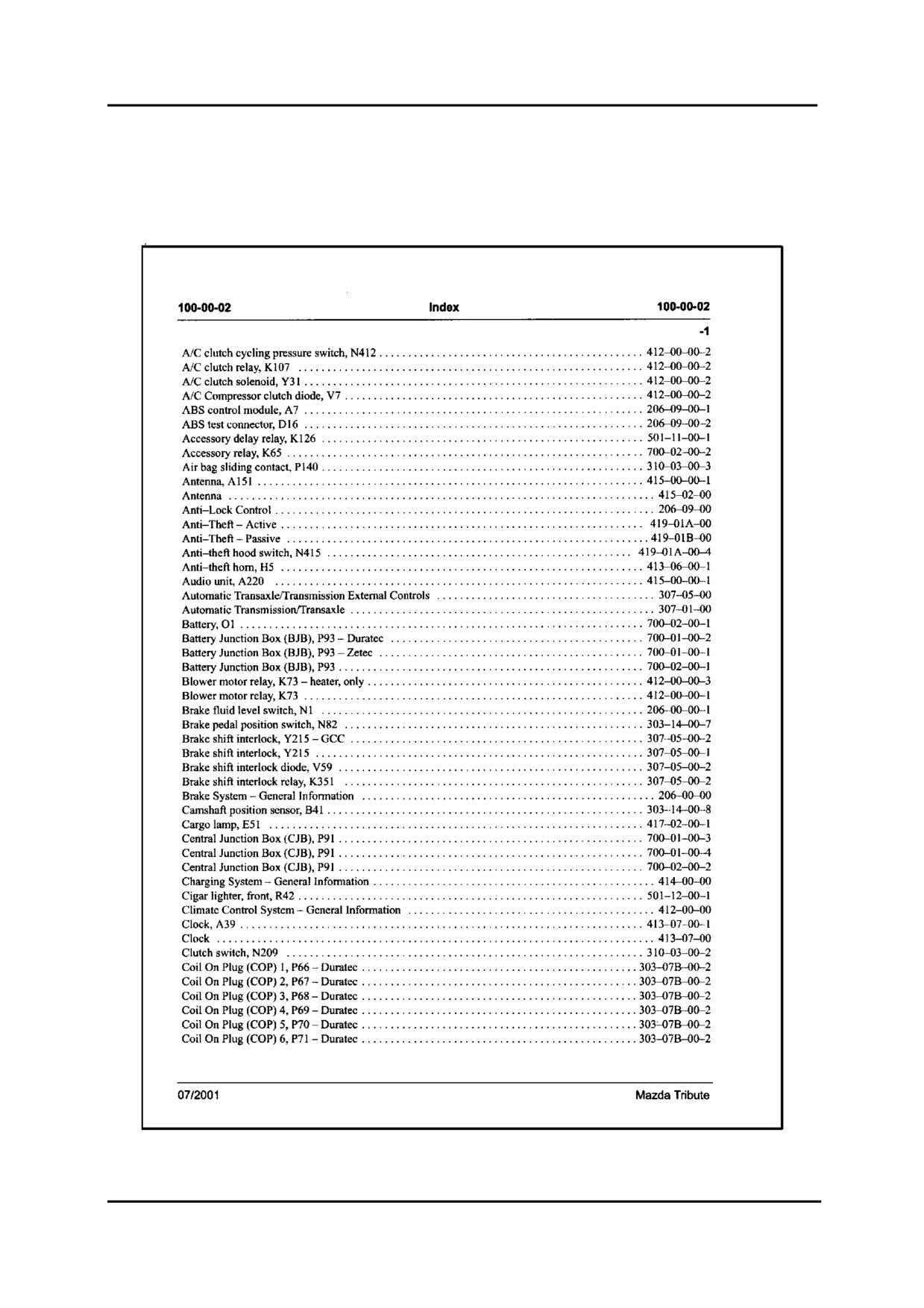

100-00-02 Указатель
05-20

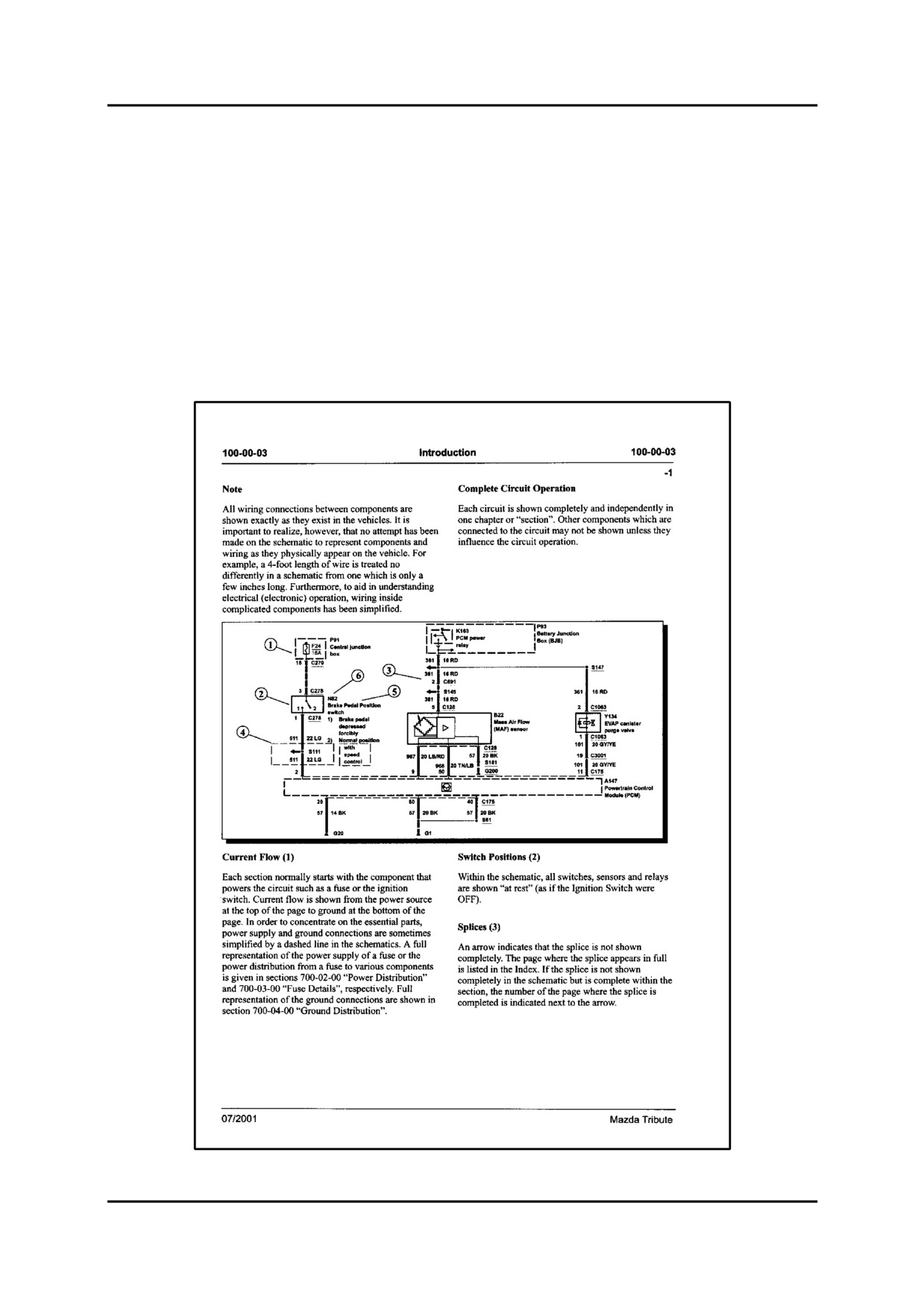

100-00-03 Введение
05-21

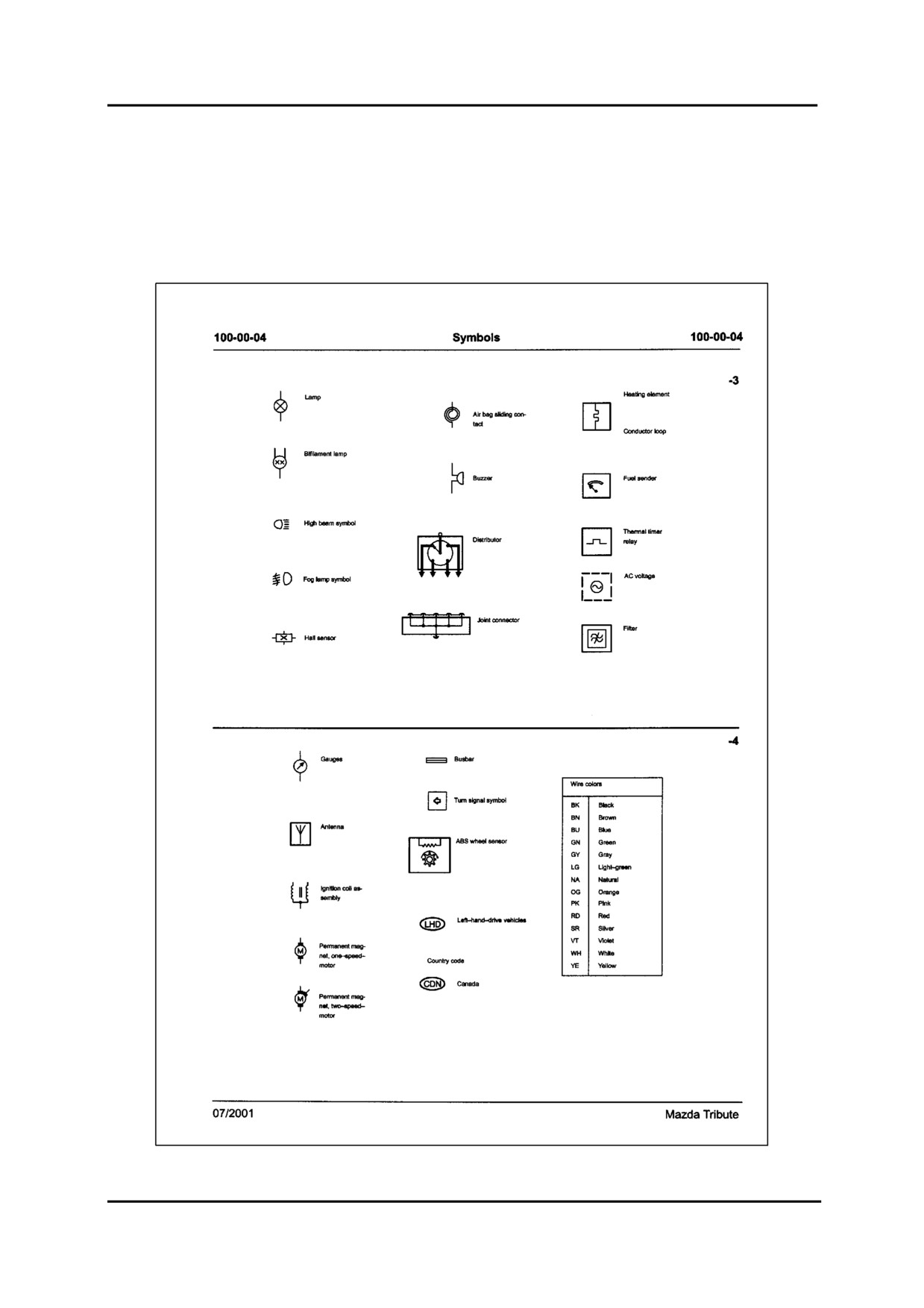

100-00-04 Условные обозначения
05-22

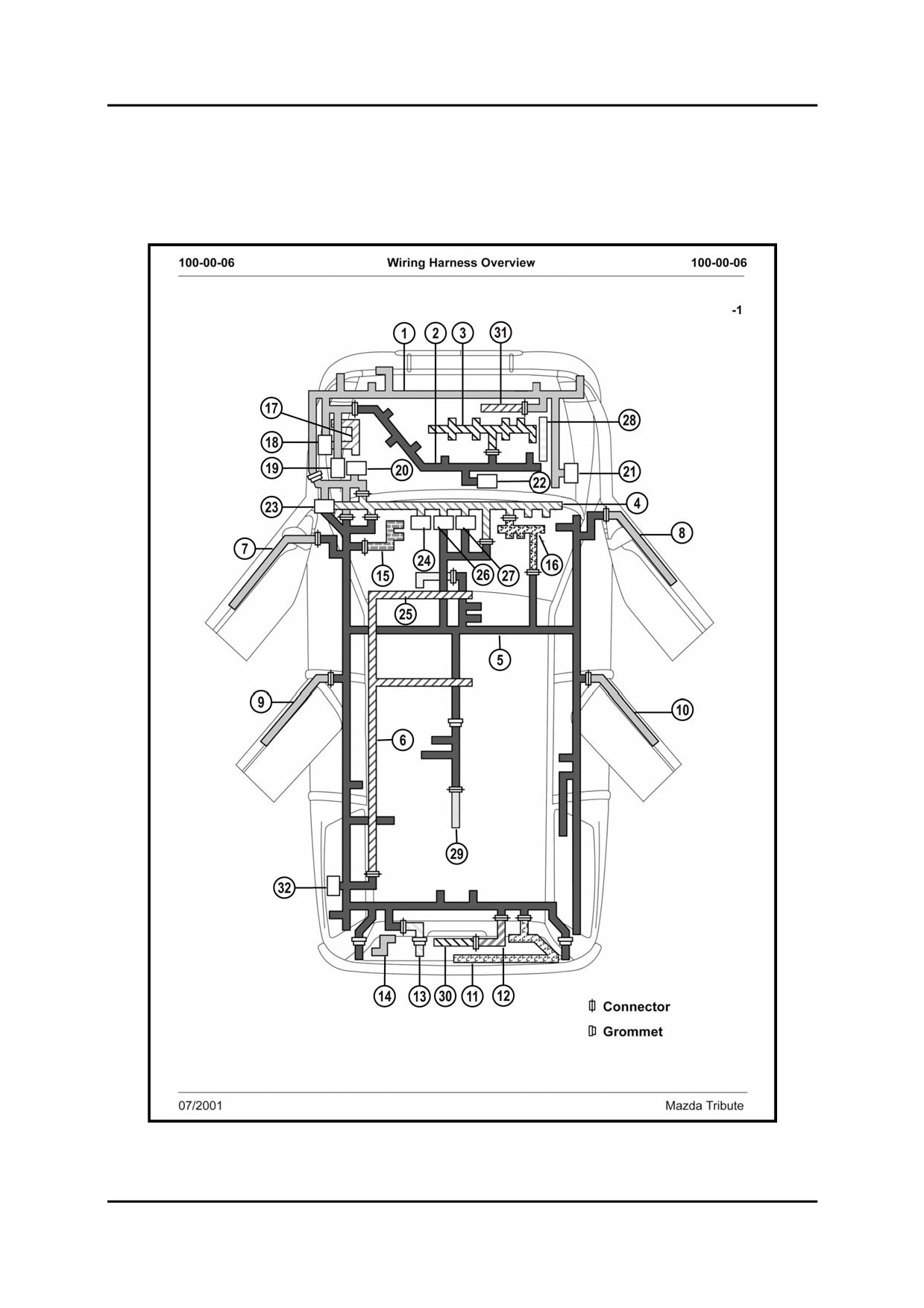

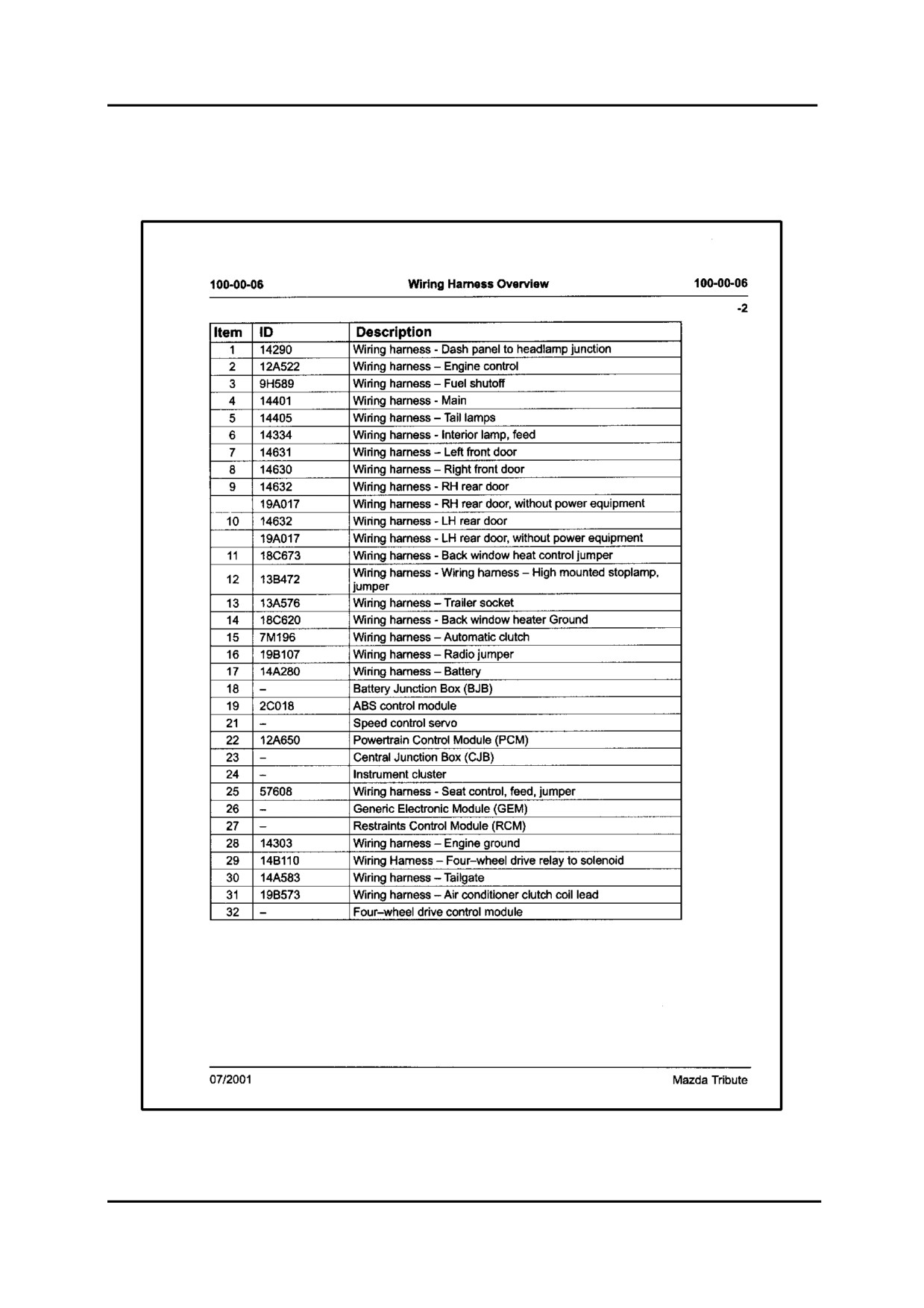

100-00-06 Общий вид жгутов электропроводки
05-23

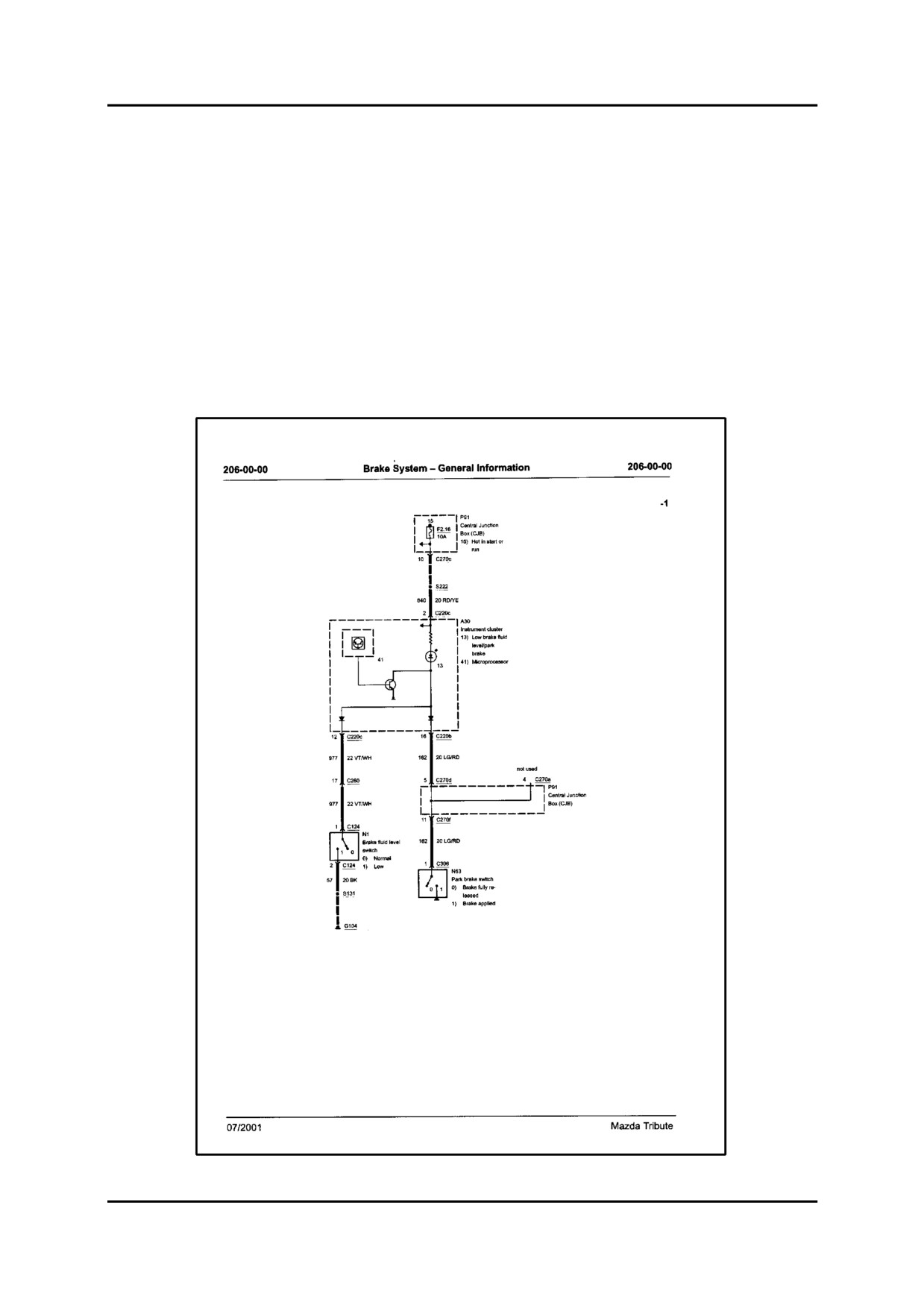

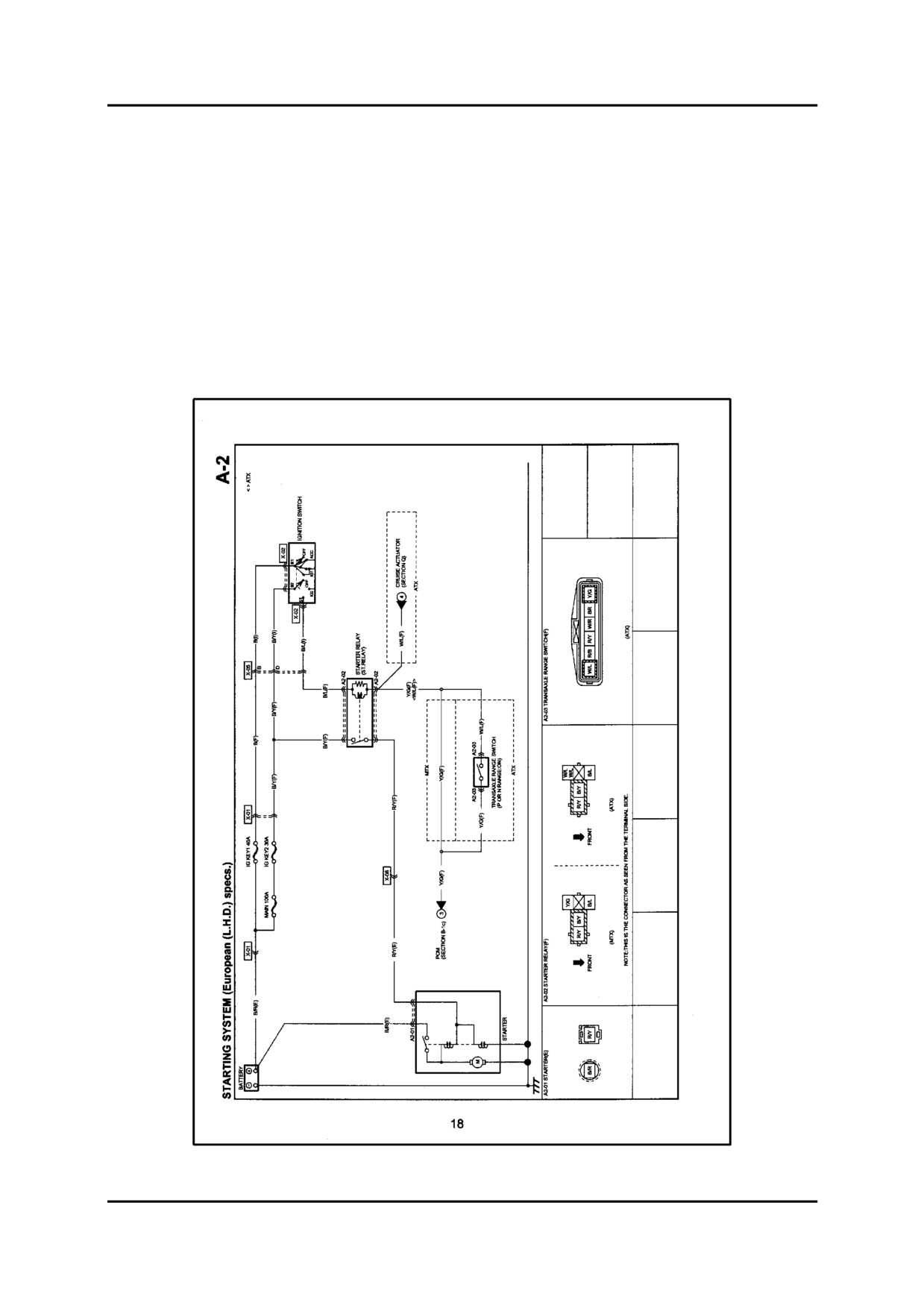

Принципиальные схемы системы
05-25
Группа 7 - Общая информация о проводке
05-26

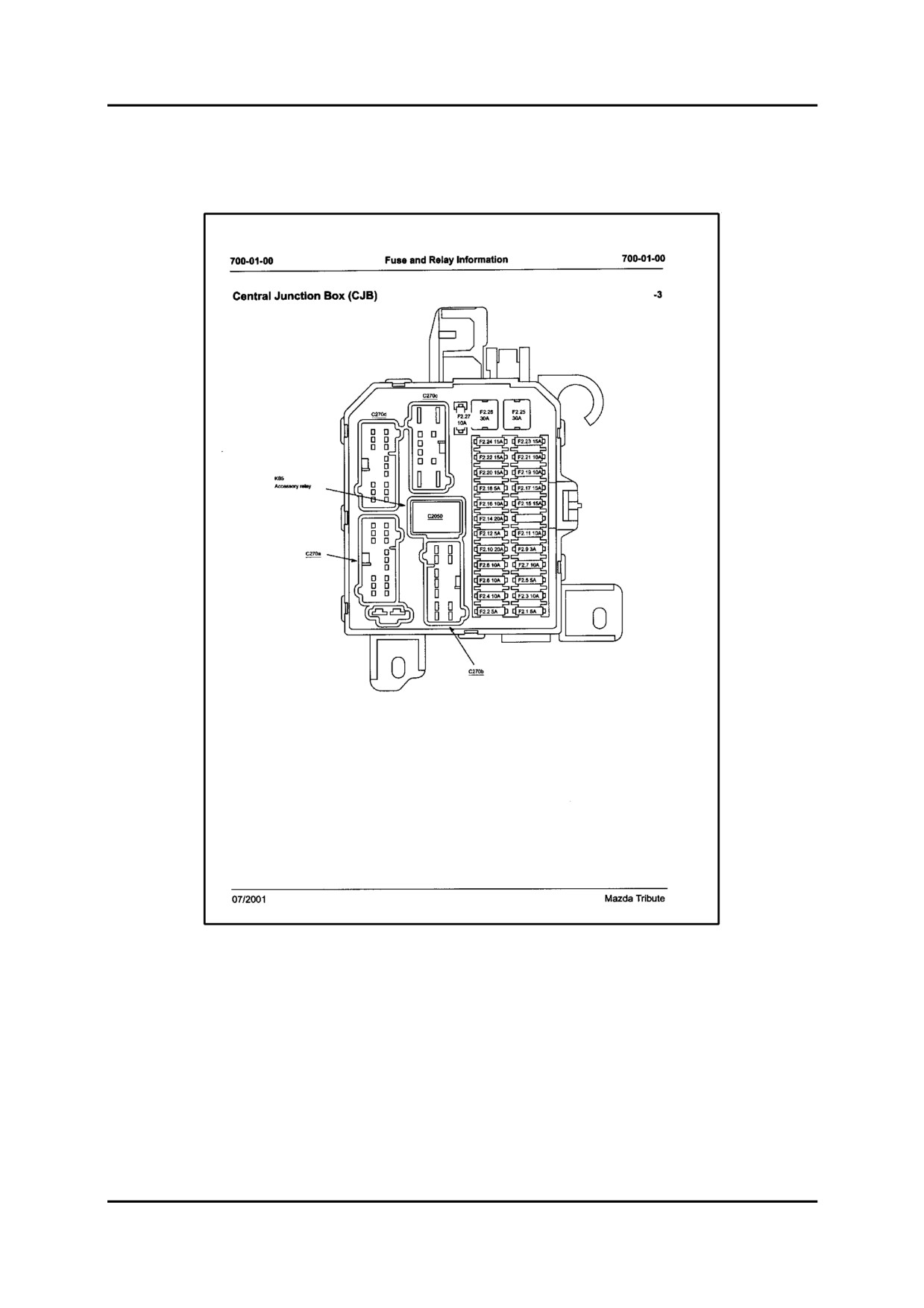

700-01-00 Информация о плавких предохранителях и реле
05-27
700-02-00 Распределение питания
05-27
700-03-00 Подробности о плавких предохранителях
05-27
700-04-00 Распределение заземления
05-27

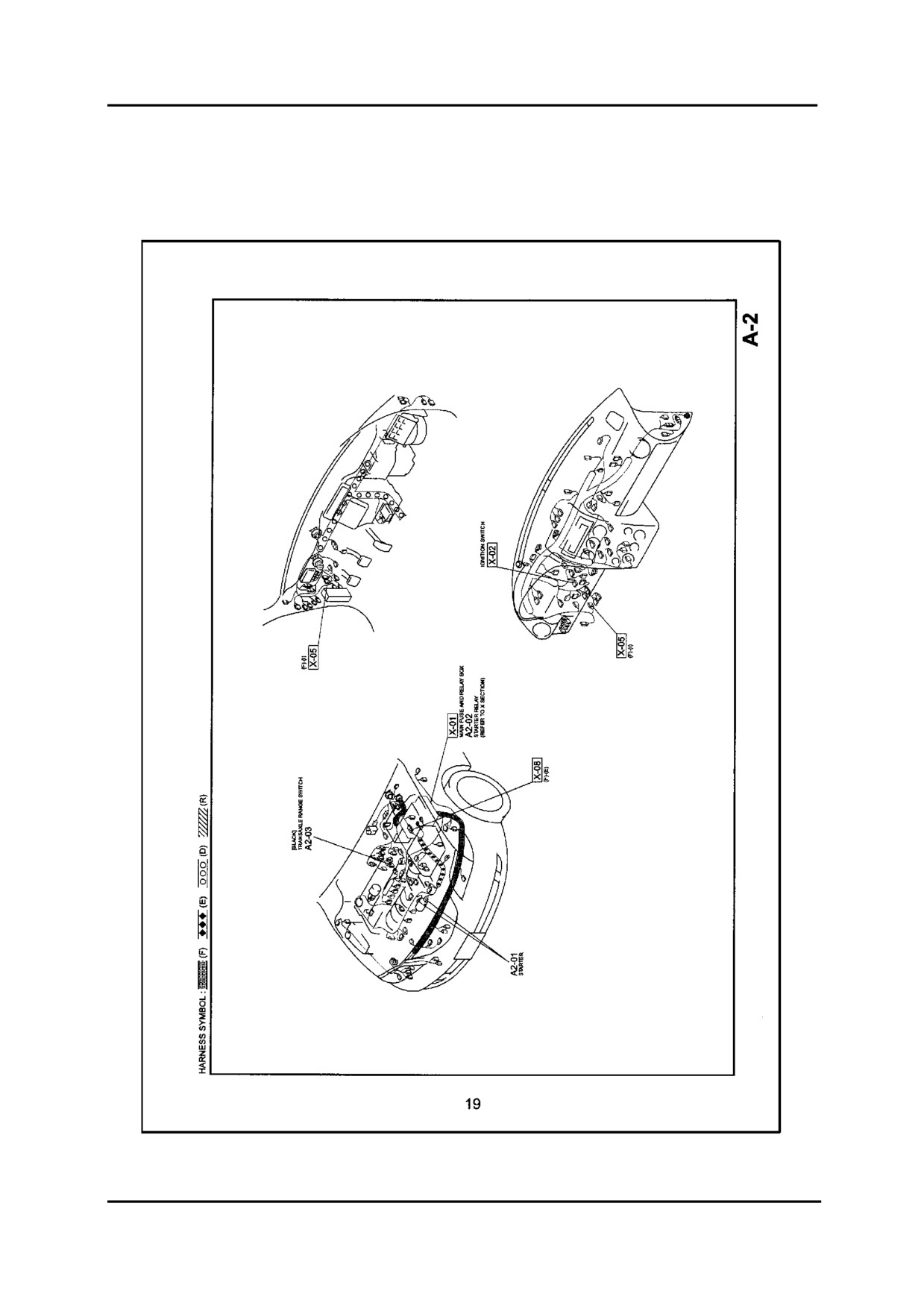

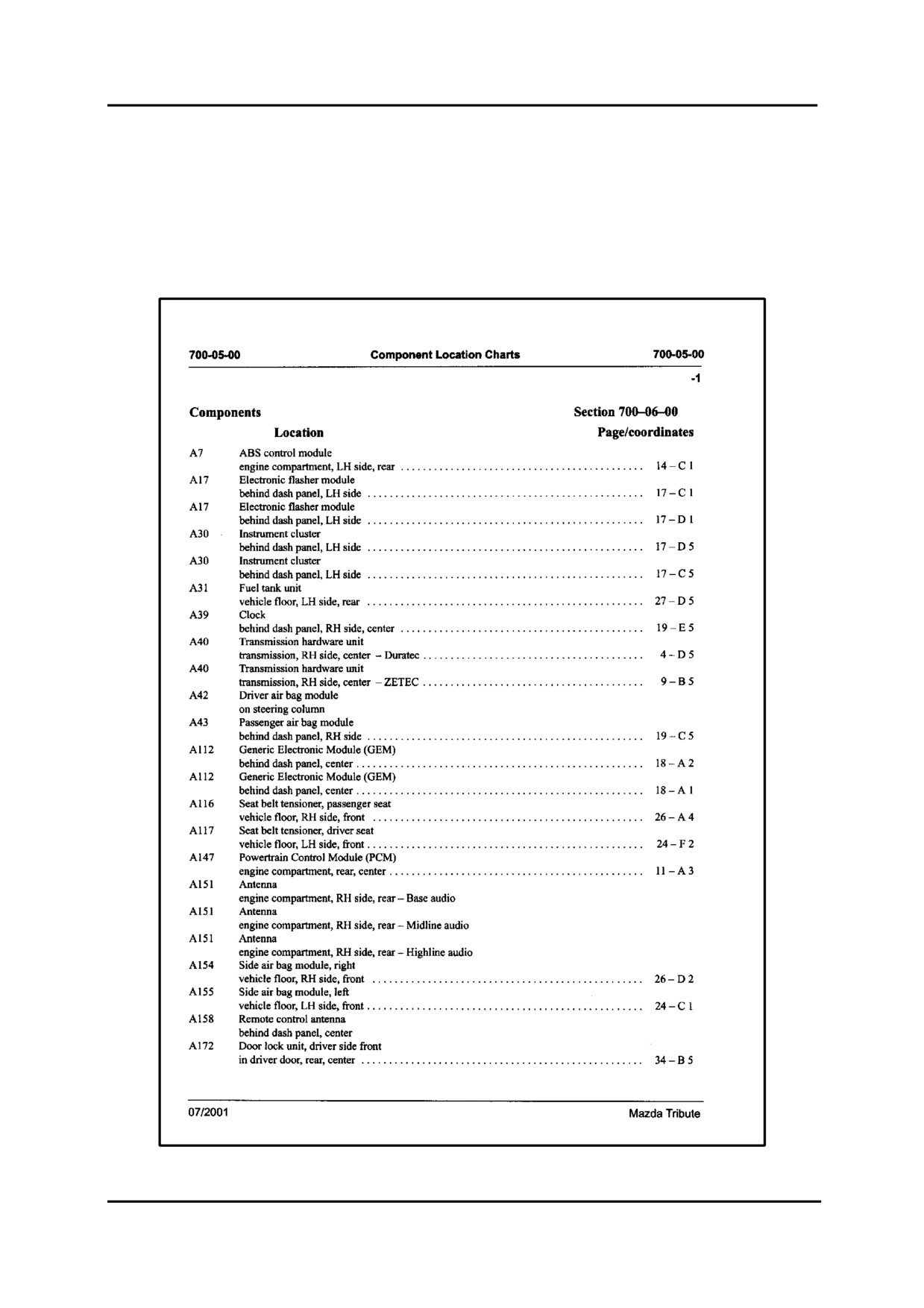

700-05-00 Карты размещения элементов
05-28

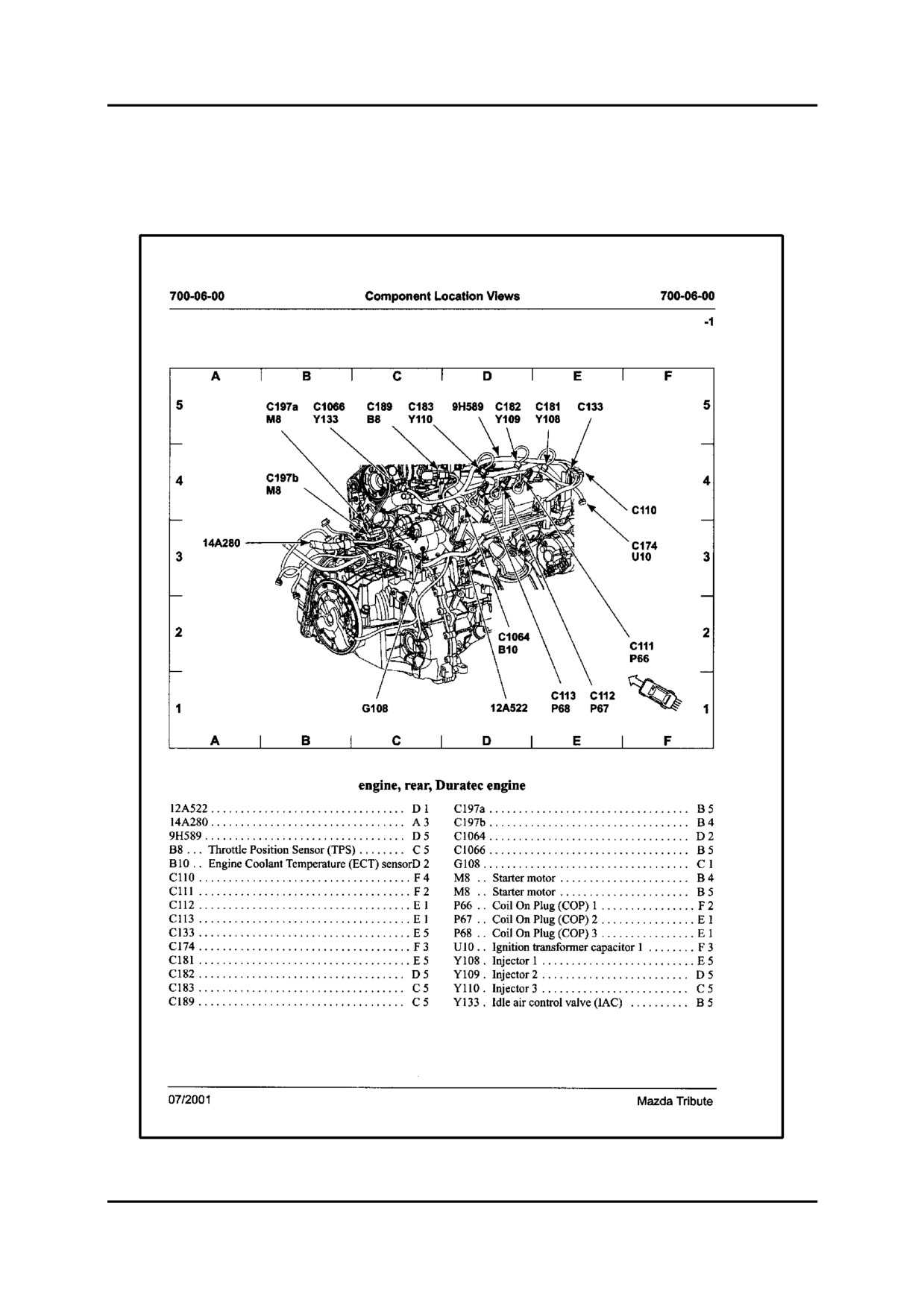

700-06-00 Изображения размещения элементов
05-29

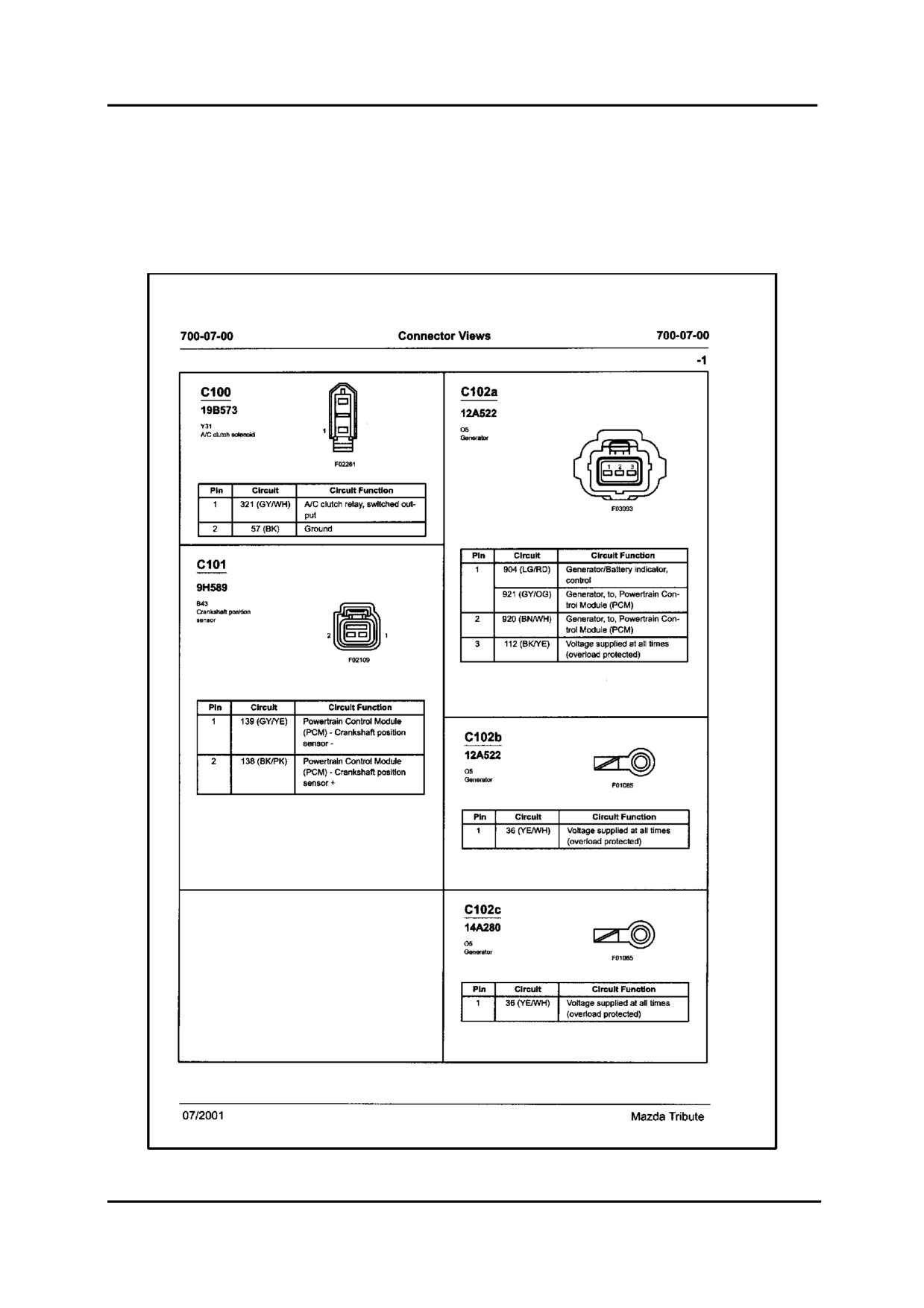

700-07-00 Изображения разъёмов
05-30

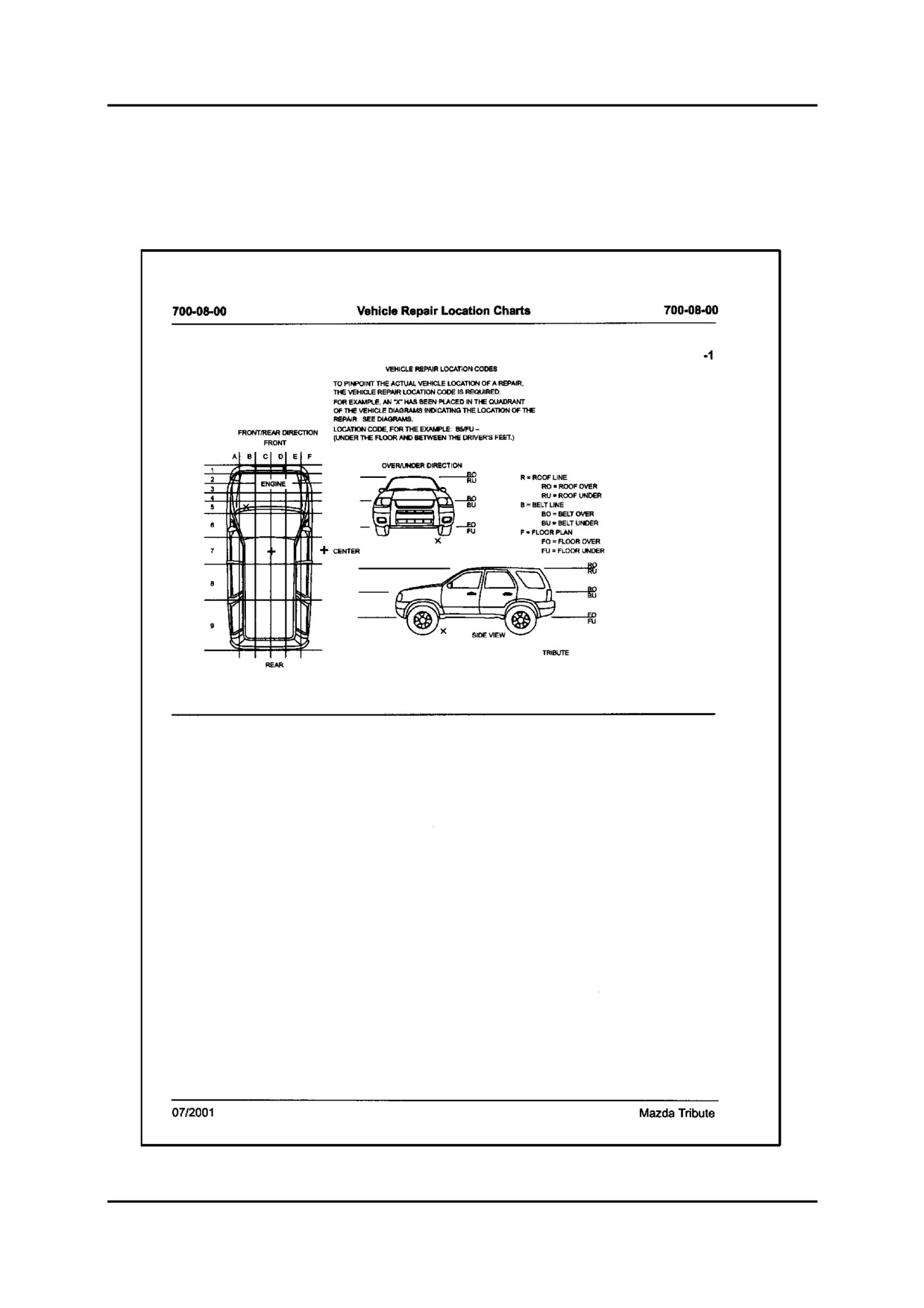

700-08-00 Карты определения мест ремонта автомобиля
05-31

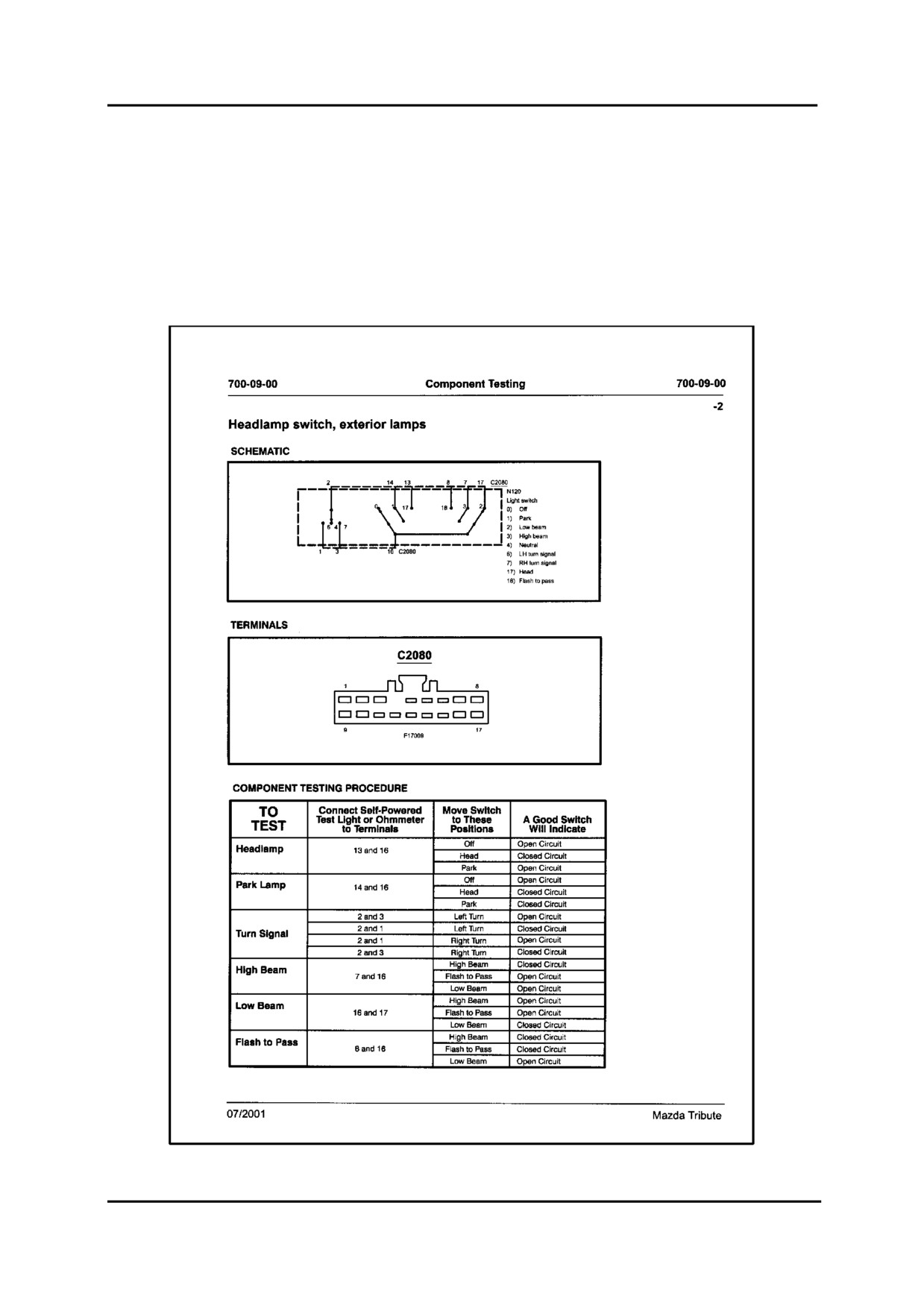

700-09-00 Проверка элементов
05-32

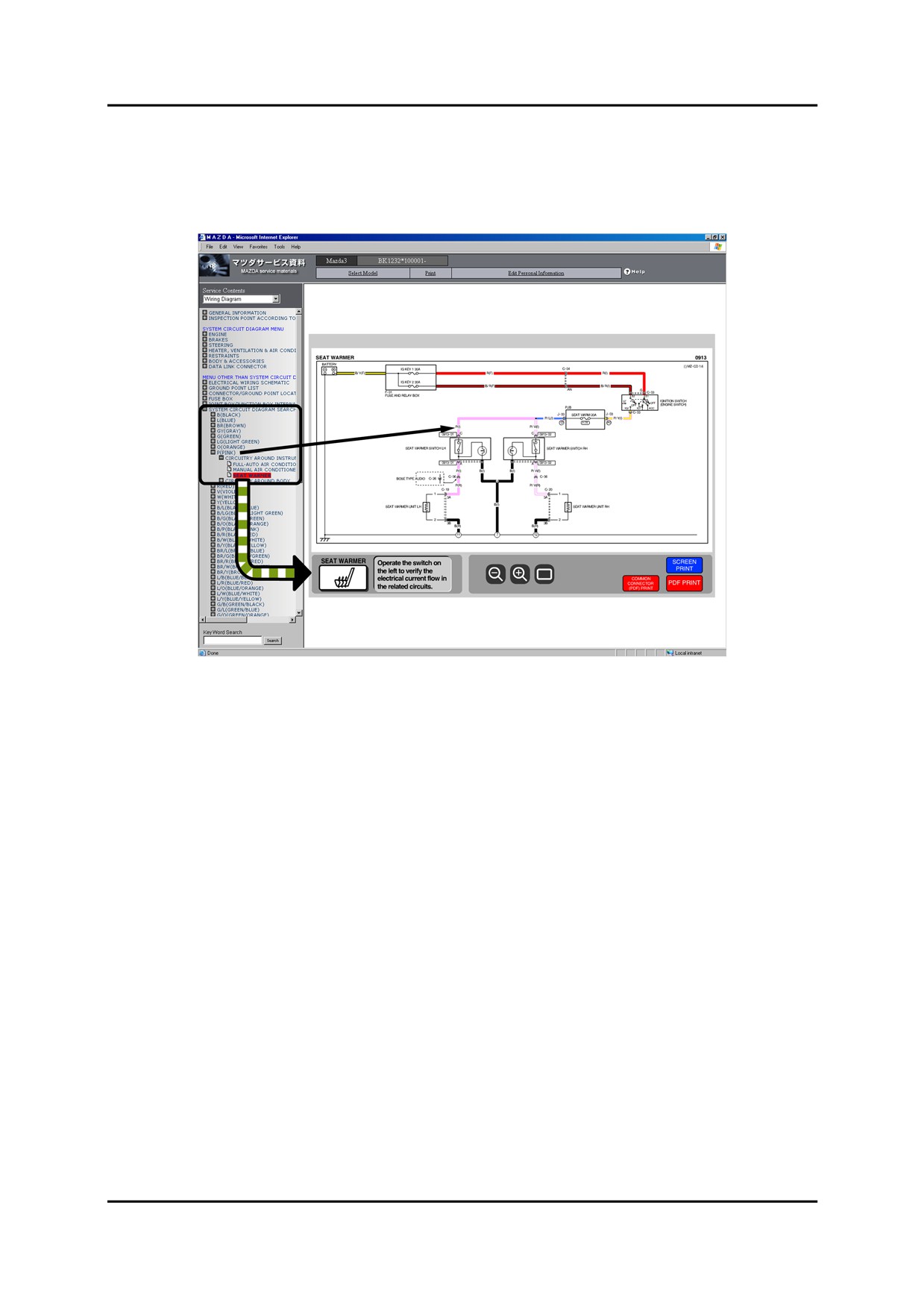

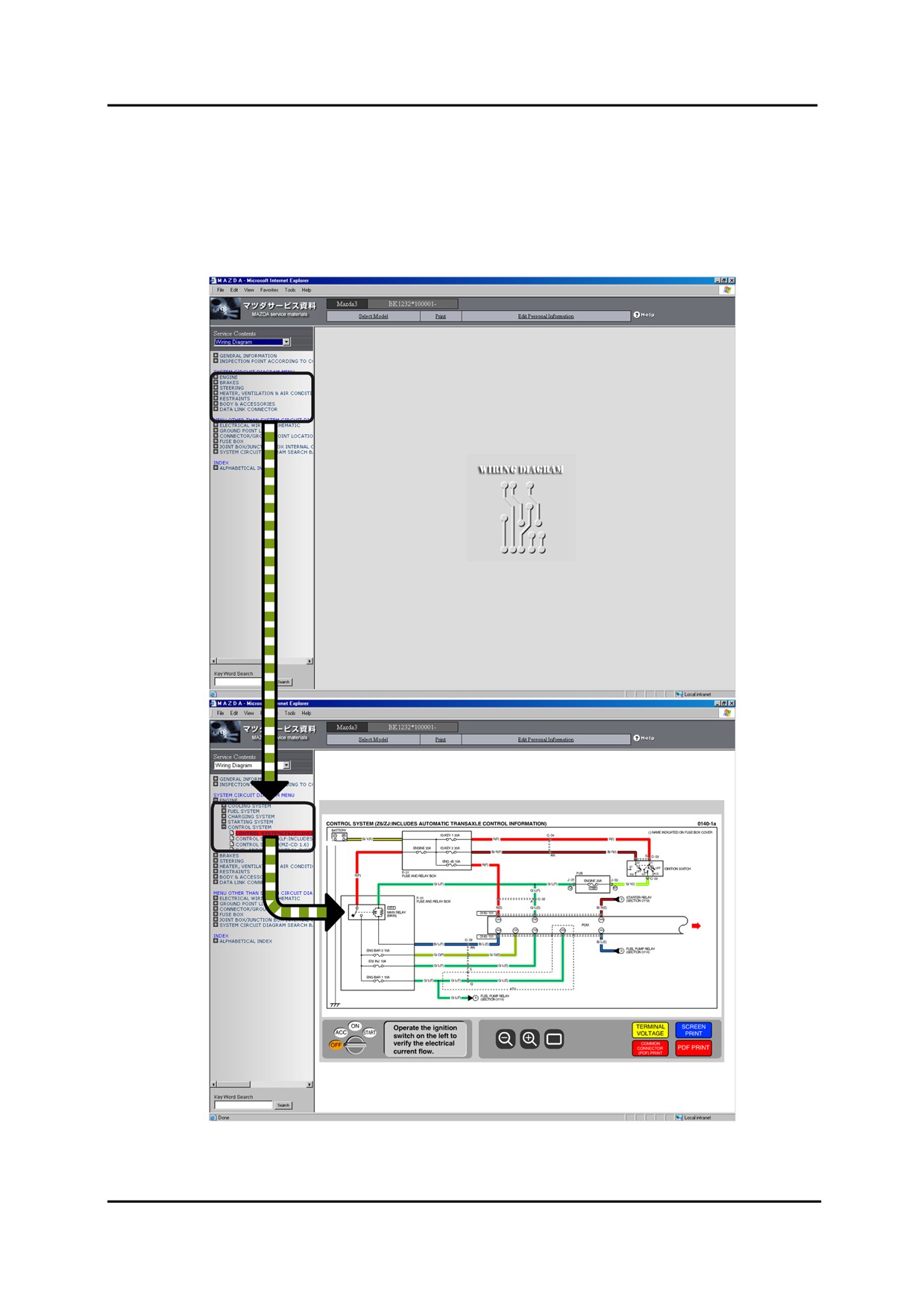

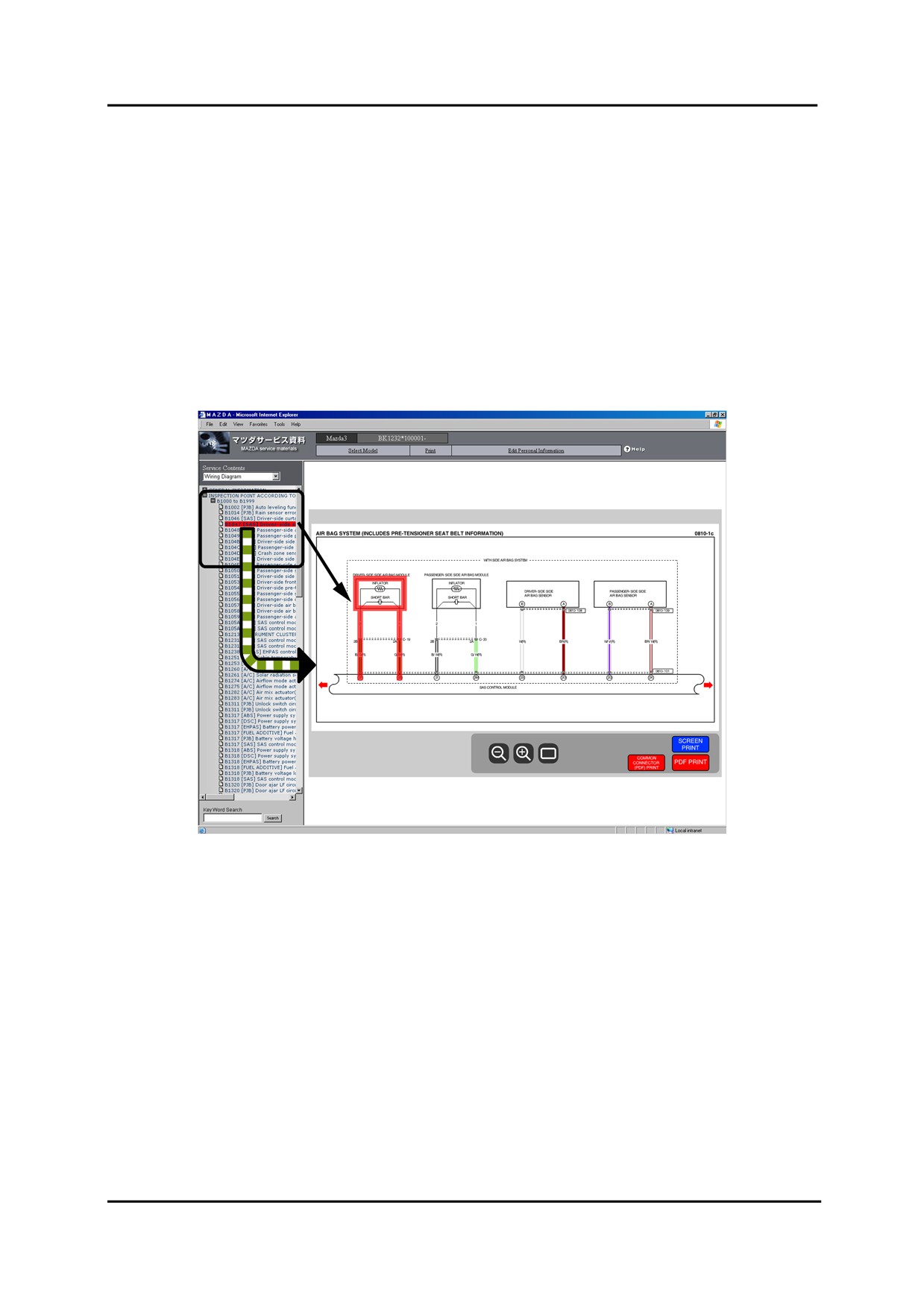

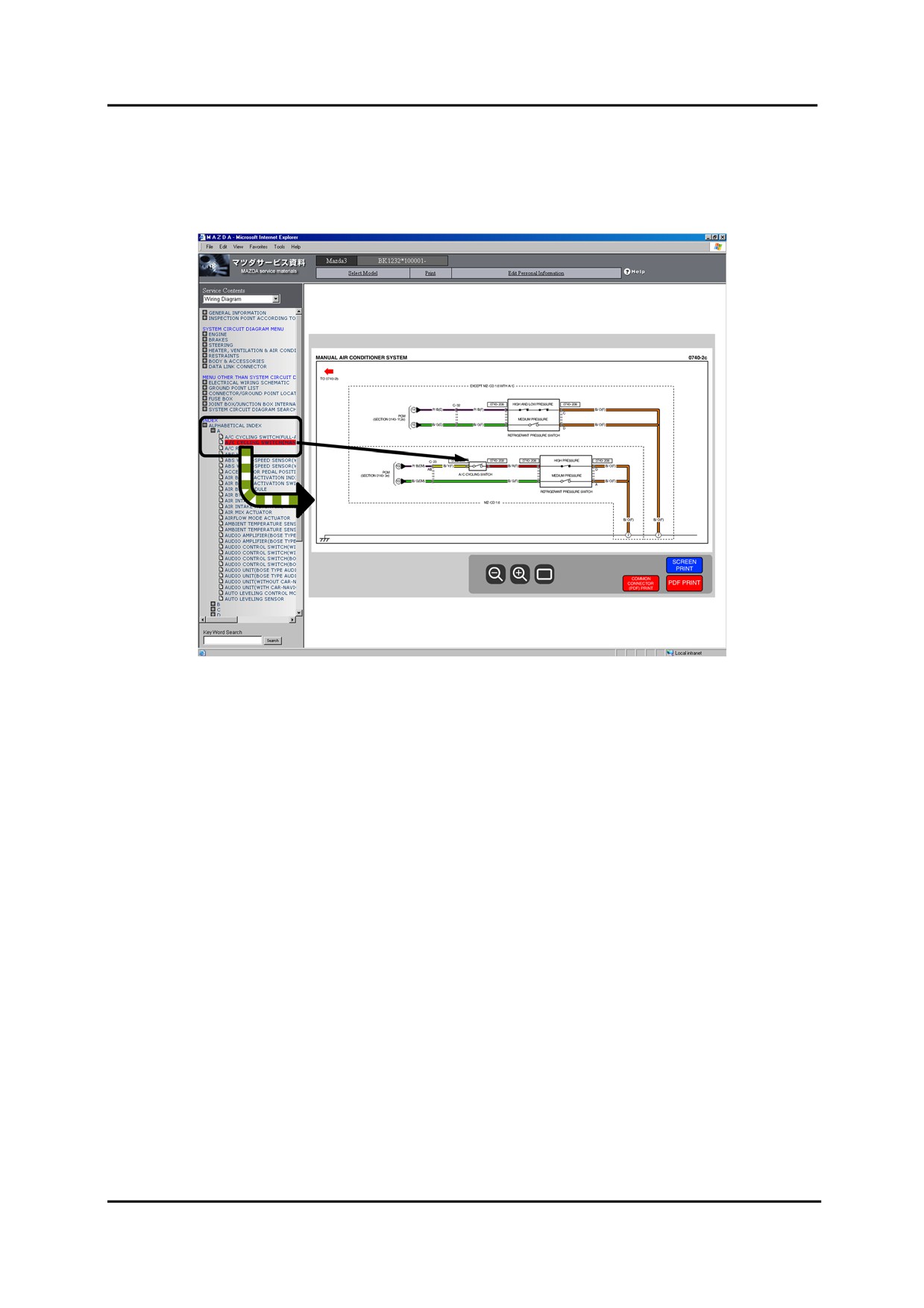

Доступные через сеть электрические схемы WebMESI
05-33
Краткое описание электрических схем
05-33
Основные функции
05-34

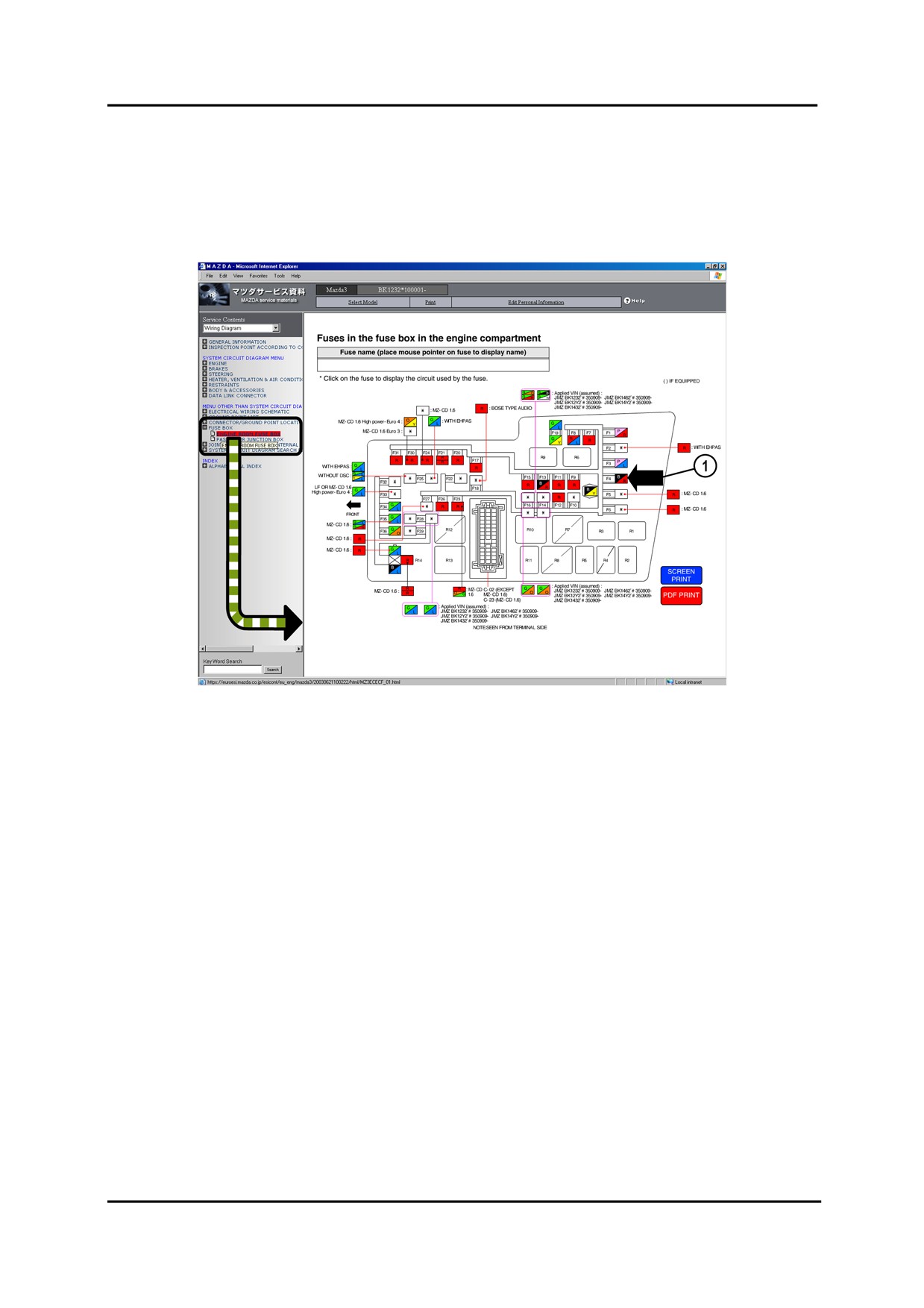

Поиск электрических схем из схемы системы подачи питания
05-35

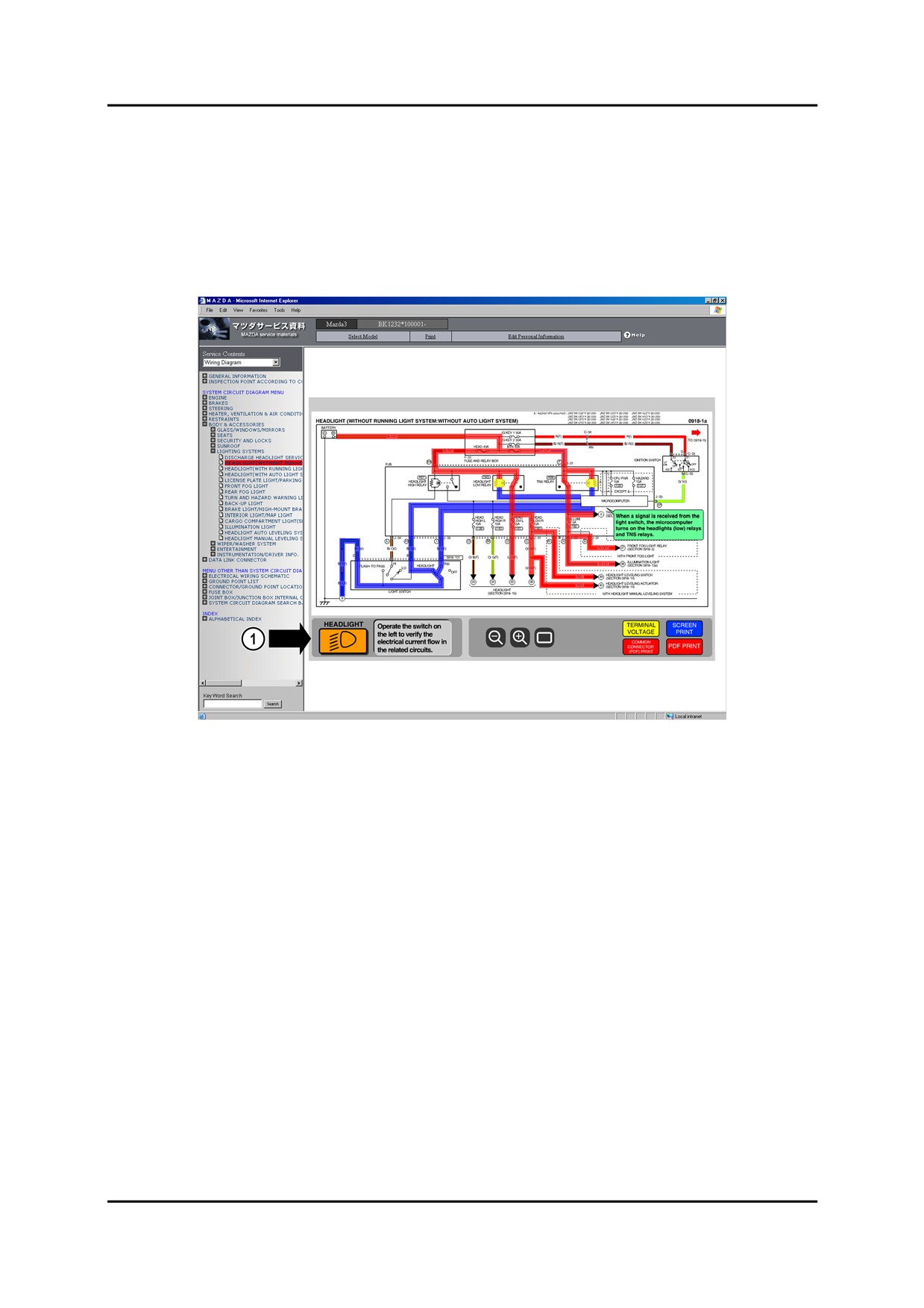

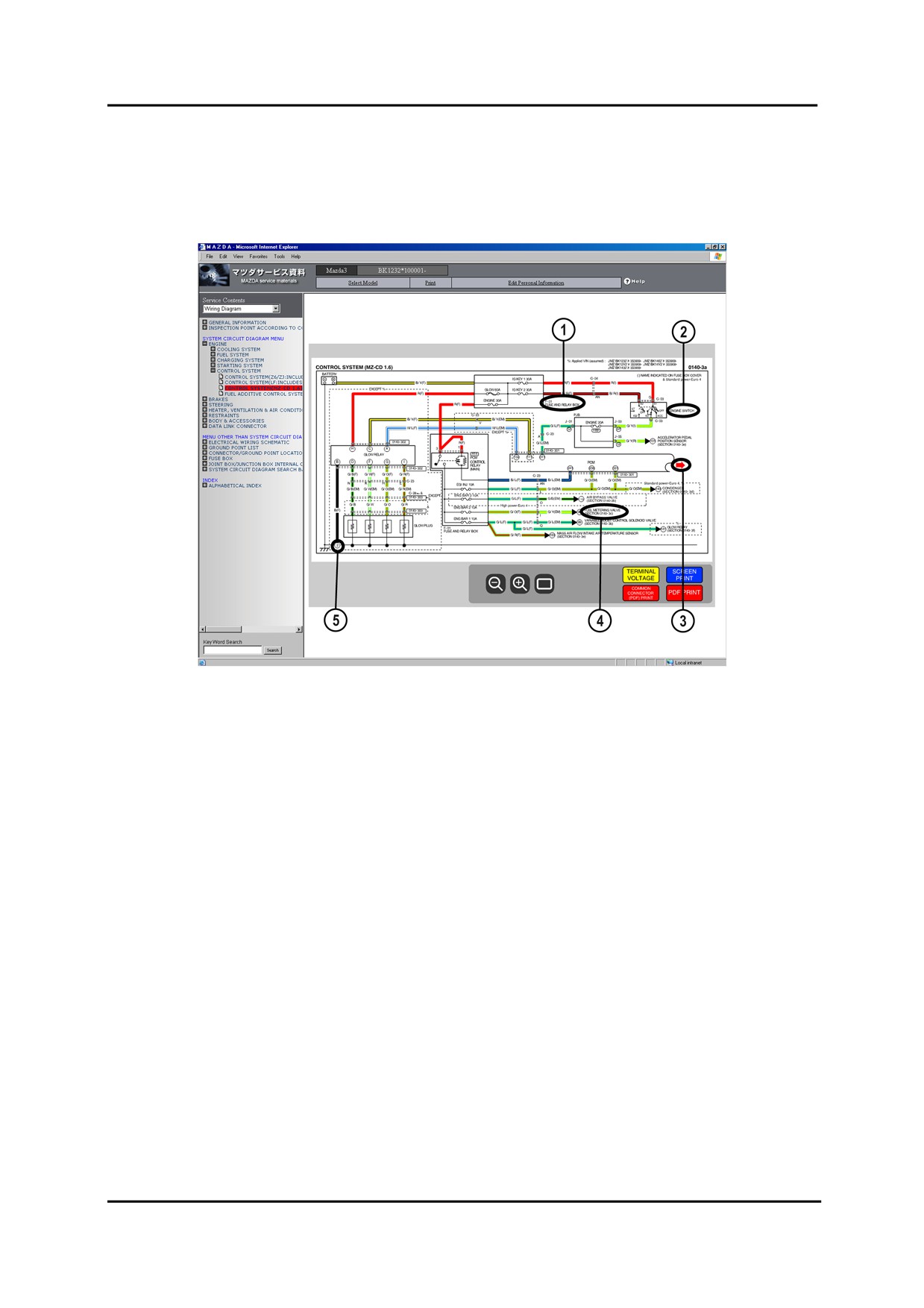

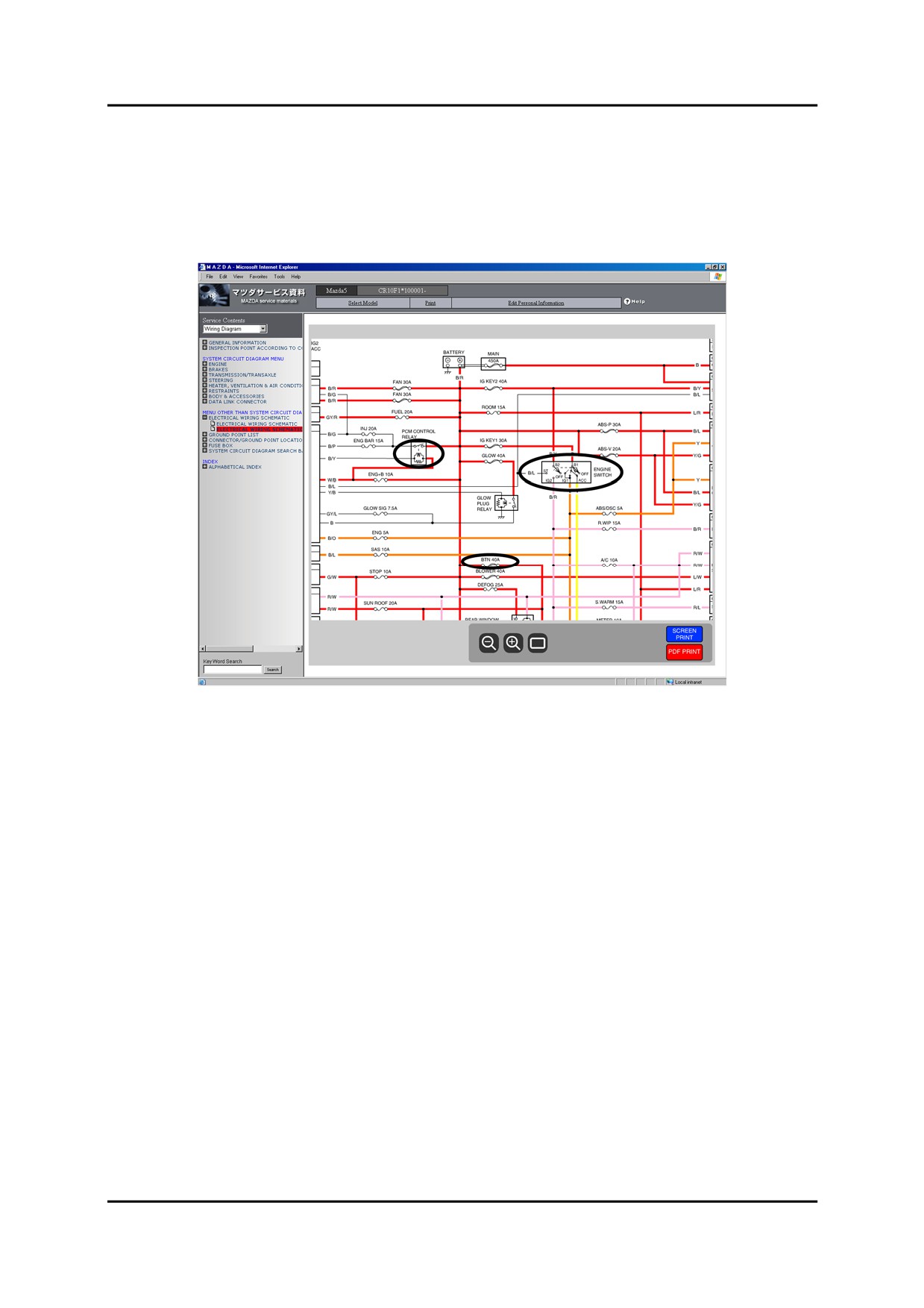

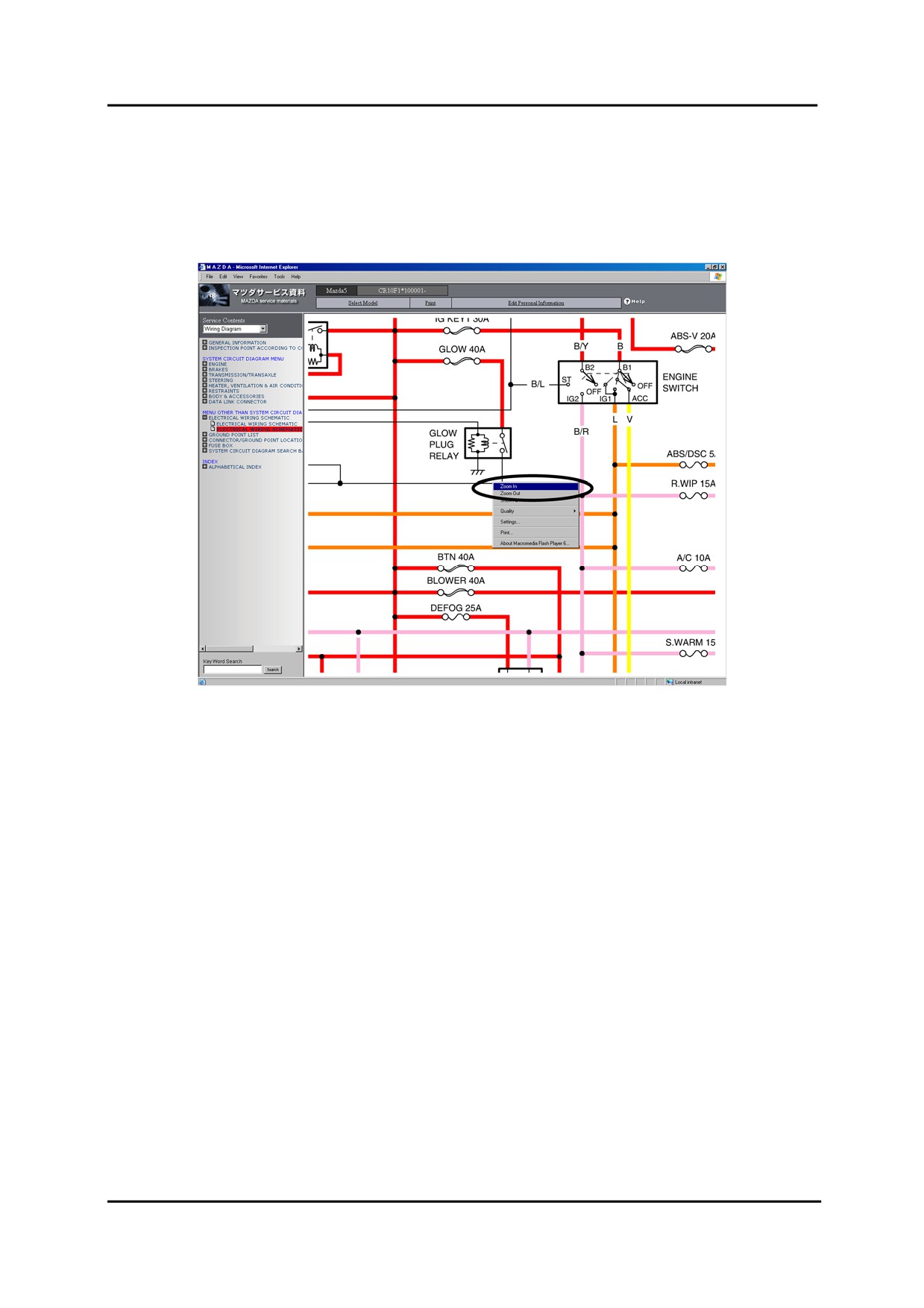

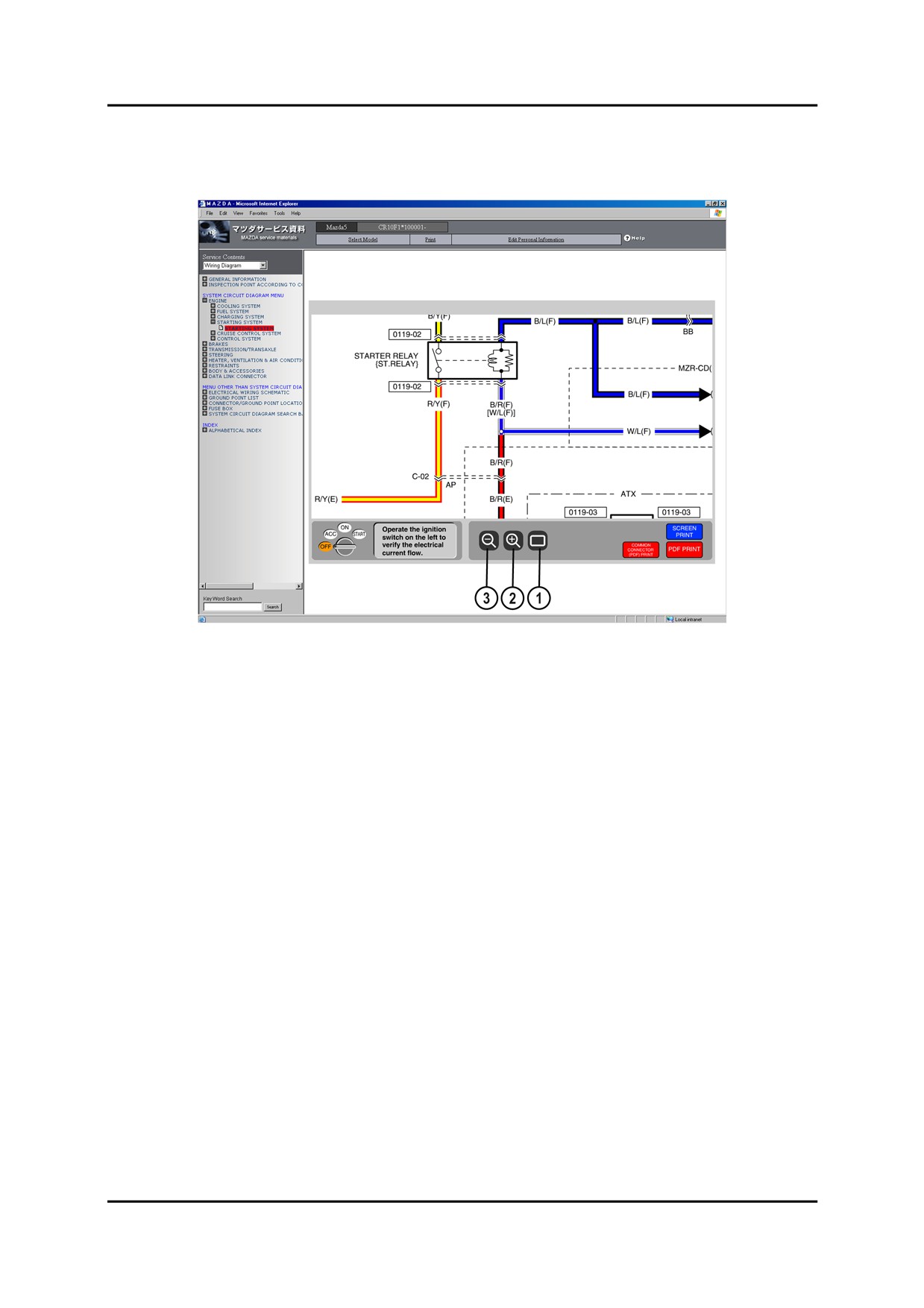

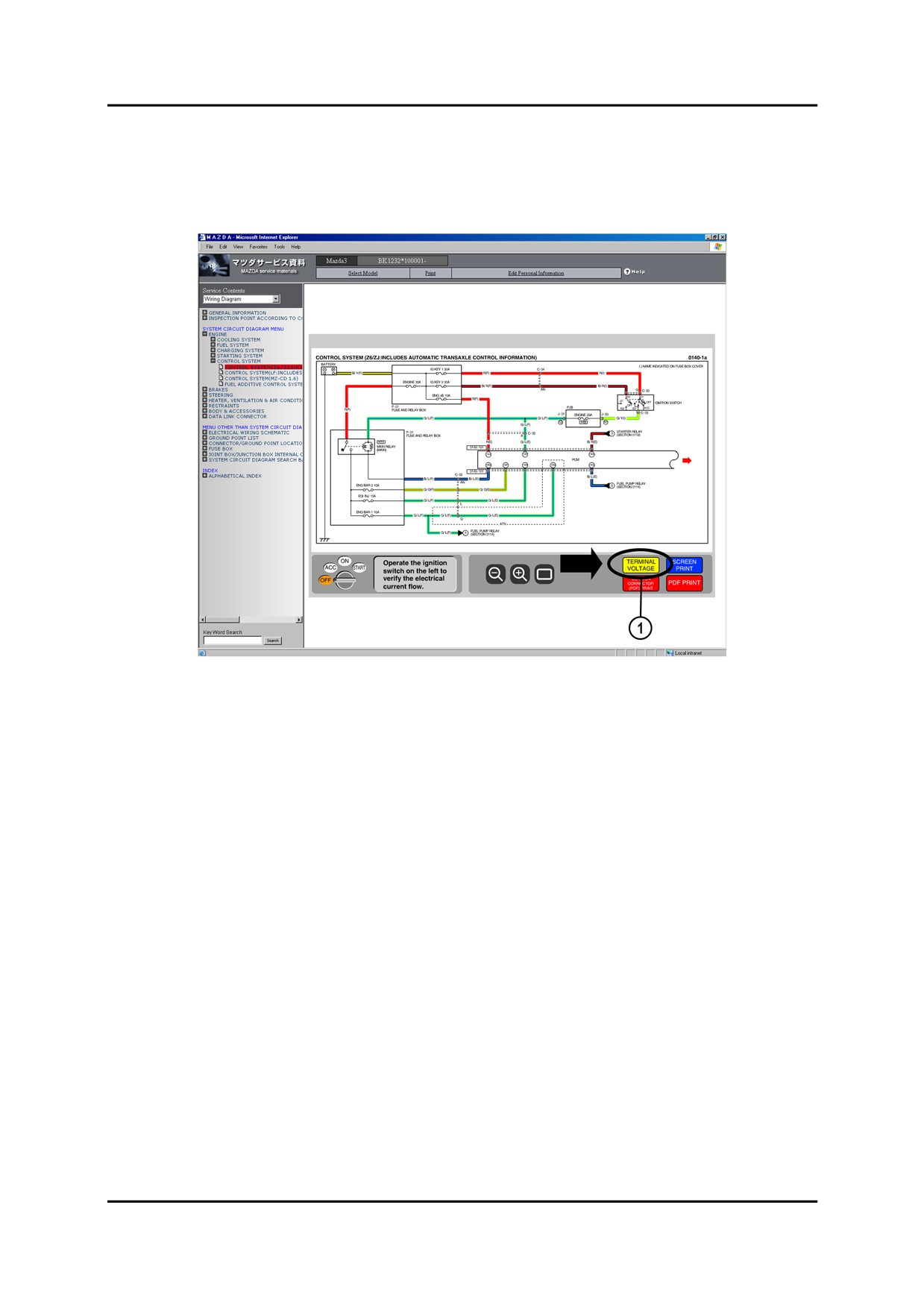

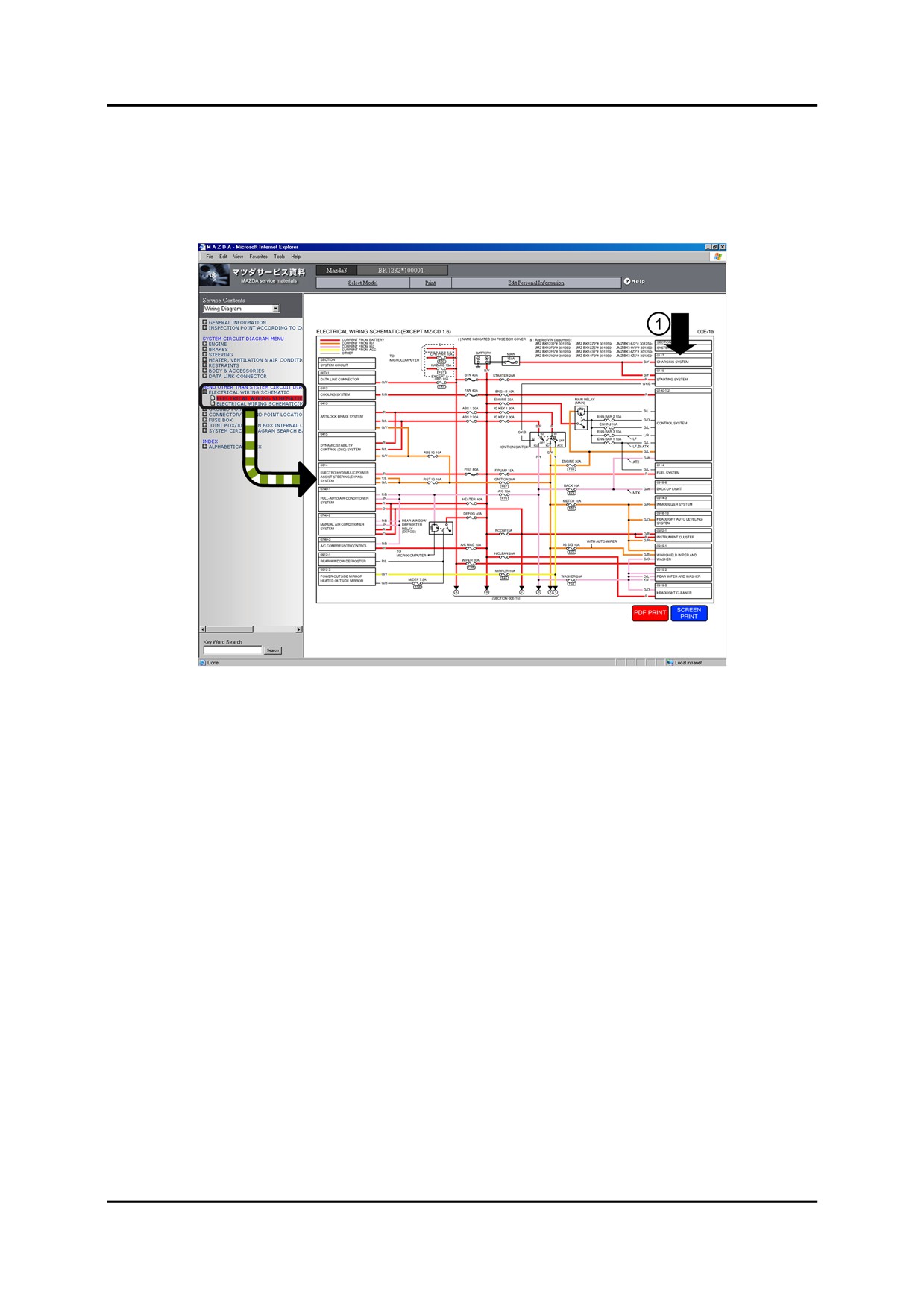

Основные операции на экране (Принципиальная схема системы)
05-36
Основные операции на экране (Схема системы подачи питания)
05-37
Увеличение/уменьшение масштаба
05-38
Печать
05-40
Полезные функции поиска электрических схем
05-41
Полезные функции
05-45
Содержание
Процесс диагностики
06-1
Общие положения
06-1

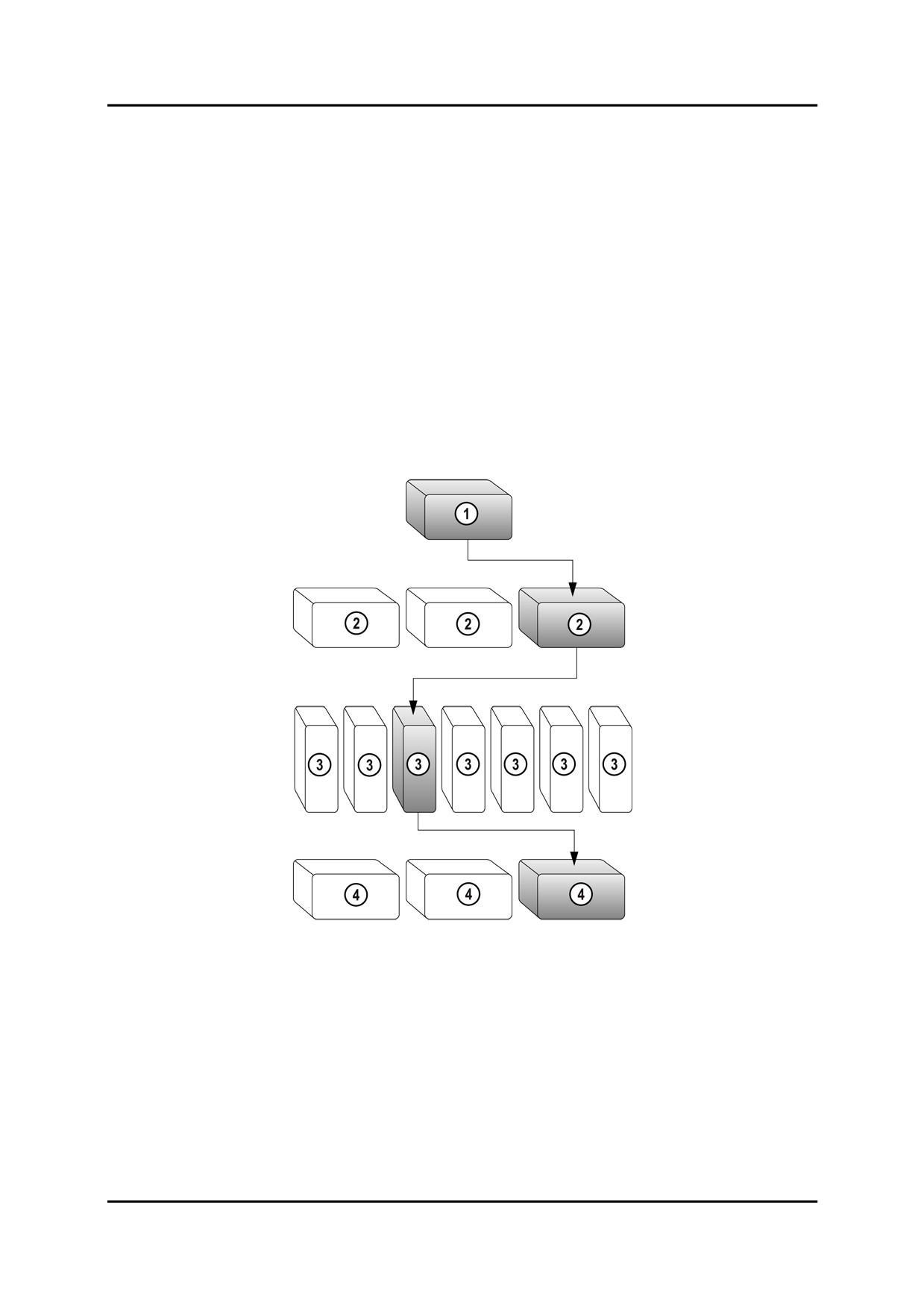

Процесс диагностики от симптома к системе, далее к элементу,
далее к причине
06-1
Пример процесса диагностики
06-3
Литература по ремонту
06-4
Профессиональные приёмы работы с электрооборудованием
06-4
Жгуты проводов
07-1

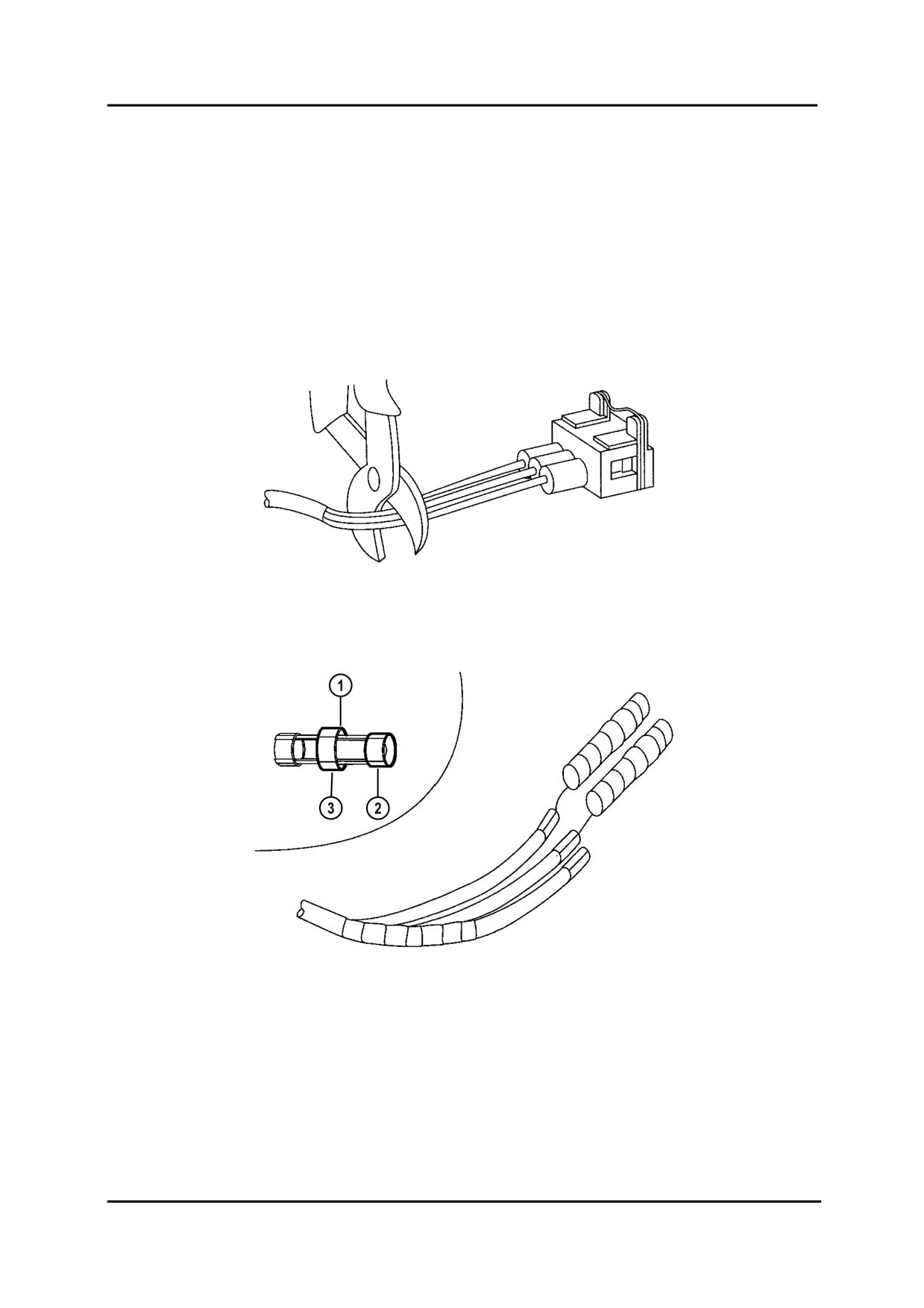

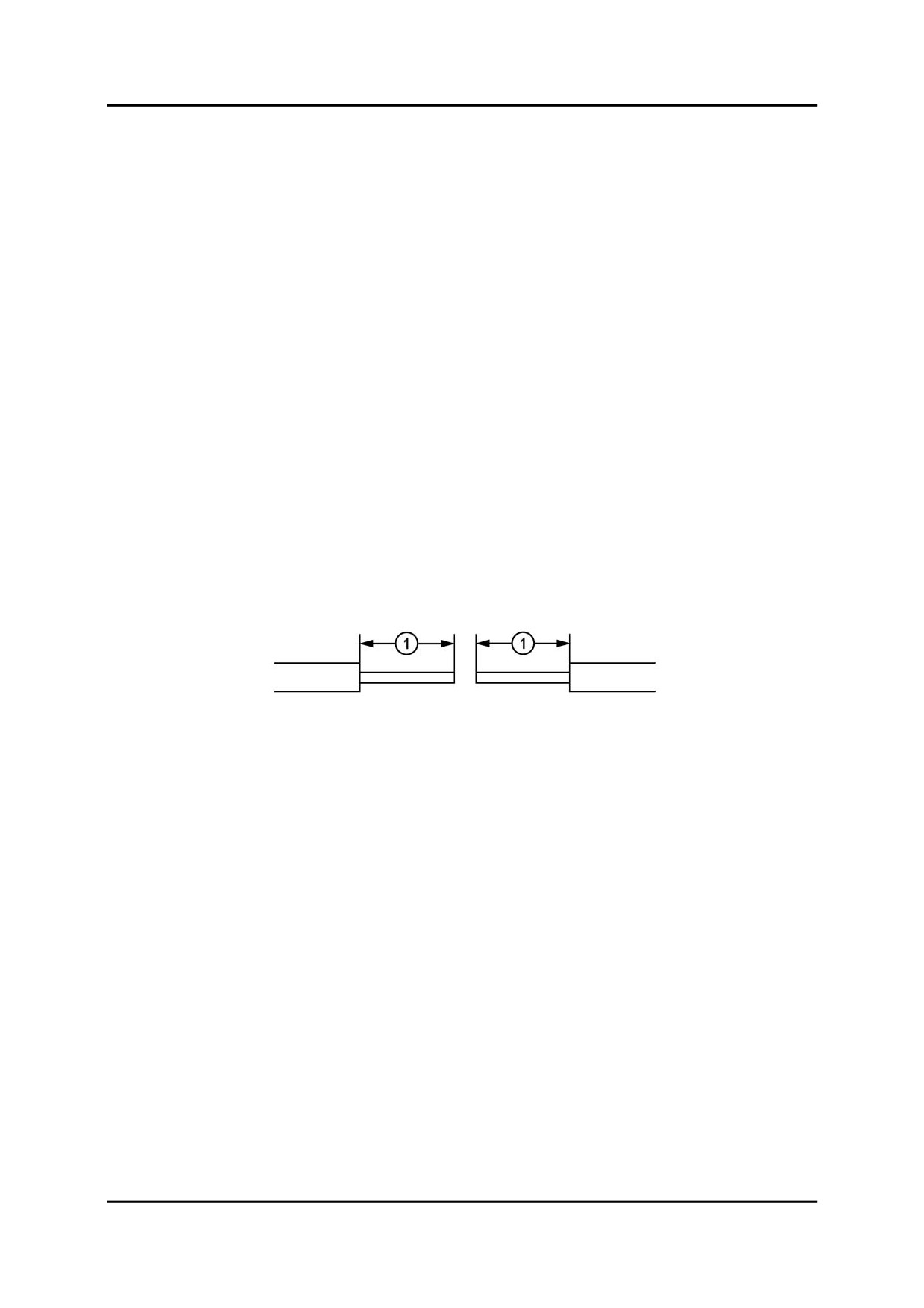

Ремонт жгутов проводов
07-1

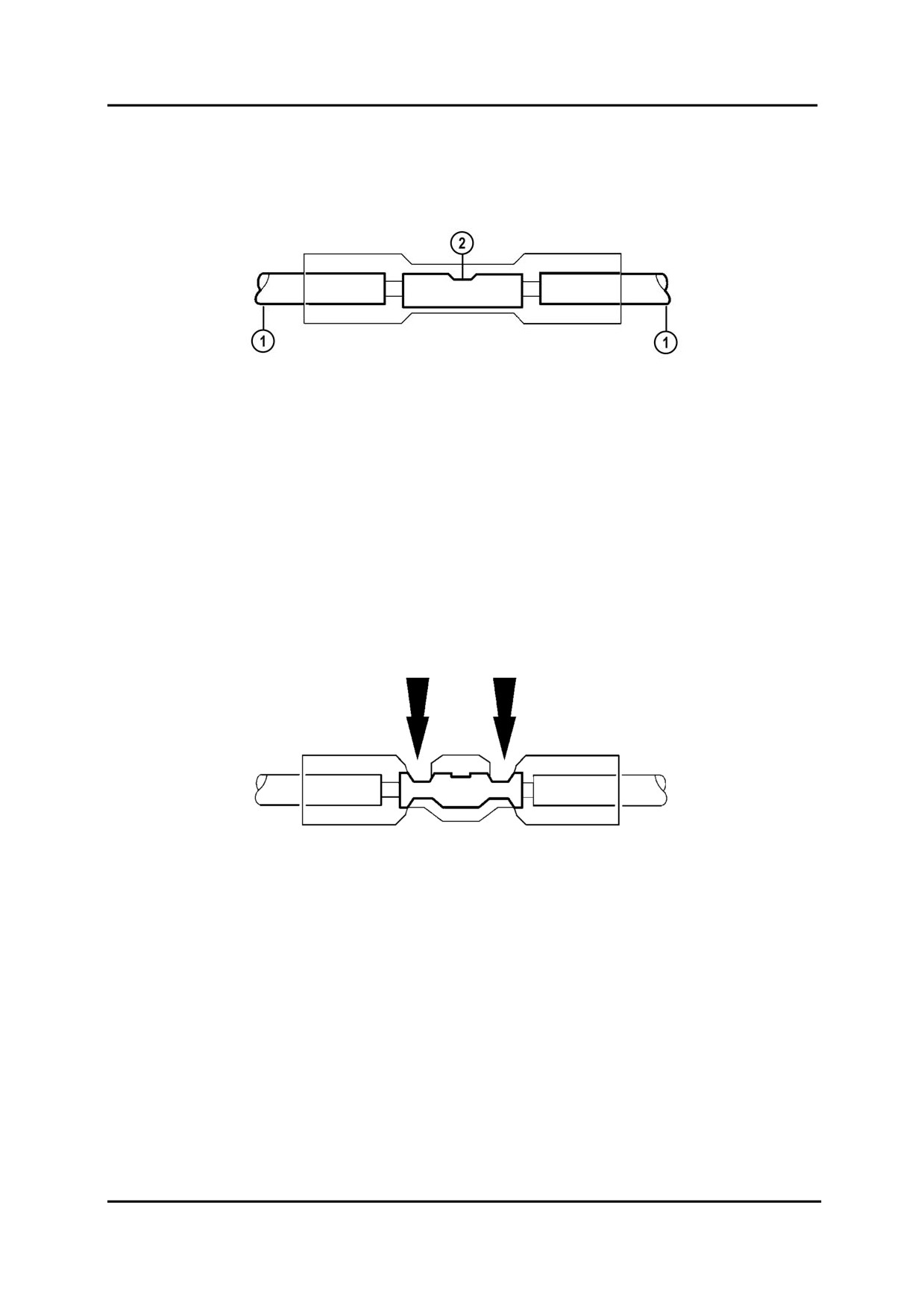

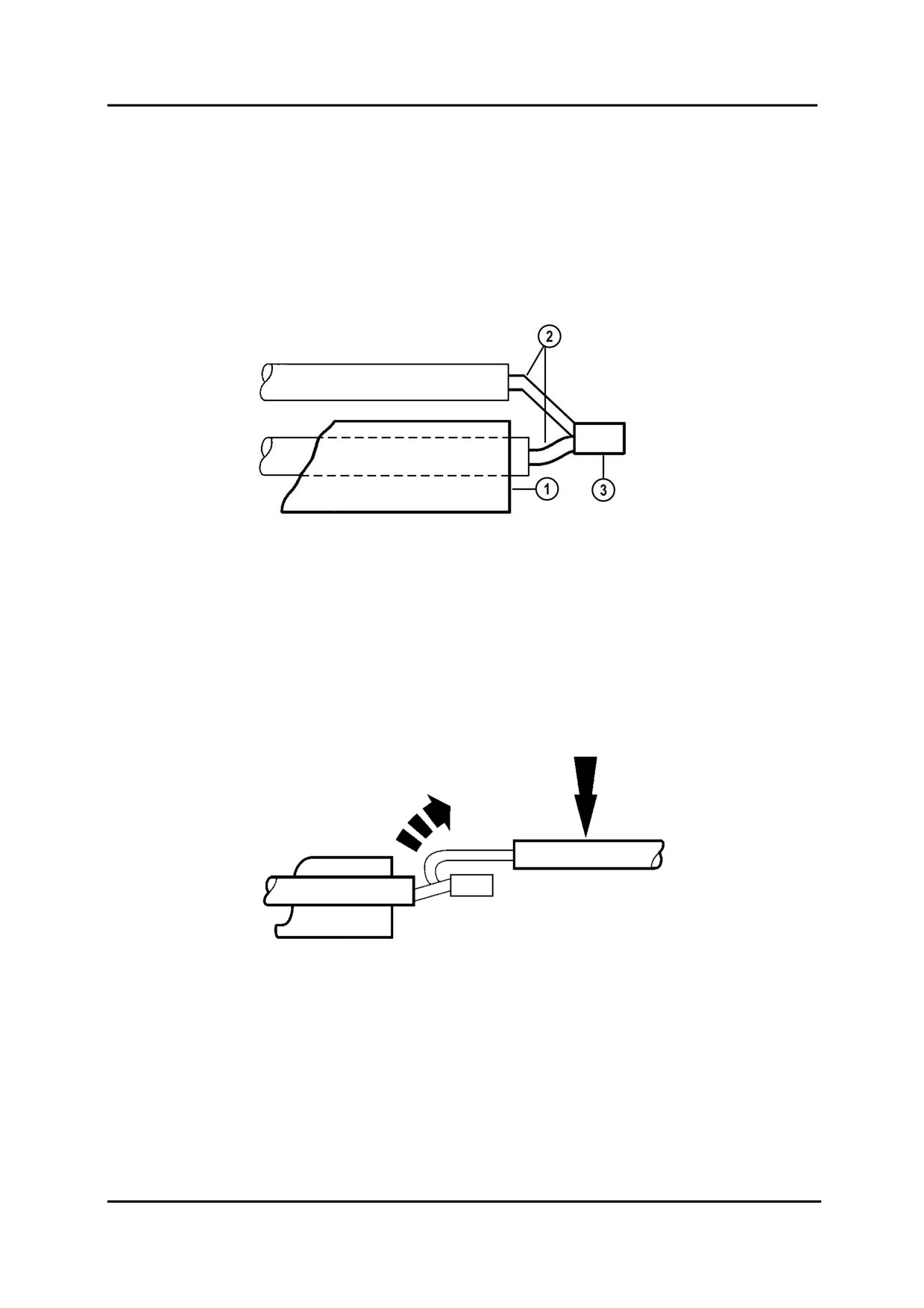

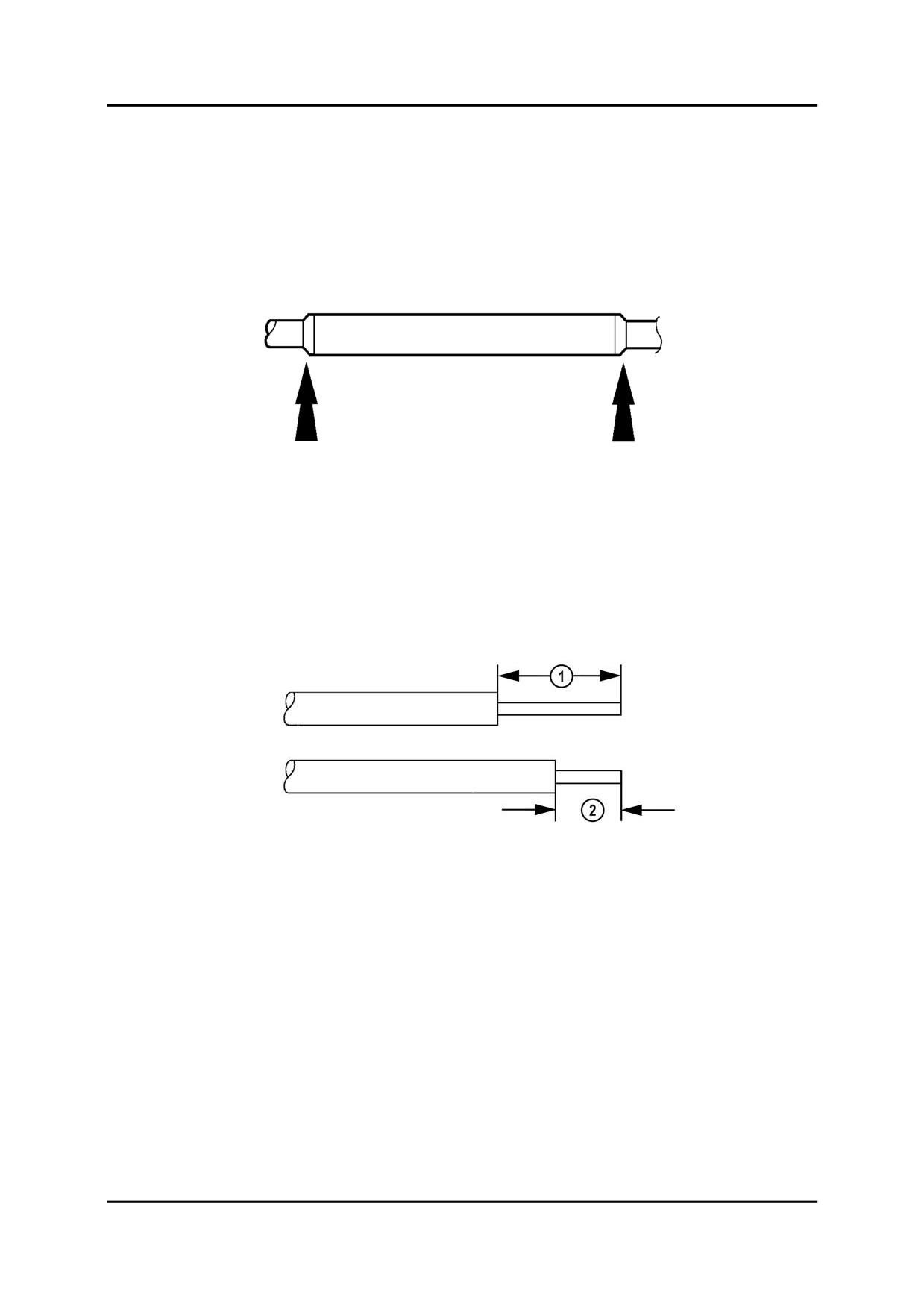

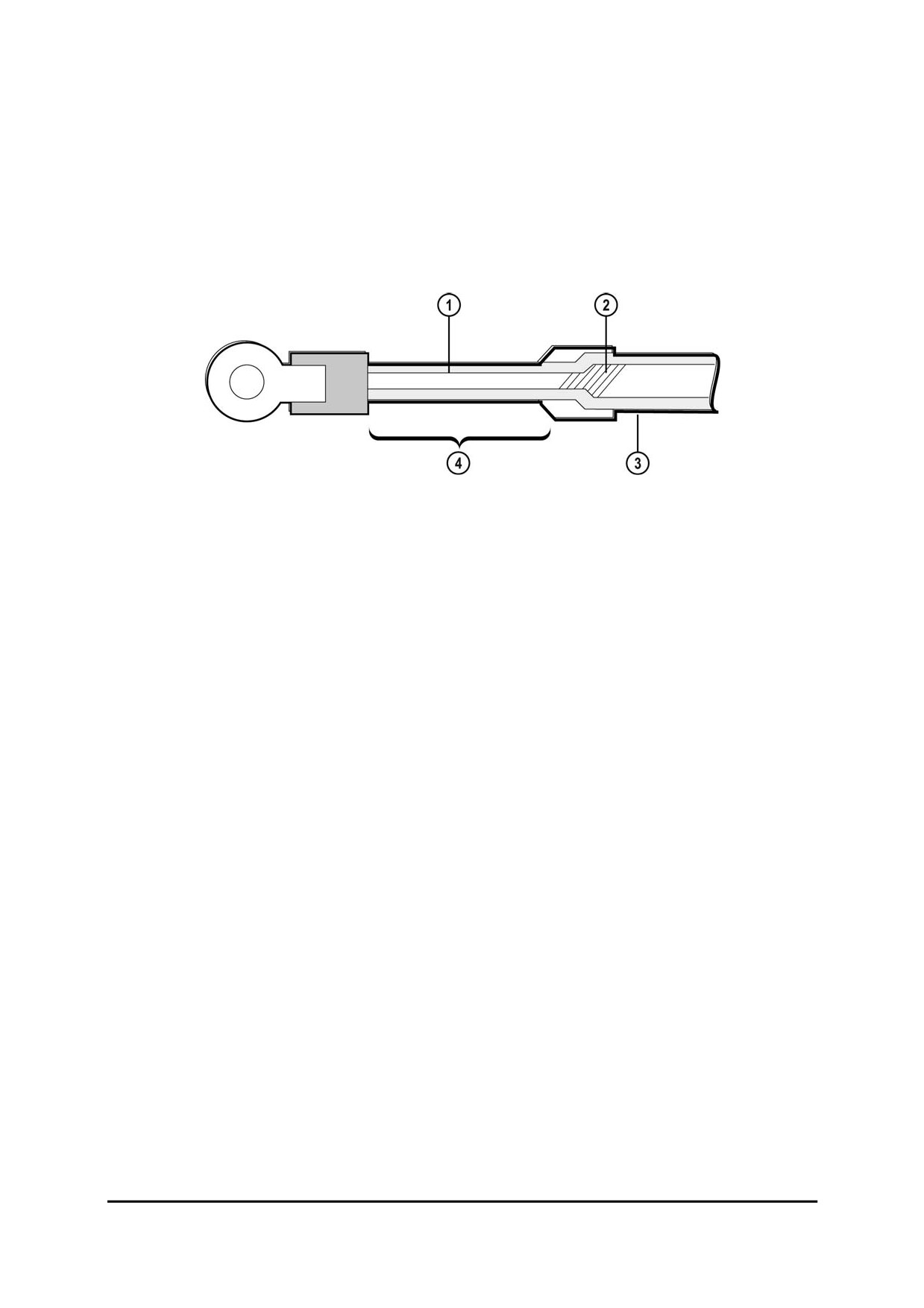

Кабельные соединения
07-1

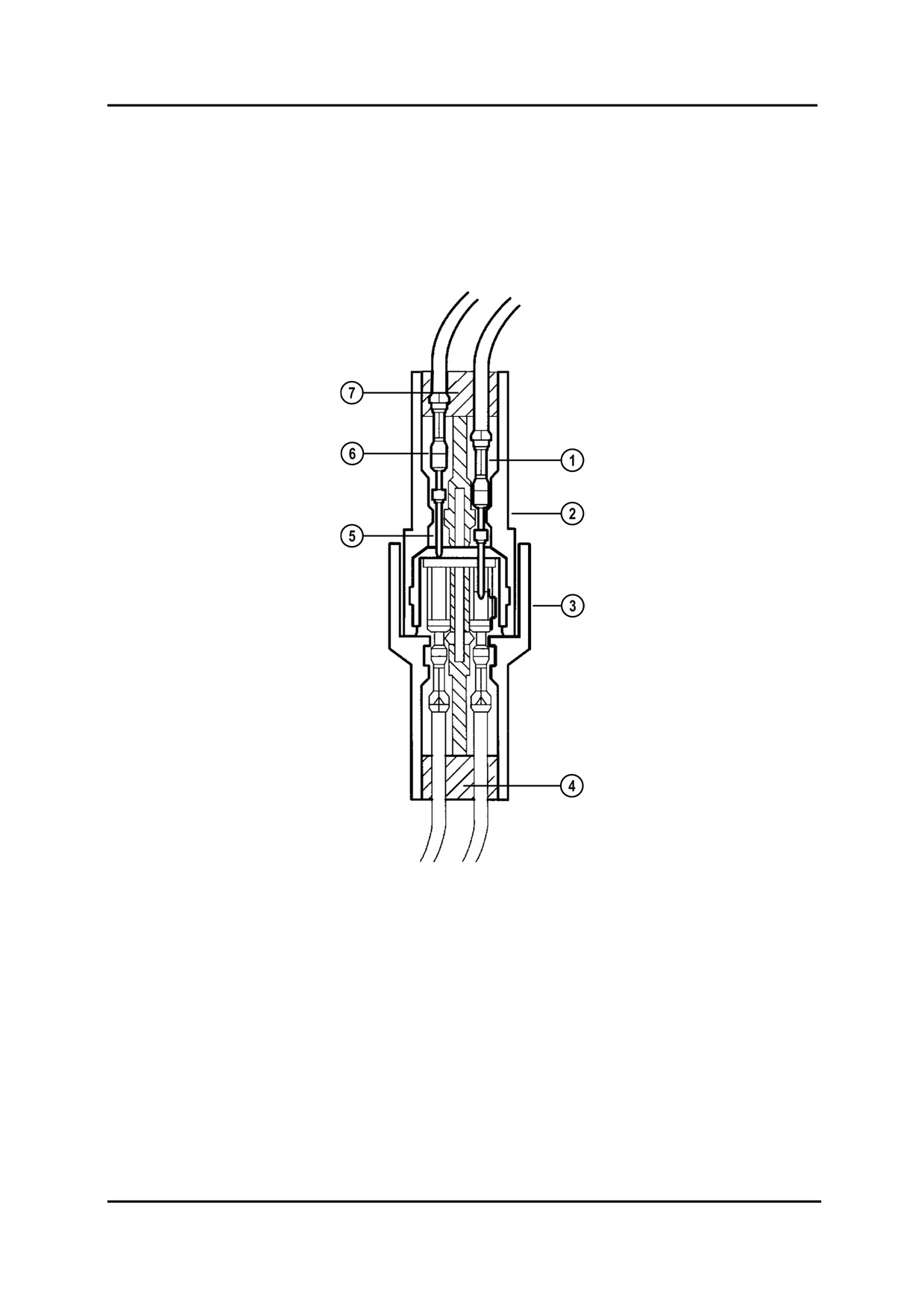

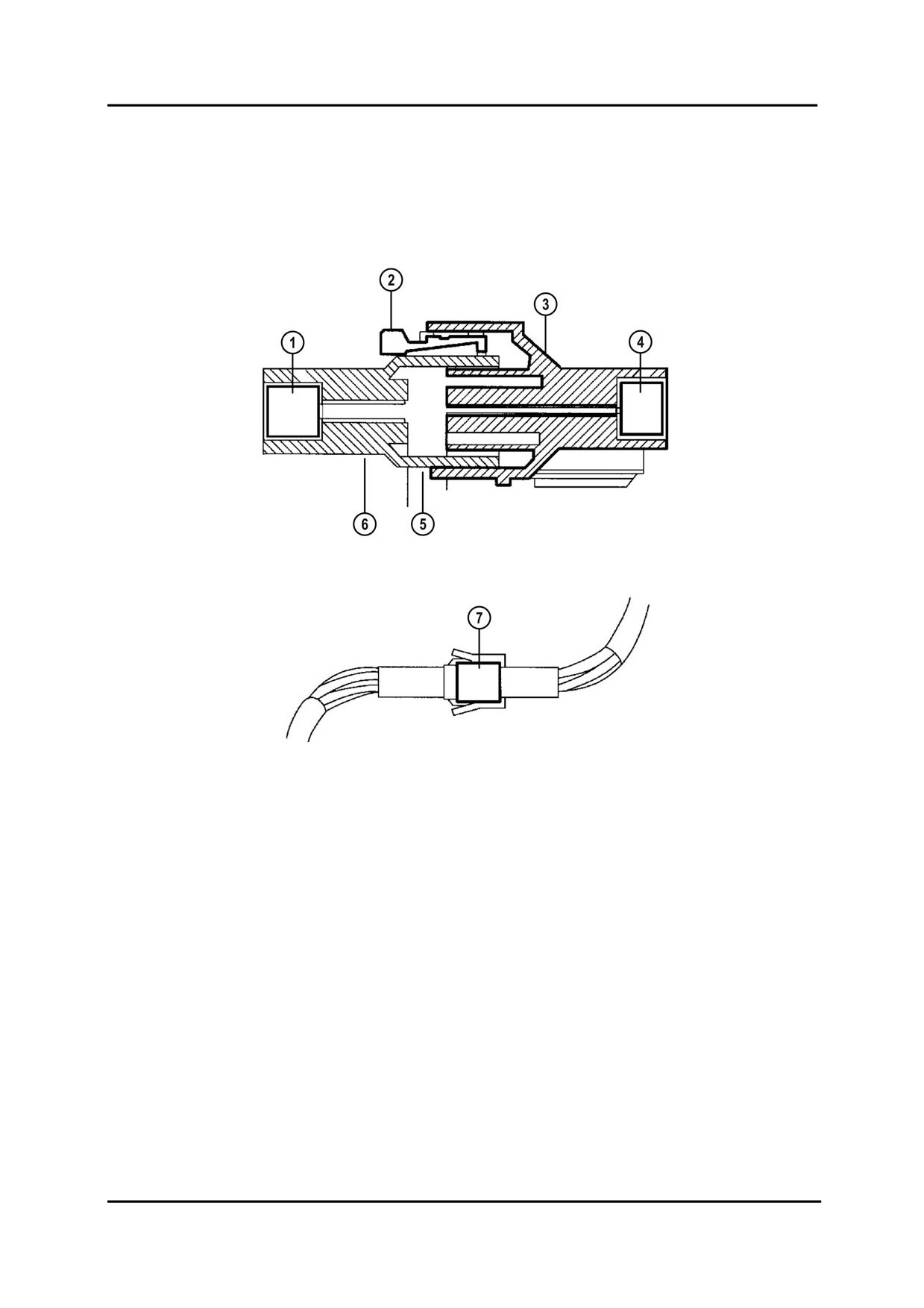

Причины неисправностей жгутов проводов и соединителей
07-8
Контакт не зафиксирован должным образом
07-8
Неправильно обжатое соединение
07-9
Половины соединителя не вставлены, как следует
07-10

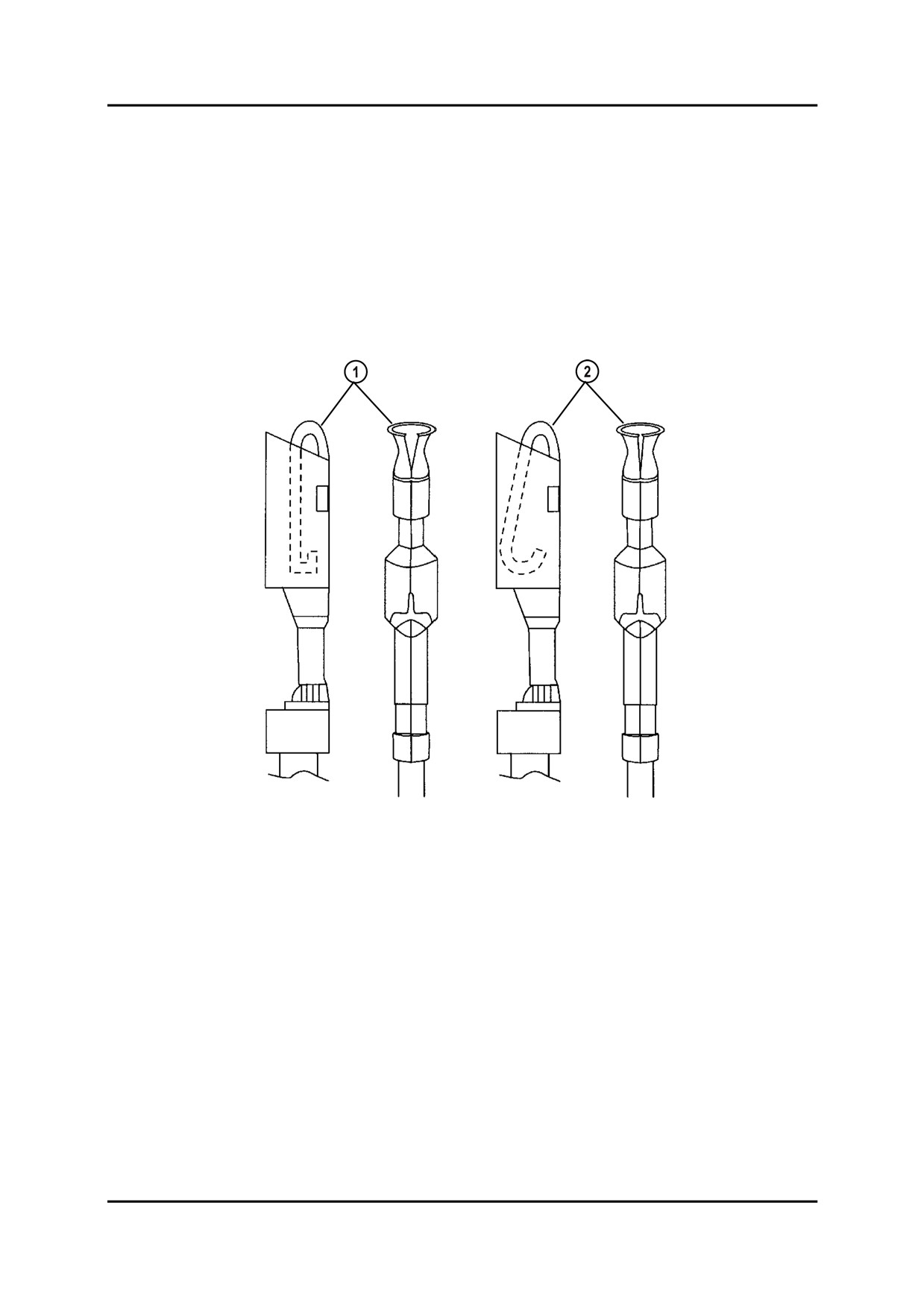

Деформированные (погнутые) контактные пружины в наконечнике
07-11

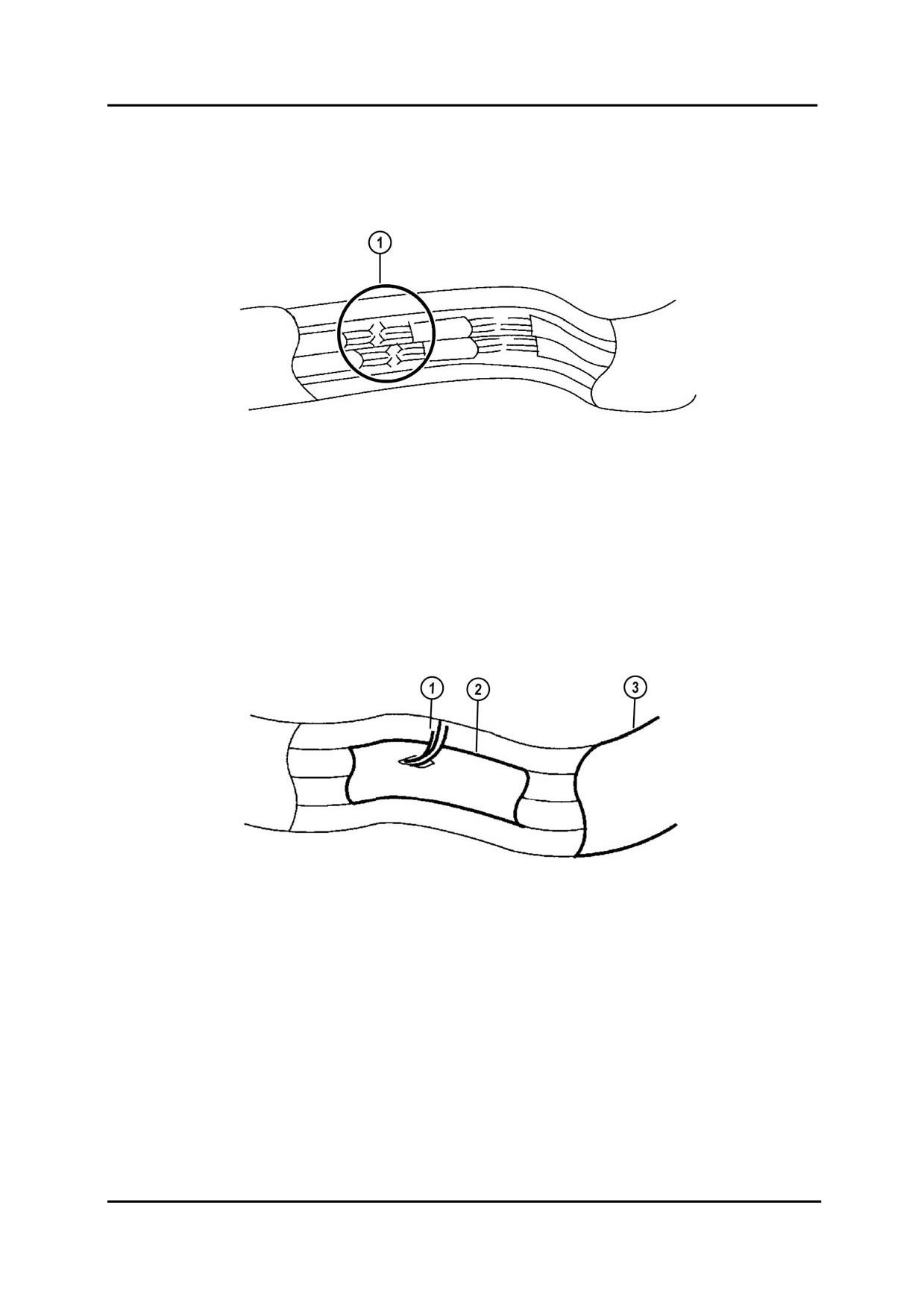

Короткое замыкание внутри жгута проводов
07-12
Распущенная жила кабеля
07-12

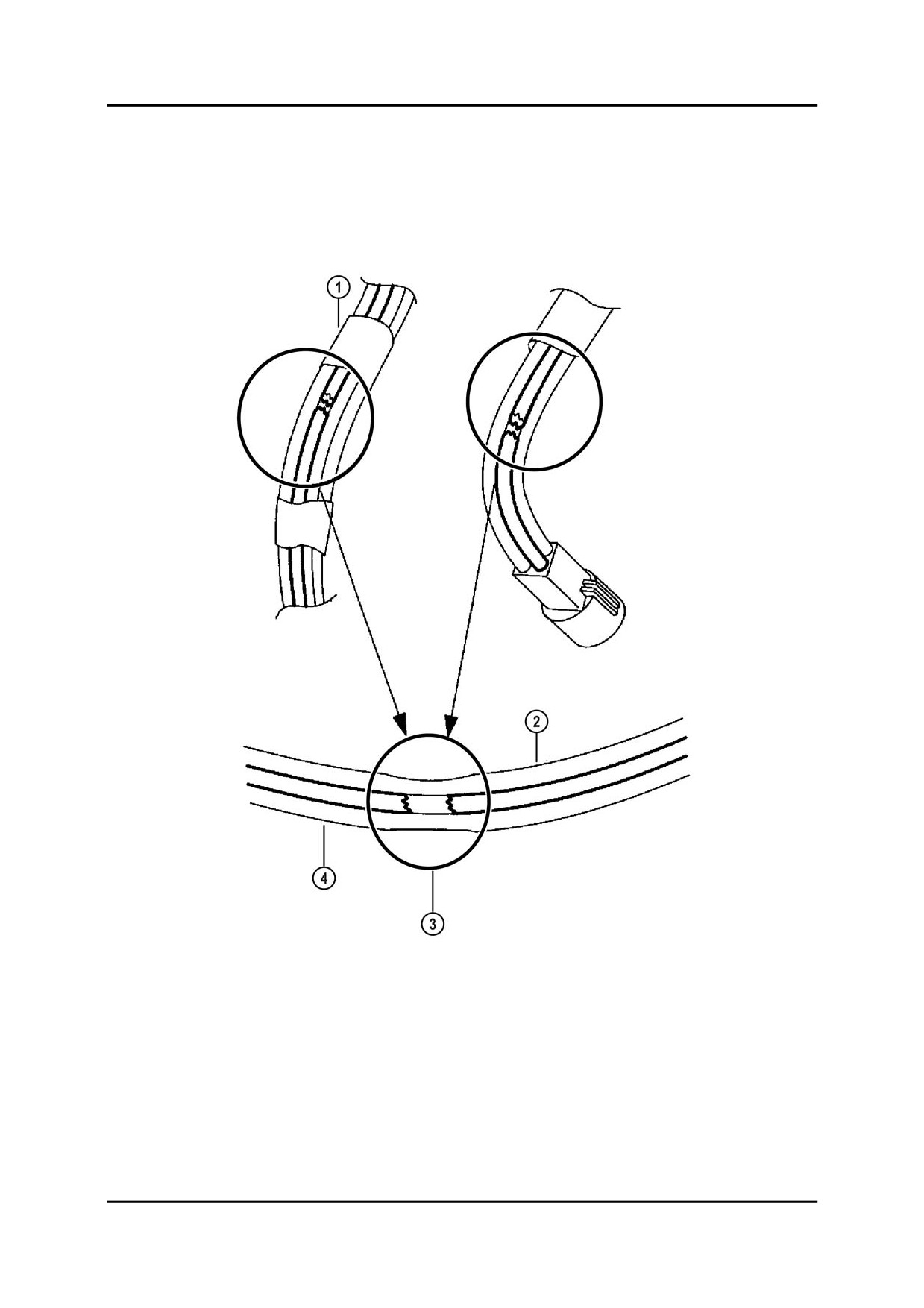

Разорванный кабель в жгуте проводов
07-13
Сокращения
08-1
Список сокращений
08-1
Введение
Введение
Современные автомобили для нормальной работы используют разнообразные
электрические и электронные комплектующие детали и системы. Электричество
играет значительную роль в правильном функционировании двигателя, коробки
передач и даже, во многих случаях - тормозной системы и системы подвески.
Постоянно увеличивается ассортимент электрических и электронных устройств
для систем, обеспечивающих комфорт, информацию, связь, развлечения и,
конечно, безопасность и охрану.
С каждым годом возрастает уровень профессиональной квалификации,
необходимый для технического обслуживания, диагностики и ремонта таких
автотранспортных средств с компьютерным управлением. Это расширяет
возможности большинства компетентных технических специалистов. Для любого
лица, связанного с индустрией ремонта автомобилей, важны базовые знания о
том, как работает электричество.
Для выполнения этого требования программа Усовершенствования и
квалификации Mazda Masters предоставляет два базовых курса обучения:
- Основы электрооборудования CT-L1004
- Усовершенствованное электрическое и электронное оборудование CT-L2007
Оба курса составлены для использования в качестве отдельных учебных модулей,
однако, содержание курса Усовершенствованное электрическое и электронное
оборудование (CT-L2007) в значительной степени опирается на курс основы
электрооборудования (CT-L1004). Поэтому нужно обязательно следовать Пути
Усовершенствования и квалификации Mazda Masters и сначала пройти курс
Основы электрооборудования (CT-L1004).
Градацией данного курса внутри образовательной системы Mazda Masters
является Уровень 1 - «Технический специалист компании Mazda». Он
предназначен для механиков, которые уже имеют некоторый опыт технического
обслуживания и ремонта автомобилей Mazda.
Содержание курса следующее:
- Электричество: определение, движение электронов, проводники, изоляторы и
полупроводники
- Характеристики электричества: напряжение, ток, сопротивление,
электромагнетизм, закон Ома, мощность и измерения
- Электрическая цепь: элементы электрической цепи, контур заземления,
устройства управления, защита цепи, схема последовательного и
параллельного соединения, падение напряжения и обычные неисправности
цепей
- Электрические / электронные элементы: типы переключателей и диодов,
конденсаторы, транзисторы, предохранители, реле и соленоиды, электро-
двигатели, генераторы и выпрямление, аккумуляторная батарея и
распределение электропитания
- Электрические схемы: характеристики, содержание и различные типы
электрических схем Mazda
- Последовательность диагностики: процесс диагностики «от симптома к
системе, далее к элементу, далее к причине»
- Жгуты проводов: ремонт жгутов проводов и причин неисправностей жгутов
проводов и разъёмов
00-1
Электричество
Компоненты электричества
Вещество, атомы и электроны
• Электричество определяется как «поток электронов через проводник под
воздействием силы». Чтобы понять эту формулировку, нам нужно понимать
строение вещества. Всё вокруг нас (твёрдые тела, жидкости и газы) состоит из
вещества. Вещество состоит из множества различных атомов и комбинаций
атомов.
• Атомы состоят из протонов (которые несут положительный [+] электрический
заряд), нейтронов (которые не имеют электрического заряда) и электронов
(которые несут отрицательный [-] электрический заряд).
• Ядра в центре атома состоят из протонов и нейтронов. Поскольку протоны имеют
положительный заряд, а нейтроны не имеют заряда, сами ядра являются
положительно заряженными. Отрицательно заряженные электроны вращаются
вокруг ядер, подобно тому, как планеты в нашей Солнечной системе вращаются
вокруг Солнца.

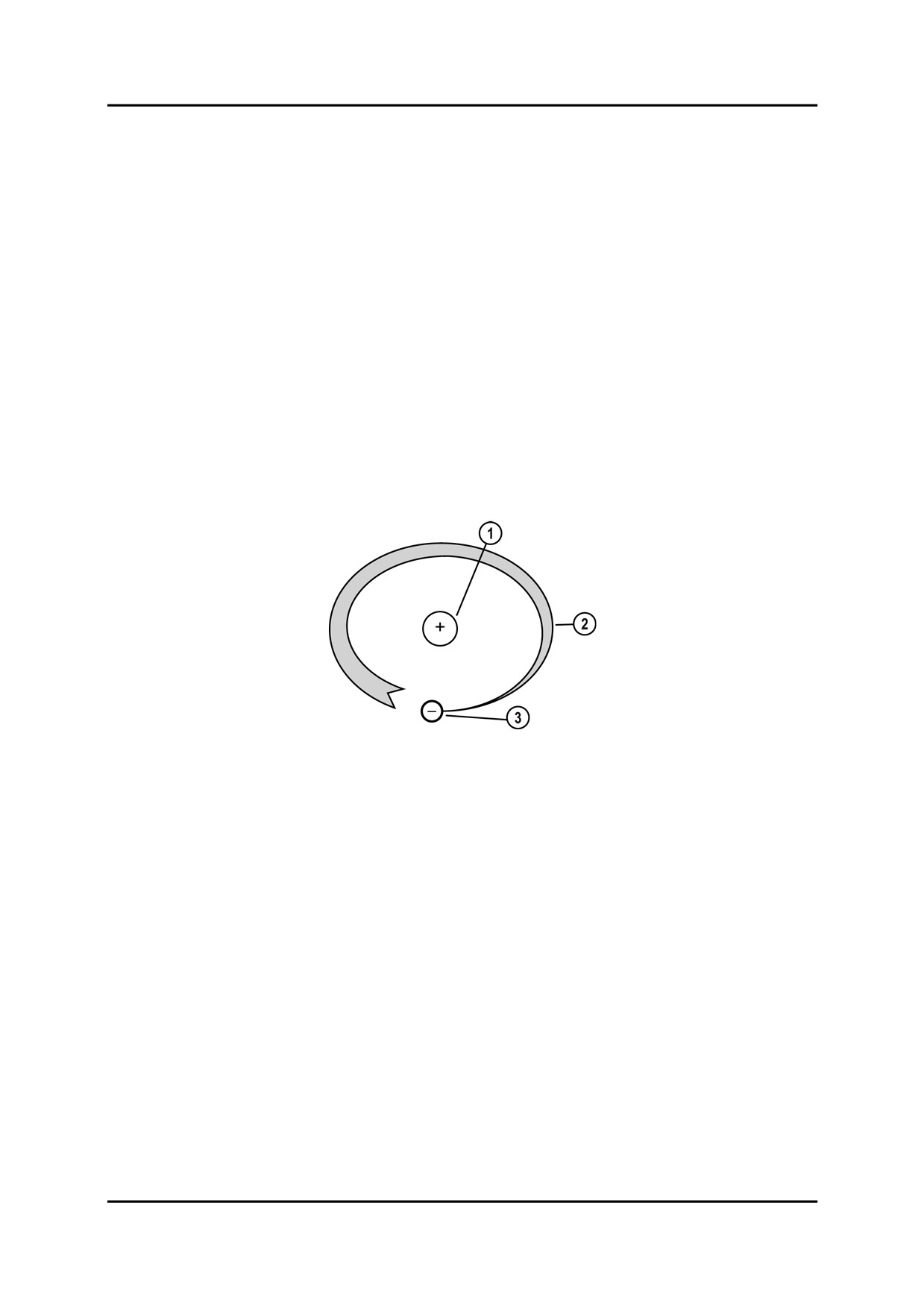

L1004_01001
Строение атома
1
Ядра (протоны и нейтроны)
3
Электрон
2
Орбита электрона
01-1
Электричество

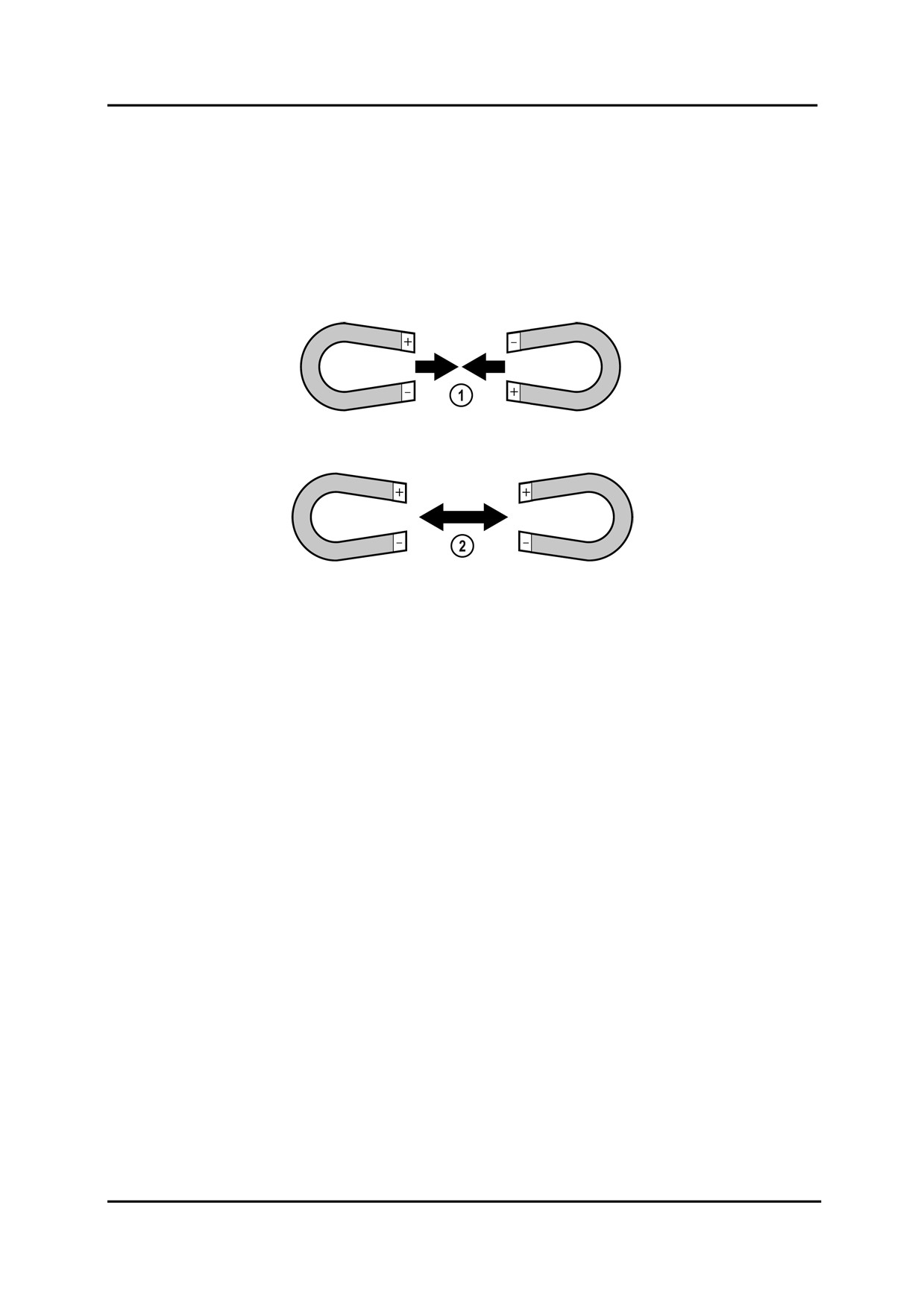

Принцип притяжения и отталкивания
• Противоположные электрические заряды притягиваются друг к другу, а
одинаковые электрические заряды - отталкиваются. Отрицательно заряженные
электроны остаются на своей орбите, потому что они притягиваются к
положительно заряженным ядрам. Это притяжение подобно тому, как
притягиваются друг к другу северный (положительный) и южный (отрицательный)
полюса двух магнитов, если поместить их в непосредственной близости.
L1004_01002
1
Разноимённые заряды притягиваются
2
Одноимённые заряды отталкиваются
01-2
Электричество

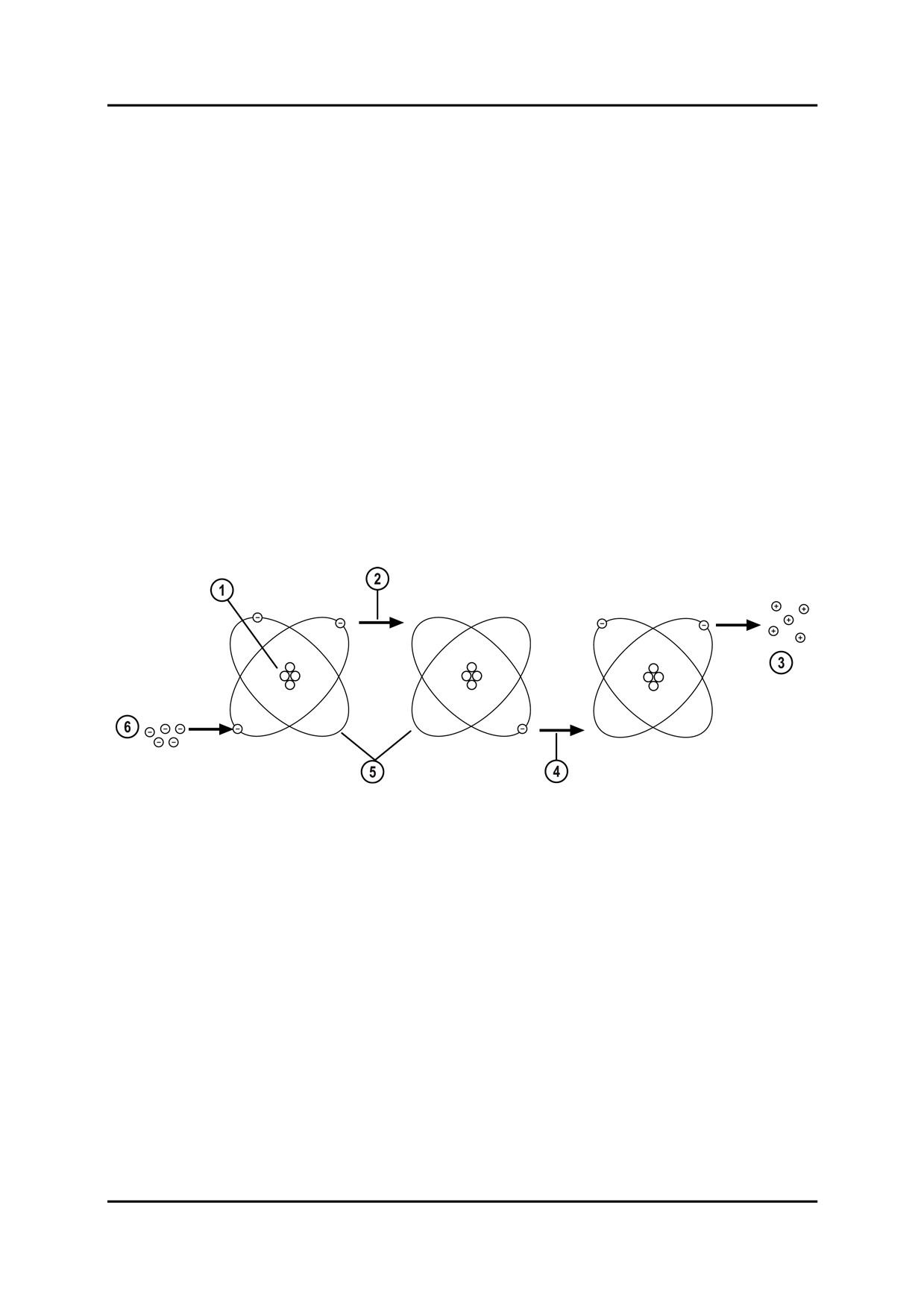

Движение электронов
• Любой электрон вращается вокруг ядра точно с такой скоростью, которая нужна,
чтобы удержать его орбите. Равновесие между притяжением к ядрам и
центробежной силой движущегося электрона удерживает каждый электрон на
соответствующей орбите (оболочке). Электроны во внешней оболочке называются
валентными электронами. Валентные электроны находятся дальше от ядер и их
легче вытолкнуть с орбиты. Когда есть удобный путь или проводник, электроны
могут переходить от одного атома к другому. Когда электроны переходят от одного
атома к другому, возникает электрический ток.
• Атом с недостающим электроном называется положительным ионом. Атом с
лишним электроном называется отрицательным ионом. Ионы стремятся к
равновесию: положительные ионы хотят получить электрон, а отрицательные ионы
хотят от него освободится. Эти силы отталкивания и притяжения создают
электрическое давление, называемое электродвижущей силой. Другим названием
этой силы является «напряжение», которое будет обсуждаться более подробно
позднее. Электроны, перетекающие от одного атома к другому, создают
электрический ток. Лёгкость или трудность, с которой электроны проходят через
материал, определяет его классификацию либо как проводника, либо как
изолятора.
L1004_01003
1
Ядра
4
Свободный электрон
2
Свободный электрон
5
Атомы в проводнике
3
Нехватка электронов (положительный
6
Избыток электронов (отрицательный
заряд)
заряд)
01-3
Электричество
Проводники, изоляторы и полупроводники
• Атомы в разных материалах различны. Чем больше валентных электронов имеет
материал, тем труднее заставить их перемещаться. И наоборот, чем меньше число
валентных электронов, тем проще их переместить. Число валентных электронов
определяет различие между проводником и изолятором.

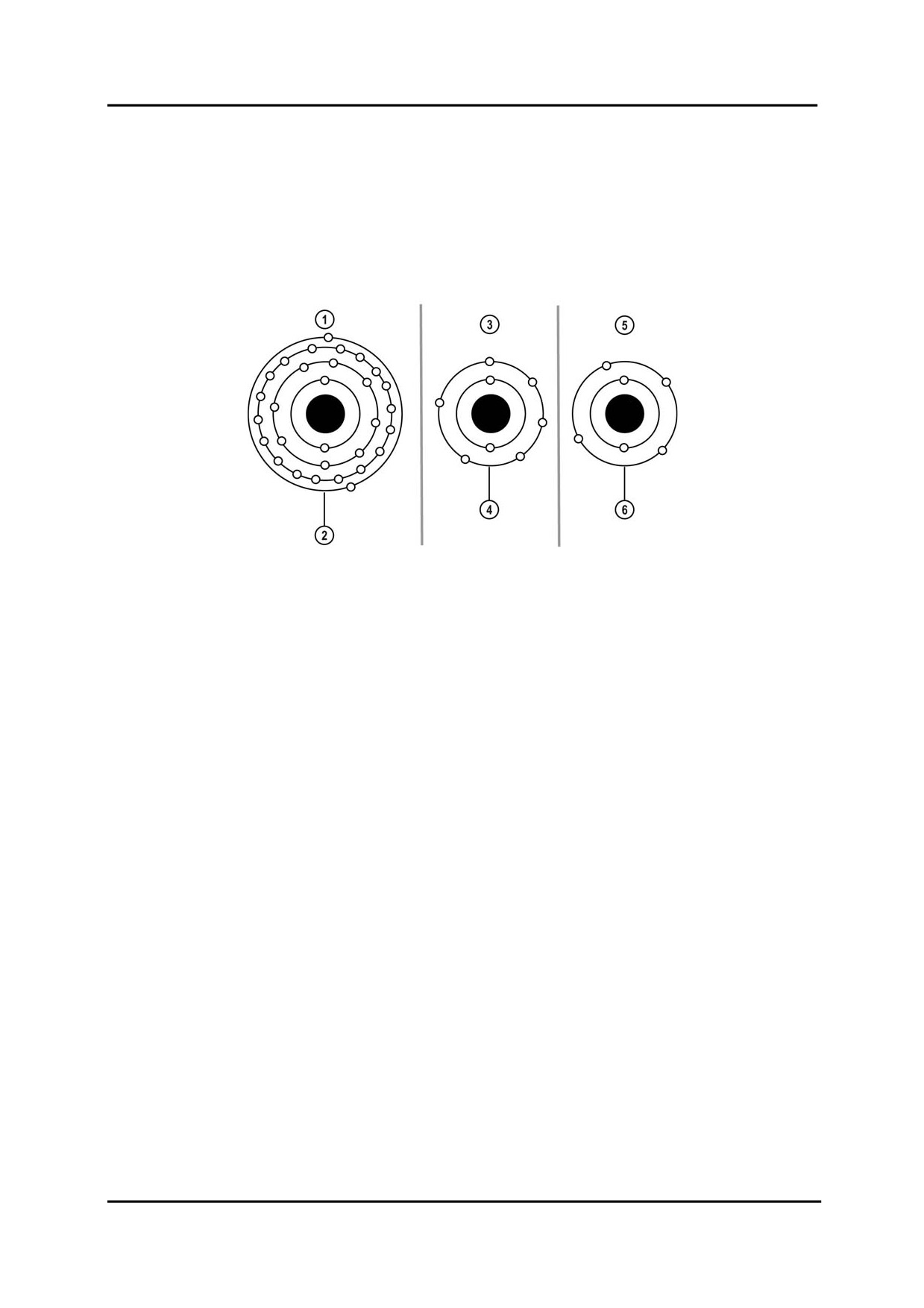

L1004_01004
1
Проводники
4
5-8 электронов на внешней окружности
2
1-3 электрона на внешней окружности
5
Полупроводники
3
Изоляторы
6
4 электрона на внешней окружности
Проводники
• Хорошим проводником является элемент, который имеет менее четырёх
электронов во внешней оболочке. Чаще всего в автомобильной проводке
используется медь в автомобильной проводке проводником, поскольку она прочна,
относительно недорога и обладает очень небольшим сопротивлением потоку
электронов. К числу хороших проводников относятся (в порядке от наилучшего к
наихудшему):
- Серебро
- Медь
- Золото
- Алюминий
- Вольфрам
- Железо
- Сталь
- Ртуть
• Хотя серебро и является наилучшим проводником, оно слишком дорого для
широкого использования в автомобилях. Золото применяется только в
исключительно важных случаях. Поскольку золото не подвержено коррозии, оно
используется в некоторых автомобильных разъёмах.
01-4
Электричество
Изоляторы
• Изолятором является любой элемент, который имеет более четырёх электронов
во внешней оболочке. Изоляторами являются материалы, которые препятствуют
прохождения тока или блокируют его. Расположенный на внешней поверхности
провода материал изолирует его, защищая, а также предотвращая короткое
замыкание и удар электрическим током. Примеры хороших изоляторов:
- Пластмасса
- Стекло
- Резина
- Фарфор
- Дистиллированная вода (имейте в виду, что минералы в питьевой воде будут
проводить электричество)
Полупроводники
• Полупроводниками являются элементы, которые имеют во внешней оболочке
ровно четыре электрона. Полупроводники проводят электричество только при
очень специфичных условиях. Полупроводники используются на платах печатного
монтажа в компьютерах, радиоприёмниках, телевизорах и т.д. Примеры
полупроводников:
- Кремний
- Германий
- Арсенид галлия
01-5
Характеристики электричества
Напряжение
• Напряжение - это сила (электродвижущая сила), которая заставляет ток протекать
через проводник. Сила напряжения создаётся «разницей потенциалов» между
двумя атомами, разницей между количеством положительных (+) и отрицательных
(-) зарядов, которая создаёт неравновесные условия.
• Напряжение можно сравнить с гидравлическим давлением, создаваемым водяным
столбом. Давление возникает из-за разницы потенциалов между вершиной столба
(эквивалентно 12 Вольтам) и основанием столба, или землёй (эквивалентно 0
Вольт).
• Напряжение измеряется в единицах, называемым Вольтами, которые обычно
обозначаются буквой В. Большая часть автомобильных схем работает от
аккумуляторной батареи или генератора и является системами с напряжением
12 В. В устаревших автомобилях используется напряжение 6 В, а в некоторых
грузовых автомобилях - 24 В. При добавлении в современные автомобили такого
большого количества автомобильных электронных систем всё большее число
легковых автомобилей будет работать с 24 В и в ближайшем будущем - даже с
42 В.
• Измерение напряжения, создаваемого аккумуляторной батареей автомобиля
между положительной и отрицательной клеммой, покажет, что разность
потенциалов между двумя клеммами как раз и является той силой, которая
продвигает ток через цепь, и она в этом случае обычно составляет 12 В.
• Напряжение можно измерить вольтметром (мультиметром), подключённым
параллельно источнику напряжения, устройству потребления тока или резистору.
L1004_02001

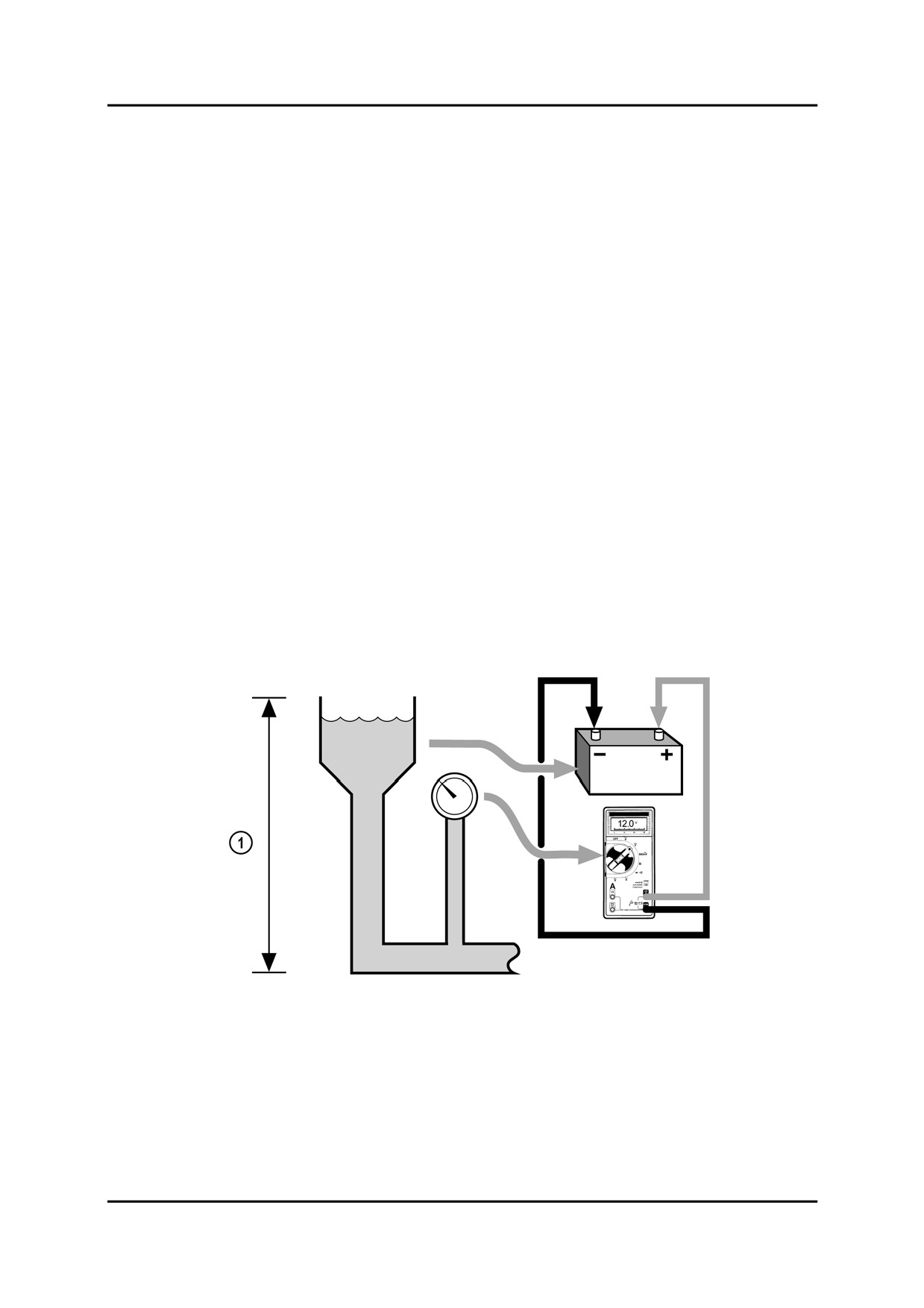

Сравнение напряжения со столбом воды
1
Разность потенциалов
02-1
Характеристики электричества
Подготовка мультиметра для использования в качестве вольтметра
Прим: Обязательно убедитесь, что измерительный диапазон не превышен.
• Убедитесь, что щупы подключены к входным гнёздам для измерений напряжения в
соответствии с их цветом (красный = положительный, чёрный = земля).
• Переключатель рабочих режимов должен быть установлен либо в положение
измерения напряжения DC (Direct Current = постоянный ток), либо в положение AC
(Alternating Current = переменный ток).
• Там, где имеется несколько измерительных диапазонов, следует выполнить оценку
ожидаемого напряжения, чтобы гарантировать выбор достаточно большого
диапазона (например, оплётка проводов: постоянный ток легкового автомобиля -
12-14 В, постоянный ток грузового автомобиля - 24 В, переменный ток сетевой
розетки - 220-240 В).
• Если нельзя сделать никакой приблизительной оценки величины ожидаемого
напряжения, всегда следует выбирать наибольший имеющийся измерительный
диапазон. После этого диапазон можно уменьшить по необходимости. Если это
совершенно невозможно, ожидаемое напряжение можно рассчитать либо по
закону Ома, либо через связанные с эти законом мощность, напряжение и ток.
• Если в процессе измерения цифровым мультиметром на дисплее появится «1»,
это укажет, что диапазон измерений превышен.
• Для измерений напряжения мультиметр всегда подключается параллельно
источнику напряжения или элементу, в котором должно быть измерено
напряжение.
02-2
Характеристики электричества
Пример: Проверка напряжения аккумуляторной батареи в автомобиле
L1004_02002
• Чтобы проверить напряжение аккумуляторной батареи в автомобиле, подключите
положительный и отрицательный щуп вольтметра к соответствующим клеммам
аккумулятора.
• Аккумуляторная батарея остаётся подключённой к жгутам проводов автомобиля, а
потребляющие ток устройства должны быть выключены.
• Переключите вольтметр в режим напряжения DC и диапазон примерно 20 В.
• Полностью заряженная аккумуляторная батарея покажет 12,7 - 12,9 В.
• Если аккумуляторная батарея покажет более низкие значения, обратитесь к
руководству по ремонту.
02-3
Характеристики электричества
Ток
Ток - это поток электронов от одного атома к другому. Ток измеряется в Амперах,
обычно в качестве сокращения используется буква А. Один Ампер соответствует
6 280 000 000 000 000 (6,28 x 1013) электронам, проходящим через фиксированную
точку за одну секунду. Примером того, насколько сильным является ток, служит то,
что прохождение менее чем одной десятой Ампера через человеческое тело
может привести к серьёзной травме.
Используя пример водяного столба, можно сравнить прохождение тока с массой
воды, текущей из башни в кран. С другой стороны, напряжение - это разность
потенциалов между положительными и отрицательными контактами, а ток - это
фактический поток или перемещение электричества. В примере с водяным
столбом действительный поток воды от из столба к земле подобен протеканию
электрического тока. Важно знать, что ток протекает только тогда, когда имеется
напряжение (давление), чтобы вызвать его.
Ток не может протекать без напряжения и полного пути к земле. Напряжение и ток
действуют вместе, чтобы создать мощность для выполнения работы, например,
свечения лампы накаливания или запуска двигателя.
Элементы цепи могут находиться под напряжением, даже если через цепь не
протекает никакого тока.
Ток можно измерить амперметром (мультиметром), подключённым
последовательно в цепь, которая будет измеряться. Из-за того, что слишком
большой ток может испортить амперметр, важно перед измерением рассчитать
ожидаемый ток.
Для измерения большого тока (например, тока стартера), в особенности, полезен
клещевой трансформатор тока, который можно закрепить на проводнике без
нарушения пути прохождения тока.

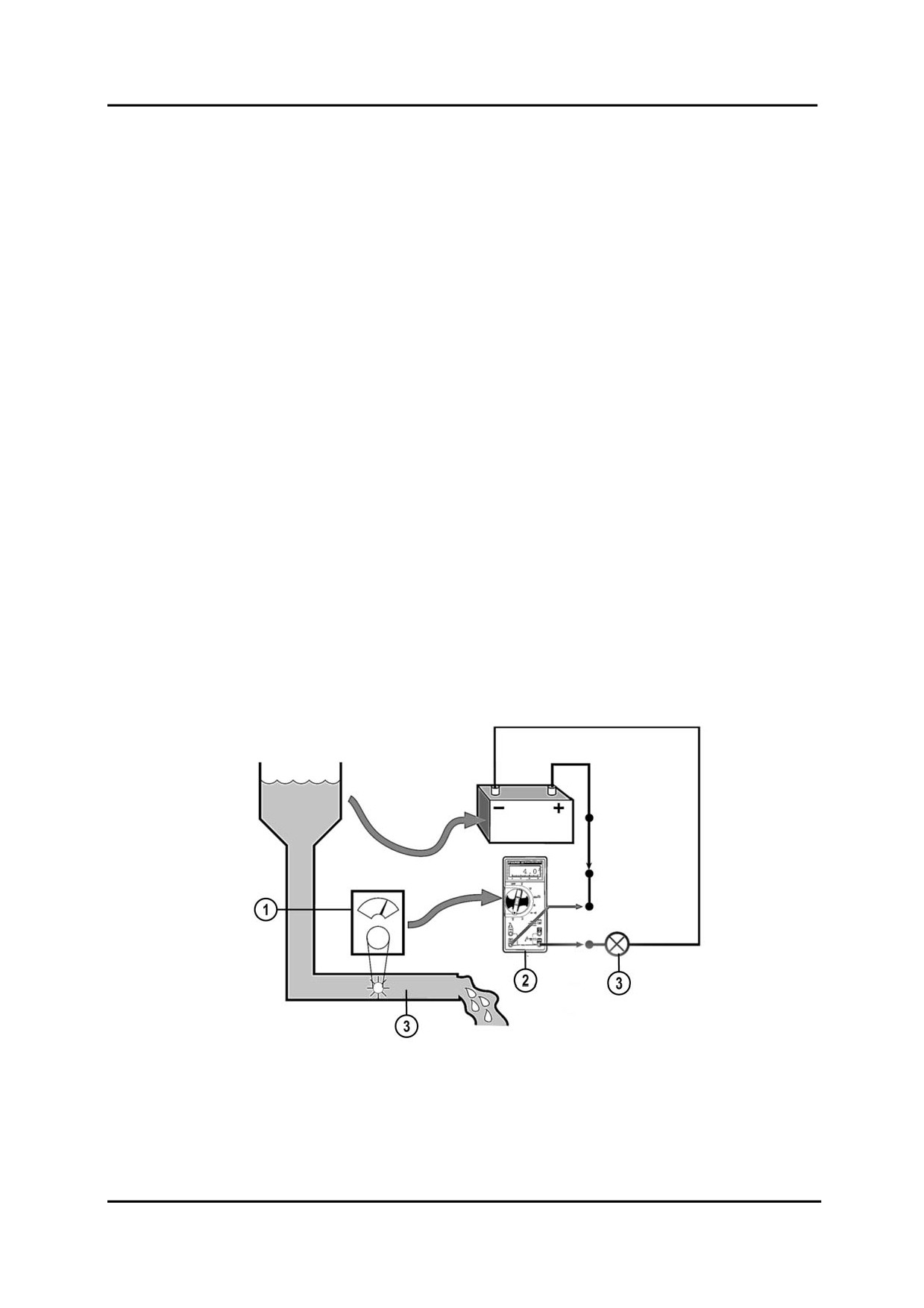

L1004_02003
Сравнение прохождения тока с потоком воды
1
Поток воды
3
Нагрузка
2
Прохождение тока
02-4
Характеристики электричества
Постоянный ток (DC)
• Постоянный ток (DC) возникает тогда, когда на одной клемме аккумуляторной
батареи имеется избыток электронов, что приводит к движению потока к другой
клемме, где имеется нехватка электронов. Постоянный ток протекает только в
одном направлении. Преимуществом DC является то, что его можно хранить
электрохимическим способом в аккумуляторной батарее.
L1004_02004
Осциллограмма постоянного тока (DC)
1
Напряжение
2
Время
02-5
Характеристики электричества
Переменный ток (AC)
• Переменный ток (AC) возникает тогда, когда ток течёт туда и обратно под
воздействием меняющейся полярности (положительной или отрицательной). AC
постоянно меняет направление, так что в один момент ток течёт в одном
направлении (положительном), а затем в следующий момент - в другом
направлении (отрицательном). Это называется одним циклом.
• Цикл обычно представляется синусоидальной волной, потому что он соответствует
математической характеристике функции синуса. Цикл является одним полным
представлением волны. Число циклов в секунду измеряется в Герцах (Гц) и
называется частотой переменного (AC) тока.
L1004_02005
Осциллограмма переменного тока (AC)
1
Напряжение
3
Цикл
2
Время
02-6
Характеристики электричества
Направление тока
• Направление протекания тока определяется как движение от положительного
полюса к отрицательному. Это называется техническим направлением
прохождения тока.
• Все технические обозначения и схемы используют это техническое направление.
• Например, стрелки на изображениях диодов или транзисторов всегда указывают
направление тока к отрицательному полюсу.
• Физически ток протекает в обратном направлении из-за того, что в проводниках
могут перемещаться только отрицательно заряженные электроны. Это называется
физическим направлением прохождения тока.
L1004_02006

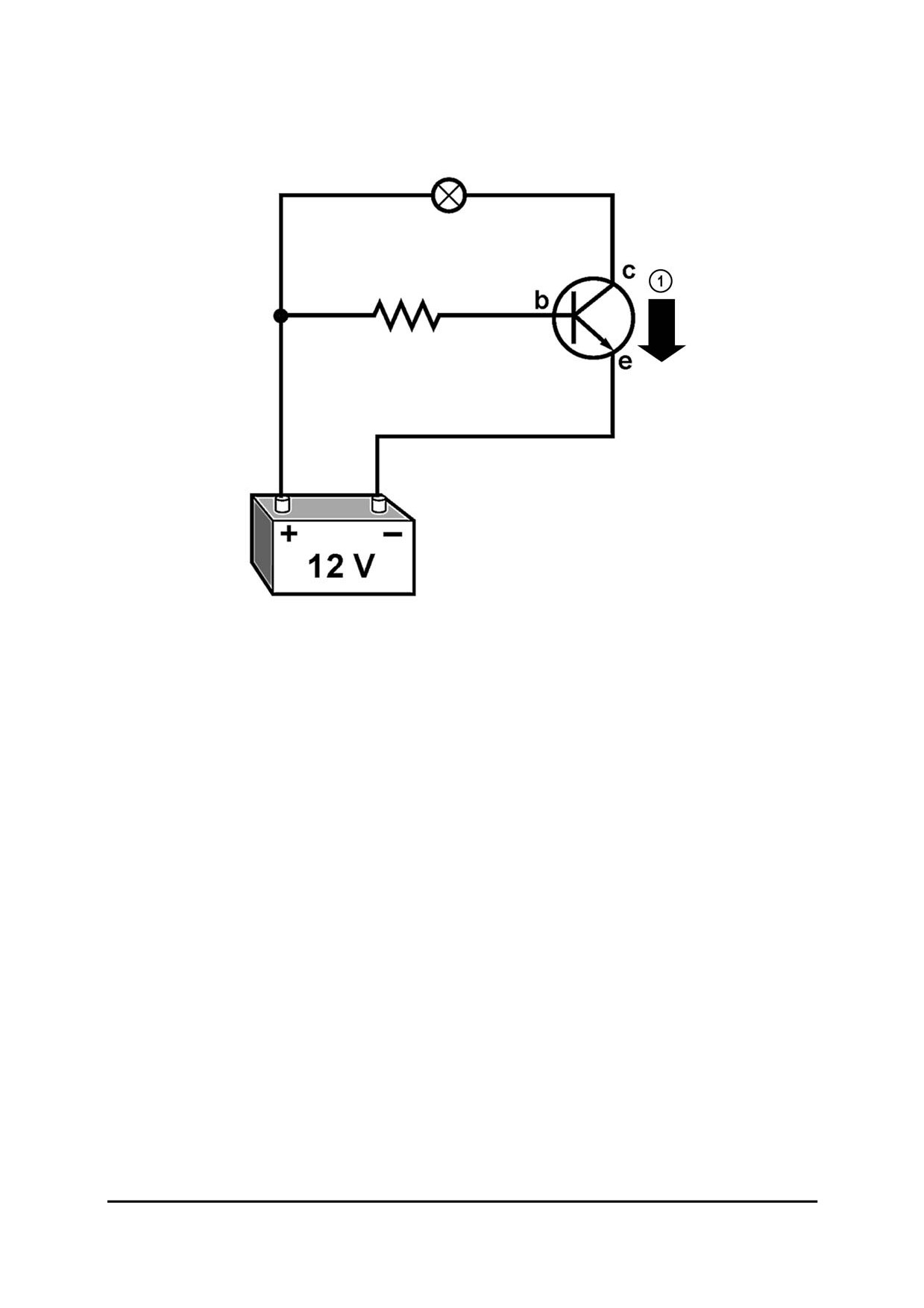

Пример стрелки в электрических условных обозначениях
02-7
Характеристики электричества
Подготовка мультиметра для использования в качестве амперметра
Прим: Обязательно убедитесь, что измерительный диапазон не превышен.
• Убедитесь, что щупы подключены к входным гнёздам для измерений тока в
соответствии с их цветом.
• Переключатель рабочих режимов должен быть установлен либо на AC, либо на
DC.
• Там, где имеется несколько измерительных диапазонов, следует выполнить оценку
ожидаемого тока, чтобы гарантировать выбор достаточно большого диапазона.
• Если нельзя сделать никакой приблизительной оценки силы ожидаемого тока,
всегда следует выбирать наибольший имеющийся измерительный диапазон.
После этого диапазон можно уменьшить по необходимости. Если это совершенно
невозможно, ожидаемую силу тока можно рассчитать либо по закону Ома, либо
через связанные с эти законом мощность, напряжение и ток. Это необходимо,
поскольку большинство мультиметров имеют одно гнездо с плавким
предохранителем для токов, не превышающих определённую величину (например,
2 А), и одно гнездо без предохранителя для больших токов (например, 10 А).
Прим: Никогда не включайте амперметр в цепи, в которых ток превышает
назначенный диапазон (см. руководство к амперметру). После включения
амперметра в цепь всегда начинайте измерения с наибольшего диапазона в
Амперах и постепенно уменьшайте его. Это предотвратит повреждение
амперметра и даст результат в подходящих единицах (мА или А) без слишком
большого количества нулей в старших разрядах.
02-8
Характеристики электричества
Пример: Проверка резервного тока в автомобиле
• Проверка резервного тока является подходящей процедурой для обнаружения
неисправности, когда имеет место слабое напряжение аккумуляторной батареи
после того, как автомобиль простоял на стоянке длительное время.
• Современные автомобили обычно потребляют определённое количество тока
несмотря на то, что все системы выключены. Основными потребителями являются
модули управления, аудиосистемы и устройства аварийной сигнализации (для
поддержания памяти или для работы в то время, когда автомобиль заперт).
L1004_02007
• Проверьте, что выключатель зажигания и все другие потребители выключены, а
ключ вынут.
• Протрите верхнюю поверхность аккумуляторной батареи, чтобы ток не проходил
на его поверхность из-за загрязнения.
• Отключите отрицательный кабель аккумулятора и подключите амперметр между
отрицательной клеммой аккумулятора и кабелем.
• Переключите амперметр на измерение Ампер и выберите наибольший диапазон
силы тока.
• Проверьте показания амперметра и постепенно уменьшайте диапазон, чтобы
получить оптимальные показания в Амперах.
• Обратитесь к руководству по ремонту, чтобы интерпретировать результат.
Прим: Это только пример измерения тока. Чтобы измерить ток при обслуживании,
используйте соответствующее руководство по ремонту и SI E008/98.
02-9
Характеристики электричества
Сопротивление
• Сопротивление противодействует прохождению тока в цепи или ограничивает его.
Все цепи имеют некоторое сопротивление. Все проводники, подобные меди,
серебру и золоту, обладают некоторым сопротивлением прохождению тока. Мы
измеряем сопротивление в единицах, называемых Омами. Условным
обозначением Ома является греческая буква Ω (Omega = омега).
• Сопротивление всегда создаёт в проводнике нагрев. Нагрев зависит от
сопротивления и протекающего тока.
• Не всегда сопротивление - это плохо. В нормально работающей цепи с лампой
накаливания сама лампа обычно является единственным измеримым источником
сопротивления. Сопротивление в нити накала лампы препятствует прохождению
тока и нагревает нить до точки, когда нить начинает светиться.
• Во многих электронных приборах для уменьшения напряжения используются
калиброванные резисторы. Такие резисторы обычно обозначаются на
электрических схемах зигзагообразными линиями.
• Нежелательное сопротивление в цепи не даёт току полностью проходить через
неё и приводит к неправильной работе нагрузки или совсем не даёт нагрузке
работать. Чем больше сопротивление в цепи, тем меньше ток. Представленный
рисунок является иллюстрацией того, что сопротивление подобно сужению в
трубе. Сопротивление замедляет или ограничивает прохождение тока.
• Сопротивление можно измерить омметром (мультиметром). Во время измерения
измеряемый резистор должен быть полностью отделён от цепи. Омметр имеет
собственный источник напряжения и для определения сопротивления направляет
заданный ток через резистор.
ПРИМ: Испытательное напряжение омметра может вызвать взрыв надувных подушек
безопасности! Для проверки систем надувных подушек безопасности всегда
используйте функции бортовой диагностики!
L1004_02008
Сравнение сопротивления с сужением водопроводной трубы
1 Сопротивление в водопроводной трубе и в
электрической цепи
02-10
Характеристики электричества
Факторы, влияющие на сопротивление
Материал: Все материалы имеют удельное электрическое сопротивление, которое
указывает сопротивление в зависимости от поперечного сечения и длины
проводника. Обычно оно обозначается греческой буквой ρ (Rho = ро).
Например, медь обнаруживает удельное электрическое сопротивление, равное:
Ω⋅mm2
0,01786
m
Температура: Температура по-разному влияет на разные материалы. Например,
сопротивление меди и стали увеличивается с повышением температуры. При
нагревании этих материалов их электроны удерживаются на более бдизко
расположенных орбитах, что затрудняет переход электронов от одного атома к
другому. Материал, который проявляет такие свойства, называется резистором с
PTC (Positive Temperature Coefficient = положительный температурный
коэффициент). Если сопротивление падает по мере нагревания материала, он
называется резистором с NTC (Negative Temperature Coefficient = отрицательный
температурный коэффициент).
Размер: Вторым фактором, который влияет на сопротивление, является размер
материала, используемого в качестве проводника. Проводник большего размера
позволяет одновременно проходить большему числу электронов. В проводнике
меньшего размера одновременно может проходить меньше электронов. если в
качестве проводника используется провод, то чем он тоньше, тем больше его
сопротивление. По мере увеличения диаметра сопротивление уменьшается.
Длина: Последним фактором является длина провода. По мере увеличения длины
увеличивается также и сопротивление. Это происходит потому, что электронам
нужно проследовать через большее число атомов. Электроны, проходящие через
более короткие провода, встречаются с меньшим число атомов и испытывают
меньшее сопротивление.
Коррозия: Коррозия в цепи также оказывает воздействие на сопротивление.
Коррозия может происходить из-за попадания под воздействие таких элементов,
как соль, вода и грязь. Если имеет место коррозия, сопротивление увеличивается.
L1004_02009
Корродированная клемма
02-11
Характеристики электричества
Подготовка мультиметра для использования в качестве омметра
• Убедитесь, что щупы подключены к входным гнёздам для измерений
сопротивления в соответствии с их цветом.
• Переключатель рабочих режимов должен быть установлен на измерение
сопротивления.
• Мультиметр имеет собственный источник напряжения (обычно - батарейку на 9 В),
который обеспечивает напряжение, требуемое для измерения сопротивления.
• Например, шкала измерительного элемента с подвижной катушкой калибрована в
Омах. Для большинства аналоговых мультиметров перед снятием любых
измерений следует отрегулировать установку "0 Ω". Для этого следует
непосредственно соединить друг с другом оба щупа и выполнить регулировку
установки "0 Ω" посредством регулировочного устройства (см. руководство по
эксплуатации от изготовителя). Цифровые мультиметры выполняют эту
регулировку автоматически.
• Чем больше сопротивление, тем меньше соответствующий ток, который через него
проходит, вот почему шкала измерительного элемента с подвижной катушкой
начинается с ∞ Ω (бесконечное сопротивление). На другом конце шкалы находится
0 Ω (ноль Ом). Шкала омметра идёт в сторону, противоположную шкале
амперметра.
• Элементы и цепи, которые подлежат измерению, не должны находиться под
напряжением. Если пренебречь этим, неизбежны ошибки измерений, и, в худшем
случае, мультиметр будет необратимо испорчен.
Прим: Никогда не подключайте омметр к элементам, которые подключены к жгутам
проводов автомобиля (см. руководство к омметру). После подключения
омметра к проверяемому элементу всегда начинайте измерения с наибольшего
диапазона величины сопротивления и постепенно уменьшайте его. Это даст
результат, указанный в удобных единицах (kΩ или Ω) без ненужных нулей в
старших разрядах.
02-12
Характеристики электричества
Пример: Проверка в автомобиле датчика ECT
• Проверка сопротивления датчика ECT (Engine Coolant Temperature = температура
охлаждающей жидкости двигателя) является подходящей проверкой для
обнаружения неисправности, если подозревается неправильное указание
температуры на приборном щитке.
• Поскольку в некоторых автомобилях сигнал ECT используется для управления
двигателем, а также для управления действиями вентилятора охлаждения и
системы воздушного кондиционирования, возможно множество различных
претензий из-за неисправного датчика ECT.
L1004_02010
• Отключите датчик ECT.
• Переключите омметр на измерение сопротивления и выберите наибольший
диапазон сопротивления.
• Подключите омметр к обоим выводам датчика ECT.
• Проверьте показания омметра и постепенно уменьшайте диапазон, чтобы
получить оптимальные показания в Омах.
• Обратитесь к руководству по ремонту, чтобы интерпретировать результат.
02-13
Характеристики электричества
Электромагнетизм
• Когда через проводник протекает ток, вокруг проводника появляется магнитное
поле.
• Если проводник свёрнут в катушку, магнитное поле будет сгущаться внутри
катушки. Для выравнивания силовых линий магнитного поля внутрь катушки можно
вставить сердечник из мягкого железа. Это так называемый электромагнит.
• Этот принцип используется для всех электромагнитных устройств.
L1004_02011
1
Проводник
3
Катушка
2
Сердечник из мягкого железа
4
Магнитное поле
02-14
Характеристики электричества
Закон Ома
• Напряжение, ток и сопротивление определённым образом связаны друг с другом.
Важно понимать эту взаимосвязь и уметь применить её к электрическим цепям,
поскольку эта взаимосвязь является основой всей электрической диагностики.
• Георг Ом, учёный начала XIX века, обнаружил, что требуется один Вольт
напряжения, чтобы продвинуть один Ампер тока через сопротивление в один Ом.
Ток прямо пропорционален приложенному напряжению и обратно пропорционален
сопротивлению в базовой цепи. Закон Ома выражается в виде уравнения, которое
показывает взаимосвязь между
напряжением (обычно обозначается буквой U)
током (обычно обозначается буквой I) и
сопротивлением (обычно обозначается буквой R),
U = R x I или напряжение = сопротивление x ток
• На рисунке показана схема с источником питания на 12 В, сопротивлением 2Ω и
током 6 А.
• Если изменится сопротивление, изменится и ток.
L1004_02012
Иллюстрация Закон Ома
02-15
Характеристики электричества
Результат увеличения сопротивления

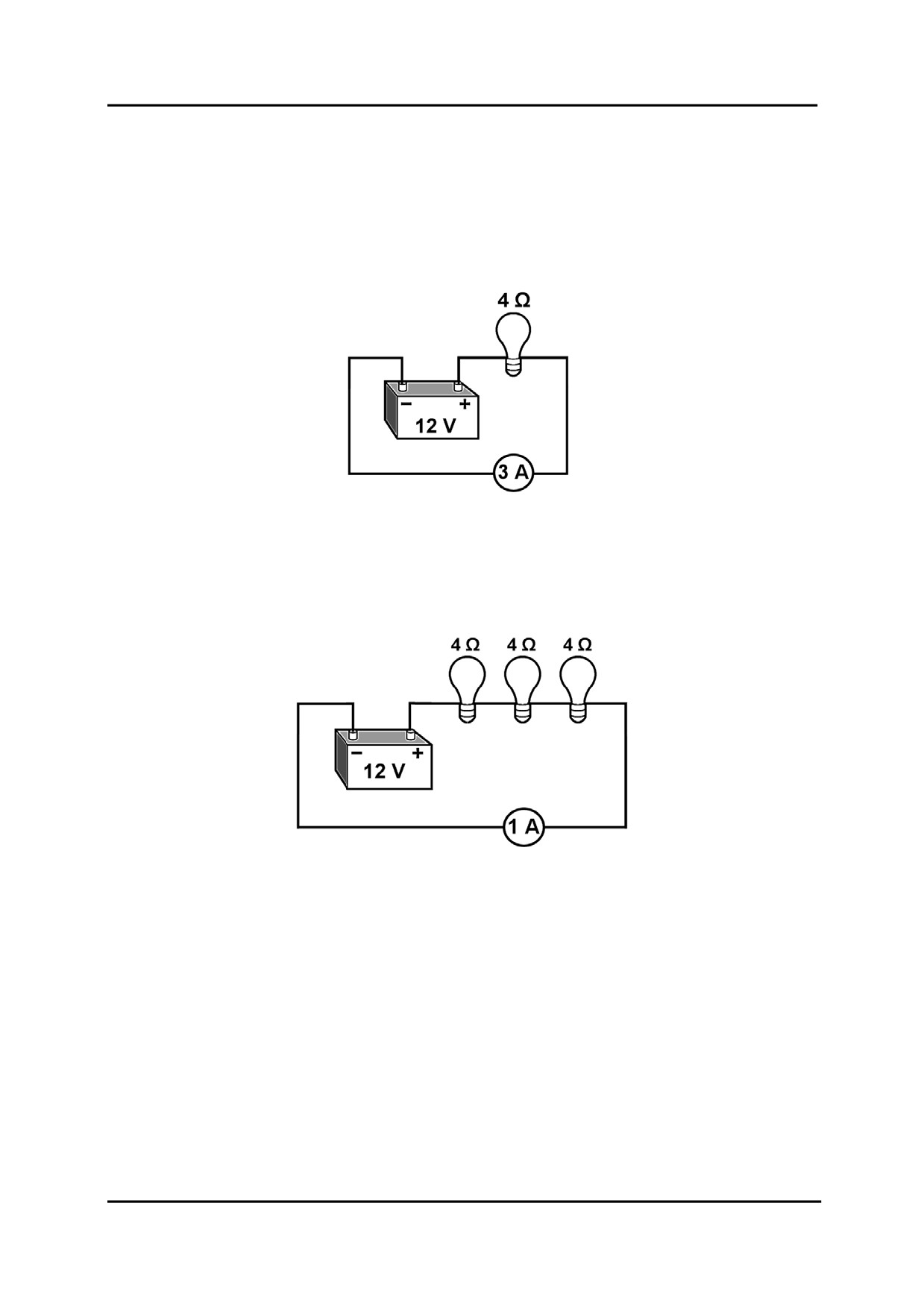

• На рисунке показано, что сопротивление увеличено до 4 Ω.
• Закон Ома утверждает, что ток обратно пропорционален сопротивлению.
• Как показано, ток уменьшился до 3 А.
L1004_02013
• На рисунке ниже сопротивление увеличилось до 12 Ω.
• Ток уменьшился до 1 А.
L1004_02014
• Если напряжение постоянно:
- ток уменьшается, если увеличивается сопротивление.
- ток увеличивается, если уменьшается сопротивление.
• Если сопротивление постоянно:
- ток увеличивается, если увеличивается напряжение.
- ток уменьшается, если уменьшается напряжение.
02-16
Характеристики электричества
Использование закона Ома в виде круга
• Очень просто запомнить основы законы Ома, если использовать закон Ома в виде
круга, показанного ниже. Горизонтальная линия означает «делится на», а
вертикальная линия означает «умножить». Закройте букву, представляющую то
значение, которое Вы пытаетесь определить.
• Если две из трёх величин для данной цепи известны, легко найти недостающую
величину. Просто подставьте значения тока, напряжения и сопротивления в
уравнение и найдите недостающее значение.
Чтобы определить
- Сопротивление: закройте R. Получившееся уравнение: U
I
(В делённое на A = Ω)
- Напряжение: закройте U. Получившееся уравнение: R I
(Ω умноженное на A = В)
- Ток: закройте I. Получившееся уравнение: U
(В делённое на Ω = A)
R
L1004_02015
Закон Ома в виде круга (U = R x I)
02-17
Характеристики электричества
Применение закона Ома
L1004_02016
Простая схема для применения закона Ома
U = 12 В, I = 3 A, R = ?
• Используйте закон Ома в виде круга для решения предложенной выше задачи. На
рисунке показана лампа накаливания в цепи, где ток, равный 3 А, продвигается
напряжением, равным 12 В. Мы хотим определить сопротивление. Вот как Вам
следует решать эту задачу:
R = U
I
R = 12B
3A
R = 4 Ω
L1004_02017
Закон Ома в виде круга (U = R x I)
02-18
Характеристики электричества
Мощность
Многие электрические устройства оцениваются по тому, какую мощность они
потребляют, а не по тому, какую мощность они создают. Потребляемая мощность
выражается в W (Watt = Ватт, Вт).
746 Вт = 1 английская лошадиная сила
735 Вт = 1 метрическая лошадиная сила
Соотношение между
- мощностью (обычно обозначаемой буквой P),
- напряжением (U) и
- током (I)
выражается формулой мощности:
P = U x I
Иначе говоря, Ватты равняются Вольтам, умноженным на Амперы.
Например, если суммарный ток в цепи равняется 10 А, а напряжение - 12 В, тогда:
P = 12 В x 10 A
P = 120 Вт
В любой цепи, если напряжение или ток увеличивается, то и мощность
увеличивается. Если напряжение или ток уменьшается, то и мощность
уменьшается.
Наиболее распространённым примером оценки в Ваттах является, вероятно,
лампа накаливания. Лампы накаливания классифицируются по количеству Ватт,
которое они потребляют.
L1004_02018
Формула мощности (P = U x I)
02-19
Характеристики электричества
Единицы измерений
Значения электрических величин часто очень большие или очень маленькие.
Значения электрических величин указываются числами метрической системы мер.
Используемые метрические меры - это Мега, кило, милли и микро.
Мега (М) означает один миллион. Например, цепь с сопротивлением один миллион
Ом можно записать как 1 000 000 Ом. Если сдвинуть десятичную запятую влево,
значение можно записать как 1 Мегом, или 1 MΩ.
Кило (к) заменяет одну тысячу. Цепь с напряжением двенадцать тысяч Вольт
можно записать как 12 000 Вольт. Или, при перемещении десятичной запятой на
три разряда влево, это можно записать как 12 киловольт, или 12 кВ.
Милли (м) означает одну тысячную. Цепь с током, равным 0,015 Ампер, можно
записать как 0,015 Ампер, или, переместив десятичную запятую на три разряда
вправо, это можно записать как 15 миллиампер, или 15 мА.
Микро (µ) означает одну миллионную. В целях разъяснения предположим, что
имеется цепь с током, равным 0,000015 Ампер. Переместив десятичную запятую
на шесть знаков вправо, теперь это можно записать как 15 микроампер, или 15µA.
1 000 000 Мега
100 000
10 000
1 000 Кило
100
10
1
0,1
0,01
0,001 Милли
0,0001
0,00001
0,000001 Микро
L1004_T02001
02-20
Электрическая цепь
Замкнутая электрическая цепь
• Электричество - это ток, протекающий через замкнутую электрическую цепь
(схему). Обычный современный автомобиль может иметь более 1000 независимых
электрических цепей. Некоторые из них очень сложные, но все они работают по
одним и тем же основным принципам.
• Для существования замкнутой цепи должен быть источник питания, проводник,
нагрузка и замыкание на землю. Большинство электрических цепей в автомобиле
содержат:
- Источник питания (аккумуляторную батарею или генератор)
- Проводник (провод или кабели)
- Заземляющий контур (шасси автомобиля или кабель заземления
аккумуляторной батареи)
- Нагрузку (лампу накаливания или электродвигатель)
- Защитное устройство (плавкий предохранитель)
- Устройство управления (переключатель или реле)
• Независимо от числа и расположения элементов, ток всегда протекает по
замкнутому контуру. В автомобильных электрических схемах ток проходит от
источника питания через электрическую нагрузку и обратно на землю. На рисунке
показан путь, по которому проходит ток в типичной автомобильной электрической
цепи.

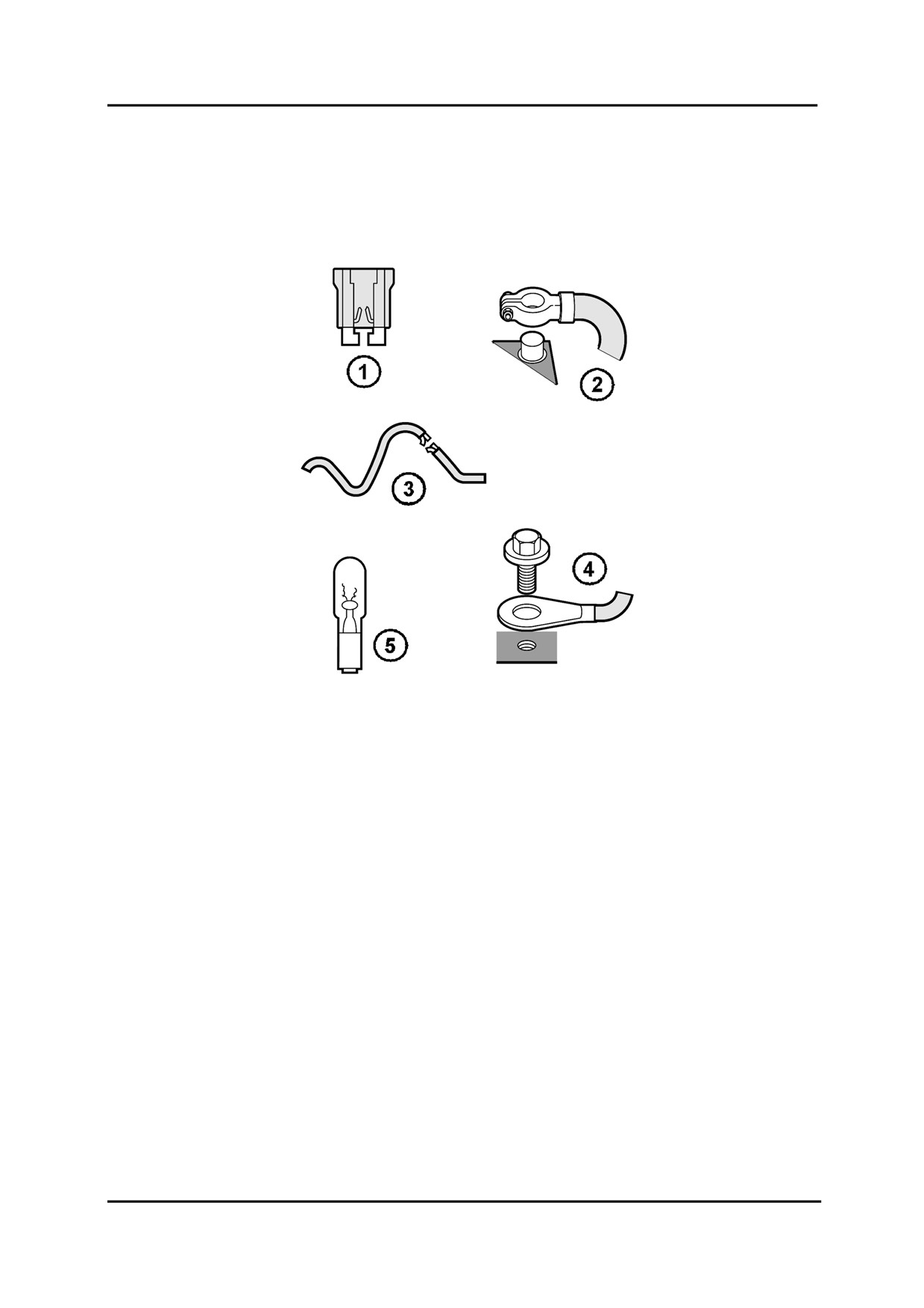

L1004_03001
Элементы типичной автомобильной электрической схемы
1
Источник питания
4
Выключатель (замкнут)
2
Проводник
5
Нагрузка
3
Плавкий предохранитель
6
Заземление шасси
03-1
Электрическая цепь
Проводник
• Любой материал, который позволяет току свободно протекать, является
проводником. Использование меди в качестве наиболее распространённого
проводника в автомобилях и некоторые из факторов, которые влияют на то, как
работает проводник, обсуждались ранее.
Источник напряжения
• Источник напряжения в цепи выдаёт электрическую энергию. Автомобильными
источниками питания являются аккумуляторные батареи и генераторы.
Устройство нагрузки
• Нагрузка преобразует ток в тепло, свет или движение. Примерами нагрузок
являются обогреватели заднего стекла (тепло), лампы накаливания (свет) и
электродвигатели (движение). Как показано на рисунке, условное обозначение
нагрузки представляет собой фару или другое осветительное устройство.
L1004_03002
Устройство нагрузки в цепи
1
Лампа (светится)
03-2
Электрическая цепь
Контур заземления
• Заземление замыкает контур обратно на источник питания. Напряжение имеет
самый низкий потенциал на стороне заземления цепи. В большинстве
автомобилей отрицательная сторона аккумуляторной батареи подключается к
земле.
• В автомобиле не имеет смысла для каждой системы иметь отдельные провода
заземления, возвращающиеся на аккумуляторную батарею. Большинство
автомобильных схем замыкается на «корпусную землю» (на массу). Заземление на
корпус использует в качестве обратной цепи к источнику питания кузов, двигатель
или раму. Сталь в этих деталях автомобиля обеспечивает прекрасную обратную
цепь для электрического тока.
L1004_03003
Заземление на корпус
03-3
Электрическая цепь
Устройства управления
• Устройства управления, такие как выключатели или реле, делают цепь более
удобной для использования, позволяя включать и выключать ток в определённых
точках цепи. Замкнутый выключатель в цепи замыкает контур и позволяет
проходить току. Размыкание выключателя разрывает контур и прекращает
прохождение тока.
• В простой цепи местонахождение выключателя не имеет значения. Как показано
на рисунке, если контур разорван, ток не может проходить. Даже если
выключатель распложен на стороне заземления, лампа не будет светиться, пока
цепь не будет замкнута.

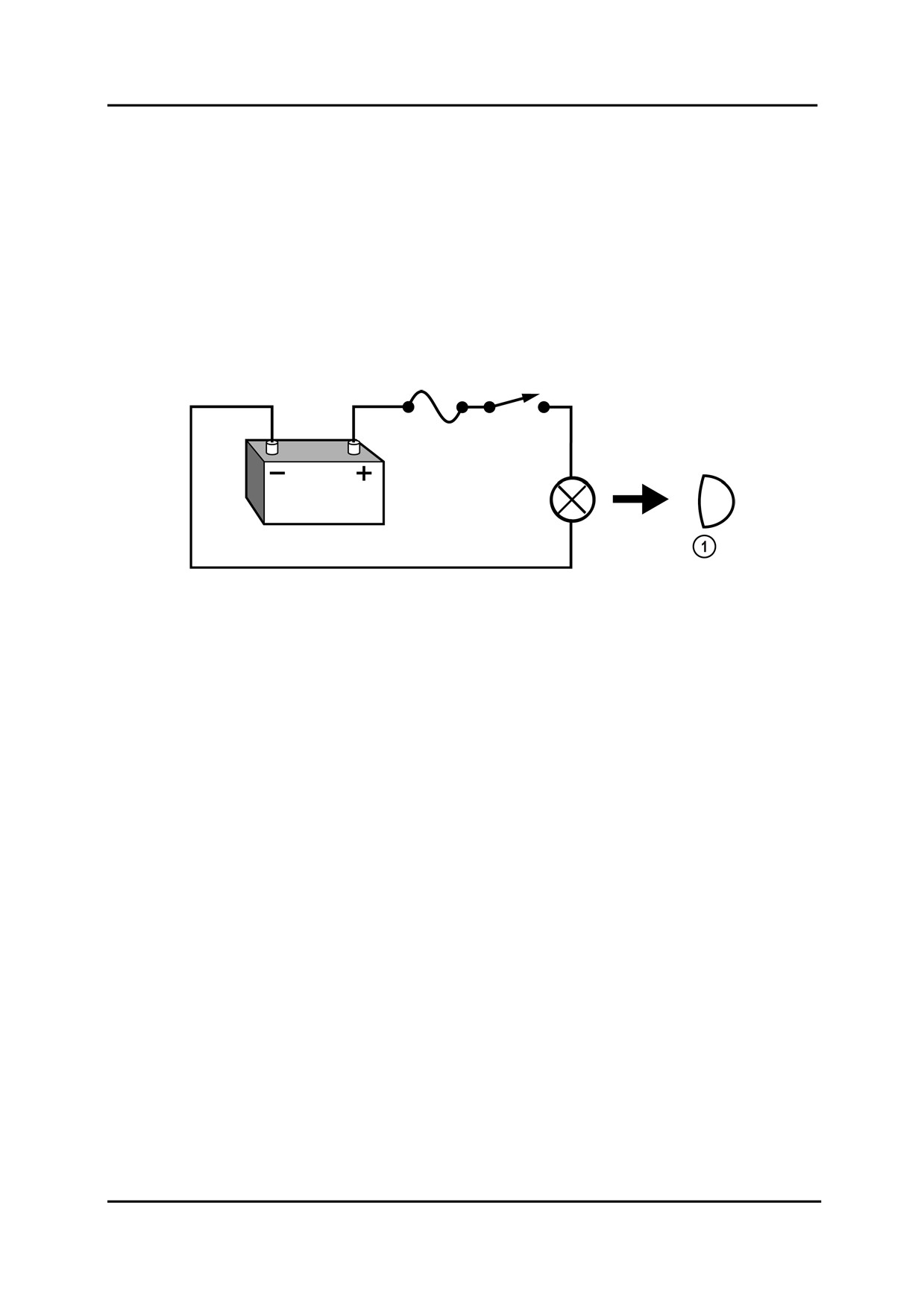

L1004_03004
1
Лампа (не светится)
Результат разомкнутого выключателя
03-4
Электрическая цепь
Устройства защиты электрических цепей
• Каждя электрическая цепь содержит одно или несколько устройств защиты
электрической цепи, чтобы предотвратить повреждение электрической проводки и
электронных элементов. Такими устройствами могут быть плавкие
предохранители, плавкие перемычки или их комбинация.

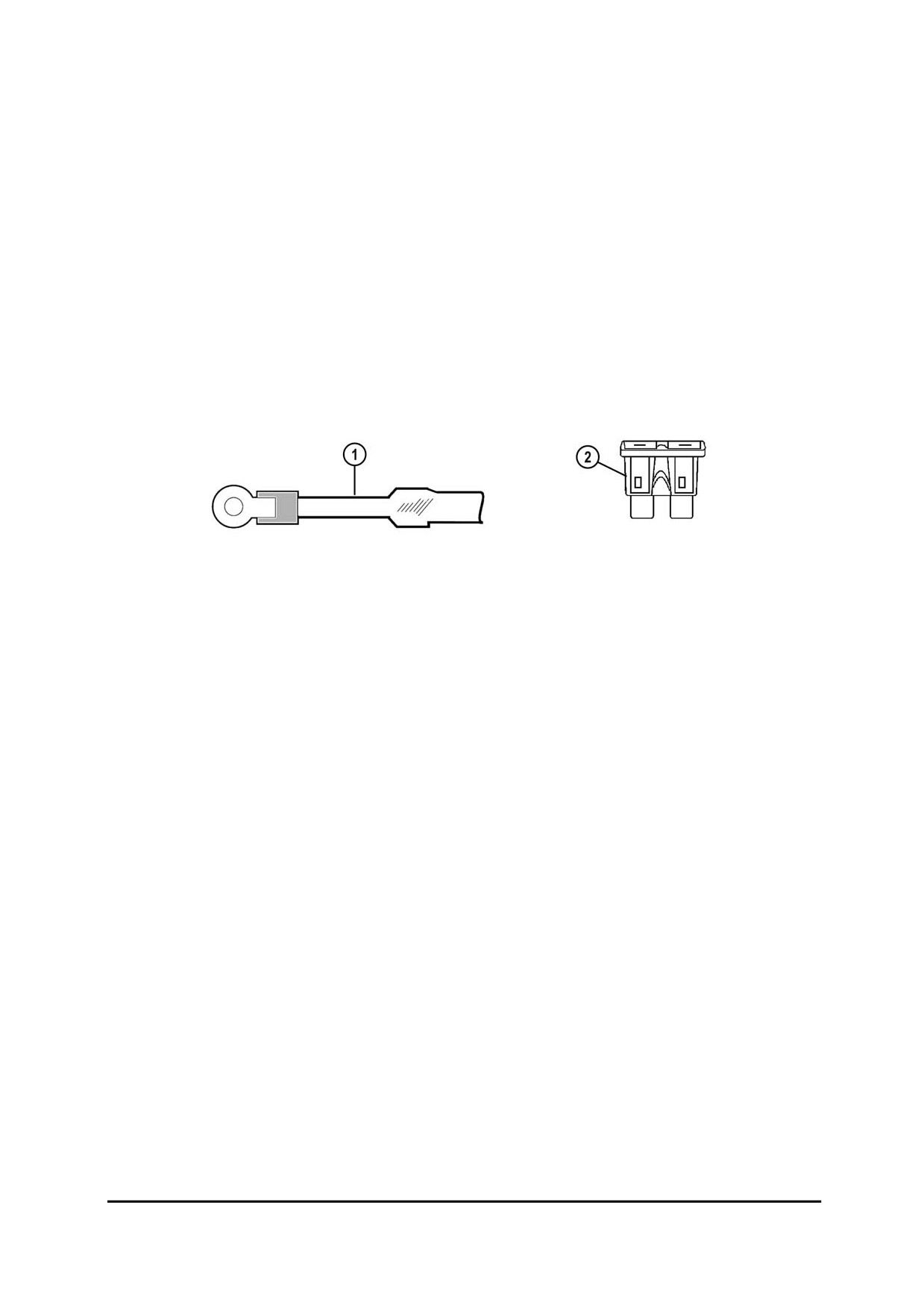

L1004_03005
Плавкий предохранитель и условное обозначение
03-5
Электрическая цепь
Последовательные цепи
• Последовательная цепь - это такая цепь, в которой имеется только один
замкнутый контур для прохождения тока. Как показано, когда выключатель в цепи
замкнут, ток может проходить только по одному контуру. Последовательные цепи
являются простейшим типом электрических цепей.
L1004_03006
1
Лампа (светится)
Падение напряжения
• Чтобы элементы или нагрузки в замкнутой цепи работали, они должны потреблять
определённое количество напряжения. «Падение» напряжения описывает то
напряжение, которое потребляется при прохождении через нагрузку. Падение
напряжения происходит только тогда, когда проходит ток.
• Истраченное напряжение (энергия) преобразуется в тепло или движение. В случае
простой цепи с лампой падение напряжения в лампе заставляет её светиться
(напряжение, преобразованное в тепло). Если дополнительные нагрузки или
лампы подключаются последовательно, напряжение падает пропорционально в
каждом устройстве.
• В нагрузке с наибольшим сопротивлением напряжение падает в наибольшей
степени, а суммарное падение напряжения в последовательной цепи равняется
напряжению источника питания.
• Иногда падение напряжения представляет собой неисправность в цепи. Например,
сопротивление, порождаемое корродированными проводами или разъёмами,
может потреблять напряжение, предназначенное нагрузке.
03-6
Электрическая цепь
Падение напряжения в последовательной цепи
L1004_03007
• В последовательной цепи напряжение падает пропорционально в каждой нагрузке,
когда протекает ток. Добавление в цепь нагрузок уменьшает имеющееся
напряжение. Например, добавление лишней лампы, подключаемой
последовательно, приводит к тому, что все лампы становятся тусклыми.
• В цепи с одной нагрузкой эта единственная нагрузка потребляет всё напряжение
источника. Измерение напряжения покажет 12 В до нагрузки и 0 В после неё.
Нагрузка потребляет все 12 В.
• В последовательной цепи с двумя нагрузками напряжение делится между
нагрузками пропорционально их сопротивлению. После падения напряжения в
первой нагрузке (обе нагрузки имеют одинаковое сопротивление), для второй
нагрузки остаётся 6 В. Это напряжение падает в последней нагрузке, оставляя 0 В.
В этом примере каждая нагрузка снижает напряжение на 6 В. Если
просуммировать все падения напряжения,
сумма составит 12 В (6 В + 6 В = 12 В).
Сумма всех падений напряжения должна равняться напряжению источника
питания.
03-7
Электрическая цепь
Пример: Падения напряжения в стартере автомобиля
• Проверка падения напряжения в стартере является подходящей процедурой для
обнаружения неисправности, если недостаточная скорость стартера или
недостаточное напряжение в системе во время запуска вызывают проблемы с
запуском, несмотря на то, что аккумуляторная батарея в порядке.
• Бесполезно измерять сопротивление в проводе стартера, потому что даже малые
сопротивления могут вызывать очень большое падение напряжения в процессе
прохождения большого тока к электродвигателю стартера (закон Ома!).
• Большое падение напряжения в системе стартера всегда приводит к потере
мощности, потому что мощность пропорциональна напряжению.
L1004_03008
L1004_03009
03-8
Электрическая цепь
• Сначала определите падение напряжения на положительной стороне: Подключите
красный щуп вольтметра к положительной клемме аккумуляторной батареи, а
чёрный щуп - к положительному контакту стартера.
• Переключите вольтметр в режим DC 20 В.
• Отметьте значение падения напряжения (на положительной стороне) при запуске
двигателя.
• Теперь определите падение напряжения на отрицательной стороне: Подключите
красный щуп вольтметра к корпусу стартера, а чёрный щуп - к отрицательной
клемме аккумулятора.
• Снова включите вольтметр в режиме DC 20 В.
• Отметьте значение падения напряжения (на отрицательной стороне) при запуске
двигателя.
• Теперь просуммируйте оба падения напряжения (положительное и
отрицательное), чтобы определить полное падение напряжения.
• Для интерпретации результата используйте руководство по ремонту или таблицу
из главы 03 «Таблицы общих измерений».
03-9
Электрическая цепь
Ток в последовательной цепи
L1004_03010
• В последовательной цепи имеется только один контур для прохождения тока. Ток
проходит через каждую нагрузку и возвращается в аккумуляторную батарею через
заземление. Поскольку в последовательной цепи для тока имеется только один
путь, разрыв в любом месте цепи (разрыв называется обрывом цепи) прекращает
прохождение тока.
• Каждая нагрузка обладает некоторым сопротивлением прохождению тока. Чем
больше нагрузок подключается последовательно, тем выше суммарное
сопротивление в цепи и тем меньше ток. Это означает, что величина тока в цепи
зависит от величины напряжения источника, а также от сопротивления цепи.
Сопротивление в последовательной цепи
L1004_03011
• Чтобы определить суммарное сопротивление в последовательной цепи,
просуммируйте отдельные сопротивления. Не имеет значения, в каком месте цепи
находится сопротивление. Например, показанная цепь имеет сопротивление 18Ω.
Расчёт таков: 10Ω + 8Ω = 18Ω.
• В последовательных цепях применимо только следующее уравнение:
RC =R
+
R
+
R
..... (R
C = суммарное сопротивление цепи; R1,2,3 = отдельные
1
2
3
резисторы)
03-10
Электрическая цепь
Параллельная цепь
L1004_03012
• Параллельная цепь - это такая цепь, в которой имеется более одного контура для
прохождения тока. Несмотря на то, что напряжение, ток и сопротивление
продолжают влиять на параллельные цепи, как и на последовательные цепи, их
воздействие отличается от простой последовательной цепи.
• В параллельной цепи в каждую ветвь подаётся одинаковое напряжение.
Добавление ветвей не снижает напряжения. Иначе говоря, каждая ветвь
параллельной цепи действует как отдельная последовательная цепь.
• Большинство цепей (схем) в автомобиле являются параллельными.
Параллельные цепи имеют одно большое достоинство: Если в одной из нагрузок
или ветвей обнаруживается высокое сопротивление, остальные ветви продолжают
работать нормально.
Напряжение в параллельной цепи
• Напряжение, прилагаемое к каждой из ветвей параллельной цепи, такое же, как
напряжение источника питания. Падение напряжения в каждой из нагрузок на
представленном рисунке также одинаково.
03-11
Электрическая цепь
Ток в параллельной цепи
L1004_03013
• Если цепь содержит более одного контура, ток в каждой ветви может быть разным
(в зависимости от сопротивления каждой ветви), но напряжение, подаваемое в
каждую ветвь, не меняется.
• На рисунке показана типичная параллельная цепь. Ток делится на две ветви в
месте соединения, а каждая ветвь имеет собственную нагрузку и отдельный контур
заземления. В параллельных цепях совокупный ток равен сумме токов всех
ветвей. Итак, в этом примере цепи суммарный ток равен 4 А + 2 А, или 6 А. Если в
одной параллельной цепи обнаруживается высокое сопротивление, это не
оказывает воздействия на другие ветви.
• В параллельной цепи добавление ветвей и нагрузок, подключаемых параллельно,
увеличивает суммарный ток, потому что имеется больше контуров для
прохождения тока.
• Эта характеристика параллельных цепей объясняет, почему установка
дополнительного оборудования после продажи автомобиля может вызвать
проблемы. Неправильное включение этих устройств (стереосистем, аварийных
сигнализации и т.д.) в существующие цепи может настолько увеличить ток, что
предохранители расплавятся.
• В параллельных цепях применимо только следующее уравнение для тока:
I
I
+
I
+
I
..... (I
C =
1
2
3
C = суммарный ток в цепи; I1,2,3 = ток ветви)
03-12
Электрическая цепь
Сопротивление в параллельной цепи
L1004_03014
Расчёт суммарного сопротивления в параллельных цепях немного более сложен.
Определение суммарного сопротивления в параллельных цепях может быть
нецелесообразно, так что лучше просто помнить, что в параллельных цепях
суммарное сопротивление цепи меньше самого малого сопротивления. Например,
на показанном рисунке наименьшее сопротивление равно 6Ω, а общее
сопротивление цепи составляет 4Ω.
Простейший расчёт выполняется путём деления напряжения источника питания
цепи на совокупное потребление тока каждой ветви (с помощью закона Ома).
Напряжение источника питания равно 12 В. Потребление тока одной ветви
составляет 2 А, а другой ветви - 1 А.
Суммарное потребление цепи составляет 1A + 2 A = 3A
Затем с помощью закона Ома можно рассчитать общее сопротивление цепи:
12B
=
4Ω
3A
Другим способом определения сопротивления параллельной цепи является:
1
1
1
1
=
+
+
KK K
R R
R
R
C
1
2
3
R
= общее сопротивление в цепи;
R
=
резисторы
C
1,2,3...
Таким образом, представленный расчёт можно выполнить также с использованием
соответствующего уравнения сопротивления:
1
1
1
1
=
+
R
=
C
R
R
R
1
1
C
1
2
+
R
R
1
2
1
1
1
12Ω
R
=
=
=
=
=
4Ω
C
1
1
2
1
3
3
+
+
6Ω
12Ω
12Ω
12Ω
12Ω
03-13
Электрическая цепь
Сопротивление в комбинированной (параллельно-последовательной)
цепи
L1004_03015
Чтобы рассчитать общее сопротивление R
C комбинированной цепи, необходимо
разбить систему на части и сначала рассчитать параллельный участок. Это так
называемое эквивалентное сопротивление R
e.
На рисунке резисторы R
1 и R2 соединены параллельно.
Эквивалентное сопротивление R
e будет рассчитываться с помощью формулы для
сопротивления в параллельных цепях:
1
1
1
1
=
+
R
=
e
R
R
R
1
1
e
1
2
+
R
R
1
2
1
1
1
12Ω
R
=
=
=
=
=
4Ω
e
1
1
2
1
3
3
+
+
6Ω
12Ω
12Ω
12Ω
12Ω
После этого можно добавить последовательные сопротивления R
3 и R4 и
эквивалентное сопротивление R
e, чтобы получить общее сопротивление RC.
R
=
R
+
R
+
R
R
=1Ω +5Ω + 4Ω= 10Ω
C
3
4
e
C
03-14
Электрическая цепь
Распространённые неисправности цепей
Замыкание на землю
• Замыкание на землю - это ненужный контур между положительной стороной и
стороной заземления цепи. Когда это происходит, ток проходит мимо
предполагаемой нагрузки, потому что электрический ток всегда старается пройти
по пути меньшего сопротивления.
• Поскольку сопротивление, оказываемое нагрузкой, уменьшает величину
протекающего в цепи тока, короткое замыкание может допустить прохождение тока
большой величины. Избыточный ток обычно размыкает (или плавит)
предохранитель. На рисунке короткое замыкание обходит как разомкнутый
выключатель, так и нагрузку, и проходит прямо на землю.
L1004_03016
03-15
Электрическая цепь
Замыкание на источник питания
• Замыкание на источник питания также является непредусмотренным контуром для
прохождения тока. На представленном рисунке контур обходит выключатель в
цепи и идёт прямо на нагрузку. Это заставляет лампу светиться, даже несмотря на
то, что выключатель разомкнут.
L1004_03017
03-16
Электрическая цепь
Обрыв цепи
• Удаление либо источника напряжения, либо проводника со стороны заземления
обрывает цепь. Поскольку больше нет замкнутого контура, ток не проходит, и цепь
является «оборванной». На показанном рисунке выключатель размыкает цепь и
прекращает прохождение тока.
L1004_03018
03-17
Электрическая цепь
Примеры разомкнутых цепей
• Некоторые размыкания являются преднамеренными, а другие -
непреднамеренными. На рисунке показаны некоторые примеры
непреднамеренных обрывов цепей.
L1004_03019
1
Расплавленный предохранитель
4
Отключение от заземления
2
Отключение от источника напряжения
5
Перегоревшая лампа
3
Оборванный провод
03-18
Электрическая цепь
Высокое сопротивление
• Самопроизвольные повышения сопротивления в электрических цепях вызывают
большое падение напряжения и приводят к нескольким неисправностям,
например, к тусклому свечению лампочек, замедленному движению
электродвигателей или сигналам помех.
• Даже малое сопротивление может вызвать большое падение напряжения, в
зависимости от протекающего тока (закон Ома).
• Простейшим способом проверить наличие высокого сопротивления является
измерение падения напряжения в проводниках, ведущих к положительной или
отрицательной клемме аккумуляторной батареи, когда есть ток (см. главу 03
«Падение напряжения»).
Потери по току
• Автомобили потребляют определённое количество тока, несмотря на то, что
зажигание выключено, автомобиль заперт, а все потребители - выключены
(например, PCM (Powertrain Control Module = модуль управления силовым
агрегатом), часы, радио).
• Иногда потребление тока превышает заданную величину, что приводит к
пониженному напряжению аккумуляторной батареи или плохому запуску.
• Чтобы обнаружить устройство, которое потребляет слишком много тока
(соответствующее значение обычно указано в литературе по ремонту):
- выполните проверку резервного тока (глава 02),
- попытайтесь отделить потребителя, выделив проблемный жгут проводов,
- отсоедините подозрительного потребителя и повторно проверьте резервный
ток.
03-19
Электрическая цепь
Таблицы общих измерений
Обычные размеры проводов
• Чтобы предотвратить перегрев кабелей или их перегорание обязательно нужно
точно рассчитать необходимые размеры проводов.
• Для модернизации любой электрической системы сначала следует выполнить
расчёт всех потребителей тока. После этого можно определить надлежащий
размер проводов по приведённой ниже таблице.
• Некоторые изначально установленные провода имеют меньшие размеры, чем
указано в таблице ниже из- за того, что они не используются постоянно (например,
кабель стартера).
Таблица для определения сечения проводов
сечение провода
макс. постоянный ток (при
макс. постоянный ток (при
[мм²]
темп. окр. среды +30°C)
темп. окр. среды +50°C)
[A]
[A]
1,0
19
13,5
1,5
24
17
2,5
32
22,7
4,0
42
29,8
6,0
54
38,3
10,0
73
51,8
16,0
98
69,6
25,0
129
91,6
35,0
158
112
50,0
198
140
70,0
245
174
95,0
292
207
120,0
344
244
L1004_T03001
Таблица для постоянного тока в системах проводки автомобилей, рассчитанных на 12 В
(VDE 0298, Часть 4)
03-20
Электрическая цепь
Таблица обычного падения напряжения в автомобилях
Провод
макс. падение напряжен.
макс. падение напряж .
в положит. проводе [В]
в замкнутой цепи [В]
(1)
(2)
провода для освещения < 15Вт
0,3
0,6
провода для освещения >15Вт
0,5
0,9
провода к главной фаре
0,3
0,5
провод от генератора к аккумулят.
0,4
0,4
главный повод к эл/двиг. стартера
0,5
1,0
провод к выкл.соленоида стартера
1,4
1,7
разные провода
0,5
1,5
(1) = измеряется между + аккумулятора и потребл.уст-вом при номин.емкости и напряжении
(2) = полное падение напряжения между аккумулятором и потребл. устройством (добавлены
положительный и отрицательный провода) при номин. емкости и напряжении
L1004_T03002
Рекомендуемое падение напряжения в системах на 12 В
03-21
Электрическая цепь
Замечания:
03-22
Основы электрооборудования Электрические / электронные элементы
Электронные устройства в автомобиле
• Электроника, что касается напряжения, тока, сопротивления и мощности,
подчиняется тем же законам природы, что и электрика.
• Термином «электроника» определяется технология, которая связана с
электрической проводимостью в вакууме, газах или полупроводниках.
• Электронные элементы с полупроводниками, применяются для переключения,
возбуждения и управления электрическим током без задержки и без всякого
механического перемещения контактов.
• Помимо функциональных преимуществ, эти устройства или схемы имеют более
высокую надёжность, не требуют технического обслуживания, а также меньше
размером и легче.
• Благодаря низкому рабочему напряжению, полупроводниковые устройства
особенно удобны для автомобильных устройств. С применением этой технологии
функционирование и эффективность многих электрических элементов значительно
улучшились.
• Ремонт самих электронных полупроводниковых устройств невозможен. Задачей
технического специалиста по автомобилям является выявление неисправной
детали или узла методами целенаправленной диагностики с использованием
тестового оборудования и электрических схем.
04-1
Электрические / электронные элементы Основы электрооборудования
Устройства управления
Переключатели
• Переключатели в цепи служат в качестве устройств выключения/включения,
замыкая или размыкая цепь. Переключатели могут управляться вручную или
приводиться в действие автоматически на основе состояния цепи или автомобиля.
• Переключатели могут быть нормально разомкнутыми или нормально замкнутыми.
Нормально разомкнутый переключатель означает, что в положении покоя (без
подачи питания) он размыкает цепь. Нормально замкнутый переключатель
означает, что в положении покоя он замыкает цепь.
L1004_04001
Простой переключатель
1
Вход
4
Контакт
2
Поворотный механизм
5
Выход
3
Защёлка
• Выключатель с защёлкой на поворотном механизме является переключателем
простейшего типа. Он либо размыкает, либо замыкает цепь.
• Переключатели имеют один или несколько полюсов (входов) и выходных позиций
(выходов). Например, однополюсный двухпозиционный переключатель один вход и
два выхода. Галетный переключатель имеет две или более защёлок, которые
работают синхронно (механически связаны) под воздействием одного средства
управления. На следующем рисунке показаны три типа переключателей.
04-2
Основы электрооборудования Электрические / электронные элементы
Однополюсный однопозиционный переключатель
L1004_04002, L1004_04003
1 Вход
2
Выход
Однополюсный двухпозиционный переключатель
L1004_04004
1
Вход
2
Выход
04-3
Электрические / электронные элементы Основы электрооборудования
Переключатель с самовозвратом
• Переключатель с самовозвратом имеет подпружиненный контакт; пружина не даёт
контакту замкнуть цепь.
• Типичным примером переключателя с самовозвратом является кнопка звукового
сигнала. Когда кнопка нажата, подаётся звуковой сигнал. При отпускании кнопки
контакт размыкается и звук прекращается.
L1004_04005
Работа переключателя с самовозвратом
1
Кнопка управления
4
Контакты
2
Пружина
5
От источника питания
3
Динамик
Резисторы
• Резисторы используются в электронных цепях для понижения напряжения и тока.
Это может быть необходимо для подачи в определённые части электронной схемы
именно того напряжения или тока, который фактически требуется.
• Имеются резисторы с разными величинами электрического сопротивления.
Величина сопротивления указывается на резисторе цветной маркировкой
(кольцами). Имеются резисторы различных типов, которые могут выдержать ток
большей или меньшей величины.
L1004_04006
04-4
Основы электрооборудования Электрические / электронные элементы
Диоды
• Существует множество типов диодов, используемых в автомобильных
устройствах. Диоды используются для:
- выпрямления - преобразования AC в DC (простые диоды)
- контроля за всплесками и провалами напряжения, которые могли бы повредить
полупроводниковые схемы (диоды Зенера)
- индикаторов на приборной панели: LED (Light Emitting Diode = светодиод)
- регулировки напряжения
• Диод является полупроводниковым устройством, используемым для
предотвращения прохождения тока в нежелательном направлении или по
нежелательному контуру. Диоды часто изготавливаются из специально
обработанного оксида кремния, который действует как изолятор, пока к нему не
будет приложено достаточное напряжение нужной полярности. Когда имеется
напряжение нужного направления (полярности), диод превращается в проводник, и
в цепи проходит ток. Если напряжение или ток проходят в неправильном
направлении, диод остаётся изолятором и блокирует прохождение тока.
• Если превысить назначенный ток блокировки (в направлении блокировки), диод
будет повреждён.
L1004_04007
Обыкновенный диод и его условное обозначение
1
Положительный полюс (анод)
2
Отрицательный полюс (катод)
04-5
Электрические / электронные элементы Основы электрооборудования
Светодиоды
• Светодиоды излучают свет, когда ток протекает в направлении прохождения
сигнала.
• как и простые диоды, они блокируют прохождение тока в обратном направлении.
L1004_04008
Условное обозначение светодиода
Диоды Зеннера
• Особым типом диода является диод Зеннера (стабилитрон). Диод Зеннера также
блокирует прохождение тока в одном направлении, но если превышается заданное
напряжение (так называемое напряжение Зеннера), диод Зенннера работает как
проводник.
• Превышение тока блокировки не повредит диод Зеннера, в отличие от обычного
диода.
• После падения напряжения ниже напряжения Зеннера диод Зеннера снова
блокирует ток, пока снова не будет превышено напряжение Зеннера.
• Диоды Зеннера используются для стабилизации напряжения
L1004_04009
Условное обозначение диода Зеннера
04-6
Основы электрооборудования Электрические / электронные элементы
Конденсаторы
• Конденсаторы поглощают или накапливают электрические заряды. Конденсатор
сделан из одной или нескольких электропроводных пластинок и
неэлектропроводного материала между ними. Постоянный ток не может проходить
через конденсатор, а переменный ток - может.
• Слабое прохождение постоянного тока, которое всё же имеет место, полезно для
поглощения всплесков напряжения, предотвращая искрение между
размыкающимися контактами. Конденсаторы служат также в качестве фильтров
подавления помех в аудиоустройствах. Конденсаторы оцениваются в единицах,
называемых Фарадами (Ф). Ёмкость обычно обозначается буквой С.
L1004_04010
Конденсатор и его условное обозначение
04-7
Электрические / электронные элементы Основы электрооборудования
Транзисторы
• Транзисторы - это полупроводниковые устройства с тремя выводами. Очень
маленький ток или малое напряжение могут управлять значительно большим
током, проходящим через другие два вывода. Это значит, что транзисторы можно
использовать в качестве усилителей и переключателей.
• Три слоя транзистора - это эмиттер, база и коллектор. База очень тонкая и
обладает меньшей проводимостью, чем эмиттер и коллектор. Чрезвычайно
маленький ток база-эмиттер вызывает прохождение значительно большего тока
коллектор-эмиттер.
• Когда разница напряжений между базой и эмиттером менее 0,6 В, транзистор
закрыт. Если разница напряжение увеличивается до 0,6 В, транзистор
открывается, и ток проходит через нагрузку и через транзистор от коллектора к
эмиттеру.
• Другим достоинством транзистора является то, что ослабление тока базы может
управлять током, поступающим потребителю. Например, освещение приборов
регулируется светорегулятором очень малых размеров, который управляет
лампочками посредством транзистора.
NPN-транзистор
• Среди множества различных типов транзисторов, наиболее часто используемым в
автомобильных схемах является транзистор с NPN - переходом (Negative-Positive-
Negative = негативный - позитивный - негативный переход).
L1004_04011
NPN-транзистор и его условное обозначение
1
Отрицательный
4
Коллектор
2
Положительный
5
База
3
Отрицательный
6
Эмиттер
04-8
Основы электрооборудования Электрические / электронные элементы
Использование NPN-транзистора в схеме
L1004_04012
1
Направление прохождения тока
04-9
Электрические / электронные элементы Основы электрооборудования
PNP-транзистор
• Другим типом транзистора является транзистор с PNP - переходом (Positive
Negative Positive = позитивный - негативный - позитивный переход). PNP-
транзистор работает подобно NPN-транзистору, за исключением того, что
меняется направление прохождения тока база-эмиттер.
L1004_04013
PNP-транзистор и его условное обозначение
1
Положительный
4
Коллектор
2
Отрицательный
5
База
3
Положительный
6
Эмиттер
04-10
Основы электрооборудования Электрические / электронные элементы
Использование PNP-транзистора в схеме
L1004_04014
1
Направление прохождения тока
04-11
Электрические / электронные элементы Основы электрооборудования
Защита цепи
• В некоторые моменты в цепи может возникать большой ток. Без каких-либо
средств защиты цепи короткое замыкание позволит проходить всему количеству
тока. Если ток превышает величину, которую предполагалось переносить по
данной цепи, провода могут перегреться и сгореть.
• Каждая электрическая цепь содержит одно или несколько устройств защиты
электрической цепи, чтобы предотвратить повреждение электрической проводки и
электронных элементов. Такими устройствами могут быть плавкие
предохранители, плавкие перемычки или их комбинация. Некоторые компьютеры в
автомобиле защищают себя, выключаясь при перегрузке или тогда, когда
напряжение превышает указанное в технических требованиях.
L1004_04015
Распространённые устройства защиты цепи (не в натуральную величину)
1
Плавкая перемычка
2
Плавкий предохранитель
04-12
Основы электрооборудования Электрические / электронные элементы
Плавкие предохранители
Плавкие предохранители являются съёмными устройствами с двумя выводами,
соединёнными проводником, которое должно расплавиться, когда будет превышен
указанный номинал тока. Плавкие предохранители следует заменить после
устранения проблемы в цепи.
Существует четыре типа плавких предохранителей: патронный плавкий
предохранитель, сильноточный плавкий предохранитель (максипредохранитель),
со стандартным ножевым контактом и с миниатюрным ножевым контактом
(минипредохранитель). Предохранители с ножевым контактом наиболее широко
распространены и имеют определённый номинал тока. На них имеется цветная
маркировка. Они имеют постоянную маркировку номиналом тока и номиналом
напряжения. Два паза в корпусе плавкого предохранителя позволяют техническому
специалисту проверить падение напряжения, имеющееся напряжение или
целостность.
Плавкие предохранители сконструированы таким образом, что если ток достигает
определённого уровня, металл плавится и разрывается, вызывая обрыв цепи. Это
размыкает цепь и защищает провода и элементы схемы от прохождения
чрезмерного тока.
Плавкие предохранители классифицируются по способности выдержать силу тока.
Например, плавкий предохранитель на 10 А размыкается, если ток в цепи
значительно превышает 10 А в течение определённого времени.
Никогда не заменяйте плавкий предохранитель на предохранитель с более
высоким номиналом. Всегда сверьтесь с руководством по ремонту или с
руководством владельца, чтобы убедиться, что вы заменяете каждое устройство
защиты цепи точно на указанный эквивалент.
L1004_04016
Типы плавких предохранителей
1
Патронный плавкий предохранитель
4
Тип с миниатюрным ножевым контактом
2
Максипредохранитель
(минипредохранитель)
3
Плавкий предохранитель со стандартным
ножевым контактом
04-13
Электрические / электронные элементы Основы электрооборудования
Плавкий предохранитель в цепи, используемый как защитное устройство
L1004_04017
04-14
Основы электрооборудования Электрические / электронные элементы
Плавкие перемычки
• Плавкая перемычка устанавливается вблизи источника напряжения. Плавкая
перемычка обычно защищает большие участки проводки автомобиля там, где
плавкие предохранители нецелесообразны. Если случается перегрузка, более
слабый калибровочный провод плавится и размыкает цепь до того, как может
произойти повреждение.
L1004_04018
Подключение плавкой перемычки
1
Тонкий провод
4
Плавкая перемычка выгорает на этом
2
Место соединения
участке, когда через неё проходит
3
Разъём цепи
слишком большой ток
04-15
Электрические / электронные элементы Основы электрооборудования
Основные принципы электромагнетизма
Принцип движущей силы
• Когда ток проходит через проводник в магнитном поле, создаётся механическая
сила, пропорциональная величине тока и силе магнитного поля.
• Эта сила наиболее велика, если ток и магнитное поле перпендикулярны друг
другу.
• Этот принцип используется для преобразования электрической энергии в
механическую работу.
Индукция
• Когда электрический проводник пересекает силовые линии магнитного поля
постоянного тока, в проводнике индуцируется напряжение. Не имеет значения,
остаётся ли магнитное поле неподвижным, а проводник вращается, или наоборот.
• Любой ток, получаемый от индукции, является переменным током.
• Этот принцип используется для преобразования механической силы в
электрическую энергию.
• Например, этот принцип широко используется в датчиках ABS (Antilock Brake
System = антиблокировочная система тормозов).
L1004_04019
1
Ротор датчика ABS
3
Магнит
2
Катушка
04-16
Основы электрооборудования Электрические / электронные элементы
Трансформация
• Для преобразования низкого напряжения в высокое или наоборот используются
трансформаторы. Трансформатор состоит из двух обмоток и железного
сердечника.
• Подобно действию принципа индукции, переменное магнитное поле способно
индуцировать энергию в проводнике (катушке). Но вместо движущегося магнита,
переменное магнитное поле создаётся переменным напряжением в так
называемой первичной обмотке железного сердечника.
• Вторая обмотка (вторичная обмотка), которая находится не том же железном
сердечнике, что и первичная обмотка, получает магнитный поток, который
возбуждает напряжение в проводнике вторичной обмотки.
• Этот принцип работает только при переменном токе, потому что только
изменяющееся магнитное поле способно индуцировать напряжение.
• Напряжение и сила тока во вторичной обмотке пропорциональны напряжению и
силе тока первичной обмотки и зависят от числа витков в первичной и вторичной
обмотке.
• Немного витков первичной обмотки и много витков вторичной обмотки создают
повышенное напряжение и пониженную силу тока во вторичной обмотке.
• Много витков первичной обмотки и немного витков вторичной обмотки создают
пониженное напряжение и повышенную силу тока во вторичной обмотке.
04-17
Электрические / электронные элементы Основы электрооборудования
Катушка зажигания
• Катушка зажигания является разновидностью трансформатора. Для создания
искры сначала возбуждается первичная обмотка. В первичной обмотке медленно
нарастает магнитное поле, но напряжение, создаваемое во вторичной обмотке,
пока ещё недостаточно для запуска искры.
• Тогда, чтобы вызвать искру, первичная катушка выключается, и теперь очень
быстро меняющийся магнитный силовой поток индуцирует даже более высокое
напряжение во вторичной обмотке, которая способна выдать достаточно высокое
для создания искры напряжение.
• Это объясняет, почему выключение питания первичной обмотки, в конце концов,
создаёт искру.
L1004_04020
1
Аккумуляторная батарея
7
Прерыватели контактов
2
Выключатель зажигания
8
Кулачок
3
Первичная обмотка
9
Распределитель
4
Катушка зажигания
10
Блок вакуумной мембраны
5
Вторичная обмотка
11
Ручка распределителя зажигания
6
Конденсатор для предотвращения
12
Свеча зажигания
искрения на прерывателях контактов
04-18
Основы электрооборудования Электрические / электронные элементы
Электромагнитные устройства
Реле
• Реле - это электрический переключатель, который использует малый ток для
управления большим током. Как показано, реле состоят из цепи управления,
электромагнита, якоря и набора контактов.
• Подача небольшого тока в цепь управления возбуждает электромагнит, который
перемещает якорь. Перемещение якоря либо размыкает, либо замыкает контакты,
смонтированные на якоре.
• Реле часто используются для защиты переключателя для большего тока
(например, выключателя звукового сигнала) и для сокращения пути от источника
питания к потребителю (например, проводу стартёра).
• Большинство обычных реле - это нормально разомкнутые реле (управляющий ток
замыкает контакт) и нормально замкнутые реле (управляющий ток размыкает
контакт).
L1004_04021
Реле
1
От источника питания
4
К нагрузке
2
От источника питания
5
Заземление (цепь управления)
3
Нормально замкнутый контакт
04-19
Электрические / электронные элементы Основы электрооборудования
Применение реле
L1004_04022
1
От выключателя зажигания
3
Реле топливного насоса
2
От аккумуляторной батареи
4
Электродвигатель топливного насоса
Обычно используемые наименования контактов реле
86
входной управляющий ток (+)
85
выходной управляющий ток (-)
88
входной рабочий ток (нормально
разомкнутые реле)
88a
выходной рабочий ток (нормально
разомкнутые реле)
87
входной рабочий ток (нормально
замкнутые реле)
87a
выходной рабочий ток (нормально
замкнутые реле)
04-20
Основы электрооборудования Электрические / электронные элементы
Соленоиды
• Соленоиды - это электромагниты с подвижным сердечником или плунжером.
Сердечник преобразует электрический ток в механическое движение. На рисунке
показано типичное применение соленоида в автомобиле - механизм
дистанционного управления защёлкой багажного отделения.
L1004_04023
Работа соленоида
1
Источник напряжения
4
Сердечник или плунжер
2
Переключатель с самовозвратом
5
Земля
3
Главная защёлка
04-21
Электрические / электронные элементы Основы электрооборудования
Электродвигатели
• Электродвигатели - это устройства, которые преобразуют электрическую энергию
в механическое движение. Электрические двигатели должны соответствовать
широкому спектру эксплуатационных требований, которые включают запуск,
ускорение, работу, торможение, фиксацию и остановку нагрузки.
• На рисунке показана конструкция простого электродвигателя постоянного тока,
который состоит из подковообразного постоянного магнита с катушкой из витков
провода (ротора), установленной таким образом, что она может вращаться между
северным и южным полюсами магнита. Коллектор меняет направление подачи
тока в обмотку на обратное при каждом полуобороте. Ротор вращается благодаря
силе, воздействующей на проводник, несущий ток в магнитном поле.
• Иногда постоянный магнит заменяется электромагнитом для создания магнитного
поля (так называемого возбуждающего поля).
• Если обмотка так называемого возбуждающего поля подключена к ротору
последовательно, то электродвигатель является электродвигателем с
последовательным возбуждением.
• Если катушка возбуждающего поля подключена параллельно обмотке ротора, то
это электродвигатель параллельного возбуждения.
L1004_04024
Работа электродвигателя
1
Постоянный магнит
4
Аккумуляторная батарея
2
Ротор
5
Проводник
3
Коллектор
04-22
Основы электрооборудования Электрические / электронные элементы
Генераторы
• Генератор преобразует механическую энергию двигателя в электрическую
энергию. Генератор вырабатывает переменный ток в соответствии с принципом
индукции.
• Из-за того, что генераторы вырабатывают переменный ток, внутренний
выпрямитель преобразует переменный ток в постоянный, как упоминалось ранее.
• В общем случае, генератор можно проверить путём снятия показаний напряжения
между В+ (положительной клеммой аккумуляторной батареи) и землёй:
Напряжение должно повыситься после запуска двигателя, что указывает на
работающий генератор.
L1004_04025
Типичный генератор переменного тока
04-23
Электрические / электронные элементы Основы электрооборудования
Выпрямление
• Автомобильные системы используют постоянный ток из-за того, что
аккумуляторная батарея может хранить только постоянный ток.
• Переменный ток, вырабатываемый генератором, должен быть преобразован.
Выпрямление - это процесс преобразования переменного тока в постоянный.
• Для выпрямления АС в DC используются диоды.

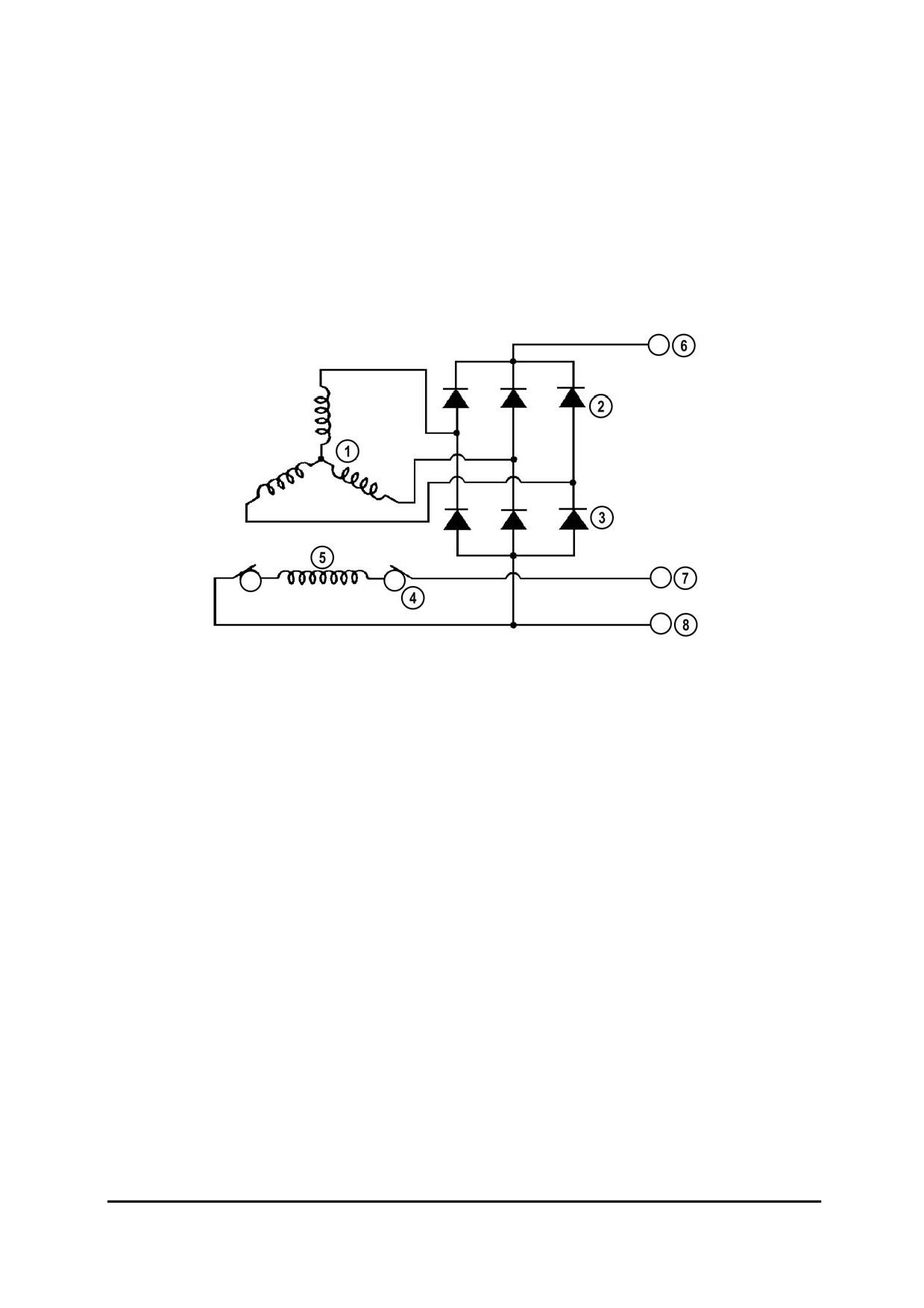

L1004_04026
1
Обмотки статора
6
Выход (+)
2
Диоды положительной стороны
7
Вход тока возбуждающего поля (поля
3
Диоды отрицательной стороны
ротора)
4
Токосъёмное кольцо
8
Земля
5
Обмотка ротора
04-24
Основы электрооборудования Электрические / электронные элементы

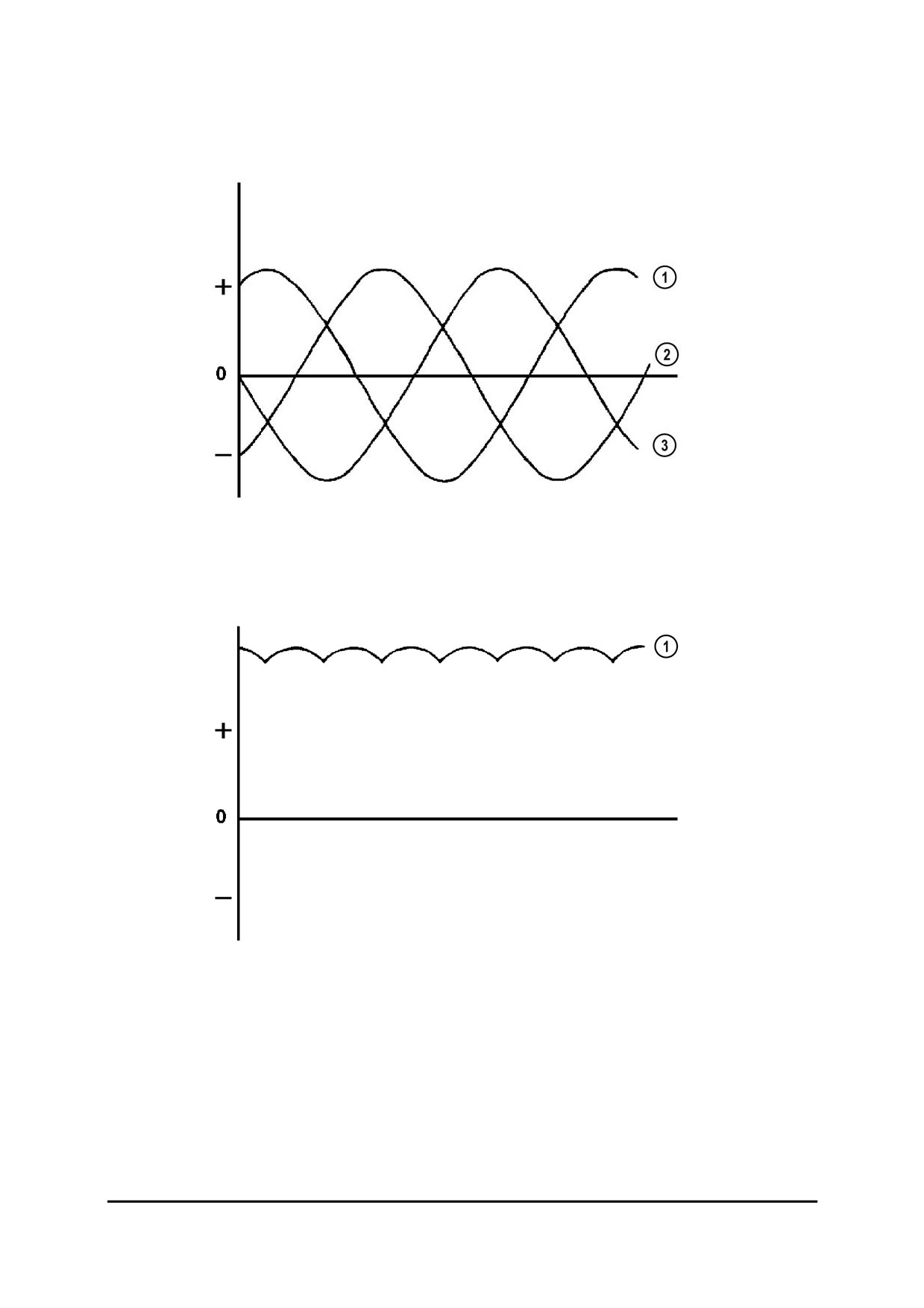

Осциллограмма выпрямления
L1004_04027
1
Фаза В (не выпрямленная)
3
Фаза А (не выпрямленная)
2
Фаза С (не выпрямленная)
L1004_04028
1 Сигнал двухполупериодного выпрямления
04-25
Электрические / электронные элементы Основы электрооборудования
Регулятор напряжения
• Регулятор напряжения поддерживает напряжение, подаваемое в цепь подзарядки
аккумулятора на заданном уровне, исключая скачки напряжения и перегрузки,
порождаемые генератором. Поскольку генератор подключается непосредственно к
аккумулятору, перегрузка может вызвать возгорание. Обычно регуляторы
напряжения представляют собой одно целое с генератором. В автомобилях,
выпускавшихся до середины 70-х, регулятор напряжения был отдельным узлом.
• Когда регулятор обнаруживает слишком высокое напряжение, он уменьшает ток
поля возбуждения и контролирует напряжение аккумуляторной батареи. Когда
напряжение аккумуляторной батареи падает ниже заданной величины, регулятор
снова увеличивает ток поля возбуждения.
• В общем случае, аккумуляторной батарее на 12 В требуется для подзарядки около
14 В. Если генератор снижает обороты или останавливается, регулятор
напряжения прекращает подачу тока в обмотку возбуждения.
• Регулятор ограничивает напряжение заряда до 14,7 В + 0,3 В, чтобы
предотвратить чрезмерную дегазацию электролита и повреждение электрических
элементов.
• Современные системы генераторов под названием Smart Charge управляются
PCM. PCM рассчитывает требуемый ток возбуждающего поля в соответствии с
частотой вращения коленчатого вала двигателя, температурой окружающей среды
(электролита аккумулятора), текущими потребностями, запросом на мощность
двигателя и состоянием аккумуляторной батареи. Выходной сигнал от PCM
усиливается транзистором в генераторе и управляет полем возбуждения.
04-26
Основы электрооборудования Электрические / электронные элементы
Аккумуляторная батарея
L1004_04029
Аккумуляторная батарея и её условное обозначение и условное обозначение
Всегда заменяйте аккумуляторную батарею тем же типом батареи, потому
что система заряда согласована с типом аккумуляторной батареи.
Проверьте, пригодно ли зарядное устройство для заряда аккумуляторной
батареи соответствующего типа, прежде чем её заряжать.
• Двумя распространёнными типами используемых в автомобилях аккумуляторных
батарей являются тип «с небольшим обслуживанием» и тип «не требующий
обслуживания». Не требующие технического обслуживания аккумуляторные
батареи полностью герметизированы и не требуют добавления воды.
Аккумуляторные батареи, требующие небольшого обслуживания, или стандартные
свинцовые аккумуляторные батареи, не герметизированы и требуют
периодической проверки уровня воды.
04-27
Электрические / электронные элементы Основы электрооборудования
Свойства аккумуляторной батареи
В процессе запуска аккумуляторная батарея снабжает электричеством элементы
электродвигателя стартера, зажигания и топливной системы. Аккумуляторная
батарея обеспечивает всё питание автомобиля, когда двигатель выключен. Если
автомобиль работает, аккумуляторная батарея служит дополнительным
электрическим источником, когда потребности автомобиля временно превышают
производительность системы зарядки.
Аккумуляторная батарея вырабатывает электричество посредством химической
реакции между положительными и отрицательными пластинами, погружёнными в
водный раствор серной кислоты.
Когда батарея полностью заряжена, химическая разность потенциалов между
положительными и отрицательными пластинами велика. На одной из клемм
имеется избыток электронов. По мере разряда аккумуляторной батареи пластины
становятся более одинаковыми - разница потенциалов (напряжение) падает.
Зарядка аккумуляторной батареи порождает химическую реакцию, которая
увеличивает разность потенциалов пластин. Полностью заряженная
аккумуляторная батарея выдаёт от 12,7 В до 12,9 В.
Автомобильные аккумуляторные батареи делаются разных размеров, чтобы
соответствовать потребностям многообразных применений. Ёмкость
аккумуляторной батареи обычно даётся в CCA (Cold Cranking Ampere = ток
холодного пуска). ССА указывает величину тока, которую может подавать
аккумуляторная батарея при -17.8°C (0°F) в течение 30 сек, одновременно
поддерживая напряжение 7,2 В, и после 90 секунд сохранения напряжения 6 В.
Если на аккумуляторной батарее отмечен только номинал в Амперах, он указывает
CCA.
В некоторых регионах мира аккумуляторные батареи оцениваются в Ah (Ampere-
Hours = ампер-часы). Ампер-часы определяют, сколько тока может дать
аккумуляторная батарея за 20 часов при 25°C (77°F), одновременно поддерживая
напряжение 10,5 В. Аккумуляторная батарея на 100 Ah может подавать ток 5 А в
течение 20 часов. Средняя автомобильная аккумуляторная батарея имеет ёмкость
приблизительно 60 Ah (ампер-часов).
Аккумуляторная батарея состоит из нескольких положительных пластин,
отрицательных пластин, сепараторов, электролита и аккумуляторного ящика.
Аккумуляторный ящик разделён на элементы, при этом один элемент
вырабатывает приблизительно 2,1 В. Это означает, что каждая аккумуляторная
батарея состоит из 6 элементов. Ёмкость аккумуляторной батареи
обусловливается материалом (например, свинец /сурьма или серебро / кальций) и
числом (обычно 5-14) пластин.
04-28
Основы электрооборудования Электрические / электронные элементы
Резервная ёмкость
• Резервная ёмкость определяется длительностью интервала времени в минутах, в
течение которого полностью заряженная аккумуляторная батарея может
разряжаться при 25 А, прежде чем напряжение элементов аккумуляторной батареи
упадёт ниже 1,75 В на один элемент. Оценка резервной мощности указывает,
сколько времени можно вести автомобиль с включёнными фарами, если откажет
система зарядки.
Обслуживание аккумуляторной батареи
• Аккумуляторные батареи с небольшим обслуживанием:
- Следует долить в электролит дистиллированную воду до максимального
уровня.
- Не переполняйте аккумулятор, потому что электролит содержит сильно
агрессивную кислоту.
• Все аккумуляторные батареи:
- Проверьте состояние аккумуляторной батареи соответствующим прибором для
испытаний; если заряд слишком слабый, подзарядите аккумуляторную батарею
и снова проверьте состояние. Если состояние остаётся слишком плохим,
замените аккумуляторную батарею.
- Очистите клеммы аккумуляторной батареи инструментом для чистки штырей
аккумулятора или наждачной бумагой, чтобы избежать слишком большого
сопротивления в соединении между аккумулятором и клеммами.
- Покройте клеммы аккумулятора смазкой, чтобы предотвратить коррозию.
- Протрите верх аккумуляторной батареи, чтобы предотвратить разряд током
утечки.
04-29
Электрические / электронные элементы Основы электрооборудования
Система распределения электропитания
• Распределение электропитания обычно начинается в распределительной коробке
автомобиля. Распределительная коробка сильноточного питания содержит
сильноточные плавкие предохранители и может находиться под капотом рядом с
аккумуляторной батареей. Слаботочные плавкие предохранители обычно
находятся на соединительной панели предохранителей, которая может
размещаться почти в любом месте автомобиля в зависимости от изготовителя.
Оба блока предохранителей предназначены для крепления плавких
предохранителей и подачи электропитания в несколько цепей.
• В современных автомобилях блок предохранителей компонуется цепями, идущими
непосредственно от аккумуляторной батареи, и цепями, которые управляются
выключателем зажигания. Чтобы уменьшить число проводов в блоке
предохранителей, единственная аккумуляторная цепь и единственная цепь
зажигания могут подключаться к объединительной шине для распределения
электропитания в многочисленные системы через несколько плавких
предохранителей.
04-30
Основы электрооборудования Электрические / электронные элементы
JB - Комбинир. распред. коробка (Распред. коробка с плавкими предохранит.)
L1004_04030
1
Источник напряжения
19
Реле
2-8
Реле
20-33 Плавкие предохранители
9-18 Плавкие предохранители
04-31
Электрические / электронные элементы Основы электрооборудования
Замечания:
04-32
Электрические схемы
Общие положения
• Электрическая схема подробно показывает всю проводку, все элементы и
заземления электрической системы автомобиля. Электрическая схема подобна
карте электрической системы автомобиля, показывающей, как подключены все
цепи и элементы. Вам следует всегда обращаться к электрической схеме, чтобы
наметить рациональную процедуру обнаружения неисправности, а также снятия и
ремонта разъёмов.
Цветовые коды проводов
• Используемая в автомобильных электрических системах проводка имеет цветовые
коды для идентификации. Рядом с каждым проводом на электрической схеме
помещается буквенный код. Эти коды помогают опознать нужный провод в
автомобиле.
• Провода не всегда окрашены в один цвет. Двухцветные провода обычно
обозначаются двумя буквами. Если на электрической схеме указаны две буквы
кода, тогда первая буква представляет основной цвет провода, а вторая буква
обозначает цвет маркировочных знаков (полосок, точек или символов #).
• Например, провод, обозначенный кодом B/R, имеет чёрный цвет с красными
маркировочными знаками. Провод GY/O - серый с оранжевой полоской или
маркировочными знаками. Чёрный провод с белой полосой обозначается кодом
B/W. Всегда обращайтесь к электрической схеме за текущей информацией о
цветовой кодировке проводов.
Чтение электрической схемы
Всегда читайте и анализируйте электрическую схему, прежде чем пытаться
устранить электрическую неполадку. Тщательный анализ схемы и способность
заранее определить её нормальную работу экономит время и силы. Знание того,
где выполнить измерения, помогает избежать ненужного снятия и замены
элементов.
Для чтения электрической схемы используйте следующую методику:
- Убедитесь, что Ваша электрическая схема соответствует автомобилю, с
которым Вы работаете.
- Тщательно просмотрите раздел Общих сведений, чтобы сориентироваться в
цветовой кодировке проводов, типовых разъёмах, точках заземления и т.п.
- Выделите участок электрической схемы, который содержит проблемную цепь
или элемент. Найдите точку заземления элемента и проследите цепь до
источника питания. Убедитесь, что вы можете проследить всю замкнутую цепь
от источника питания через все плавкие предохранители, переключатели, реле
и т.п. к элементу и обратно к источнику питания через заземление.
- Определите, включена ли цепь последовательно, параллельно, с заземлённым
переключателем, с заземлённой нагрузкой и т.п.
- Определите заранее нормальную работу схемы. Разбейте схему на участки
меньшего размера и найдите удобную точку для проверки схемы или
проблемного элемента.
- Найдите точку проверки в автомобиле и оцените теоретически напряжение, ток
или сопротивление в этой точке. Проверьте схему с помощью соответствующего
тестового устройства (омметра, вольтметра, амперметра и т.п.). Соответствуют
ли результаты проверки ожидавшимся Вами величинам работы цепи или
техническим характеристикам из руководства по ремонту?
05-1
Электрические схемы
Типовые электрические схемы Mazda
Титульный лист
• Для идентификации прилагаемой электрической схемы на титульном листе указан
соответствующий VIN (Vehicle Identification Number = идентификационный номер
автомобиля), дата выпуска, номер электрической схемы, код языка и
спецификация автомобиля (например, LHD (Left Hand Drive = левостороннее
управление), RHD (Right Hand Drive = правостороннее управление)).
Прим: Всегда проверяйте, чтобы это был самый последний выпуск электрической
схемы.
L1004_05001
1 Соответствующие идентификационные
3 Номер электрической схемы (брошюры)
номера автомобилей (VIN)
4 Код языка и код даты выпуска
2 Дата выпуска
5 Спецификация автомобиля
05-2
Электрические схемы
Содержание
• После предупреждений, рекомендаций и предисловия даётся содержание.
Электрические схемы, как правило, разносятся по следующим разделам:
GI
Общие сведения
Y
Точки заземления
W
Схема электрических соединений
A - U
Принципиальная схема системы/Размещение разъёмов
X
Общие разъёмы
JB
Полная электрическая схема распределительной коробки
PI
Указатель деталей
L1004_05002
05-3
Электрические схемы
Идентификационные номера автомобилей (VIN)
• В этом разделе перечисляются коды VIN автомобилей, которым соответствует
электрическая схема.
L1004_05003
Цветовая кодировка проводов
• Начиная с 1990 года выпуска моделей, для указания цветовых кодов проводов
используются только заглавные буквы. Если на проводе используются два цвета,
оба цветовых кода разделяются знаком « / » (косой чертой). Первый код указывает
основной цвет. Второй код указывает цвет полосок.
L1004_05004
05-4
Электрические схемы
Оглавление
• Оглавление даёт более подробный список содержимого, что позволяет
техническому специалисту найти номер страницы нужной электрической схемы
определённой подсистемы.
L1004_05005
05-5
Электрические схемы
GI Общие сведения
• В этом разделе даются указания, как использовать и читать электрическую схему.
Он содержит полезную информацию по следующим главам:
Содержание электрических схем
• Список содержимого даёт более подробное разъяснение того, какую информацию
можно найти в конкретных разделах.
Точки заземления
• Здесь указано, как пронумерованы замыкания на корпус для поиска по ссылке в
разделах «Точки заземления» и «Принципиальные схемы системы».
Принципиальная схема системы/Схема разъёмов
• На этих страницах разъясняется, как обращаться со следующими обозначениями,
данными в конкретных электрических схемах и изображениях разводки контактов
разъёмов:
- название системы
- код разъёма
- номера точек заземления (замыкания на массу)
- цветовая кодировка проводов и условные обозначения жгутов
- условные обозначения разъёмов
- экранированные провода
- условные обозначения токов
- многоканальная связь
- код системы
- номера для перекрёстных ссылок
05-6
Электрические схемы
Схема разводки
• Каждая электрическая схема сопровождается схемой разводки, на которой
показаны места размещения соответствующих электрических элементов внутри
автомобиля.
Условные обозначения жгутов
• На принципиальной схеме системы каждый код цвета проводки сопровождается
условным обозначением жгута в скобках «()», которое состоит из букв и цифр.
Условное обозначение жгута даёт информацию о местоположении и назначении
определённого провода (например, передний жгут, жгут двигателя).
Условные обозначения
• На электрической схеме все электрические и электронные элементы показаны
условными изображениями. В данном разделе даётся таблица всех
электрических/электронных устройств, на которые ссылаются электрические
схемы. В таблице указаны изображения, названия и характеристики этих
элементов.
Используемые в брошюре сокращения
• В списке сокращений расшифровываются все сокращения, используемые на
электрических схемах.
Основные процедуры для электрической системы
• В данном разделе указывается, как обращаться со жгутами проводов, разъёмами,
электрическими элементами и мультиметрами.
05-7
Электрические схемы
Y Точка заземления
• Раздел Y - Точка заземления - предоставляет помощь в определении замыканий
на землю (на массу) определённых электрических цепей.
L1004_05006
05-8
Электрические схемы
• Кроме электрической схемы и изображения разводки разъёмов, добавлена
иллюстрация, которая помогает найти в автомобиле точки заземления (замыкания
на массу).
L1004_05007
05-9
Электрические схемы
W Электрическая схема соединений
• В разделе W даётся общий вид электрической сети и обеспечение плавкими
предохранителями отдельных электрических цепей. Здесь также имеется
информация о том, как подаётся электропитание: прямо от аккумулятора (B+) или
через выключатель зажигания (положение IG1, IG2, ACCessory или Start).
• В текстовых полях, где даются названия определённых электрических систем,
имеются также коды, присвоенные соответствующим участкам электрических схем
(А-1, А-2 и т.д.).
L1004_05008
05-10
Электрические схемы
A - U Принципиальные схемы системы/Размещение разъёмов
• Это настоящие электрические схемы. Они охватывают все электрические и
электронные системы автомобиля, начиная с системы зарядки и запуска (раздел
А) и заканчивая распределением контактов DLC (Data Link Connector = разъём
передачи данных) (раздел U).
• В заголовке даётся название подсистемы автомобиля. В случае различий в
технических характеристиках автомобиля, которые должны быть отмечены, эти
различия также будут даны в заголовке.
• Нижняя часть разбита на секции, где даются определённые системные указате-ли
(например, А2-01). Все разъёмы данной электрической схемы, которые име-ют
системный указатель, показаны в нижних секциях с указан. цветов проводки.
Прим: Разъёмы всегда показаны со стороны жгута, если не утверждается обратное!
L1004_05009
05-11
Электрические схемы
• Как и в разделе Y «Точки заземления», каждая электрическая схема и
изображение распределения разъёмов сопровождаются иллюстрацией, которая
помогает найти в автомобиле разъёмы и оплётки проводов.
L1004_05010
05-12
Электрические схемы
X Общие разъёмы
• В скоросшивателе после раздела электрических схем находятся изображения всех
общих разъёмов. Общие разъёмы связывают вместе отдельные жгуты и, в
зависимости от типа автомобиля, аккумуляторную батарею, распределительную
коробку и выключатель зажигания.
• Общие разъёмы обозначаются буквой Х в сочетании с номером.
L1004_05011
05-13
Электрические схемы
JB Полная система проводки комбинированной распределительной коробки
• На этой странице показана распределительная коробка с плавкими
предохранителями. Все разъёмы, обозначенные JB и определённым номером,
подключаются к этой комбинированной распределительной коробке. На первой
странице раздела JB показана внутренняя структура комбинированной распре-
делительной коробки, все плавкие предохранители, подача питания, а также
отдельные разъёмы JB и их связь с опред. предохранителями и между собой.
L1004_05012
05-14
Электрические схемы
• На второй странице комбинированная распределительная коробка показана с
указанием положения разъёмов JB.
• Кроме того, показаны сами разъёмы JB и соответствующие цвета проводки.
Прим: В зависимости от типа автомобиля, может быть несколько плавких
предохранителей, реле и распределительных коробок (например,
распределительная коробка аккумуляторной батареи - BJB, PJB или FB - в
моторном отсеке). Способ их описания и изображения на электрической схеме
очень похож на раздел JB.
L1004_05013
05-15
Электрические схемы
AI
Алфавитный указатель
• Алфавитный указатель (или Указатель деталей PI) является последним разделом
электрической схемы.
L1004_05014
05-16
Электрические схемы
Модифицированная структура
• Начиная с принятия к производству модели Mazda3, организация различных
разделов электрической схемы была приведена в соответствие с новой структурой
руководства по ремонту. В содержании электрических схем модели Mazda3 даётся
сравнение обычной и модифицированной структуры.
L1004_05015
05-17
Электрические схемы
Электрические схемы модели Tribute (только на CD)
• Для электрических схем модели Tribute компания Mazda приняла всемирную
унифицированную систему структуризации. Структура формируется не по
разделам (GI, Y, W, A - U, ...), а по группам (1, 2, 3, …). Номера групп составляют
первую цифру номера страницы.
• обозначения и цвета проводов указываются иначе, чем на всех других
электрических схемах компании Mazda.
• Электрические схемы модели Tribute составляют дополнительный раздел,
касающийся проверки элементов, который не предусмотрен в обычных
электрических схемах компании Mazda.
• Среди электрических схем модели Tribute нет раздела «W Схема электрических
соединений».Вместо этого здесь есть заголовок «Общий вид жгутов
электропроводки» (группа 100-00-06) с указателем.
100-00-00 Содержание
L1004_05016
05-18
Электрические схемы
100-00-01 Обзор систем
• Как и «Указатель систем», «Обзор систем» даёт более подробный список
содержимого, что позволяет техническому специалисту найти номер страницы
нужной электрической схемы определённой подсистемы.
L1004_05017
05-19
Электрические схемы
100-00-02 Указатель
• Для определения местоположения определённых элементов в электрических
схемах предоставляется алфавитный указатель.
L1004_05018
05-20
Электрические схемы
100-00-03 Введение
• Как и раздел «GI Общие сведения» в обычных электрических схемах Mazda, в этом
разделе даются инструкции, как использовать и читать электрические схемы. Он
содержит полезную информацию по следующим темам:
- Работа полной цепи
- Информация о плавких предохранителях и реле
- Распределение питания
- Подробности о плавких предохранителях
- Распределение заземления
- Информация об обозначении элементов
- Предупреждения
L1004_05019
05-21
Электрические схемы
100-00-04 Условные обозначения
• Как и раздел «GI Общие сведения» в обычных электрических схемах компании
Mazda, этот раздел предоставляет таблицу всех электрических/электронных
устройств, на которые ссылаются электрические схемы. В таблице указаны
изображения, названия и характеристики этих элементов.
L1004_05020
05-22
Электрические схемы
100-00-06 Общий вид жгутов электропроводки
• В группе 100-00-06 имеется «Общий вид жгутов электропроводки», где показана
разводка и основные места соединений жгутов проводов.
L1004_05021
05-23
Электрические схемы
• К «Общему виду жгутов электропроводки» добавлен указатель, который даёт
названия и идентификационные номера конкретных жгутов проводов.
L1004_05022
05-24
Электрические схемы
Принципиальные схемы системы
• Это настоящие электрические схемы. Они охватывают все электрические и
электронные системы автомобиля, начиная с тормозной системы (206-00-00-1) и
заканчивая системой подушек и ремней безопасности (501-20A-00-1). Название
соответствующей системы всегда отображается в заголовке. Системы автомобиля
всегда подбираются по группам (первая цифра номера страницы) следующим
образом:
- Группа 2 - Шасси
- Группа 3 - Силовой агрегат
- Группа 4 - Электрика
- Группа 5 - Кузов и лакокрасочное покрытие
L1004_05023
05-25
Электрические схемы
Группа 7 - Общая информация о проводке
-
700-01-00 Информация о плавких предохранителях и реле
700-02-00 Распределение питания
700-03-00 Подробности о плавких предохранителях
700-04-00 Распределение заземления
700-05-00 Карты размещения элементов
700-06-00 Изображения размещения элементов
700-07-00 Изображения разъёмов
700-08-00 Карты определения мест ремонта автомобиля
700-09-00 Проверка элементов
05-26
Электрические схемы
700-01-00
Информация о плавких предохранителях и реле
• В данном разделе даются изображения всех блоков предохранителей и реле и
распределительных коробок.
L1004_05024
700-02-00
Распределение питания
700-03-00
Подробности о плавких предохранителях
700-04-00
Распределение заземления
• Страницы этих глав оформлены как «Принципиальные схемы системы».
• Под заголовками «Распределение питания» и «Подробности о плавких
предохранителях» даётся назначение контактов разъёмов, плавких
предохранителей и реле.
• Под заголовком «Распределение заземления» показаны все подключения к
заземлению (к массе) всех электрических и электронных устройств.
05-27
Электрические схемы
700-05-00
Карты размещения элементов
• Карты размещения элементов» - это указатель элементов, разъёмов, сращений,
точек заземления и жгутов проводов, который даёт номера страниц и координаты,
относящиеся к «Изображениям размещения элементов» (700-06-00).
• Указатель сортируется по кодам элементов, которые можно взять из иллюстраций
в электрических схемах.
L1004_05025
05-28
Электрические схемы
700-06-00
Изображения размещения элементов
• Интересующий элемент можно найти на иллюстрации с помощью номеров страниц
и координат, подобных тем, что имеются на географической карте.
L1004_05026
05-29
Электрические схемы
700-07-00
Изображения разъёмов
• В отличие от обычных электрических схем компании Mazda, изображения
разъёмов собраны вместе в одном разделе.
Прим: Разъёмы изображены со стороны разъёма (отсоединёнными!), а не со стороны
жгута, как это делается на обычных чертежах компании Mazda.
L1004_05027
05-30
Электрические схемы
700-08-00
Карты определения мест ремонта автомобиля
• Для обеспечения унифицированного обозначения мест ремонта, добавлены
«Карты определения мест ремонта автомобиля». Это должно упростить обмен
информацией и помочь избежать недоразумений (например, в случае претензий
по гарантии).
L1004_05028
05-31
Электрические схемы
700-09-00
Проверка элементов
• Процедуры проверки элементов даются для того, чтобы определить, исправен ли
элемент или неисправен.
• Информация по проверке для каждого элемента включает принципиальную схему
с местами размещения выводов элемента и пошаговые процедуры тестирования.
• Выводы элементов обозначаются буквами или номерами, которые могут быть
промаркированы на элементе или на ответной части, если на элементе нет
маркировки.
L1004_05029
05-32
Электрические схемы
Доступные через сеть электрические схемы WebMESI
Краткое описание электрических схем
• Такая компьютерная электрическая схема была разработана для использования
непосредственно на площадке для технического обслуживания.
• Она содержит функции, которые максимизируют возможности автоматического
взаимодействия с целью обеспечения быстрого и точного выполнения ремонта.
• Чтобы получить доступ к электрическим схемам, сначала войдите в Портал Mazda
и выберите WebMESI. После того, как указан тип автомобиля, в меню "Service
Contents" (Содержание обслуживания) можно выбрать "Wiring Diagram"
(Электрическая схема).
• На этих схемах показаны электрические схемы каждой системы, начина от
источника питания и заканчивая заземлением (подключением к массе). Сторона
источника питания находится в верхней части страницы, сторона заземления - в
нижней части. На этих схемах изображены цепи при выключенном зажигании.
• Разъяснения по различным точкам схемы можно найти в разделе "General
Information - Reading Wiring Diagrams" (Общая информация - Чтение электрических
схем).
Особые свойства
1. Цвета проводов показаны в реальном цвете.
2. Анимированные изображения главных потоков электрического тока.
3. Выделенное изображение связанных с каждым DTC деталей.
4. Функция расширенного поиска:
- Поиск электрических схем из схем размещения разъёмов/точек
заземления/плавких предохранителей.
- Поиск электрических схем, исходя из цветов проводов жгутов проводки.
- Поиск электрических схем, исходя из названий деталей.
05-33
Электрические схемы
Основные функции
Поиск электрических схем, исходя из названий систем
• Чтобы вызвать на экран информацию, в иерархическом меню выберите систему,
которую Вы хотите увидеть.
L1004_05030
05-34
Электрические схемы
Поиск электрических схем из схемы системы подачи питания
• Чтобы вызвать на экран информацию, выделите систему, которую Вы хотите
увидеть, из схемы подачи питания.
L1004_05031
1
Щёлкните электрическую схему
05-35
Электрические схемы
Основные операции на экране (Принципиальная схема системы)
• Выбор левой кнопкой мышки областей с (1) по (5) позволяет отобразить на экране
различную информацию.
L1004_05032
1 Обозначение блок плавких предохранителей (F-01, и т.п.): Демонстрирует
соответствующий блок предохранителей.
2 Код разъёма/название детали: Демонстрирует размещение выводов и
местоположение соответствующего разъёма.
3 Красная стрелка: Красная стрелка указывает, что электрическая схема состоит из
нескольких страниц. Щёлкните красную стрелку, чтобы вызвать на экран
предыдущую или следующую страницу.
4 Номер соединения (указывает, что цепь подключена к другой системе):
Демонстрирует электрическую схему, к которой она подключена.
ПРИМ: Если цепь подключена к двум или более другим системам, либо имеются
варианты, зависящие от типа двигателя, то будет показан список возможных
вариантов.
5 Точка заземления: Показывает местоположение соответствующей точки
заземления (подключения к массе).
05-36
Электрические схемы
Основные операции на экране (Схема системы подачи питания)
• Щёлкните на схеме системы подачи питания выключатель зажигания, реле или
плавкий предохранитель, чтобы вызвать на экран ту электрическую схему, в
которой работает выбранная деталь.
L1004_05033
05-37
Электрические схемы
Увеличение/уменьшение масштаба
• Щёлкните правой кнопкой мышки тот экран, масштаб которого Вы хотите
увеличить/уменьшить и выберите “Zoom-in” (Увеличить масштаб) или “Zoom-out”
(Уменьшить масштаб).
L1004_05034
05-38
Электрические схемы
• Используйте кнопки с (1) по (3) в нижней части, чтобы увеличить или уменьшить
масштаб изображения.
L1004_05035
1 Вернуться к исходному размеру
3 Уменьшить масштаб
2 Увеличить масштаб
05-39
Электрические схемы
Печать
• Кнопки с (1) по (4) в правой нижней части экрана можно использовать для печати в
соответствии с Вашими требованиями.
L1004_05036
1. SCREEN PRINT (Печать экрана): Можно распечатать экран в точности так, как он
выглядит.
2. PDF PRINT (Печать Pdf): Электрические схемы, схемы разъёмов и размещения
соответствующего участка можно распечатать как файл формата PDF.
3. COMMON CONNECTOR (PDF) PRINT (Печать общих разъёмов (PDF): Если
демонстрируемый экран содержит общие разъёмы, то можно распечатать таблицу
общих разъёмов в виде файла формата PDF.
4. TERMINAL VOLTAGE (Напряжение на выводах): Открывает файл формата PDF,
содержащий таблицу напряжений на выводах для соответствующей системы. Файл
можно распечатать.
05-40
Электрические схемы
Полезные функции поиска электрических схем
Поиск электрических схем, исходя из разъёмов/точек заземления
• В иерархическом меню выберите схему размещения.
• Щёлкните требуемый разъём или точку заземления, чтобы отобразить на экране
соответствующую электрическую схему.
L1004_05037
1 Щёлкните текст
05-41
Электрические схемы
Поиск электрических схем, исходя из плавких предохранителей
• В иерархическом меню выберите блок предохранителей.
• Чтобы вызвать на экран соответствующую электрическую схему, щёлкните
требуемый плавкий предохранитель.
L1004_05038
1 Щёлкните плавкий предохранитель
05-42
Электрические схемы
Поиск электрических схем, исходя из цветов проводов
• Выберите в иерархическом меню цвет провода, чтобы вызвать на экран
электрическую схему соответствующего жгута проводов.
L1004_05039
05-43
Электрические схемы
Поиск электрических схем, исходя из названий деталей
• Выберите в иерархическом меню название детали, чтобы вызвать на экран
электрическую схему соответствующего жгута проводов.
L1004_05040
05-44
Электрические схемы
Полезные функции
Проверка прохождения электричества
• Если в нижней левой части демонстрируется выключатель, его можно щёлкнуть,
чтобы показать прохождение электрического тока в соответствующей системе.
Демонстрируются только главные потоки электрического тока.
L1004_05041
1 Щёлкните, чтобы показать прохождение
электричества
05-45
Электрические схемы
Контроль мест проверки для каждого DTC
• Выберите в иерархическом меню DTC, и места возможных неисправностей будут
мигать.
ПРИМ: Хотя мигающие места отображают на электрической схеме местонахождение
возможных неисправностей для соответствующего DTC, это не отражает всех
возможных мест неисправностей.
ПРИМ: Если выбран DTC, который соответствует неисправности, не относящейся к
электрическим схемам (пример: В1601 PCM обнаруживает
незапрограммированный ID-номер ключа), то демонстрируется
соответствующая страница Руководства по ремонту.
L1004_05042
05-46
Электрические схемы
Обращение к таблице напряжений на выводах
• Демонстрирует таблицы напряжений на выводах для систем электрических схем (в
примере электрической схемы ниже показан PCM ).
L1004_05043
1 Щёлкните, чтобы вызвать на экран таблицу
напряжений на выводах
05-47
Электрические схемы
Замечания:
05-48
Процесс диагностики
Общие положения
• Диагностика требует исчерпывающего знания работы системы. Как и для всей
остальной диагностики, технический специалист должен использовать симптомы и
указатели, чтобы определить причину проблемы с автомобилем. В помощь
техническому специалисту при диагностике автомобилей были проанализированы
и включены в стратегию диагностики и во многие публикации по обслуживанию
методики многих успешных специалистов .
• Ниже приведена в общих чертах стратегия диагностики, которая поможет
гарантировать, что не будет пропущена никакая необходимая для точной
диагностики информация.
Процесс диагностики от симптома к системе, далее к элементу, далее к
причине
L1004_06001
1
Симптом
3
Комплектующие детали
2
Системы автомобиля
4
Причины
06-1
Процесс диагностики
Использование процесса диагностики «Симптом > система > элемент > причина»
даёт Вам логический метод устранения проблем заказчика.
- Прежде всего, подтвердите «Симптом» проблемы заказчика. Проверьте
точность и подробность информации в заказе на ремонт. Соберите
информацию о претензии. Выявите все симптомы: что работает, а что не
работает, проверьте световую предупредительную сигнализацию и сообщения
информационного экрана для водителя. Поищите дополнительные симптомы.
- Затем Вам нужно определить, какая «Система» могла бы вызвать данный
симптом. Определите, от чего зависит неправильное функционирование.
Выполните функциональные тесты, что исключить возможные причины.
- Как только Вы выявите конкретную систему, Вам нужно определить, какой
(какие) «Элемент (элементы)» внутри системы могли бы быть причиной
проблемы заказчика. Осмотрите автомобиль и поищите очевидные
неисправности. Проверьте цепи и элементы с помощью M-MDS (Mazda-Modular
Diagnostic System = унифицированная диагностическая система Mazda) или
WDS (Worldwide Diagnostic System = всемирная диагностическая система) или
цифрового мультиметра, в зависимости от обстоятельств. Начните с цепей и
элементов, которые являются наиболее вероятной причиной и которые проще
всего проверить. Имейте в виду, что перемежающиеся отказы или симптомы
могут потребовать воссоздания условий неисправности в процессе проверки:
проверки в горячем состоянии, в холодном состоянии или при раскачивании.
- После определения неисправного элемента (Элементов), всегда следует
попытаться выявить причину неисправности. Может быть, причиной отказа
неисправного элемента является другой элемент.
В некоторых случаях детали просто изнашиваются. Однако в отдельных случаях
проблема может быть обусловлена не неисправным элементом, а какой-то другой
причиной.
Когда Вы, в конечном счёте, будете выполнять ремонт, следуйте
рекомендованным сервисным процедурам, данным в руководстве по ремонту.
Чтобы избежать повторного отказа, убедитесь, прежде чем устанавливать новые
детали, что проводка, разъёмы и замыкания на массу находятся в хорошем
состоянии.
После ремонта оцените результаты. Проверьте, что проблема заказчика
разрешена, и что все исходные симптомы исчезли.
Удостоверьтесь, что при выполнении рабочих тестов каких-либо других систем,
связанных с претензией или затронутых при ремонте, не было создано никаких
новых условий.
06-2
Процесс диагностики
Пример процесса диагностики
В данном примере приводится образец процесса диагностики по принципу
«Симптом > Система > Элемент > Причина». В ходе примера формулируются
этапы процесса и их отношение к выявлению действительной причины проблемы.
-
Первый этап процесса диагностики - это проверка симптома (симптомов)
проблемы. Заказчик доставляет автомобиль для обслуживания из-за
проблемы, касающейся неработающего спидометра. Проблема проверяется
пробной ездкой. Пробная ездка подтверждает правильность «симптомной»
части диагностического процесса.
-
Следующий этап процесса диагностики состоит в изолировании системы
(систем), на которую(ые) влияет симптом. Визуальный осмотр не даёт никаких
очевидных признаков, касающихся проводки, разъёмов и датчика скорости
автомобиля. При использовании соответствующего диагностического
оборудования диагностический код неисправности указывает проблему с
сигналом скорости автомобиля с помощью управляющего компьютера. Данные
тестирования, представленные в руководстве, подтверждают правильность
«системной» части процесса диагностики.
-
Затем в процессе диагностики нужно изолировать элемент (элементы), которые
относятся к системе или симптому. В данном случае, сигнал скорости
автомобиля идёт от датчика в PCM, а PCM отсылает сигнал на приборный
щиток. При помощи процедур из соответствующего руководства по ремонту
выявляется, что датчик скорости автомобиля подаёт неверный входной сигнал
в PCM. Датчик является неисправным элементом. Следование процедурам из
руководства по ремонту обеспечивает подтверждение правильности
«элементной» части процесса диагностики.
-
Наконец, в процессе диагностики определяется, что является «причиной»
отказа элемента. В данном случае, тестирование датчика обнаруживает в
датчике неисправную внутреннюю схему. Это подтверждает правильность
«Причины», имеющей отношение к отказу элемента.
-
Замена датчика восстанавливает исправное рабочее состояние автомобиля.
06-3
Процесс диагностики
Литература по ремонту
• Литература по ремонту автомобиля содержит следующую информацию по этапам
диагностики и проверкам: предварительные проверки, проверка и подтверждение
проблемы заказчика/особые режимы езды, испытания в пробеге и точные
диагностические испытания.
• Использование сервисной литературы Mazda и диагностического тестового
оборудования помогает техническому специалисту отремонтировать автомобилей
с первой попытки и вовремя.
• Только использование всего этого материала может гарантировать успешную
диагностику и ремонт автомобилей Mazda.
Профессиональные приёмы работы с электрооборудованием
• При тестировании электрических цепей важно обращаться с ними аккуратно, чтобы
избежать повреждения изоляции, проводников, контактов или элементов. Следует
тщательно выполнять измерения. Убедитесь, что тестер подключён к нужным
контактам. Если измерения не согласуются с ожидаемыми значениями, всегда
дважды проверьте правильность подключения тестера.
• Никогда не протыкайте щупом герметизированный разъём. Это повредит
герметизацию, позволяя влаге и другим загрязняющим веществам попадать в
разъём и вызывать коррозию.
• Никогда не протыкайте изоляцию проводника. Это позволит влаге и другим
загрязняющим веществам попадать в проводник и вызывать коррозию.
• Никогда не используйте контрольные лампочки с питанием от сети или с
автономным питанием для проверки цепей или элементов. Этим можно повредить
чувствительные электронные элементы или схемы.
• Всегда калибруйте тестовое оборудование и проверяйте сопротивление тестовых
проводов и адаптеров, чтобы гарантировать точные измерения.
• Всегда пользуйтесь соответствующими тестовыми адаптерами.
06-4
Жгуты проводов
Ремонт жгутов проводов
Прим: Неправильное выполнение ремонта жгута проводов надувной подушки
безопасности может случайно вызвать срабатывание (развёртывание) модулей
надувной подушки безопасности и преднатяжителей ремней безопасности.
Если обнаружена проблема в жгуте проводов надувной подушки безопасности,
всегда заменяйте жгут проводов надувной подушки безопасности на новый.
Кабельные соединения
• Чтобы получить соединение с безупречной электропроводностью, в качестве
стандартного следует использовать обжимное соединение.
• Для выполнения этой процедуры нужны обжимные соединители трёх разных
сечений, инструмент для удаления изоляции и обжимные щипцы. В зависимости от
типа обжимного соединителя, кроме того, может понадобиться пистолет-
распылитель горячего воздуха.
Обжимное соединение
• Удалите изоляцию на обоих концах кабеля.
L1004_07001
1
Удаляется приблизит. 13 мм изоляции
07-1
Жгуты проводов
• Вставьте оголённые концы проводов в обжимной соединитель.
L1004_07002
1
Оголённые концы проводов
2
Обжимной соединитель
• Обожмите соединение обжимными щипцами.
Прим: При обжимании соединителя убедитесь, что сечение соединителя
соответствует сечению кабеля и что используется соответствующий ему зазор
обжимных щипцов.
• После выполнения обжатия, для проверки соединения потяните его.
L1004_07003
07-2
Жгуты проводов
• В зависимости от типа обжимного соединителя, для нагревания усадочной
трубчатой изоляции обжимного соединения можно использовать пистолет-
распылитель горячего воздуха. Нагревать следует до тех пор, пока втулка не будет
плотно сидеть на соединителе, а на каждом конце не выступит герметик.
L1004_07004
Простое паяное соединение
• Для создания такого соединения понадобится паяльник, инструмент для снятия
изоляции, термоусадочная трубчатая изоляция и вентиляторный
воздухонагреватель.
• Снимите изоляцию с концов проводов.
L1004_07005
1
Удаляется приблизит. 35 мм изоляции
2
Удаляется приблизит. 20 мм изоляции
07-3
Жгуты проводов
• Наденьте подходящий кусочек термоусадочной трубчатой изоляции на конец
одного из проводов. Скрутите концы проводов вместе и спаяйте их. Подождите,
пока пайка остынет.
Прим: Пользуйтесь только бескислотным припоем. Передвиньте термоусадочную
трубку так, чтобы она перекрывала изоляцию на обоих концах паяного
соединения на 15 мм.
L1004_07006
1
Усадочная трубчатая изоляция
3
Паяное соединение
2
Концы проводов
• Загните оголённый конец кабеля 1.
L1004_07007
07-4
Жгуты проводов

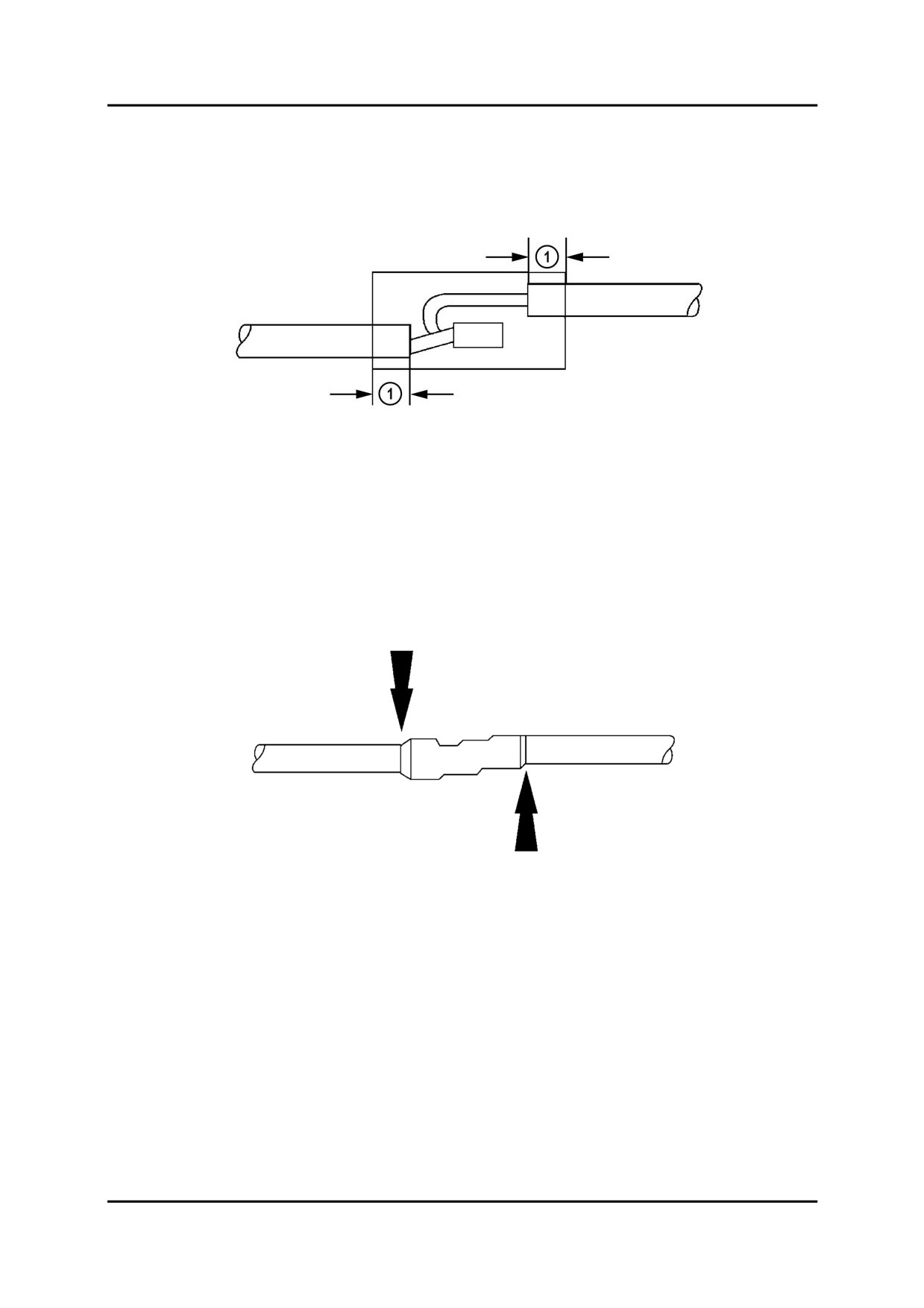

• Натяните усадочную трубчатую изоляцию на паяное соединение, та чтобы
изоляция провода и усадочная трубчатая изоляция перекрывались.
L1004_07008
1
Перекрытие усадочной трубчатой
изоляции приблизит. 15 мм
• Используйте пистолет-распылитель горячего воздуха для нагревания усадочной
трубчатой изоляции, пока она не сядет плотно на соединитель, а гереметик не
выступит с обоих концов.
• После охлаждения для проверки соединения потяните его.
L1004_07009
07-5
Жгуты проводов
Паяное соединение, использующее соединитель с припоем
• Нужны: инструмент для снятия изоляции, подходящие соединители с припоем и
пистолет-распылитель горячего воздуха.
• Обрежьте провода в подходящем месте. Если нужно соединить более двух или
трёх проводов, выберите для обрезки разные места, если это возможно. Это не
даст участку соединения жгута проводов получиться слишком большим по
диаметру.
• Снимите изоляцию с концов проводов.
L1004_07010
• Надвиньте подходящий соединитель с припоем.
L1004_07011
1
Припой
3
Красная полоска
2
Герметик
07-6
Жгуты проводов

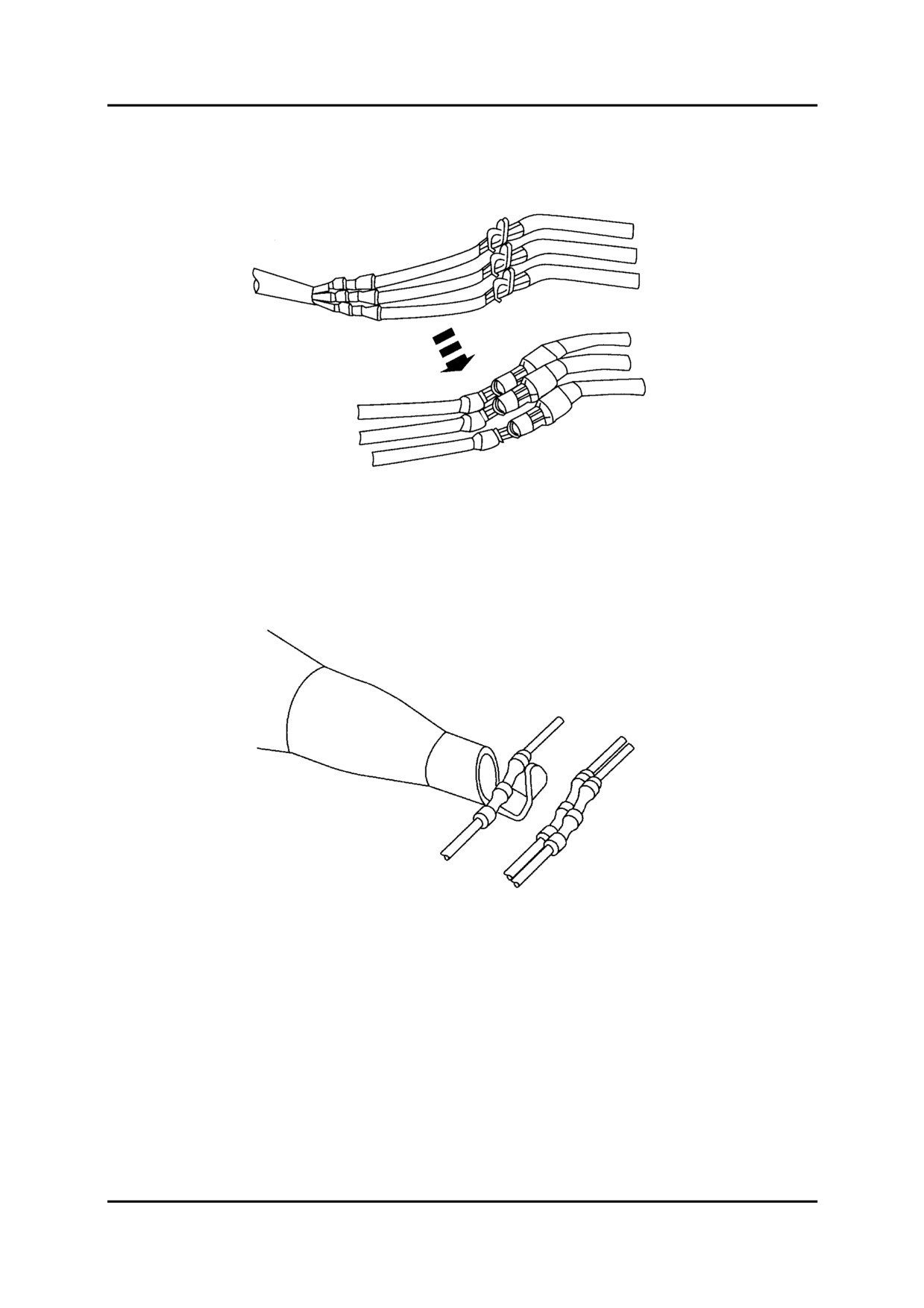

• Соедините оголённые концы проводов. Наденьте соединитель с припоем на то
место, которое должно паяться.
L1004_07012
• Нагревайте соединитель с припоем пистолетом-распылителем горячего воздуха,
пока с обоих концов не выступит герметик.
• После охлаждения для проверки соединения потяните его.
L1004_07013
07-7
Жгуты проводов
Причины неисправностей жгутов проводов и соединителей
Контакт не зафиксирован должным образом
• Чтобы проверить плотность контакта, выполните проверку растяжением отдельных
кабелей соединителя.
L1004_07014
1
Хороший контакт
5
Контакт с обрывом цепи
2
Соединитель
6
Нет контакта
3
Розетка
7
Уплотнение
4
Уплотнение
07-8
Жгуты проводов

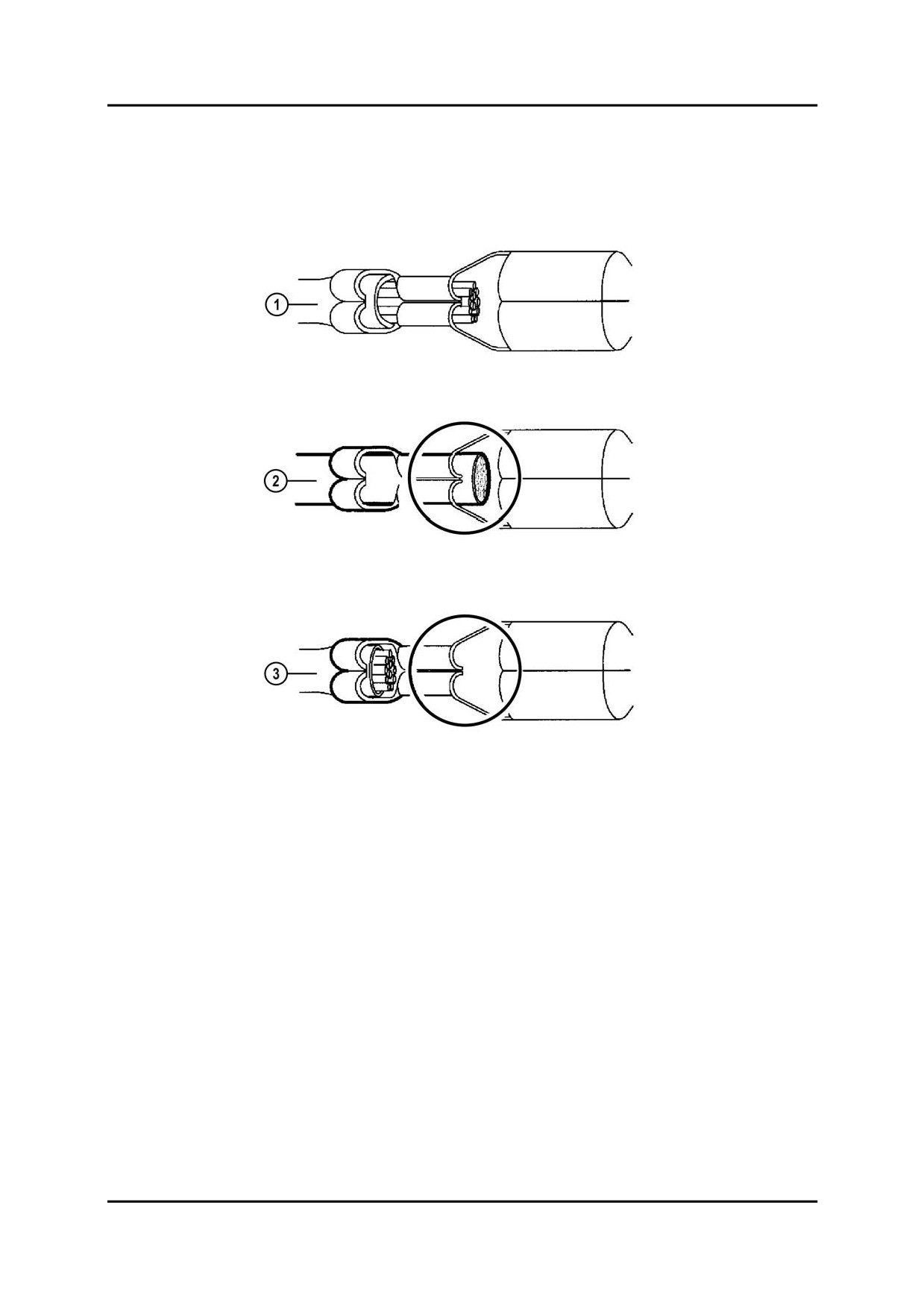

Неправильно обжатое соединение
• Определите неисправность визуально.
L1004_07015
1
Правильно выполненное соединение
3
Провода остаются вне зоны контакта
2
Изоляция кабеля не снята
07-9
Жгуты проводов
Половины соединителя не вставлены должным образом
• Проверьте, чтобы соединение было прочно зафиксировано.
L1004_07016
1
Уплотнение
5
Контакт с обрывом цепи
2
Узел зацепления не зажат
6
Соединитель
3
Розетка
7
Контакт с обрывом цепи
4
Уплотнение
07-10
Жгуты проводов
Деформированные (погнутые) контактные пружины в наконечнике
• Погнутые контактные пружины могут прервать прохождение сигнала. Проверьте,
чтобы соединение было жёстко зафиксировано, и при необходимости замените
контакт.
• Имеются инструменты для высвобождения контактов из пластиковых корпусов
соединителей.
• В ремонтном комплекте можно найти запасные контакты. Они поставляются с
навитым кусочком провода, готовыми к пайке.
L1004_07017
1
Согнутый
2
Нормальный
07-11
Жгуты проводов
Короткое замыкание внутри жгута проводов
L1004_07018
1
Короткое замыкание
Распущенная жила кабеля
L1004_07019
1
Жила кабеля
3
Оболочка жгута проводов
2
Изоляционная лента
07-12
Жгуты проводов
Разорванный кабель в жгуте проводов
• После снятия кабельной оболочки попытайтесь на ощупь найти разрыв.
L1004_07020
1
Оболочка жгута проводов
3
Место разрыва
2
Жила кабеля
4
Изоляция кабеля
07-13
Жгуты проводов
Замечания:
07-14
Сокращения
Список сокращений
Буква
Расшифровка
Описание
Обознач. в формулах
V - В
Напряжение
электрическое напряжение
U
A
Ампер
электрический ток
I
Hz -Гц
Герц
частота
Ω - Ом
Ом
электрическ. сопротивление
R
m - м
метр
длина
s
W - Вт
Ватт
электрическая мощность
P
M
Мега
миллион
m - м
милли
тысячная доля
μ - мк
микро
миллионная доля
F - Ф
Фарады
электрическая ёмкость
C
k - к
кило
тысяча
ρ
ро
удельное электрич. сопротивл.
h - час
час
время
t
°C
градусы Цельсия
температура
ABS
Antilock Brake System
Антиблокировочная система тормозов
AC
Alternating Current
Переменный ток
Ah
Ampere-hours
Ампер-часы
b
base
база
c
collector
коллектор
CCA
Cold Cranking Ampere
Ток холодного пуска
DC
Direct Current
Постоянный ток
ECT
Engine Coolant Temperature
Температура охлажд. жидкости
двигателя
JB
Joint Box
Комбинированная распределительная
коробка
LED
Light Emitting Diode
Светодиод
LHD
Left Hand Drive
Левосторонне управление
M-MDS Mazda Modular Diagnostic System Унифицированная система диагностики
Mazda
08-1
Сокращения
NPN
Negative Positive Negative
Негативный-позитивный-негативный
переход
NTC
Negative Temperature Coefficient
Отрицательный температурный
коэффициент
PCM
Powertrain Control Module
Модуль управления силовым агрегатом
PNP
Positive Negative Positive
Позитивный-негативный-позитивный
переход
PTC
Positive Temperature Coefficient
Положительный температурный
коэффициент
RHD
Right Hand Drive
Правосторонне управление
VIN
Vehicle Identification Number
Идентификационный номер автомобиля
WDS
Worldwide Diagnostic System
Всемирная диагностическая система
08-2



















///////////////////////////////////////
