XT12002(z) 2010 - электрическая схема

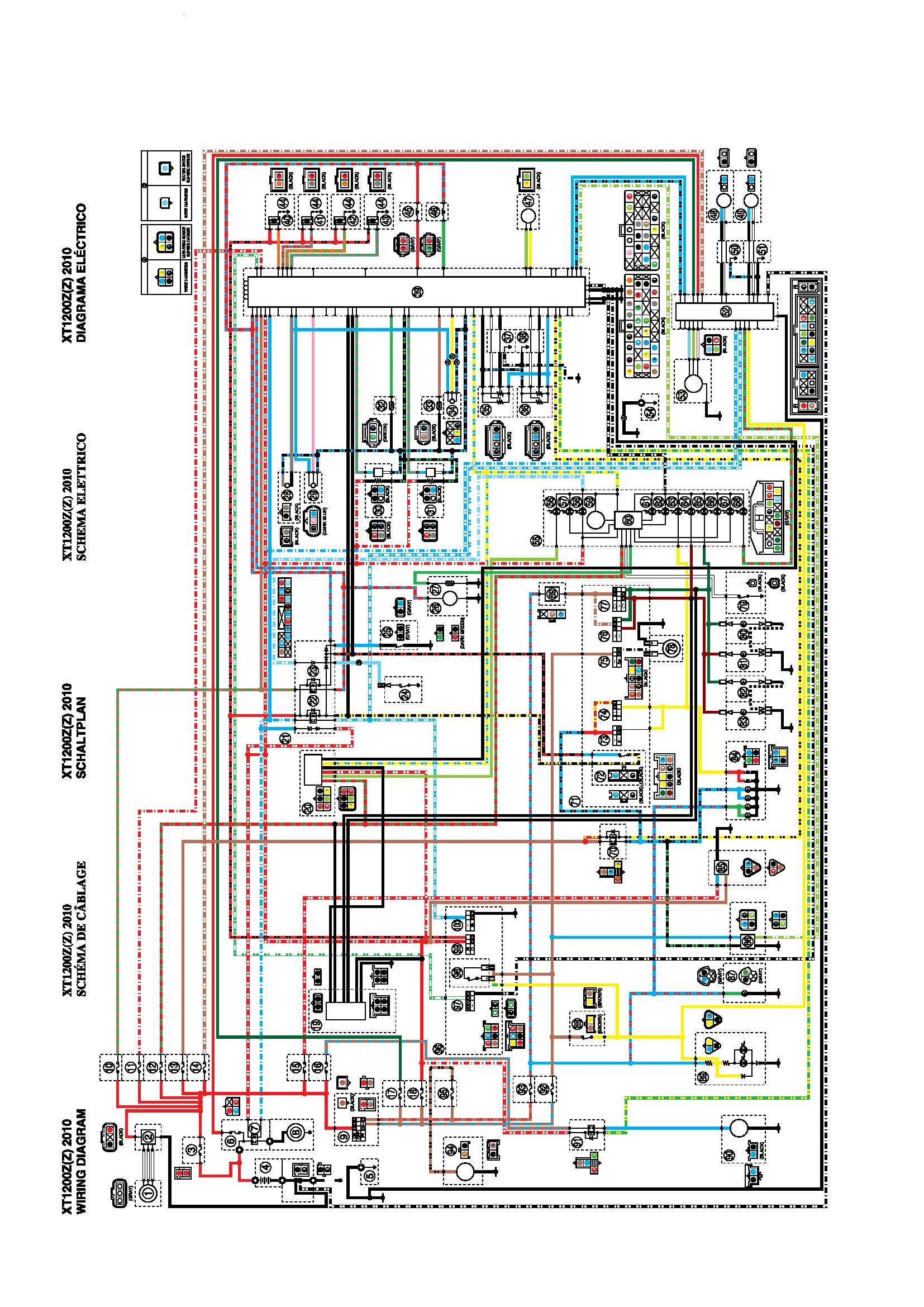

ЭЛЕКТРИЧЕСКАЯ СХЕМА XT12002(2) 2010


1. Генератор
2. Реле регулятора напряжения
3. Главный предохранитель
4. Аккумуляторная батарея
5. "Масса" двигателя
6. предохранитель Мотора ABS
7. Реле стартера
8. Стартер
9. Главный выключатель
10. Предохранитель системы впрыска
11. Предохранитель электрической дроссельной заслонки
12. Дополнительный редохранитель (одометр, часы, и система иммобилайзера)
13. Предохранитель фары
14. предохранитель соленоида АБС
15. Предохранитель доп. света (опция)
16. Предохранитель вентилятора
17. Предохранитель ЭБУ АБС
18. Предохранитель зажигания
19. Противоугонная система (опция)
20. Блок иммобилайзера
21. Блок с реле
22. Реле начальной цепи отключения
23. Реле топливного насоса
24. Концевик нейтрали
25. Концевик боковой подножки
26. Топливный насос
27. Датчик уровня топлива
28. Датчик положения коленвала
29. Датчик давления воздуха во впуске
30. Кислородный датчик #1
31. Кислородный датчик #2
32. Датчик температуры антифриза
33. Датчик температуры воздуха во впуске
34. Датчик угла наклона мотоцикла
35. Датчик положения ручки газа
36. Датчик положения дроссельной заслонки
37. «Масса» датчика положения ручки газа
38. «Масса» датчика положения дроссельной заслонки
39. Блок управления двигателем
40.Катушка зажигания 1 цилиндра
41. Катушка зажигания 1 цилиндра
42. Катушка зажигания 2 цилиндра
43. Катушка зажигания 2 цилиндра
44. Свечи зажигания
45. Инжектор #1
46. Инжектор #2
47. Мотор сервопривода дроссельной заслонки
48. Передний колесный датчик
49. Задний колесный датчик
50. «Масса» переднего колесного датчика



51. «Масса» заднего колесного датчика
52. АБС ЭБУ (электронный блок
управления АБС)
53. тест муфта АБС
54. Заземление на раму
55. Приборная панель
56. лампа-индикатор иммобилайзера
57. сигнальная лампа уровня масла
58. Лампа индикатора нейтрали
59. Тахометр
60. Многофункциональный измеритель
61. Контрольная лампа неисправности двигателя
62. Контрольная лампа температуры охлаждающей жидкости
63. Индикатор дальнего света
64. Индикатор левого поворота
65. Индикатор правого поворота
66. Индикатор антипробуксовочной системы
67. Измеритель освещённости
68. индикатор АБС
69. Реле клаксона
70. Реле фары
71. Левый рулевой пульт
72. Концевик сцепления
73. Кнопка моргания дальним светом
74. Переключатель ближний-дальний свет
75. Кнопка звукового сигнала
76. Кновка аварийной сигнализации
77. Кнопка переключателя поворота
78. Клаксон
79. Выключатель уровня масла (?)
80. Передний правый поворотник
81. Передний левый поворотник
82. Задний правый поворотник
83. Задний левый поворотник
84. Фара
85. Аксессуар света (опция)
86. Ручки с подогревом (опция)
87. Фонарь освещения номерного знака
88. Задний выключатель стоп-сигнала
89. Стоп-сигнал
90. Вентилятор радиатора двигателя
91. Реле вентилятора радиатора
92. Предохранитель клаксона
93. Предохранитель заднего габарита
94. Гнездо «прикуривателя»
95. Предохранитель «прикуривателя»
96. Правый пульт руля
97. Переключатель «Драйв» режима мотора
98. «Лягушка» переднего тормоза
99. Стоп-двигатель
100.Кнопка стартера



ЦВЕТОВОЙ КОД ПРОВОДА
B Черный
Br Коричневый
Сh Шоколадный
Dg Темно-зеленый
G Зеленый
Gy Серый
L Синий
Lg Светло-зеленый
О Оранжевый
Р Розовый
R Красный
Sb Небесно-голубой
W Белый
Y Желтый
B/G Черный/Зеленый
B/L Черный/Синий
B/R Черный/Красный
B/W Черный/Белый
B/Y Черный/Желтый
Br/B Коричневый/Черный
Br/G Коричневый/Зеленый
Br/L Коричневый/Синий
Br/R Коричневый/Красный
Br/W Коричневый/Белый
Br/Y Коричневый/Желтый
G/B, Зеленый/Черный
G/R Зеленый/Красный
G/W Зеленый/Белый
G/Y Зеленый/Желтый
Gy/G Серый/Зеленый
Gy/R Серый/Красный
L/B Голубой/Черный
L/G Синий/Зеленый
L/R Синий/Красный
L/W Синий/Белый
L/Y Синий/Желтый
Lg/W Светло-зеленый/Белый
O/G Оранжевый/Зеленый
P/W Розовый/Белый
R/B Красный/Черный
R/G Красный/Зеленый
R/L Красный/Синий
R/W Красный/Белый
R/Y Красный/Желтый
Sb/W Небесно-голубой/Белый
W/G Белый/Зеленый
W/L Белый/Голубой
W/L Белый/Красный
W/Y Белый/Желтый
Y/B Желтый/Черный
Y/G Желтый/Зеленый
Y/L Желтый/Синий
Y/R Желтый/Красный













////////////////////////////
