ПЕРЕДВИЖНАЯ ВЕНТИЛЯЦИОННАЯ УСТАНОВКА ДПЭ-7(1ЦМ), ДПЭ-7(2ЦМ), ДПЭ-7(4ЦМ). Паспорт / Руководство по эксплуатации ТУ 4854-018-13358737-10

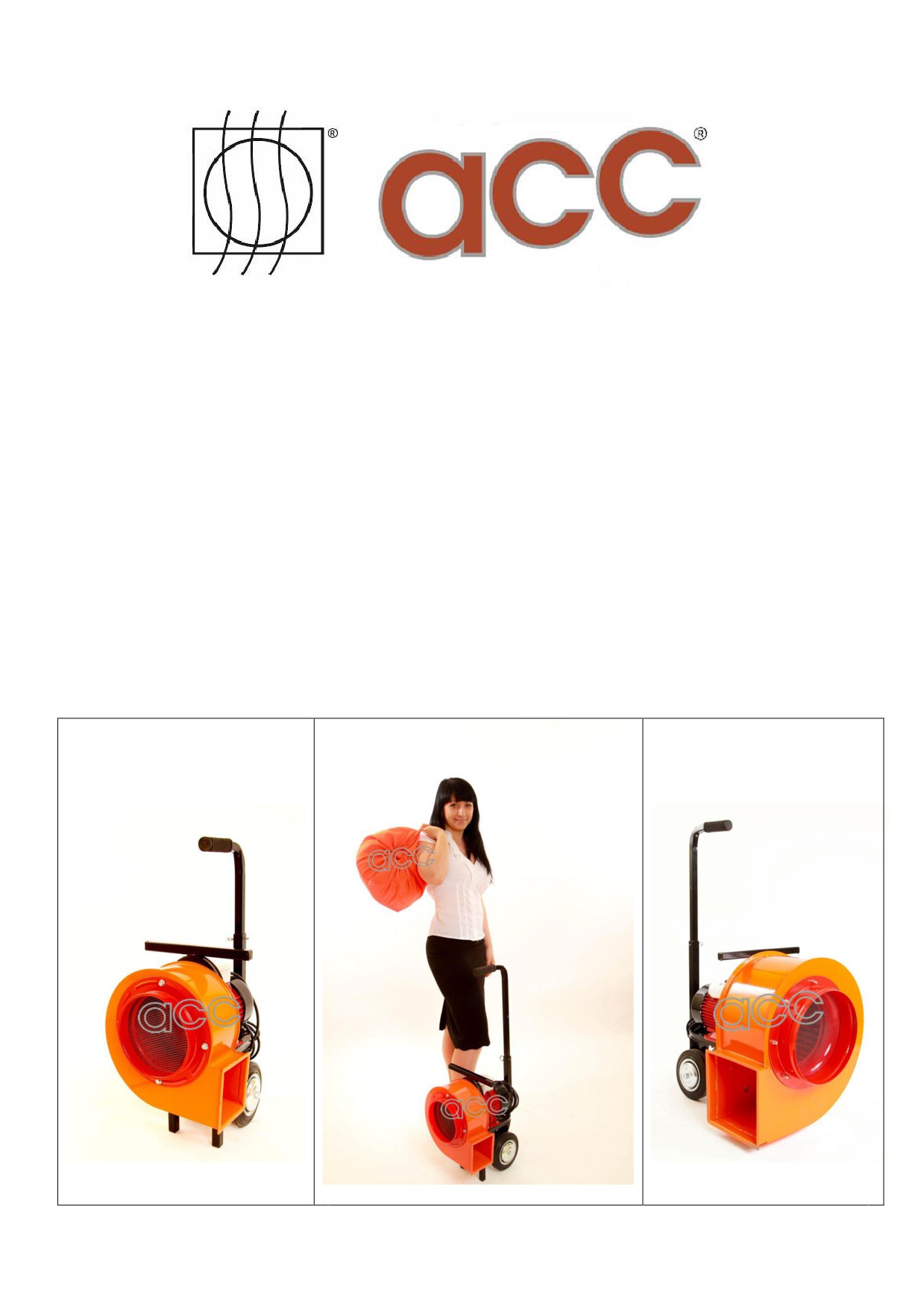

ПЕРЕДВИЖНАЯ ВЕНТИЛЯЦИОННАЯ
УСТАНОВКА
ДПЭ-7(1ЦМ)®, ДПЭ-7(2ЦМ)®,
ДПЭ-7(4ЦМ)®
Паспорт
Руководство по эксплуатации
ТУ 4854-018-13358737-10
2
Передвижные вентиляционные установки ДПЭ-7(1ЦМ)®, ДПЭ-7(2ЦМ)®, ДПЭ-7(4ЦМ)®
Паспорт. Руководство по эксплуатации
1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Передвижные вентиляционные установки модельного ряда ДПЭ-7(*ЦМ)® предназна-
чены для:
- удаления дыма, газообразных продуктов горения, огнетушащего газа, порошка или
аэрозоля с температурой до 100 град.С после тушения пожара;
- нагнетания чистого воздуха с целью улучшения видимости и снижения температу-
ры и токсичности дыма и газов.
2 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Основные технические данные и характеристики передвижных вентиляционных
установок модельного ряда ДПЭ-7(*ЦМ)® приведены в таблице 1.
Таблица 1.
Основные технические данные и характеристики
модельного ряда ДПЭ-7(*ЦМ)®
Наименование
ДПЭ-7(1ЦМ)®
ДПЭ-7(2ЦМ)®
ДПЭ-7(4ЦМ)®
Производительность, м3/ч
1’500
2'500
3’750
Напор, Па
750
1’200
1’200
Габаритные размеры без рукавов, мм,
ДхШхВ
510х290х480
540х320х520
600х420х530
Рекомендуемая максимальная длина
рукава напорного, м
40
60
100
Диаметр рукавов всасывающего и
напорного, мм,
200
300
300
Масса, кг, без комплектации
15
28
30
рукав всасывающий
2
3
3
рукав напорный
3
4
4
Электродвигатель однофазный 220 В
50 Гц мощность, кВт
0,75
1,5
2,0
Передвижные вентиляционные установки модельного ряда ДПЭ-7(*ЦМ)® изготавли-
вается по ГОСТ 15150 (Г08) «Машины, приборы и другие технические изделия. Исполне-
ния для различных климатических районовª:
- исполнение У (ГОСТ 15150, табл.1);
- категория 1 (ГОСТ 15150, табл.2);
- тип атмосферы I и II (ГОСТ 15150, табл.8);
- группа условий эксплуатации 5 (ГОСТ 15150, табл.10).
3 КОМПЛЕКТНОСТЬ
Варианты комплектации ДПЭ-7(*ЦМ)® приведены в таблице 2.

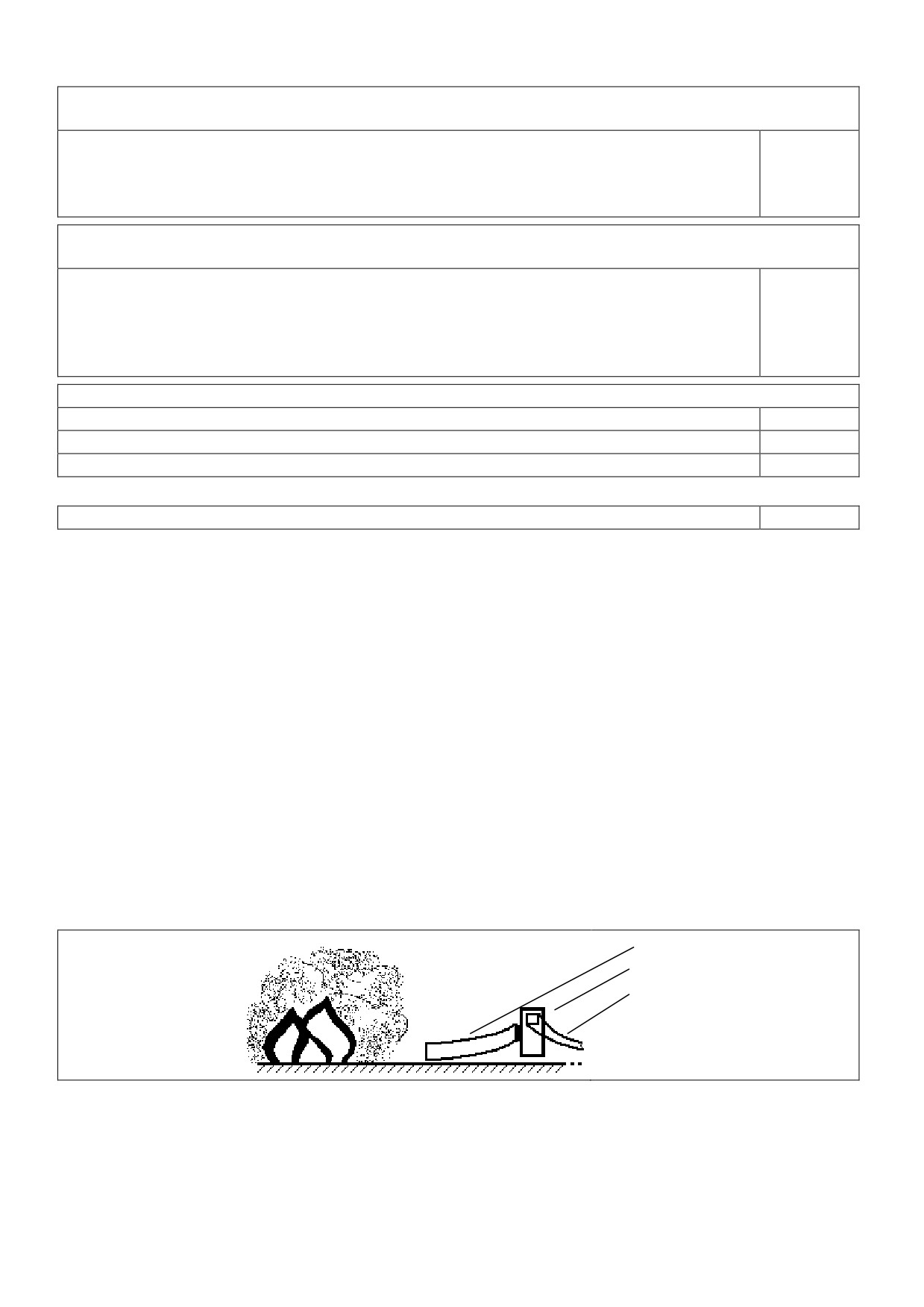

Таблица 2.
Варианты комплектации ДПЭ-7(*ЦМ)®
Стандартная
Передвижная вентиляционная установка ДПЭ-7(*ЦМ)® в комплекте с рукава-
ми всасывающим 5 м и напорным 10 м
комп.
Для узла стыковочного УС-1®
Передвижная вентиляционная установка ДПЭ-7(*ЦМ)® в комплекте с рукавом
комп.
напорным 10 м
3
Передвижные вентиляционные установки ДПЭ-7(1ЦМ)®, ДПЭ-7(2ЦМ)®, ДПЭ-7(4ЦМ)®
Паспорт. Руководство по эксплуатации
Для узлов стыковочных УС-1в® и УС-1вп®
(удаление из нижней зоны)
Передвижная вентиляционная установка ДПЭ-7(*ЦМ)® в комплекте:
__ комп.
- обвязка всасывающая одинарная, состоящая из рукава всасывающего __ м
с воздуховодом специальным
- рукав напорный 10 м
Для узлов стыковочных УС-1в® и УС-1вп®
(одновременное удаление из нижней и верхней зон)
Передвижная вентиляционная установка ДПЭ-7(*ЦМ)® в комплекте:
__ комп.
- обвязка всасывающая сдвоенная, состоящая из:
- рукав всасывающий нижний (тройник)__ м с воздуховодом специальным
- рукав всасывающий верхний ____ м с воздуховодом специальным
- рукав напорный 10 м
Дополнительная
Рукав всасывающий дополнительный __ м
шт.
Рукав всасывающий дополнительный __ м с муфтой соединительной
шт.
Рукав напорный дополнительный __ м с муфтой соединительной
шт.
Во все комплектации обязательно входят:
Паспорт и Руководство по эксплуатации
1 шт.
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Передвижные вентиляционные установки модельного ряда ДПЭ-7(*ЦМ)® состоят из:
- вентилятора в сборе;
- электродвигателя в сборе;
- каркаса с колесами;
- рукавной линии.
Вентилятор состоит из корпуса, диффузора и рабочего колеса (крыльчатки).
Для передвижения передвижной вентиляционной установки используется складная
ручка, закрепленная на каркасе.
ВНИМАНИЕ! Для изменения направления удаления дыма и газов допускается при-
менение передвижной вентиляционной установки в перевернутом положении.
Рукавная линия для перемещения дыма и газов состоит из (согласно комплектации):
- рукава всасывающего или обвязки всасывающей;
- рукава напорного;
- рукавов всасывающего и/или напорного дополнительных.
Рукав всасывающий
ДПЭ-7(*ЦМ)®
Рукав напорный
4
Передвижные вентиляционные установки ДПЭ-7(1ЦМ)®, ДПЭ-7(2ЦМ)®, ДПЭ-7(4ЦМ)®

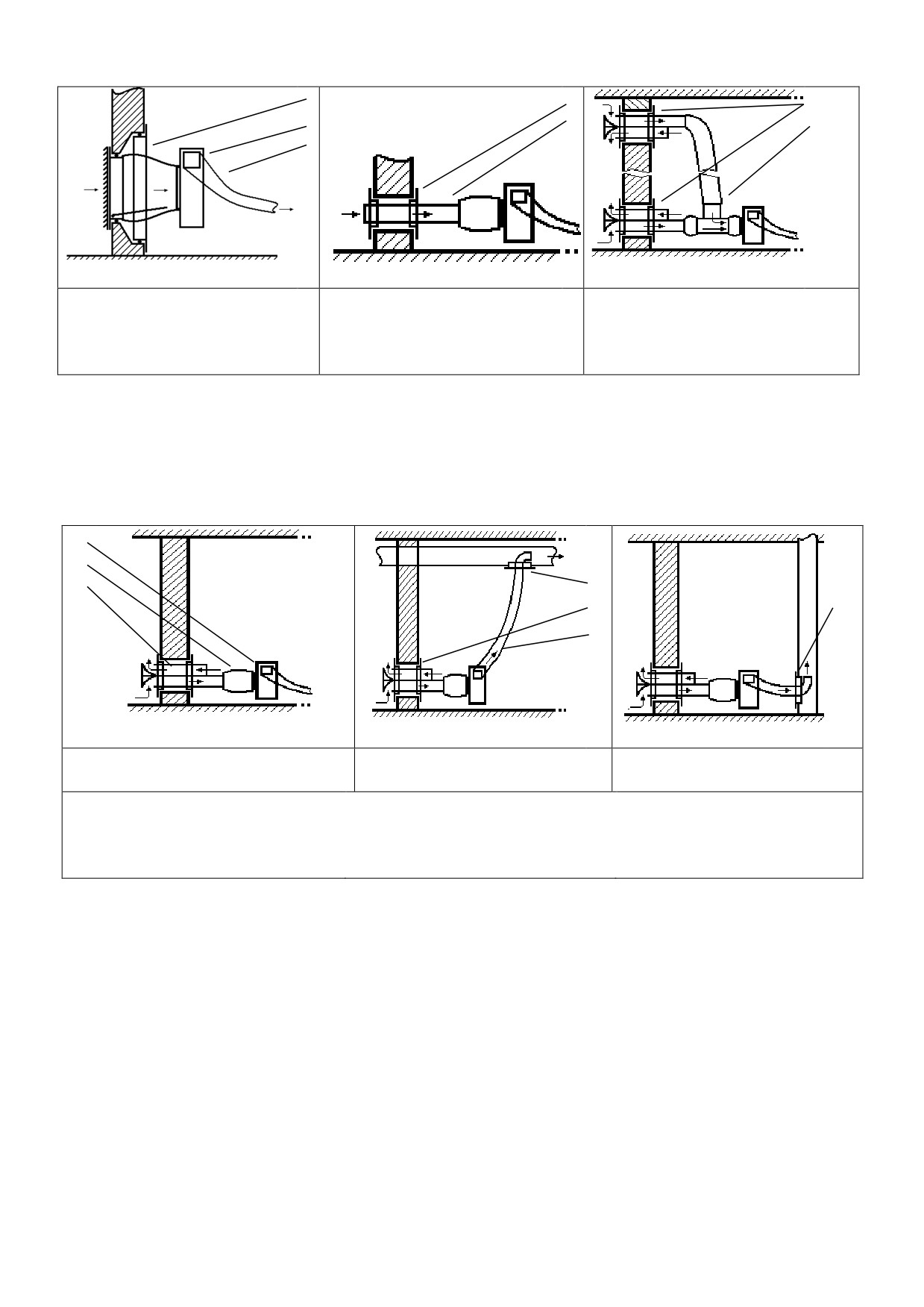

Паспорт. Руководство по эксплуатации
1
4
6
2
5
7
3
1 - узел стыковочный УС-1®
4 - узел стыковочный УС-
6 - узел стыковочный УС-
2 - Передвижная вентиля-
®
1вп®
ционная установка
5 - обвязка всасывающая
7 - обвязка всасывающая
3 - рукав напорный
одинарная
сдвоенная
Удаление огнетушащего газа
Для удаления дыма и огнетушащего газа ДПЭ-7(*ЦМ)® может применяться согласно
нижеследующим вариантам.
Удаление из основного помещения
Удаление из нижней зоны
1
2
3
4
5
7
6
Удаление наружу
Удаление через
Удаление через
вытяжную вентиляцию
шахту дымоудаления
1 - Передвижная вентиляци-
4 - узел стыковочный УС-
6 - рукав напорный
онная установка ДПЭ-7(*ЦМ)®
1вв®
7 - узел стыковочный УС-
2 - рукав соединительный
5 - узел стыковочный УС-
1ду®
3 - воздуховод специальный
1вп®

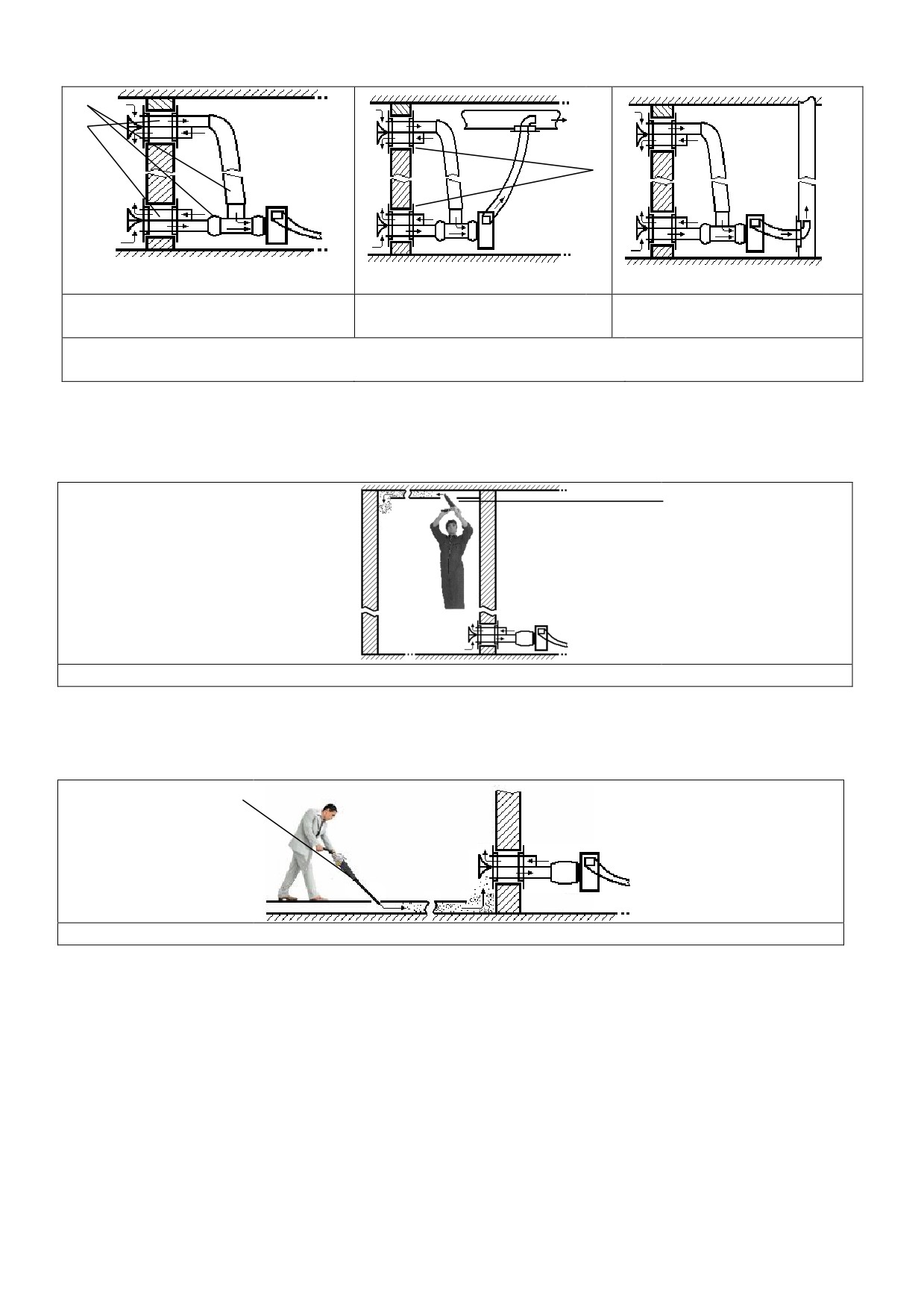

Удаление из нижней и верхней зон
Удаление газов и дыма из нижней и верхней зон предписывается п.7.12 Свода Пра-
вил 7.13130.2009 "Отопление, вентиляция и кондиционирование. Противопожарные тре-
бования".
5
Передвижные вентиляционные установки ДПЭ-7(1ЦМ)®, ДПЭ-7(2ЦМ)®, ДПЭ-7(4ЦМ)®
Паспорт. Руководство по эксплуатации
2
3
5
Удаление наружу
Удаление через
Удаление через
вытяжную вентиляцию
шахту дымоудаления
2 - рукав соединительный
5 - узел стыковочный УС-
3 - воздуховод специальный
1вп®
Удаление из подвесного потолка
Удаление газов и дыма из подвесного потолка производится ПРОДУВКОЙ объема
подвесного потолка ДПЭ-7(1Р)®, включенного в режим «реверсª. При этом продолжается
удаление газов из основного помещения и нагнетание в него чистого воздуха.
ДПЭ-7(1Р)®
Удаление газов и дыма из подвесного потолка продувкой ДПЭ-7(1Р)®
Удаление из фальшпола
Удаление дыма и газа из фальшпола производится ПРОДУВКОЙ объема фальшпо-
ла ДПЭ-7(1Р)®, включенного в режим «реверсª. При этом продолжается удаление газов
из помещения и нагнетание в него чистого воздуха.
ДПЭ-7(1Р)®
Удаление газов и дыма из фальшпола продувкой ДПЭ-7(1Р)®
Удаление огнетушащего порошка или аэрозоля
Для удаления газов, дыма, огнетушащего порошка или аэрозоля с ДПЭ-7(*ЦМ)® мо-
жет применяться согласно нижеследующим вариантам.
Удаление из основного помещения
Тактика применения ДПЭ-7(*ЦМ)® для удаления дыма, газов, огнетушащего порошка
или аэрозоля из основного помещения состоит из двух этапов:
1. Удаление дыма, газов витающего в воздухе огнетушащего порошка или аэрозоля;
2. Удаление остаточной массы осевшего огнетушащего порошка или аэрозоля.
6
Передвижные вентиляционные установки ДПЭ-7(1ЦМ)®, ДПЭ-7(2ЦМ)®, ДПЭ-7(4ЦМ)®
Паспорт. Руководство по эксплуатации

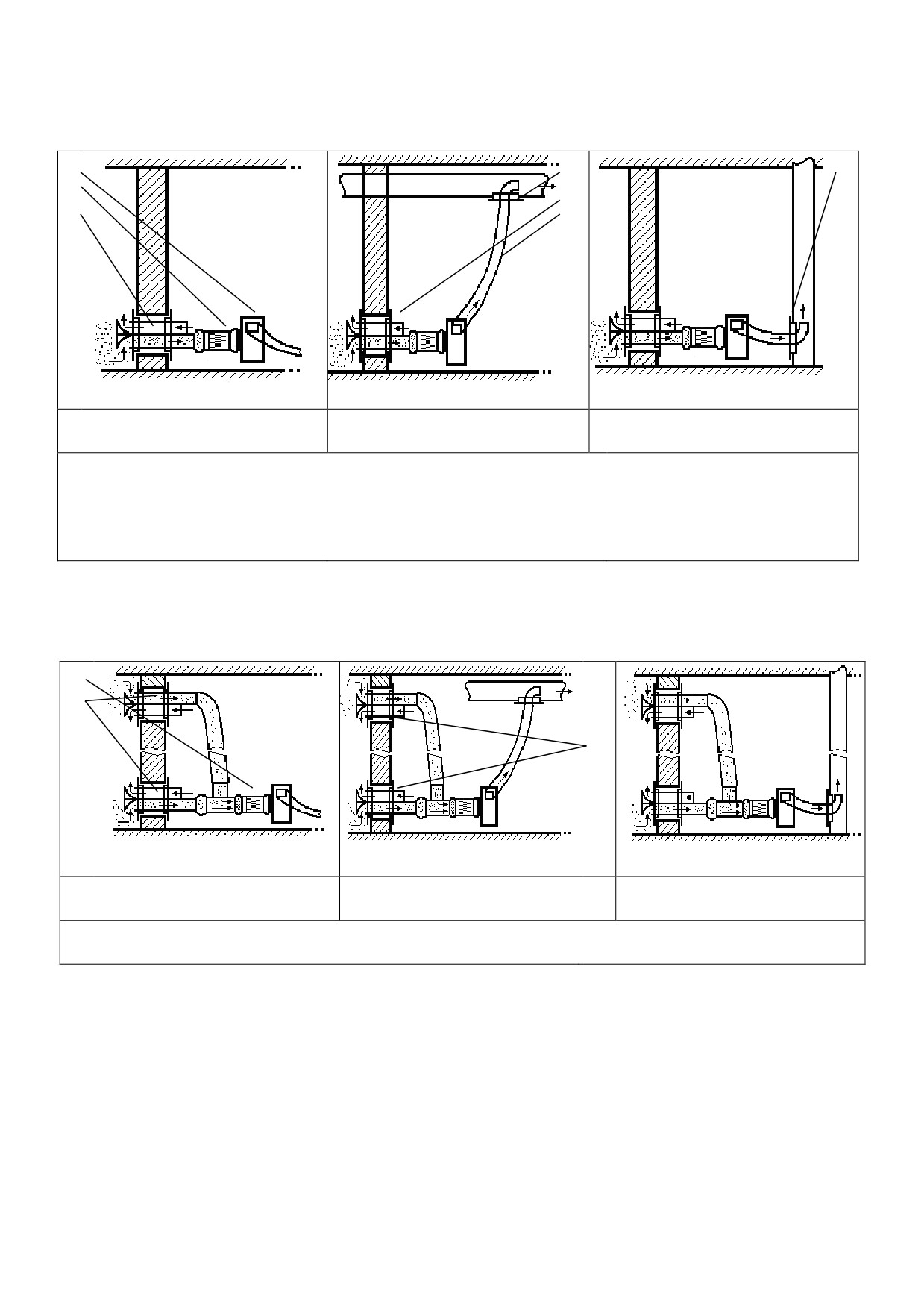

Этот этап полностью аналогичен удалению огнетушащего газа после газового пожа-
ротушения. Для фильтрации порошка или аэрозоля к передвижной установке подсоеди-
няется установка вакуумной пылеуборки АССпир.
1
4
7
2
5
3
6
Удаление наружу
Удаление через
Удаление через
вытяжную вентиляцию
шахту дымоудаления
1 - Передвижная вентиляци-
4 - узел стыковочный УС-1вв®
7 - узел стыковочный УС-
онная установка
5 - узел стыковочный УС-1вп®
1ду®
2 - установка вакуумной пы-
6 - рукав напорный
леуборки АССпир
3 - воздуховод специальный
Удаление из нижней и верхней зон
Удаление газов, дыма, огнетушащего порошка или аэрозоля из нижней и верхней
зон предписывается Сводом Правил 7.13130.2009 "ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОН-
ДИЦИОНИРОВАНИЕ. Противопожарные требования", п.7.12.
2
3
5
Удаление наружу
Удаление через
Удаление через
вытяжную вентиляцию
шахту дымоудаления
2 - установка вакуумной пылеуборки АССпир
5 - узел стыковочный УС-1вп®
3 - воздуховод специальный
Удаление из подвесного потолка
Удаление газов, дыма, огнетушащего порошка или аэрозоля из подвесного потолка
производится ПРОДУВКОЙ объема подвесного потолка ДПЭ-7(1Р)®, включенного в ре-
жим «реверсª. При этом продолжается удаление газов, дыма и витающих частиц из ос-
новного помещения и нагнетание в него чистого воздуха.
7
Передвижные вентиляционные установки ДПЭ-7(1ЦМ)®, ДПЭ-7(2ЦМ)®, ДПЭ-7(4ЦМ)®
Паспорт. Руководство по эксплуатации

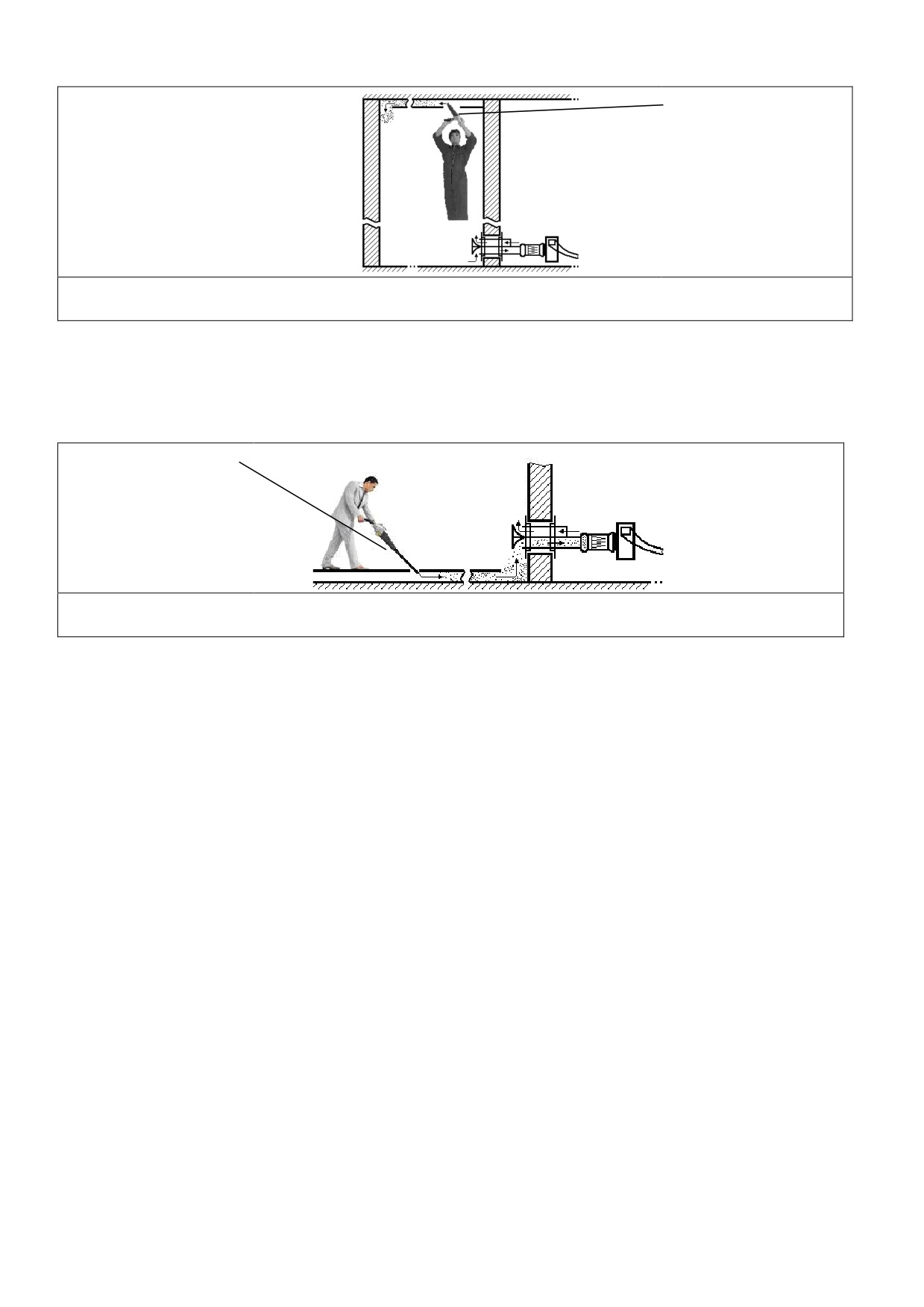

ДПЭ-7(1Р)®
Удаление газов, дыма, огнетушащего порошка или аэрозоля
из подвесного потолка продувкой ДПЭ-7(1Р)®
Удаление из фальшпола
Удаление газов, дыма и огнетушащего порошка или аэрозоля из фальшпола также
можно производить ПРОДУВКОЙ объема фальшпола ДПЭ-7(1Р)® 8, включенного в режим
«реверсª. При этом продолжается удаление газов, дыма и витающих частиц из основного
помещения и нагнетание в него чистого воздуха.
ДПЭ-7(1Р)®
Удаление газов, дыма, огнетушащего порошка или аэрозоля из фальшпола
продувкой ДПЭ-7(1Р)®
5 МЕРЫ БЕЗОПАСНОСТИ
Использование передвижной установки по назначению
Использование передвижной установки не по назначению является нарушением
требований Руководства по эксплуатации.
ООО «АССª не несет ответственности в случае повреждений, возникших в резуль-
тате неправильной эксплуатации передвижной вентиляционной установки. В этом случае
вся ответственность возлагается на пользователя.
Основные правила техники безопасности
Перед работой внимательно прочитать Руководство по эксплуатации передвижной
вентиляционной установки.
При работе с передвижной вентиляционной установкой остерегаться возможных
травм головы, рук, ног.
При работе с передвижной вентиляционной установкой использовать перчатки,
длинные брюки, средства индивидуальной защиты глаз и органов дыхания.
Включать в работу передвижную вентиляционную установку с электродвигателем
разрешается лицам, знающим его устройство и правила пользования, а также знающим
правила техники безопасности при работе с электроустановками под напряжением
220/380 В.
Перед включением передвижной вентиляционной установки к источнику питания
необходимо убедиться в наличии нулевого провода в нагружаемой розетке.
Не перегружать двигатель при работе.
Выключать двигатель ДПЭ-7(1Р)® при переходе с одного обрабатываемого участка
на другой и при перерывах в работе.
Выключать двигатель и отсоединять вилку кабеля электропитания от сетевой розет-
ки перед обслуживанием и очисткой передвижной вентиляционной установки, а также при
повреждениях электрокабеля.
8
Передвижные вентиляционные установки ДПЭ-7(1ЦМ)®, ДПЭ-7(2ЦМ)®, ДПЭ-7(4ЦМ)®
Паспорт. Руководство по эксплуатации
При возникновении повышенной вибрации немедленно выключить передвижную
вентиляционную установку и проверить его на наличие повреждений. При обнаружении
повреждений обратиться в ООО «АССª.
Все рукава изготовлены из газонепроницаемой синтетической ткани и могут быть
использованы для транспортировки газов с температурой до 100 ОС.
Внимание:
- во избежание снижения производительности передвижной вентиляционной уста-
новки напорный рукав не должен сгибаться более чем на 90о;
- если в процессе работы снизятся обороты вращения двигателя, следует немед-
ленно выключить передвижную вентиляционную установку и отсоединить вилку от сете-
вой розетки;
- при работе с ДПЭ-7(1Р)® держать его за рукоятки управления обеими руками;
- при первом использовании передвижной вентиляционной установки может по-
явиться слабый запах, который проходит через некоторое время;
- ДПЭ-7(*ЦМ)® при работе создают большое всасывающее разряжение! Надетый на
передвижную установку всасывающий рукав во избежание складывания должен быть в
максимальной степени растянутым и прямым.
Не допускается попадание влаги на электродвигатель и другие контактные поверх-
ности электропроводов.
Запрещается:
- включать в розетку, не имеющую нулевого провода;
- включать в розетку при неисправностях электрокабеля или удлинителя;
- включать через удлинитель, сечение проводов которого не рассчитано на ток 11 А;
- непрерывная работа ДПЭ-7(*ЦМ)® более 2 часов;
- непрерывная работа ДПЭ-7(1Р)® более 15 мин.;
- использовать при неисправном пусковом выключателе;
- использовать в помещениях при наличии легко воспламеняющихся жидкостей или
газов.
6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Регламентное техническое обслуживание модельного ряда ДПЭ-7(*ЦМ)® не требу-
ется.
При длительном хранении рукавов в помещении повышенной влажности рукава пе-
риодически просушиваются.
7 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Внешние проявления и при-
Вероятная
Метод
знаки неисправности
причина
устранения
При включении не вращается
Нарушение контак-
Обнаружить и
вал электродвигателя
та в электрической цепи
устранить неисправность
Все другие неисправности устраняется в заводских условиях по гарантии в течение
всего срока службы передвижной вентиляционной установки.
8 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА. СРОК СЛУЖБЫ ИЗДЕЛИЯ
Срок гарантии и установленный срок службы модельного ряда ДПЭ-7(*ЦМ)® состав-
ляет 5 лет.
В течение всего срока службы передвижной вентиляционной установки изготовитель
обязуется безвозмездно устранять все неисправности при условии соблюдения потреби-
телем правил, изложенных в Паспорте и в Руководстве по эксплуатации.
9
Передвижные вентиляционные установки ДПЭ-7(1ЦМ)®, ДПЭ-7(2ЦМ)®, ДПЭ-7(4ЦМ)®
Паспорт. Руководство по эксплуатации
9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Передвижная установка соответствует техническим условиям ТУ 4854-008-13358737-
03 и признан годным для эксплуатации.
М.П.
Штамп ОТК
Сделано в России



















///////////////////////////////////////
