ФИЛЬТР МЕХАНИЧЕСКИЙ ПЕРЕДВИЖНОЙ MFC-1200. Руководство по эксплуатации / Паспорт MFC 1,2.00.00.00ПС
Руководство по эксплуатации
Паспорт
ФИЛЬТР
МЕХАНИЧЕСКИЙ
ПЕРЕДВИЖНОЙ
MFC-1200
MFC 1,2.00.00.00ПС
СОДЕРЖАНИЕ:
Страница
1. Введение ……………………………………………………………………………………………….3
2. Техническое описание
…..…3
3. Технические данные
…
4
4.Габаритные и присоединительные размеры, рекомендуемая комплектация.……………...4
5. Комплект поставки
…..…4
6. Конструктивные особенности и функционирование
…..…4
7. Меры безопасности
……..4
8. Порядок установки
……...5
9. Техническое обслуживание ………………………………………………………………………….7
10. Свидетельство о приемке
………7
11. Гарантийные обязательства
………7
12. Учет технического обслуживания
………8
Приложение 1. Электрическая схема фильтра MFC
………9
Приложение 3. Перечень возможных неисправностей
………11
1.
ВВЕДЕНИЕ
1.1
Передвижной механический фильтр MFC 1200 используется для очистки воздуха от сварочного дыма и
различных мелких сухих частиц пыли. Большая мобильность делает его идеальным для оперативного
применения в качестве дополнения к стационарному фильтровентиляционному оборудованию.
1.2.
Конструкция фильтра MFC 1200 постоянно совершенствуется, поэтому фирма изготовитель оставляет за
собой право вносить в конструкцию непринципиальные изменения без отражения в данном руководстве.
2. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
2.1.
Фильтр MFC 1200 рассчитан на продолжительную работу в закрытых помещениях.
Запрещается эксплуатировать фильтр MFC во взрывоопасной среде или использовать его для очистки
взрывоопасных газов, а также воздушных потоков с температурой выше 700С
2.2

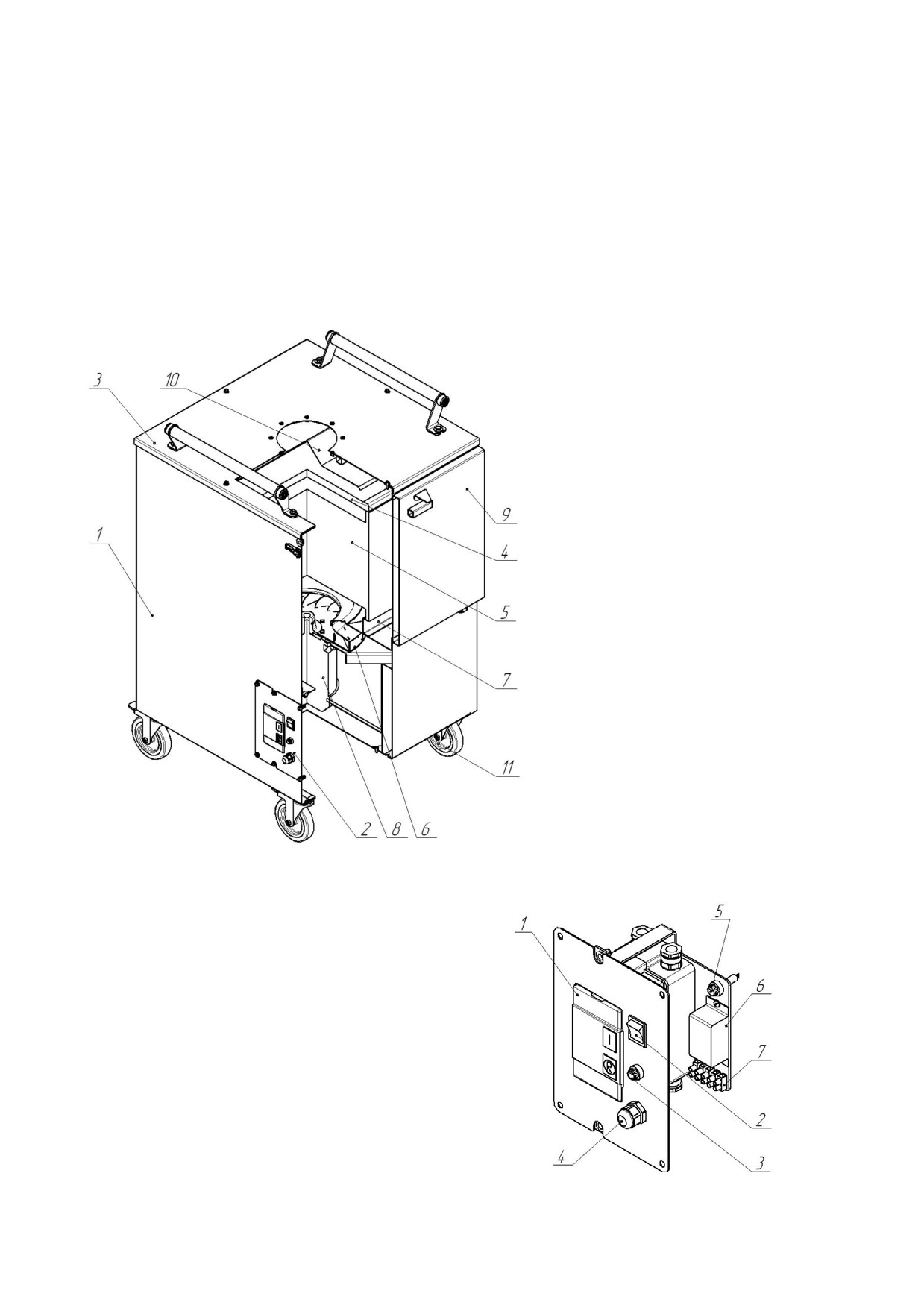

Механический фильтр (см. рис. 1.1.) состоит:
1 - Корпус.
2 - Пульт управления.
3 - Крышка
4 - Предварительный фильтр.
5 - Фильтр тонкой очистки МК-002
6 - Крыльчатка вентилятора.
7 - Рамка *
8 - Однофазный электродвигатель.
9 - Дверка
10 - Рассекатель
11 - Колеса
*Вместо рамки может быть установлена
угольная кассета
Рисунок 1.1.
2.3
На пульте управления (рис. 1.2.)
находятся:
1 - Магнитный пускатель.
2 - Главный выключатель.
3 - Плавкий предохранитель.
4 - Люверс для подвода кабеля.
5 - Плавкий предохранитель*.
6 - Трансформатор 220/12 В*.
7 - Колодка клеммная.
* Для использования с устройством KUA-M с
подсветкой
Рисунок 1.2.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение :
220/380 В
Площадь фильтрующей пов-ти
25 кв м
Класс фильтра
F9
Частота:
50 Гц
Мощность двигателя:
1,1 кВт
Производительность:
max 1300 м.куб./ч
Эффективность очистки:
до 99 %
4. ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ MFC, РЕКОМЕНДУЕМАЯ КОМПЛЕКТАЦИЯ.
4.1.
Габаритные и присоединительные размеры MFC
Высота
1140 мм.
Ширина
680,5 мм.
Длина
722 мм.
Вес, не более
100 кг.
4.2.
Фильтр, по желанию заказчика, комплектуется вытяжным устройством KUA-М длиной 2 м или EA длиной 3
метра. Дополнительно может быть установлена угольная кассета. Возможна установка KUA-М с
подсветкой*.
*При заказе комплекта для подключения подсветки.
5. КОМПЛЕКТ ПОСТАВКИ
5.1.
Фильтр MFC, принятый ОТК предприятия-изготовителя.
5.2.
Паспорт.
5.3.
Упаковочная тара.
6. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ФУНКЦИОНИРОВАНИЕ
Передвижной механический фильтр MFC 1200 имеет две ступени фильтрации и очищает воздух от частиц
размером до 0,5 мкм. Большие частицы отделяются в фильтре предварительной очистки (префильтр).
Оставшиеся частицы оседают в фильтре тонкой очистки. Очищенный воздух выходит через специальные
отверстия на боковой поверхности корпуса. Для очистки воздуха от вредных газов (третья ступень
фильтрации) после фильтра тонкой очистки может быть установлена кассета с активированным углем.
MFC-1200 оборудован высокооборотным вентилятором, гарантирующим необходимую скорость воздушного
потока во время всего срока службы фильтрующей кассеты тонкой очистки. MFC-1200 поставляется в
комплекте с электрическим 5-ти метровым кабелем, снабженным трехконтактной или пятиконтактной вилкой,
префильтром, фильтром тонкой очистки и колесами.
Вентилятор включается вручную кнопкой «I» на магнитном пускателе, выключается кнопкой «R».
Колеса снабжены специальными тормозами, предотвращающими самопроизвольное перемещение агрегата.
Фильтр может быть оборудован комплектом для включения подсветки устройства KUA-M.
7.
МЕРЫ БЕЗОПАСНОСТИ
7.1.
При монтаже и эксплуатации фильтров должны соблюдаться действующие “Правила эксплуатации
электроустановок потребителей” и “Правила техники безопасности при эксплуатации электроустановок
потребителей”.
Внимание! Корпус установки должен быть заземлен. Эксплуатация установок без заземления не
допускается.
7.2.
При проведении любых сервисных работ необходимо отключить подачу сетевого напряжения на пульт
управления фильтра.
7.3.
Будьте осторожны при удалении фильтрующей кассеты из корпуса фильтра! Вес кассеты может
достигать15 кг.
7.4.
При удалении фильтрующих кассет и проведении работ по их очистке необходимо использовать защитные
очки и перчатки.
7.5.
Вскрывать пульт управления фильтра разрешается только квалифицированному персоналу.
8. ПОРЯДОК УСТАНОВКИ

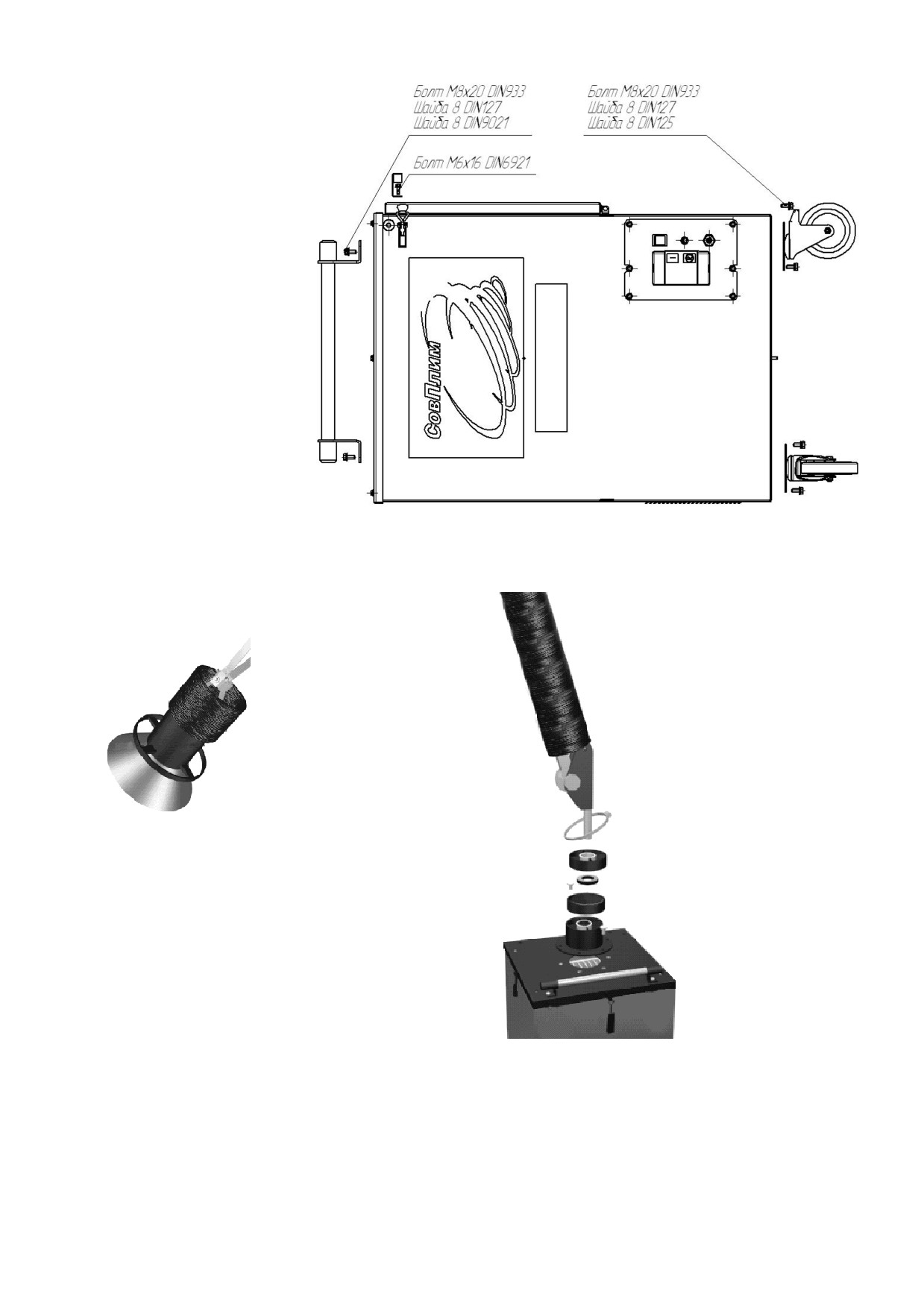

8.1. После вскрытия тары,
откройте боковую дверку,
извлеките из корпуса
префильтр, кассету МК-002
и рамку, положите фильтр
на поддон, смонтируйте
колеса, ручку дверки и
ручки на крышке (см. рис.
8.1.). Установите фильтр в
вертикальное положение и
установите на место рамку,
кассету и префильтр.
8.2. Для гибкого вытяжного
устройства ЕА.
8.2.1 Установите фланец на
корпусе фильтра и оденьте
резиновое кольцо на
внутреннее звено рычага
вытяжного устройства.
Установите устройство на
агрегат (см. рис. 8.2.).
Рисунок 8.1.
8.2.2 Присоедините патрубок
воздухоприемной воронки и
саму воронку к внешней
части вытяжного
устройства.
(см. рис. 8.3.).
Рисунок 8.3.
Рисунок 8.2.
8.2.3 Отрегулируйте трение во всех соединениях (см.
рис.8.4.).
8.2.4 Присоедините гибкие шланги и хомуты (см.рис.8.5)
Рисунок 8.5.
Рисунок 8.4.
,
Рисунок 8.6.
8.2.5 Присоедините гибкий шланг (L=650 мм) и хомуты
(см. рис. 8.6.).
8.3.

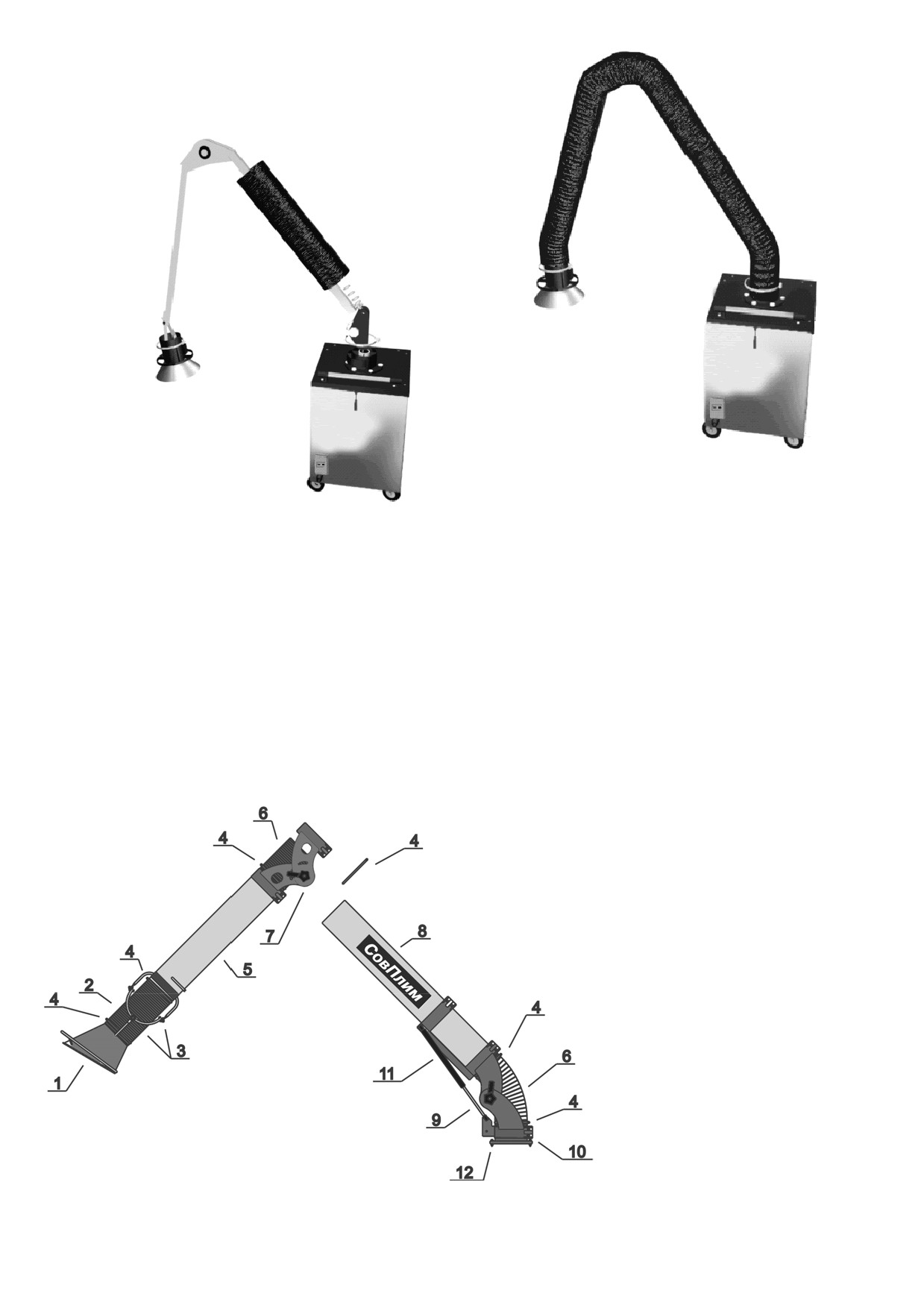

Для вытяжного устройства KUA-M-S (см. рис. 8.7).
8.3.1
Отвернуть 8 болтов М6 (поз. 12), совместить отверстия в поворотной опоре (поз. 10)
с отверстиями на месте установки и закрепить 8 болтами М6 (поз. 12);
8.3.2
Установить и закрепить внешний шарнир (поз. 7) на внутренней трубе (поз. 8);
8.3.3
Надеть гибкий шланг (поз.6) на внутреннюю трубу (поз. 8) и закрепить хомутом (поз. 4).
8.3.4
Отрегулировать трение во всех соединениях
8.4.
При эксплуатации, периодически проверять затяжку крепежных болтов и гаек.
1 - Воронка.
2 - Гибкий шланг L=500мм.
3 - Шарнир воронки.
4 - Хомут.
5 - Внешняя труба.
6 - Гибкий шланг L=650мм.
7 - Внешний шарнир.
8 - Внутренняя труба.
9 - Внутренний шарнир.
10 - Поворотная опора.
11 - Газовая пружина.
12 - Болт М6 (8шт).
Рисунок 8.7.
Для подключения подсветки устройства KUA-M необходимо удалить резиновые заглушки в боковой стенке и
поддоне корпуса фильтра и установить на их место люверсы из комплекта подсветки. Отвернув 4 болта
крепления передней панели пульта, отвести ее в сторону. На плате пульта закрепить двумя винтами
трансформатор и держатель предохранителя. Подключить трансформатор и держатель предохранителя к
клеммной колодке. Пропустить провод подсветки через люверсы в корпусе фильтра и подключить желтый провод
к клемме 10, а красный к клемме 12 колодки (см. приложение 2). Закрепить панель пульта.
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
9.1.
В передвижном механическом фильтре через определенные промежутки времени, в зависимости от
интенсивности работ и загрязненности воздушных потоков, необходимо менять кассету фильтра тонкой
очистки и очищать префильтр. Необходимо заменить кассету фильтра, когда он заполнен и его
фильтрующая способность уменьшилась.
9.2.
Перед началом работ по обслуживанию агрегата отсоедините его от сети.
9.3.
Отстегните 2 защелки крепления дверки и откройте ее за ручку.
9.4.
Отцепите от корпуса 2 эластичных шнура, фиксирующие кассеты префильтра, фильтра тонкой очистки и
фильтра с активированным углем.
9.5.
Достаньте через проем в боковой стенке префильтр и фильтр тонкой очистки. Будьте осторожны - вес
кассеты фильтра тонкой очистки может достигать 15 кг.
9.6.
При сильных загрязнениях префильтра используйте для очистки моющие средства со значением PH ниже
10 (не агрессивные к AL). Приготовьте смесь в соответствии с инструкциями изготовителя. Опустите
префильтр в чистую жидкость примерно на 20-30 минут. Это разрыхлит осажденные частицы, которые
затем должны быть смыты холодной водой из шланга. Проверьте надлежащую очистку всех частей.
Примечание! Во время очистки всегда используйте защитные очки и перчатки.
9.7.
После очистки соберите фильтр в обратном порядке.
10. Свидетельство о приемке.
Фильтр механический MFC 1200
Заводской №____________________
Соответствует технической документации и признан годным для эксплуатации.
Дата выпуска _______________________
Начальник ОТК ______________________
__________________________
Подпись, дата
Инициалы, фамилия
11. Гарантийные обязательства.
11.1. Срок гарантии устанавливается в течении 12 месяцев со дня ввода в эксплуатацию, но не более 15
месяцев со дня отправки установки потребителю.
11.2. Изготовитель гарантирует соответствие механического фильтра техническим данным при соблюдении
потребителем правил транспортирования, хранения, монтажа, эксплуатации и технического
обслуживания, установленных настоящим документом.
12. УЧЕТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Должность, фамилия и
Дата
Замечания о техническом состоянии
Примечания
подпись ответственного лица
Приложение 1

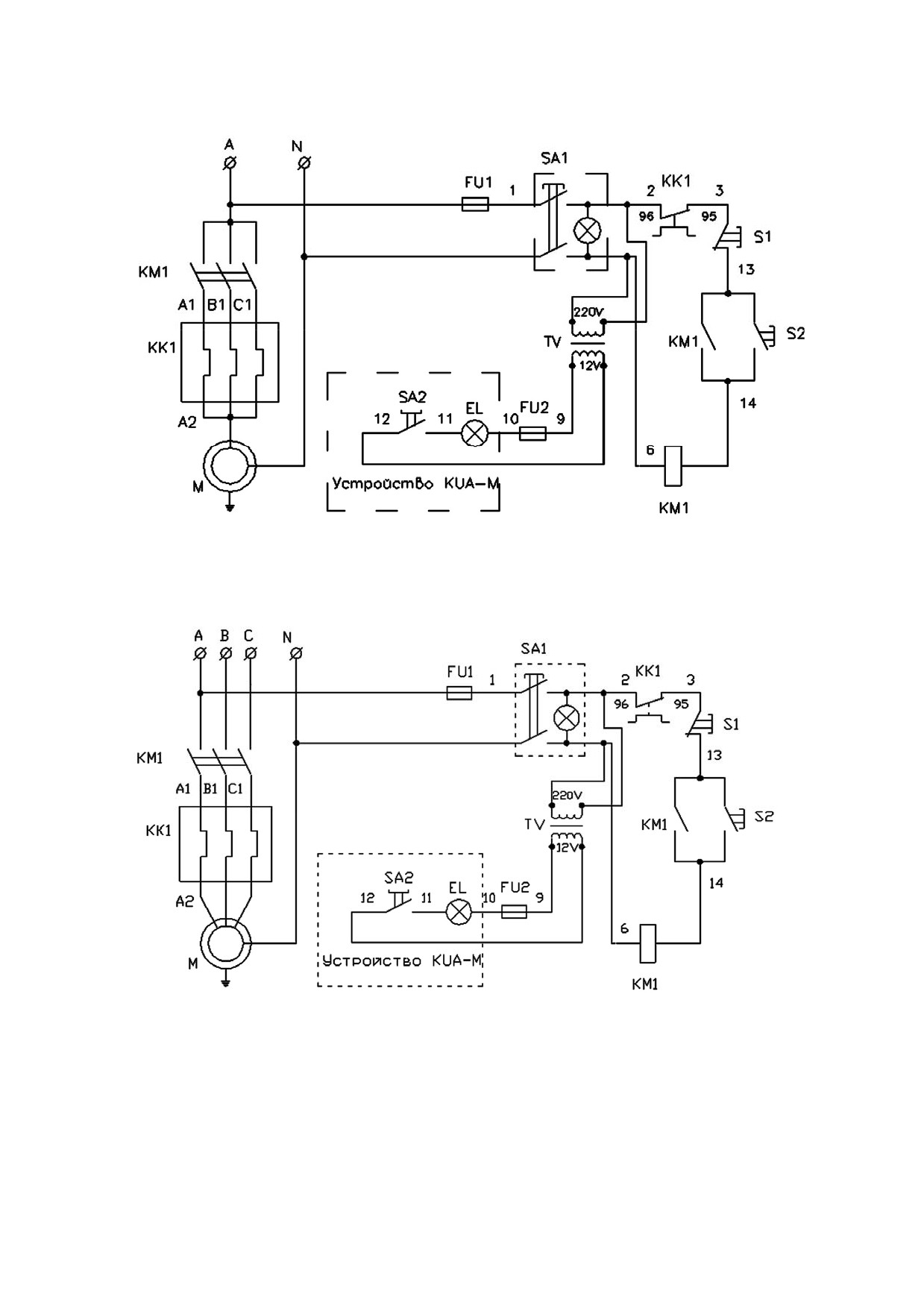

ЭЛЕКТРИЧЕСКАЯ СХЕМА MFC 1200
С однофазным электродвигателем вентилятора
С трехфазным электродвигателем вентилятора
КМ1 - Магнитный пускатель ПМЛ 1230 Б 1-10А, 220В
FU1 - Предохранитель 2А
FU2 - Предохранитель 0,5А
SA1 - Выключатель SC 767, 15A
SA2 - Выключатель НS 11, 8A
TV - Трансформатор 220/12 В
EL - Лампа подсветки 12 В, 20 Вт
М - Электродвигатель вентилятора
Приложение 2

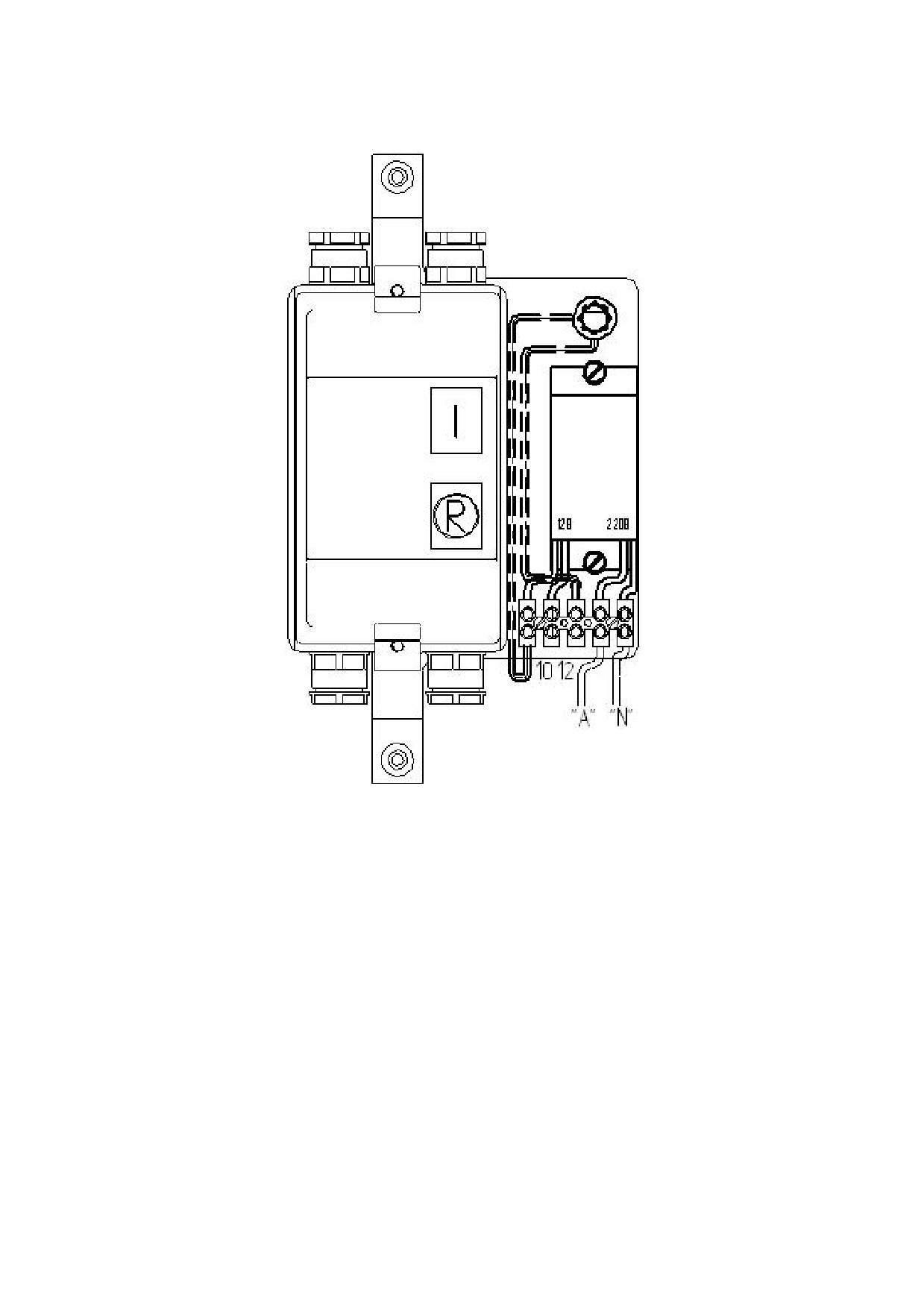

ПОДКЛЮЧЕНИЕ ПОДСВЕТКИ УСТРОЙСТВА KUA-M
Приложение 3

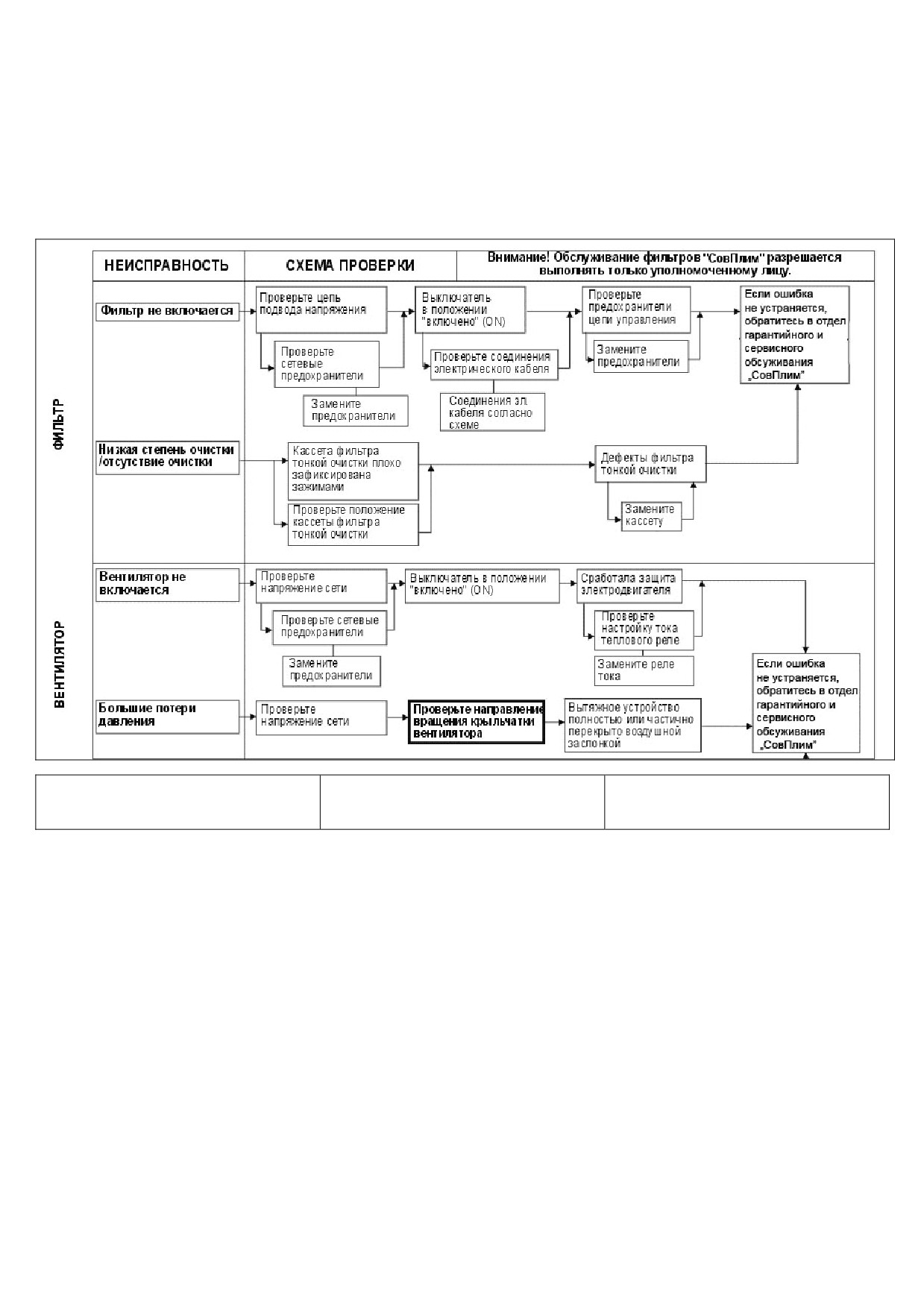

ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
Основные условия работы фильтра:
1. Должен быть исправен автомат подключения силового напряжения, подаваемого на фильтр
2. Должно быть обеспечено напряжение сети 220 ± 10% В для фильтра с однофазным электродвигателем
вентилятором и 380 ± 10% В для фильтра с трехфазным электродвигателем вентилятора.
Перечень возможных неисправностей и способов их устранения приведен в таблице.
ПОДСВЕТКА
Не горит лампа подсветки
Проверить предохранитель
подсветки. При необходимости -
заменить
