Пенетрометр грунтовый ПСГ-МГ4. Руководство по эксплуатации. Технические характеристики







Пенетрометр грунтовый ПСГ-МГ4

Руководство по эксплуатации*

Технические характеристики*


*Переназначен для ознакомления. Не является полноценным РЭ





СОДЕРЖАНИЕ
1 Описание и работа пенетрометра..................................................3

1.1 Назначение и область применения.............................................3

1.2 Технические характеристики......................................................5

1.3 Состав изделия.............................................................................5

1.4 Устройство и принцип работы....................................................5

1.5 Маркировка и пломбирование....................................................8

1.6 Упаковка.......................................................................................8

2 Использование по назначению.......................................................8

2.1 Эксплуатационные ограничения.................................................8

2.2 Подготовка пенетрометра к работе.............................................9

2.3 Использование пенетрометра......................................................9

3 Техническое обслуживание...........................................................27

3.1 Меры безопасности....................................................................27

3.2 Порядок технического обслуживания пенетрометра..............28

4 Методика калибровки....................................................................28

4.1 Нормируемые метрологические характеристики....................29

4.2 Требования к средствам калибровки........................................29

4.3 Условия проведения калибровки и подготовка к ней.............29

4.4 Проведение калибровки.............................................................29

4.5 Оформление результатов калибровки......................................29

5 Хранение...........................................................................................29

6 Транспортирование........................................................................29

7 Утилизация......................................................................................30

Паспорт................................................................................................30





Руководство по эксплуатации (далее по тексту РЭ) содержит общие сведения необходимые для изучения и правильной эксплуатации пенетрометра грунтового ПСГ-МГ4, предназначенного для определения степени уплотнения грунтов методом статического зондирования, в дальнейшем - пенетрометр. РЭ содержит описание принципа действия, технические характеристики, методы контроля и другие сведения, необходимые для нормальной эксплуатации пенетрометра.

Эксплуатация пенетрометра должна проводиться лицами, ознакомленными с принципами работы, конструкцией пенетрометра, настоящим РЭ.




1 Описание и работа пенетрометра

1.1 Назначение и область применения


1.1.1 Пенетрометр предназначен для измерения силы, прикладываемой к наконечнику, при внедрении его в грунт и определения прочностных характеристик грунтов земляного полотна - угла внутреннего трения, удельного сцепления, модуля упругости.

Внешний вид пенетрометра приведен на рисунке 1.1.1.

1.1.2 Область применения - контроль качества уплотнения грунтов и оснований при строительстве дорог, мостов, опор, железнодорожного полотна, фундаментов, каналов, траншей, на предприятиях стройиндустрии, научно-исследовательских, дорожных и строительных лабораториях.

1.1.3 Условия эксплуатации:

- температура окружающего воздуха от 0 °С до 50 °С;

- относительная влажность воздуха до 80 %;

- атмосферное давление от 84,0 до 106,7 кПа. (630..800 мм рт. ст).







Рис 1.1.1 Общий вид







1.2 Технические характеристики





Диапазон измерений силы, Н

100...950

Пределы допускаемой относительной погрешности измерения силы, %

±1,5

Определение удельного сопротивления пенетрации, Н/см2, в диапазоне

50...750

Определение модуля упругости, МН/м2, в диапазоне

20...150

Определение удельного сцепления грунта, МПа, в диапазоне

0,02...0,06

Определение угла внутреннего трения грунта, град, в диапазоне

15...45

Определение коэффициента уплотнения грунта, в диапазоне

0,5...1,1

Диаметр наконечников, мм

22,0; 16,0; 11,3; 8,0; 6,0

Допускаемое отклонение диаметра наконечников, мм

±0,1

Напряжение питания, В

3

Потребляемый ток, мА, не более

25

Габаритные размеры, мм

850x260x150

Масса, кг, не более

з,з



1.3 Состав изделия

1.3.1 Пенетрометр состоит из тензометрического силоизмерительного устройства (далее ТСУ), электронного блока, удлинительных штанг и рабочих наконечников.

1.4 Устройство и принцип работы

1.4.1 Принцип действия пенетрометра основан на корреляционной зависимости удельного сопротивления пенетрации и механическими свойствами грунта. Удельное сопротивление пенетра-ции рассчитывается как отношение силы действующей на наконечник к площади наконечника.

В качестве силоизмерительного устройства используется тен-зометрический датчика силы.

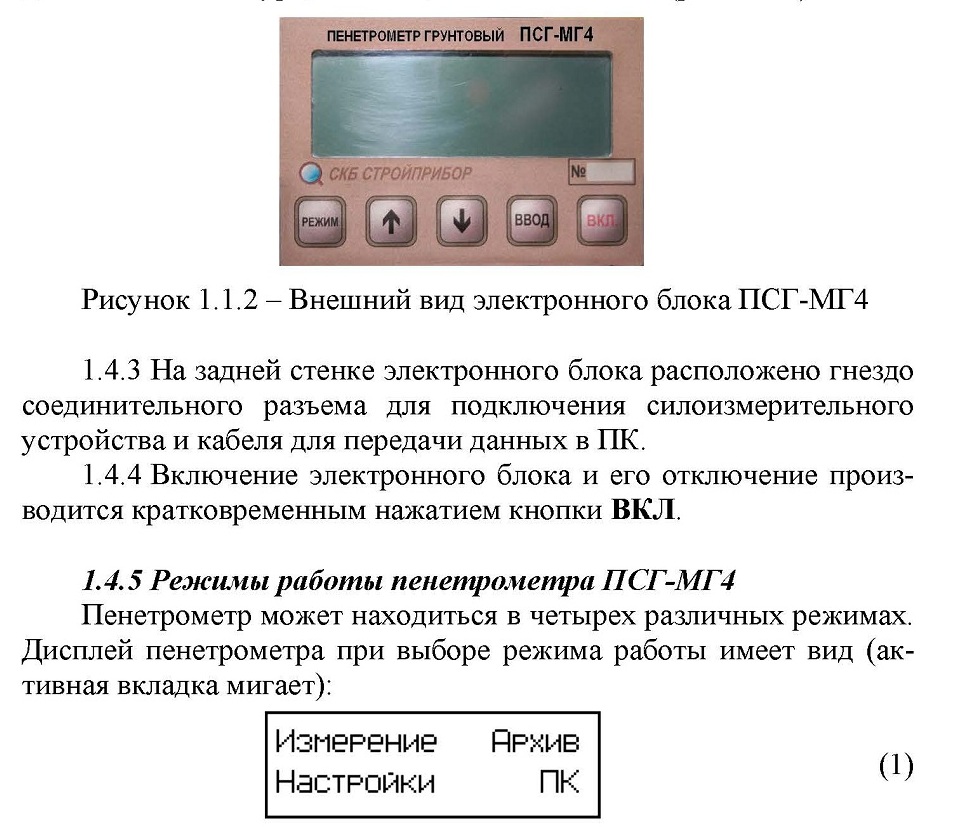

1.4.2 На лицевой панели электронного блока размещен ЖК дисплей и клавиатура, состоящая из пяти кнопок (рис. 1.1.2).









1.4.5.1 Режим «Измерение» (пенетрометр переходит сразу после включения питания).

Доступно три режима измерения:

- режим измерения «К»;





- режим измерения «Е»;

- режим измерения «Рт».

Режим измерения «Рт» является вспомогательным и служит для определения максимального удельного сопротивления пенетрации Ртах данного типа грунта. Полученное значение Ртах используется для определения характеристик грунта в режиме измерения «К».

В режиме измерения «К» определяются следующие характеристики грунта: коэффициент уплотнения К; модуль упругости Е; угол внутреннего трения f; удельное сцепление С и относительная влажность (индекс влажности) I.

Режим измерения «Е» применяется для определения модуля упругости грунта.

Выход пенетрометра из режима «Измерение» в экран главного меню происходит при нажатии кнопки РЕЖИМ.

1.5 Маркировка и пломбирование



1.5.1 Маркировка пенетрометра

На передней панели электронного блока пенетрометра нанесены:

- товарный знак предприятия-изготовителя;

- наименование и условное обозначение пенетрометра;

- заводской номер.

На верхней торцевой поверхности ТСУ, на табличке, нанесены:

- товарный знак предприятия изготовителя;

- наименование и условное обозначение пенетрометра;

- заводской номер, месяц и год изготовления.

Управляющие элементы маркированы в соответствии с их назначением.

1.5.2 Пломбирование пенетрометра

Пенетрометр пломбируется предприятием - изготовителем при выпуске из производства. Сохранность пломб в процессе эксплуатации пенетрометра является обязательным условием принятия рекламаций в случае отказа пенетрометра.

1.6 Упаковка

1.6.1 Пенетрометр и комплект принадлежностей должны быть упакованы по варианту внутренней упаковки ВУ-3, вариант защиты пенетрометра по ВЗ-0 ГОСТ 9.014-78.

2 Использование по назначению

2.1 Эксплуатационные ограничения

Измерения следует проводить только на однородных свежеуплотненных грунтах, не имеющих твердых механических включений размером более 2 мм (например: песок, супесь, глина, суглинок).





Наличие сухой корки на поверхности грунта приводят к большой погрешности измерений.

При проведении измерений необходимо обеспечивать строго вертикальное положение пенетрометра в процессе зондирования, не допуская контакта боковой поверхности наконечника со стенками канала.

Плавно, с постоянной скоростью, погружать рабочий наконечник пенетрометра в грунт. Рывки или замедления в процессе пенет-рации не допускаются.

Предел нагружения составляет 950 Н (около 93 кг).



2.2 Подготовка пенетрометра к работе

2.2.1 Перед началом работы следует внимательно изучить руководство по эксплуатации.

2.2.2 После транспортировки пенетрометра в условиях отрицательных температур распаковка должна производиться после выдержки, при температуре (20 ± 5) °С, в течение не менее двух часов.

2.2.3 Снять крышку батарейного отсека (батарейный отсек расположен с тыльной стороны электронного блока) установить, соблюдая полярность, элементы питания AALR6.

2.2.4 Установить на ТСУ электронный блок и подключить его при помощи кабеля. Установить на ТСУ две удлинительные штанги и наконечник 11,3 мм, затянуть их с помощью воротка.



2.3 Использование пенетрометра

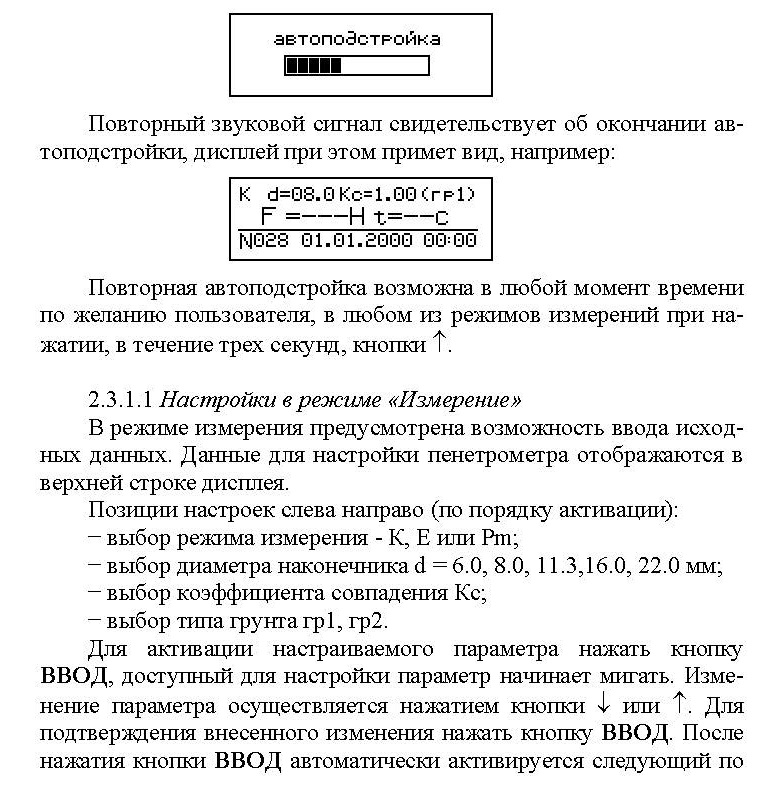

Включить подготовленный к работе пенетрометр. На дисплее кратковременно появится тип пенетрометра и информация о напряжении батарей, после чего пенетрометр переходит в режим «Измерения», при этом на дисплее появляется:

автоподстройка

нажмите ВВОД





2.3.1 Порядок работы в режиме «Измерения»

Нажать кнопку ВВОД и поднять пенетрометр за рукояти так, чтобы он не касался грунта и неподвижно находился в вертикальном положении. После подачи звукового сигнала пенетрометр переходит в режим автоподстройки, на дисплее появляется индикатор, сигнализирующий о данном процессе:









порядку параметр. Выйти из режима настроек можно после прохождения всех позиций, то есть после четырех нажатий кнопки ВВОД. Более подробную информацию о параметрах настроек см. п.2.3.3.

2.3.1.2 Режим измерения «К»

В этом режиме на основании прямых измерений силы (F), Н вычисляются:

- удельное сопротивление пенетрации Р, МПа;

- коэффициент уплотнения К;

- индекс влажности I;

- модуль упругости Е, МПа;

- угол внутреннего трения f,°;

- удельное сцепление грунта С, МПа.

ВНИМАНИЕ! Перед проведением измерения в режиме «К» определите максимальное сопротивление пенетрации для данного грунта (Ртах). Подробно об определении Ртах см. п.2.3.1.4.

На дисплей пенетрометра выводятся значения силы F и длительности измерения Т. Прочерки в этих позициях свидетельствуют о том, что измерения не проводились.

Установить вертикально рабочий наконечник пенетрометра на



грунт и плавно, без рывков, прикладывая усилие к рукоятям ТСУ внедрить рабочий наконечник в грунт.

Как только сила превысит пороговое значение запускается таймер и подается короткий звуковой сигнал:

При достижении предела нагружения (950 Н) подается часто повторяющийся звуковой сигнал и мигающий транспарант:

«Перегрузка!!!»

Как только значение силы вернется в допустимые пределы, пенетрометр продолжит измерения, при этом будет выведено среднее



значение без учета перегрузки.

Примечание - Если усилие пенетрации будет недостаточным (менее 120 Н) - последовательно переходить на наконечник с большим диаметром, если усилие будет более 550 Н - наконечник заменить на другой, с меньшим диаметром основания. При смене рабочего наконечника необходимо ввести диаметр наконечника в строку настроек (см п. 2.3.1.1).

Цикл измерений на одном участке состоит из 3...5 измерений (по усмотрению оператора), в точках расположенных друг от друга на расстоянии не менее 10 см.

Для проведения следующего измерения нажать кнопку X. Если измерение было проведено неверно, то для повторного измерения нажать кнопку .

После окончания цикла измерений нажать кнопку ВВОД, на дисплей пенетрометра выводятся результаты измерений и расчетные значения параметров грунта:

- среднее значение силы F, Н;

- сопротивление пенетрации Р, МПа;

- коэффициент уплотнения К;

- индекс влажности I.

Дисплей пенетрометра примет вид, например:







для ввода полученного значения Рмах в память пенетрометра.

ВНИМАНИЕ! При перемещении на участок испытаний с новыми параметрами грунта всегда проверяйте соответствие Ртах, если работаете в режиме «К».

В режиме «К» если Рмах < Р измеренного, трижды выводится сообщение со звуковым сигналом:











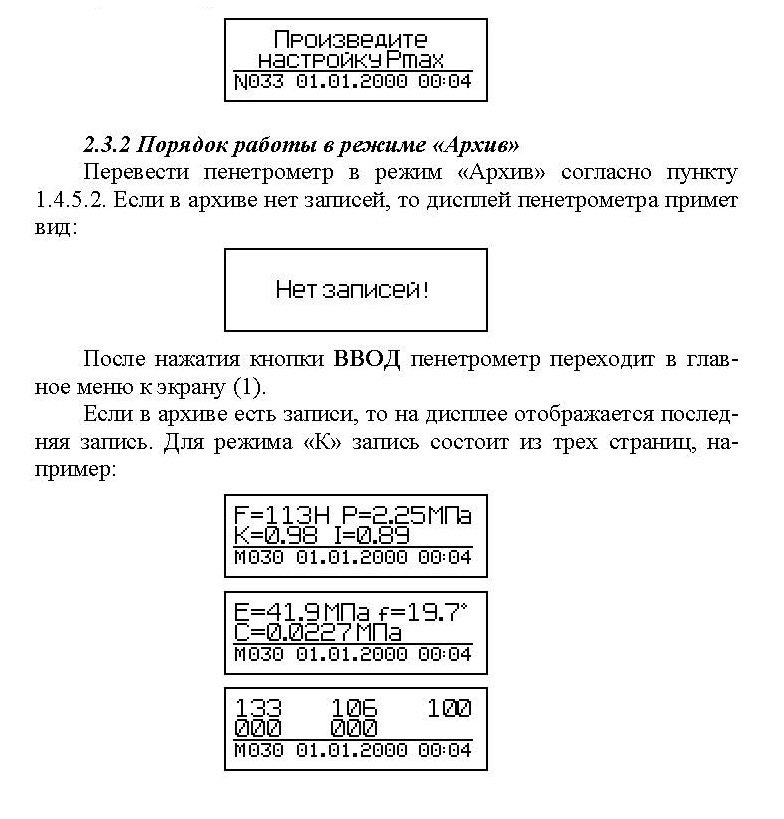

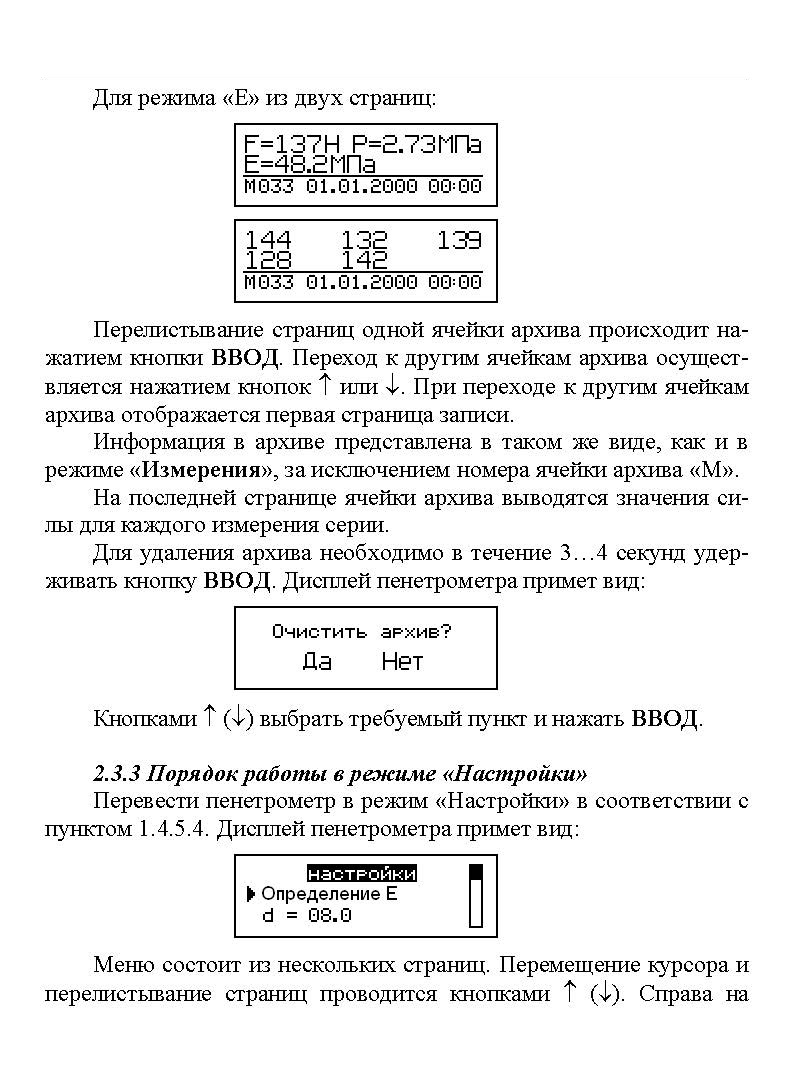

Таблица 1

Консистенция грунта

Визуальные признаки

Твердая

При раскатывании грунта в жгутик по­перечные трещины образуются при его толщине более 3 мм, комочек грунта при сжатии растрескивается.

Полутвердая

При раскатывании грунта в жгутик по­перечные трещины образуются при его тол­щине 2-3 мм, жгутик при изгибе ломается.

Тугопластичная

Жгутик раскатывается без образования трещин, а при изгибе растрескивается и ло­мается.

Мягкопластичная

Грунт без усилий раскатывается в жгу­тик, а жгутик изгибается, не ломаясь, комо­чек грунта при сжатии пальцев легко рас­плющивается, не растрескиваясь.



Грунт 1 - мягкопластичный и тугопластичный. Грунт 2 - полутвердый и твердый.




2.3.3.4 Ввод значения Рмах

В данном режиме настроек можно ввести ранее измеренное значение Рмах.



2.3.3.5 Ввод Кс

В данном режиме настроек можно ввести коэффициент совпадения для модуля упругости Е.





2.3.3.8 Выбор режима подсветки



Существует три режима подсветки: «Вкл», «Выкл» и «Эконом». В режиме «Вкл.» подсветка работает всегда, при этом сильно возрастает энергопотребление. В режиме «Выкл.» подсветка всегда отключена. В режиме «Эконом.» подсветка включается только при выводе результатов измерений в режиме «Измерения» в течение 5 с, после чего автоматически отключается.
2.3.3.9 Настройка проверки размаха показаний пенетрометра







Пенетрометр сбрасывает все пользовательские настройки и загружает настройки предприятия изготовителя.



2.3.5 Порядок работы в режиме «ПК»

Перевести пенетрометр в режим передачи данных из архива пенетрометра в ПК, для чего, нажатием кнопки РЕЖИМ перевести пенетрометр в основное меню к экрану «Режим работы», кнопками () переместить курсор на пункт «Связь с ПК» и, нажатием кнопки ВВОД активировать режим.

2.3.5.1 Системные требования к ПК

Для работы программы необходима система, удовлетворяющая следующим требованиям:

- операционная система Windows 95, 98, 98SE, 2000, ME, ХР © Microsoft Corp;

- один свободный USB-порт.

2.3.5.2 Подключение пенетрометра к ПК

Для передачи данных используется стандартный USB-порт. Для подключения необходим свободный USB-порт. Подсоединить кабель, поставляемый в комплекте с пенетрометром, к компьютеру, второй конец подсоединить к включенному пенетрометру.

2.3.5.3 Назначение, установка и возможности программы

2.3.5.3.1 Назначение программы

Программа для передачи данных предназначена для работы совместно с пенетрометрами ПСГ-МГ4 фирмы «СКБ Стройприбор». Программа позволяет передавать данные, записанные в архив пенетрометра, на компьютер.

2.3.5.3.2. Установка программы

Для установки программы необходимо выполнить следующие действия:

- вставить компакт-диск в привод CD-ROM;

- открыть папку «Programs» на прилагаемом CD;

- найти и открыть папку с названием вашего пенетрометра;

- начать установку, запустив файл Install.exe.

После загрузки нажать кнопку «Извлечь». По завершению ус-







тановки программа будет доступна в меню «Пуск» - «Программы» - «Стройприбор» - «ПСГ-МГ4».

2.3.5.3.3 Возможности программы:

- просмотр данных и занесение служебной информации в поле «Примечание» для каждого измерения;

- сортировка по любому столбцу таблицы;

- распечатка отчетов;

- дополнение таблиц из памяти пенетрометра (критерий: дата последней записи в таблице);

- экспорт отчетов в Excel;

- выделение цветом колонок таблицы;

- построение графиков усилия и перемещения.

2.3.5.3.4 Настройка USB-соединения

Для настройки USB-соединения необходимо подключить пенетрометр к компьютеру через USB-порт. Установить драйвер USB, который поставляется вместе с программой связи.

Автоматическая установка драйвера:

После того как ОС Windows обнаружила новое устройство, в мастере установки драйверов (см. рис 2.3.5.1), необходимо указать папку с USB драйвером (X:/Programs/ USB driver/) и нажать кнопку «Далее» (см. рис 2.3.5.2).

Ручная установка USB драйвера:

- вставить компакт-диск в привод CD-ROM;

- открыть папку «Programs» на прилагаемом CD;

- найти и открыть папку «USB driven);

- нажать правой клавишей мыши на файле FTDIBUS.INF в

выпадающем меню выбрать пункт «Установить» (см. рис

2.3.5.3);

- нажать правой клавишей мыши на файле FTDIPORT.INF в выпадающем меню выбрать пункт «Установить»;

- перезагрузить ОС Windows.





Рисунок 2.3.5.1 - Окно мастера обновления оборудования
Рисунок 2.3.5.2 - Окно выбора драйвера для установки.





Рисунок 2.3.5.3 - Окно ручной установки драйвера



2.3.5.4 Прием данных с пенетрометра

2.3.5.4.1 Включить компьютер и запустить программу «Пуск» - «Программы» - «Стройприбор» - «ПСГ-МГ4».

2.3.5.4.2 Подключите пенетрометр к ПК согласно п. 2.3.5.2.

При подключении пенетрометра через USB-порт после установки драйвера необходимо определить номер СОМ-порта:

- открыть ПУСК—>Панель управления—>Система—> Оборудование-»Диспетчер устройств;

- открыть список портов Диспетчер Устройств Порты ;

- найти строку «USB Serial Port (СОМ№)», в скобках указан номер СОМ-порта, если номер в скобках «1», то настройка завершена и ничего менять не нужно, если в скобках другой номер, необходимо вызвать окно свойств «USB Serial Port (COM №)» (правой клавишей мыши щелкнуть по строке USB Serial Port (COM №) и



выбрать пункт меню «Свойства») (см. рис 2.3.5.4), перейти на вкладку «Параметры Окна», нажать кнопку «Дополнительно» (см. рис 2.3.5.5) и в выпадающем списке «Номер Сот-порта» выбрать «СОМ 1» (см. рис 2.3.5.б), нажать кнопку «ОК».

Рисунок 2.3.5.4 - Окно диспетчера устройств




2.3.5.4.3 В программе для приема данных нажать на панели кнопку «Создать».

2.3.5.4.4 Ввести имя файла для будущей базы данных и нажать кнопку «Сохранить».

На экране отобразится процесс передачи данных с пенетрометра на компьютер.





Рисунок 2.3.5.5 - Окно свойств USB-порта





Рисунок 2.3.5.6 - Дополнительные настройки драйвера

После передачи на экране данные будут отображены в табличном виде. Теперь можно:

- удалить ненужные данные;

- добавить примечание;

- экспортировать в Excel;

- распечатать отчет.

2.3.5.4.5 Подробное описание работы с программой находится в файле справки «Пуск» - «Программы» - «Стройприбор» - «Помощь - ПСГ-МГ4».

2.3.5.4.6 Если во время передачи данных произошел сбой, на экране ПК появляется сообщение: «Прибор не обнаружен. Проверить правильность подключения пенетрометра согласно инструкции и убедиться, что пенетрометр находится в режиме связи с ПК». В этом случае необходимо проверить подключение пенетрометра, целостность кабеля и работоспособность USB-порта компьютера, к которому подключен пенетрометр, и повторить попытку, нажав кнопку «Создать».

2.3.5.5 Для возврата в основное меню нажать кнопку РЕЖИМ.





3 Техническое обслуживание

3.1 Меры безопасности

3.1.1 К работе с пенетрометром допускаются лица, прошедшие инструктаж по технике безопасности при работе с приборами в условиях дорожного строительства.

3.1.2 Не оставлять пенетрометр в вертикальном положении с внедренным в грунт наконечником. При падении пенетрометр может нанести серьезные травмы.

3.1.3 Переносить пенетрометр следует в футляре со снятыми удлинительными штангами и наконечником.





3.2 Порядок технического обслуживания пенетрометра

3.2.1 Техническое обслуживание пенетрометра включает:

- обслуживание после окончания работы с пенетрометром;

- профилактический осмотр;

- планово-профилактический и текущий ремонт, калибровку пенетрометра.

3.2.2 После окончания работы с пенетрометром поверхность наконечника и удлинительных штанг очистить от загрязнений мягкой ветошью. Перевозить пенетрометр только в специальном футляре.

3.2.3 Периодичность профилактических осмотров устанавливается в зависимости от интенсивности эксплуатации пенетрометра, но не реже одного раза в год.

При профилактическом осмотре проверяется четкость работы клавиатуры, состояние соединительных элементов, кабелей и лакокрасочного покрытия.

3.2.4 Планово-профилактический ремонт проводится после истечения гарантийного срока не реже одного раза в год. Ремонт включает в себя внешний осмотр, замену рабочих наконечников (в случае уменьшения диаметра в результате износа более 0,1 мм) замену органов управления и соединительных элементов (при необходимости).

3.2.5 При текущем ремонте устраняют неисправности, обнаруженные при эксплуатации пенетрометра. После ремонта проводится калибровка пенетрометра.

Планово-профилактический ремонт, текущий ремонт и калибровка пенетрометра проводятся разработчиком-изготовителем.



4 Методика калибровки

В процессе эксплуатации, а также после ремонта пенетрометр подлежит калибровке.

Интервал между калибровками - 1 год.



4.1 Нормируемые метрологические характеристики

4.2 Требования к средствам калибровки

4.3 Условия проведения калибровки и подготовка к ней

4.4 Проведение калибровки

4.5 Оформление результатов калибровки

5 Хранение

5.1 Условия хранения пенетрометров в части воздействия климатических факторов внешней среды должны соответствовать группе условий хранения 2С по ГОСТ 15150.

5.2 В воздухе помещения для хранения пенетрометра не должно присутствовать агрессивных примесей (паров кислот, щелочей).

5.3 Срок хранения пенетрометра в потребительской таре без переконсервации - не более одного года.



6 Транспортирование

6.1 Допускается транспортирование пенетрометра в транспортной таре всеми видами транспорта (в том числе в отапливаемых герметизированных отсеках самолетов без ограничения расстояния).

6.2 При транспортировании пенетрометра должна быть предусмотрена защита от попадания пыли и атмосферных осадков.





7 Утилизация
Пенетрометр не содержит в своем составе опасных или ядовитых веществ, способных нанести вред здоровью человека или окружающей среде и не представляет опасности для жизни, здоровья людей и окружающей среды по окончании срока службы. В этой связи утилизация пенетрометра может производиться по правилам утилизации общепромышленных отходов.

ПАСПОРТ Пенетрометр грунтовый ПСГ-МГ4 3 Комплект поставки





п/п

Наименование и условное обозначение

Кол-во,

шт

Примеча­

ние



Пенетрометр грунтовый ПСГ-МГ4:

-                     тензометрическое силоизмерительное устройство

-                     электронный блок

-                     удлинительные штанги

-                     рабочие наконечники диаметром 22,0; 16,0; 11,3; 8,0; 6,0 мм

1

1

2

5





Кабель интерфейса USB

1





CD с программным обеспечением

1





Руководство по эксплуатации. Паспорт

1





Футляр

1





5 Гарантийные обязательства

5.1 Изготовитель гарантирует соответствие пенетрометра требованиям нормативной технической документации при условии соблюдения потребителем правил эксплуатации и хранения, установленных в настоящем руководстве по эксплуатации.

5.2 Срок гарантии устанавливается 18 месяцев со дня ввода пенетрометра в эксплуатацию.



Гарантийный срок хранении - 6 месяцев с момента изготовления пенетрометра.

5.3 В течение гарантийного срока безвозмездно устраняются выявленные дефекты.

Гарантийные обязательства не распространяются на пенетрометр с нарушенным клеймом изготовителя, имеющие грубые механические повреждения, а также на элементы питания.























///////////////////////////////////////
