КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ СЕРИИ КСО-2хх НА НАПРЯЖЕНИЕ 6 и 10 кВ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КНЧБ 2хх.002 РЗ



  Главная      Учебники - Разные



поиск по сайту            правообладателям



























КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ СЕРИИ КСО-2хх НА НАПРЯЖЕНИЕ 6 и 10 кВ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КНЧБ 2хх.002 РЗ





КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ СЕРИИ

КСО-2хх

НА НАПРЯЖЕНИЕ 6 и 10 кВ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КНЧБ 2хх.002 РЗ

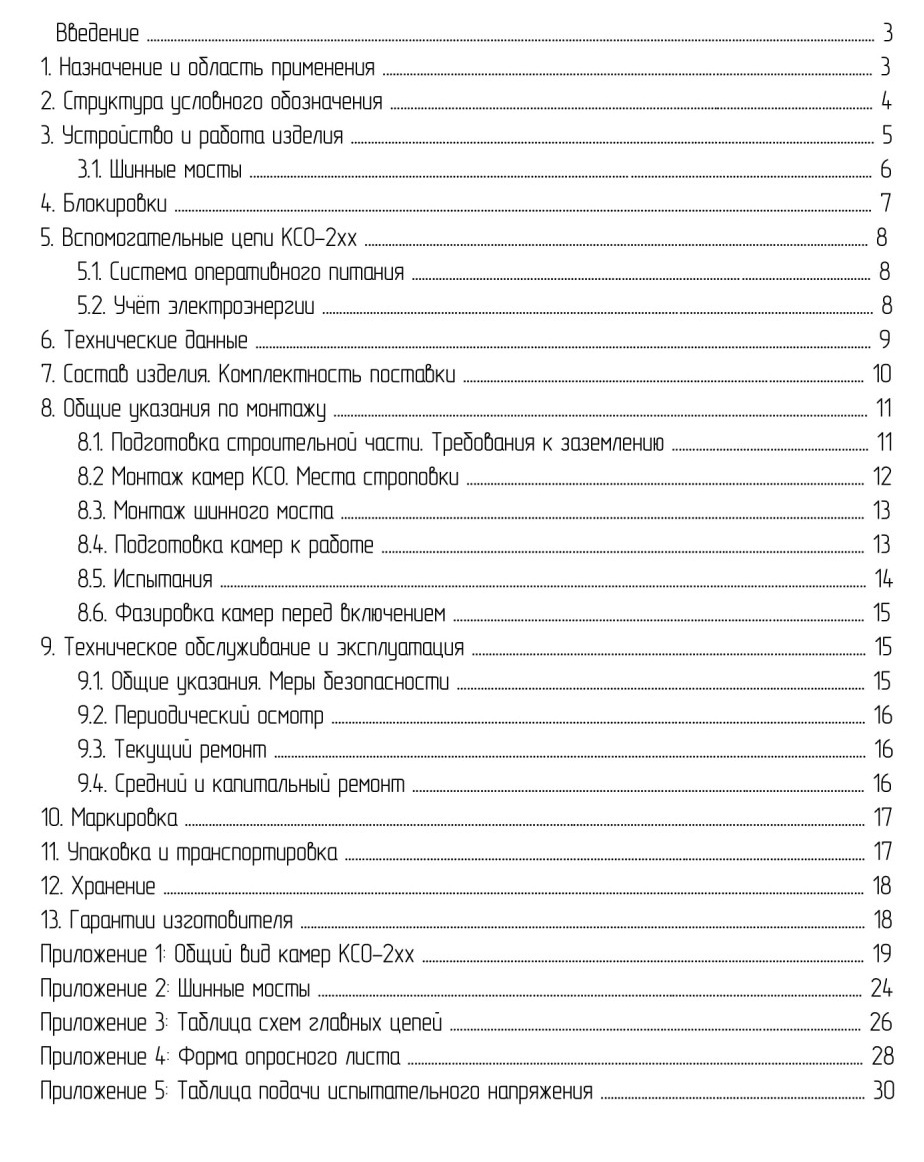

СОДЕРЖАНИЕ







ВВЕДЕНИЕ



Руководство по эксплуатации (РЗ) предназначено Зля ознакомления с конструкцией, порядком монтажа и организации надлежащей эксплуатации камер сборных одностороннего обслуживания серии КСО-2хх ЗТК "К0НСТА/1ИН" (в дальнейшем камеры КСО-2хх).

РЗ может служить информационным материалом Зля ознакомления с изделием проектных, монтажных и эксплуатационных организаций.

РЗ рассчитано на обслуживающий персонал, прошедший подготовку по техническому использованию и обслуживанию электрических изделий высокого напряжения.

В связи с систематически провозимыми работами по совершенствованию конструкции и технологии изготовления в конструкцию могут быть внесены изменения, не отражённые в настоящем РЗ, не влияющие на параметры изделия, на условия его монтажа и эксплуатации.

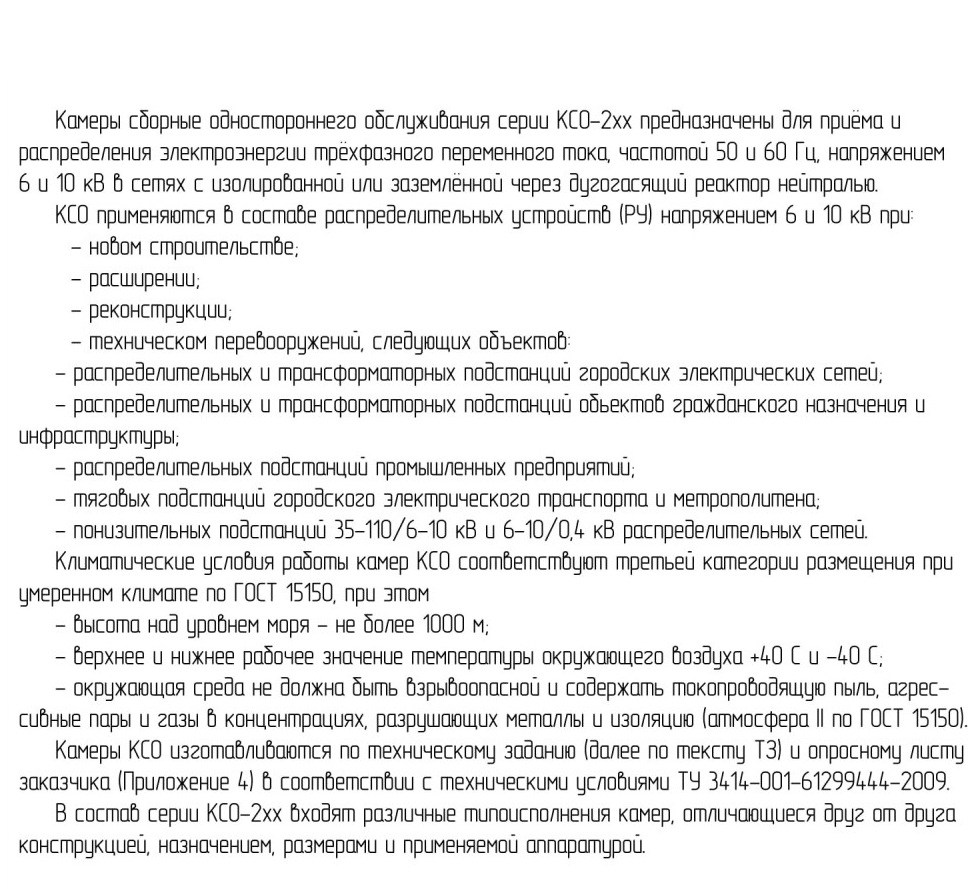

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ





2 СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

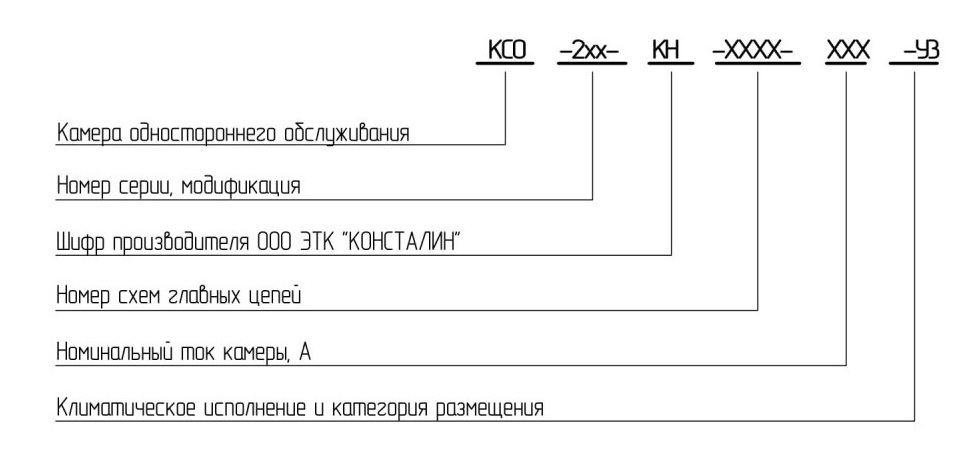

Пример записи условного обозначения камеры КСО при их заказе и в другой документации камера КС0-202-КН-1ВВ-600-УЗ по ТУ 3414-001-6129444-2009 - камера одностороннего обслуживания серии 2хх, 2 - типоисполнения, схема главных цепей 1ВВ-600, камера на номинальный ток 630А, климатического исполнения УЗ, выполненная по ТУ 3414-001-61299444-2009.





3. Устройство и работа ИЗДЕЛИЯ


Общий Вид камер КСО-2хх показан В Приложении 1.

Камеры КСО Выпускаются 6 четырёх конструктивных модификациях: шириной по фасаду 800 и 1000 мм и длинной 1000 и 1100 мм.

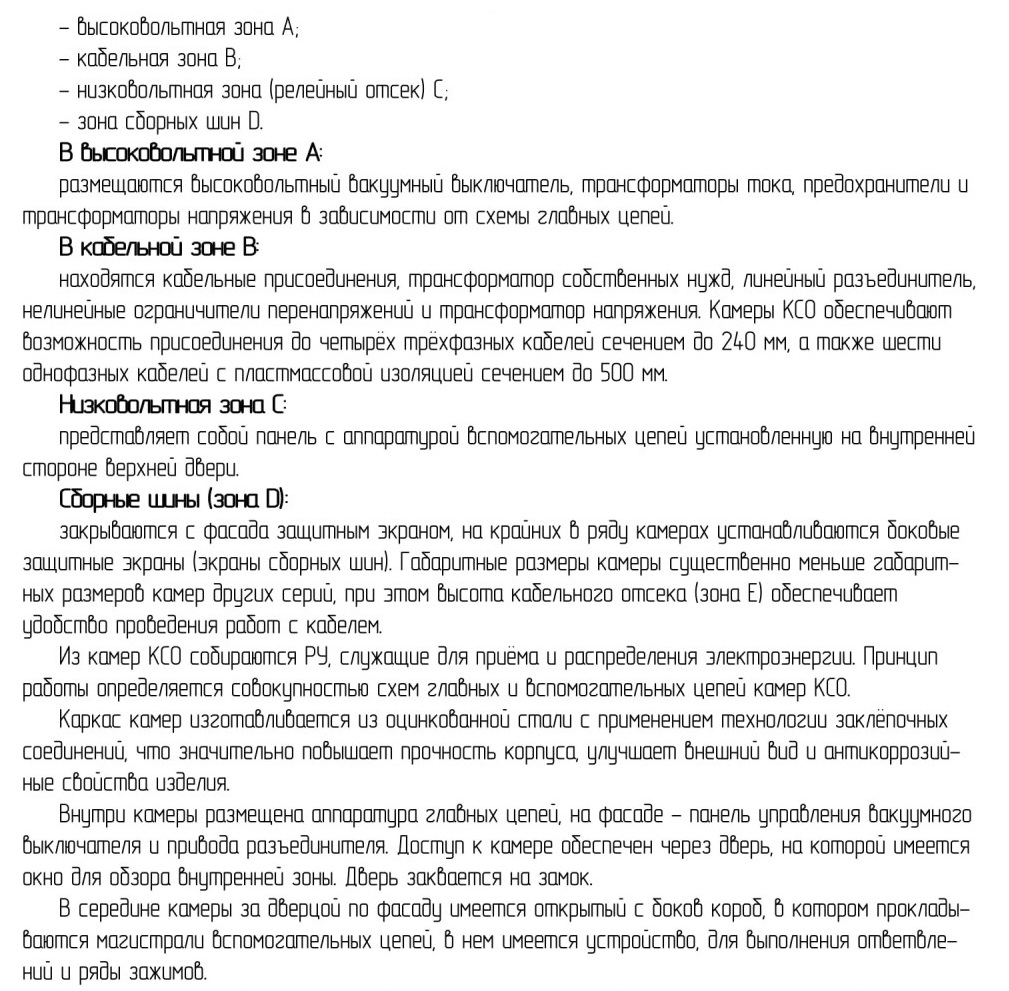

Конструктивно камеры разделяются на четыре зоны






На камерах с фасадной стороны имеются сетчатые или сплошные смотровые окна для обзора Внутренней части камеры. В камерах КСО имеется устройства для установки лампы Внутреннего освещения (лампы накаливания 36 В), обеспечивающее Возможность безопасной замены перегоревших ламп без снятия напряжения.





На Всех приводах заземляющих ножей, где не используются электромагнитные замки, устанавливаются механические устройства, позволяющие заблокировать привод навесным замком.

Все подлежащие заземлению аппараты Внутри камер заземлены. Верхняя дверь, на которой установлены приборы вспомогательных цепей, заземлены гибким провозом. На фасаде камеры в нижней части имеется зажим заземления, предназначенный Зля присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Шины заземления (проводники) окрашены в чёрный цвет.

Верхняя Зверь является панелью, на которой смонтирована схема вспомогательных цепей. На фосаде размещена аппаратура в основном с задним присоединением проводов (реле защиты, управления, сигнализации, приборы учета и измерения).

Для двухрядного распределительного устройства из КСО изготавливают шинные мосты с разъединителями и без них. Проход между рядами камер предусматривается 2000, 2500 или 3000 мм.

Приводы разъединителей, размещаемых на шинном мосту, устанавливаются на торцевых панелях.

Шинный мост с разъединителями может быть установлен только на крайние камеры распределительного устройства (Приложение 2).

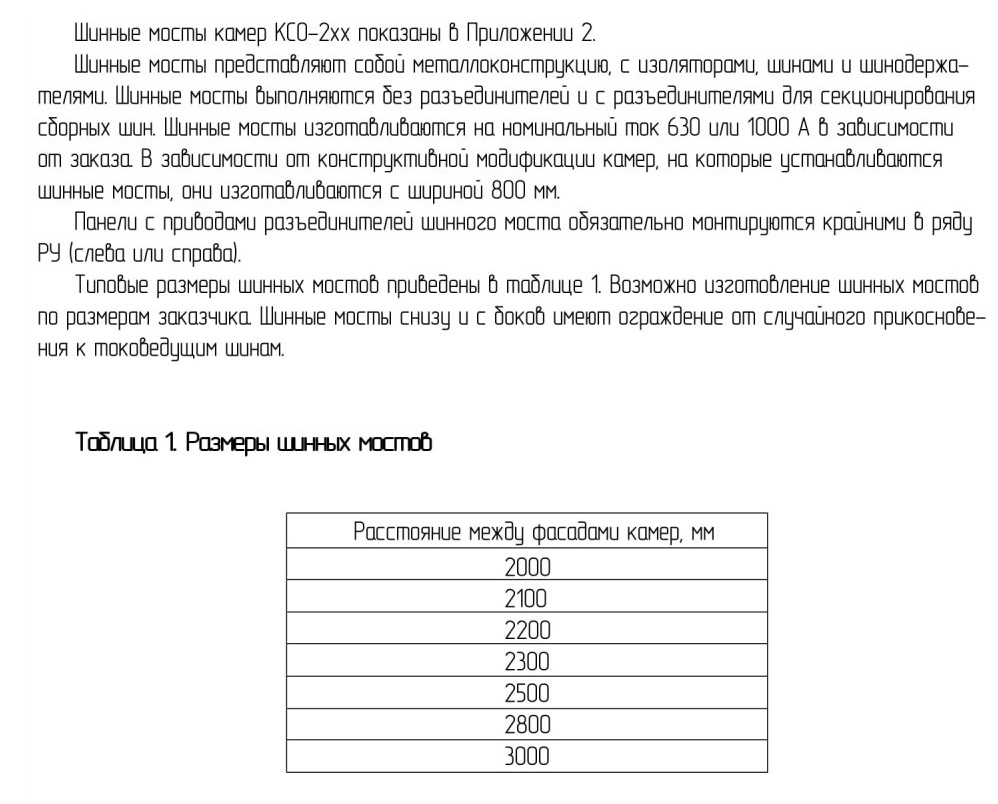

3.1 Шинные мослы







4. БЛОКИРОВКИ

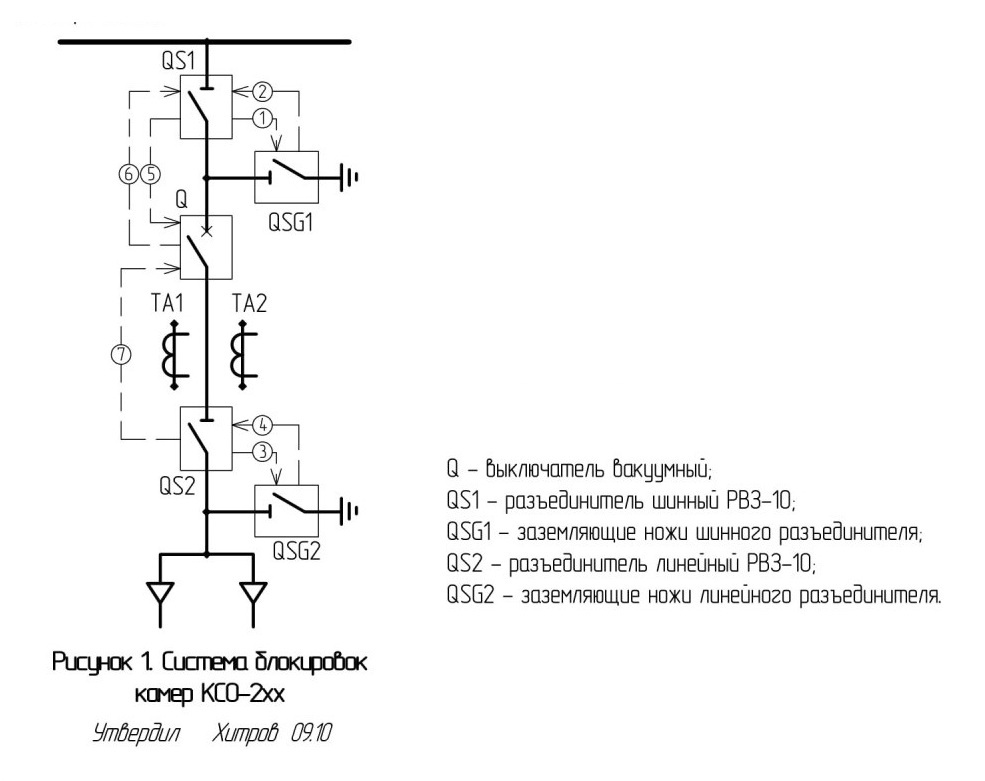

Безопасность эксплуатации обеспечивается продуманной системой блокировок. В КСО предусмотрены следующие блокировки (рис. 1).

1. Блокировка включения заземляющих ножей шинного разъединителя при включенных главных ножах (механическая, предусмотрена в конструкции разъединителя РВЗ);

2. Блокировка включения главных ножей шинного разъединителя при включенных заземляющих ножах (механическая, предусмотрена в конструкции разъединителя РВЗ),

3. Блокировка включения заземляющих ножей линейного разъединителя при включенных главных ножах (механическая, предусмотрена в конструкции разъединителя РВЗ),

4. Блокировка включения главных ножей линейного разъединителя при включенных заземляющих ножах (механическая, предусмотрена в конструкции разъединителя РВЗ),

5. Блокировка включения выключателя при нахождении главных ножей шинного разъединителя в разомкнутом положении (механическая);

6. Блокировка привода главных ножей шинного разъединителя при включенном выключателе (механическая),

7. Блокировка привода главных ножей линейного разъединителя при включенном выключателе (механическая).

При типовом построении схемы главных цепей РУ могут быть обеспечены следующие блокировки

1. Все перечисленные выше блокировки в камерах с выключателем;

2. Запрет включения ввода при заземлении сборных шин соответствующей секции (электрическая);

3. Запрет включения секционного выключателя при заземлении сборных шин любой секции (электрическая).



Для обеспечения безопасности эксплуатации камер КСО 6 составе распределительного устройства могут собираться различные схемы на основе перечисленных выше блокировок и схемы с использованием электромагнитных блокировок.

Они осуществляются при помощи установки дополнительных элементов путевых выключателей и электромагнитных замков. Путевые выключатели служат для контроля положения ножей разъединителей, электромагнитные замки не позволяют оперировать разъединителями до прихода разрешающего сигнала









5. ВСПОМОГАТЕЛЬНЫЕ ЦЕПИ КСО-2ХХ

Релейная защита и автоматика присоединений КСО может быть Выполнена с использованием как микропроцессорных, так и электромеханических устройств защиты и автоматики.

В камерах КСО могут использоваться практически любые микропроцессорные устройства защиты и автоматики (РС80М2, БМРЗ).

Цепи сигнализации обеспечивают

- визуальный контроль аварийных отключений (МТЗ, токовая отсечка газовая зашита АВР и др.) и предупреждающий контроль (перегрузка замыкание на землю, газовая защита) осуществляемый указательными реле РВУ-11 (ПРУ1);

- вывод на шинки центральной сигнализации сигнала аварийного отключения или превупреждающего сигнала,

- контроль положения выключателя «ВКЛЮЧЕНО» и «ОТКЛЮЧЕНО», а также предупреждение «СРАБОТАЛА ЗАЩИТА» обеспечивает световая сигнализация.

Токовые цепи защит, при применении электромеханических реле, обеспечивают:

- максимальную токовую защиту (РТ-40) с независимой выдержкой времени на реле времени РСВ13-18 с питанием от токовых цепей,

- токовую отсечку (РТ-40);

- защиту или сигнал от перегрузки (РТ-40);

- токовую отсечку и максимальную токовую защиту с зависимой выдержкой (РТ80, РС80).

Также могут быть обеспечены другие виды защит и автоматики:

- автоматический ввод резерва (АВР),

- защита минимального напряжения;

- защита от замыканий на землю;

- газовая защита, АПВ.



5.1 Системы оперативного питания

В зависимости от требований заказчика и особенностей подстанции Возможно применение следующей системы

- переменный ток напряжением 220 В, зависимая система питания от трансформаторов собственных нужд с реализацией АВР-0,4 кВ;

- постоянный ток напряжением 220 В с питанием, Выпрямленным оперативным током.



5.2. Учет электроэнергии

В КСО имеется Возможность применения средств измерения активной и реактивной энергии с целью организации технического и коммерческого учета

Для организации учета В камерах КСО устанавливаются трехфазные счетчики активной и реактивной энергии трансформаторного включения с номинальным током 5 А и номинальным напряжением 3x57,5/100 В. Счетчики могут устанавливаться на фасадах камер или в отдельно стоящих шкафах учета

При организации коммерческого учета применяются трансформаторы тока и напряжения, включенные в реестр средств измерений, а также предусматривается возможность пломбировки всех цепей учета вторичных выводов трансформаторов тока клемм счетчиков, клемм транзитных шинок напряжения, выводов трансформаторов напряжения, автоматического выключателя шинок напряжения цепей учета







6. Технические данные

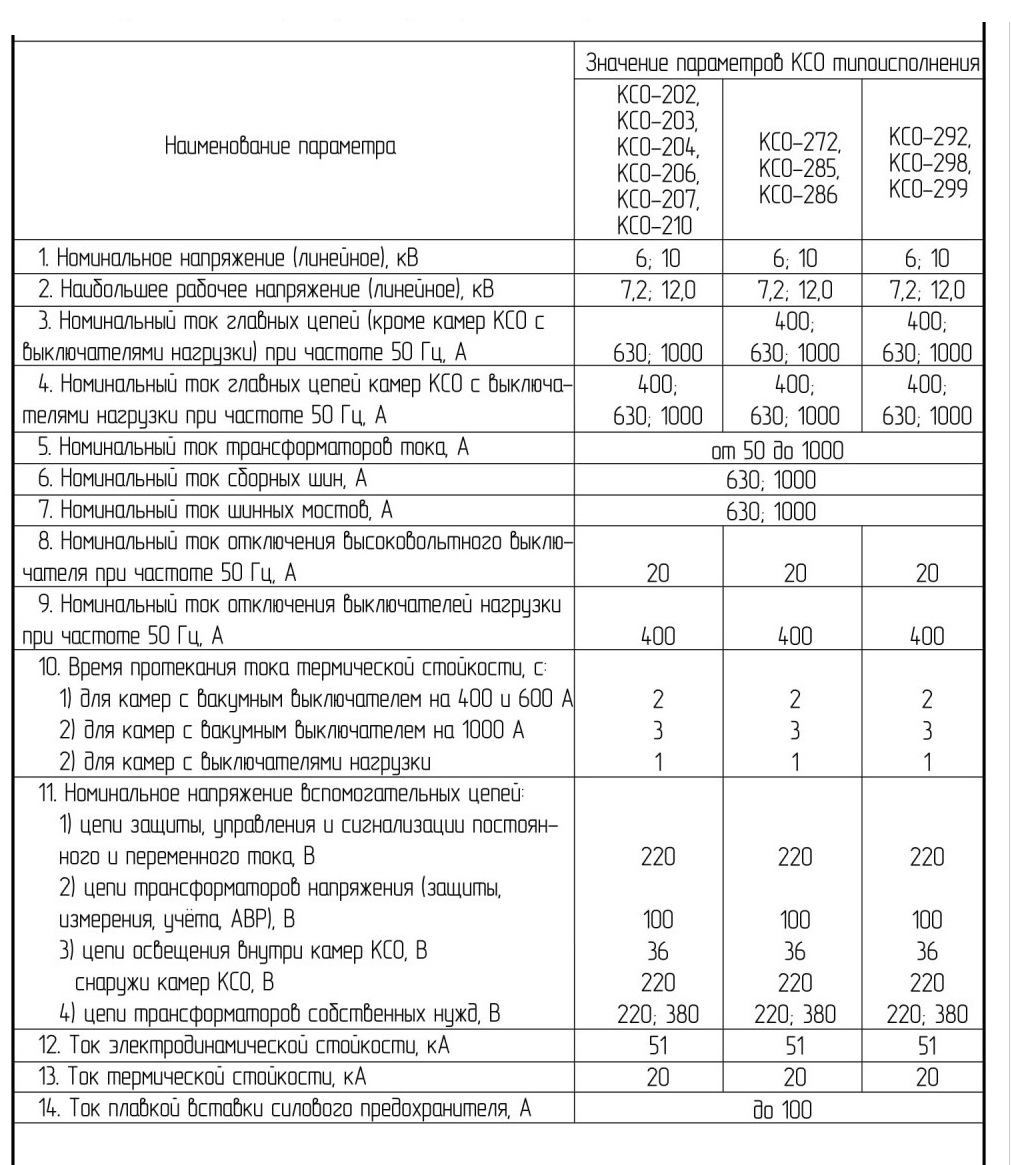

Таблица 2. Основные параметры и характеристики камер КСО-2хх





7. СОСТАВ ИЗДЕЛИЯ КОМЛЕКТНОСТЬ ПОСТАВКИ

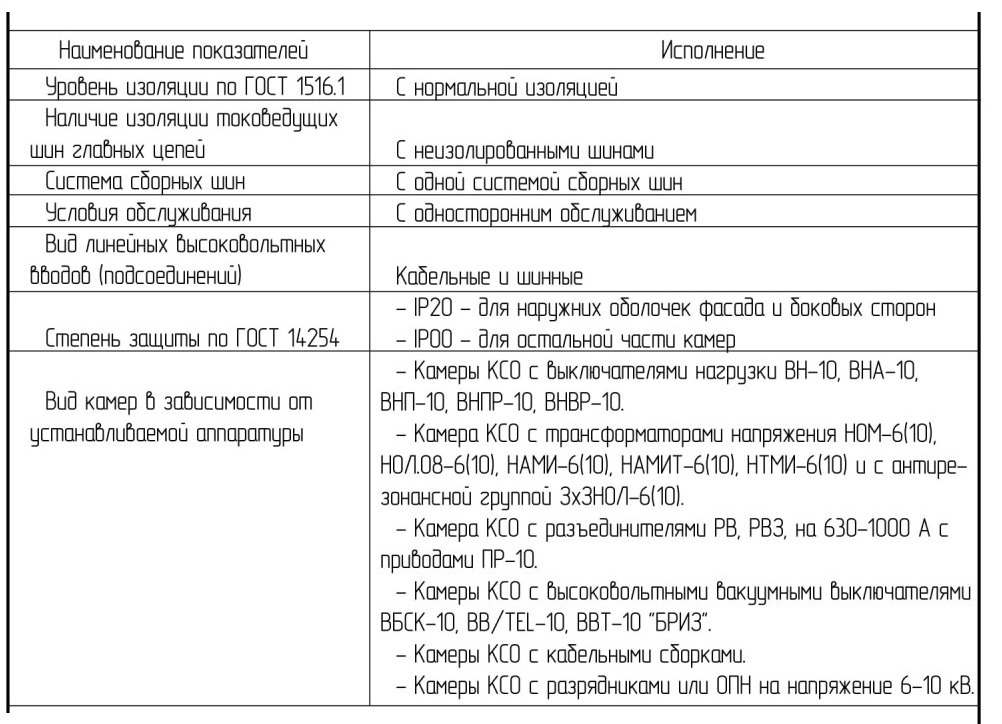

Таблица 3. Классификация исполнений камер КСО



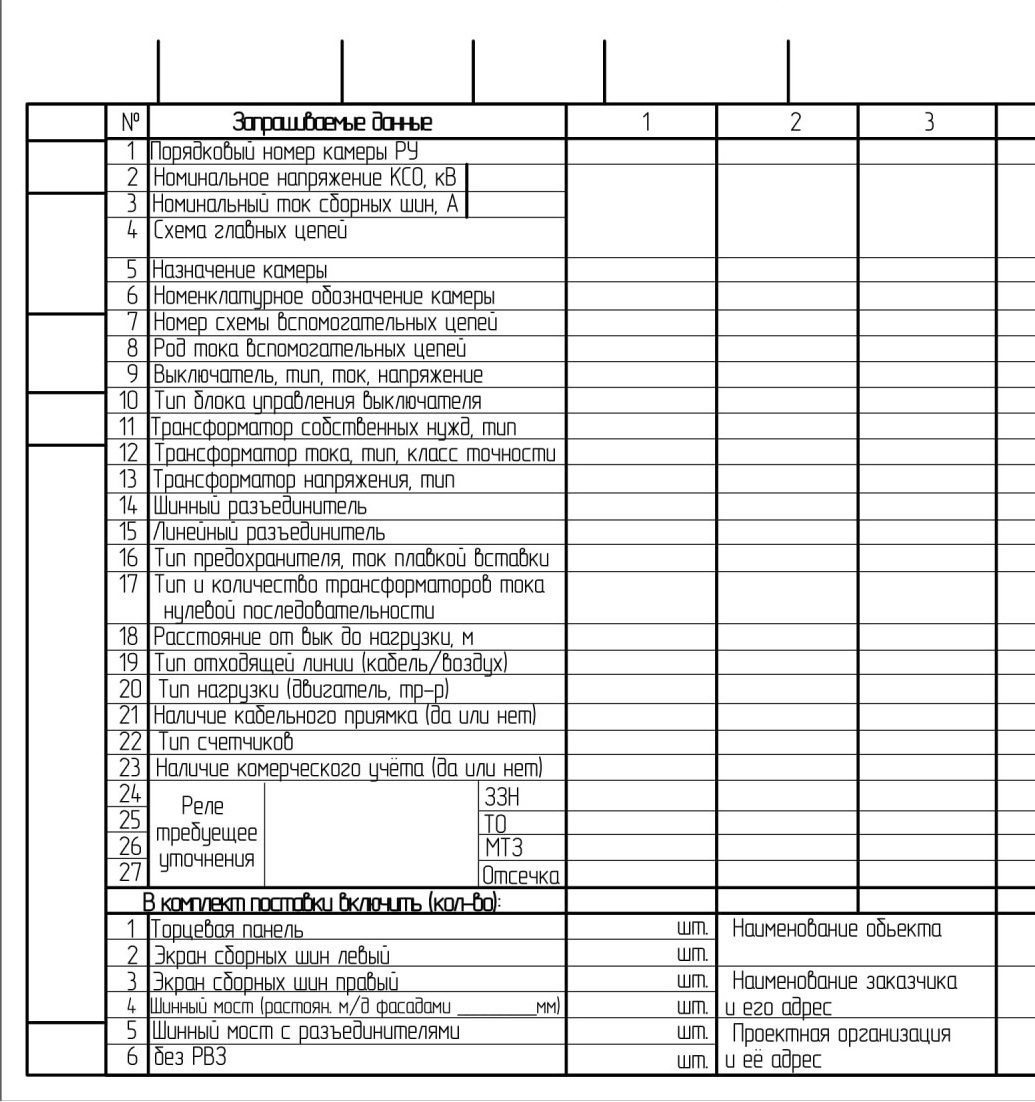

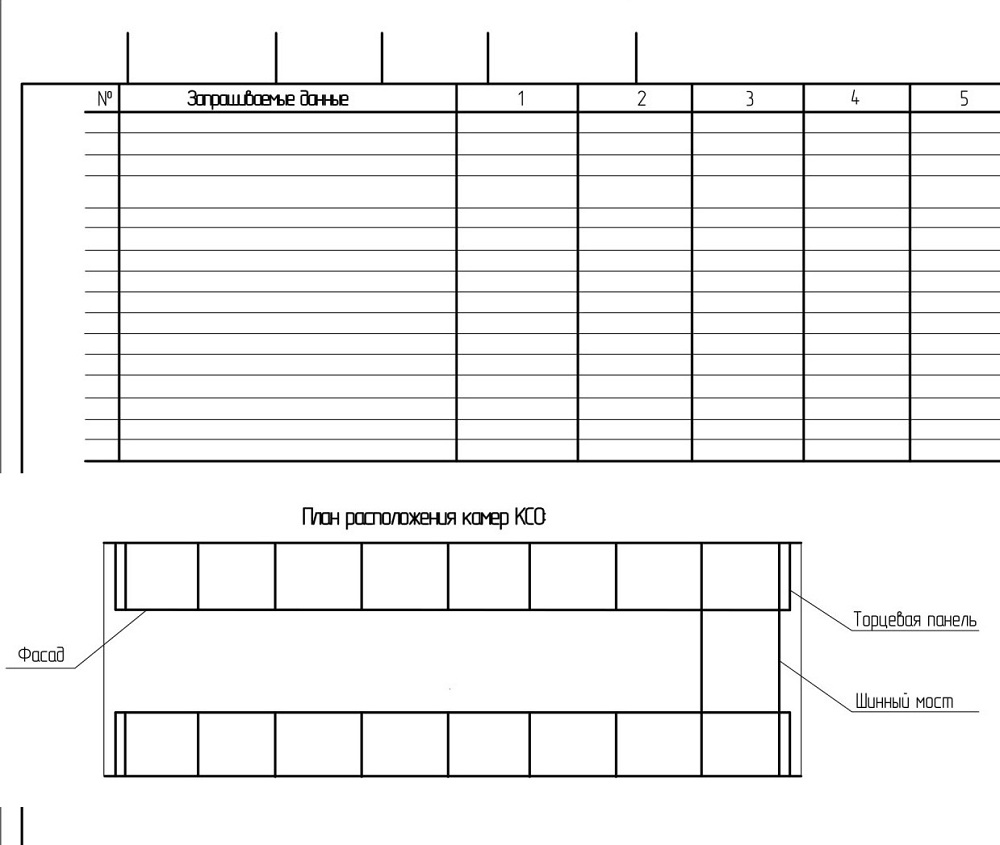

В комплект поставки камер КСО-2хх. осуществляемой по опросным листам входят

- камеры КСО Б количестве и 6 номенклатуре согласно опросному листу.

- сборные шины - в количестве согласно опросному листу (если они оговорены в заказе),

- шинный мост в количестве согласно опросному листу (если они оговорены В заказе),

- электрические схемы главных цепей,

- эксплуатационная документация и паспорта на комплектующую аппаратуру,

- руководство по эксплуатации камер,

- монтажные материалы и принадлежности по нормам предприятия изготовителя;

- паспорт на комплект камер КСО, Входящих В комплект,

- ключи для замков дверей на каждую камеру.

Эксплуатационные документы поставляются В одном экземпляре.

Камеры КСО Выполняются

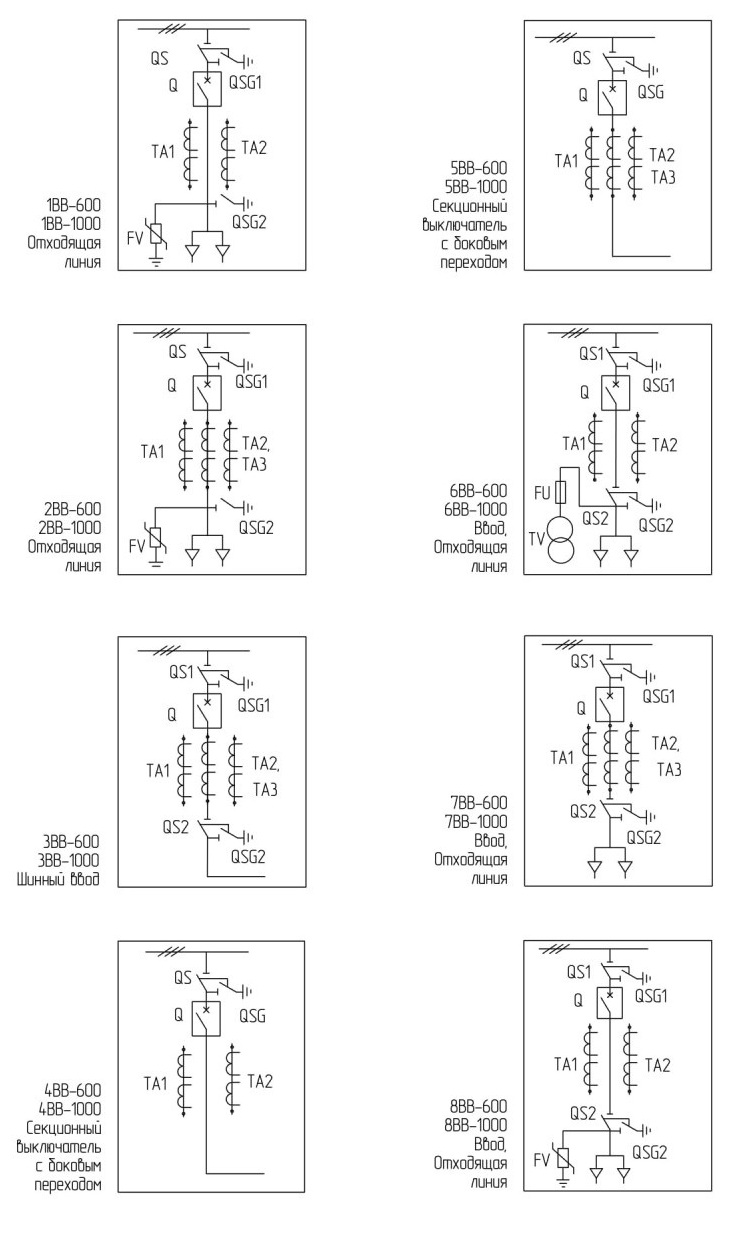

- по схемам главных цепей, приведенных В Приложении 3;

- по типовым схемам Вспомогательных цепей.

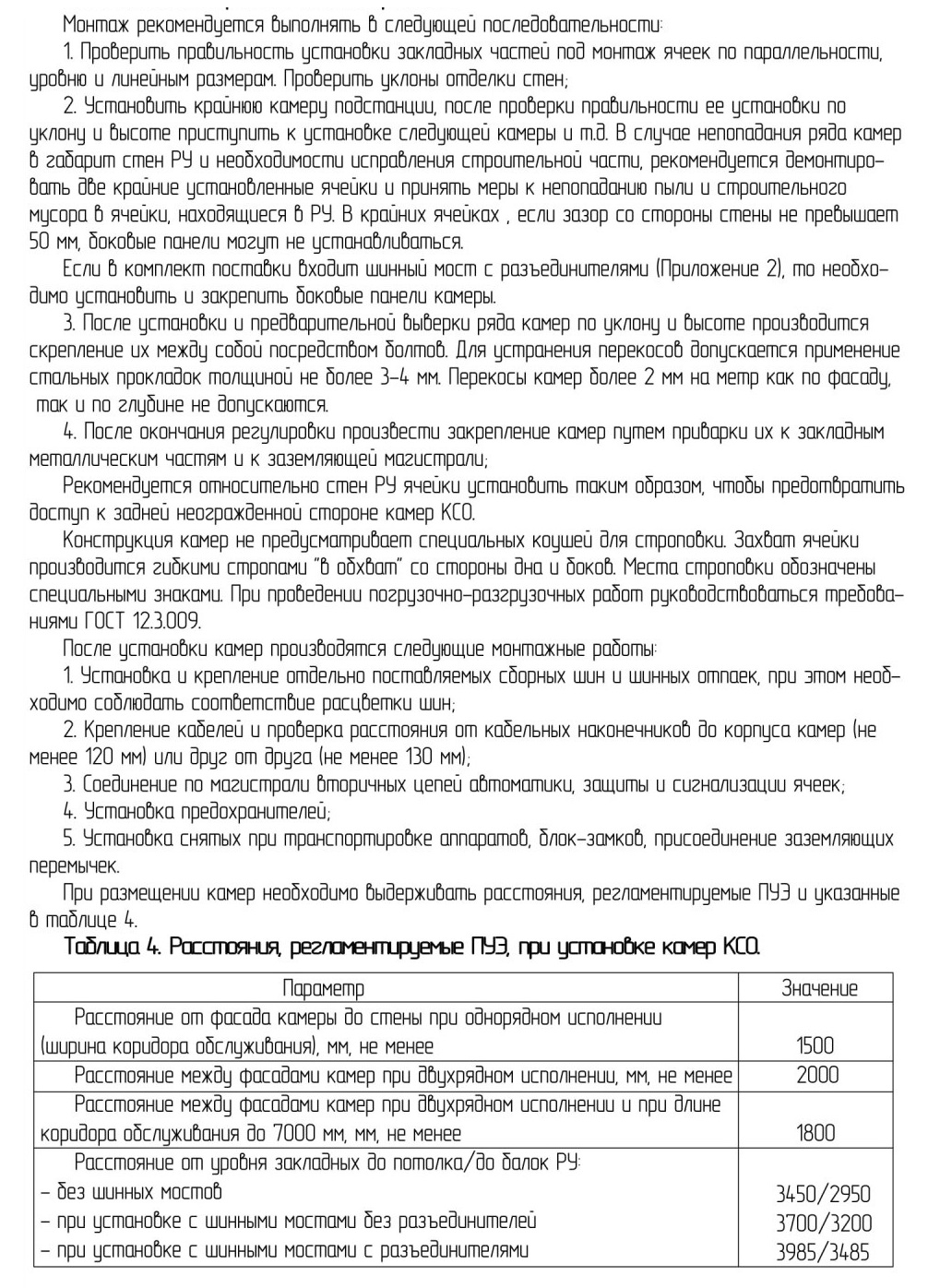

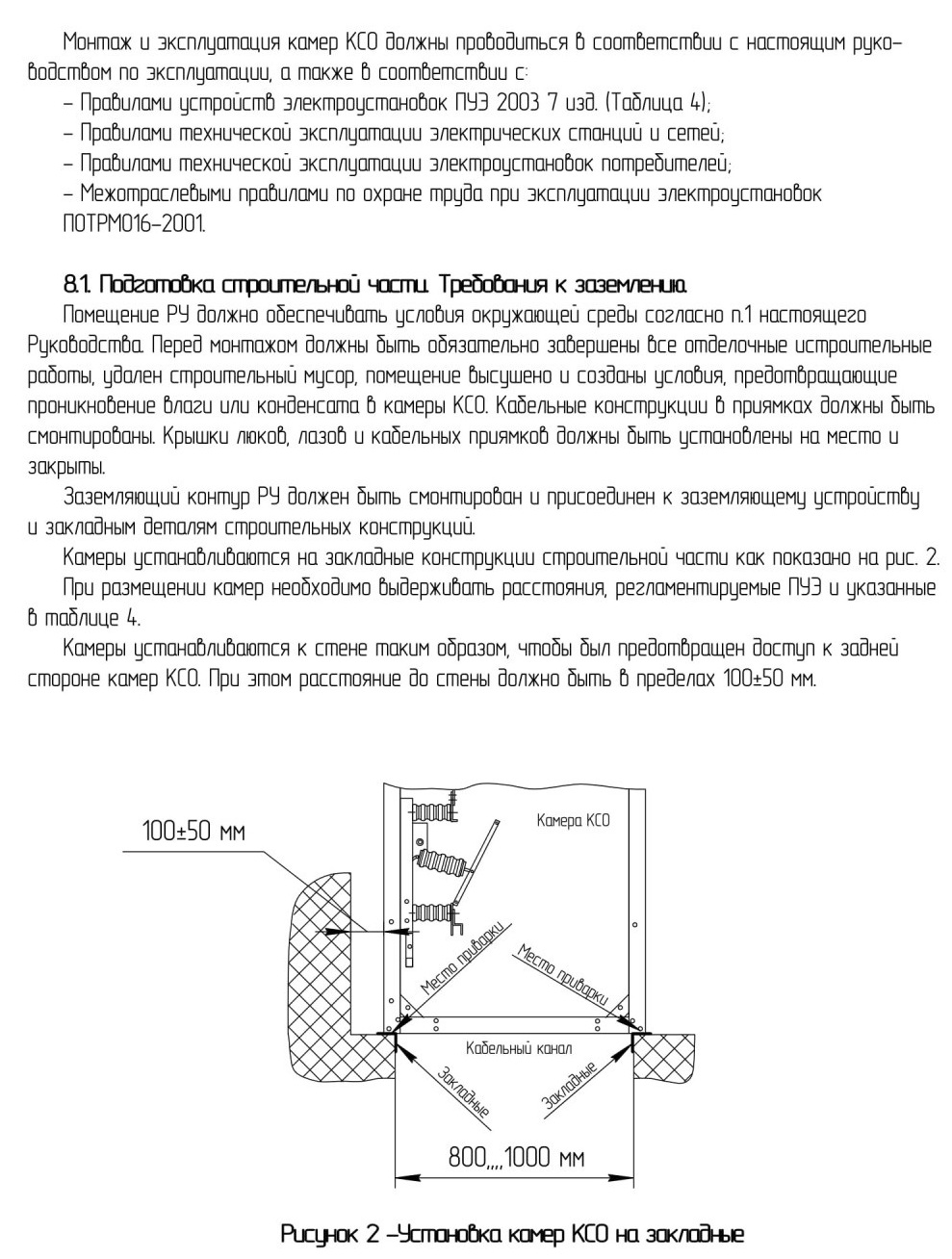

8 ОБЩИЕ УКАЗАНИЯ ПО МОНТАЖУ






8.2 Монтаж номер KCО. Места страховки

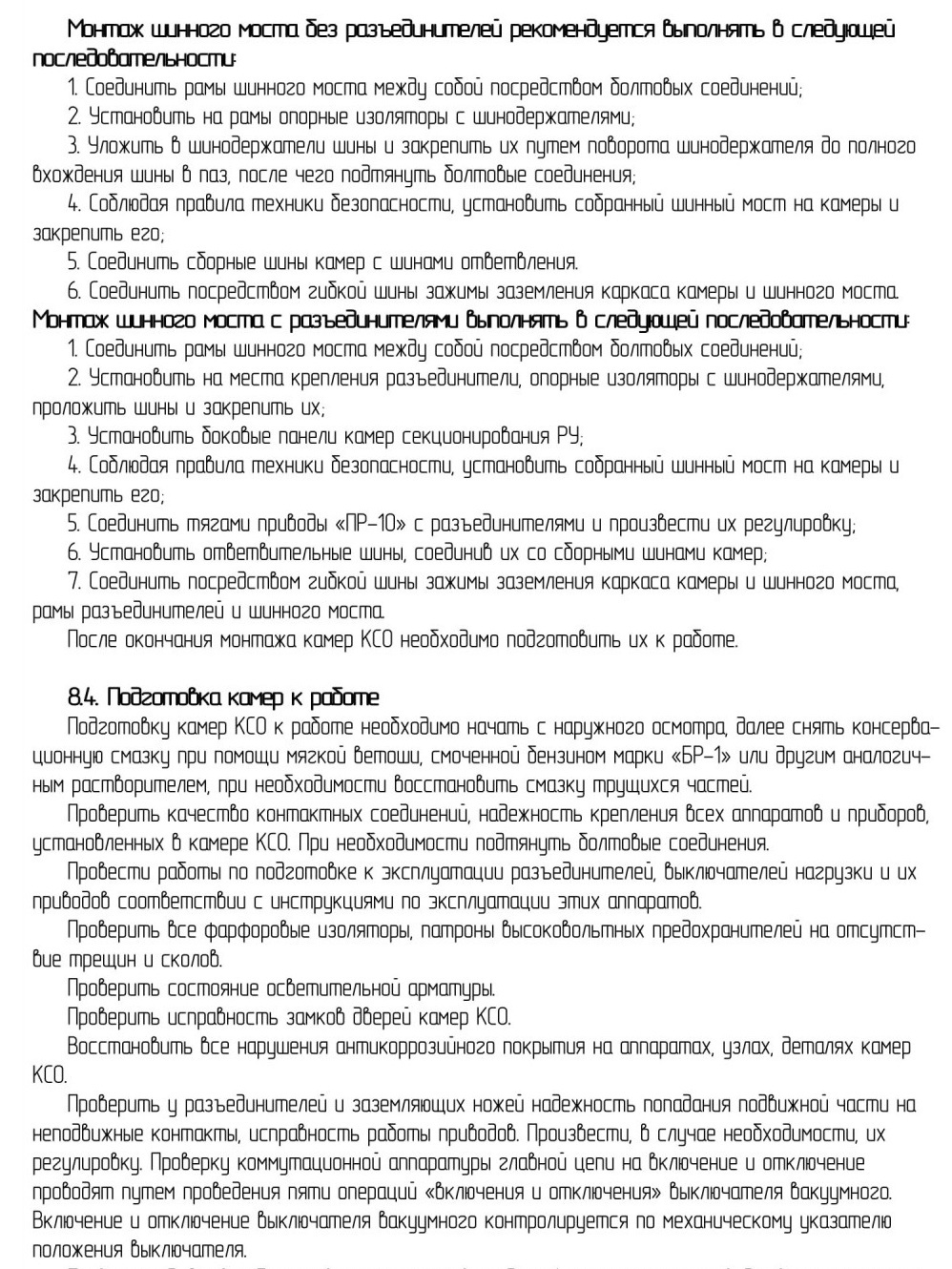

8.3 Монтаж шинного моста

Проверить действие блокировок, указанных В разделе К настоящего руководства по эксплуатации. Для проверки блокировок необходимо





В камере КСО с выключателем вакуумным

- произвести 5 попыток включения разъединителя при включенном выключателе с усилием (345±50) Н, разъединитель не должен включаться;

- произвести 5 попыток отключения разъединителя при включенном выключателе с усилием (345+50) Н, разъединитель не должен отключаться;

- произвести 5 попыток включить заземляющие ножи при включенном разъединителе с усилием (345+50) Н, заземляющие ножи не должны включаться,

- произвести 5 попыток открыть дверь камеры КСО при отключенных ножах заземления, дверь не должна открываться.

Провести пуско-наладочные работы и электрические испытания

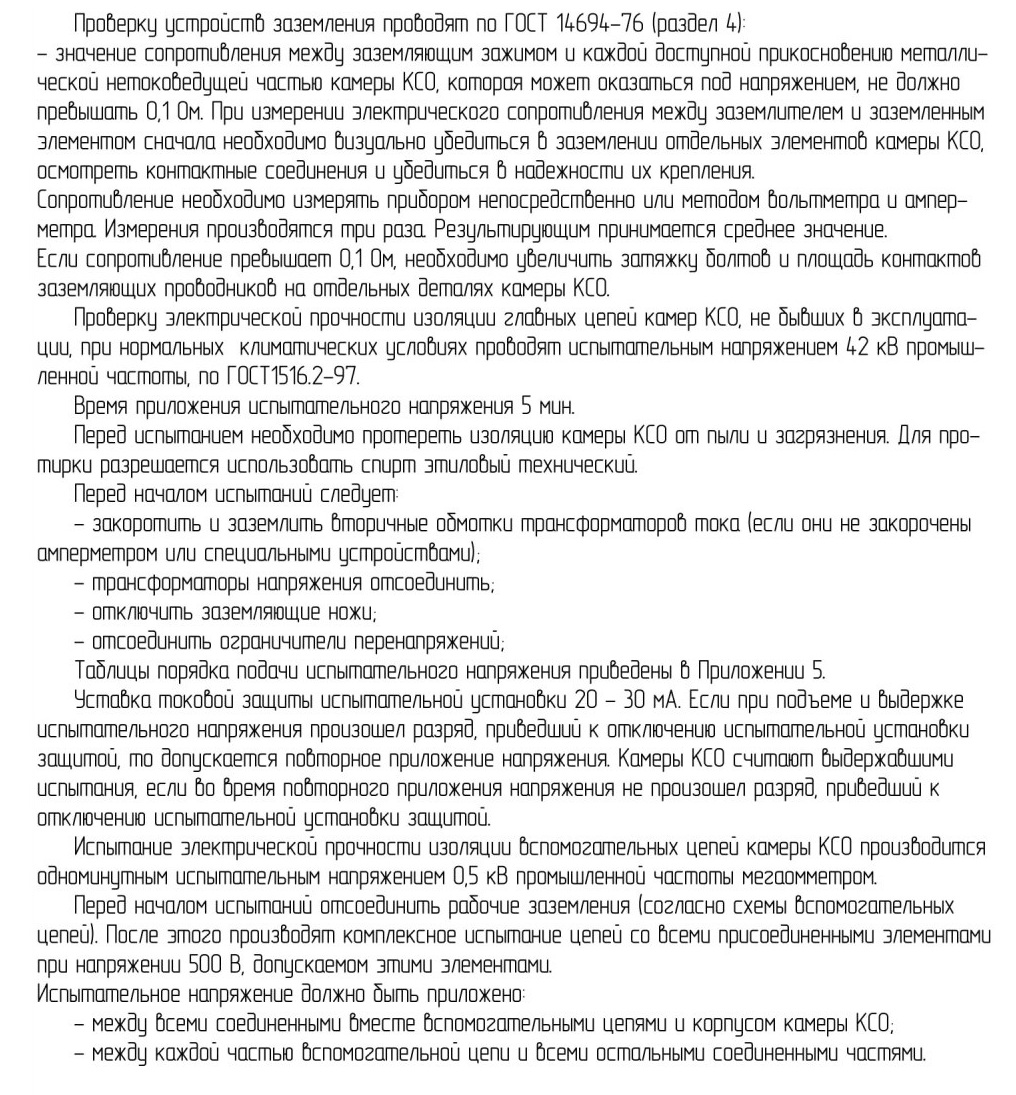

8.5. Испытания

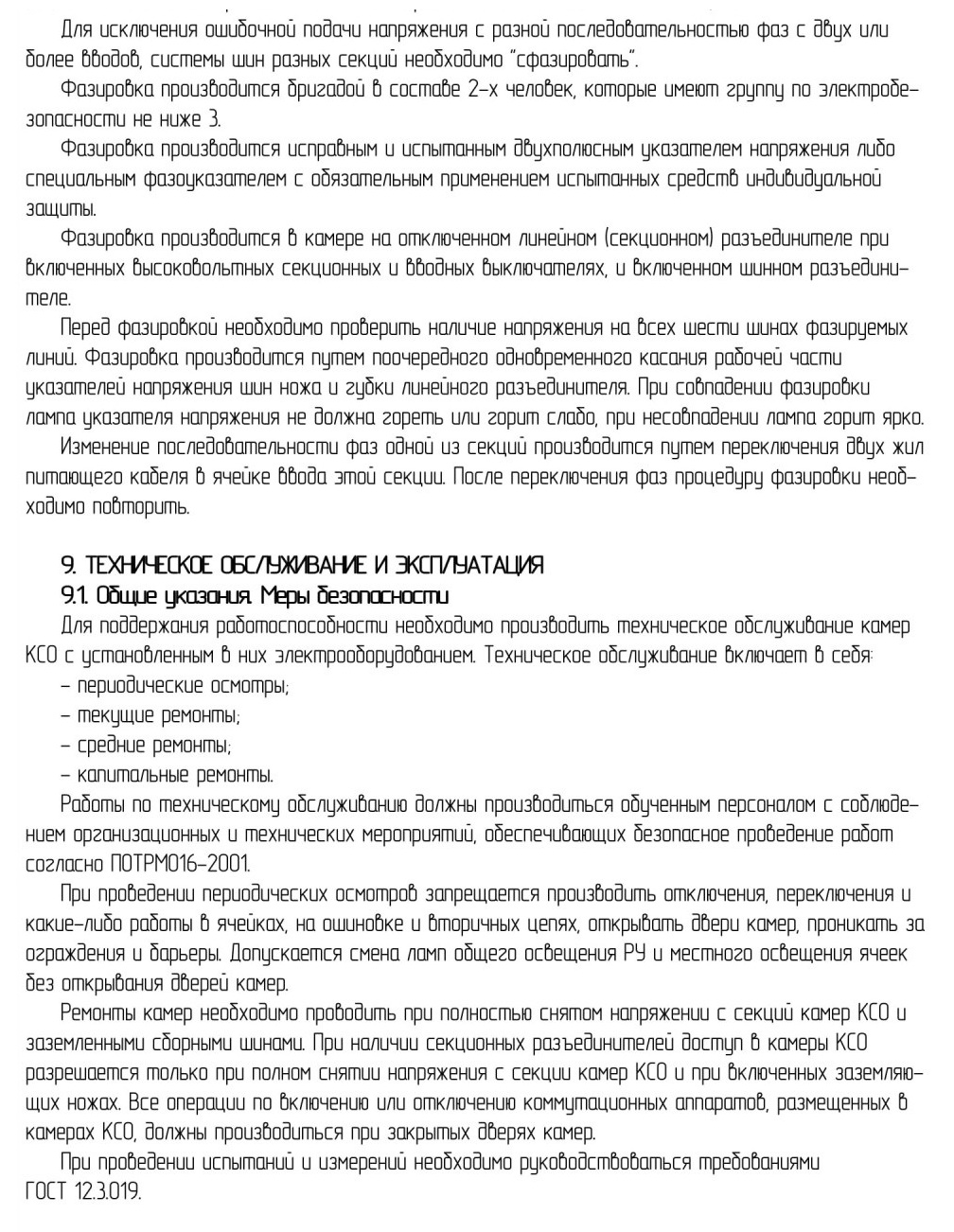

8.6 Фазировка секций

Для организации питания системы шин с числом вводов два и более, организуется секционирование шин, путем установки секционного Выключателя (СВ) и секционного разъединителя (СР). Роль СР может играть шинный мост с разъединителем на одной из секций.

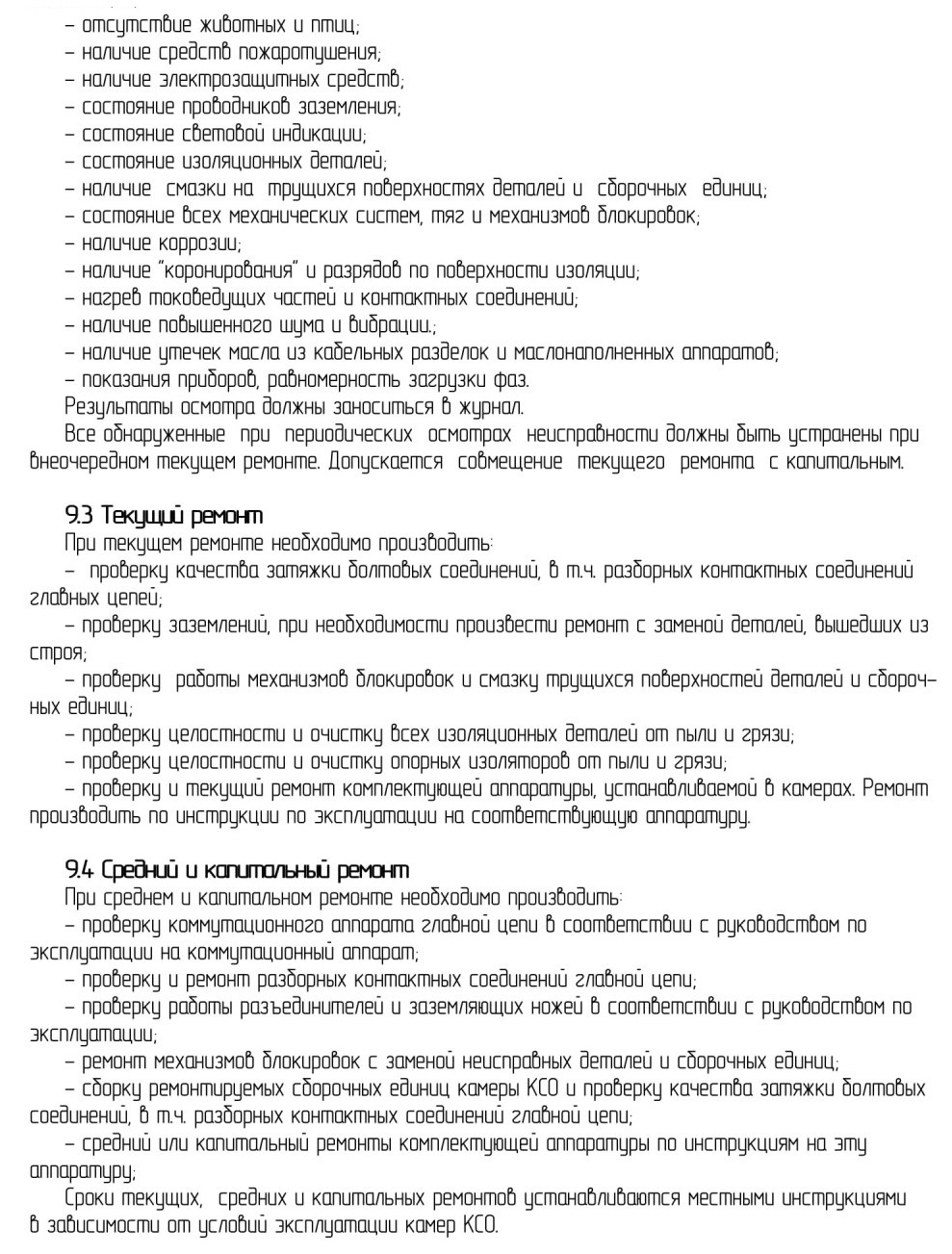

9.2 Периодический осмотр

Периодический осмотр необходимо проводить не реже одного роза 6 год. При периодическом осмотре необходимо проверять:

- состояние помещения 6 части исправности дверей, ограждений, замков, отопления, освещения, вентиляции;





10 МАРКИРОВКА

На каждую камеру КСО устанавливается табличка по ГОСТ 12971, на которой по ГОСТ 18620 и ГОСТ Р51121 указано:

- наименование страны-изготовителя;

- товарный знак предприятия,

- условное наименование изделия,

- номинальное напряжение в киловольтах;

- номинальный ток в амперах;

- масса в килограммах,

- дата изготовления (год);

- обозначение настоящих технических условий;

- знак соответствия по ГОСТ Р50460.

Способ нанесения надписей на табличках и материал табличек обеспечивают ясность надписей на все Время эксплуатации камеры КСО.

Табличка устанавливается на фасаде камеры КСО в удобном для чтения месте.

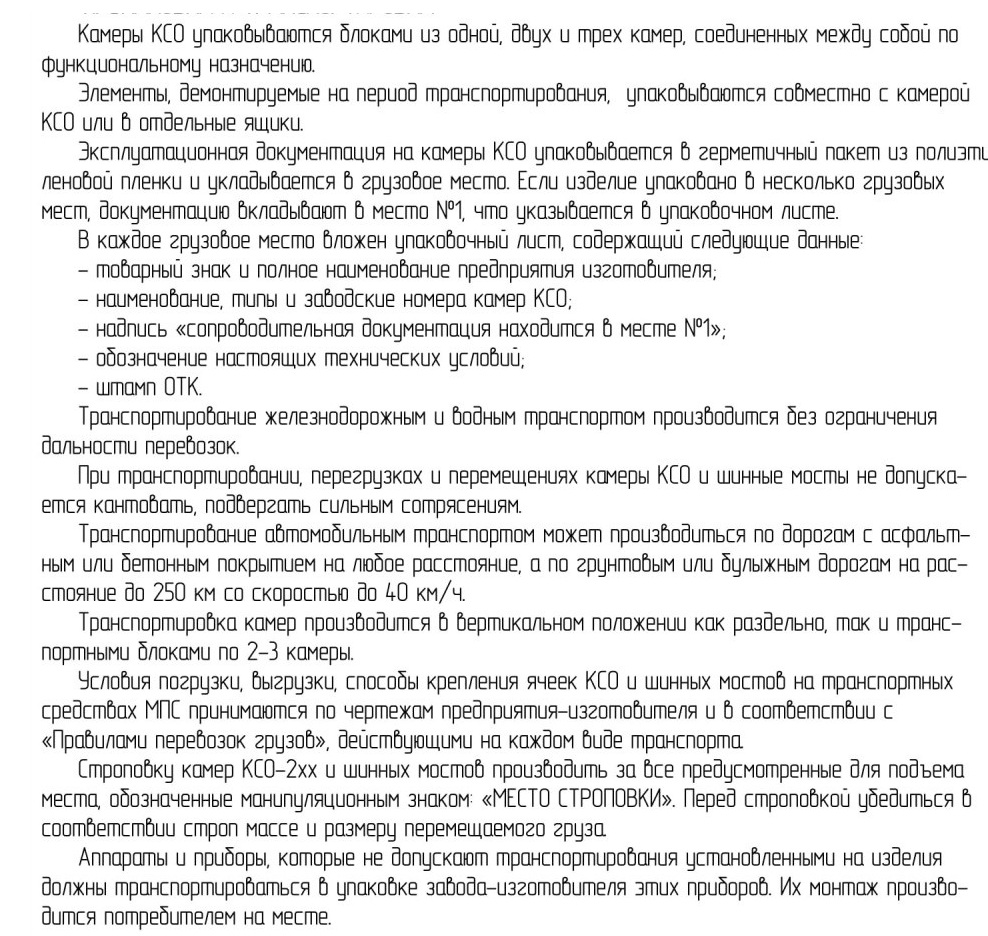

11 УПАКОВКА И ТРАНСПОРТИРОВКА







12 ХРАНЕНИЕ

Условия хранения камер КСО & части воздействия климатических факторов внешней среды должны соответствовать ГОСТ 15150-69.

Камеры КСО необходимо хранить в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, Б кирпичных, бетонных, металлических с теплоизоляцией и других хранилищах).

Температура воздуха от минус 40 С до плюс 40 С. Относительная влажность воздуха должна быть не более 98% при температуре 25 С.

При хранении камеры должны быть защищены от запыления и попадания влаги.

Металлические неокрашенные части покрываются консервационной смазкой ЦИАТИМ.

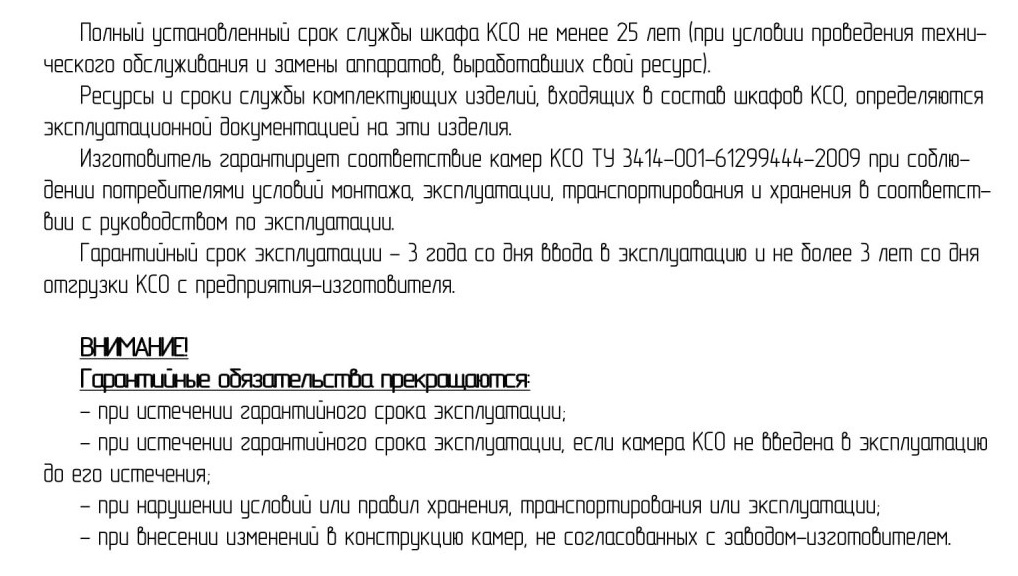

13 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

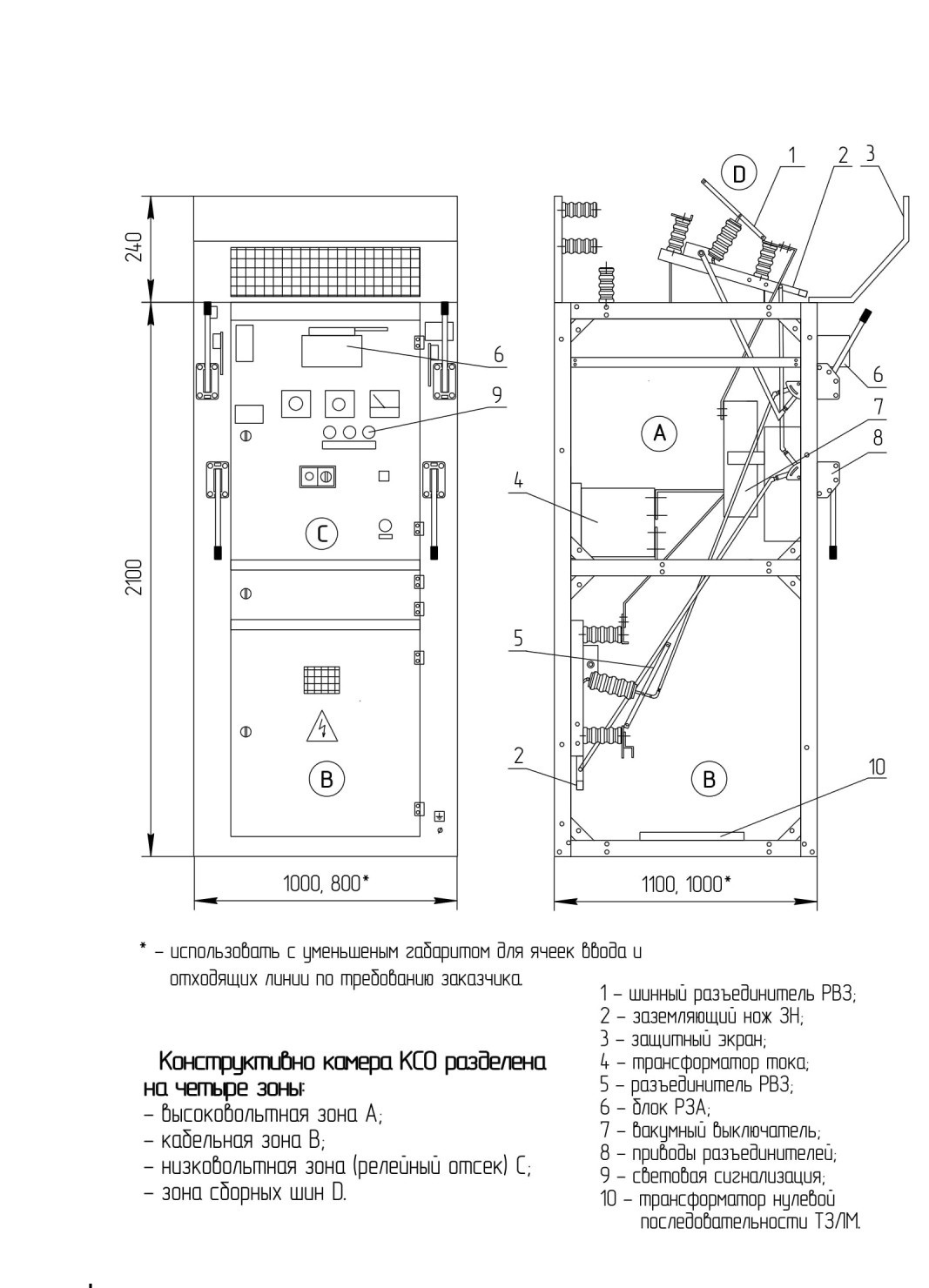

ПРИЛОЖЕНИЕ 1

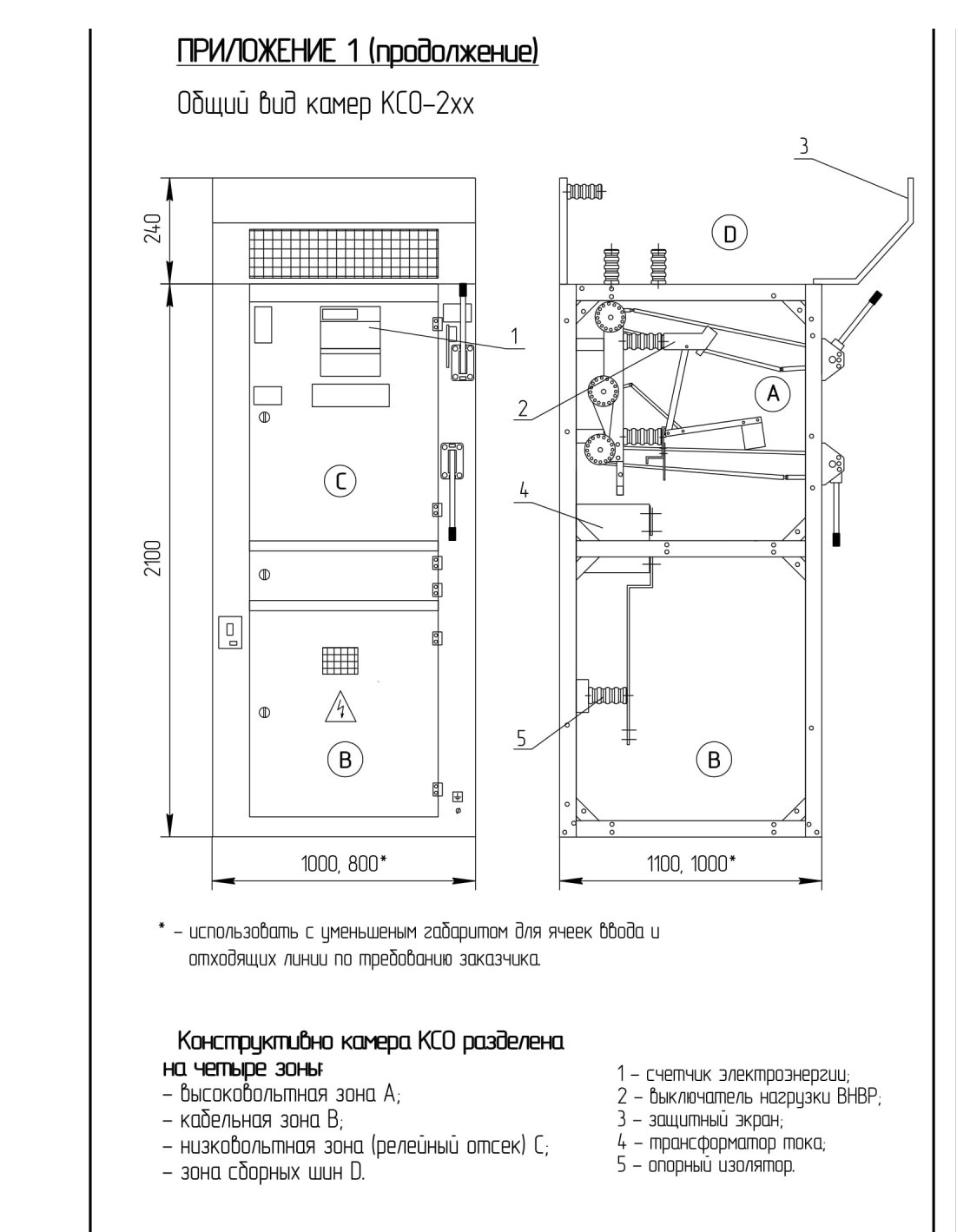

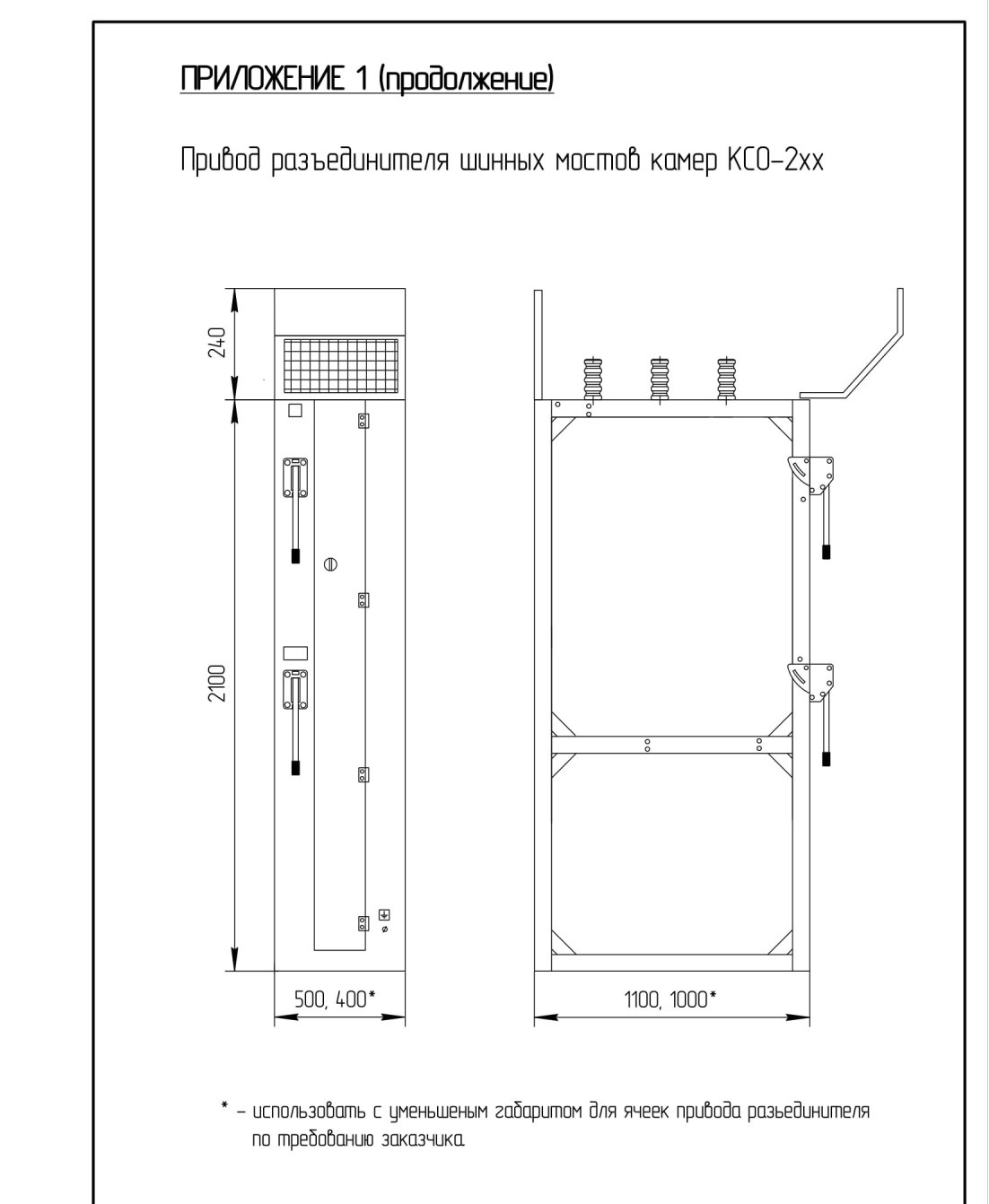

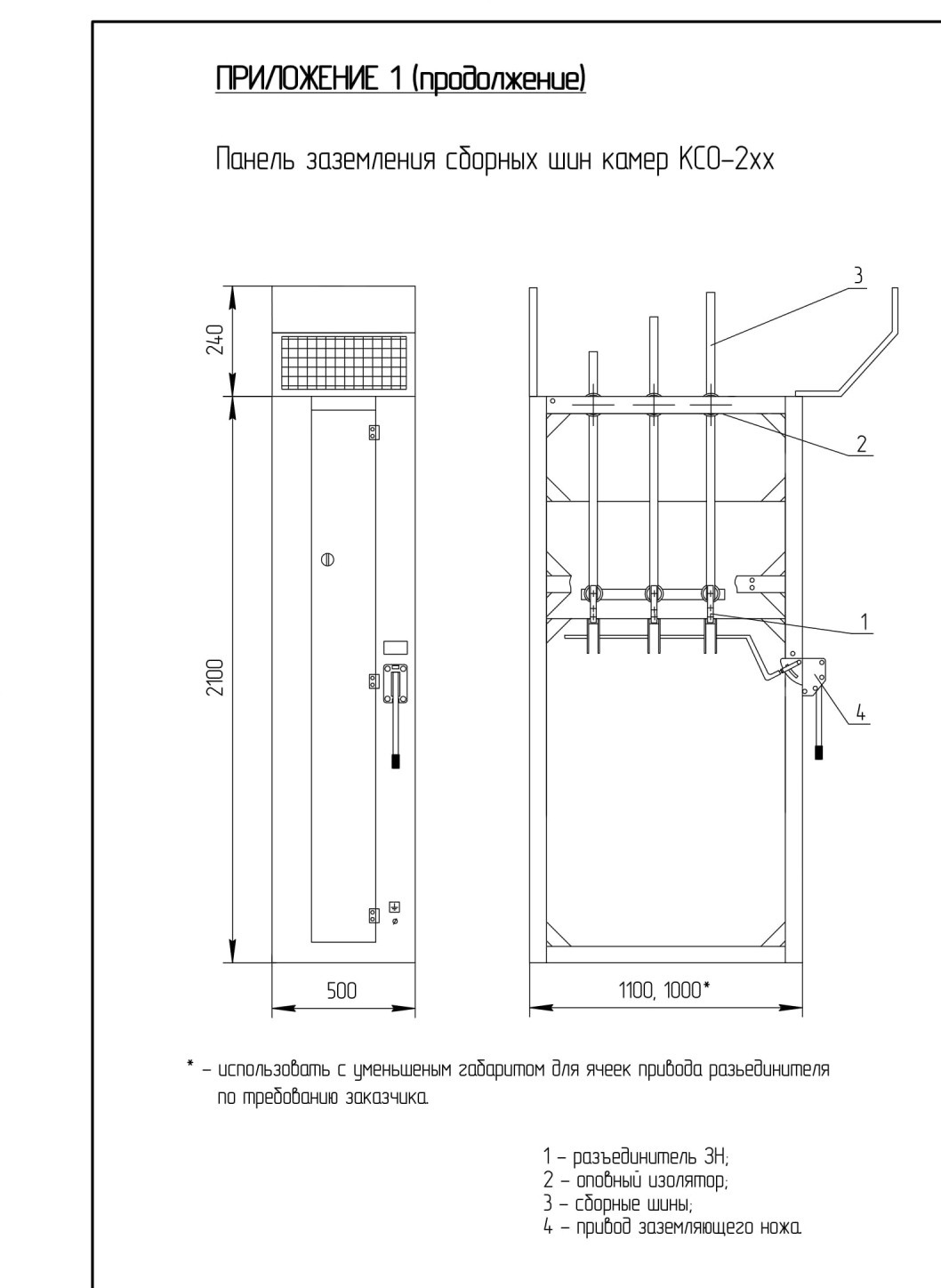

Общий вид камер КСО-2хх

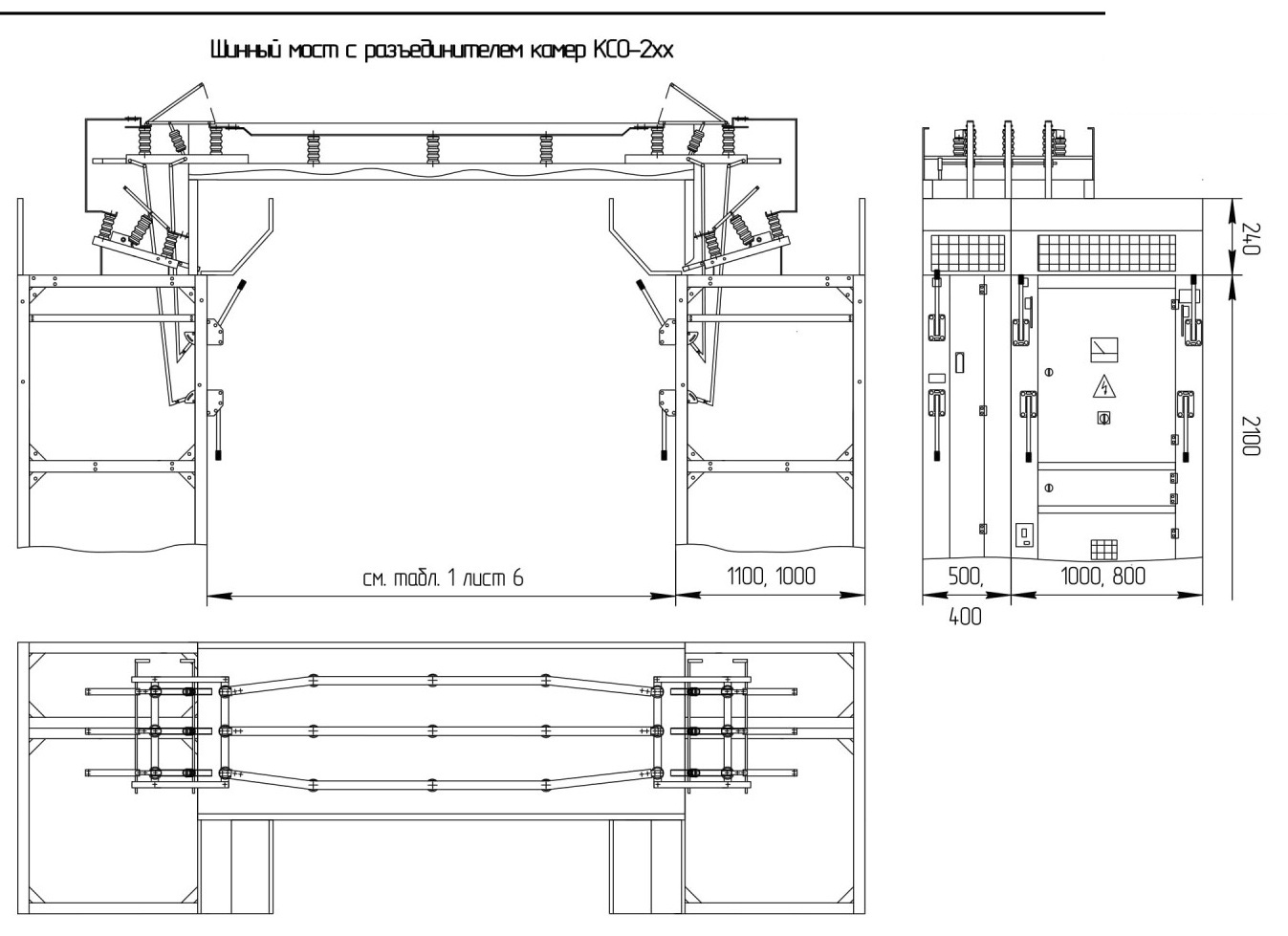

ПРИЛОЖЕНИЕ 2

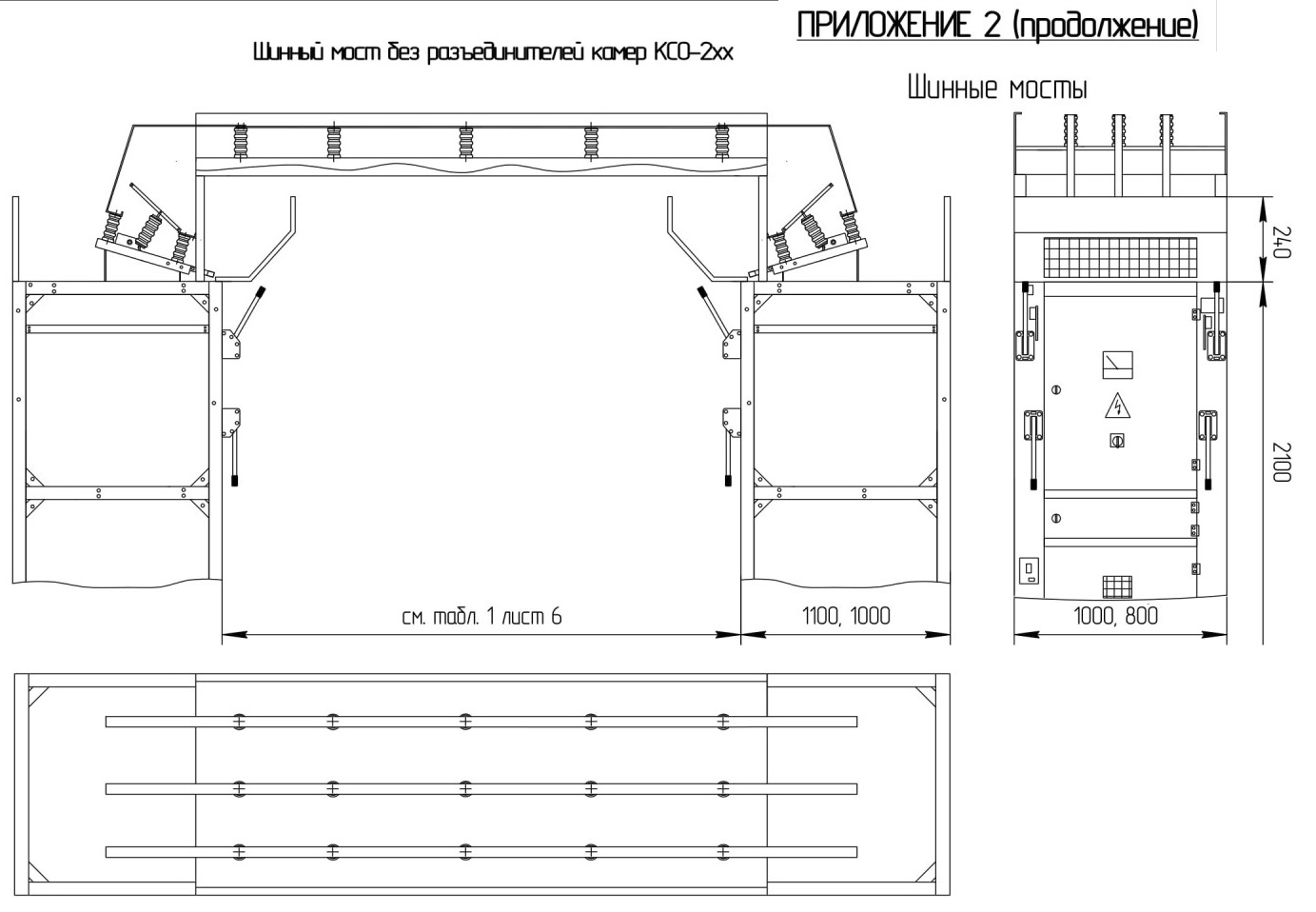

Шинные мосты













ПРИЛОЖЕНИЕ 3

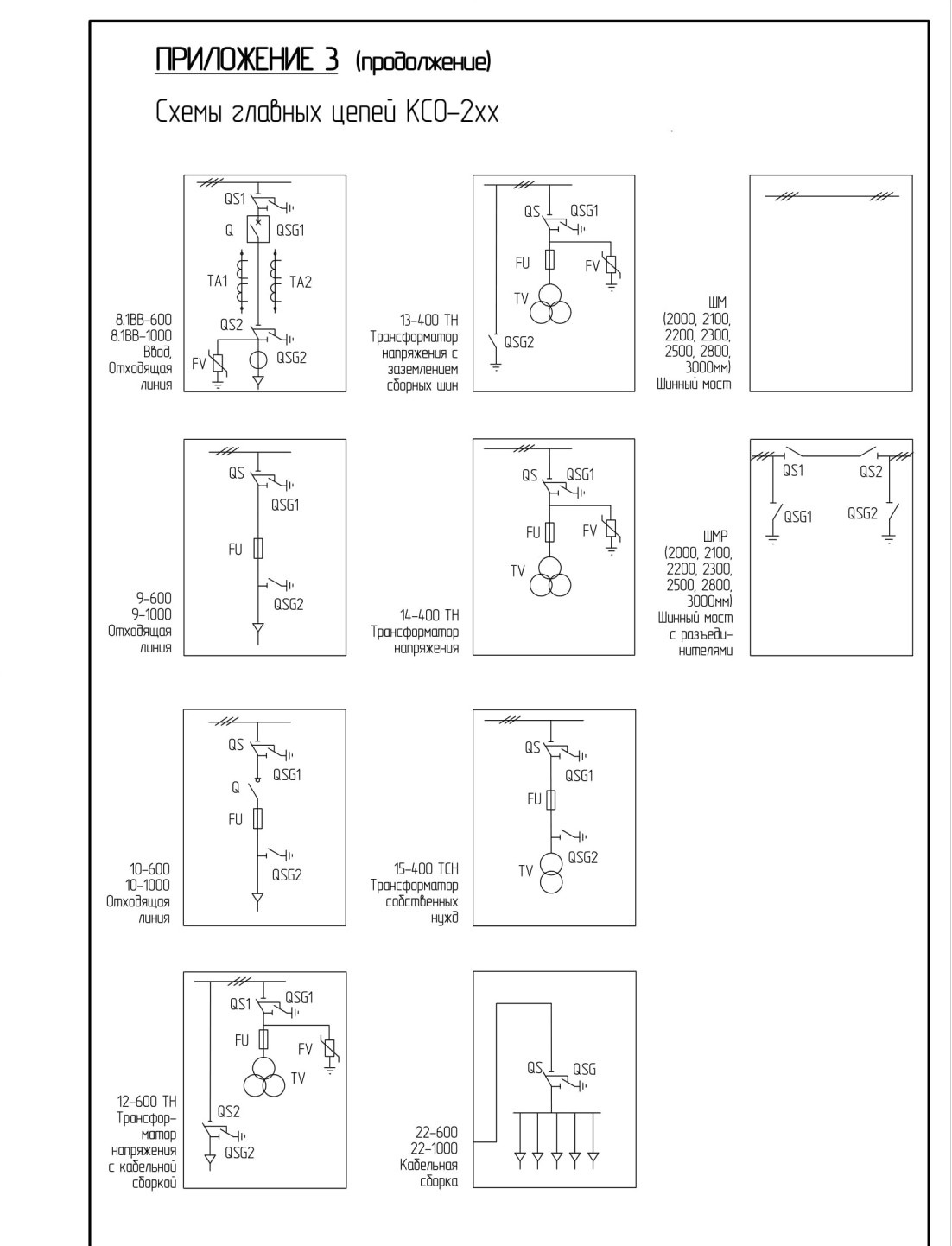

Схемы главных цепей КСО-2хх

















ПРИЛОЖЕНИЕ 5

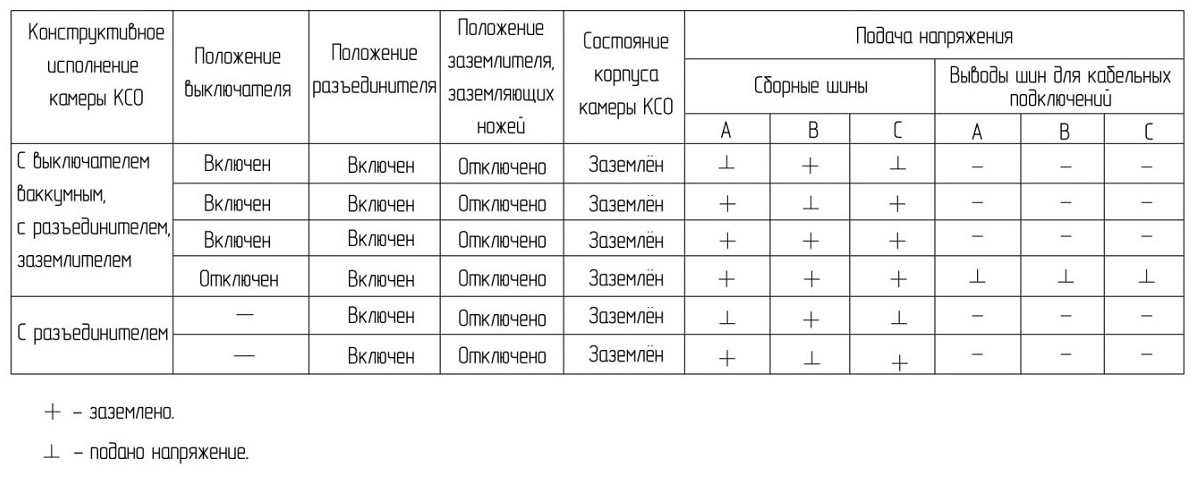

Таблица порядка подачи испытательного напряжения при проверке электрической прочности изоляции главной цепи камер КСО напряжением 42 кВ

























///////////////////////////////////////
