БЛОК S/T ИНТЕРФЕЙСА (S/T). Руководство по эксплуатации ТАИЦ.467756.069 РЭ

1 Описание и работа

1.1 Назначение изделия

1.1.1 Блок S/T интерфейса (S/T) (далее по тексту - блок), обеспечивает:

- подключение до четырех сетевых и линейных терминальных устройств

цифровой сети с интеграцией служб (ЦСИС) по двум витым парам (четырехпро-

водное) и преобразование сигналов ЦСИС (2B+D) в линейном коде AMI в сигна-

лы ОЦК;

- передачу сервисных сигналов взаимодействия и сигнализации блока

(далее по тексту - сервисные сигналы) по выделенному сигнальному каналу

(ВСК) в 16-ом КИ группового сигнала Е1 в режиме СУВ или в специально выде-

ленном S-канале;

- передачу напряжения дистанционного питания (ДП) на терминальные

устройства ЦСИС.

1.1.2 При первичном питании изделий МП, КЦС и СМД напряжением 24

В для передачи напряжения ДП рекомендуется использовать дополнительный

блок преобразователя питания ПП-24/48 ТАИЦ.436437.001.

1.1.3 При совместной работе с блоками Uk0C и UpnT (установленными в

изделие МП, КЦС и СМД со стороны АТС) и с блоками Uk0A и Upn (установ-

ленными в изделие МП, КЦС и СМД со стороны терминального оборудования)

блок S/T позволяет производить согласование физических интерфейсов базового

доступа BRI этих блоков.

1.2 Технические характеристики

1.2.1 Основные технические характеристики блока приведены в таблице

1.1.

Таблица 1.1

Наименование параметра

Значение

1 Спецификации интерфейса S/T

Соотв. Рек. ITU-T I.430,

ETSI 300.012, ANSI T1.605

2 Количество интерфейсов S/T

4

3 Код линейного сигнала

AMI

4 Режим передачи линейного сигнала

Дуплексный

5 Скорость передачи линейного сигнала, кбит/с

192

6 Скорость передачи в канале 2B+D, кбит/с

144 (2х64 + 16)

7 Тип соединения

Две симметричные пары

(четырехпроводное)

8 Параметры абонентской линии:

- ток, мА

От 65 до 75

– напряжение ДП, В

От 43 до 48

Блок S/T

Имя файла S-T_ТАИЦ.467756.069РЭ-В01

4

Продолжение таблицы 1.1

Наименование параметра

Значение

9 Ток потребления, мА, не более:

- по цепи «+5 В»,

300

- по цепи первичного питания «-24В» или

«-60 В» при включенном ДП

300

10 Габаритные размеры, мм

19,7×141×182

11 Масса, кг, не более

0,3

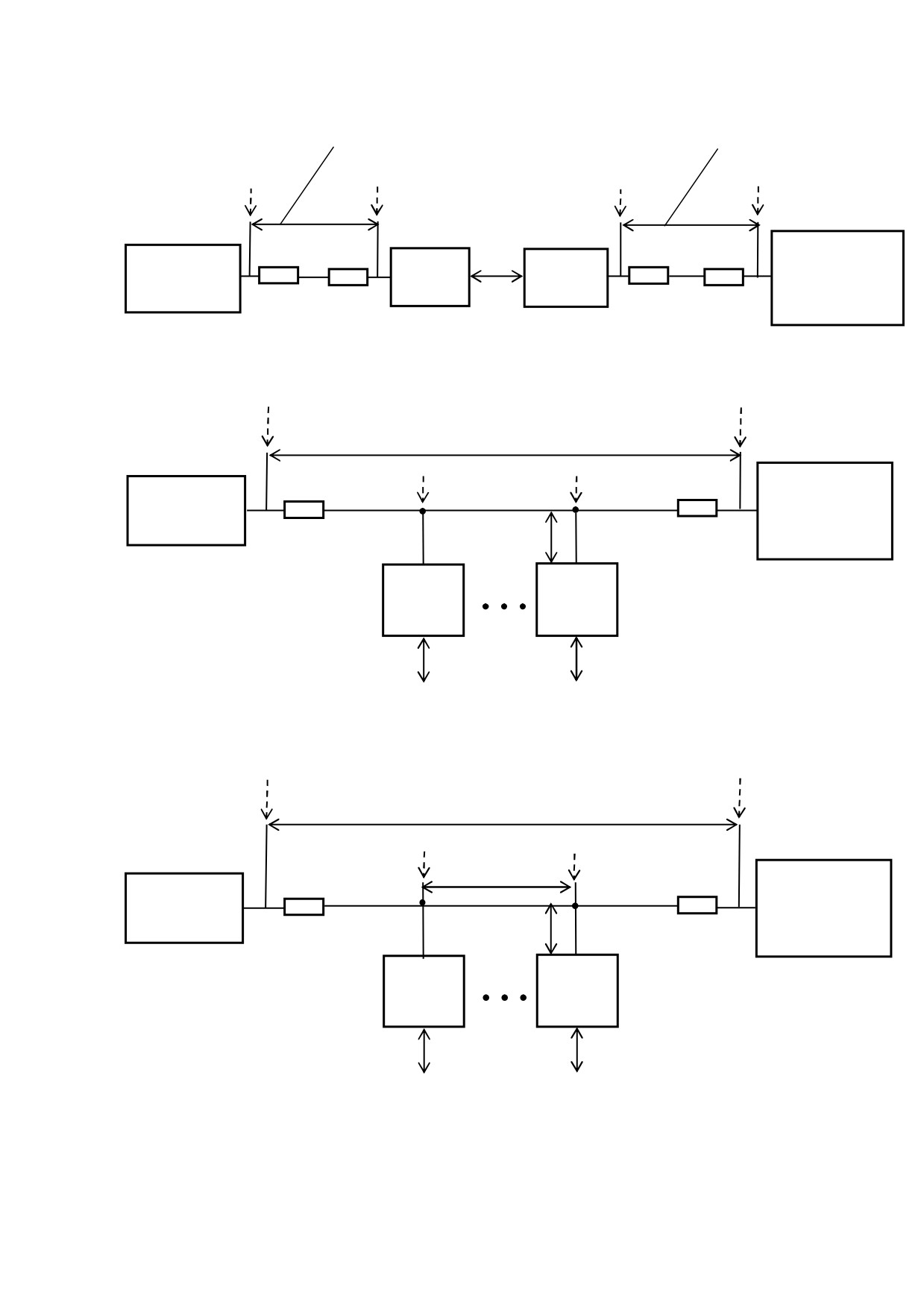

1.2.2 Параметры соединения с применением стыка S/T приведены в таб-

лице 1.2 и на рисунке 1.1.

Таблица 1.2

Наименование параметра

Значение параметра

для конфигурации сети

«точка-точка»

«точка-много точек»

Для длиннодистанционного порта:

- длина абонентской линии, м, не бо-

лее (при использовании кабеля сечени-

1000

500

ем жилы 0,5 мм),

- расстояние между устройствами

TE1, м, не более



50

(TE1 - Terminal Equipment 1 - оконечное

оборудование, предназначенное для не-

посредственного подключения к сети

ISDN)

Для короткодистанционного порта

длина абонентской линии, м, не более



200

Длина абонентской линии «точка-точка»

для длиннодистанционного порта < 1000 м

< 1000 м

точка

точка

точка

точка

S/T

S/T

S/T

S/T

Оконечное

Станционное

TR TR

TR

TR

МП

Е1

МП

(терминальное)

оборудование

оборудование

Блок S/T

Блок S/T

АТС

ТЕ

а) - Абонентская линия «точка-точка»

точка

точка

S/T

S/T

Длина абонентской линии «точка-много точек»

для короткодистанционного порта < 200 м

точка S/T

точка S/T

Оконечное

Станционное

TR

TR

(терминальное)

оборудование

оборудование

вынос

АТС

≤ 10 м

ТЕ

TE1:

TE8:

Блок S/T

Блок S/T

МП

МП

Е1

Е1

б) - Абонентская линия «точка-много точек»

точка

точка

S/T

Длина абонентской линии «точка-много точек»

S/T

для длиннодистанционного порта < 500 м

точка S/T

точка S/T

< 50 м

Оконечное

Станционное

TR

TR

(терминальное)

оборудование

вынос

оборудование

АТС

≤ 10 м

ТЕ

TE1:

TE8:

Блок S/T

Блок S/T

МП

МП

Е1

Е1

в) Абонентская линия «точка-много точек»

Примечание - TR - параллельный терминирующий резистор

Рисунок 1.1

1.3 Устройство и принцип работы

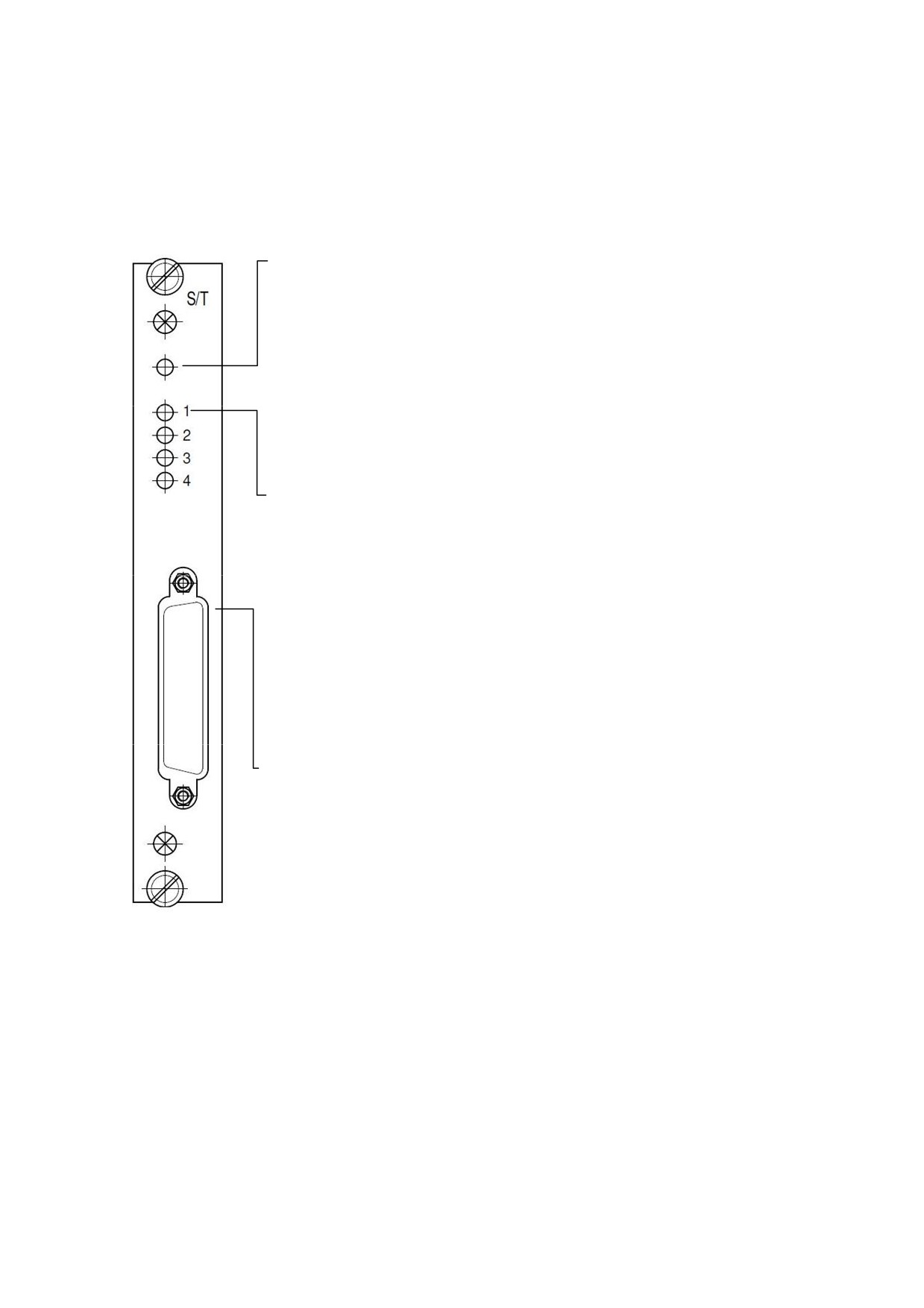

1.3.1 Внешний вид лицевой панели блока и индикация светодиодов при-

ведены на рисунке 1.2.

Индикатор состояния блока:

 Нет индикации - НОРМА;

 Красная постоянно - авария блока;

 Красная с частотой 1 Гц:

- блок в составе КЦС - отсутствие сигнала или сигнал с ошибками от

блока ЦК;

- блок в составе СМД - отсутствие сигнала или сигнал с ошибками от

блока КАД.

Индикаторы состояния интерфейсов «1»-«4»:

 Красная постоянно:

- интерфейс неактивен и находится в состоянии ожидания активации,

- к разъему блока не подключен кабель;

 Красная с частотой от 1 до 10 Гц - интерфейс в стадии активации,

происходит обмен сигналами инициализации и синхронизации;

 Индикация отсутствует:

- интерфейс активирован и находится в состоянии нормальной работы,

- интерфейс отключен по командам управления.

Розетка D-SUB 25 pin для подключения четырех сигналов S/T интерфейса.

Рисунок 1.2

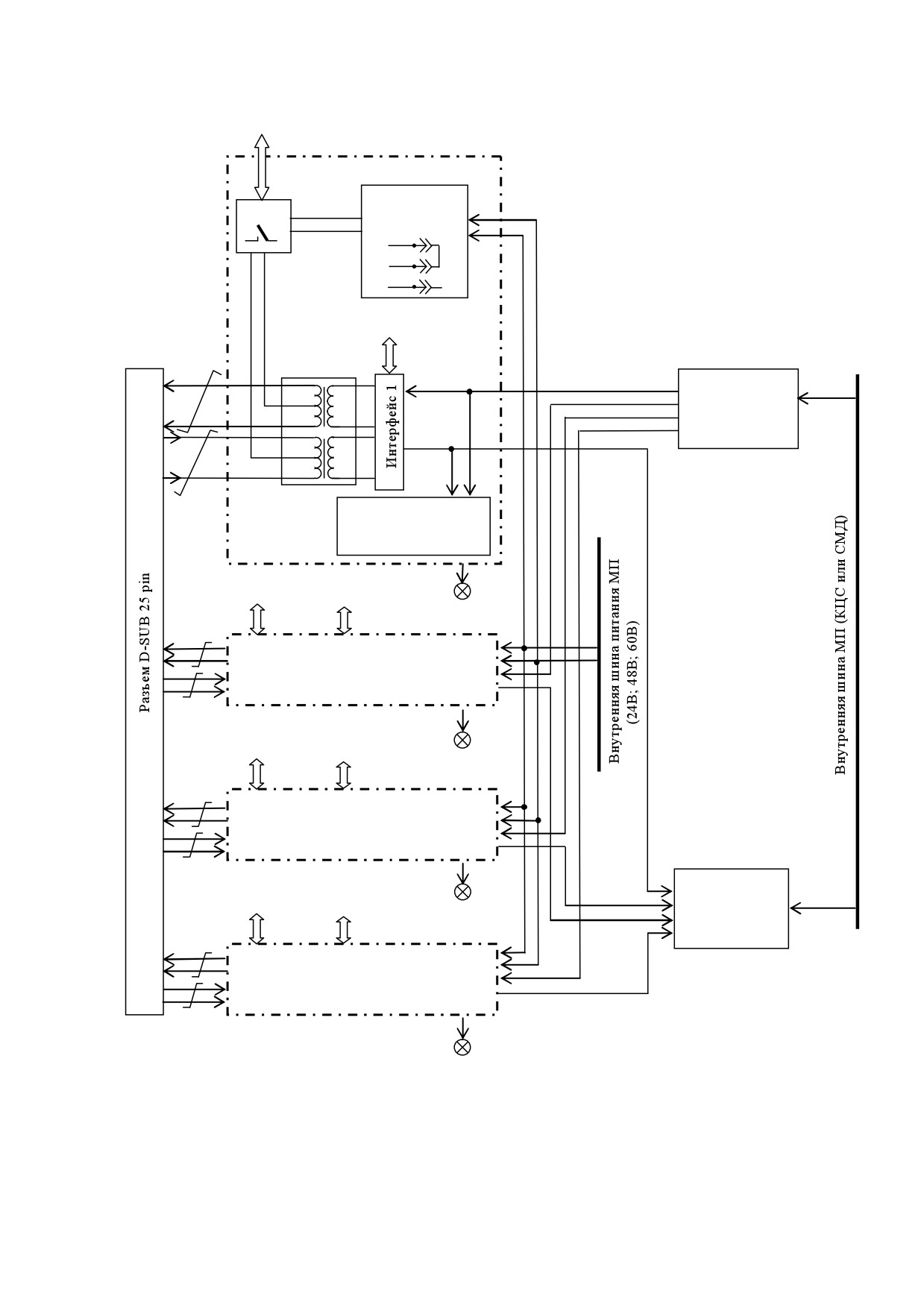

1.3.2 Структурная схема блока приведена на рисунке 1.3.

Сигнал управления

на передачу в линию Uдп

Цепи приема/передачи линии 1

Источник тока

Реле

Х13 конт.

2

3

Х9

1

Сигналы

управления

ЛИНИЯ

Тр1

1

Вх. Е1

Устройство

преобразования

Е1→ S/T

Устройство

анализа сигналов

Сигналы

«1»

управления

ЛИНИЯ

U дп

2

Цепи приема/передачи линии 2

Сигналы

«2»

управления

U дп

ЛИНИЯ

3

Цепи приема/передачи линии 3

Сигналы

Устройство

Вых. Е1

«3»

управления

преобразования

S/T → Е1

U дп

ЛИНИЯ

4

Цепи приема/передачи линии 4

«4»

Рисунок 1.3

1.3.3 Блок имеет четыре линейных абонентских S/T интерфейса на разъе-

ме D-SUB 25 pin. Устройства Е1→ S/T и S/T → Е1 осуществляют согласование

скоростей группового сигнала Е1, сформированного из КИ (64 кбит/с) на внут-

ренней шине МП, и сигналов S/T интерфейсов. Устройство анализа сигналов

осуществляет обмен специальными посылками в процессе активации интерфей-

сов, контроль состояния линии и передачу информации на светодиодную сигна-

лизацию «1», «2», «3» и «4». Управление S/T интерфейсами осуществляется неза-

висимо друг от друга по командам сетевой системы управления.

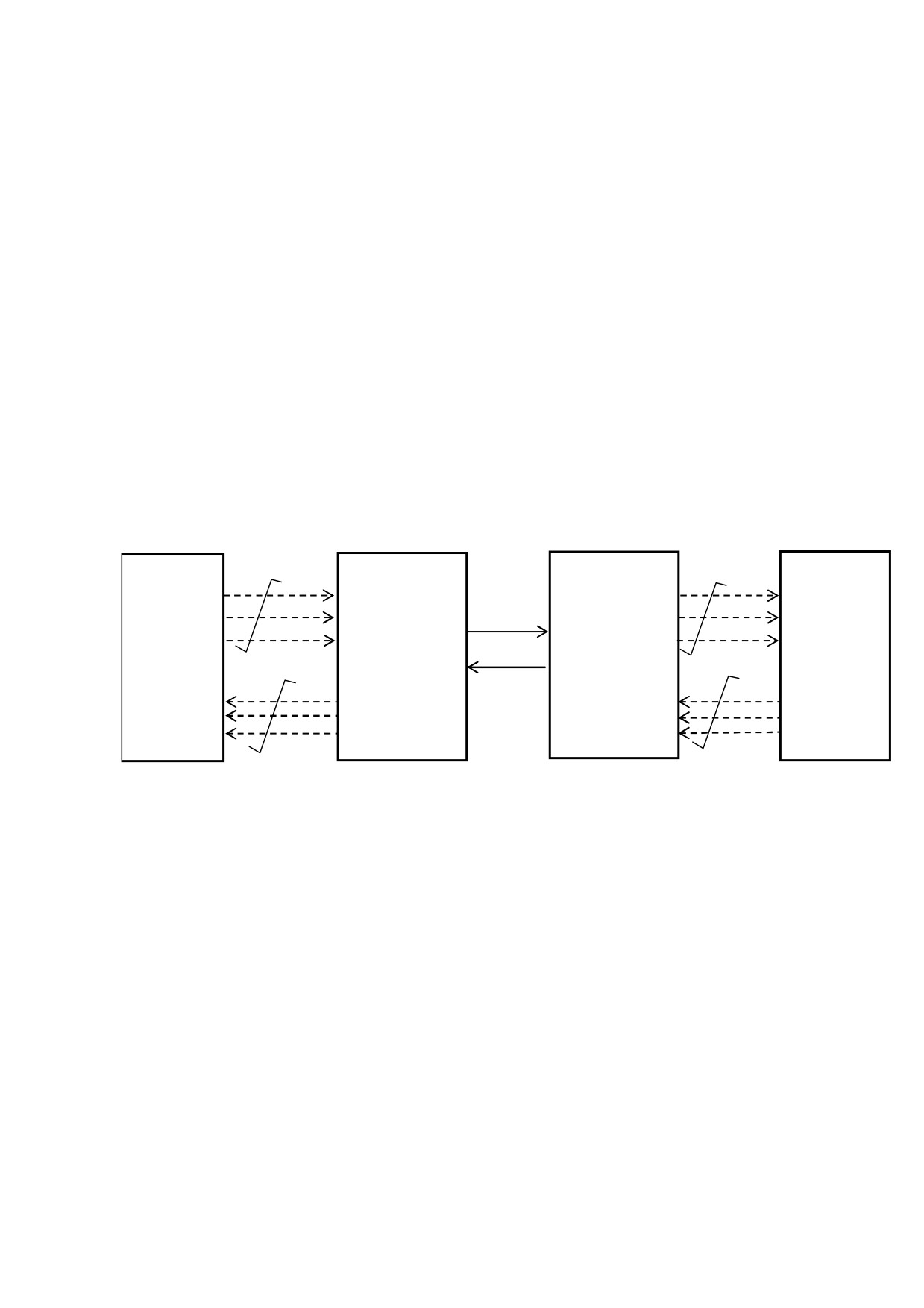

1.3.4 Тип интерфейса станционный или абонентский устанавливается

оператором сетевой системы управления в соответствии с подключением блока

на линии - рисунок 1.3:

 станционный интерфейс

 устанавливается при подключении

блока к плате расширения S/T BRI обору-

дования АТС;

 абонентский интерфейс

 устанавливается при подключении

блока к терминальному оборудованию.

АТС

Блок S/T

Блок S/T

(МП, КЦС, СМД)

(МП, КЦС, СМД)

Оконечное

Плата

(терминальное)

1D-канал

расширения

Станционный

Абонентский

оборудование

2B-канал

ДП=60В

интерфейс

интерфейс

ТЕ

S/T BRI

Е1: СУВ

Рисунок 1.4

1.3.5 Тип порта

1.3.5.1 Тип порта: длиннодистанционный или короткодистанционный ус-

танавливается оператором сетевой системы управления для абонентского интер-

фейса в зависимости от параметров соединения (см. Таблица 1.2).

1.3.6 Синхронизация

1.3.6.1 Синхронизация изделия (МП или КЦС) производится от входного

сигнала одного из станционных интерфейсов S/T. Синхронизация устанавливает-

ся оператором сетевой системы управления. Предусмотрена возможность уста-

новки синхронизации от одного порта и от нескольких портов. При установке

2.2 Использование блока

2.2.1 Порядок контроля работоспособности блока

2.2.1.1 В процессе работы блок не требует регулировок.

2.2.1.2 Контроль работоспособности блока осуществляется посредством

светодиодной индикации на лицевой панели блока и отображением состояния

датчиков в окне блока сетевой программы.

2.2.1.3 При нормальной работе блока на лицевой панели должна отсутст-

вовать красная индикация светодиода без маркировки и в окне блока отсутство-

вать красная (аварийная) индикация датчика аварии блока.

2.2.1.4 При выключении электропитания или при нажатии кнопки

«СБРОС» на КУ-S (или УК) все установленные режимы сохраняются.

2.2.2 Перечень возможных неисправностей и рекомендации по

действиям при их возникновении

2.2.2.1 Перечень возможных неисправностей и рекомендации по действи-

ям при их возникновении приведены в таблице 2.1.

Таблица 2.1

Неисправность

Действия

На лицевой панели блока наличие

постоянной индикации светодиода

красного цвета без маркировки (ава-

рия), в окне блока красная индика-

ция датчика аварии блока

Ремонт блока

Приложение А

(обязательное)

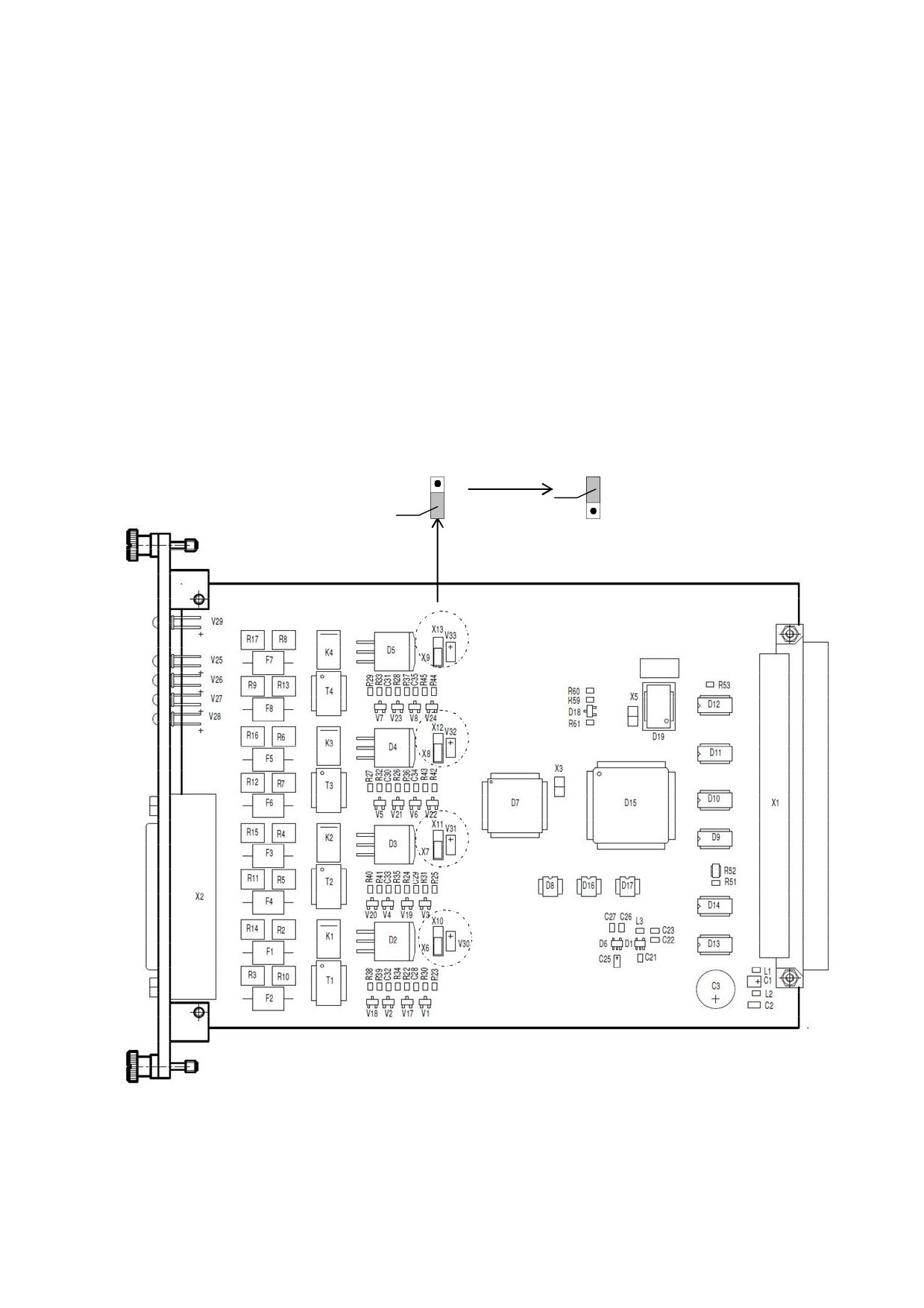

Схема расположения элементов печатной платы блока

А.1 На схеме расположения элементов рисунка А.1 указаны соединители,

используемые для установки величины напряжения ДП для каждого канала.

Заводская установка (показана на схеме) - величина напряжения ДП для 1

2, 3 и 4 каналов понижена на 12 В относительно величины первичного напряже-

ния питания изделия: джамперы Х9 (Х8, Х7, Х6) установлены на контакты 2 и 3.

Если требуется напряжение ДП, равное первичному напряжению питания

изделия, то следует изменить положение джамперов Х9 (Х8, Х7, Х6) - переста-

вить на контакты 1 и 2.

Х13

Х13

1

1

Х9

2

2

Х9

3

3

4 Канал

3 Канал

2 Канал

1 Канал

Рисунок А.1

Приложение Б

(обязательное)

Подключение блока - распайка разъема блока и кабеля

Б.1 Подключение к разъему блока

Вариант 1 - Самостоятельное изготовление кабеля.

Блочная часть - розетка D-SUB 25 pin.

Монтажная часть - вилка D-SUB 25 pin под кабель с корпусом, поставляе-

мая в составе КМЧ на блок.

Распайку вилки производить стандартным кабелем типа КСВ, «витая па-

ра», 5 категории, в соответствии с таблицей Б.1.

Экран кабеля распаивать на «Общий» на обоих концах линии связи.

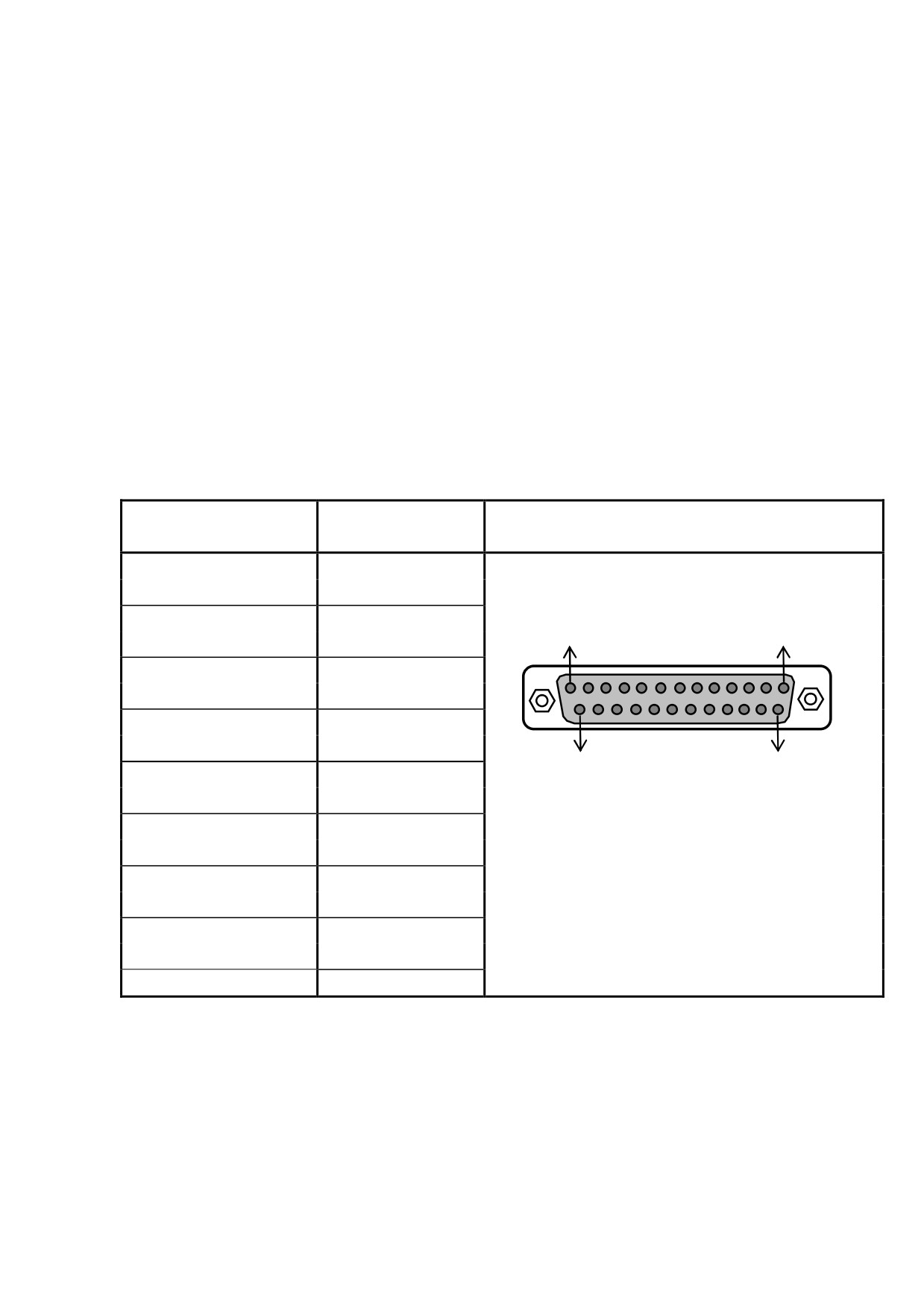

Таблица Б.1

Контакт

Название цепи

Вилка D-SUB 25 pin

вилки

(вид со стороны монтажа)

2

Линия 1 пр+

15

Линия 1 пр-

1

Линия 1 пд+

13

1

14

Линия 1 пд-

5

Линия 2 пр+

18

Линия 2 пр-

4

Линия 2 пд+

17

Линия 2 пд-

25

14

8

Линия 3 пр+

21

Линия 3 пр-

7

Линия 3 пд+

20

Линия 3 пд-

11

Линия 4 пр+

23

Линия 4 пр-

10

Линия 4 пд+

22

Линия 4 пд-

3, 6, 13, 16, 19, 25

Общий

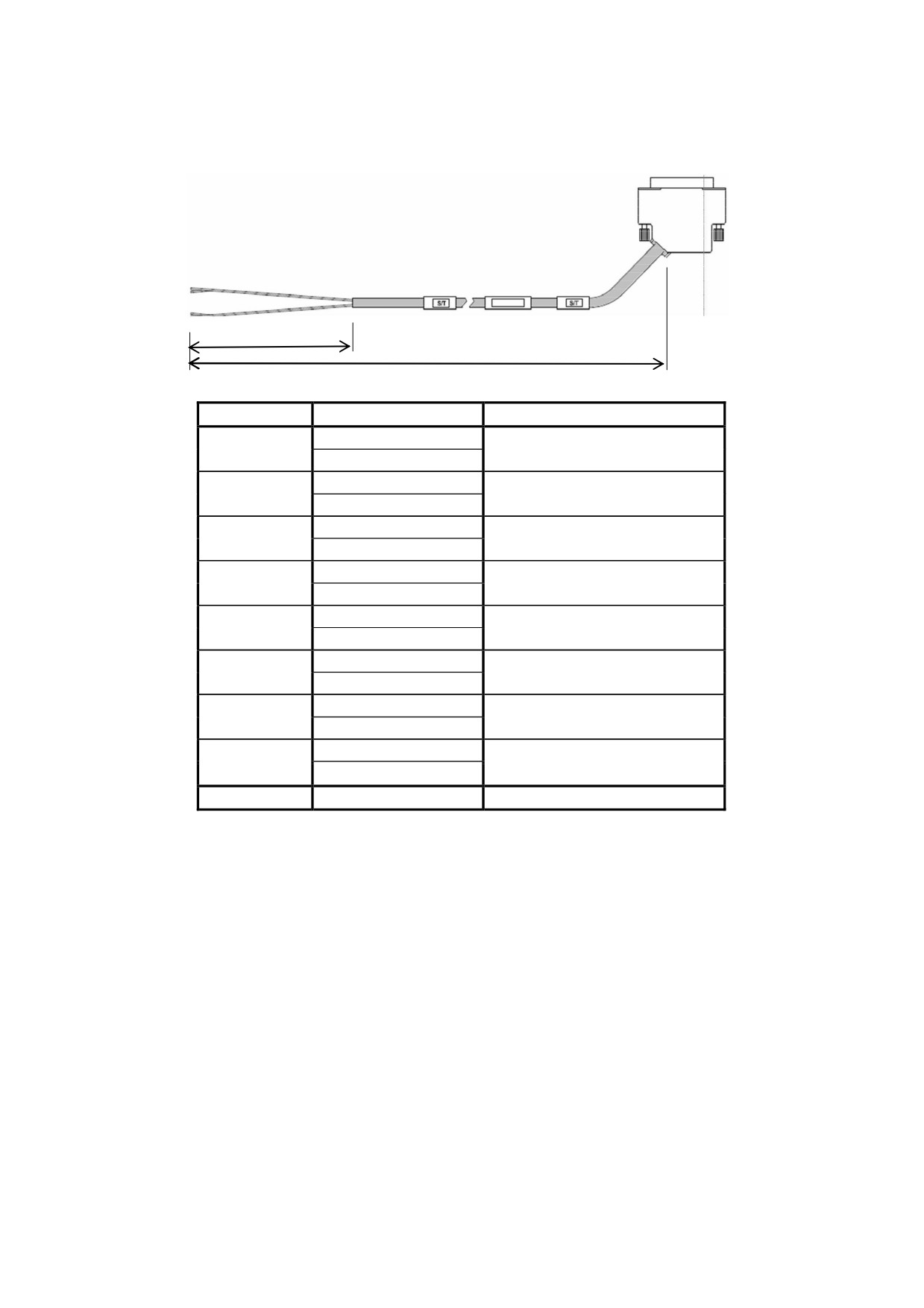

Вариант 2 - Использовать кабель «S/T» ТАИЦ.685624.028, поставляемый

по договору. Схема распайки кабеля приведена на рисунке Б.1.

1

25

Х1

(100±5) мм

L

Длина L - по договору.

Сигнал

Контакт вилки Х1

Цвет провода «витая пара»

Линия 1 пд

1

Синий

14

Белый

Линия 1 пр

2

Оранжевый

15

Белый

Линия 2 пд

4

Зеленый

17

Белый

Линия 2 пр

5

Коричневый

18

Белый

Линия 3 пд

7

Синий

20

Красный

Линия 3 пр

8

Оранжевый

21

Красный

Линия 4 пд

10

Зеленый

22

Красный

Линия 4 пр

11

Коричневый

23

Красный

Общий

25

Экран

Рисунок Б.1

Приложение В

(обязательное)

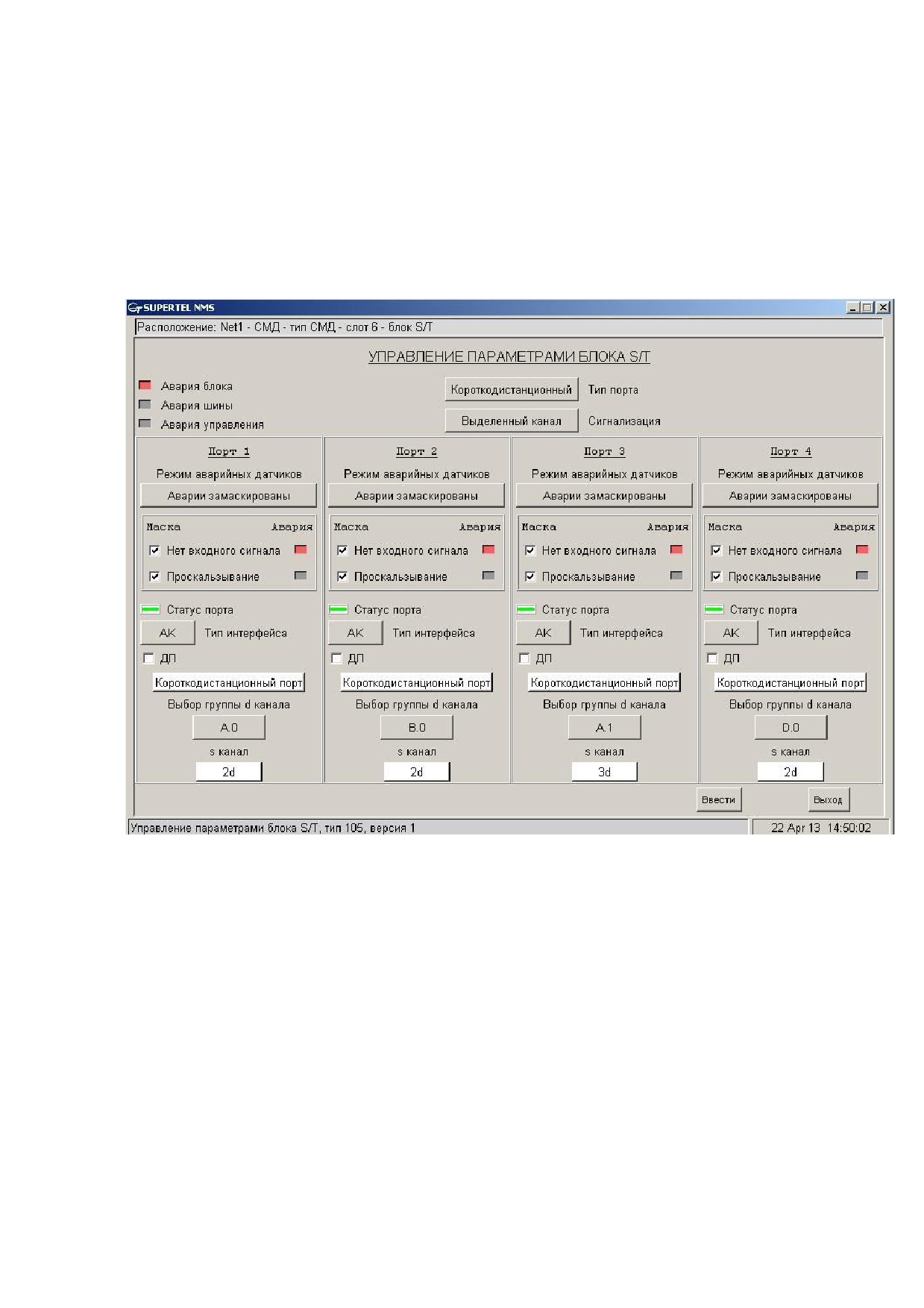

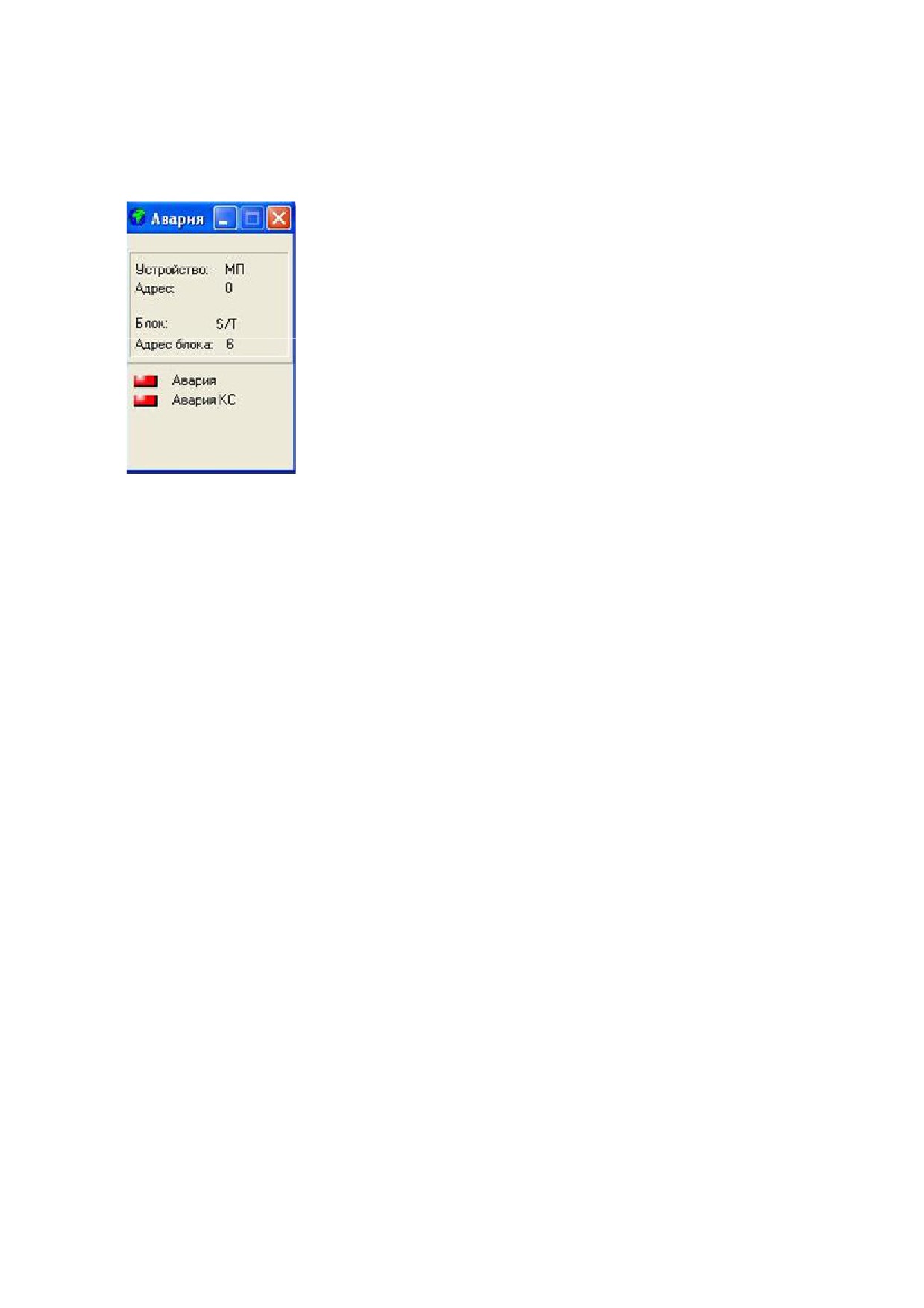

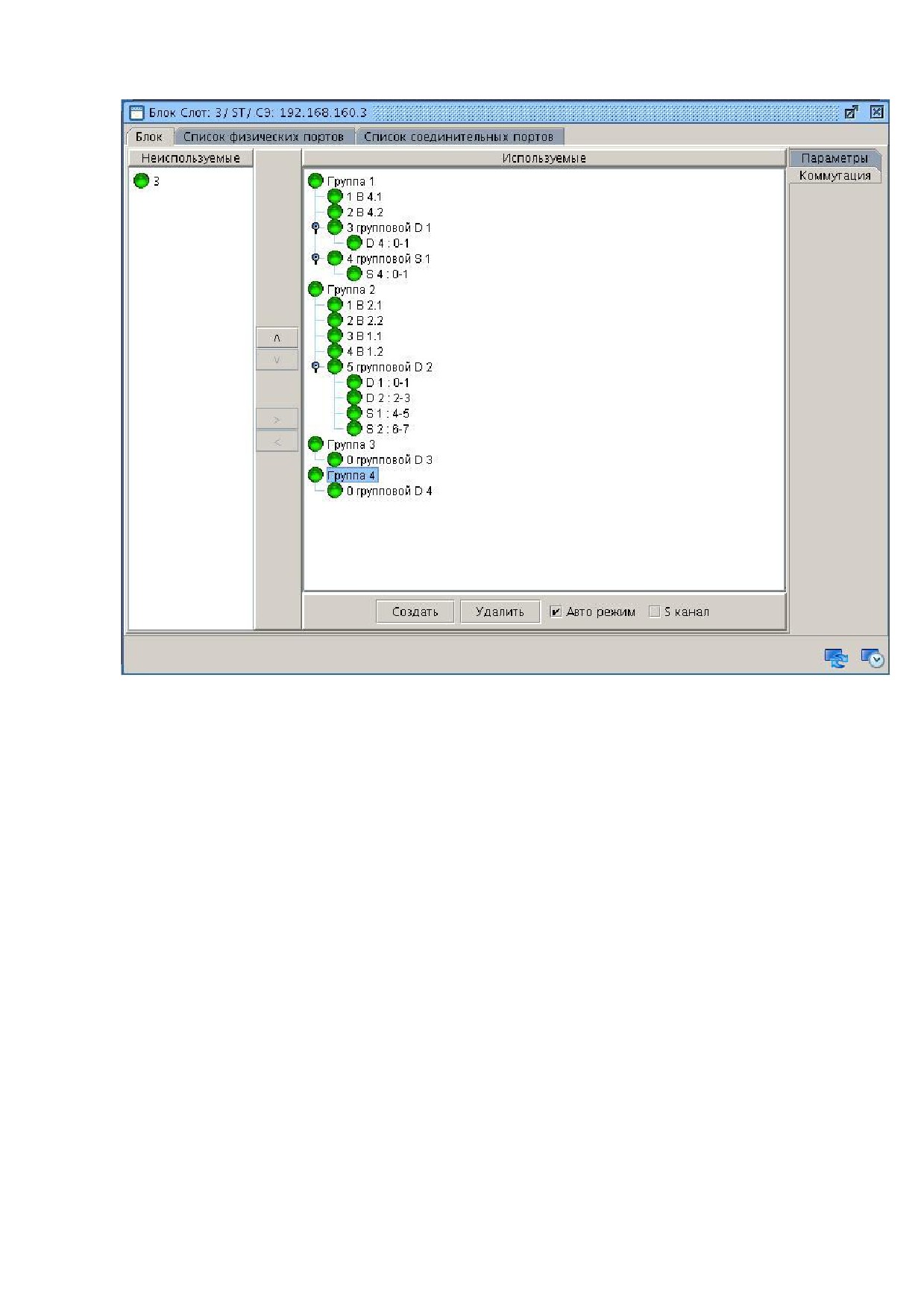

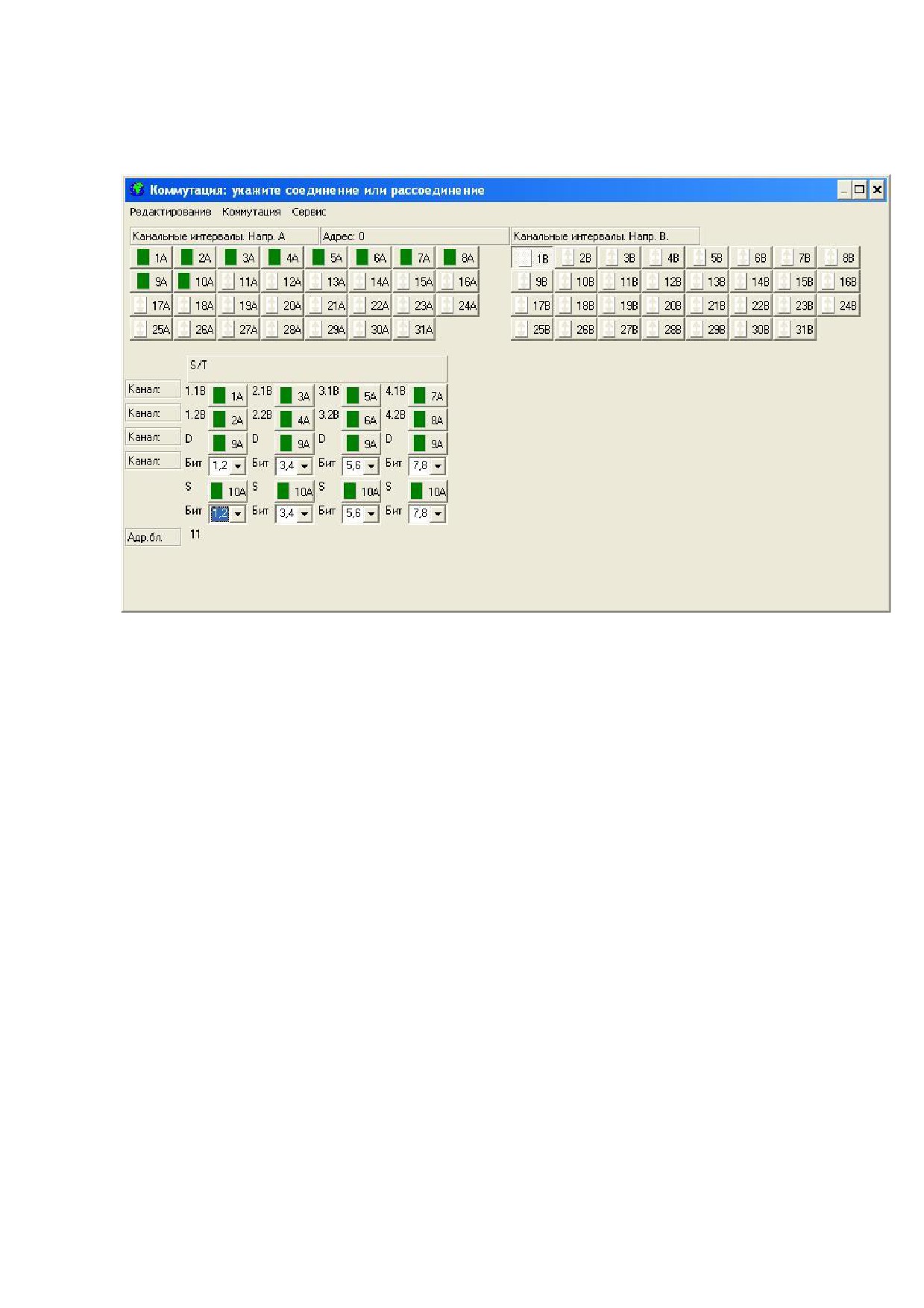

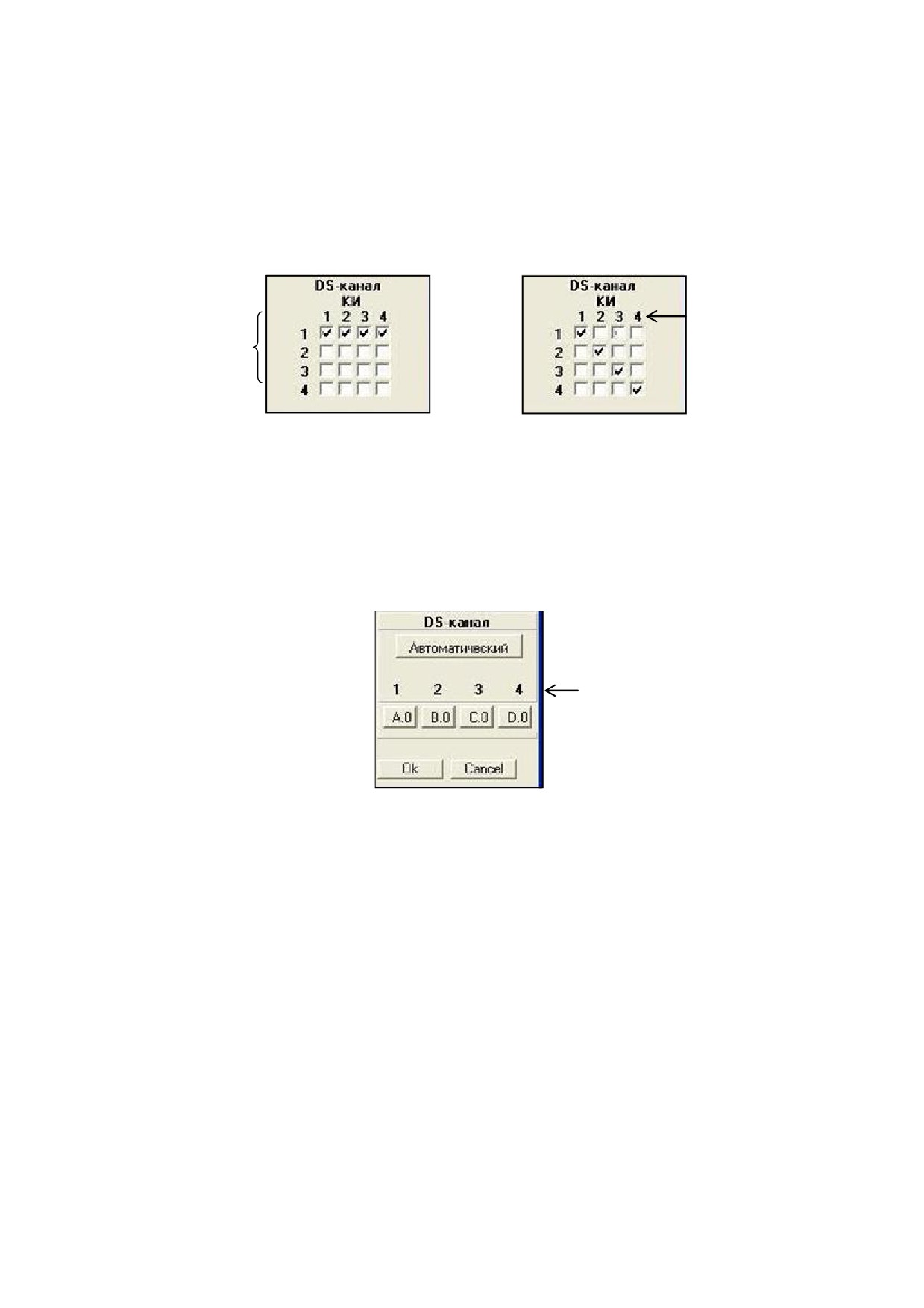

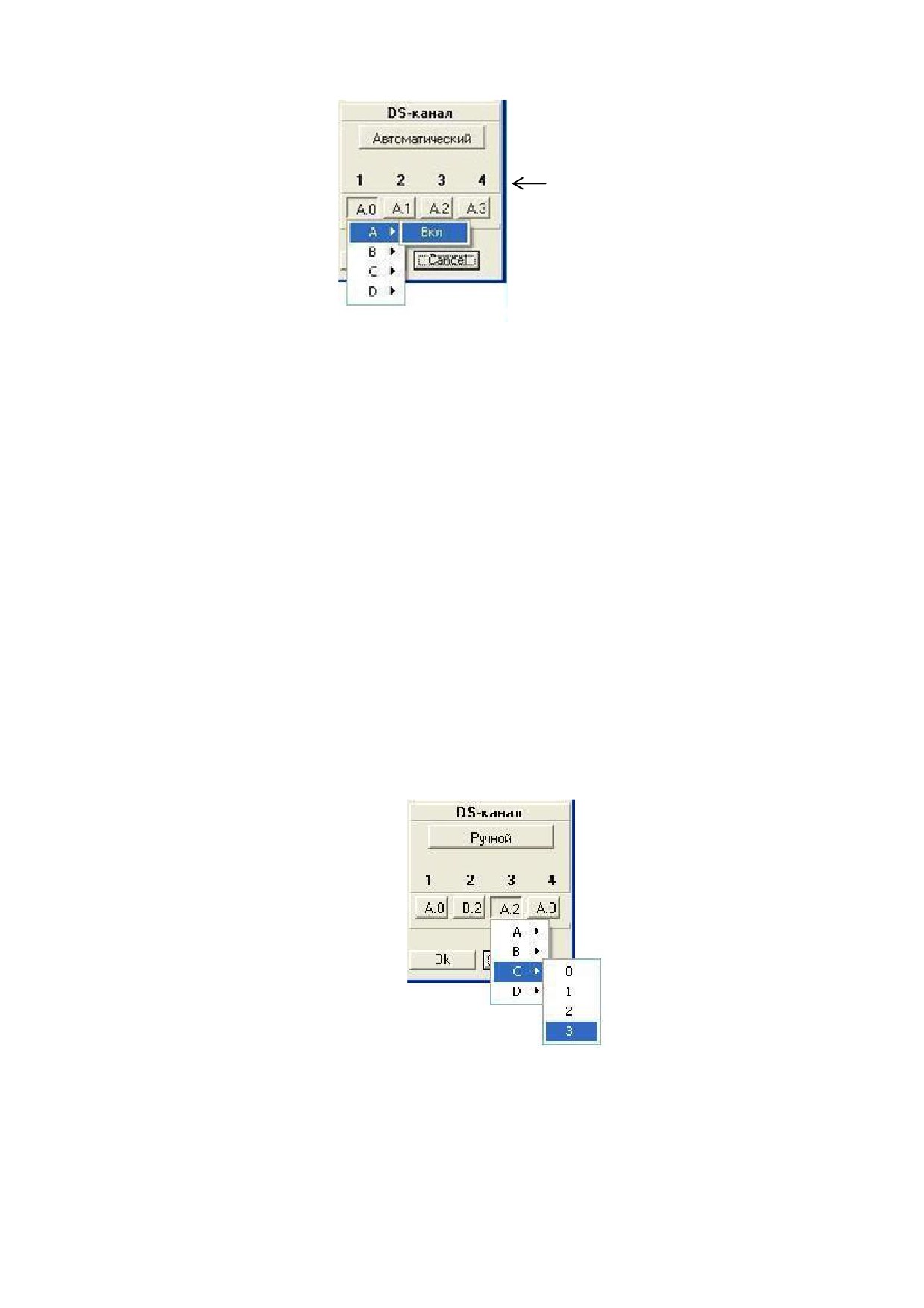

Работа блока с ПО «СуперТел-ТМ»

В.1 Общие сведения о порядке работы с программным обеспечением

«СуперТел-ТМ» приведены в руководстве оператора. В данном приложении при-

ведено описание контроля и управления блоком S/Т.

Описание окон графического интерфейса блока S/T v.1 соответствует вер-

сиям ПО «СуперТел-ТМ»:

не ниже 2.10.13 для блока в составе МП;

не ниже 2.8.5 для блока в составе КЦС

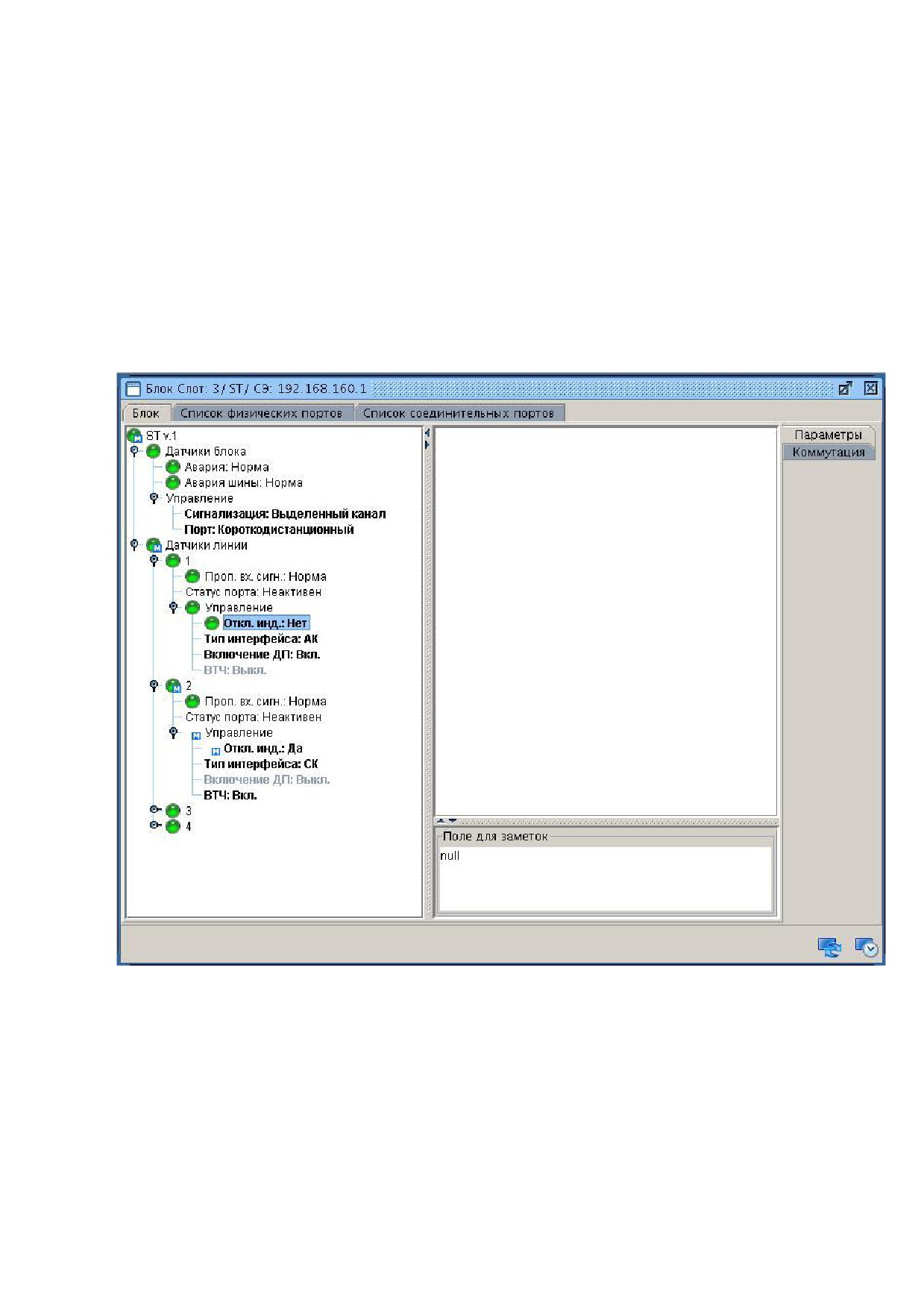

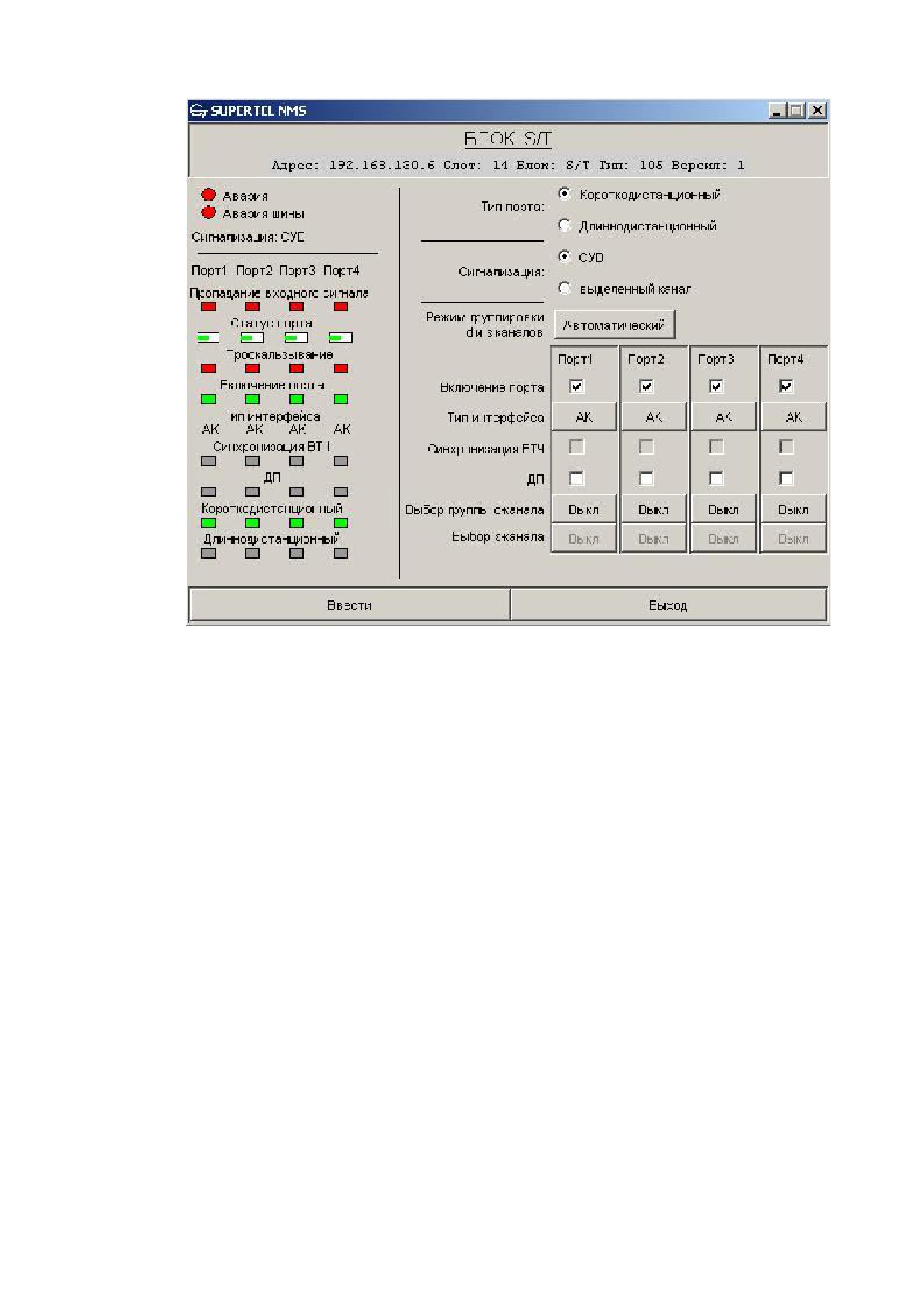

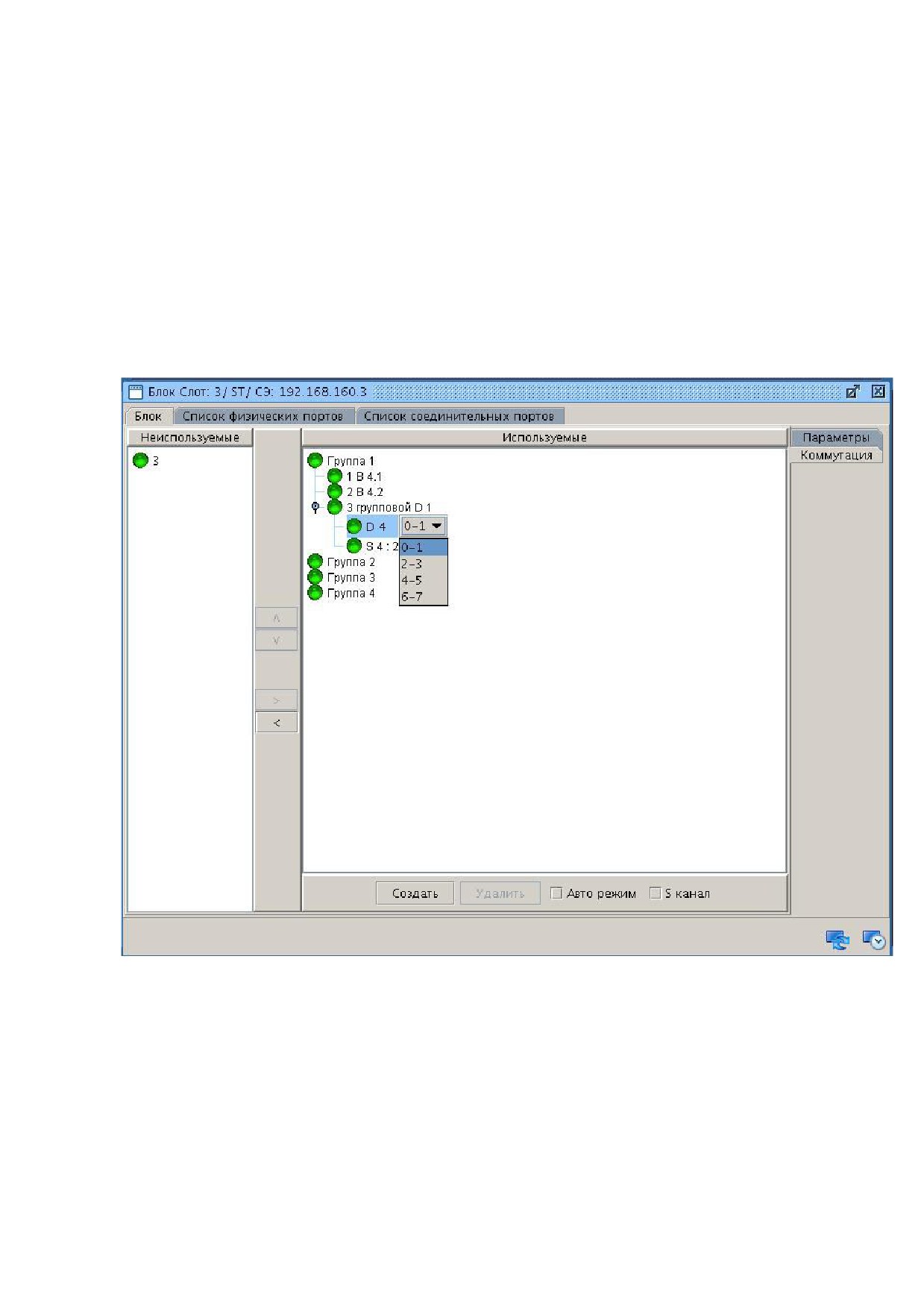

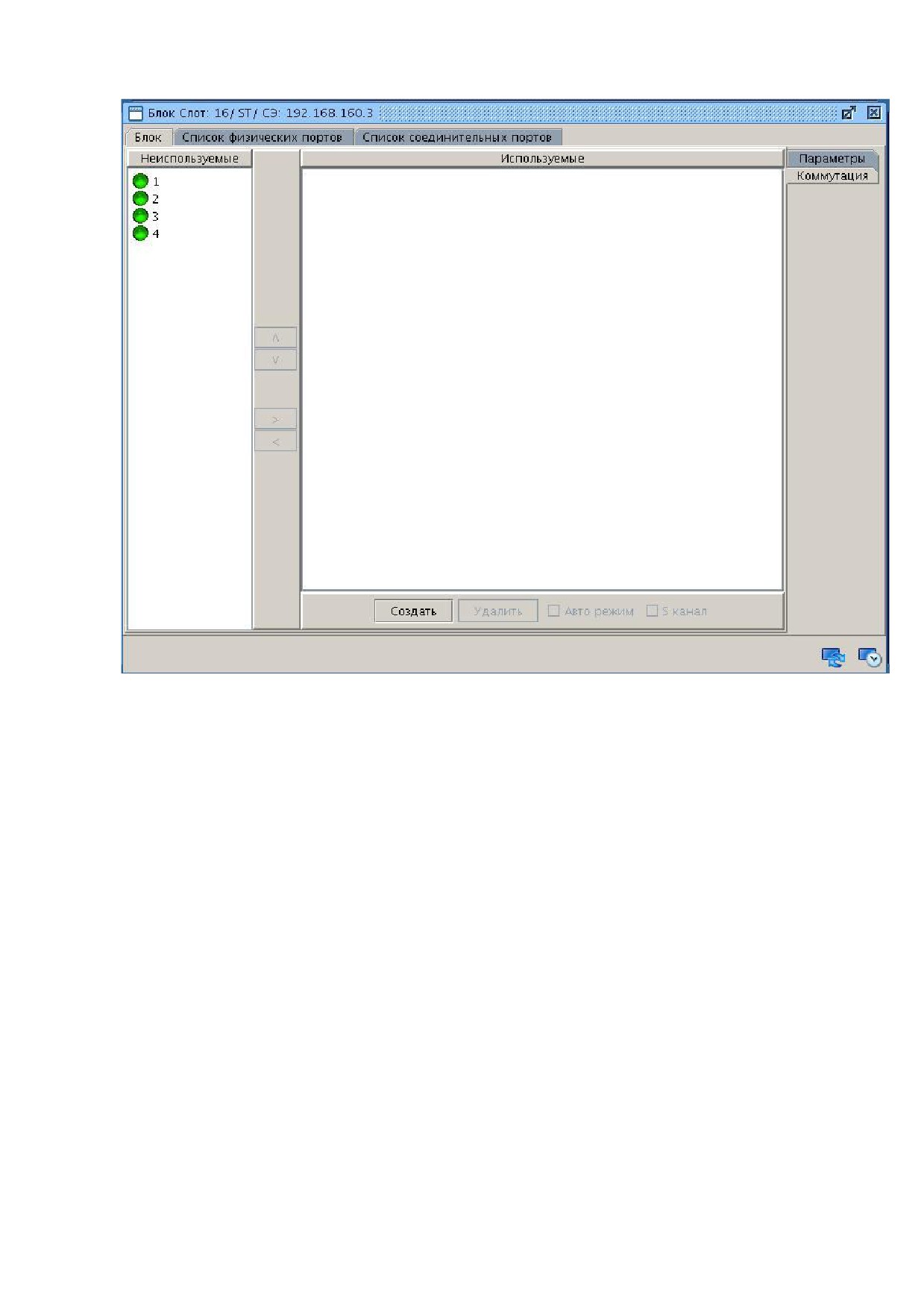

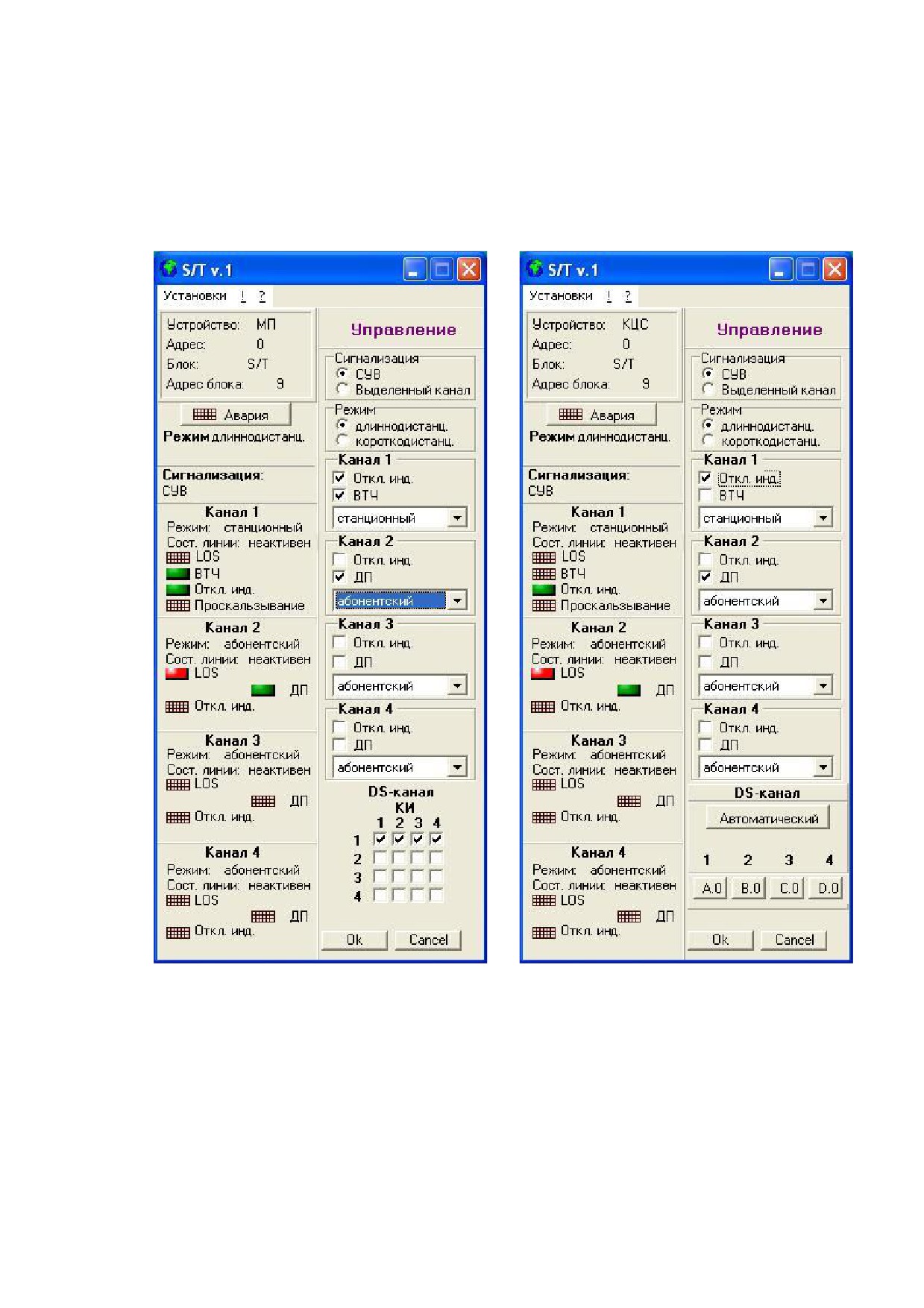

В.2 Для входа в диалоговое окно блока S/Т щелкнуть мышью по графи-

ческому изображению блока в диалоговом окне «МП» или «КЦС» - рисунок В.1.

Описание окна:

В верхней строке окна указана версия блока в ПО.

Информационная панель:

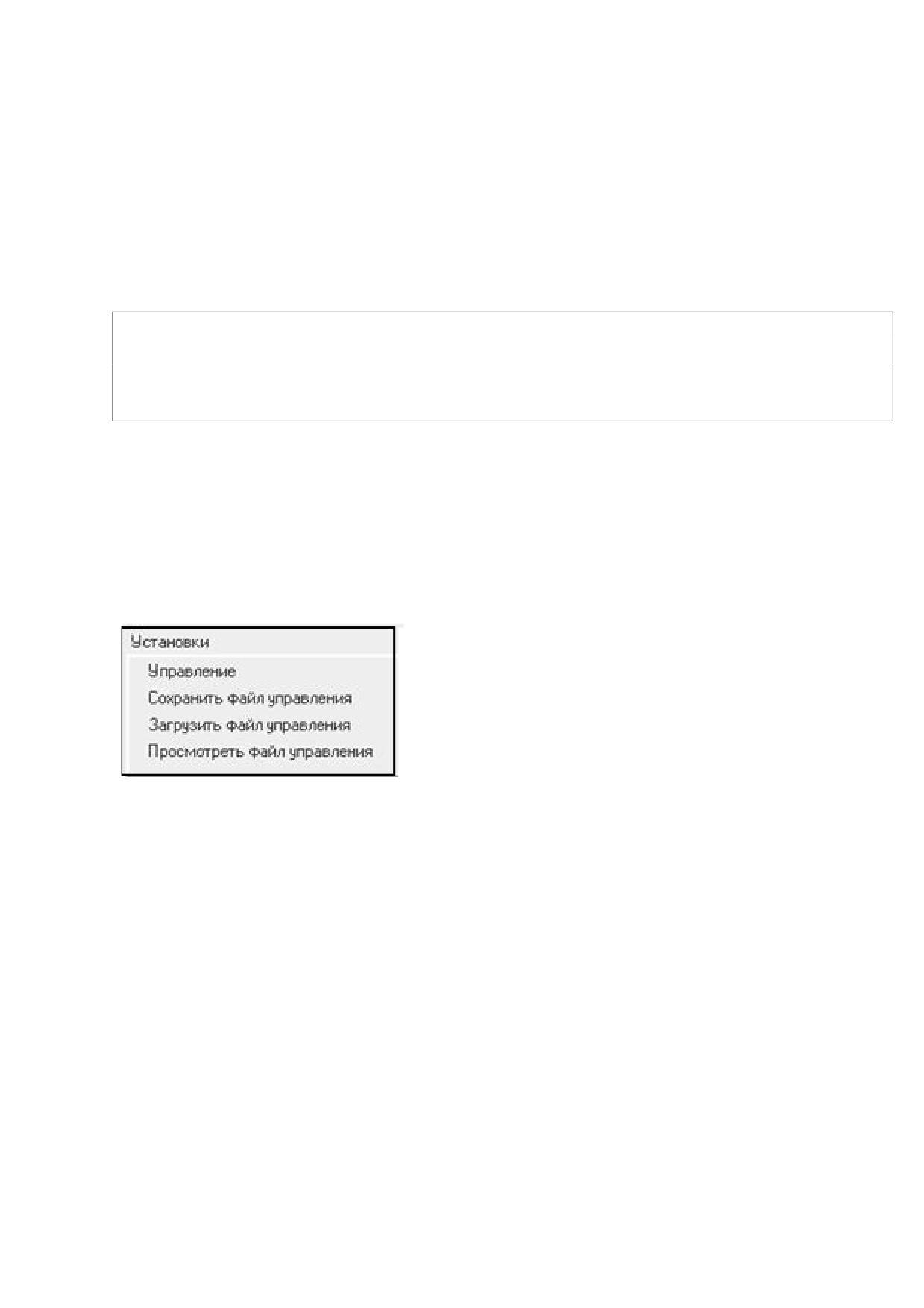

 Кнопка «Установки» - для открытия одноименного окна:

 «Управление» - открытие окна, из которого

производятся установки режимов работы с

выполнением команды «Ok»;

 «Сохранить файл управления» - сохранение

всех установленных режимов в файл для

последующего использования. Для этого в окне

«Сохранение» файлу присваивается имя и

выполняется команда «Сохранить»;

 «Загрузить файл управления» - для загрузки

файла управления в окне «Загрузка» выбирается

нужный файл и выполняется команда «Открыть»;

 «Просмотреть файл управления» - в окне

можно просмотреть текстовый файл со всеми

выполненными установками

 Кнопка- скрепка (на рисунке не показана) - указывает на наличие сохра-

ненной информации. Если сохраненной информации нет, кнопка-скрепка отсут-

ствует. Посредством кнопки-скрепки оператор также может открыть окно «За-

метки»;

 Кнопка «!» - для открытия окна «Заметка», в котором оператор может со-

хранить (или удалить) любую текстовую информацию по данному блоку, уста-

новленному в данное оборудование на данное п.м. При переустановке блока на

другое п.м. информация в окне «Заметка» не сохраняется;

 Кнопка «» - для открытия окна со справочной информацией по блоку

(Help), в котором оператор может посмотреть назначение, технические характе-

ристики блока, индикацию светодиодов, описание режимов работы блока.

а - Вид окна блока в составе МП

б - Вид окна блока в составе КЦС

Рисунок В.1

Левое поле окна:

 «Авария» (кнопка с индикатором состояния блока): красный - авария

блока. Открыть одноименное окно:

«Авария» (индикатор): красный - авария блока.

«Авария КС» (индикатор): красный- несовпадение

контрольной суммы посылки управления с блока КУ-S.

Блок не управляется по командам управления.

Для блока в составе КЦС - наличие индикатора

«Авария шины»: красный - отсутствие сигнала от блока

ЦК или сигнал с ошибками от блока ЦК.

 «Режим» (информационная надпись) - отображает выбранный режим

порта: короткодистанционный или длиннодистанционный;

 «Сигнализация» (информационная надпись) - отображает выбранный

режим передачи сервисных сигналов взаимодействия и сигнализации: «СУВ» или

«Выделенный канал»;

Панели «Канал 1», «Канал 2», «Канал 3» и «Канал 4» - отображают ста-

тус каналов:

 «LOS» (индикатор): красный цвет:

 Линия неактивна

 К разъему блока не подключен кабель;



«Проскальзывание» (индикатор): красный цвет - тактовая частота

входного сигнала интерфейса не совпадает с тактовой частотой сигнала Е1(только

для станционного интерфейса).

 Информационная надпись - сообщает о состоянии интерфейса (см.

1.3.7.2):

«Сост. линии: неактивен»

«Сост. линии: активация»

«Сост. линии: активен»

Панель «Управление» (правое поле окна для установки режимов работы с

обязательным нажатием кнопки «Ok»):

 «Сигнализация» (кнопочный переключатель) - установка позиции в

кнопочном переключателе обеспечивает режим передачи сервисных сигналов

взаимодействия и сигнализации: в 16 КИ («СУВ») или в специально выделенном

канале S («Выделенный канал»). Выбранный режим отображается информаци-

онной надписью в левом поле окна;

– при коммутации всех каналов блока на одно направление (при условии

использования всех D-каналов и S-каналов) установить флажок «√ » во всех кон-

трольных окнах, относящихся к одному КИ, например, к первому (рисунок В.2а);

- при коммутации на четыре независимые направления или при передаче

D-каналов в независимых КИ, можно комбинировать выбор D-каналов и S-

каналов (рисунок В.2б).

номер канала блока

номер КИ

а

б

Рисунок В.2

Для блока S/T в составе КЦС: при нажатии кнопки открывается меню вы-

бора режима коммутации (группировки) DS-канала - «Автоматический» или

«Ручной» (рисунок В.3).

Номер канала

Рисунок В.3

 Автоматический режим

Для выбранного канала «0», «1», «2» или «3» нажатием кнопки в открыв-

шемся меню включить группу «А», «В», «С» или «D», на которую будет подклю-

чено направление передачи (рисунок В.4). После включения группы автоматиче-

ски в данной группе происходит занятие свободной позиции бита в четверти КИ -

слева направо в порядке возрастания номера позиции занимаемой битом. В ре-

жиме сигнализации по выделенному каналу позиции бит S-каналов устанавлива-

ются автоматически (визуально не отображаются), аналогичными занимаемым

позициям четвертей в КИ для D-каналов.

Номер канала

Рисунок В.4

Из приведенного примера (см. рисунок В.4) видно, что:

- D-каналы первого, второго, третьего и четвертого каналов занимают

первую, вторую, третью и четвертую четверти одного КИ и подключены на на-

правление «А»;

- S-каналы первого, второго, третьего и четвертого каналов занимают

первую, вторую, третью и четвертую четверти КИ соответственно, их передача

будет осуществляться в отдельном КИ.

Таким образом, каналы S/T интерфейса будут передаваться на одно на-

правление «А» и занимать десять КИ (4х2b + d + s = 8КИ + 1КИ + 1КИ = 10КИ).

 Ручной режим

В ручном режиме осуществляется независимая группировка D-каналов и

S-каналов (рисунок В.5):

- для выбранного канала нажатием кнопки в открывшемся меню вклю-

чить группу «А», «В», «С» или «D», на которое будет подключено направление

передачи;

- для выбранной группы установить положение бита в КИ в группе -«0»,

«1», «2» или «3».

Рисунок В.5

В режиме сигнализации по выделенному каналу позиции битов S-каналов

в четвертях КИ устанавливаются автоматически (визуально не отображаются),

аналогичными занимаемым позициям четвертей в КИ для D-каналов.

– 2В-канал на один КИ, на шестой КИ.

Номера КИ для D-канала и S-канала такие же, как у первого сигнала.

Рисунок В.6

 Четвертый канал скоммутировать:

- 1В-канал на один КИ, на седьмой КИ,

- 2В-канал на один КИ, на восьмой КИ.

Номера КИ для D-канала и S-канала такие же, как у первого сигнала.

 Установить на панели «Бит» положение битов D-каналов и S-каналов в

канальном интервале для каждого сигнала:

- для 1сигнала - «1,2»,

- для 2 сигнала - «3,4»,

- для 3 сигнала - «5,6»,

- для 4 сигнала - «7,8».

Таким образом, общее количество занимаемых КИ в потоке Е1 потока ка-

налов каналы блока S/T скоммутированы на десять КИ направления А.

 В меню «Коммутация» выбрать команду «Выполнить». По истечении

нескольких секунд появляется меню c надписью «Коммутация Ok». Выполнить

команду «Ok». Для проверки состояния соединений выполнить команду «Опро-

сить» в меню «Коммутация». После прохождения «бегущей» строки на экране

вырисовывается реальная картина коммутации.

В.3.2 Блок в КЦС

Проведение коммутации каналов блока приведено в руководстве по экс-

плуатации на изделие КЦС ТАИЦ.468353.018 РЭ.

Рисунок Г.1

Правое поле окна (установка режимов производится с обязательным нажа-

тием кнопки «Ввести»):



«Тип порта» (кнопочный переключатель) - установка позиции в кно-

почном переключателе обеспечивает тип порта: «Короткодистанционный» или

«Длиннодистанционный» (доступен только для абонентского интерфейса). Вы-

бор типа порта зависит от длины абонентской линии (см. Таблица 1.2).

 «Сигнализация» (кнопочный переключатель) - установка позиции в

кнопочном переключателе обеспечивает режим передачи сервисных сигналов

взаимодействия и сигнализации: в 16 КИ («СУВ») или в специально выделенном

канале S («выделенный канал»);

Поля: «Порт1», «Порт2», «Порт3» и «Порт4»:

 «Включение порта» (контрольное окно): установка флажка в контроль-

ном окне обеспечивает включение порта, осуществляется анализ входного сигна-

ла на наличие ошибок.

Установленный режим отображается в левом поле окна:

а)

«Автоматический» режим группировки d и s каналов:

Кнопкой «Выбор группы d-канала» установить «Выкл».

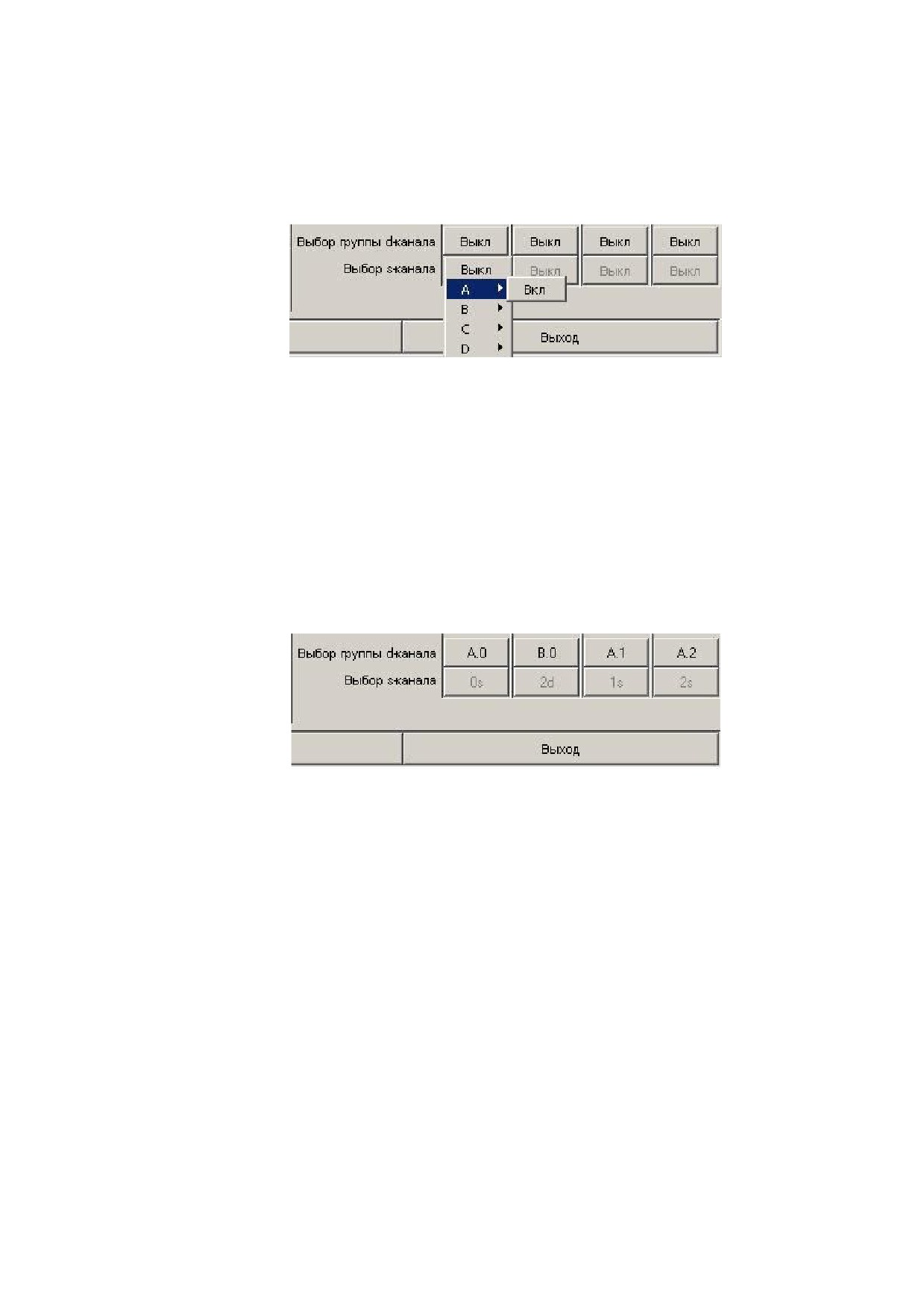

В выпадающем меню включить группу «А», «В», «С» или «D», на которую

будет подключено направление передачи выбранного порта (рисунок Г.2).

Рисунок Г.2

После включения группы каждого канала автоматически слева направо в

порядке возрастания устанавливается позиция бита, занимаемая d-каналом в сво-

бодной четверти канального интервала - «0», «1», «2» или «3».

При выборе режима «Сигнализация» - «выделенный канал» выбор s-

канала происходит автоматически: позиции занимаемых четвертей в КИ для s-

каналов устанавливаются аналогичными позициям занимаемых четвертей в КИ d-

каналов (рисунок Г.3).

Рисунок Г.3

Из приведенного примера на рисунке Г.3 видно, что:

- d-каналы первого, третьего и четвертого портов занимают первую, вто-

рую и третью четверти КИ соответственно и подключены на направление «А»;

- s-каналы первого, третьего и четвертого порта занимают первую, вто-

рую и третью четверти КИ соответственно, их передача будет осуществляться в

отдельном КИ;

- d-канал второго порта занимает первую четверть КИ и подключен на

направление «В»;

- s-канал второго порта занимает третью четверть КИ d-канала.

Таким образом, для приведенного примера сигналы S/T интерфейса будут

передаваться на два направления и занимать:

-

«А» - восемь КИ (3х2b + d + s = 6КИ + 1КИ + 1КИ = 8КИ);

–

«В» - три КИ (2b + d = 2КИ + 1КИ = 3КИ).

б)

«Ручной» режим группировки d и s каналов (доступно для режима вы-

деленного канала):

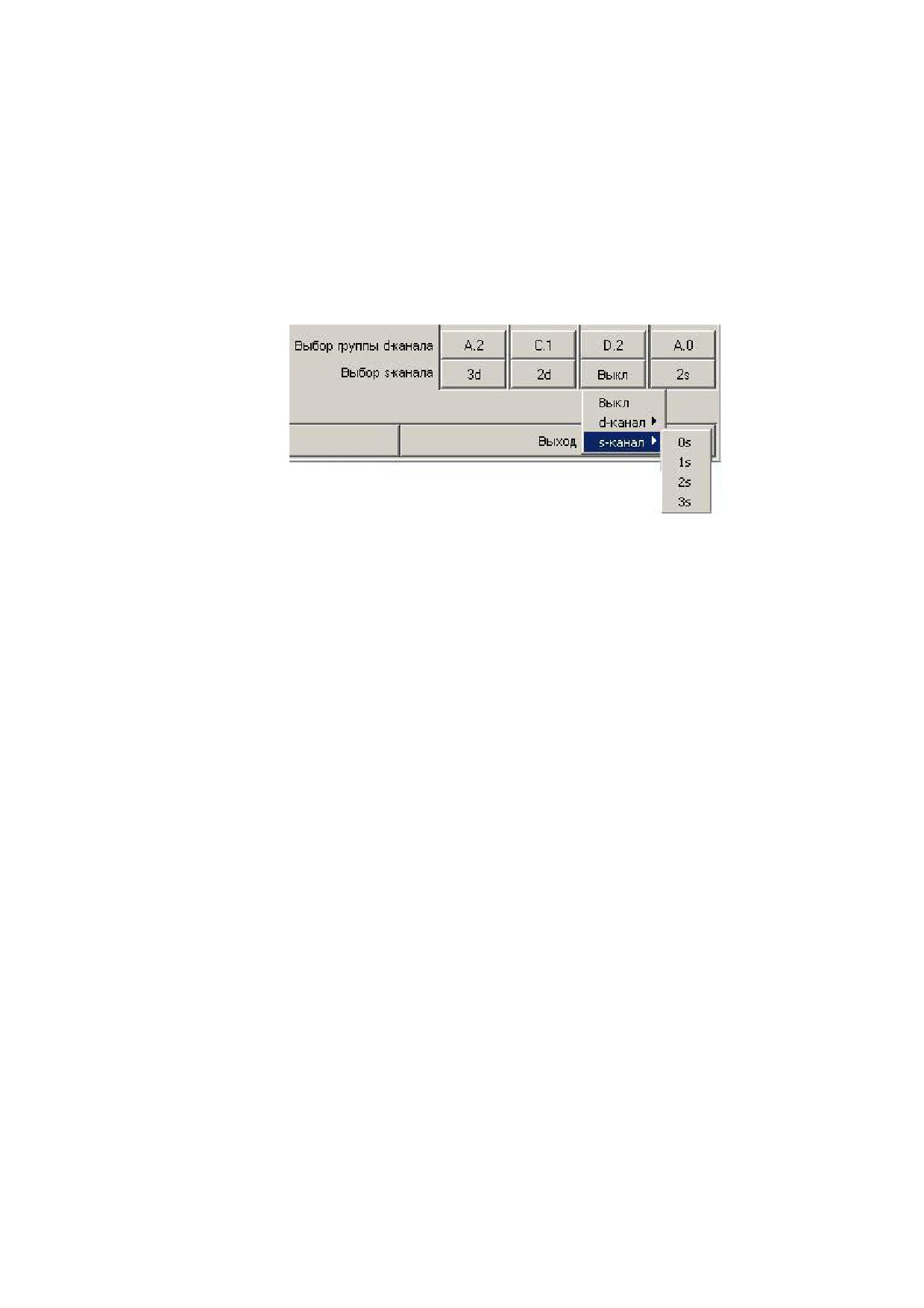

Кнопкой «Выбор группы d-канала» установить «Выкл». В раскрывающем-

ся меню включить группу «А», «В», «С» или «D». После выбора группы раскры-

вается меню с выбором положения свободных бит в группе - «А» («В», «С», «D»)

→ «0», «1», «2» или «3».

Кнопкой «Выбор s-канала» установить положение занимаемой свободной

четверти в КИ для d-канала или s-канала. (рисунок Г.4).

Рисунок Г.4

Из приведенного примера на рисунке Г.4 видно, что:

- d-каналы первого и четвертого портов занимают третью и первую чет-

верти КИ соответственно и подключены на направление «А»;

- s-канал первого порта занимает четвертую четверть КИ d-канала;

- s-канал четвертого порта занимает третью четверть КИ, его передача

будет осуществляться в отдельном КИ;

- d-канал второго порта занимают вторую четверть КИ и подключен на

направление «C»;

- s-канал второго порта занимает третью четверть КИ d-канала, его пере-

дача будет осуществляться совместно с d-каналом в одном КИ;

- d-канал третьего порта занимают третью четверть КИ и подключен на

направление «D».

Таким образом, для приведенного примера сигналы S/T интерфейса будут

передаваться на направления «А», «С» и «D» и занимать:

-

«А» - шесть КИ (2х2b + d + s = 4КИ + 1КИ + 1КИ = 6КИ);

–

«С» - три КИ (2b + d ) = 2КИ + 1КИ = 3КИ);

–

«D» - три КИ (2b + d = 2КИ + 1КИ = 3КИ).

Г.2.2 Описание окна в СМД (рисунок Г.5):



«Авария блока», «Авария управления» (индикаторы): цвет индикато-

ра сообщает о состоянии блока: серый - норма, красный - авария;



«Авария шины» (индикатор): цвет индикатора сообщает о состоянии

блока: серый - норма, красный - авария: отсутствие сигнала от блока КАД или

сигнал с ошибками от блока КАД.

Рисунок Г.5

Порядок работы блока в СМД приведен в руководстве оператора

7.ТАИЦ.00003-01 34:

- Сетевые элементы СМД 7.ТАИЦ.00003-01 34 08;

- Управление конфигурацией сетевых элементов CMД Часть 1

7.ТАИЦ.00003-01 34 08-1;

- Описание возможных неисправностей, возникающих при эксплуатации

сетевых элементов СМД Часть 2 7.ТАИЦ.00003-01 34 08-2.

Г.3 После установки режимов работы и коммутации D-каналов и S-

каналов в окне блока осуществить трассировку каналов (трасс Е0) в соответствии

с руководством оператора 7.ТАИЦ.00003-01 34 03 или 7.ТАИЦ.00003-01 34 08.

Приложение Д

(обязательное)

Работа блока с ПО «Супертел-NMS v2»

Д.1 Общие сведения о порядке работы с программным обеспечением

«Супертел-NMS v2» приведены в руководстве оператора. В данном приложении

приведено описание контроля и управления блоком S/Т.

Д.2 Для входа в диалоговое окно блока S/Т щелкнуть мышью по графи-

ческому изображению блока в диалоговом окне «МП» или «КЦС» - рисунок Д.1.

Рисунок Д.1

Вид окна блока имеет древовидную структуру.

Информационная панель: указаны номер слота (адрес блока) в корпусе из-

делия; имя блока; расположение изделия в сети.

Корневой узел блока: «ST v.1» (индикатор c указанием имени блока и но-

мером версии блока в ПО): зеленый цвет - нормальная работа (норма), красный

цвет - авария блока, значок «м» - наличие «маскированного» датчика линии.

ТАИЦ.467756.069 РЭ

Рисунок Д.2

В левой части окна («Неиспользуемые») отображаются индикаторы кана-

лов блока - «1», «2», «3» и «4». Для создания группы, на которую будет подклю-

чено направление передачи (при коммутации каналов блока), нажать на кнопку

«Создать». При повторном нажатии на кнопку в правой части окна («Используе-

мые») последовательно отобразятся индикаторы групп - «Группа 1», «Группа 2»,

«Группа 3» и «Группа 4». Для введения канала в группу замаркировать сначала

канал («Неиспользуемые»), затем группу («Используемые») и нажать на кнопку

«>». Для удаления произведенных установок выделить требуемые позиции и на-

жать кнопку « < ». Для удаления всей группы выделить сам заголовок и нажать

кнопку «Удалить».

а) Режим группировки D-каналов и S каналов - автоматический

«Авто режим» - наличие значка «√» в одноименной ячейке (рисунок Д.3).

После включения групп автоматически происходит занятие в группах: B-

каналов, D-каналов и S-каналов с занятием позиций битов в четвертях КИ.

Для передачи S-канала в самостоятельной группе установить значок «√» в

ячейке «S канал».

Рисунок Д.3

Из приведенного примера на рисунке Д.3 видно, что:

 «Группа 1» (направление 1):

-

«1 В 4.1» и «2 В 4.2»: В-каналы четвертого канала блока и занимают два

КИ,

-

«3 групповой D 1» - «D 4 : 0-1»: групповой D-канал четвертого канала

блока занимается первую четверть КИ,

-

«4 групповой S 1» - «S 4 : 0-1»: групповой S-канал четвертого канала

блока занимает первую четверть КИ;

 «Группа 2»:

-

«1 В 2.1», «2 В 2.2», «3 В 1.1», «4 В 1.2» , где «х В х.1» и «х В х.2» пер-

вый и второй В-каналы для второго и первого каналов блока,

-

«5 групповой D 2»:

- «D 1 : 0-1» - первая четверть, занимаемая битами в КИ, для пе-

редачи D-канала,

- «D 2 : 2-3» - вторая четверть, занимаемая битами в КИ, для пе-

редачи D-канала,

- «S 1 : 4-5» - третья четверть, занимаемая битами в КИ, для пе-

редачи S-канала,

- «S 2 : 6-7» - четвертая четверть, занимаемая битами в КИ, для

передачи S-канала,

 «Группа 3»: «0 групповой D 3» - группа не сконфигурирована;

 «Группа 4»: «0 групповой D 4» - группа не сконфигурирована.

б) Режим группировки D-каналов и S каналов - ручной.

Снять - снять значок «√» с ячейки «Авто режим» (рисунок Д.4). В ручном

режиме осуществляется независимая группировка D-канала и S-канала.

Рисунок Д.4

Д.3 После установки режимов работы осуществить создание межподсете-

вых соединений

(трасс) в соответствии с руководством оператора

7.ТАИЦ.00011-01 34 03.

Лист регистрации изменений

Номера листов (страниц)

Всего

Входящий

листов

№ сопрово-

Изм

(стра-

№ докум.

дительного

Подп.

Дата

изме-

заменен-

аннули-

новых

ниц)

докум. и

ненных

ных

рованных

в докум.

дата

///////////////////////////////////////
