СТАНОК ДЛЯ ЗАТОЧКИ СКАЛЬПЕЛЕЙ СЗС. ПАСПОРТ 45.000.00 ПС

СТАНОК

ДЛЯ ЗАТОЧКИ СКАЛЬПЕЛЕЙ СЗС

П А С П О Р Т

45.000.00 ПС

1 9 8 0

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Станок СЗС предназначен для заточки и доводки скальпелей с радиусной

формой лезвия и других режущих и колющих хирургических инструментов.
Надежная эксплуатация возможна при температуре от К) до 35°С и относи-
тельной влажности 80% при температуре 25°С.

2.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Угол заточки скальпеля, град

20

Радиусы заточки скальпелей, мм

37, 90

Диаметр заточного круга, мм

150

Диаметр доводочного круга, мм

150

Напряжение, В

220

Потребляемая мощность, не более, НА

200

Род тока ,

переменный
однофазный

Частота, Гц

,

50

Габаритные размеры, мм

290X245X205

Масса, кг, не более

15

3.

СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

Станок для заточки скальпелей (без
съемных частей)

'

1 шт.

Круг заточной

1 шт.

Круг доводочный

1 шт.

Штифт установки держателя

2 шт.

Держатель скальпеля

1 шт.

Запасные части и принадлежности

Круг шлифовальный ПП150X6X32

1 шт.

Оправка для правки круга

1 шт.

Паста полировочная для стали

100 г.

Ремень кожаный для правки 250X25X3

1 шт.

Отвертка тип 1 160X0,5

1 шт.

Предохранитель на 2А

2 шт.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Станок СЗС состоит из следующих основных частей: основания, электро-

двигателя с установленными на нем заточным и доводочным кругами, дер-
жателя и суппорта.

Станок смонтирован па основании 9 (рис. 1). Механизмы станка скрыты

под кожухом 6.

2—5710

3

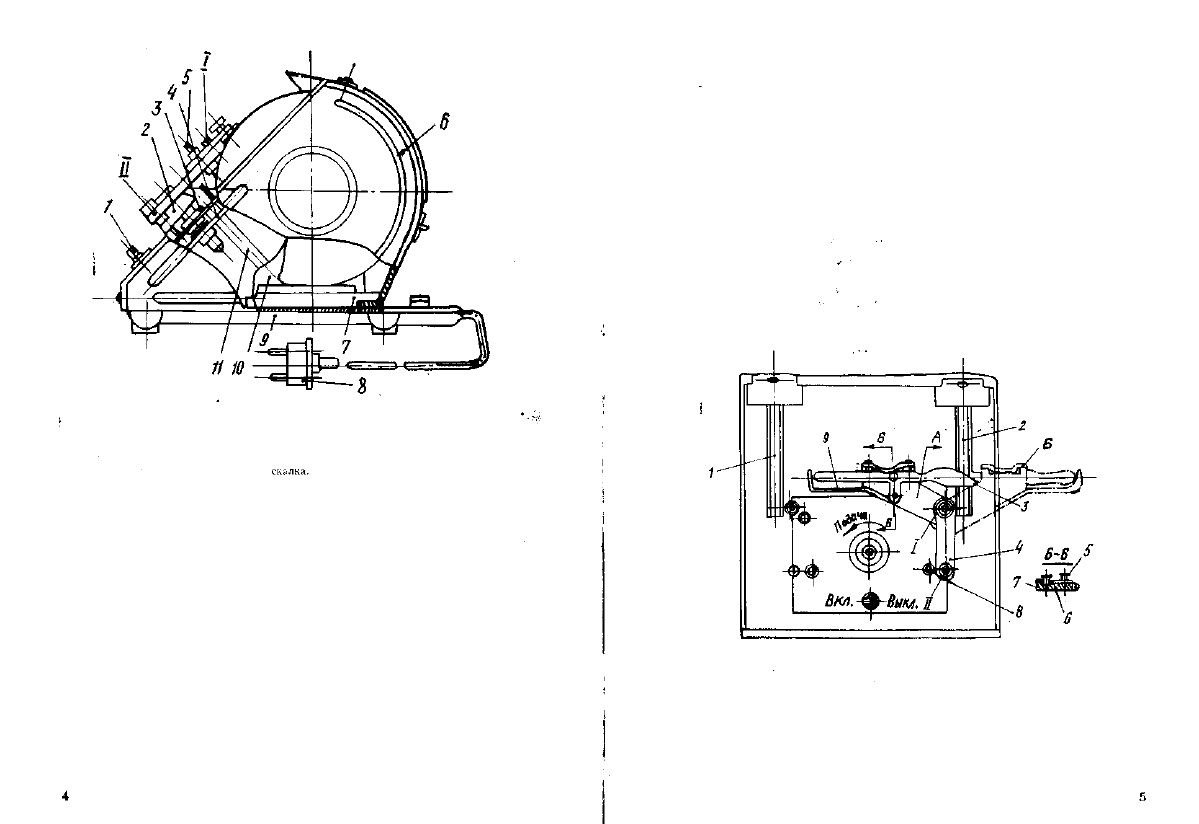

Рис. 1. Станок для заточки скальпелей с радиусной

формой лезвия.

1—тумблер, 2 —ручка, 3 — плита в сборе, 4 — траверса, 5 — штифт, 6 — ко-

жух, 7 — ванночка, 8 — шнур питания, 9 — основание, 10 — станина, 11 —

При заточке скальпелей с радиусной формой лезвия правильная заточка

обеспечивается при совмещении оси поворота скальпеля относительно абра-
зивного круга с центром радиуса лезвия, что гарантируется конструкцией дер-
жавки. При многоразовых переточках лезвия его форма не искажается.

Заточка скальпеля производится на заточном круге 2 (рис. 2), доводка-

па доводочном круге 1. Заточной и доводочный круги получают вращение от
электродвигателя.

Подача скальпеля на круг осуществляется ручкой 2 (см. рис. 1), при

помощи которой траверса 4 с установленными на ней штифтами 5 перемеща-
ется по двум скалкам 11 (как но направляющим), жестко связанным со
станиной 10. Скальпель зажимается в держатель 4 (см. рис. 2), который сво-

бодно надевается на штифт 5 (см. рис. 1). Вращением ручки по стрелке «По-
дач'а» скальпель подводится к кругу, вращением против стрелки отводится от
него.

Для устранения биения абразивного круга в держатель зажимается

державка 2 (рис. 3), в которой установлена твердосплавная пластина 1.

Для смачивания заточного круга в процессе работы служит ванночка 7

(см. рис. 1), в которую уложена губчатая подушка.

Включение станка производится тумблером 1.
Электрическая схема станка изображена на рис. 4.

5.

 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Не включайте станок без заземления. По электробезопасностп станок

выпускается по классу защиты 1 с трехжпльным сетевым шнуром, третья
жила которого используется в качестве заземляющего провода и подключена
к заземляющему контакту сетевой вилки.

6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

Очистите детали станка от защитной смазки.

Вставьте вилку шнура питания в розетку электрической сети с напряже-

нием 220 В, предварительно убедившись, что тумблер стоит в положении

«выкл.».

Рис. 2. Передняя панель.

1 — круг кожаный, 2 — круг абразивный, 3 — скальпель, 4 — держатель, 5 —

винт, 6 —прижим, 7 — ось, 8 — кнопка, 9 — кронштейн.

Закрепите в держатель затупившийся скальпель.
Для установки скальпеля 3 (см. рис. 2) необходимо повернуть прижим 6

вокруг оси 7, вставить скальпель в кронштейн 9 держателя, рукояткой до
упора повернуть прижим и закрепить винтом 5,

7. ПОРЯДОК РАБОТЫ

Убедитесь, что ручка 2, повернута против стрелки до упора.

Включите электродвигатель, поставив рукоятку тумблера 1 (см. рис. 1)

в положение "Вкл».

Держатель 4 (см. рис. 2) наденьте на штифт 5 (см. рис. 1) до упора

(положение А, см. рис. 2).

Вращением ручки 2 (см. рис. 1) в направлении стрелки «Подача» при-

близьте режущую кромку скальпеля к рабочей поверхности абразивного
круга 2 (см. рис. 2).

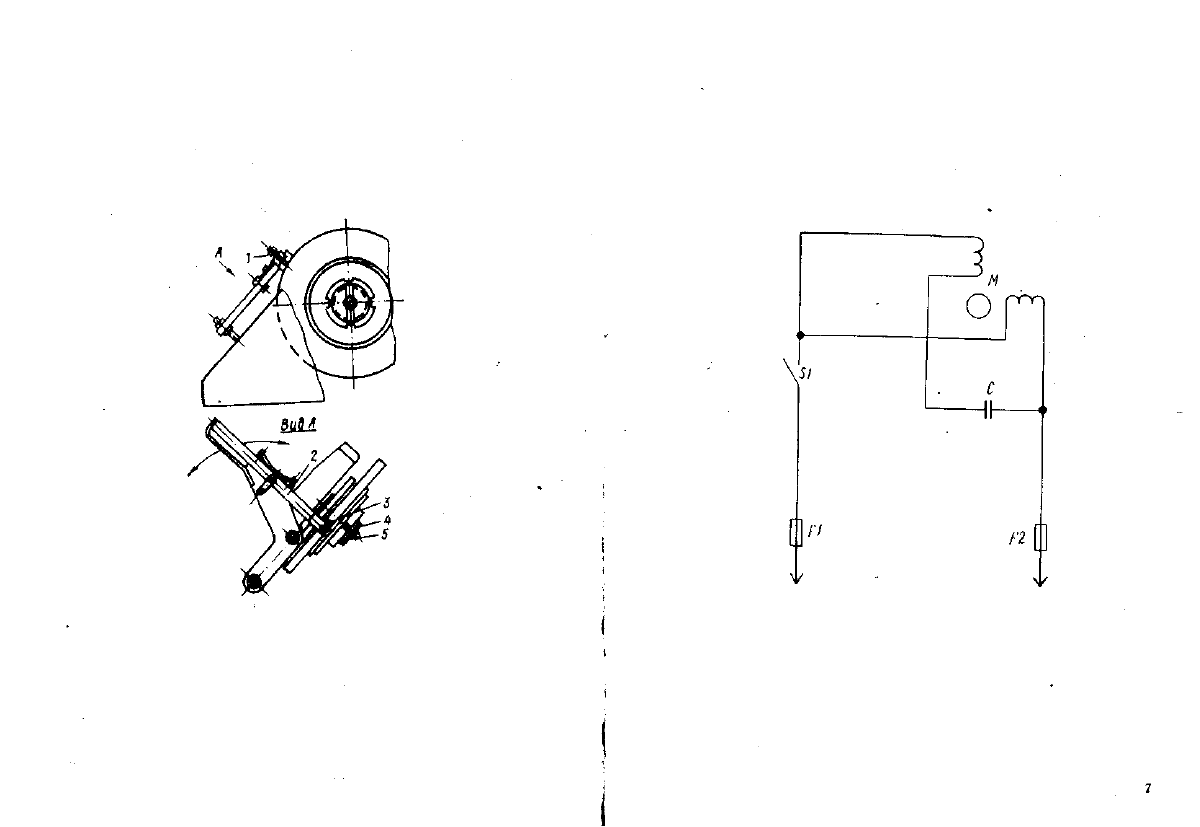

Рис. 3. Схема абразивного круга.

1 — пластинка. 2 — державка, 3, 5 — винт, 4 — втулка переходная.

Заточите одну сторону режущей кромки скальпеля путем возвратных ка-

чательных движений вокруг оси штифта.

Снимите держатель со штифта, переверните его в положение Б (см. рис. 2)

и вновь наденьте на штифт.

Заточите вторую сторону режущей кромки скальпеля.
Заточка скальпеля производится на круге, смачиваемом водой, которая

по мере необходимости заливается в ванночку. Необходимо регулярно про-
верять наличие жидкости в ванночке.

6

При заточке скальпелей нужно стремиться к тому, чтобы усилие прижима

лезвия к кругу было минимальным. Качательное движение следует пропзво-
дптьтаким образом, чтобы копчик скальпеля не сходил с круга и не врезался
в него шейкой.

При вращении круга нельзя останавливать качание скальпеля, а также

прижимать неподвижный скальпель к вращающемуся кругу.

Различные медицинские инструменты типа игл, долот и прочих следует

затачивать на торцах круга. Заточка считается законченной, если на режущей
кромке лезвия образуется мелкая бахрома, которая затем снимается при до-
водке на кожаном круге 1 (см. рис. 2).

Рис. 4. Схема электрическая принципиальная

станка СЗС:

С1 — конденсатор 4 мкФ — 500 В, S1—тумблер ТВ 2—1,

М — электродвигатель ЛВЕ-052-4М, Fl, F2 — предохрани-

тель 2А.

Доводка производится таким же способом, как

 и

 заточка. .Перед довод-

кой скальпеля кожаный круг необходимо смазать равномерным слоем полиро-
вочной пасты. Оставшееся после доводки ложное жало удалить на прилагае-
мом кожаном ремне путем направки.

При заточке остроконечных скальпелей или скальпелей с обычной формой

лезвия штифты 5 (см. рис. 1) необходимо переставить из положения 1 в по-
ложение II, что соответствует изменению радиуса заточки. Для перестановки
штифта следует нажать кнопку 8, и, не отпуская ее, вынуть штифт из одноп

гнезда и вставить

 в

 другое. Штифт нужно вставлять таким образом, чтобы

лыска на его конце была обращена к кнопке.

Шлифовальный круг со временем изнашивается, в результате чего полу-

чается неровная поверхность. Поэтому круг следует править, для чего в дер-

жатель вместо скальпеля нужно зажать державку 2 (см. рис. 3) с твердо-
сплавной пластиной. Держатель следует закрепить на штифте, установленном
в положении II.

Для замены износившегося круга необходимо отвинтить два винта, кре-

пящие кожух станка, откинуть кожух 6, отвернуть впит 5 (см. рис. 3) п спять

круг вместе с втулкой 4.

8.

ПРАВИЛА ХРАНЕНИЯ

Станок в упаковке предприятия-изготовителя должен храниться в закры-

тых помещениях при температуре от —50 до +40°С и относительной влаж-
ности 80% при 25°С и при более низких температурах без конденсации влаги.

9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Станок для заточки скальпелей СЗС заводской номер

соответствует техническим условиям 64-1-2545-78 и признан годным для эк-
сплуатации.

Дата

 выпуска

ОТК

10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу станка в те-

чение одного года при соблюдении правил хранения и эксплуатации, установ-

ленных настоящим паспортом.

Начало гарантийного срока исчисляется со дня получения изделия по-

требителем, но не позднее полугода со дня отгрузки предприятием-изготови-
телем.

Предприятие-изготовитель ведет работу по улучшению конструкции изде-

лия. Поэтому в дальнейшем возможны некоторые ее изменения, не отражен-
ные в настоящем паспорте.

Замечания о дефектах, обнаруженных во время эксплуатации изделия,

также пожелания по усовершенствованию его конструкции просим сообщать

по адресу: 252655, Киев-ГСП, пр. Красных казаков, 21. Киевское производст-

венное объединение «Медаппаратура»

По вопросу гарантийного ремонта обращайтесь в Киевское производст-

венное объединение «Медаппаратура» или в ремонтные мастерские.

11. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ

Станок для заточки скальпелей СЗС, заводской №

подвергнут

на КПО «Медаппаратура» консервации согласно требованиям, предусмотрен-
ным техническими условиями.

Дата консервации

 ._

Срок консервации 3 года

Консервацию произвел

М. П.

Изделие после консервации принял_
