ПАРОВЫЕ СТЕРИЛИЗАТОРЫ. техническое описание

МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ

ПАРОВЫЕ

СТЕРИЛИЗАТОРЫ

В каталоге представлены медицинские паровые

стерилизаторы, выпускаемые отечественной про-

мышленностью.

Приведены их назначение, устройство, краткие

технические характеристики.

Предприятия и организации Министерства ме-

дицинской промышленности постоянно совер-

шенствуют выпускаемую продукцию, поэтому

поставляемое оборудование по некоторым пара-

метрам может отличаться от представленных в

в каталоге

 изделий.

Материал подготовлен сотрудником Тюменского филиала ЦКПТБ

«Медоборудование»

 В. К. Громыхаловым.

В настоящее время почти нет медицинских учреждений,

где бы не применялись паровые стерилизаторы. Советский
Союз является одним из самых крупных потребителей и
производителей этих изделий.

При заказе стерилизаторов необходимо обращать внима-

ние на их обозначение, которое раскрывает основные конст-

руктивные особенности данного стерилизатора.

Обозначения эти следующие:
ВК — стерилизатор паровой вертикальный с круглой сте-

рилизационнои камерой и электрическим обогревом;

ВКО — стерилизатор паровой вертикальный с круглой

стерилизационнои камерой и огневым нагревом (костер, га-
зовая горелка и т. п.);

ВКУ — стерилизатор паровой вертикальный с круглой сте-

рилизационнои камерой с электрическим и огневым обогре-
вом;

ГК —стерилизатор паровой горизонтальный с круглой

стерилизационнои камерой;

ГП — стерилизатор паровой горизонтальный с прямоуголь-

ной стерилизационнои камерой;

ГПД — стерилизатор паровой горизонтальный с прямо-

угольной стерилизационнои камерой и двумя дверьми (про-
ходной).

Цифра после буквенного обозначения обозначает услов-

ный объем стерилизационнои камеры в  д м

3

. Если имеется

еще одна цифра, она обозначает порядковый номер модели.

Например: стерилизатор паровой ГК-100-3. Стерилизатор

с горизонтальной круглой стерилизационнои камерой объе-
мом! 00  д м

3

, третья модель.

ВЕРТИКАЛЬНЫЕ СТЕРИЛИЗАТОРЫ

СТЕРИЛИЗАТОР ПАРОВОЙ ВК-30

Предназначен для стерилизации паром под давлением

медицинского белья, перевязочных материалов, перчаток,

инструментов, шприцев, лабораторной посуды.

Применяется в медпунктах и аптеках.
Камера стерилизатора изготовлена из нержавеющей

стали. Давление пара в камере поддерживается автомати-

чески. Для размещения стерилизуемых объектов внутри ка-

меры имеются две специальные кассеты.

Основным узлом стерилизатора (см. схему) является сте-

рилизационная камера 11, объединенная в один блок с водо-

паровой камерой 13.

В стерилизационную камеру закладываются две кассеты 12

(можно закладывать и стерилизационные коробки КСК-9),

заполненные стерилизуемыми материалами. В водопаровой

камере находятся электронагреватели 1, нагревающие нахо-

дящуюся в камере воду, превращая ее в пар, который при

открытом вентиле 15 по трубопроводу 16 поступает в сте-

рилизационную камеру. Стерилизационная камера герметич-

но закрывается крышкой 10, которая прижимается к проклад-

ке 7 прижимами 9. Контроль за давлением в водопаровой

камере осуществляется с помощью электроконтактного ма-

нометра 5, поддерживающего постоянное рабочее давление

пара. Контроль за давлением в стерилизационной камере

проводится с помощью мановакуумметра 6. Уровень воды

в водопаровой камере контролируется с помощью водоука-

зательного стекла 3 и электрического датчика уровня 2,

отключающего ТЭН при снижении уровня воды ниже-допусти-

мого. Щит управления 8 стерилизатором с электрооборудо-

ванием вынесен в отдельный блок и при установке стерили-

затора крепится на стену. Воронка 4 служит'для заправки

стерилизатора вручную. Стерилизатор имеет эжектор 14 для

создания вакуума в стерилизационной камере после окон-

чания цикла стерилизации. Впуск воздуха в камеру после

вакуумирования проводится через фильтр 18 при открыва-

нии вентиля 19. Водопаровая и стерилизационная камеры

закрыты кожухом 17, который защищает обслуживающий

персонал от ожогов и уменьшает теплопотери. Труба 21,

присоединяемая к канализационной сети, и вентиль 20 служат

для спуска конденсата, воздуха и пара из стерилизационной

камеры.

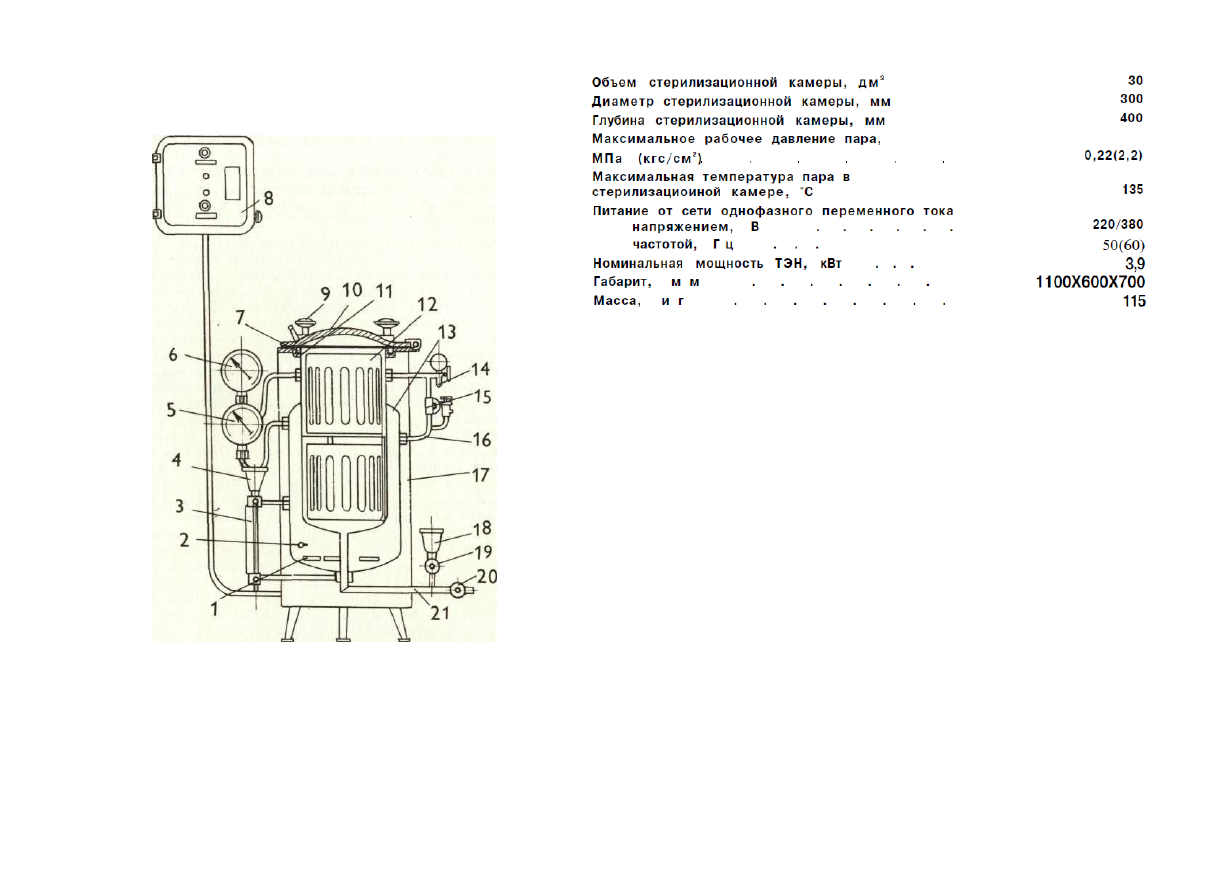

Схема принципиального устройства стерилизатора ВК-30:

1 — электронагреватели; 2 — датчик уровня; 3 — водо-

указательное стекло; 4 — воронка; 5 — электроконтакт-

ный-манометр; 6 — мановакуумметр;  7 — уплотняющая
прокладка; 8 — щит управления; 9 — прижим; 10 —
крышка; 11 — стерилизационная камера; 12 — кассета;
13 — водопаровая камета; 14 — эжектор; 15 — вентиль;
16 — трубопровод; 17 — кожух; 18 — фильтр; 19 —
вентиль;  2 0 — в е н т и л ь ; 21  — т р у б а

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

В комплект поставки входят стерилизатор; электрощит с

соединительным кабелем; кассеты стерилизационные —

2 шт.; полка; дно; резиновый шланг; паспорт; техническое

описание и инструкция по эксплуатации; запасные части

(электронагреватели — 3 шт.; лампы сигнальные МН-6,3 —

2 шт.; стекла водоуказательные с двумя уплотнительными

кольцами — 2 компл.; прокладки резиновые под крышку —

2 шт.; прокладка из фторопласта к датчику уровня; про-

кладки под фланец электронагревателя — 6 шт.; маховичок

вентиля; маховичок прижима; предохранители ПМ-1А —

2 шт.; вставки плавкие на 15 А — 2 шт.).

СТЕРИЛИЗАТОР ПАРОВОЙ ВК-75

Предназначен для стерилизации паром под давлением

медицинского белья, перевязочных материалов, перчаток,

инструментов, шприцев, лабораторной посуды.

Применяется в аптеках при стерилизации лабораторной

посуды и бутылок.

Принципиальное устройство ничем, кроме размеров

камеры и мощности, не отличается от стерилизатора ВК-30.

Кроме того, ВК-75 комплектуется не кассетами, а тремя сте-

рилизационными коробками КСК-18.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

В комплект поставки входят стерилизатор; электрощит с

соединительным кабелем; коробки стерилизационные

КСК-18 — 3 шт.; шланг резиновый; ключ; паспорт; техничес-

кое описание и инструкция по эксплуатации; запасные части

(электронагреватели — 3 шт.; прокладки под крышку каме-

р ы — 2 шт.; прокладки под фланец электронагревателя —

6 шт.; стекла водоуказательные — 2 шт.; кольца уплотняю-

щ и е — 4 шт.; маховичок вентиля; маховичок прижима; лампы

сигнальные—2 шт.; предохранители на 2 А — 2 шт.; вставки

плавкие на 15  А — 3 шт.).

СТЕРИЛИЗАТОР ПАРОВОЙ ВКУ-50

Предназначен для стерилизации паром под давлением

перевязочных материалов, операционного белья, хирурги-

ческого инструмента, перчаток и других медицинских пред-

метов.

Применяется в полевых медицинских учреждениях.

В соответствии с назначением стерилизатора предусмотре-

на возможность разогрева его открытым пламенем, но есть

и электрические нагреватели.

Устройство в принципе аналогично устройству стерилиза-

тора ВК-30, но в отличие от последнего у ВКУ-50 нет авто-

матического поддержания давления пара, эжектора для

вакуумирования и отдельного щита управления. Дополнитель-

но имеются ветрозащитный кожух для защиты открытого

пламени и убирающиеся опорные ножки. Перевозится сте-

рилизатор в специальном ящике.

Т Е Х Н И Ч Е С К А Я  Х А Р А К Т Е Р И С Т И К А

В комплект поставки входят стерилизатор; ящик; электро-

нагреватели— 3 шт.; штырь заземления; провод заземления;

коробки стерилизационные КСК-12 — 3 шт.; трубки резино-

вые 8X2X1000 — 2 шт.; прокладки под крышку камеры —

4 шт.; маховички прижима—2 шт.; маховичок вентиля; мано-

метр; лампы сигнальные — 2 шт., вставки плавкие на 15 А —

2 шт.; прокладки под фланец электронагревателя — 6 шт.;

ключ.

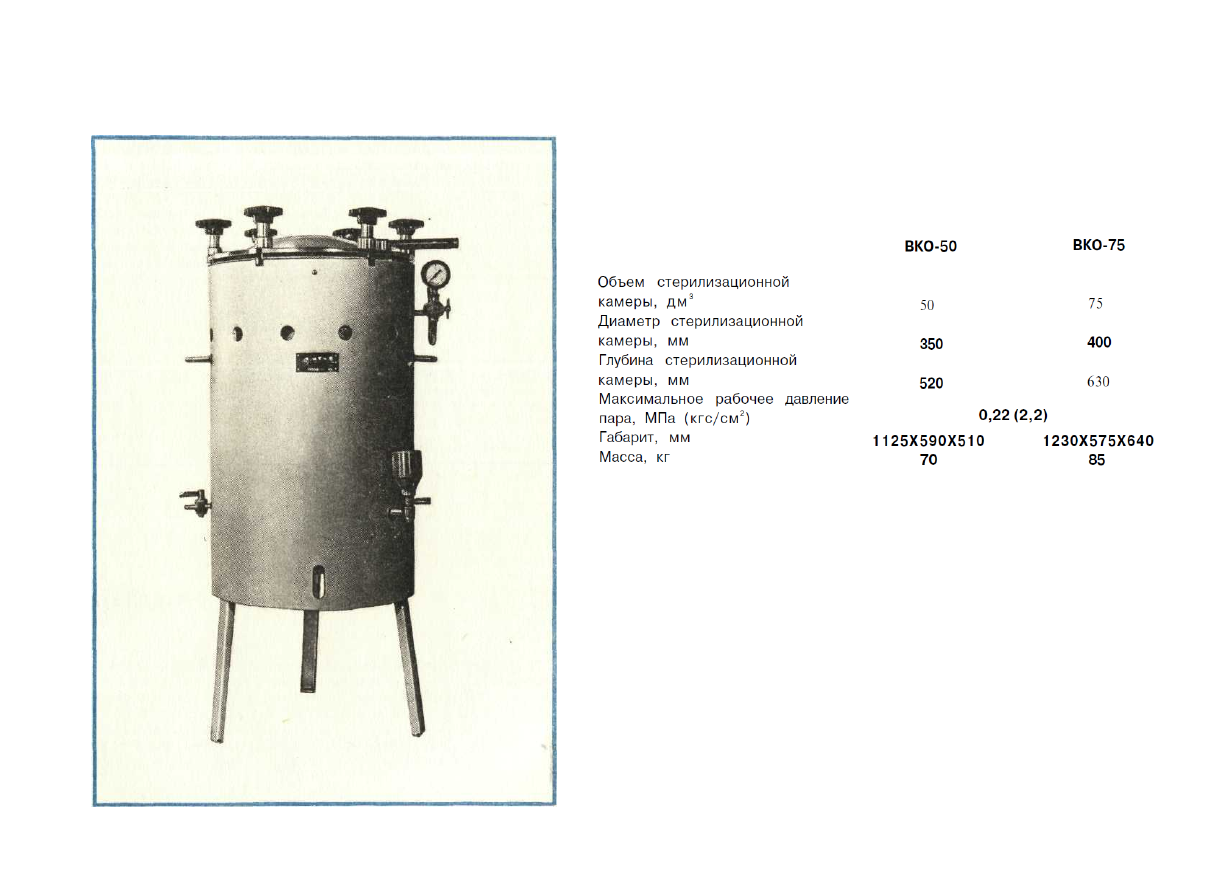

СТЕРИЛИЗАТОРЫ ПАРОВЫЕ ВКО-50 И ВКО-75

Предназначены для стерилизации паром под давлением

перевязочных материалов, операционного белья, хирурги-

ческого инструмента, перчаток и других медицинских пред-

метов.

Применяются в полевых медицинских учреждениях.

Могут нагреваться только огневым источником тепла:

примусом, газовой горелкой, костром и т. п.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

11

СТЕРИЛИЗАТОРЫ С КРУГЛОЙ

КАМЕРОЙ

Предназначен для стерилизации паром под давлением

шприцев, хирургических инструментов, лабораторной посуды.

Применяется в процедурных кабинетах и на сестринских

постах поликлиник и больниц при отсутствии централизован-

ной стерилизации шприцев.

Стерилизатор состоит (см. схему) из стерилизационной

камеры с дверью 17, кожуха 4 и блока управления.

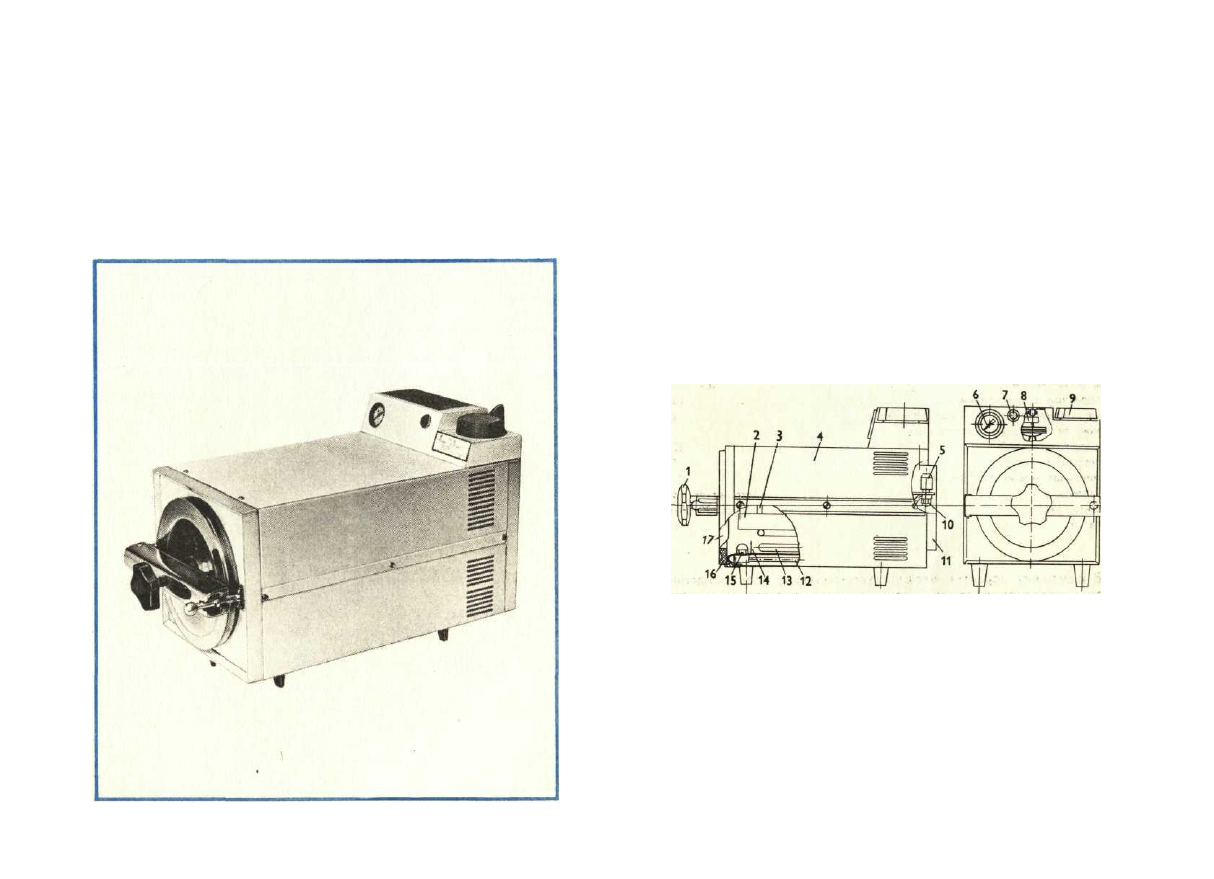

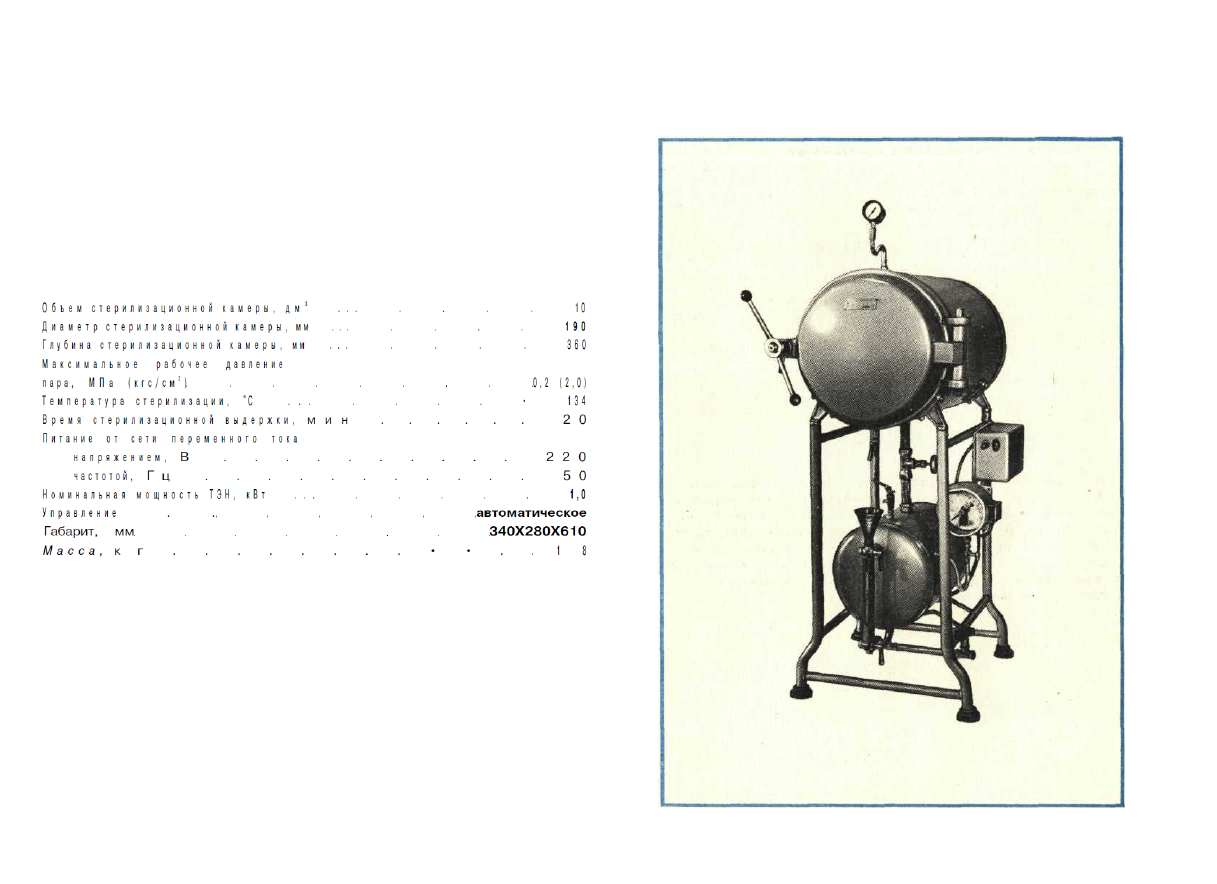

СТЕРИЛИЗАТОР ПАРОВОЙ ГК-10

Схема принципиального устройства стерилизатора ГК-10:

1 — маховичок; 2 — сетка; 3 — подставка; 4 — кожух; 5 — предохра-

нительный клапан; 6 — манометр; 7 — сигнальная лампа; 8 — реле

давления; 9 — реле времени; 10 — дроссель; 11 —конденсатосбор-

ник; 12 — трубопровод; 13 — электрический нагреватель; 14 — по-

рожек; 15 — отверстие для выхода воздуха и пара; 16 — прокладка

двери; 17 — дверь

12

13

ГОРИЗОНТАЛЬНЫЕ СТЕРИЛИЗАТОРЫ

Стерилизационная камера круглой формы со сферичес-

ким дном. В передней части камеры имеется порожек 14,

который обеспечивает возможность заполнения нижней части

камеры водой. В этой части расположен электрический

нагреватель 13. Перед порожком имеется отверстие 15, сое-

диненное трубопроводом 12 с дросселем 10. Внутри камеры

на подставке 3 располагаются две сетки 2, в которые зак-

ладываются стерилизуемые предметы. Дверь камеры имеет

самоуплотняющуюся прокладку 16, предварительный прижим

которой осуществляется маховичком 1. В блоке управления

размещены манометр 6, сигнальная лампа 7, реле давления

8 и реле времени 9. На задней стенке стерилизатора име-

ются предохранительный клапан 5 и конденсатосборник 11.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

В комплект поставки входят стерилизатор; электронагре-

ватель; уплотнение двери; сетки — 2 шт.; подставка; захват;

конденсатосборник; мандрен; розетка штепсельная; ключ для

ТЭН; лампы — 2 шт.; дроссель.

14

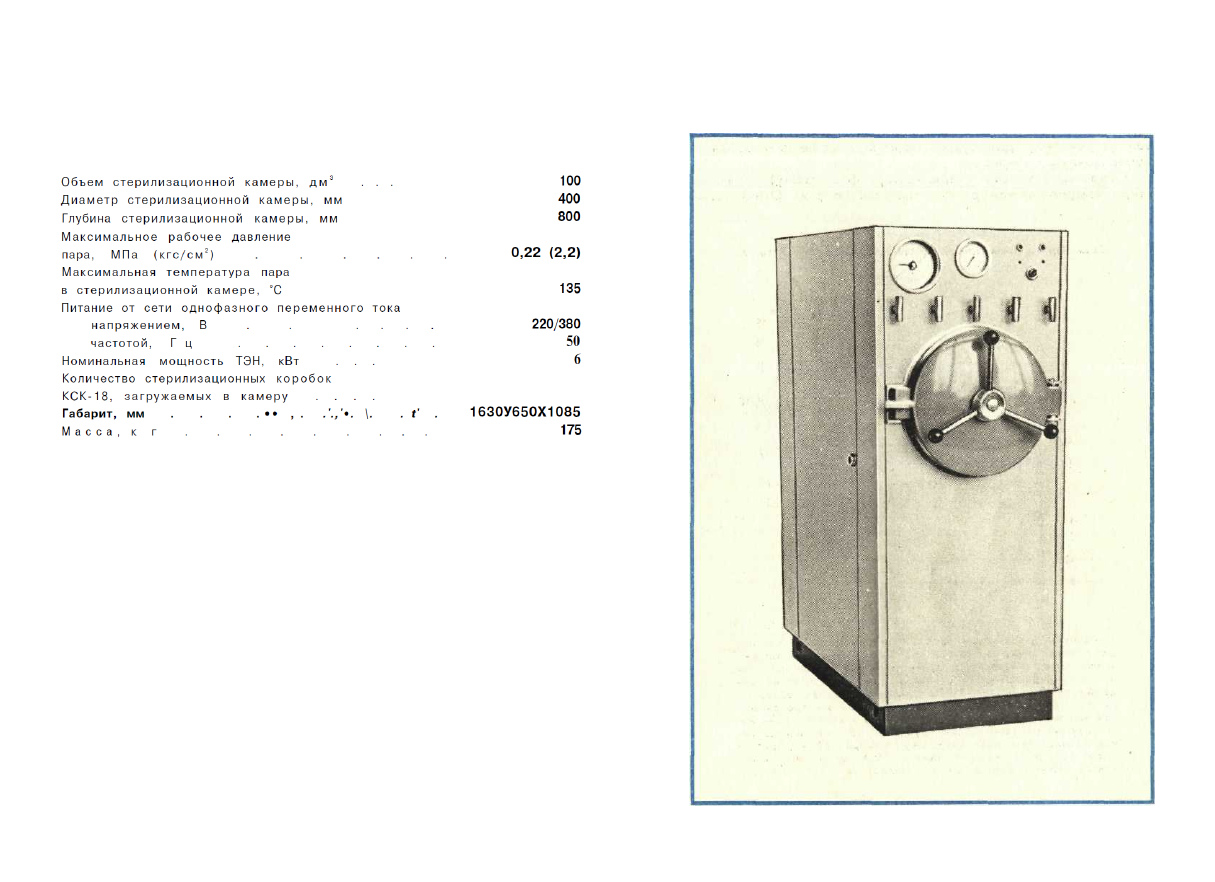

СТЕРИЛИЗАТОР ПАРОВОЙ ГК-100-2

15

Предназначен для стерилизации паром под давлением

медицинского белья, перевязочных материалов, перчаток,

инструментов, шприцев, лабораторной посуды.

СТЕРИЛИЗАТОР ПАРОВОЙ ГК-100-3

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

В комплект поставки входят стерилизатор; коробки сте-

рилизационные КСК-18 — 4 шт.; подставка для коробок;

ключ торцовый; электронагреватели трубчатые — 3 шт.;

прокладка крышки камеры; прокладка крышки котелка; стек-

ла водоуказательные с уплотняющими кольцами — 2 шт.;

шланги длиной 1 м — 2 шт.; предохранители на 1 А — 2 шт.;

вставки плавкие на 15 А — 3 шт.; лампы сигнальные — 2 шт.;

шайбы паронитовые — 6 шт.

16

17

Предназначен для стерилизации паром под давлением ме-

дицинского белья, перевязочных материалов, перчаток, ин-

струментов, шприцев, лабораторной посуды.

Благодаря увеличенной мощности ТЭН, наличию паровой

рубашки имеет производительность, почти вдвое превышаю-

щую производительность стерилизатора ГК-100-2. Оборудо-

ван устройством для сушки простерилизованного белья и

перевязочных материалов.

Основными узлами стерилизатора (см. схему) являются

стерилизационная камера 15 и парогенератор 21. Отличитель-

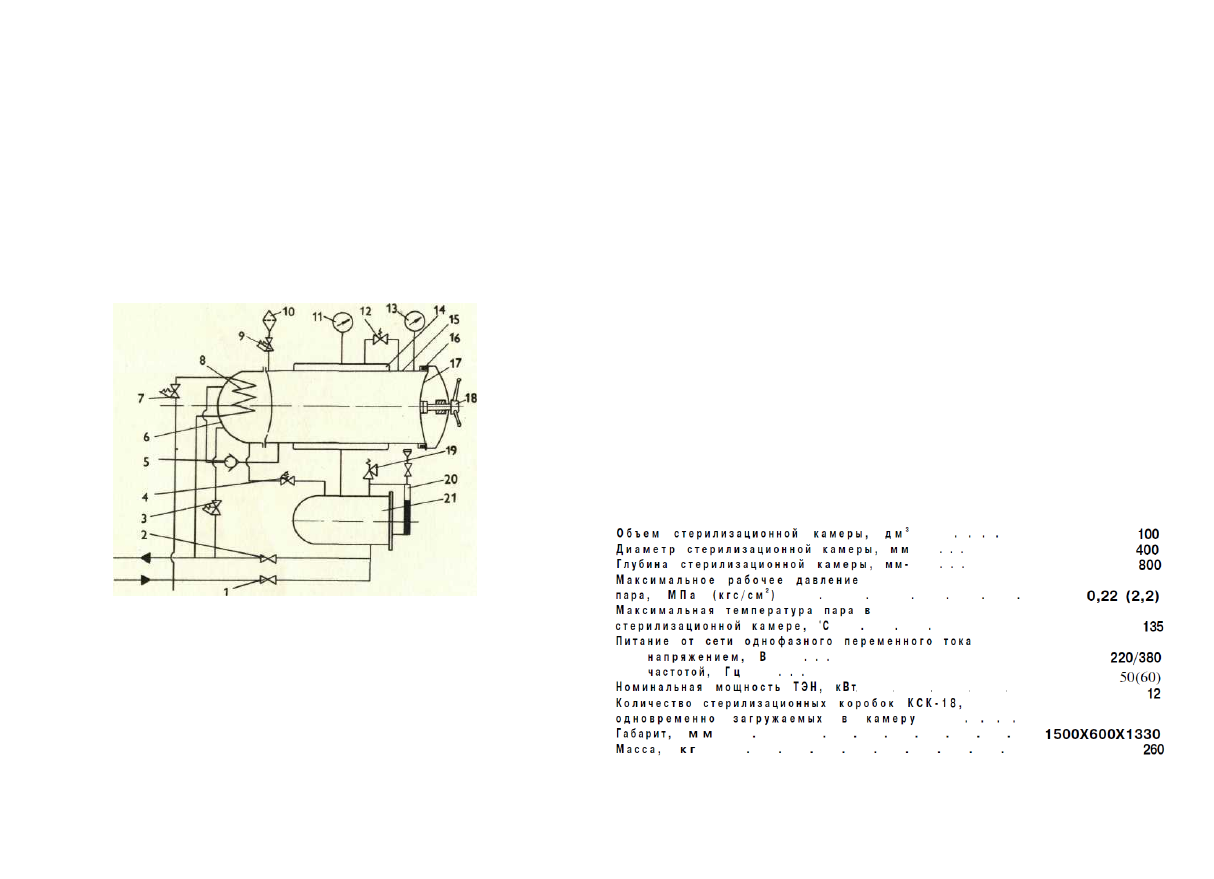

Схема принципиального устройства стерилизатора ГК-100-3:

1 — вентиль для заправки парогенератора водой; 2 — вентиль

для слива воды из парогенератора; 3 — клапан продувки; 4 —

клапан слива конденсата в парогенератор; 5 — обратный кла-

пан; 6 — конденсатор; 7 — клапан впуска воды в змеевик кон-

денсатора; 8 — змеевик конденсатора; 9 — клапан воздушно-

го фильтра; 10 — воздушный фильтр; 11 —электроконтакт-

ный манометр; 12 — клапан впуска пара в камеру; 13 — ма-

новакуумметр; 14 — паровая рубашка; 15 — стерилизацион-

ная камера; 16—прокладка двери камеры; 17 — дверь ка-

меры; 18 — рукоятка двери камеры; 19 — предохранительный

клапан; 20 — водоуказательное стекло; 21 — парогенератор

18

ные конструктивные особенности стерилизационной каме-

р ы — наличие паровой рубашки 14 и конденсатора 6, а также

самоуплотняющейся прокладки 16 двери камеры 17.

Паровая рубашка связана с парогенератором, поэтому

камера разогревается одновременно с парогенератором и

остается горячей в период сушки материалов после стери-

лизации.

Конденсатор, представляющий собой отгороженный от

камеры отсек, в котором расположен змеевик 8, соединен

с камерой трубопроводом с установленным на нем обрат-

ным клапаном 5, пропускающим пар в сторону конденсатора.

К нижней части конденсатора подходят два трубопрово-

да, один из которых с клапаном 3 служит для продувки

камеры и конденсатора от воздуха и соединяет конденсатор

с канализацией. Другой с клапаном 4 служит для слива кон-

денсата в парогенератор.в конце цикла стерилизации.

На камере установлен фильтр 10 с клапаном 9 для очистки

воздуха при впуске его после вакуумирования, клапан 12 для

впуска пара из паровой рубашки в камеру, мановакуумметр

13 и электроконтактный манометр 11.

Парогенератор, служащий для получения пара, располо-

жен под камерой и имеет предохранительный клапан 19 и

водоуказательное стекло 20 с воронкой наверху для ручной

заправки. Парогенератор соединен трубопроводами с кана-

лизацией и водопроводом. На трубопроводах имеются вен-

тиль 1, служащий для заправки водой, и вентиль 2 — для

слива.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

В комплект поставки входят стерилизатор; прокладка

двери; прокладка конденсатора; прокладка парогенератора;

сильфоны — 5 шт.; стекло водоуказательное; электронагре-

ватели — 6 шт.; ключ торцовый.

СТЕРИЛИЗАТОРЫ С ПРЯМОУГОЛЬНОЙ

КАМЕРОЙ

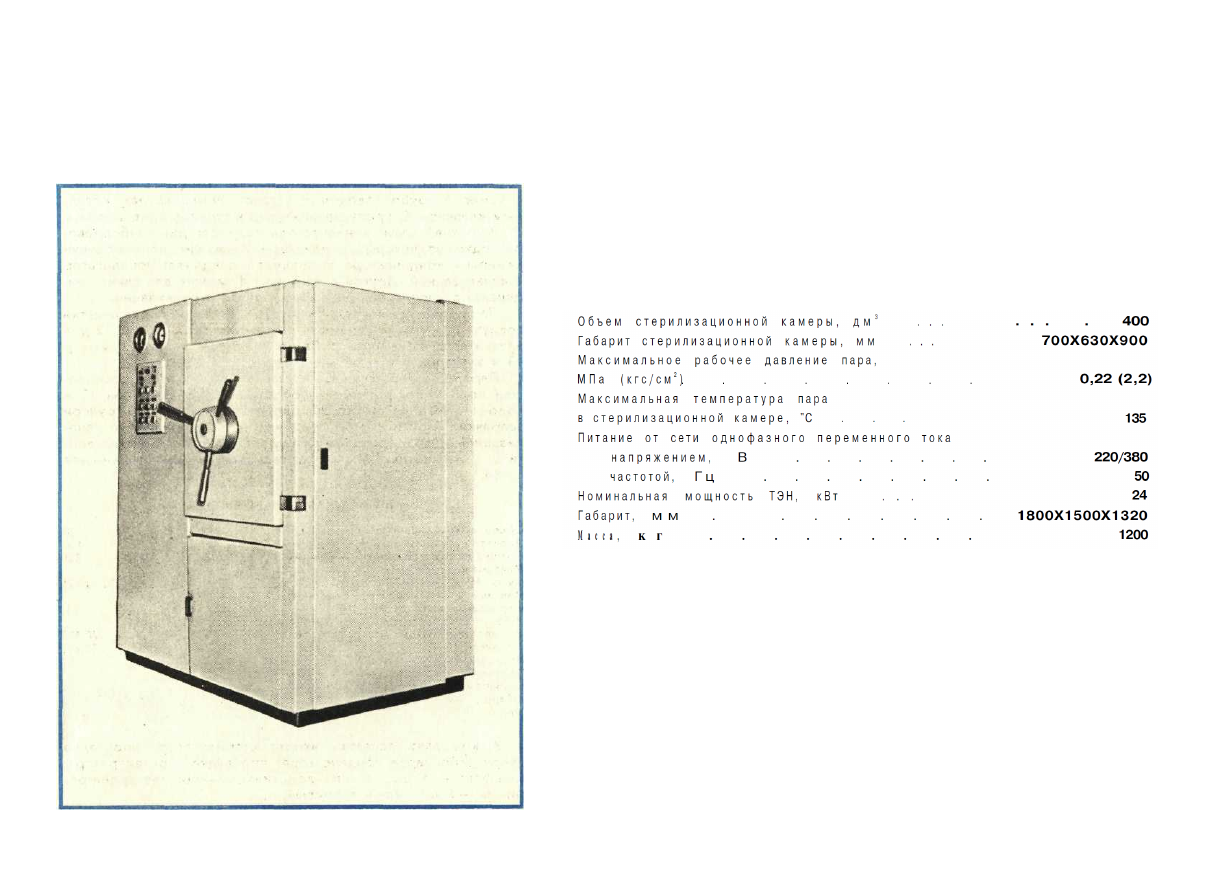

СТЕРИЛИЗАТОР ПАРОВОЙ ГП-400

20

Предназначен для стерилизации паром под давлением

медицинского белья, перевязочных материалов, хирургичес-

ких перчаток и инструментов, шприцев, лабораторной посуды.

Применяется в ЦСО крупных больниц.

Камера стерилизатора прямоугольной формы, поэтому

наиболее эффективно загружать ее прямоугольными ко-

робками.

По своему принципиальному устройству и работе подобен

стерилизатору ГК-100-2, но вместо вентилей имеет электро-

магнитные клапаны, которые включаются переключателями

с пульта управления. Кроме этого, как и у стерилизаторов

ВК-30 и ВК-75, имеется эжектор для вакуумирования стери-

лизационной камеры после окончания стерилизационной

выдержки.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

В комплект поставки входят стерилизатор; электронагре-

ватели— 12 шт.; прокладки камеры — 2 шт.; прокладки

парогенератора — 2 шт.; прокладки ТЭН — 24 шт.; лампы

МН-26-012 — 3 шт.; вставки плавкие на 60  А — 3 шт.; вставки

плавкие на 80 А — 3 шт.; предохранители ПК-46 — 4 шт.;

диоды Д226Д—2 шт.; ключ для ТЭН.

21

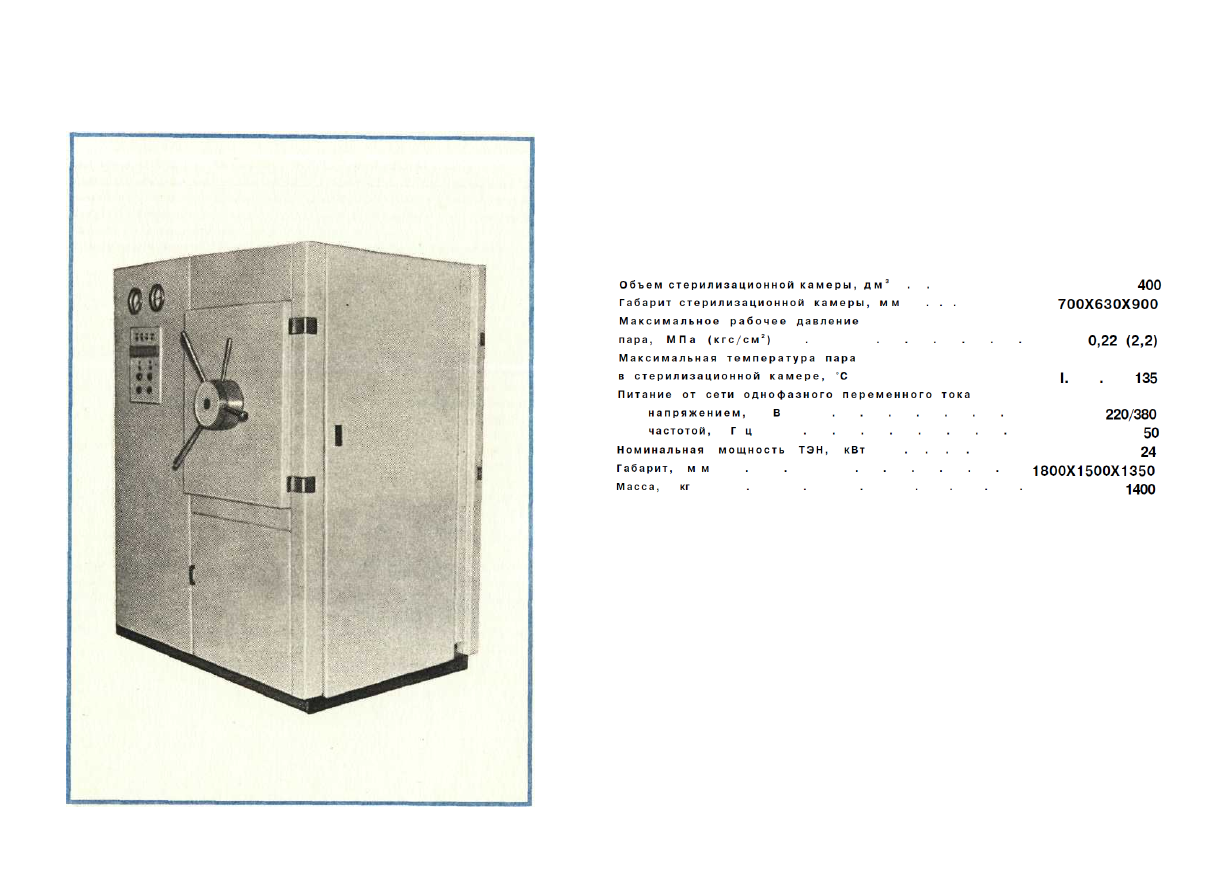

СТЕРИЛИЗАТОР ПАРОВОЙ ГПД-400

22

Предназначен для стерилизации паром под давлением

медицинского белья, перевязочных материалов, хирурги-

ческих перчаток и инструментов, шприцев, лабораторной

посуды.

Отличается от стерилизатора ГП-400 наличием двух дверей

у стерилизационной камеры.

Может быть использован в ЦСО, разделенных на две

зоны. Имеет автоматическое управление, вместо эжектора

установлен вакуумный насос. Благодаря этому вакуум в сте-

рилизационной камере создается не только после стерили-

зации, но и до нее.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

В комплект поставки входят стерилизатор; электронагре-

ватели— 12 шт.; прокладки камеры — 2 шт.; прокладки паро-

генератора— 2 шт.; прокладки ТЭН — 2 шт.; лампы

МН-26-012— 3 шт.; вставки плавкие на 60 А — 3 шт.; вставки

плавкие на 80 А — 3 шт.; предохранители ПК-46 — 4 шт.;

диоды Д226Д — 2 шт.; ключ для ТЭН.

23

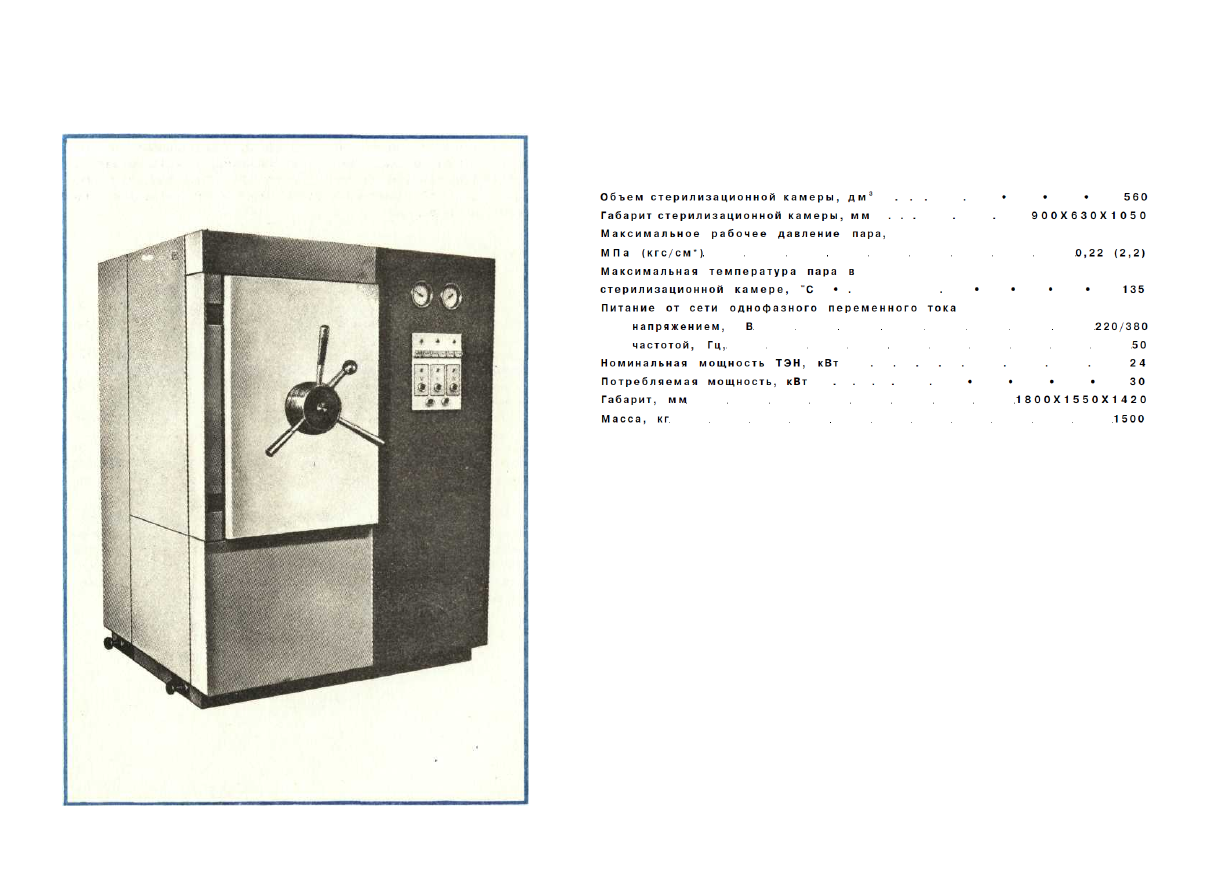

СТЕРИЛИЗАТОР ПАРОВОЙ ГП-560

24

Предназначен для стерилизации паром под давлением

медицинского белья, перевязочных материалов, хирурги-

ческих перчаток и инструментов, шприцев, лабораторной

посуды.

Отличается от стерилизатора ГП-400 большим размером ка-

меры и автоматическим управлением.

Т Е Х Н И Ч Е С К А Я  Х А Р А К Т Е Р И С Т И К А

В комплект поставки входят стерилизатор; электронагре-

ватели — 12 шт.; прокладка двери; стекла водоуказательные—

2 шт.; прокладки парогенератора—2 шт.; ключ торцовый;

вставки плавкие к предохранителям—18 шт.; предохрани-

тели— 4 шт.; лампы накаливания — 5 шт.

25

СТЕРИЛИЗАТОР ПАРОВОЙ ГПД-560

26

Предназначен для стерилизации паром под давлением

медицинского белья, перевязочных материалов, хирурги-
ческих перчаток и инструментов, шприцев, лабораторной
посуды.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

В комплект поставки входят стерилизатор; электронагрева-

т е л и — 1 2 шт.; прокладки двери — 2 шт.; прокладка паро-
генератора; стекла водоуказательные; ключ торцовый; встав-
ки плавкие к предохранителям—18 шт.; предохранители —
4 шт.; лампы накаливания — 5 шт.

27

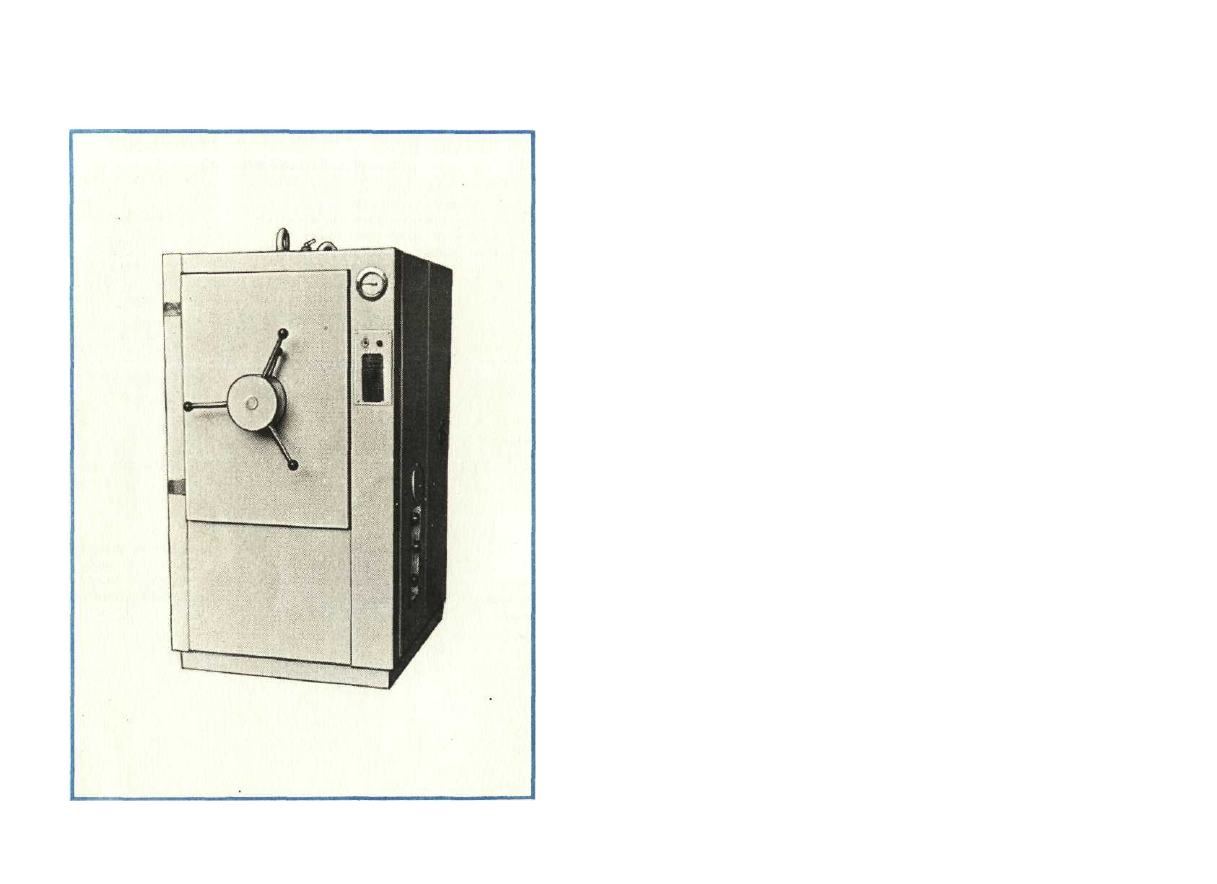

СТЕРИЛИЗАТОР ПАРОВОЙ ГПС-560

28

Предназначен для стерилизации водяным насыщенным

паром под давлением медицинского белья, перевязочных

материалов, хирургических перчаток и инструментов, шпри-

цев, лабораторной посуды.

Не имеет автономного парогенератора и может быть

использован там, где имеется источник пара: центральное

пароснабжение, отдельный парогенератор.

Стерилизатор непроходной. Управление циклом ручное.

Вакуум в камере создается эжектором.

Т Е Х Н И Ч Е С К А Я  Х А Р А К Т Е Р И С Т И К А

О б ъ е м  с т е р и л и з а ц и о н н о й  к а м е р ы ,  д м

3

  . . . . . . .  5 6 0

Г а б а р и т  с т е р и л и з а ц и о н н о й  к а м е р ы ,  м м  . . . .  6 3 0 X 9 0 0 X 1 0 5 0
М а к с и м а л ь н о е  р а б о ч е е  д а в л е н и е  п а р а ,  М П а  ( к г с / с м

2

) . .  0 , 2 2  ( 2 , 2 )

М а к с и м а л ь н а я  т е м п е р а т у р а  п а р а в  с т е р и л и з а ц и о н н о й  к а м е р е ,  " С . .  1 3 5
П и т а н и е  о т  с е т и  п е р е м е н н о г о  т о к а

н а п р я ж е н и е м , В

.

.

.

.

.

.

.

.

.

.  2 2 0

ч а с т о т о й ,  Г ц

.

.

.

.

.

.

.

.

.

.

.  5 0

П о т р е б л я е м а я  м о щ н о с т ь ,  к В т  . . . . . . . . . 1,2
Г а б а р и т ,  м м
М а с с а ,  к г

1800X1000X1420

600

В комплект-поставки входят стерилизатор; прокладка две-

ри; лампы — 2 шт.; предохранители — 2 шт.; ключ торцовый.

29

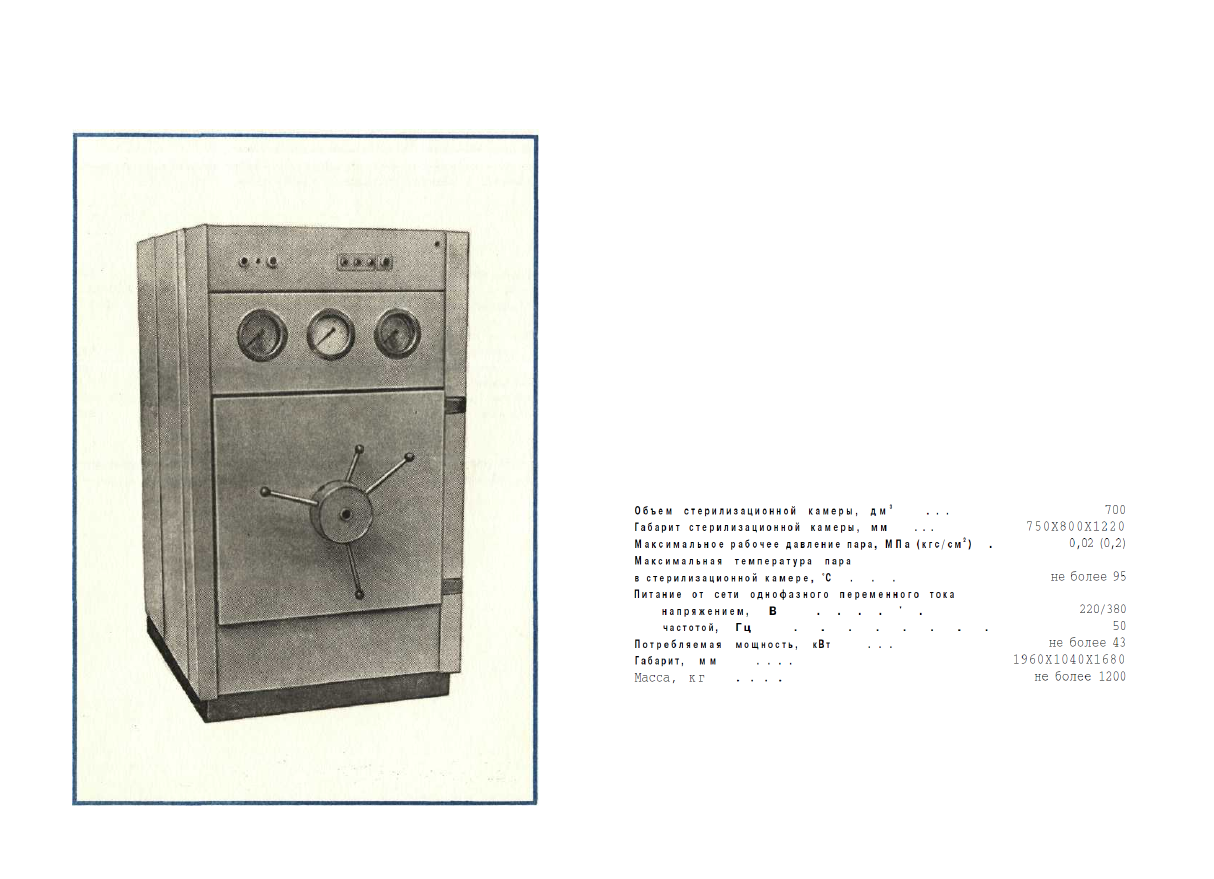

СТЕРИЛИЗАТОР ПАРОВОЙ ГПД-700

30

Предназначен для тепловой обработки водяным насы-

щенным паром под давлением молока и молочных продуктов

детского питания.

Применяется в стационарных учреждениях, имеющих раз-

деление зон обслуживания.

Стерилизатор состоит из стерилизационной камеры, паро-

генератора, системы трубопроводов, панелей ограждения и

отдельного электрошкафа. В принадлежности стерилизатора

входят специальная тележка и кассеты для бутылочек.

Стерилизационная камера прямоугольной формы, снаружи

усилена ребрами жесткости и теплоизолирована. Камера име-

ет две двери, которые запираются при помощи центральных

затворов.

Парогенератор установлен над камерой и служит для вы-

работки пара, используемого при тепловой обработке мо-

лочных продуктов.

Работает стерилизатор в полуавтоматическом режиме,

давление в парогенераторе поддерживается электрокон-

тактным манометром, а температура в камере — электро-

контактным термометром. Кроме этого имеется показываю-

щий манометр, указатели уровня воды в парогенераторе,

реле времени. Управление работой производится с пульта

управления, вынесенного на переднюю панель.

Т Е Х Н И Ч Е С К А Я  Х А Р А К Т Е Р И С Т И К А

В комплект поставки входят стерилизатор; электрошкаф;

запасные части (электронагреватели ТЭН 170.07.000 — 6 шт.;

прокладки двери — 2 шт.; прокладки для ТЭН—12 шт.;

прокладки парогенератора — 2 шт.; стекла водоуказатель-

ные — 2 шт.; вставки плавкие — 6 шт.; предохранители —

4 шт.; лампы МН-26-0,12 — 9 шт.).

31

Цены на изделия медицинской техники можно узнать в

главных управлениях «Медтехника» министерств здраво-

охранения союзных республик, межобластных, областных,

краевых, АССР управлениях (конторах) «Медтехника» и спе-

циализированных магазинах, куда и следует направлять за-

казы на изделия.
