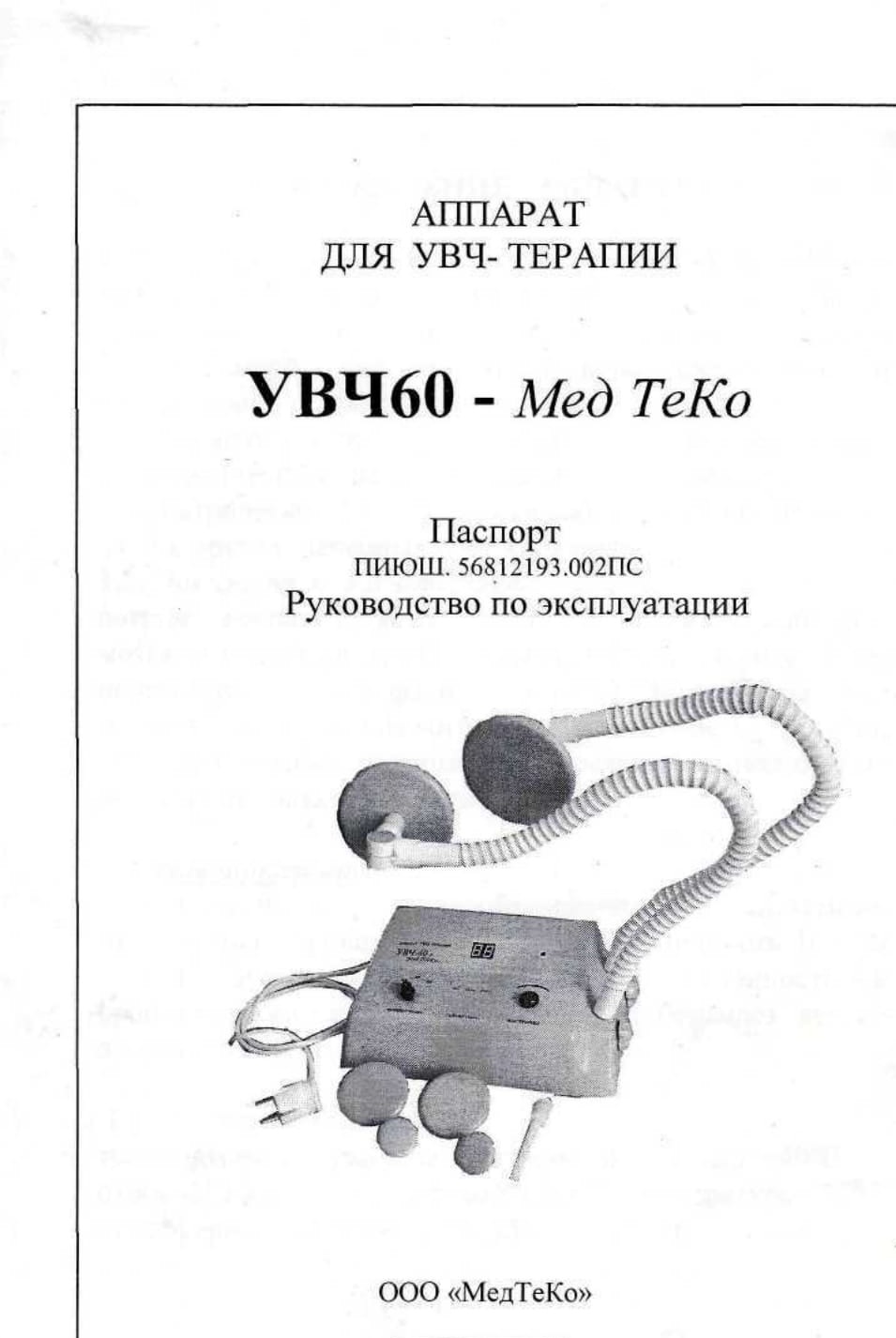

АППАРАТ ДЛЯ УВЧ-ТЕРАПИИ УВЧ60 (Мед ТеКо). Паспорт ПИЮШ. 56812193.002ПС. Руководство по эксплуатации

1. НАЗНАЧЕНИЕ АППАРАТА
1.1. Аппарат для УВЧ-терапии УВЧ60 -Мед ТеКо ( в дальнейшем аппарат), предназначен для местного лечебного воздействия электромагнитным полем ультравысокой частоты. Процедура проводится в соответствии с предписаниями врача.

Аппарат предназначен для применения в клиниках терапевтического, неврологического, хирургического, психиатрического, акушерско-гинекологического профиля и в других лечебных учреждениях.

1.2. Показания к УВЧ-терапии:

острые воспалительные процессы, травма спинного мозга и периферических нервов; радикулит; невралгия; полиомиелит, энцефалит; миелит в периоды под острого и хронического течения; болезнь Рейно; облитерирующий эндартариит; острые и под острые воспаления матки и придатков.

Противопоказания:

злокачественные новообразования; системные заболевания крови; сердечная недостаточность II - III степени; аневризм аорты; гипотония; склонность к кровотечениям; инфаркт миокарда; туберкулез легких в активной фазе.

1.3. Условия эксплуатации:

температура окружающего воздуха от +10 до +40°С относительная влажность до 80 % при температуре +25°С атмосферное давление (750 ±30) мм рт. ст.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ.

2.1. Рабочая частота аппарата, МГц 27,12 + 0,05%

2.2. Номинальная выходная мощность,

Вт 10;15;20;30; 40;50; 60;

2.3. Временной интервал установки

таймера, мин. (1+99)

2.4. Потребляемая мощность, В А, не более 120

2.5. Напряжение питания, В; Гц (220+ 10%); 50

2.6. Время работы аппарата в повторнократковременном режиме, ч 6

- время работы, мин 20

- время паузы, мин 10

2.7. Габариты, без электрододержателей, мм

не более 350x220x130

2.8. Масса с электродами и

электрододержателями, кг, не более 10

2.9. По уровню исходящих радиопомех, аппарат соответствует нормам допускаемых индустриальных радиопомех по ГОСТ Р 51318.11.


3. КОМПЛЕКТ ПОСТАВКИ.

3.1. В комплект поставки аппарата входит:
электронный блок -1

фидер- электрододержатель - 2

индикатор наличия ВЧ поля - 1

3.2. Сменная комплектация

электрод диаметром 36мм - 2

электрод диаметром 80мм - 2

электрод диаметром 120 мм -2

3.3. Запасные части:

3.3.1. Резиновый ремень (по заказу)

3.4. Паспорт, Руководство пользователя

4 . ОБЩИЕ УКАЗАНИЯ

4.1. К работе с аппаратом допускаются лица, изучившие настоящий паспорт.

4.2. При проведении процедур необходимо руководствоваться методикой “Практическое руководство по проведению физиотерапевтических процедур “.

4.3. Воздействие можно проводить через одежду, а также сухую марлевую или гипсовую повязку. Влажные и мазевые повязки следует удалять из зоны воздействия .

4.4. При применении аппарата в детской практике под электроды рекомендуется подкладывать соразмерные им войлочные прокладки, а электроды фиксировать на участке тела с помощью резинового ремня.

4.5. Конструкция аппарата и электродов диаметром 36; 80; 120 мм позволяют производить локальное облучение объекта при зазорах от 0 до 1см.

4.6. При проведении процедур необходимо исключить

возможность касания_электродолержателей с

металлическими предметами, а также между собой.

4.7.При всех манипуляциях с электродами, электродо-держателями и ручками управления, не применять чрезмерных усилий!

ВНИМАНИЕ!

Во избежание повышенного излучения в окружающую среду и перегрева прибора не рекомендуется включать прибор без пациента и без нагрузки. По окончании процедуры прежде всего выключить клавишу “СЕТЬ”.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5.1. Аппарат выполнен по классу защиты 1 тип BF и соответствует требованиям электробезопасности ГОСТ Р 50267.0.

5.2. В целях безопасности пациента и обслуживающего персонала, при включенном в сеть аппарате, ЗАПРЕЩАЕТСЯ:

- работать со снятым корпусом;

- проводить замену предохранителей;

- проводить замену электродов и проводов;

- во избежание ожогов токами высокой частоты подносить к работающим электродам и гибким электрододержателям металлические предметы.

6. ПОДГОТОВКА АППАРАТА К РАБОТЕ

6.1. Проверить целостность упаковки и вскрыть ее. Произвести наружный осмотр аппарата и убедиться в отсутствии внешних повреждений.

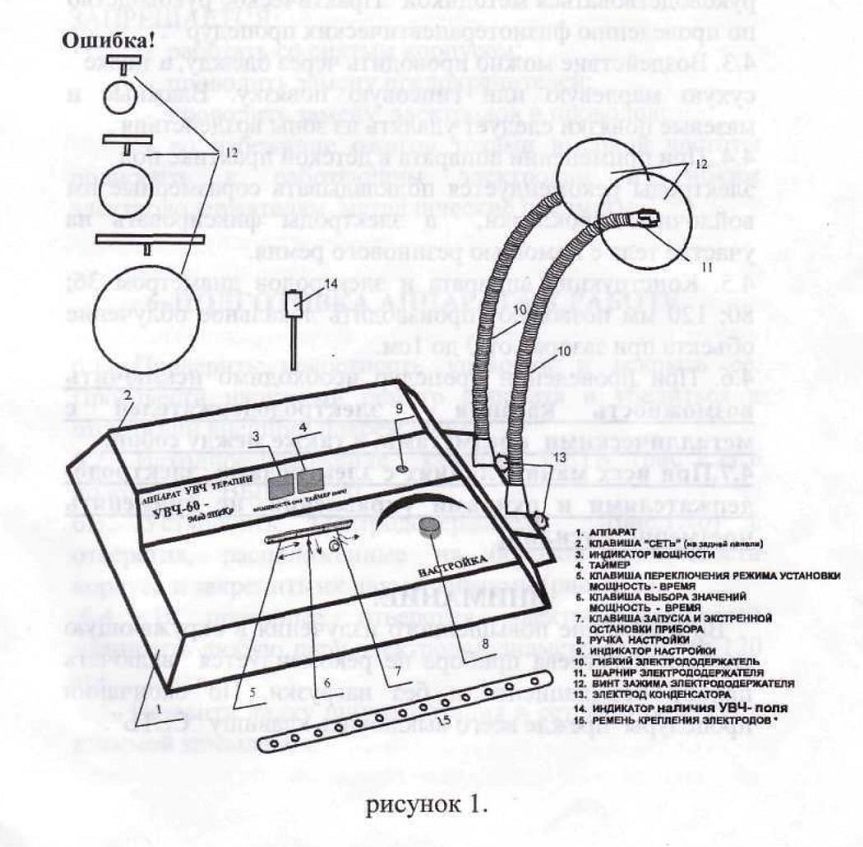

6.2. Исходное положение - клавиша "СЕТЬ" (рис 1.2) в положении “ВЫКЛ.”- “0”.

6.3. Установить электрододержатели (рис. 1.10) в отверстия, расположенные на боковой поверхности корпуса и закрепить их двумя винтами (рис. 1.13).

6.4. В приемные отверстия электрододержателей навинтить любую пару электродов диаметром 36; 80; 120 мм.

6.5. Вставить вилку шнура питания в сетевую разетку с клеммой заземления.

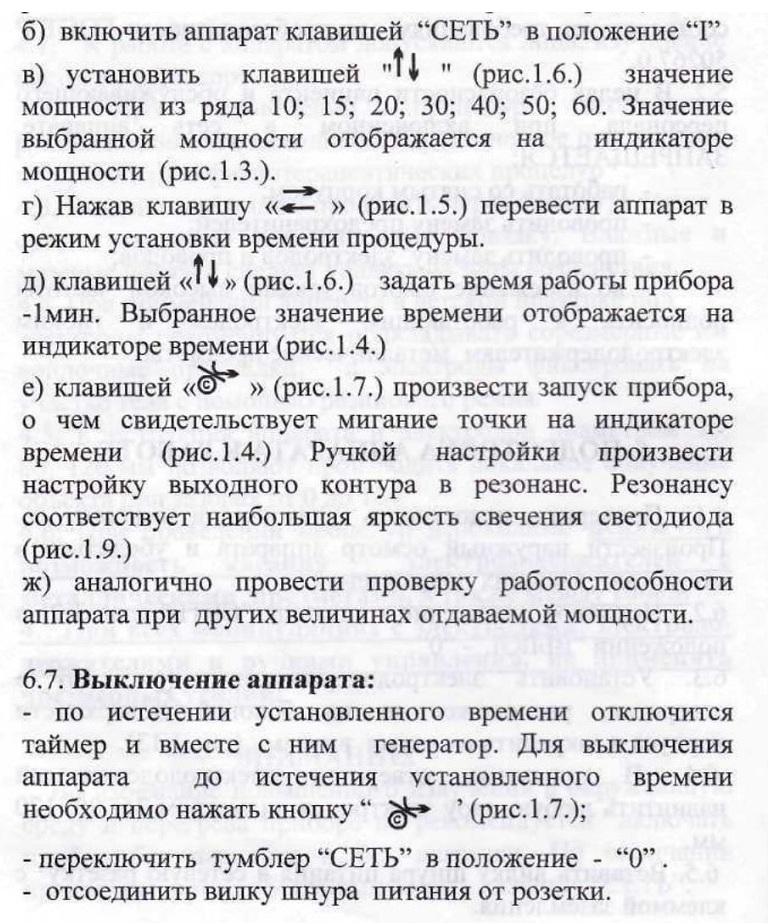

6.6. Проверка работоспособности аппарата:

а) электроды аппарата расположить соосно друг- другу на расстоянии не более половины диаметра электрода;

7. ПОРЯДОК РАБОТЫ.

Пациента располагают в наиболее удобном для него положении, сидя или лежа, которое он мог бы сохранить без напряжения до конца процедуры.

В области облучения у пациента не должно быть металлических предметов (часы, кольца, серьги и т.п.). Проинструктировать пациента о необходимости

выдерживать установленное расстояние между электродами и телом на протяжении всего времени процедуры.

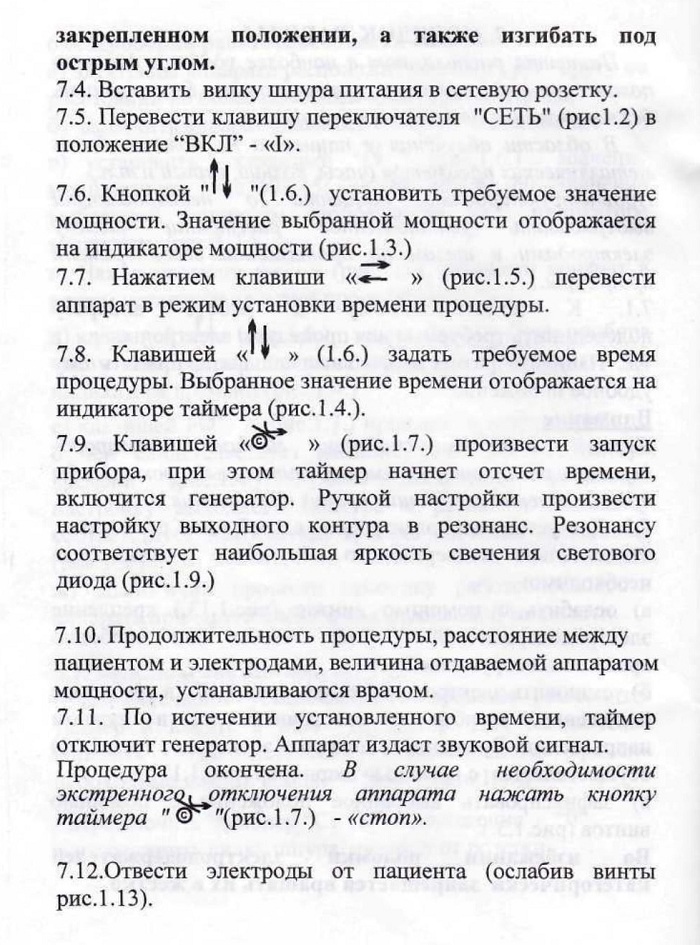

7.1. К подготовленному к работе аппарату

подсоединить требуемые для процедуры электроды.

7.2. Пациента разместить вблизи аппарата, придать ему удобное положение.

Внимание

Данный аппарат снабжен гибкими электродо-держателями, которые имеют длительный срок службы при выполнении следующих правил пользования:

7.3. Для установки электродов в требуемое положение, относительно подвергаемого облучению участка тела необходимо:

а) ослабить с помощью винтов (рис. 1.13.) крепление

электрододержателей так, чтобы они свободно

вращались вокруг своей оси.

б) установить электрододержатели (рис. 1.10.) в требуемое положение, изгибая и поворачивая их в нужном направлении. Вращение и поворот электродов (рис. 1.12) осуществляется с помощью шарниров (рис. 1.11.).

в) зафиксировать выбранное положение с помощью винтов (рис.1.3.).

Во избежании поломки электрододержателей категорически запрещается вращать их в жестко

7.13. После окончания работы аппарата, перевести клавишу переключателя "СЕТЬ" в положение “ВЫКЛ.” - “0”,отсоединить вилку шнура питания от сетевой розетки.

8.       ОБСЛУЖИВАНИЕ АППАРАТА.

8.1. Неисправности, возникающие при эксплуатации аппарата и способы их устранения:

В случае, если не удается устранить неполадку перечисленными выше методами, аппарат следует сдать на ремонт в сервисный центр или отправить на предприятие - изготовитель.

8.2. Пыль с аппарата снимается мягкой тканью. Наружные поверхности аппарата и электроды дезинфицировать 3% раствором перекиси водорода, с добавлением 0,5 % моющего средства типа “ Лотос”, затем протереть тампоном, смоченным 1% раствором хлорамина.

9.       ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1 .Изготовитель гарантирует соответствие технических характеристик аппарата значениям, указанным в настоящем

паспорте, при соблюдении условий эксплуатации, транспортирования, хранения.

9.2.Гарантийный срок эксплуатации аппарата 1 год со дня реализации.

9.3. В течение гарантийного срока, при соблюдении п..9.1 изготовитель ремонтирует или заменяет аппарат.

10. ТРАНСПОРТИРОВКА И ПРАВИЛА

ХРАНЕНИЯ.

10.1. Аппарат допускает транспортирование любым крытым видом транспорта при температуре воздуха от - 50 до + 50°С при относительной влажности 80 % при в упаковке, изготовленной предприятием изготовлением.

10.2. Аппарат должен храниться упакованным в складских помещениях при температуре от -50 до +50°С при относительной влажности не более 80 % и отсутствии в воздухе кислотных и других агрессивных примесей.

11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Аппарат УВЧ60 -Мед ТеКо заводской номер___

соответствует ТУ 9444-002-56812193-2002 и признан годным для эксплуатации.

///////////////////////////////////////
