ЦЕНТРИФУГА ЛАБОРАТОРНАЯ МЕДИЦИНСКАЯ ОПн-8. ПАСПОРТ ШХ2Л79.040 ПС

ЦЕНТРИФУГА ЛАБОРАТОРНАЯ

МЕДИЦИНСКАЯ ОПн-8

П А С П О Р Т

ШХ2Л79.040 ПС

С О Д Е Р Ж А Н И Е

1. Назначение центрифуги 5

2. Технические характеристики 7
3. Состав центрифуги и комплектность 11
4. Устройство и принцип работы 12
5. Указания мер безопасности 13
6. Подготовка центрифуги к работе 14
7. Порядок работы 15
8. Техническое обслуживание 16
9. Возможные неисправности и способы их устранения 18

10. Свидетельство о приемке 19
11. Свидетельство о консервации и упаковке 19
12. Хранение ' 20
13. Консервация, упаковка, распаковка 20

14. Гарантии изготовителя . 21
15. Транспортирование 23

Гарантийный талон 25
Приложение

 27

217. 1989-VIII, Заказ № 5121, Тираж 9000,

В Н И М А Н И Е !

Перед эксплуатацией центрифуги необходимо изучить

настоящий паспорт.

Предприятие-изготовитель оставляет за собой право вно-

сить в конструкцию и электрическую схему центрифуги не-

значительные изменения, не ухудшающие качество прибора,

без исправлений в эксплуатационной документации.

При подготовке центрифуги к работе транспортировочную

гайку поз. 16 (см. рис. 2) отвернуть, крышку закрепить вин-

тами, находящимися

 в

 той же упаковке.

1. НАЗНАЧЕНИЕ ЦЕНТРИФУГИ

1. 1. Центрифуга лабораторная медицинская (рис. 1)

ОПн-8 (в дальнейшем центрифуга) является центрифугой

лабораторной периодического действия, обычной, переносной

с частотой вращения до 8000 min"

1

, применяемой для разде-

ления неоднородных жидких систем в поле центробежных

сил.

1. 2. Центрифуга предназначена для использования в

практике клинической лабораторной диагностики и проведе-

ния исследований в области медицины и других областях.

1. 3. Центрифуга обеспечивает центрифугирование жид-

ких систем плотностью не более 2 g/cm

3

; при работе со стек-

лянными пробирками—жидких систем плотностью не более

1,5 g/cm

3

.

1. 4. Условия эксплуатации центрифуги:

— температура окружающего воздуха от  + 1 0 до +35°С;
— верхнее значение относительной влажности воздуха

80% при +25°С.

1. 5. Климатическое исполнение центрифуги УХЛ4.2.

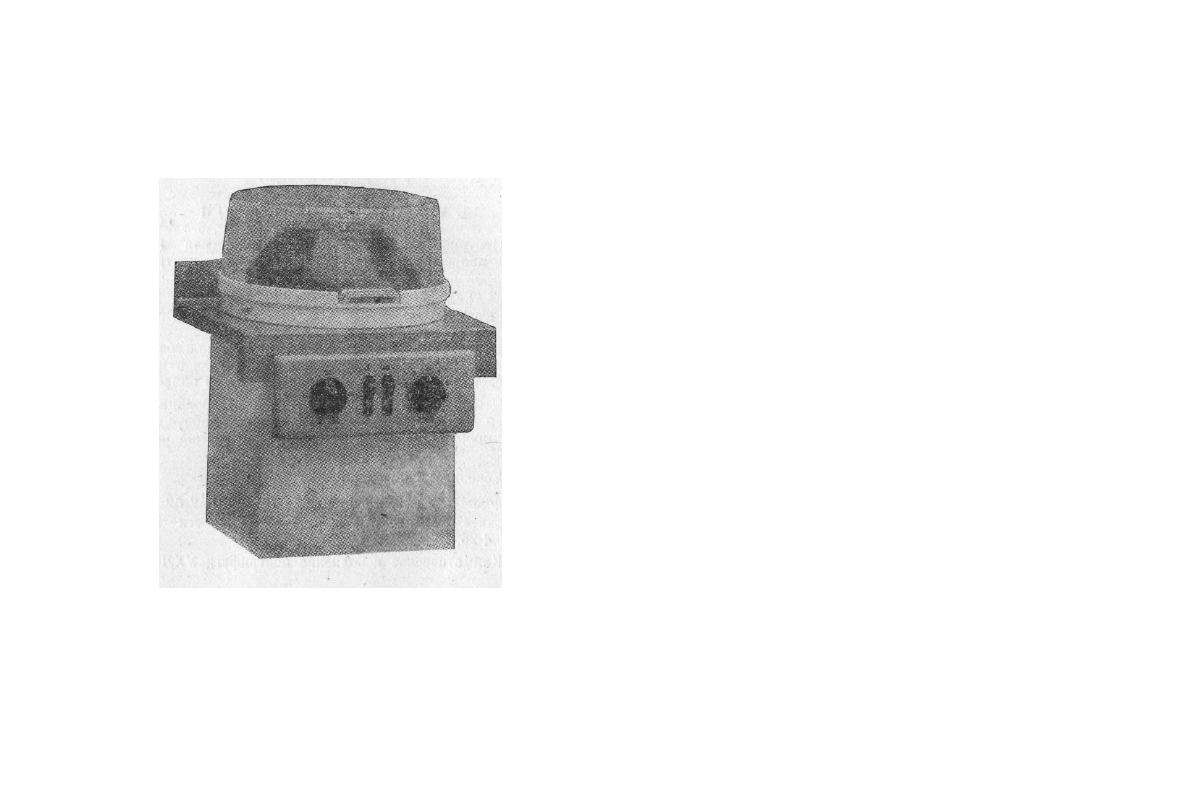

Рис. 1. Центрифуга, лабораторная медицинская ОПн-8

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2. 1. Питание центрифуги от сети переменного тока:

— напряжением—(220+22) V;

— частотой — (50+0,5) Hz.

2. 2. Потребляемая мощность —не более 350V-A.

2. 3. Центрифуга оснащается ротором РУ 180Л

ТУБ.375-4172-78 и имеет следующие параметры:

максимальная рабочая частота вращения, 8000

 min

1

.

максимальный фактор разделения 6600.

максимальный объем центрифугата 180 ml.

П р и м е ч а н и я : 1. При установке незакрывающихся пробирок мак-

симальный объем уменьшается на 25%.

2. Ротор РУ 180Л в комплект поставки центрифуги не входит, а по-

ставляется по самостоятельным заказам в установленном порядке.

3. Подробные технические данные и правила эксплуатации ротора

приведены в паспорте на ротор.

2. 4. Частота вращения ротора центрифуги регулируется

ступенчато в диапазоне от 1000 до 8000 min-

1

 через каждые

1000 min-

1

.

Допускаемое приведенное отклонение заданной частоты

вращения не должно быть более-+10% от максимальной

рабочей частоты вращения.

2. 5. Время разгона ротора до максимальной рабочей ча-

стоты вращения, не более 8 min.

2. 6. Максимальное время непрерывной работы—не менее

180 min.

2. 7. Время перерыва после 180 min непрерывной рабо-

ты не менее 60 min.

2. 8. Центрифуга обеспечивает автоматическое отключе-

ние от сети

 60-минутным

 механизмом отсчета времени через

заданный интервал циклами, кратными—5 min.

2. 9. Неуравновешенность масс, центрифугируемых в диа-

метрально противоположных пробирках—не более 0,5 g.

2. 10. Габаритные размеры центрифуги—не более:

длина 285 mm;

ширина 305 mm;

высота 370 mm.

2. 11. Масса центрифуги с комплектом запасных частей—

не более 18 kg.

2. 12. Средний срок службы центрифуги до списания—

не менее 5 лет.

Установленный срок службы центрифуги не менее 2 лет.

7

Сведения о содержании

наименование

Золото

Диод КД 206В

Диод Д226Б
Диод КД209А
Тиристор триодный

КУ202Н
Стабилитрон Д814А1

Транзистор КТ315Б
Транзистор КТ203Б

Серебро

Резистор МЛТ-0,25
Резистор МЛТ-1
Резистор СП5-3

Транзистор КТ203Б
Диод КД 206В
Конденсатор МБМ

Тумблер ТЗ
Микропереключатель
МП10
Переключатель

ПГК-ПП1Н-А
Розетка РПН-1-3

Держатель вставки плав-

кой ДВП8

( 1

 ^Ч /"ч п ti 4 II Л  i l l ] ^»

обозначение

ТТЗ.362.141 ТУ

ЩБЗ.362.002 ТУ1
ТР3.362.088ТУ

УЖЗ.362.034 ТУ

аАО 336.207 ТУ

ЖКЗ.365.200 ТУ

ЩЫО.336.001 ТУ

ОЖ0.467.180ТУ

ГОСТ 7113-77
ОЖО.468.506 ТУ

ЩЫО.336.001 ТУ

ТТЗ.362.141 ТУ

ГОСТ 23232-78

АГО.360.407 ТУ

ОЮО.360.007 ТУ

АГО.360.204 ТУ
ОЮО.364.002 ТУ

Га0.481.021 ТУ

обозначение

ШХ6.673.558

ШХ6.673.558

ШХ6.673.558

ШХ6.673.558

ШХ6.673.558

ШХ6.673.558

ШХ6.673.558

ШХ6.673.558

ШХ6.673.558
ШХ6.673.558

ШХ6.673.558

ШХ6.673.558

ШХ6.673.558

ШХ6.673.558

ШХ5.284.068

ШХ5.284.068

ШХ6.673.558

ШХ6.673.558

Сборочные

комплексы,

коли-

чество

1

2

1

1

1

4
2

14

1
1

2

1

2

2

1

1

1

2

Т а б л и ц а  1 .

драгоценных материалов

единицы,

комплекты

количество

в изделии

1

i

1

1

1
1
1

1
1
1

1
1
1
1

1

1

1

1

Масса

в 1 шт, g

0,0046
0,0016
0,0287

0,0518

0,0010

0,0008

0,0111

0,0030
0,0096
0,0138
0,0001

0,0304

0,1954
0,2334

0,2662

0,7492
0,1198

0,0645

Масса

в

 изделии,

 g

0,004б'
0,0032

0,0287

0,0518
0,0010

0,0032

0,0222

0,1147

0,0420
0,0096
0,0138

0,0002

0,0304

0,3908
0,4668

0,2662

0,7492
0,1198

0,1290

2,2178

Номер акта

Примечание

Т а б л и ц а  2 .

Сведения о содержании цветных металлов

Наименование цветного

металла (сплава) и его марка

Сплав алюминиевый АЛ 2

Латунь свинцовая ЛС-59-1

Латунь Л63

Медь Ml, MM1

Масса, g

4280

40

45

820

10

Куда входит

Корпус поз. 1 (рис. 2)

Кожух поз. 8

Внутренняя панель пульта уп-

равления поз. 3

Корпус электродвигателя поз. 5.

Вилка сетевая, вал, оси и шес-

терни, привод ДСМ

 0,2

 элек-

трочасов.

Трансформатор, держатель

вставки плавкой, вилка сете-

вая, вставка плавкая, конден-

саторы.

Монтажные провода, сетевой

шнур, обмотки трансформато-

ра и электродвигателя поз. 5,

конденсаторы КПБ.

2. 13. Центрифуга по требованию электрической безопас-

ности изготовлена по классу защиты 1 тип II ГОСТ12.2.025-76.

2. 14. Корректированный уровень звуковой мощности

центрифуги при измерительном расстоянии 1 m не превы-

шает 83"dBA.

2. 15. Сведения о содержании драгоценных материалов

приведены в таблице 1, а цветных металлов — в таблице 2.

2. 16. Наработка центрифуги на отказ, не менее 720 h.

Установленная безотказная наработка центрифуги, не

менее 300 h.

3.

 СОСТАВ ЦЕНТРИФУГИ И КОМПЛЕКТНОСТЬ

3. 1. Центрифуга типа ОПи-8 (рис. 2) состоит из следую-

щих основных частей:

а) корпуса (поз. 1);

б) привода (поз. 2);

в) пульта управления (поз. 3);

г) кожуха (поз. 8);

д) крышки (поз. 13).

3. 2. Комплект поставки центрифуги в соответствии с ука-

занным в таблице 3.

Наименование

1. Центрифуга

Запасные части

2. Вставка плавкая

ВПБ6-37

3. Щетка к электро-

двигателю УЛ-061

Эксплуатационная

документация

4. Паспорт

Обозначение

документа

ШХ2.779.040

ОЮО.481.021 ТУ

ТУ16-513.175-75

ШХ2.779.040 ПС

Т а б л и ц а  3 .

Количество

1 шт.

2 шт.

2 шт.

1 экз.

11

4.

 УСТРОЙСТВО

 И

 ПРИНЦИП РАБОТЫ

4. 1. Устройство.

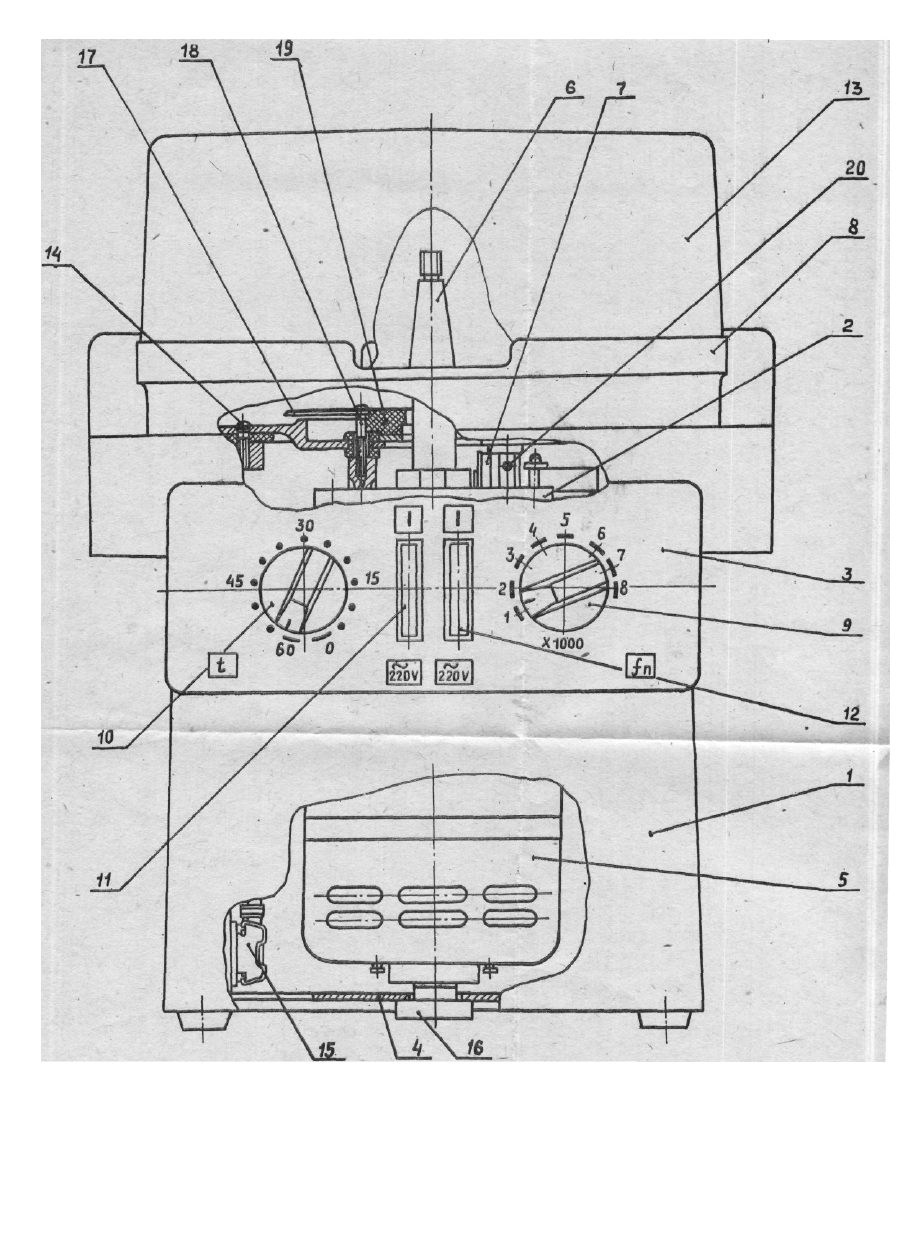

4. 1. 1. На корпусе центрифуги (рис. 2, поз. 1) смонтиро-

ваны привод (поз. 2), пульт управления (поз. 3) и основание

(поз. 4).

4. 1. 2. Привод (поз. 2) центрифуги состоит из электро-

двигателя (поз. 5), конусного вала (поз. 6), датчика частоты

вращения и обратной связи (поз. 7). Привод соединен с кожу-

хом (поз. 8) при помощи амортизирующих элементов.

4. 1. 3. Пульт управления (поз. 3) состоит из переключа-

теля-задатчика частоты вращения, управляемого ручкой

(поз. 9), часового механизма (для автоматического задания

продолжительности работы центрифуги), управляемого руч-

кой (поз. 10), выключателя цепи питания центрифуги

(поз. 12) и выключателя часового механизма (поз. 11).

4. 1. 4. На основании центрифуги (поз. 4) смонтированы

элементы электронной схемы управления частотой вращения

и карман с вставками плавкими.

4. 1. 5. В рабочей камере на конусный вал (поз. 6) уста-

навливается ротор. Рабочая камера центрифуги закрывается

прозрачной крышкой (поз. 13).

4. 2. Принцип работы.

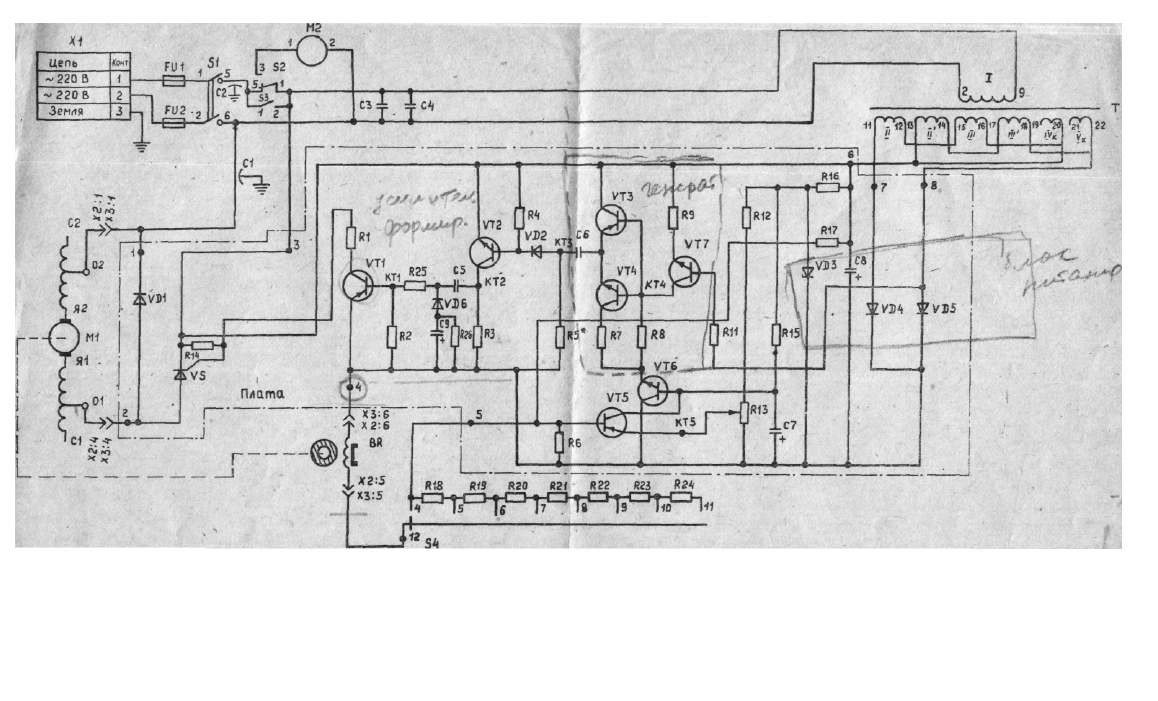

4. 2. 1. Электрическая принципиальная схема- центрифуги

ОПн-8 представлена на рис. 3.

Схема обеспечивает ступенчатое регулирование частоты

вращения ротора и стабилизацию частоты вращения на задан-

ной ступени, автоматическое выключение центрифуги по

окончании каждого цикла (при работе с электрочасовым ме-

ханизмом).

Принцип работы электрической схемы центрифуги основан

на изменении угла управления тиристора в зависимости от

положения задатчика частоты вращения при жесткой синхро-

низации- с сетью и глубокой отрицательной обратной связи

угла управления тиристора по частоте вращения ротора.

4. 2. 2. Электрическая принципиальная схема центрифуги

(рис. 3) состоит из следующих -основных частей:

1) универсального коллекторного электродвигателя Ml;

2) часового механизма с электрическим приводом М2,

обеспечивающего автоматическое отключение электродвига-

теля центрифуги по окончании цикла;

3) регулятора мощности на тиристоре VS;

12

4) блока питания электронной схемы на трансформаторе

Т, диодах VD4, VD5, стабилитроне VD3, конденсаторе С8;

5) генератора пилообразных импульсов с жесткой син-

хронизацией от сети на транзисторах VT3, VT4, VT7 и кон-
денсаторе С6;

6) усилителя-формирователя управляющих импульсов на

транзисторах VT1, VT2 и конденсаторе С5;

7) датчика обратной связи BR;
8) задатчика частоты вращения (S4, R18—R24), обеспе-

чивающего ступенчатое задание частоты вращения ротора;

9) порогового усилителя обратной связи на транзисторе

VT5;

10) модулятора на транзисторе VT6 и конденсаторе С7.

При включении центрифуги на выходе усилителя-формирова-

теля появляются импульсы, соответствующие максимальному

углу управления тиристором VS. В результате на электродви-

гатель Ml подается небольшое напряжение, и ротор центрифу-

ги начинает плавно вращаться. По мере постепенного заряда

конденсатора С7 фаза управляющих импульсов смещается в

сторону уменьшения угла управления тиристором, что вызы-

вает увеличение частоты вращения ротора центрифуги.

При достижении ротором установленной задатчиком ча-

стоты вращения, включается пороговый усилитель и управ-

ляющие импульсы сдвигаются в сторону увеличения ' угла

управления тиристором VS, что вызывает уменьшение часто-

ты вращения ротора. В дальнейшем процесс повторяется, что

обеспечивает стабилизацию частоты вращения ротора при

заданном значении.

Отключение электропитания центрифуги осуществляется

автоматически по истечении заданного цикла при работе с

электрочасовым механизмом, либо вручную с помощью сете-

вого выключателя S1, выведенного на пульт управления.

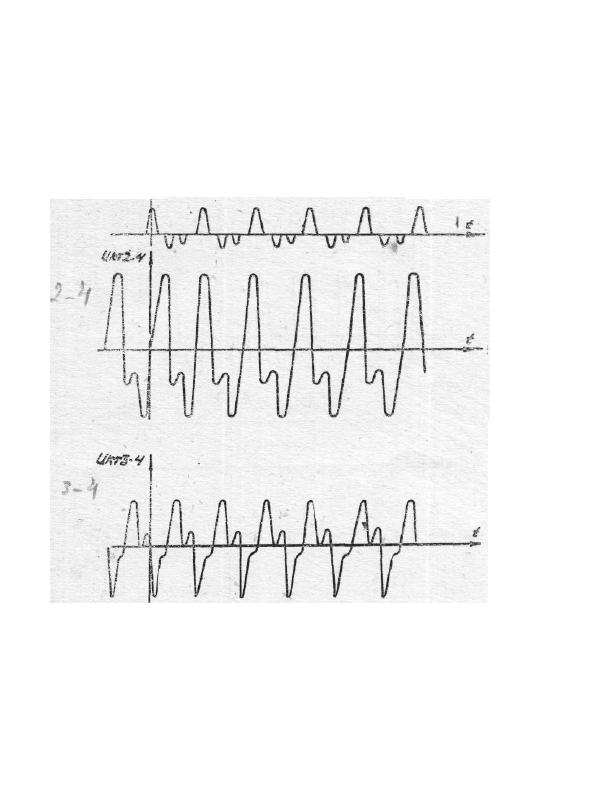

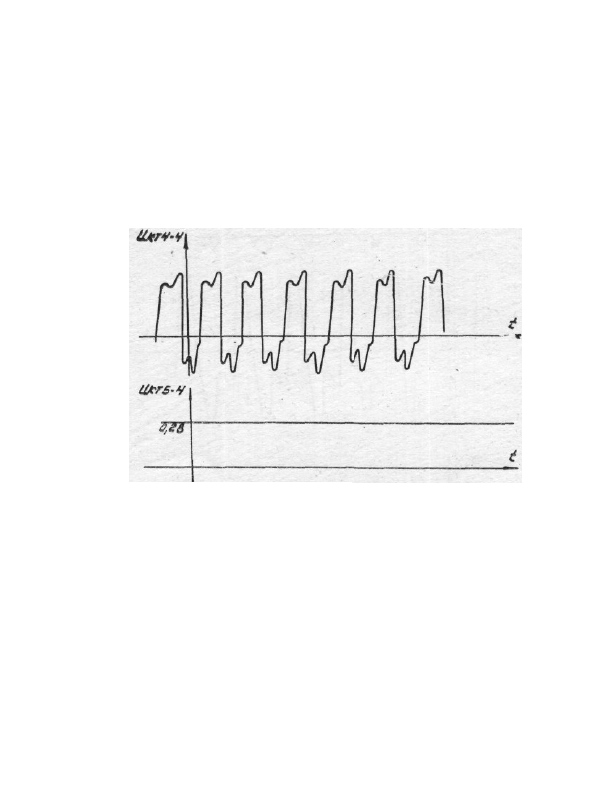

П р и м е ч а н и е . * ! . Эпюры напряжений, измеренных в контрольных

точках, представлены в приложении.

5.

 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5. 1. Категорически запрещается.
а) работать на оборотах, превышающих максимальное

значение для данной центрифуги;

б) при работе со стеклянными пробирками устанавливать

частоту вращения ротора свыше 2000 min-

1

;

13

Рис. 2. Общий вид центрифуги ОПн-8.

1—корпус; 2—привод; З—пульт управления; 4—основание; 5—электродви-

гатель; 6—вал; 7—датчик; 8—кожух; 9—ручка; 10—ручка; 11—выключа-

тель часов; 12—выключатель цепи питания; 13—крышка; 14—винт; 15—

разъем; 16-—гайка; 17—-крышка; 18—винт; 19—амортизатор; 20—винт.

Рис. З. Схема электрическая принципиальная ОПн-8.

R5* подбирают при регулировании.

Поз.

обозначе-

ние

BR

Cl, C2

СЗ, С4

С5, С6

С7

С8, С9

FU1, FU2

Ml

М2

R1
R2
R3
R4
R5*

R6
R7
R8
R9

R11
R12
R13
R14
R15

R16
R17

R18...R24

R25

R26

Наименование

Датчик обратной связи
ULX5.764.002

Конденсатор КЬП Ф-500/220У-20А-
-0,047 p,F  ± 2 0 % ГОСТ 6760-76
Конденсатор

Конденсатор MBM-160V-0,5 }iF ±
± 1 0 % ГОСТ 23232-78
Конденсатор K50-16-25V-100nF

ОЖ0.464.111 ТУ •

Конденсатор К50-16-16V-100 (xF
ОЖ0.464.111ТУ
Вставка плавкая ВПБ6-37

ОЮО.481.021 ТУ
Электродвигатель УЛ-061, УХЛ4,
1М3681, 180W, -220/—220V,

8000 min~' правого вращения

ТУ16-513.175-75

Двигатель ДСМ 0.2-П-220 УХЛ4.2

ТУ16-512.309-78

Резисторы

 МЛТ ГОСТ 7113-77

Резисторы СП5-3 ОЖО.468.506 ТУ

МЛТ-0,25-10 О  ± 1 0 %
МЛТ-0,25-430 О  ± 1 0 %
МЛТ-0,25-1 кО  ± 1 0 %
МЛТ-0,25-10 кО  ± 1 0 %
МЛТ-0,25-27 кО  ± 5 %

МЛТ-0,25-1 кО  ± 1 0 %
МЛТ-0,25-75 О  ± 5 %
МЛТ-0,25-3 кО  ± 5 %

МЛТ-0,25-51 Ом  ± 1 0 %
МЛТ-0,25-3  К о  ± 5 %

МЛТ-0,25-620 Ом  ± 1 0 %
СП5-3-1вВт'-100 Ом ± 1 0 %
МЛТ-0,25-51 Ом ± 1 0 %
МЛТ-0,25-560 кОм  ± 5 %
МЛТ-1-160 Ом  ± 5 %

МЛТ-0,25-75 кО  ± 5 %

С2-23-0,25-1,5 кО

 ±1%-Б-Д

МЛТ-0,25-360 Ом ±5%-АД1

ОЖО.467.180 ТУ
МЛТ-0,25-43 кО ±10%-Д1
ОЖО.467.180 ТУ

о

1

2
2

2

1

2

2

1

1

1
1
1
1
1

7

1

1

!

Примечание 1

Входят в комплект

электродвигателя Ml I

•

Подбор
МЛТ-0,25-24 кО  ± 1 0 %

или МЛТ-0,25-30 кО  ± 1 0 % ;

Поз.

обозначе-

ние

SI, S2

S3

S4

Т

VD1

VD2

VD3

VD4, VD5

VD6

VT1

VT2

VT3

VT4

VT5

VT6, VT7

VS

XI

Х2

ХЗ

Наименование

Тумблер ТЗ АГО.360.407 ТУ

Микропереключатель МП-10

ОЮО.360.007 ТУ

Переключатель ПГК-11П1Н-А

АГО.360.204 ТУ

Трансформатор ТПП214-220-50

ОЮО.470.001 ТУ

Диод КД206В ТТЗ.362.141 ТУ

Диод КДЮ2А

ТТЗ.362.083 ТУ .

Стабилитрон Д814А1

аАО.336.202 ТУ

Диод Д226Б ЩБ3.362.002ТУ-1

Диод КД209А ТРЗ.362.088 ТУ

Транзистор 2Т208К ЮРЗ.365.035 ТУ

Транзистор КТ315Б ЖКЗ.365.200 ТУ

Транзистор КТ203Б ЩЫО.336.001 ТУ

Гранзистор КТ315Б ЖКЗ.365.200 ТУ

Транзистор КТ203Б ЩЫО.336.001 ТУ

Гранзистор КТ315Б ЖКЗ.365'200 ТУ

Тиристор триодный КУ202Н

УЖЗ.362.034 ТУ

Вилка ВШ-Ц-20-Б-01-10/220 УХЛ4

ГУ 16-434.041-84

Вилка РШ2Н-1-18 ОЮ0.364.002 ТУ

Розетка РПН-1-3 ОЮО.364.002 ТУ

ч
о

K

JC

2

1

1

1

1

1

1

2

1

1

1

1

1

1

2

1

1

1

1

Примечание

в) работать с открытой крышкой центрифуги при вра-

щающемся роторе;

г) открывать крышку центрифуги до полной остановки

ротора;

д) загружать ротор центрифугатом, объем которого пре-'

вышает значения, указанные в паспорте на ротор;

е) работать с разностью масс диаметрально противопо-

ложных пробирок, заполненных центрифугатом, более 0,5 g;

ж) применять самодельные пробирки;

з) работать с гайкой (рис. 2, поз. 16), предназначенной

для стопорения привода при транспортировании.

5. 2. Заземление центрифуги осуществляется заземляю-

щим контактом вилки сетевого шнура. Заземляющий контакт

розетки должен быть соединен с магистралью защитного

заземления.

6.

 ПОДГОТОВКА ЦЕНТРИФУГИ К РАБОТЕ

6. 1. Установить центрифугу на ровную горизонтальную

плоскость.

6. 2. Установить крышку (рис. 2, поз. 13) на центрифугу:

вынуть винты, упакованные с ЗИПом;

закрепить крышку винтами на кожухе (поз. 8).

6. 3. Плотно насадить ротор на вал привода.

6. 4. Установить пробирки, заполненные центрифугатом, в

гнезда ротора. Стеклянные пробирки устанавливать в роторе

с амортизатором под каждую пробирку.

П р и м е ч а н и я : 1. При неполной загрузке центрифуги каждую пару

наполненных пробирок размещать в диаметрально противоположных гнез-
дах ротора.

2. При установке незакрывающихся пробирок, пробирки заполнить

на 75% максимального объема.

6. 5. Закрепить ротор на валу привода при помощи крыш-

ки ротора.

6. 6. Закрыть крышку центрифуги.

6. 7. Подключить сетевой шнур центрифуги к сети пере-

менного тока.

14

1.

 ПОРЯДОК РАБОТЫ

7. 1. При работе центрифуги с часами.

7. 1. 1. Установить ручкой часового механизма (рис. 2,

поз. 10) (в дальнейшем — часы) требуемое время центрифу-

гирования с учетом времени разгона.

7. 1. 2. Выключатель часов (поз. 11) установить в поло-

жение включено, при этом на клавише будет видна красная

точка.

7. 1. 3. Установить задатчиком частоты вращения ротора

(поз. 9) требуемое число оборотов.

7. 1. 4. Выключатель цепи питания (поз. 12) установить в

положение включено, при этом на клавише будет видна крас-

ная точка.

Ротор начнет вращаться через некоторое время (30...45 s)

н автоматически достигнет заданной частоты вращения.

7. 1. 5. После истечения заданного времени автоматически

отключается напряжение питания электродвигателя, и ротор

начнет останавливаться.

7. 1. 6. Выключатель цепи питания (поз. 12) установить в

положение отключено.

7. 1. 7. После полной остановки ротора открыть крышку

(поз. 13) центрифуги, снять крышку, ротора и вынуть про-

бирки.

7. 2. При работе центрифуги без часов.

7. 2. 1. Выключатель часов (рис. 2, поз. 11) установить в

положение отключено.

7. 2. 2. Установить задатчик частоты, вращения (поз. 9)

ротора в положение, соответствующее требуемой частоте вра-

щения.

7. 2. 3. Выключатель цепи питания (поз. 12) установить в

положение включено. Ротор разгонится до заданной частоты

вращения.

7. 2. 4. После истечения требуемого времени центрифуги-

рования отключить центрифугу от сети выключателем

(поз. 12).

7. 2. 5. После полной остановки ротора открыть крышку

центрифуги, отвернуть крышку ротора и вынуть пробирки.

15

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.

 1.

 Периодически, через каждые 600 h работы, необхо-

димо заменять смазку подшипников электродвигателя центри-

фуги (рис. 2), для чего:

а) открыть крышку (поз. 13);

б) снять ротор с вала (поз. 6);

в) разъединить разъем (поз. 15), соединяющий электро-

двигатель со схемой управления, предварительно сняв плас-

тину на дне центрифуги;

г) отвернуть четыре винта (поз. 14);

д) снять привод (поз. 5);

е) произвести разборку, смазку и сборку нижнего подшип-

ника электродвигателя, для чего:

— отвернуть винты крышки подшипника;

— снять крышку подшипника;

— смазать ' подшипник электродвигателя и подшипник,

расположенный в крышке, смазкой ЦИАТИМ-202

ГОСТ 11110-75 (по 10—15 g);

— собрать нижний подшипник (в последовательности, об-

ратной разборке);

ж) произвести разборку, смазку и сборку верхнего под-

шипника электродвигателя, для чего:

— отвернуть винты (рис. 2, поз. 18), предварительно осла-

бив винты (поз. 20);

— снять крышку (поз. 17);

— снять амортизатор (поз. 19);

— снять кожух (поз. 8);

— отвернуть винты крышки подшипника;

— приподнять крышку верхнего подшипника;

— смазать верхний подшипник смазкой ЦИАТИМ-202

ГОСТ 11110-75 (по 10-15 g);

— собрать верхний подшипник (в последовательности,

обратной разборке).

8. 2. Периодически, через каждые 150 h эксплуатации,

производить проверку состояния коллектора и щеток электро-

двигателя, для чего:

а) снять крышку электродвигателя (разборка привода по

п. 8.1. подпункты а—д);

б) убрать щетки из гнезд щеткодержателей;

в) очистить коллектор и щеткодержатель чистой салфет-

кой, смоченной в бензине авиационном ГОСТ 1012-72, и про-

дуть сжатым воздухом;

16

 . •

г) измерить износ щетки. Остаточная высота щетки дол-

жна быть не менее 9 mm;

д) при необходимости (остаточная высота щетки менее

9 mm) заменить щетки;

е) установить щетки в гнезда щеткодержателя;

ж) произвести притирку щеток, для чего:

— наложить мелкозернистую шлифовальную шкурку

(абразивом вверх) на поверхность коллектора;

— протянуть шкурку в обе стороны, при вставленных в

щеткодержатель щетках, затем только в направлении враще-

ния коллектора. Щетка не. должна уменьшаться от притирки

более чем на 1 mm от первоначального размера;

з) продуть коллектор сжатым воздухом. Категорически

запрещается продувка кислородом;

и) собрать привод и установить в центрифугу;

к) замерить сопротивление изоляции между силовыми

контактами сетевой вилки и корпусом центрифуги. Сопро-

тивление изоляции должно быть не менее 2 MQ;

л) при сопротивлении изоляции менее 2 MQ повторить

работы по п. 8.2., подпункты а—к. Если после проведения

вышеперечисленных работ сопротивление изоляции не вос-

станавливается, необходимо поверхности, образующие зазор

между валом двигателя и траверсой, протереть тканевым

тампоном, смоченным бензином.

м) запустить электродвигатель на холостом ходу при по-

ниженной частоте вращения 3000—4000 min-

1

 и лроверить

искрение щеток. Искрение не должно превышать степени 2

по шкале ГОСТ 183-74.

8. 3. В случае попадания центрифугата внутрь рабочей

камеры центрифуги, необходимо:

а) открыть крышку центрифуги (рис. 2, поз. 13);

б) протереть сухой фланелью наружную и верхнюю по-

верхность стола центрифуги;

в) протереть ротор и рабочую камеру тампоном, смочен-

ным 3% раствором перекиси водорода, по ГОСТ 177-77 с до-

бавлением 0,5%' моющего средства, а затем тампоном, смо-

ченным 1% раствором хлорамина по ОСТ6-01-76-79. Тампоны

должны быть отжаты.

17

9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ

ИХ УСТРАНЕНИЯ

Наименование неисправ-

ности, внешнее проявле-

ние и дополнительные

признаки

Вероятная причина

Способ устранения

. неисправности

1. Центрифуга не вклю-. 1. Отсутствует напря- 1. Проверить наличие

чается. жение сети.

напряжения в сети.

2. Перегорела вставка 2. Заменить вставку

плавкая. плавкую.

3. Отсутствие контакта 3. Проверить схему:

в разъеме (рис. 2, контакты должны

быть надежно сое-

динены. Проверить

поз. 15);

отсутствие контак-

та щетки с коллек-

тором.

2. Повышенное искрение 1. Плохо пришлифов.а- 1

щеток и подгар кол-

лектора.

контакт щетки с

коллектором; при

необходимости за-

менить щетки.

Притереть щетки,

согласно указаниям

раздела 8.

2. Неплотное прилега- 2. Проверить нажатие

нпе щетки к коллек- пружины на щетку;

при необходимости

заменить пружину.

пы щетки.

тору.

3. Загрязнен коллек- 3. Протереть коллек-

тор,

тор чистой тряпкой,

смоченной бензином.

3. Электродвигатель пе-

регревается.

I. Перегрузка.

1. Проверить нагрузку

и режим работы;

проверить исправ-

ность центрифуги и

устранить

 неисправ-

ность.

18

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Центрифуга лабораторная медицинская ОПн-8

ШХ2.779.040 заводской №

. соответствует

ТУ5.375-4261-76 и признана годной для эксплуатации.

м. п.

Дата выпуска

Представитель ОТК

Представитель Госприемк

П. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ И УПАКОВКЕ

Центрифуга лабораторная медицинская ОПн-8

ШХ2.779.040 заводской № , подвергнута на

предприятии-изготовителе консервации и упаковке согласно

требованиям, предусмотренным документацией.

Дата консервации и упаковки

Срок консервации Консервацию и упаковку npoH3Bej

Центрифугу после консервации

и упаковки принял

12. ХРАНЕНИЕ

12. 1. Центрифуга в упакованном виде должна храниться

в закрытом помещении при температуре от минус 50 до плюс

40°С и верхнем значении относительной влажности воздуха

до 98% при +25°С.

12. 2. Воздух в помещении не должен содержать примесей,

агрессивных паров и газов.

12. 3. Во избежание действия на центрифугу последствии

резкого перепада температур (например, в зимнее время),

центрифуга до включения в работу должна быть выдержана

в распакованном виде внутри помещения в течение 4 h для

выравнивания температуры.

12. 4. Срок хранения центрифуги без переконсервации

1,5 года.

13. КОНСЕРВАЦИЯ, УПАКОВКА, РАСПАКОВКА

13. 1. Консервация.

13. 1. 1. ГТеред упаковыванием центрифуга обезжири-

вается и консервируется в чехол из полиэтиленовой пленки

с силикагелем-осушителем.

Вариант временной противокоррозионной защиты ВЗ-10.

по ГОСТ 9.014-78.

13. 2. Упаковка.

13. 2. 1. Упаковка центрифуги производится в ящик,

исключающий возможность механических повреждений, пря-

мого попадания атмосферных осадков и воздействия солнеч-

ной радиации при транспортировании и хранении.

13. 2. 2. Законсервированная центрифуга, запасные ча-

сти, принадлежности и эксплуатационная документация,

уложенные в чехлы из полиэтиленовой пленки, упаковывают-

ся в ящик.

13. 3. Распаковка.

13. 3. 1. После транспортирования в условиях отрица-

тельных температур, перед распаковкой, центрифуга должна

быть выдержана в нормальных климатических условиях в

течение 4 h.

13. 3. 2. Вскрыть ящик и распаковать:

вынуть крышку центрифуги;

освободить центрифугу от прижимающей планки;

извлечь центрифугу из ящика;

20

снять с центрифуги чехол и вынуть мешочки с силика-

гелем;

вынуть комплект запасных частей и принадлежностей;

произвести внешний осмотр;

после внешнего осмотра необходимо снять гайку (рис. 2,

поз. 16), предназначенную для стопорения привода при

транспортировании.

14. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

14. 1. Предприятие-изготовитель гарантирует:

а) получение всех характеристик, указанных в техниче-

ских условиях;

б) надежную и бесперебойную работу центрифуги при

условиях соблюдения потребителем правил транспортирова-

ния, хранения и эксплуатации, согласно паспорту;

в) безвозмездную замену деталей, вышедших из строя, до

истечения гарантийного срока по причине преждевременного

износа.

14. 2. Гарантийный срок устанавливается 18 месяцев со

дня ввода центрифуги в эксплуатацию, но не более 24 меся-

цев со. дня отгрузки с предприятия-изготовителя.

14. 3. Претензии по качеству и комплектности продукции

в период гарантийного срока предъявляются предприятию-

изготовителю:

а) претензии по некомплектности и бою изделий прини-

маются только от организаций, в адрес которых продукция

поступила непосредственно от предприятия-изготовителя;

б) претензии по качеству и скрытым дефектам изделия,

обнаруженным в процессе эксплуатации, предъявляются ор-

ганизациями-потребителями, в которых выявлены эти дефек-

ты.

14. 4. Предьявление претензии должно производиться н

строгом соответствии с требованиями инструкции «О порядка

приемки продукции производственно-технического назначении

и товаров народного потребления по качеству», утвержденной

постановлением Государственного арбитража при Совете Ми-

нистров СССР от 25 апреля 1966 года № П-7, не позднее

10-ти дней после составления акта с приложением докумен-

тов, согласно пункту 31 инструкции и гарантийного талона.

21

В случае отсутствия требуемых документов и гарантийно-

го талона, претензии предприятием-изготовителем не прини-

маются.

14. 5. Гарантийный срок хранения без переконсерва-

ции — 1,5 года.

14. 6. Сведения о рекламациях должны указываться в

таблице 4.

Дата выхо-

да из строя

и дата

предъявле-

ния рекла-

мации

Краткое содержание

рекламации

Т а б л и ц а . 4

Меры, принятые по

рекламации

22

15. ТРАНСПОРТИРОВАНИЕ

15. 1. Транспортирование центрифуг должно производить-

ся в закрытом транспорте (железнодорожных вагонах, контей-

нерах, закрытых автомашинах, трюмах и т. д.), при этом тран-

спортная тара с центрифугой должна быть надежно закреп-

лена с целью исключения возможности перемещения.

15. 2. Условия транспортирования в части воздействия

климатических факторов внешней среды должны соответство-

вать:

— температуре окружающего воздуха от минус 50°С до

плюс 50°С;

— верхнему значению относительной влажности воздуха

100% при +25°С.

23

ГАРАНТИЙНЫЙ ТАЛОН

На центрифугу лабораторную медицинскую типа

ОПн-8, заводской №

м. п.

Дата продажи центрифуги

198 г.

Дата приобретения центрифуги

м. п.

198 г.

При предъявлении претензий гарантийный талон

высылается в адрес предприятия-изготовителя.

Характер повреждения излагается в техническом акте.

м. п.

198 г.

720458, г. Фрунзе, ГСП, п/я В-2331

П р и л о ж е н и е.

Эпюры напряжений в контрольных точках.

27

28
