ЦЕНТРИФУГА ЛАБОРАТОРНАЯ КЛИНИЧЕСКАЯ ОПП-3. ПАСПОРТ ШХ2.779.03 ПС

ЦЕНТРИФУГА ЛАБОРАТОРНАЯ

КЛИНИЧЕСКАЯ ОПп-3

П А  С П О Р Т

ШХ2.779.03 ПС

ВНИМАНИЕ!

Перед эксплуатацией центрифуги необходим» изучить

насГ0ЯЩ5Ш паспорт.

Предприятие-изготовитель оставляет за собой право вно-

сить непринципиальные конструктивные и схемные изменения,

не ухудшающие качества и работоспособности центрифуги

без"внесения изменений в эксплуатационную документацию.

Перед началом работы выверните винты, поз. 14

(см. рис. 5). снимите крышку, поз. 7, и осторожно, не допуская

повреждения проводов, извлеките полиэтиленовые гильзы,

поз. 13, крепящие электродвигатель на период транспортиро-

вания.

Использование извлеченных гильз для центрифугирования

не допускается.

1. НАЗНАЧЕНИЕ ЦЕНТРИФУГИ

1. 1. Центрифуга лабораторная клиническая (рис. 1)

ОПн-3 (в дальнейшем центрифуга) является центрифугой

периодического действия, обычной переносной с частотой вра-

щения до 3000 об/мин (50 с~'), предназначенной для раз-

деления неоднородных жидких систем плотностью до 2 г/см

3

в поле центробежных сил.

1. 2. Центрифуга предназначена для применения в прак-

тике лабораторной клинической диагностики.

1. 3. Центрифуга должна, эксплуатироваться в закрытых

помещениях с искусственно регулируемыми климатическими

условиями при температуре окружающего воздуха от  + 1 0 до

+ 35°С (от 283 до 308 К) и верхнем значении относительной

влажности 80% при +25°С (298 К).

1. 4. Климатическое исполнение центрифуги УХЛ4.2.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2. 1. Максимальная частота вращения пробнркодержате-

ля (ротора), об/мин. 3000(50с-

1

).

Центрифуга обеспечивает установку частоты вращения

иробиркодержателя ступенями, об/мин. 1000, 1500 и 3000 со

световой сигнализацией, устанавливаемой ступени частоты

вращения.

2. 2. Центрифуга оснащена 10 местным пробиркодержа-

телем.

2. 3. Максимальный фактор разделения •— 1850.

Номограмма зависимости фактора разделения (Fr) от

частоты вращения (п) пробиркодержателя приведена на

рис. 2.

2. 4. Максимальный объем центрифугата, см

3

150.

2. 5. Питание центрифуги от сети переменного тока;

напряжением, В

220±22;

частоты, Гц

50±0,5.

з

3. СОСТАВ ЦЕНТРИФУГИ И КОМПЛЕКТ ПОСТАВКИ

3. 1. Центрифуга (рис. 3) состоят из следующих основных

частей:

а) основания (поз. 1);

б) пульта управления (поз. 2);

ч)

 переключателя частоты вращения (поз. 3);

г) привода с электродвигателем (поз. 4) и пробиркодер-

жагелем (поз. 5);

д) стола (поз. 6);

е) кожуха (поз. 7);

ж) крышки (поз. 8).

3. 2. Комплект поставки центрифуги в соответствии с ука-

занным в таблице 2.

Таблица 2.

Наименование

Обозначение документа

1. Центрифуга

Запасные части

2 Лампа ТН-0,2-2

цоколь 1-10/13

3 Вставка плавкая

ВПБ6-36

Принадлежности

4. Гильза

5. Гнльча

Эксплуатационная

документация

6. Паспорт

7. Паспорт к электро-

двигателю

Количество, шт.

111X2.779.039

ОД0.337 020ТУ

Ж)0.481 021 ТУ

L1IX8 236,010

111X8.236 014

ШХ2.779.039 ПС

дАО.000.889 ПС

3

2

20

20

1

1

I. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

о. поз.

с монтн р о ва ны вс е

коробчатую конструкцию

4. 1. Устройство.

4. 1. 1. На основании (рис.

основные части центрифуги.

Основание представляет собой

прямоугольной формы.

На передней части основания расположен пульт управле-

ния со световым табло, задаваемой ступени частоты враще-

ния —-1; 1,5 и 3 тысячи об/мин и сетевым выключателем

(поз. 10).

По обе стороны пульта управ.тения расположены две

вставки (поз. 12).

Па задней части основания расположен трсхпо.шцц<>ннип

переключатель частоты вращения (поз. 3).

Сбоку па основании располагается сетевой шпур (поз. l.

r

i).

К верхней части основания крепится стол (гю.ч. (>).

Электродвигатель (поз. 4) привода центрифуги с закреплен-

ным на нем десятпместным пробнркодержателем (поз. о) опи-

рается па резиновую диафрагму (поз. 9). Нижним концом

диафрагма закрепляется между основанием и столом. Такое

крепление позволяет электродвигателю самоустаиавливаться

в определенной плоскости при значительном дисбалансе и га-

сить вибрации.

Пространство, в котором вращается нробиркодержатель с

гильзами, закрыто кожухом (поз. 7), который образует рабо-

чую камеру. Кожух для удобства обслуживания при санобра-

ботке рабочей камеры имеет возможность откидываться, для

чего предварительно необходимо снять прозрачную крышку

(поз. 8), которой сверху закрывается рабочая камера.

4. 2. Принцип работы.

4. 2. 1. Принцип работы центрифуги основан на действии

центробежных сил на исследуемую неоднородную жидкую си-

стему, находящуюся в гильзах или пробирках.

Центробежные силы создаются при вращении пробирко-

держателя (ротора) с помощью электродвигателя.

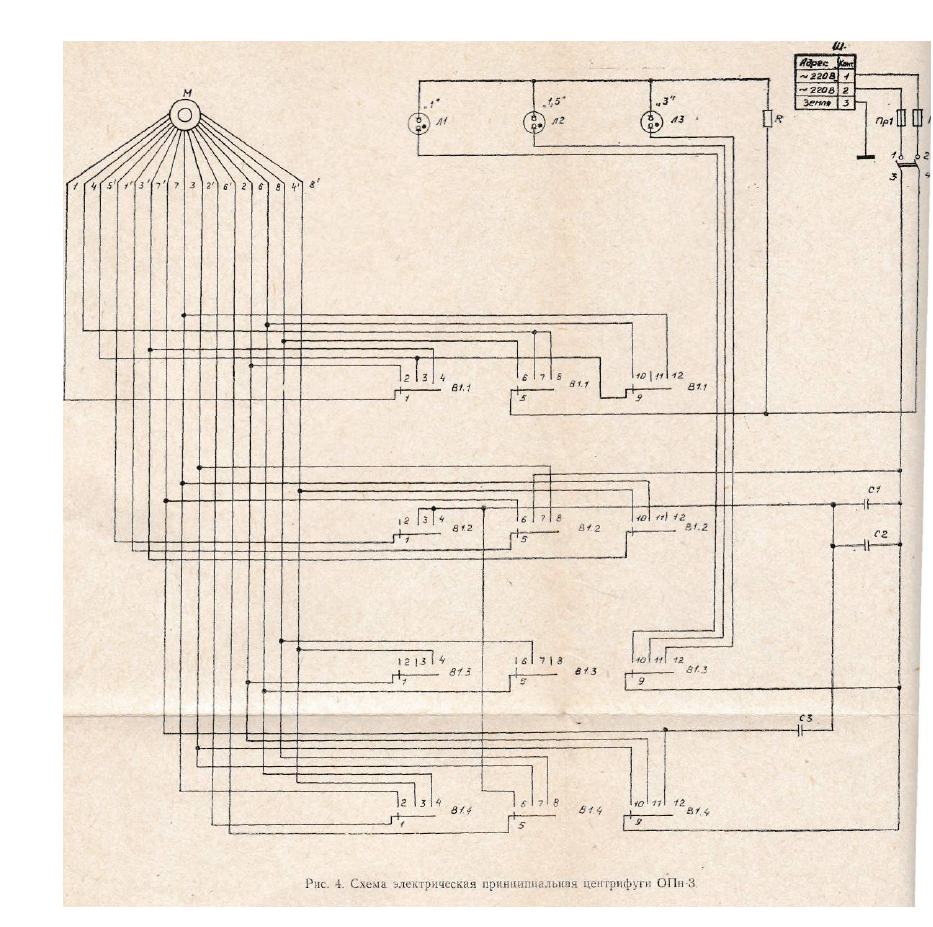

4. 2. 2. Электрическая принципиальная схема центрифуги

представлена на рис. 4.

Схема работает следующим образом:

напряжение сети через сетевой выключатель 132 подается па

переключатель В1 и далее на асинхронный трехскоростноп

электродвигатель М. В зависимости от положения переключа-

теля 131 изменяется число пар полюсов электродвигателя,

соответственно изменяется его частота вращения, о чем сигна-

лизируют световые индикаторы Л1, Л2 или ЛЗ.

От токов короткого замыкания и длительных перегрузок

по току схема центрифуги защищена вставками плавкими

Пр1, Пр2.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5.

 1.

 Категорически запрещается:

а) работать без прозрачной крышки при вращающемся

пробиркодержателе;

б) загружать пробиркодержатель центрифугатом свыше

150 см

3

;

в) работать с разностью масс более 2 г в диаметрально

противоположных гильзах или пробирках, заполненных цент-

рифугатом;

г) при работе со стеклянными пробирками, загружать их

центрифугатом плотностью более 1,5 г/см

3

;

д) применять нестандартные пробирки;

е) применять нестандартные вставки плавкие;

ж) открывать кожух во время вращения ротора;

з) переключать переключатель частоты вращения, не вы-

ключив сетевой выключатель.

5. 2. При протирании наружной поверхности центрифуги

не допускается наличие потеков раствора.

5. 3. Заземление центрифуги осуществляется, заземляю

щим контактом вилки сетевого шнура. Заземляющий контакт

розетки должен быть соединен с магистралью защитного за-

земления.

fi. ПОДГОТОВКА ЦЕНТРИФУГИ К РАБОТЕ

6. 1.

 Установить центрифугу на ровную горизонтальную

поверхность.

G. 2. Установить переключатель частоты вращения (рис. 3,

поз. 3) на нужную частоту вращения, при этом:

крайнее левое положение 1 (рис, 3, вид сзади)-- соответст-

вует 1000 об/мин (16,6 с-');

11

среднее положение 2—соответствует 1500 об/мин (25 с~');

крайнее правое положение 3—соответствует 3000 об/мин

(50 с"

1

)-

6. 3. Снять крышку центрифуги.
6. 4. Установить гильзы с центрифугатом в гнезда про-

биркодержателя.

6. 5. Закрыть крышку центрифуги.

П р и м е ч а н и е . При неполной загр\зке пробиркодержате.чя центри-

фуги каждую пару гильз пли пробирок, заполненных центрифугатом, рас-
полагать в диаметрально противоположных гнездах пробнркодержятеля.

7. ПОРЯДОК РАБОТЫ

7.

 1.

 Подключить центрифугу к питающей сети с помощью

сетевого шнура.

7. 2. Включить центрифугу нажатием на сетевой выклю-

чатель (рис. 3, поз. 10), находящийся на пульте управления,

при этом должен включиться световой индикатор, указываю-

щий значение установленной ступени частоты вращения.

Пробнркодержатель начнет вращаться и плавно выйдет на

заданную частоту вращения.

7. 3. По истечении требуемого времени центрифугирова-

ния выключить центрифугу нажатием па сетевой выключа-

тель.

7. 4. После полной остановки пробиркодержателя сиять

крышку и вынуть пробирки.

П р и м е ч а н и я : 1. При длительном перерыве в работе центрифуга

должна быть отключена от источника питания с помощью сетевого шнура.

2. Переключение частоты вращения электродвигателя производить

только после отключения напряжения питания сетевым выключателем

(рис. 3, поз. 10).

7. 5. Особенности работы. •

7. 5. 1. При установке гильз в пробиркодержатель необхо-

димо обеспечивать условие: разность масс диаметрально про-

тивоположных гильз, заполненных центрифугируемым мате-

риалом, не должна быть более 2 г.

7. 5. 2. Пробиркодержатель позволяет производить уста-

новку гильз конических или цилиндрических, а также сме-

шанную установку с обеспечением условия, что в диаметраль-

но противоположных гнездах должны устанавливаться гильзы

только одного типа.

12

7. 5. 3. При пользовании стеклянными пробирками,

последние должны устанавливаться в гильзы соответствую-

щей формы.

7. 5. 4. При пользовании стеклянными пробирками необ-

ходимо следить, чтобы плотность центрифугируемого мате-

риала не превышала 1,5 г/см

3

.

8.

 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8. 1. Периодически необходимо производить замену смаз-

ки подшипников электродвигателя, для чего:

а) приподнять кожух (рис. 5, поз. 1) на шарнирном соеди-

нении до упора, отвернуть винты (поз. 2) и спять с вала

электродвигателя пробиркодержатель (поз. 3);

б) отвернуть винты и снять крышку подшипника (поз. 4);

п) промыть подшипник (поз. 5) бензином авиационным

ГОСТ 1012-72;

г) смазать подшипник смазкой ЦИАТИМ-202 ГОСТ

11110-75 (по 10—15 г на подшипник);

д) закрыть и закрепить крышку подшипника;

е) установить и закрепить пробиркодержатель на валу

электродвигателя.

8. 2. Для смазки нижнего подшипника необходимо:

а) отвернуть ножки (поз. 6) и спять крышку (поз. 7);

б) отвернуть впиты и снять кожух электродвигателя

(поз. 8);

в) отвернуть гайки (поз. 9) крыльчатки (поз. 10) и сиять

крыльчатку с вала электродвигателя;

г) отвернуть и снять крышку подшипника (поз. 11);

д) промыть подшипник (поз. 12) бензином авиационным

ГОСТ 1012-72;

е) смазать подшипник смазкой ЦИАТИМ-202 ГОСТ

11110-75 (по 10—15 г на подшипник);

ж) закрыть и закрепить крышку подшипника;

з) произвести дальнейшую сборку электродвигателя и

центрифуги в последовательности, обратной разборке.

П р и м е ч а н и е . Перпую замену смазки иодншшшког, произвести че-

рез 100 ч. работы; последующие—через каждые 350 ч. работы.

13

8. 3. В случае попадания центрнфугата внутрь рабочей

камеры центрифуги необходимо:

а) приподнять кожух (рис. 3, поз. 7) до упора;

б) протереть сухой фланелью внутреннюю поверхность

кожуха и стола.

8. 4. Очистку и дезинфекцию центрифуги производить

путем протирания наружных поверхностей тампоном, смочен-

ным 3% раствором перекиси водорода ГОСТ 177-77 с добавле-

нием 0,5% моющего средства типа ЛОТОС или НОВОСТЬ, а

затем тампоном, смоченным 1% раствором хлорамина

ОС"! 6-01-76-79. Тампоны должны быть отжаты.

9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И

МЕТОДЫ ИХ УСТРАНЕНИЯ

Наименование неисправ-

ности, внешнее проявле-

ние п дополнительные

признаки

Вероятная причина

Метод устранения

1 Центрифуга не рабо- I. Отсутствует элект- 1. Проверить наличие

тает (пробнркодержа- роэпергия в цени электроэнергии

 в

гель-не вращается). источника питания. цепи источника пи-

тания.

2. Перегорела вставка 2. Заменить вставку

плавкая. плавкую.

2. Не горит световой ин Перегорела лампа. Замениib лампу,

дикатор на панели.

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Центрифуга лабораторная клиническая ОПн-3, завод-

ской №

 6'У^уК,

 ,, соответствует ТУ5.375-42$0-76

и признана годной для эксплуатации.

Дата выпуска

/С/С? • *&<~'

?

~-%.

м. п.

Представитель ОТ|(

16

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

11.

 1. Предприятие-изготовитель гарантирует:

а) получение всех характеристик, указанных в техниче-

ских условиях;

б) надежную и бесперебойную работу центрифуги при ус-

ловиях соблюдения потребителем правил транспортирования,

хранения и эксплуатации согласно паспорту;

в) безвозмездную замену деталей, вышедших из строя, до

истечения гарантийного срока по причине преждевременного

износа.

11.

 2. Гарантийный срок эксплуатации центрифуги — 18

месяцев со дня ввода в эксплуатацию, но не более 24 месяцев

со дня отгрузки с предприятия-изготовителя.

11. 3. Претензии по качеству н комплектности продукции

в период гарантийного срока предъявляются предприятию-

изготовителю;

а) претензии по некомплектности и бою изделий прини-

маются только от организаций, в адрес которых продукция

поступила непосредственно от предприятия-изготовителя;

б) претензии по качеству и скрытым дефектам изделия,

обнаруженным в процессе эксплуатации, предъявляются орга-

низациями-потребителями, в которых выявлены эти дефекты.

11. 4. Предъявление претензии должно производиться в

строгом соответствии с требованиями инструкции «О порядке

приемки продукции производственно-технического назначе-

ния и товаров народного потребления по качеству», утверж-

денной постановлением Государственного арбитража при Со-

вете Министров

 СССР

 от 25 апреля 1966 года № П-7, не позд-

нее

 10-ти

 дней после составления акта с приложением доку-

ментов, согласно пункту 31 инструкции и гарантийного талона.

В случае отсутствия требуемых документов п гарантийно-

го талона, претензии предприятием-изготовителем не прини-

маются.

17

12. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ

Центрифуга лабораторная клиническая ОПн-3

заводской №

 и'

}

 '- '^У

 • .подвергнута на предприятии-

изготовителе консервации согласно требованиям, преду-

смотренным документацией.

-'•3

TT

ft

 ' •'

 1

Y"

Дата консервации

 i'c

 ^

:

'

с

'.

Срок консервации

 [

t

, Л

 -,^

К о н с е р в а ц и ю  п р о и з в е д у ' * • •' '•• ••--•

 • • •>

М-

Центрифугу после (f ,.

консервации принял

13. СВЕДЕНИЯ О РАСПАКОВКЕ И РАСКОНСЕРВАЦИИ

13. 1. Снять крышку тары.

13. 2. Снять раму, крепящую центрифугу к основанию

тары.

13. 8. Снять центрифугу с основания тары.

13. 4. Снять с центрифуги чехол.

13. 5. Вынуть комплект запасных частей и принадлежно-

стей.

13. 6. Произвести внешний осмотр.

14. ХРАНЕНИЕ

14.

 1.

 Центрифуга в упакованном виде должна храниться

в закрытом помещении при температуре от минус 50 до плюс

40°С (от 223 до 313 К) с относительной влажностью воздуха

до 98% при 25°С (298 К).

14. 2. Воздух и помещении не должен содержать примесей,

агрессивных паров и газов.

18

14. 3, Во избежание действия на центрифугу последствий

резкого перепада температур (например, в зимнее время)

центрифуга до включения в работу в распакованном виде

должна быть выдержана внутри помещения не менее 4 ч для

выравнивания температуры центрифуги с температурой по-

мещения.

15. ТРАНСПОРТИРОВАНИЕ

15.

 1.

 Транспортирование центрифуг должно производить-

ся в закрытом транспорте (железнодорожных вагонах, кон-

тейнерах, закрытых автомашинах, трюмах и т. д.), при этом

транспортная тара с центрифугой должна быть надежно за-

креплена с целью исключения возможности перемещения.

15. 2. Условия транспортирования в части воздействия

климатических факторов внешней среды должны соответст-

вовать:

— температуре окружающего воздуха от минус 50 до плюс

50°С (от 223 до"323 К);"

— верхнему значению относительной влажности воздуха

100% при +25°С (298 К).

ГАРАНТИЙНЫЙ ТАЛОН

Ma центрифугу лабораторную клиническую типа

ОПи-3, заводской №

 (ХУ^-"^>

м.

 щ

Дата продажи центрифуги

198 г.

Дата приобретения центрифуги

м. п.

198 г.

При предъявлении претензии гарантийный талон

высылается в адрес предприятия-изготовителя.

Характер повреждения излагается в техническом акте.

м. п.

198 г.

С О Д Е Р Ж А Н И Е

Ст

Р

1. Назначение центрифуги

3

2. Технические характеристик»

3

>. Состав центрифуги и комплект поставки

8

•I. Устройство и принцип работы

У

Г). Указания мер безопасности

11

!i. Подготовка центрифуги к работе

11

7. Порядок работы

12

о. Техническое обслуживание

13

1). Характерные неисправности н методы их устранения 16

10. Свидетельство о приемке

10

11. Гарантийные обязательства

-

17

12. Свидетельство о консервации

18

13. Сведения о распаковке и расконсервации

" 18

1 1. Хранение

18

1Г). Транспортирование

- 19

Гарантийный талон

21

217.

1985-_Х.

Зик;13 № 12435.

Тираж 7000.
