МАНОМЕТРЫ, ВАКУУММЕТРЫ И МАНОВАКУУММЕТРЫ ПОКАЗЫВАЮЩИЕ СИГНАЛИЗИРУЮЩИЕ ДМ 2005Сг, ДВ 2005Сг, ДА 2005Сг, ДМ 2010Сг, ДВ 2010Сг, ДА 2010Сг. Руководство

МАНОМЕТРЫ, ВАКУУММЕТРЫ

И МАНОВАКУУММЕТРЫ

ПОКАЗЫВАЮЩИЕ СИГНАЛИЗИРУЮЩИЕ

ДМ 2005Сг, ДВ 2005Сг, ДА 2005Сг и

ДМ 2010Сг, ДВ 2010Сг, ДА 2010Сг

Руководство по эксплуатации

5Ш0.283.304 РЭ

1 НАЗНАЧЕНИЕ

Манометры, вакуумметры, мановакуумметры показывающие

сигнализирующие ДМ 2005Сг, ДВ 2005Сг, ДА 2005Сг и ДМ 2010Сг, ДВ 2010Сг,

ДА2010Сг, (в дальнейшем - приборы) предназначены для измерения

избыточного и вакуумметрического давления различных сред и управления

внешними электрическими цепями от сигнализирующего устройства прямого

действия.

По защищенности от воздействия окружающей среды приборы имеют исполнения:

а) по устойчивости к атмосферным воздействиям:

- обыкновенное;

- защищенное от попадания внутрь пыли и воды;

б) по устойчивости к воздействию агрессивных сред:

обыкновенное.

Контролируемые среды:

- неагрессивные некристаллизующиеся жидкости, газы и пары, в т.ч.

кислород.

2 ТЕХНИЧЕСКИЕ ДАННЫЕ.

2.1 Диапазон показаний приборов, кгс/см

2

:

ДМ2005СгиДМ2010Сг-от0до 1; 1,6; 2,5; 4; 6;10; 16; 25; 40; 60; 100;160;

250; 400; 600; 1000; 1600;

ДВ2005СГ и ДВ2010Сг - от-1 до 0;

ДА2005Сг и ДА2010Сг - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24.

Примечания

1 ДМ 2010Сг (ДА, ДВ) с осевым штуцером изготовляются от диапазона

показаний -0,1-0 МПа (-1-0 кгс/см

2

) до диапазона показаний 0 -60 МПа

(0-600 кгс/см

2

).

2 Приборы для экспорта изготовляются в единицах измерения давления

кПа и МПа.

2

2.2 1 Класс точности приборов:

ДМ2005Сг, ДВ2005Сг, ДА2005Сг-1,5;

ДМ 201 ОСг, ДВ 2010Сг, ДА2010Сг- 1 и 1,5.

2.3 '• Диапазон измерений избыточного давления от 0 до 75 % диапазона

показаний; вакуумметрического давления - равен диапазону показаний.

2.4J Диапазон уставок приборов: от 5 до 95 % диапазона показаний - для

диапазона измерений от 0 до 100 %; от 5 до 75 % диапазона показаний - для

диапазона измерений от 0 до 75 %.

Минимальный диапазон уставок  — 5 % диапазона показаний.

2.5 Сигнализирующее устройстю по подключению внешних цепей имеет

исполнение V по ГОСТ 2405-88, которое является базовым.

Сигнализирующее устройстю может изготовляться следующих исполнений:

Ш - два размыкающих контакта.

Левый указатель(тт)- синий, правый (max)- красный.

IV - два замыкающих контакта.

Левый указатель (min) - красный, правый (тах)-синий.

V - Левый контакт размыкающий (min), правый замыкающий (max)

Оба указателя синие.

VI-Левый контакт замыкаюищй (min), правьйршмыкаюший(гпж).

Оба указателя красные.

Примечание — В момент достижения стрелкой давления уставки левого или

правого указателя контакт размыкается (замыкается).

2.6 ! Параметры сигнализирующего устройства:

2.6.1 напряжение внешних коммутируемых цепей:

380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;

220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока.

Отклонение напряжений от номинальных значений от плюс 10 до минус 15 %

Частота переменного тока - (50 ±1) Гц

3

2.6.2 Разрывная мощность контактов для сигнализирующего устройства:

со скользящими контактами -10 Вт постоянного тока и 20 В.А переменного тока;

с магнитным поджатием контактов - 30 Вт постоянного тока и 50 В.А

переменного тока.

2.6.3 Значение коммутируемого тока:

для сигнализирующего устройства со скользящими контактами -от 0,02 до 0,5 А; для

сигнализирующего устройства с магнитным поджатием контактов-от 0,01 до 1 А;

2.7 Предел допускаемой основной погрешности срабатывания

сигнализирующего устройства, выраженный в процентах диапазона показаний,

должен соответствовать указанному в таблице 1.

Таблица 1

Наименование прибора

ДМ 2005Сг, ДВ 2005Сг, ДА 2005Сг,

ДМ 20ЮСг, ДВ 20ЮСг, ДА 20ЮС

Класс

точности

прибора

1,5

1

1,5

Предел допускаемой основной

погрешности срабатывания

сигнализирующего устройства, %

со скользящими

контактами

±2,5

±1,5

±2,5

с магнитным

поджатием

±4
±4
±6

2.8 Приборы устойчивы к воздействию температуры окружающего воздуха от

минус 50 до плюс 60°С .

2.9 Приборы устойчивы к воздействию вибрации с частотой 5-35 Гц,

амплитудой смещения 0,35мм в течение 1,5ч.

2.10

 По защищенности от проникновения твердых частиц, пыли и воды

приборы изготовляются в исполнении IP40 и IP53 по ГОСТ 14254-96.

2.11

 Масса приборов:

ДМ 2005Сг; ДВ 2005Сг; ДА 2005Сг - не более 1,6 кг;

ДМ 2010Сг, ДВ 2010Сг, ДА 2010Сг - неболее 1,0.

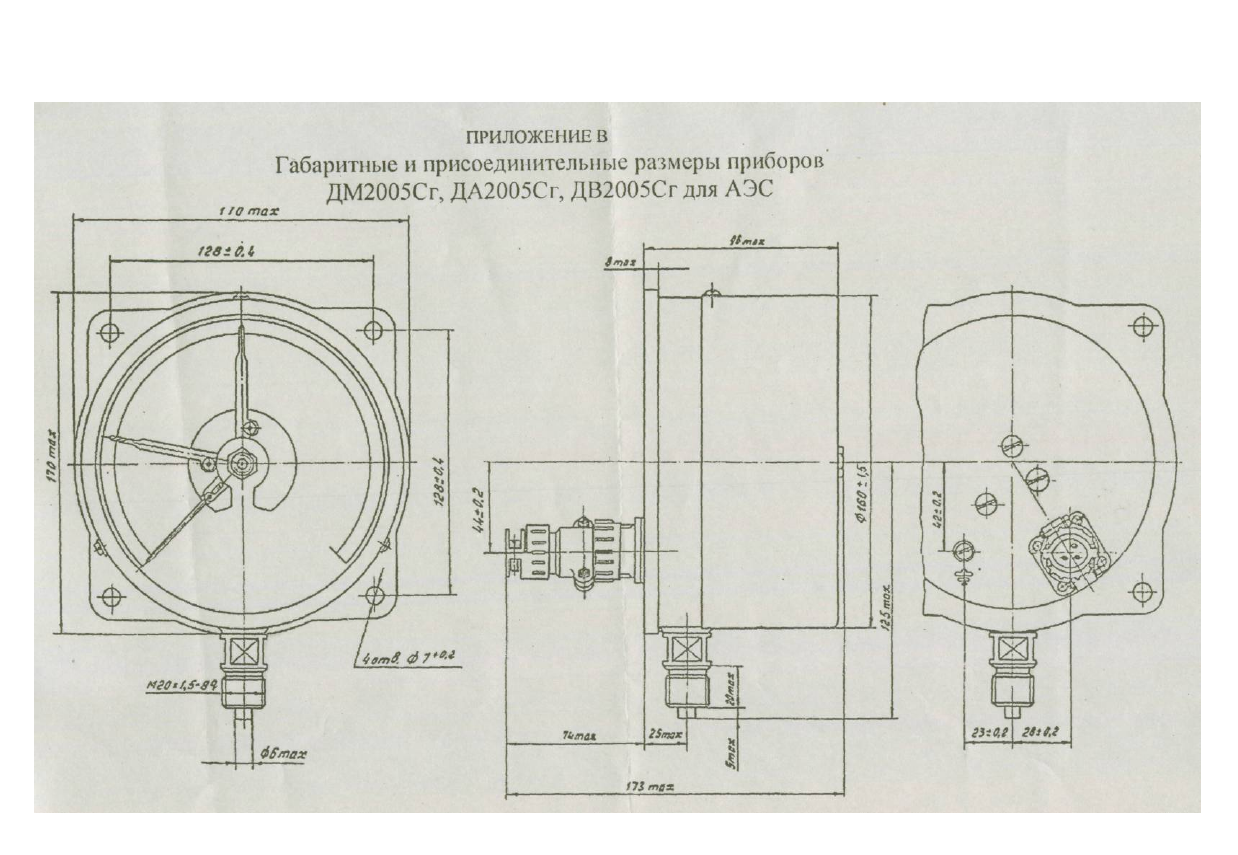

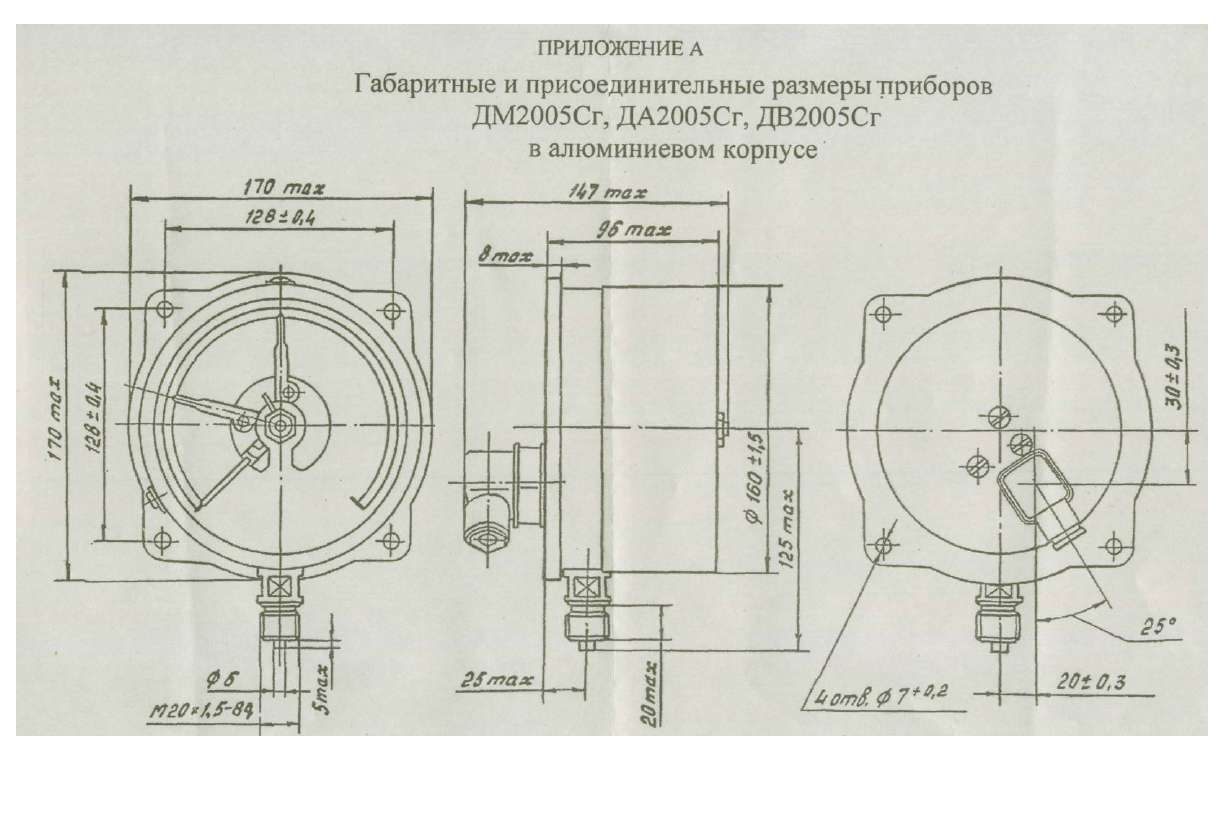

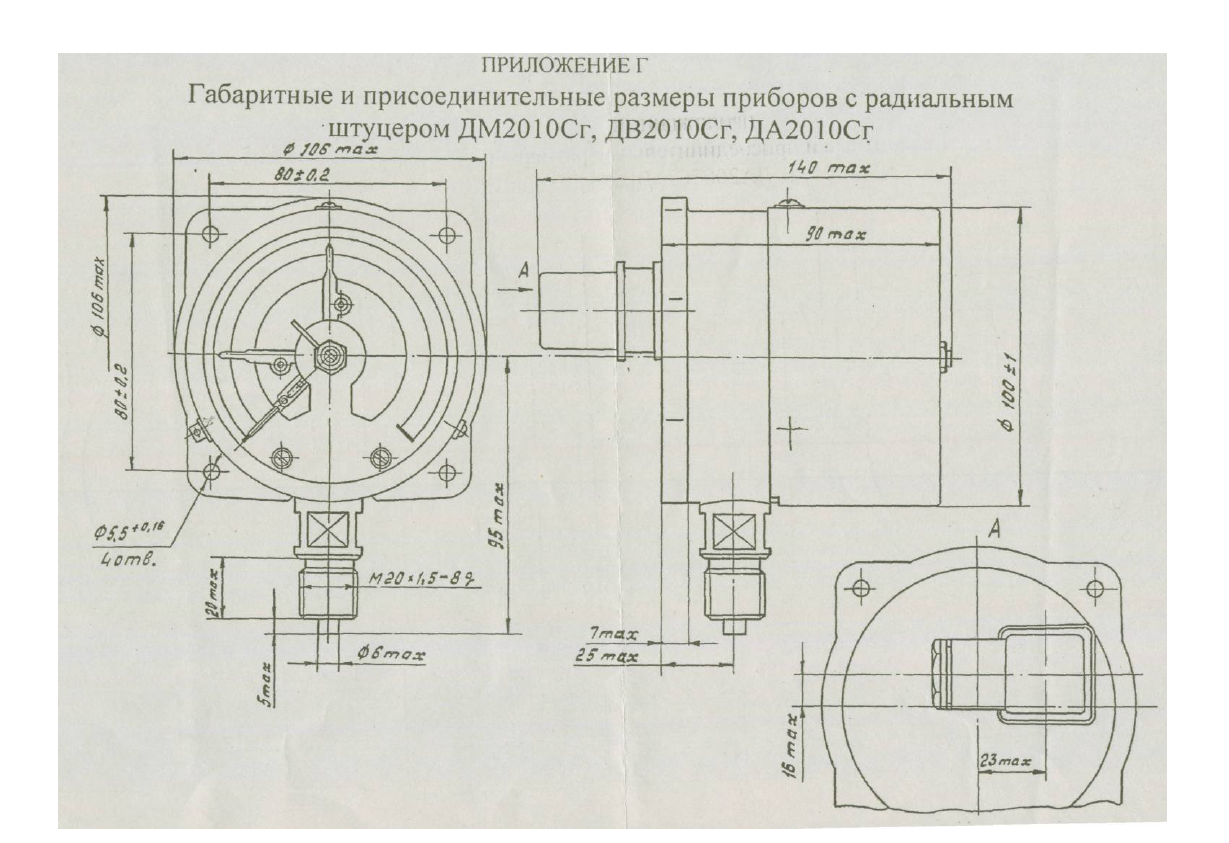

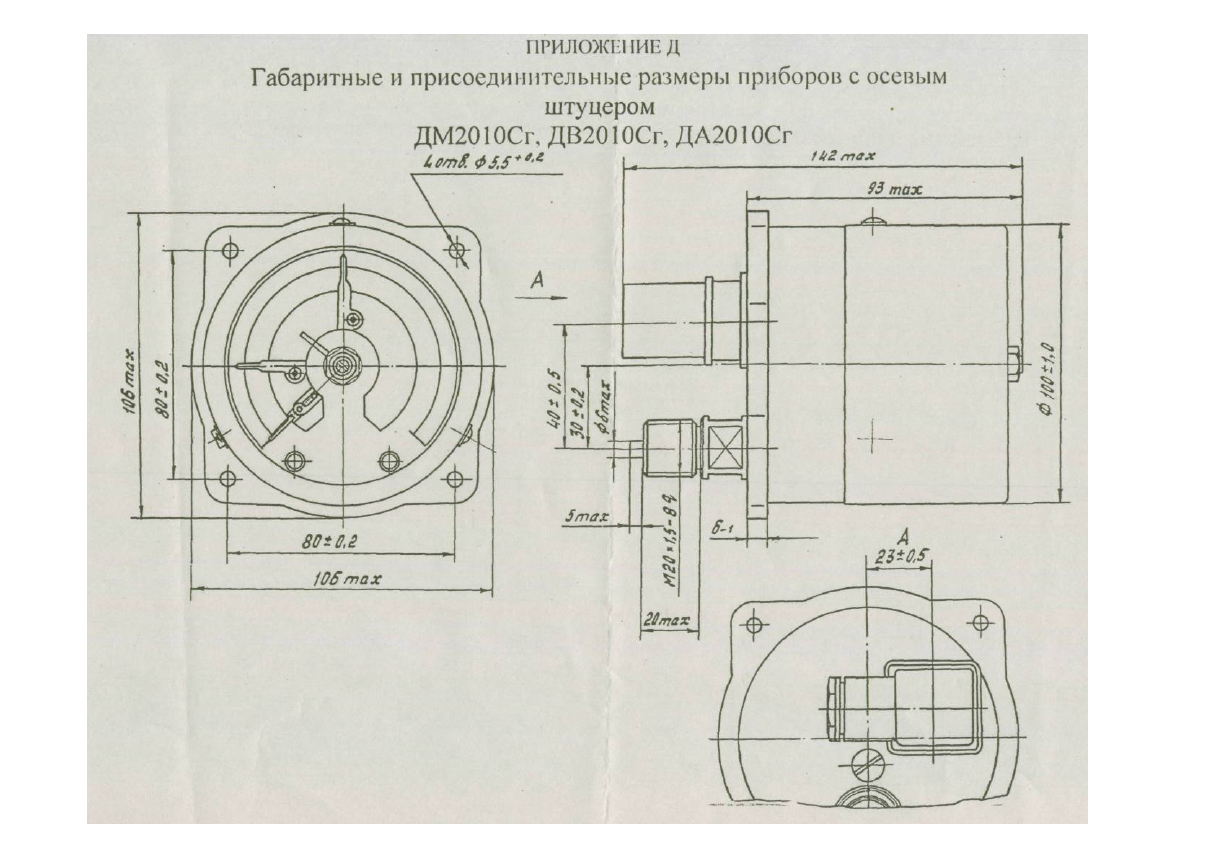

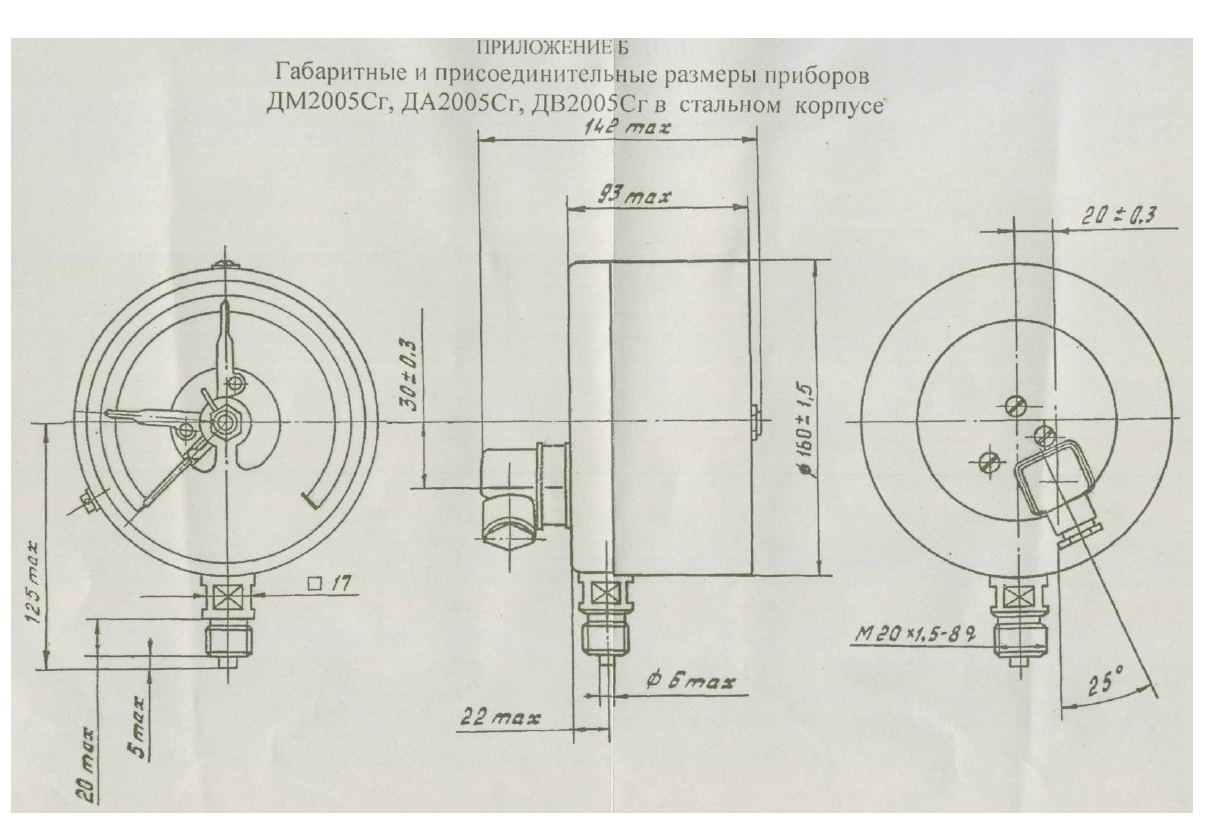

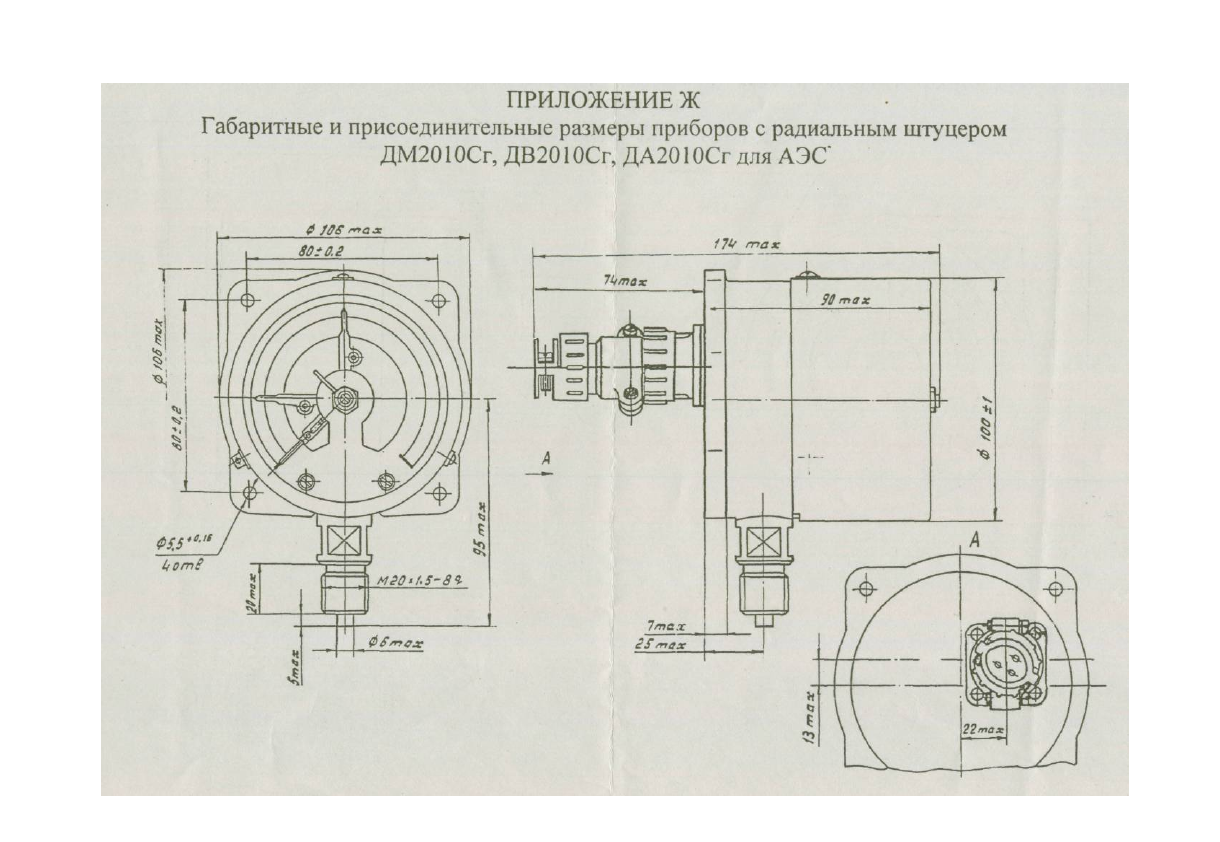

Габаритные и присоединительные размеры приборов должны

соответствовать указанным в приложениях А, Б, В и Г, Д, Ж.

4

3 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

3.1

 При монтаже и эксплуатации приборов необходимо соблюдать правила,

изложенные в документах:

"Общие правила техники безопасности и производственной санитарии для

предприятий и организаций машиностроения", разделы X, XV.

"Правила эксплуатации электроустановок потребителей"(5-е изд.) и

"Правила техники безопасности при эксплуатации электроустановок

потребителей"(4-е изд).

3.2 При эксплуатации корпус приборов заземлен. Размещение приборов при

монтаже должно обеспечивать удобство заземления и периодическую его

проверку.

3.3 При всех работах с приборами необходимо соблюдать следующие

основные меры предосторожности:

перед каждым включением прибора необходимо проверить его заземление

и исправность предохранителей в системе потребителя;

устранение дефектов, замена, присоединение и отсоединение приборов от

магистралей должно производиться только при полном отсутствии давления и

при отключении электрического питания.

3.4 Приборы, предназначенные для измерения давления кислорода, должны

быть проверены на отсутствие масла в измерительной полости прибора.

3.5 Категорически запрещается нагружать приборы давлением,

превышающим их верхние значения диапазона показаний, а также резко

включать и выключать давление.

3.6 Приборы должны храниться в системах, давление измеряемой среды в

которых изменяется со скоростью не более 10% диапазана показаний в секунду.

4 ХРАНЕНИЕ И МОНТАЖ

4.1 Упакованные приборы должны храниться в закрытых неотапливаемых

помещениях с естественной вентиляцией при температуре от минус 50 до

плюс 40 °С и относительной влажности до 98 % при 25 °С.

4.2 Монтаж и эксплуатация приборов должны производиться в

соответствии с действующими "Правилами устройства электроустановок"и

настоящим руководством по эксплуатации.

4.3 Присоединение приборов к источникам давления должно

производиться с помощью подводящих трубопроводов и накидных гаек.

4.4. В качестве уплотнения в месте соединения приборов с подводящей

давление магистралью необходимо применять прокладки из кожи, свинца,

мягкой меди или фибры.

4.5 Подключение к приборам электрической цепи производится

четырехжильным кабелем от 4 до 10 мм, согласно схеме внешних соединений

(приложение Е). Сечение жил может быть от 0,2 до 1,5 мм . Одна жила кабеля

служит для заземления. Электрическая цепь при подключении должна быть

обесточена.

4.6 Установка сигнальных указателей на требуемые отметки шкалы

осуществляется от руки путем вращения кнопки в узле настройки,

укрепленном на стекле, с помощью отвертки.

При необходимости, углубление в узле настройки после установки

указателей заполняется мастикой и пломбируется.

5 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

И МЕТОДЫ УСТРАНЕНИЯ.

Возможная

неисправность

Стрелка прибора

стоит неподвижно как

при спаде давления

так и при его

повышении.

Прибор не держит

давление.

Показ ывающая

стрелка

устанааливается на

все отметки шкалы с

опозданием.

Нет сигнала

"максимум" или

"минимум" или нет

обоих сигналов.

Вероятная

 причина

Засорился канал

штуцера или подводящая

давление магистраль.

Недостаточная

герметичность соединения

прибора с местом отбора

давления.

Показывающая стрелка

задевает за циферблат или

за сигнальные стрелки.

Неисправность

подводящего ток кабеля

или места соединения

кабеля с клеммной

колодкой.

Неисправность

электроконтактного

механизма

Метод

устранения

Прочистить канал

штуцера, сняв прибор с

объекта.

Продуть магистраль

сжатым воздухом.

Сменить прокладку

между штуцером и

посадочным местом.

Выправить стрелку.

Устранить неисправность

и проверить напряжение

на клеммной колодке.

Отре монтировать

элекроконтактный

механизм

После ремонта приборы подлежат поверке. Поверка приборов в процессе

эксплуатации проводится в соответствии с МИ 2124-90. Периодичность поверки -

1 год.

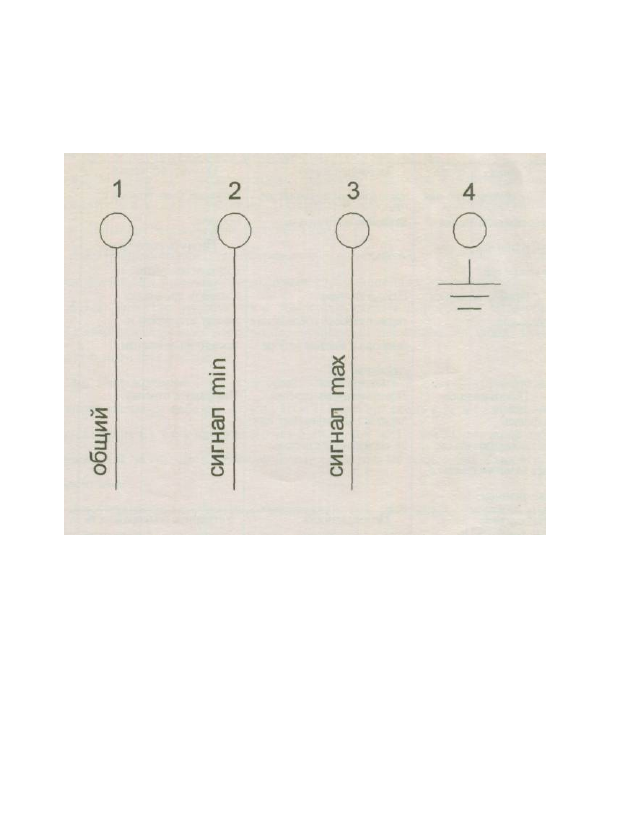

ПРИЛОЖЕНИЕ Е

СХЕМА ВНЕШНИХ СОЕДИНЕНИЙ ПРИБОРОВ

ФЕДЕРАЛЬНАЯ СЛУЖБА

ПО ЭКОЛОГИЧЕСКОМУ, ТЕХНОЛОГИЧЕСКОМУ И АТОМНОМУ НАДЗОРУ

РАЗРЕШЕНИЕ

№ РРС 00-40321

На применение

Оборудование (техническое устройство, материал):
Манометры, мановакуумметры и вакуумметры согласно перечню
в приложении к настоящему разрешению.

Код ОКП (ТН ВЭД): Согласно приложению.

Изготовитель (поставщик): ОАО "Манотомь"
(г. Томск, пр-т Комсомольский, 62.).

Основание выдачи разрешения: Техническая документация,
заключение экспертизы промышленной безопасности
ЗАО НТЦ "ТехноЭксперт" № 219-Д-2010 от 29.07.2010 г.

Условия применения:

1. Соблюдение требований законодательства Российской Федерации

в области промышленной безопасности.
2. Предоставление заказчикам технических паспортов, сертификатов,

руководств по эксплуатации, монтажу и техническому обслуживанию
оборудования.
