ЦЕНТРИФУГА ЛАБОРАТОРНАЯ МЕДИЦИНСКАЯ ОПн-8. ПАСПОРТ ШХ2.779.040 ПС

ЦЕНТРИФУГА ЛАБОРАТОРНАЯ

МЕДИЦИНСКАЯ ОПн-8

П А С П О Р Т

ШХ2.779.040 ПС

В Н И

Л И Н Е!

С О Д Е Р Ж А Н И Е

1. Назначение центрифуги

3

2. Технические характеристики

5

3. Состав центрифуги и комплектность

9

4. Устройство и принцип работы

10

5. Указания мер безопасности -

12

6. Подготовка центрифуги к работе

13

7. Порядок работы

14

8. Техническое обслуживание

15

9. Возможные неисправности и способы их устранения 17

10. Свидетельство о приемке

18

П. Свидетельство о консервации и упаковке

18

12. Хранение

19

13, Консервация, упаковка, распаковка .

19

14, Гарантии изготовителя

20.

15. Транспортирование

22

Гарантийный талон

•

23

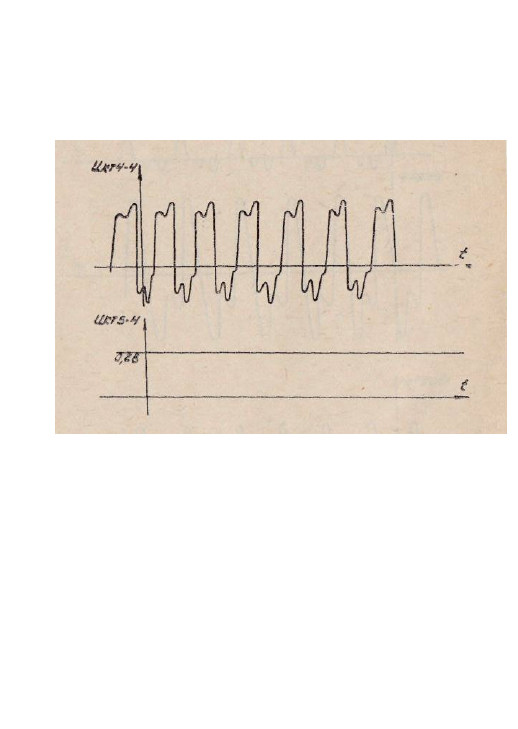

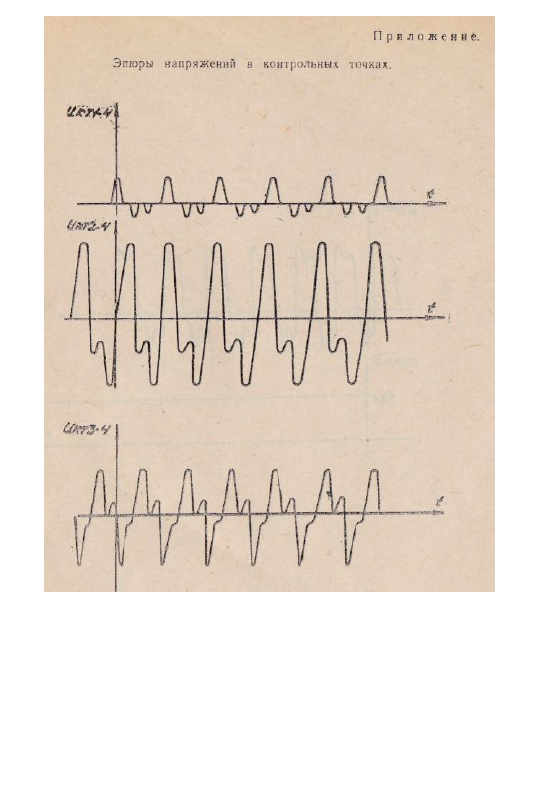

Приложение

25

217.

1992-VI.

Заказ

 Ш

 1598.

Тираж 0000.

Перед эксплуатацией центрифуги необходимо изучить

настоя щи и паспорт.

Предприятие-изготовитель осгаклясм

 лл

 собой право вно-

сить в конструкцию и электрическую схему центрифуги не-

значительные изменения, не ухудшающие качество и работо-

способности центрифуги, без внесения изменений :> эксплуата-

ционную документацию.

При подготовке центрифуги к работе транспортировочную

гайку поз. 16 (см. рис. 2) отвернуть, крышку закрепить вин-

тами, находящимися в той же упаковке.

1. НАЗНАЧЕНИЕ ЦЕНТРИФУГИ

1. 1. Центрифуга лабораторная медицинская (рис. 1)

ОПн-8 (в дальнейшем центрифуга) является центрифугой

лабораторной периодического действия, 'обычной, переносно

1

"!

с частотой вращения до 8000 min ', применяемой для разде-

ления неоднородных жидких систем в поле центробежных

сил.

1. 2. Центрифуга предназначена для использования

 а

практике клинической лабораторной диагностики и проведе-

ния исследований в области медицины и других областях.

1. 3, Центрифуга обеспечивает центрифугирование жид-

ких систем плотностью не более 2 g/cm

3

; при работе со стек-

лянными пробирками—жидких систем плотностью не более

1,5 g'/слт

3

.

1. 4. Условия эксплуатации центрифуги:

— температура окружающего воздуха от —j— 10 до +35°С;

— верхнее значение относительной влажности воздуха

80% при +25°С.

1, 5. Климатическое исполнение центрифуги УХЛ4.2.

2, Т Е X Н И  Ч F

 С

 К  И  Е



 X А Р А К

ТЕ

 Р  И  СТ И К  И

2. 1. Питание центрифуги от сети переменного тока:

— напряжением

(220±22) V;

— частотой

(50±0,5) Hz.

2. 2. Потребляемая мощность—но более 350V-A.

2. 3. Центрифуга оснащается ротором РУ 180Л

ТУ5.375-4172-78 и имеет следующие параметры:

максимальная рабочая частота вращения, 8000 min.-';

максимальный фактор разделения

6600;

максимальный объем цептрнфугата

180 ml.

П р и м е ч а н и я . : 1. При установке иемкривгиппшхся пробирок мак-

симальный объем уменып,:: и я на 25%.

2. Ротор РУ 180Л в ь.лтлект поставки центрифуги не входит, а по-

ставляется по самостоятельным лаказам, в устапин.ICHHO.M порядке.

3. Подробные технические чанные и правила -жсплуатап.ии ротора при-

m-дены в паспорте на ротор.

2. 4. Частота вращения ротора центрифуги регулируется

ступенчато в диапазоне от 1000 до 8000 mim

1

 через каждые

1000 mirv-

1

.

Допускаемое приведенное отклонение заданной частоты

вращения не должно быть более -J;10% от максимальной ра-

бочей частоты вращения.

2. 5. Время разгона ротора до максимальной рабочей ча-

стоты вращения, не более. 8 mill.

2. 6. Максимальное время непрерывной работы—не менее

180 mi п.

2. 7. Время перерыва после 180 min непрерывной работы

не менее 60 min.

2. 8. Центрифуга обеспечивает автоматическое отключе-

ние от сети 60-мниутным механизмом отсчета времени через

заданный интервал циклами, кратными—5 min.

2. 9. Неуравновешенность масс, центрифугируемых в диа-

метрально противоположных пробирках- не более 0,5 g.

2. 10. Габаритные размеры центрифуги- не более:

длина

285 mm;

ширина

305 mm;

высота

370 mm.

2. 11. Масса центрифуги с комплектом запасных частей—•

не более 18 kg.

2. 12. Сведения о содержании драгоценных материалов

приведены в таблице I, а цветных металлов—в таблице 2.

Сведения о содержании

Наименование

Золото

Диод КД 206В

Диод Д226Б
Диод КД209А
Тиристор триодныи

КУ202Н
Стабилитрон Д814А1

Транзистор КТ315Г
Транзистор КТ203Б

Серебро

Резистор СП5-3

Транзпстор KT2O3U

Диод КД 206В
Конденсатор М1)Л1
Тумблер Л'З

Микропереключатель

МП К)
Переключатель

ПГК-ППШ-А
Держатель вставки

плавкой ДВП8

Обозначение

ТТЗ.362.141 ТУ

ЩБЗ-362.002 ТУ1

aA0.336.469 ТУ

обозначение

1IIX6.673.558

111X6.673.558
111X6.673.558

УЖЗ.362.034 ТУ lillX6.673.558
а.\0.336.207 ТУ |ШХ6.673.558
/ККЗ.365.200 ТУ 1111X6.673.558

| 1ЦЫ0.336.001 ТУ 1111X6.673.558

О/КО.468.506 ТУ
ЩЫ0.336.001 ТУ
TT3.3iS2.MI ТУ

ОЖ0.1(12.1-17 ТУ

1.11X6.673.558
И 1X6.673.558
И 1X6.673.558

И 1X6.673.558

ЛП).360.407 ТУ 1П1Х6.673.558

0100.360.007 ТУ

ЛГО.360.20-1 ТУ

ШХ5.284.068

ШХ5.284.068

! ГаО.481.021 ТУ lliiX6.673.558

Сборочные

комплексы,

коли-

чество

Т а б л и и. а -1.

драгоценных материалов

единицы,

комплекты

количеств!»

в изделии

Масса

в 1 шт.,

0,0046
0.0016
0,0287

0,0518
0,0010
0,0008
0,0111

0,0138
0,0001
0,0304
0,1954
0,2334

0,2662

0,7492

0,0645

Масса

в изделии,

0,0046
0,0032
0,0287

0,0518
0,0010
0,0032
0,0222
0,1147

0,0138
0,0002

0,0304
0,3908

0,4668

0,2662

0,7492

2,0464

I IOMCP акта

Примечание

Т а б л и ц а  2 .

Сведения о содержании цветных металлов

Нан.меноБлнпе nisei ного

металла (сила на)

II его марка

Сплав алюминиевый АЛ 2

Латунь свинцовая «iIC-59-l

Латунь Л63

Медь Ml, MMI

Масса,

4280

40-

45

820

Куда входит

Корпус по:!. 1 (рис. 2)

Кожух поз. 8

Внутренняя панель пульта уп-

равления поз. 3

Корпус электропривода

 поз.

 5.

Вилка Се1евая, нал. осп п шес-

терик, привод ДСМ 0,2 элек-

трочасов.

Трансформатор, держатель

вставки плавкой, вилка сете-

вая, вставка плавкая, конден-

саторы.

Монтажные провода, сетевой

шнур, обмотки трансформато-

ра и электропривода поз. 5,

конденсаторы КПБ.

2. 13. Средний срок службы центрифуги до списания—

не менее 5 лет.

Установленный срок службы центрифуги не менее 2 лег.

2. 14. Центрифуга по требованию электрической безопас-

ности изготовлена по классу защиты 1 тип Н ГОСТ 12.2.025-76.

2. 1.1. Корректированный уровень звуковой мощности

центрифуги при измерительном расстоянии 1 m не превыша-

ет 83 (1ВА.

2. Hi. Наработка центрифуги па отказ, не менее 720 h.

Установленная безотказная наработка центрифуги, не

менее

'

 300

 h.

?,.

 СОСТАВ ЦЕНТРИФУГИ И КОМПЛЕКТНОСТЬ

Л.

 1. Центрифуга тина ОПн-8 (рис. 2) состоит из следую-

щих основных частей:

а) корпуса {поз. 1);

б) привода (поз. 2);

и) пульта управления (поз .3);

г) кожуха (поз. 8);

д) крышки (поз. 13).

-3. 2. Комплект поставки центрифуги в соответствии с ука-

занным в таблице 3.

Т а б л и ц а 3.

Наименование

документу

Центрифуга

Запасные части

2, BeiafKn плавкая

В1П,б 37

3, Щек;а к электро-

приводу ШХ6.330.068

Эксплуаiанионная

документация

4. Паспорт

ШХ2.779.040

О1О0.4К1 021 ТУ

ТУ16-ИЖВЦ. 011-89

ШХ2.779.040 ПС

Количество

1 шт.

2 шт.

2 шт.

1 зКЗ.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4. 1. Устройство.

4. 1. 1. На корпусе центрифуги: (рис. 2, поз.1) смонтиро-

ваны привод (поз. 2), пульт управления (поз. 3) и основание

(поз. 4).

4. 1. 2. Привод (поз. 2) центрифуги состоит из электро-

привода (поз. 5), конусного вала (поз. 6), датчика частоты

вращения и обратной связи (поз. 7). Привод, соединен с ко-

жухом (поз. 8) при помощи амортизирующих элементов.

4. 1*3. Пульт управления (поз. 3) состоит из переключа-

теля-задатчика частоты вращения, управляемого ручкой

(поз. 9), часового механизма (для автоматического задания

продолжительности работы центрифуги), управляемого руч-

кой (поз. 10), выключателя цепи питания центрифуги

(поз. 12) и выключателя часового механизма (поз. 11).

4. 1. 4. На основании центрифуги (поз. 4) смонтированы

элементы электронной схемы управления частоты вращения

и карман с вставками плавкими.

4. 1. 5. В рабочей камере па конусный вал (поз. G) уста-

навливается ротор. Рабочая камера центрифуги закрывается

прозрачной крышкой (поз. 13).

4. 2. Принцип работы.

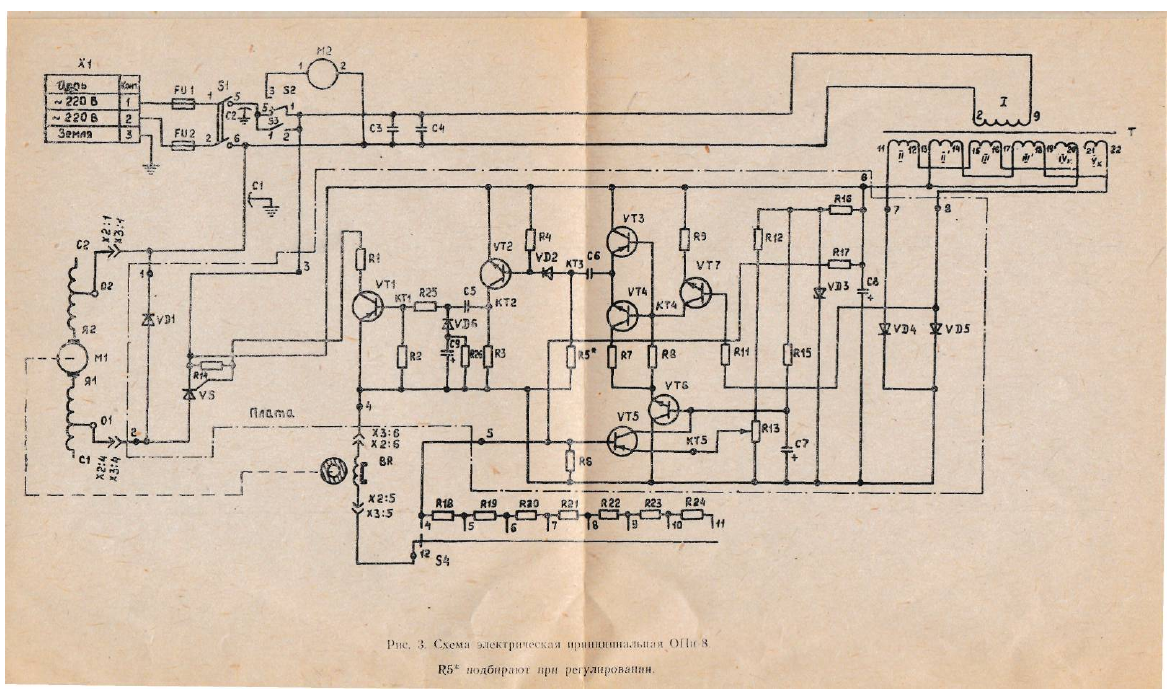

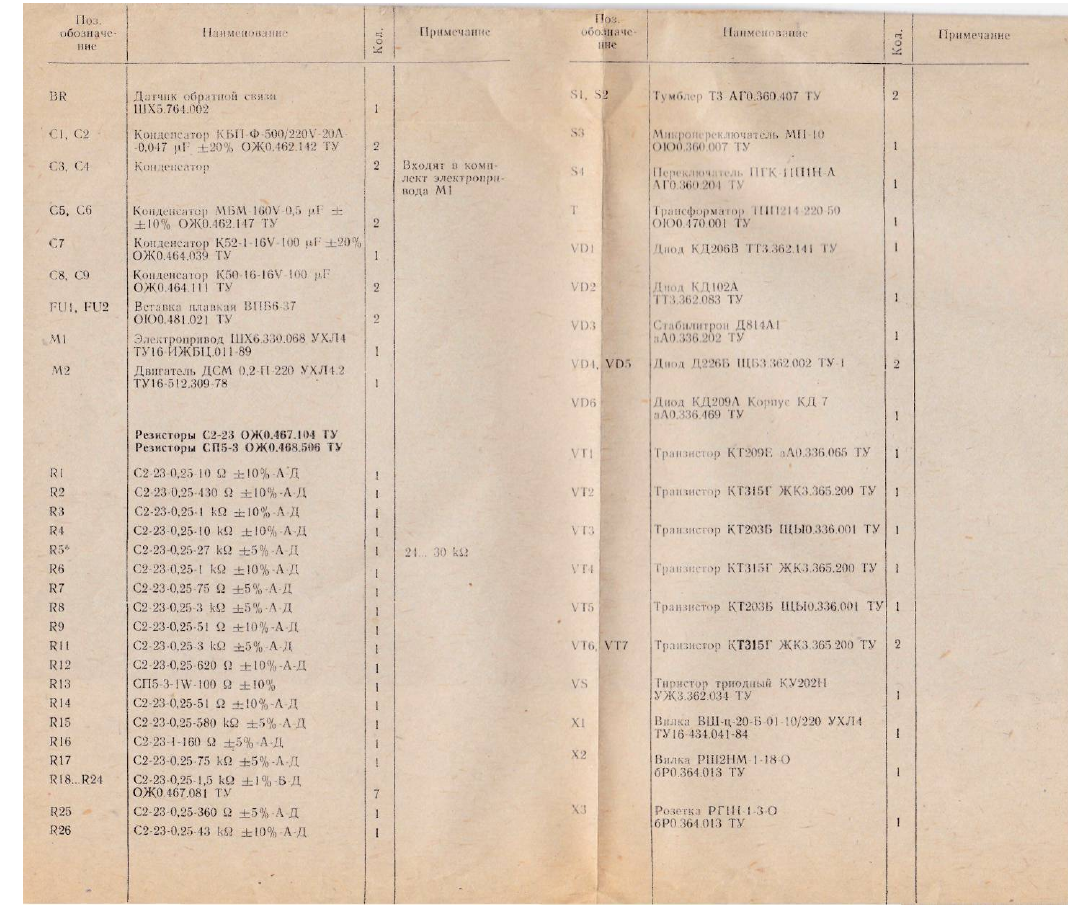

4. 2. 1. Электрическая принципиальная схема центрифуг»

ОПн-8 представлена па рис. 3.

Схема обеспечивает ступенчатое регулирование частоты

вращения ротора и стабилизацию частоты вращения на за-

данной ступени, автоматическое выключение центрифуги по

окончании каждого цикла (при работе с электрочасовым ме-

ханизмом).

Принцип работы электрической схемы центрифуги основан

на изменении угла управления тиристора в зависимости от

положения задатчпка частоты вращения при жесткой синхро-

низации с сетью и глубокой отрицательной обратной связи

угла управления тиристора по частоте вращения ротора.

4. 2. 2. Электрическая принципиальная схема центрифуги

(рис. 3) состоит из следующих основных частей:

1) универсального коллекторного электропривода Ml;

2) часового механизма с электрическим приводом Д12,

обеспечивающего автоматическое отключение электроприво-

да центрифуги по окончании цикла;

3) регулятора мощности на тиристоре VS;

10

Рис. 2. Общим вид центрифуги ОПн-8.

I—корпус; 2—привод; 3—пулы управления; 4 -основание; 5—электропри-

вод; 6—вал; 7--датчик; 8—кожух; 9—ручка; 10--- ручка; 11—выключа-
тель часов; 12—выключатель цепи питания; 13—крышка; 14—винт; 15—-

разъем; 16-—гайка; 17—крышка; 18—винт; 19—амортизатор; 20—винт.

4) блока питания электронной схемы па трансформато-

ре Т, диодах VD4, VD5, стабили троне YD3, конденсаторе 08;

5) генератора пилообразных импульсов с жесткой син-

хронизацией от сети па транзисторах YT3, YT4. VT7 и кон-

денсаторе 06;

6) усилителя -формирователя управляющих импульсов на

транзисторах VT1, VT2 п конденсаторе С5;

7) датчика обратной связи BR;

8) задатчнка частоты вращения (S-4, R18—R24), обеспе-

чивающего ступенчатое .задание частоты вращения ротора;

9) порогового усилителя обратной связи на транзисторе

VT5:

10) модулятора па транзисторе YT6 и конденсаторе С7.

При включении уентрифуги на выходе, усилителя-формирова-

теля появляются ИМПУЛЬСЫ, соответствующие максимальном

1

-."

углу управления тиристором VS. Б результате на электропри-
вод M1 подается небольшое напряжение, и ротор центрифу-
ги начинает плавно вращаться. По мере постепенного заряда
конденсатора С7 фаза управляющих импульсов смещается в
сторону уменьшения угла управлении тиристором, что вызы-

вает увеличение частоты вращения ротора центрифуги.

При достижении ротором установленной задатчпком ча-

стоты вращения, включается пороговый усилитель и управ-

ляющие импульсы сдвигаются в сторону увеличения угла уп-
равления тиристором VS, что вызывает уменьшение частоты
вращения ротора. В дальнейшем процесс повторяется, что
обеспечивает стабилизацию частоты вращения ротора при

заданном значении.

Отключение электропитапня центрифуги осуществляется

автоматически по истечении заданного цикла при работе с

электрочасовым механизмом, либо вручную с помощью сете-
вого выключателя S1, выведенного на пульт управления.

Примечание. !• Эпюры напряжении, измеренных в контрольных

точках, представлены в приложении.

5. УКАЗАНИЯ МБР

 БЕЗОПАСНОСТИ

5.

 1.

 Категорически запрещается;

а) работать па оборотах, превышающих максимальное

значение для данной центрифуги,

б) при работе со стеклянными пробирками устанавливать

частоту вращения ротора свыше 2000 ruin"

1

;

12

['•) работать с открытой крышкой центрифуги при враща-

ющемся роторе;

г) открывать крышку центрифуги до полной остановки

ротора;

д) загружать ротор цептрифугатом, обт.ем которого пре-

вышает значения, указанные в паспорте

1

;

е) работать с разностью масс диаметрально противопо-

ложных пробирок, заполненных цептрпф\ гатом, более 0,5 »•;

ж) применять самодельные проГжркп";
з) работать с гайкой (рис. 2, по;. 1(5), предназначенной

для стопорепня привода при транспортировании.

-"). 2. Заземление центрифуги осуществляется заземляю-

щим контактом вилки сетевого шпура. Заземляющий контакт
розетки должен быть соединен с магистралью защитного за-
земления.

К. ПОДГОТОВКА ЦЕНТРИФУГИ К РАБОТЕ

6. 1. Установить цситрпф\гу па ровную горизонтальную

плоскость.

6. 2. Установить крышку (рис. 2, поз,. Hi) па центрифугу:

вынуть впиты упакованные с ЗППом;

закрепить крышк\ винтами на кожухе (поз. 8).
(3. 3. Плотно насадить ротор па вал привода.
(). 4. Установить пробирки, заполненные цептрифугатом, в

гнезда ротора. Стеклянные пробирки устанавливать в роторе
с амортизатором под каждую пробирку.

П р и м е ч а н и я : 1. При пепилнип .чагрузке Центрифуги каждую пару

наполненных пробирок рнчме.'ц: и. и диаметрально противоположных гнез-

дах ротора.

2. При установке незакрывающихся пробирок, пробирки заполнить

па 75% максимального объема.

6. 5. Закрепить ротор па валу привода при помощи крыш-

ки ротора.

6. 6. Закрыть крышку центрифуги.
6. 7. Подключить сетевой шпур центрифуги к сети пере-

менного тока.

13

7. ПОРЯДОК РАБОТЫ

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7. I. При работе центрифуги с часами.

7. I. 1. Устаповить ручкой часового механизма (рис. 2,

поз. 10) (в дальнейшем—часы) требуемое время центрифу-

гирования с учетом времени разгона.

7. 1. 2. Выключатель часов (поз. 11) установить в поло-

жение включено, при этом па клавише будет видна красная

точка.

7. 1. 3. Установить задатчиком частоты вращения ротора

(поз. 9) требуемое число оборотов.

7. 1.4. Выключатель цепи питания (поз. 12) установить в

положение включено, при этом па клавише будет видна крас-

ная точка.

Ротор начнет вращаться через некоторое время (30...45 s)

и автоматически достигнет заданной частоты вращения.

7. 1. 5. После истечения заданного времени автоматичес-

ки отключается напряжение питания электропривода, и ротор

начнет останавливаться.

7. 1. 6. Выключатель цепи питания (поз. 12) установить г;

положение отключено.

7. 1. 7. После полной остановки ротора открыть крышку

(поз. 13) центрифуги, спять крышку ротора и вынуть про-

бирки.

7. 2. При работе центрифуги без часов.

7. 2. 1. Выключатель часов (рис. 2. поз. 11) установить

в положение отключено.

7. 2. 2. Установить задатчпк частоты вращения (поз. 9)

ротора в положение, соответствующее требуемой частоте вра-

щения.

7. 2. 3. Выключатель цепи питания (поз. 12) установить

в положение включено. Ротор разгонится до заданной часто-

ты вращения.

7. 2. 4. После истечения требуемого времени цептрнфу-

'гирования отключить центрифугу от сети выключателем

(поз. 12).

7. 2. 5. После полной остановки ротора открыть крышку

центрифуги, отвернуть крышку ротора н вынуть пробирки.

8. 1. Периодически, через каждые 600 h работы, необхо-

димо заменить смазку подшипников электропривода центри-

фуги (рис. 2), для чего:

а) открыт!) крышку (поз. 13);

б) спять ротор с вала (поз. (Г);

в) разъединить разъем (поз. 15), соединяющий электро-

привод со схемой управления, предварительно сняв пластину

на дне центрифуги;

г) отвернуть четыре впита (поз. 14);

д) снять привод (поз. 5);

е) произвести разборку, смазку и сборку нижнего под-

шипника электропривода, для чего:

— отвернуть винты крышки подшипника;

— спять крышку подшипника;

— смазать подшипник электропривода и подшипник, рас-

положенный в крышке, смазкой ЦИЛТИМ-202 ГОСТ 11110-75

(по 10—15 g);

— собрать нижний подпишите (в последовательности, об-

ратной разборке);

ж) произвести разборку, смазку и сборку верхнего под-

шипника электропривода, для чего:

— отвернуть винты (рис. 2, поз. 18), предварительно ос-

лабив винты (поз. 20);

— спять крышку (поз. 17);

— спять амортизатор (поз. 19);

— спять кожух (поз. 8);

— отвернуть крышку верхнего подшипника;

— приподнять крышку верхнего подшипника;

— смазать верхний потшиппик смазкой ЦИАТИМ-202

ГОСТ 11110-75 (по 10—15 g);

—• собрать верхний подшипник (в последовательности,

обратной разборке).

8. 2. Периодически, через каждые 150 h эксплуатации,

производить проверку состояния коллектора и щеток электро-

привода, для чего:

а) спять крышку электропривода (разборка привода по

н. 8.1. подпункты а—д);

б) убрать щетки из гнезд щеткодержателей;

в) очистить коллектор и щеткодержатель чистой салфет-

кой, смоченной в бензине авиационном ГОСТ 1012-72, и про-

дуть сжатым воздухом;

14

15

г) измерить износ щетки. Остаточная высота щетки дол-

жна быть не менее 9 мм.;

д) при необходимости ('остаточная нысота щетки- менее

9 mm) заменить щеткп;

е) установить щетки и гнезда щеткодержателя;

ж) произвести притирку щеток, дли чего:

-- наложить мелкозернистую шлпфопальную шкурку (аб-

разивом вверх) па поверхность коллектора;

•— протянуть шкурку в обе стороны, при вставленных в

щеткодержатель щетках, затем только в направлении враще-

ния коллектора. Щетка не должна уменьшаться от прнтпркп

более чем на I mm от первоначального размера;

з) продуть коллектор сжатым

 ВОЗДУХОМ.

 Категорически

запрещается продувка кислородом;

и) собрать привод и установить в центрифугу;

к) замерить сопротивление изоляции между силовыми

контактами сетевой вилки и корпусом центрифуги. Сопротив-

ление изоляции должно быть не менее 2 мегаом;

л) при сопротивлении изоляции менее 2 М

£2

 повторить ра-

боты по п. 8.2., подпункт!.! а- к. Если после проведения вы-

шеперечисленных работ сопротивление изоляции не восста-

навливается, необходимо поверхности, образующие зазор

между валом электропривода и траверсой, протереть ткане-

вым тампоном, смоченным бензином,

м)

 запустить

 электропривод на холостом ходу при пони-

женной частоте вращения 3000--4000 rain ' и проверить ис-

кренне щеток. Искренне не должно превышать степени 2 по

шкале ГОСТ 183-74.

8. 3. В случае попадания цептрпфугата внутрь рабочей

камеры центрифуги, пеобходпмо:

а) открыть крышку центрифуги (рис. 2, поз. 13);

б) протереть сухой фланелью наружную и верхнюю по-

верхность стола центрифуги;

в) протереть ротор и рабочую камеру тампоном, смочен-

ным 3% раствором перекиси водорода по ГОСТ 177-77 с до-

бавлением 0,5% моющего средства, а затем тампоном, смо-

ченным 1% раствором хлорамина по ОСТ6-01-76-79. Тампоны

должны быть отжаты.

9.

 ВОЗМОЖНЫЕ

 НЕИСПРАВНОСТИ И СПОСОБЫ

ИХ

 УСТРАНЕНИЯ

Наименование

юстн,

пне

впеппкч

ненепр

прояи че-

i дополнительные

нри.чн;;

КII

Вероятпая причин;!

Способ устранения

неисправности

1. Центрифуга не вклю- J. Отсутствует напря- !. Проверить наличие

чается. жеппе сети. напряжения в сети.

2. Перегорела вставка 2. Заменить 'вставку

плавкая. плавкую.

3. Отсутствие , контак-

та в разъеме (рис. 2,

поз. 15);

отсутствие , контак-

та щетки с коллек-

тором.

а. ) проверить схему:

кс-:: [акты должны

Г. и •.-,'. надежно сое-

лппены. Проверить

контакт щетки с

коллектором: при

необходимости за-

менить щетки.

2. Повышенное искренне 1. Плохо прншлпфова- 1. Притереть щетки,

щеток и подгар кол- ни щетки. ' согласно указаниям

лектора, раздела 8.

2. Неплотное прклега- 2. Проверить нажатие

пне щетки к коллек- пружины на щетку;

тору. при необходимости

заменить пружину;

3. Загрязнен коллек- 3. Протереть коллек-

тор, топ чистой тряпкой,

сноч-. ;:,r)i'i бензином.

3. Электропривод пере- 1. Перегрузка,

гревается.

1. Про';-.-рщь нагрузку

и режим работы,

проверить исправ-

ность центрифуги и

устранить неисправ-

ность.

16

17

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Центрифуга лабораторная медицинская ОПн-8

ШХ2.779.040 заводской №

/^Л^У ,

 соответствует

ТУ5.375-4261-76 и признана годной для эксплуатации.

Дата выпуска *

^"

"*"

Представитель ОТК

(

~-<!/~

12. ХРАПЕ

IE

12. 1. Центрифуга в упакованном виде должна храниться

в закрытом помещении при температуре от минус 50 до плюс

4О''С и верхнем значении относительном влажности воздуха

до 98% при +25°С.

12. 2. Воздух в помещении не должен содержать приме-

сей, агрессивных паров и газов.

12. 3. Во избежание действия па центрифугу последствий

резкого перепада температур (например, в зимнее время),

центрифуга до включения в работу должна быть выдержана

в распакованном виде внутри помещения'в течение 4 h для

выравнивания температуры.

12. 4. Срок хранения центрифуги без переконсервацин

1,5 года.

П. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ И УПАКОВКЕ

Центрифуга лабораторная медицинская О1!п-8

ШХ2.779.О40 заводской №

y^a^f

 • подвергнута на

предприятии-изготовителе консервации и упаковке согласно

требованиям, предусмотренным документацией.

Дата консервации и упаковки

Срок консервации

 ^>-.<&-

:

Консервацию it упакоику произвел

Центрифугу после консервации

н упаковки принял

SM. КОНСЕРВАЦИЯ, УПАКОВКА., РАСПАКОВКА

13. !. Консервация.

13. 1. 1. Перед упаковыванием центрифуга обезжиривает-

ся п консервируется в чехол из полиэтиленовой пленки с

сил и кг.] гелем-осушптеле м.

Вариант временной противокоррозионной защити ВЗ-10

по ГОСТ 9.014-78.

13. 2. Упаковка.

13. 2. 1. Упаковка центрифуги производится в ящик, ис-

ключающий возможность механических" по;;реждепнй, прямо-

го попадания атмосферных осадков и воздействия солнечной

радиации при транспортировании и хранепп;;.

13. 2. 2. Законсервированная центрифуга, запасные ча-

сти, принадлежности и эксплуатационная документация,

уложенные в чехлы из полиэтиленовой пленки, упаковывают-

ся в ящик.

13. 3. Распаковка.

13. 3. 1. После транспортирования в условиях отрица-

тельных температур, перед распаковкой, центрифуга должна

быть- выдержана в нормальных климатических условиях в

течение 4 h.

1.3. 3. 2.' Вскрыть ящик и распаковать:

вынуть крышку центрифуги;

освободить центрифугу от прижимающей планки;

извлечь центрифугу из ящика;

19

18

сиять с центрифуги чехол и извлечь мешочки с силнка-

гелем;

вынуть комплект запасных частей и принадлежностей;

произвести isneiiinin'i осмотр;

после внешнего ос\ннра необходимо спять ганку (рис. 2,

поз. 16), предназначенную для стопорепия привода при

транспортировании.

14. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

14. 1. Предприятие-изготовитель гарантирует:

а) получение всех характеристик, указанных в техниче-

ских условиях;

б) надежную и бесперебойную работv центрифуги при УС-

ЛОВИЯХ

 соблюдения потребителем правил транспортирования,

храпения и эксплуатации, согласно паспорту;

в) безвозмездную замену деталей, вышедших из строя, до

истечения гарантийного срока по причине преждевременного

износа.

14. 2. Гарантийный срок устанавливается 18 месяцев со.

дня ввода центрифуги в эксплуатацию, но не более 24 меся-

цев со дня отгрузки с предприятия-изготовителя.

14. 3. Претензии по качеству и комплектности продукции

в период гарантийного срока предъявляются предприятию-

изготовителю:

а) претензии по некомплектности и

маются только от организаций, в адрес

поступила непосредственно от предпрш

б) претензии по качеству

обнаруженным в процессе

оою изделии прпнн-

: которых продукция

пня-изготовителя;

н скрытым дефектам изделия,

эксплуатации, предъявляются

организацпямп-потреоителями, в которых выявлены эти де-

фекты.

14. 4. Предъявление претензии должно производиться . в

строгом соответствии с требованиями инструкции «О порядке

приемки продукции производственно-технического назначения

и товаров народного потребления по качеству», утвержденной

постановлением Государственного арбитража при Совете Ми-

нистров СССР от 25 апреля 1966 года № П-7, пе позднее

10-ти дней после составления акта с приложением докумен-

тов, согласно пункту 31 инструкции и. гарантийного талона.

В случае отсутствия требуемых документов н гарантийно-

го талона, претензии предприятием-изготовителем не прини-

маются,

14. 5. Гарантийный срок храпения без перекопсерва-

пни -- 1,5 года.

14. 6. Сведения о рекламациях должны указываться в

таблице 4.

Т а б л и ц я 4.

Дата выхо-
да из строя

и дата

предъявле-

ния рекла-

мации

Краткое содержание

рекламации

Меры, принятые по

рекламации

20

21

15. ТР А. Н С Г! О РТ ПРО ВАН И Е

15. 1. Транспортирование центрифуг должно производить-

ся в закрытом транспорте (железнодорожных вагонах, контей-

нерах, закрытых автомашинах, трюмах и т. д.), при этом тран-

спортная тара с центрифугой' должна быть надежно закреп-

лена с целью исключения возможности перемещения.

15. 2. Условия транспортирования в части воздействия

климатических факторов внешне:"] среды должны соответство-

вать:

— температуре окружающего воздуха от минус 50°С до

плюс 50°С;

— верхнему значению относительной влажности воздуха

100% при +25°С.

СП

О

ГАРАНТИЙНЫЙ ТАЛОМ

Па центрифугу лабораторную медицинскую типа

ОПп-8, заводской №

 V^^Jy

м. п.

Дата - продажи центрифуги

19 г.

Дата приобретения центрифуги

м. п.

19 г.

22

При предъявлении претензий гарантийный талон

высылается в адрес предприятия-изготовителя.

Характер повреждения излагается в техническом акте.

м. п.

19

720458, г. Бишкек, ГСП, приборостроительный завод

имена 50-летня Киргизской ССР.

25
