УСТАНОВКА ИНГАЛЯЦИОННАЯ СТАЦИОНАРНАЯ УИ-03. ПАСПОРТ тА2.933.040 ПС

ХАРЬКОВСКИЙ ЗАВОД ТОЧНОГО МЕДИЦИНСКОГО

ПРИБОРОСТРОЕНИЯ «ТОЧМЕДПРИБОР»

-

,  ! , ; •

УСТАНОВКА ИНГАЛЯЦИОННАЯ

СТАЦИОНАРНАЯ УИ-03

ПАСПОРТ

тА2.933.040 ПС

Харьков

Облполиграфиздат

1989

1. ОБЩИЕ УКАЗАНИЯ

1.1.

 Настоящий паспорт предназначен для ознакомления обслуживающего

персонала с установкой ингаляционной стационарной УИ-03 (в дальнейшем —

установкой), основными видами ее технического обслуживания для обеспечения

правильной эксплуатации. :

1.2. Для нормальной работы установки следует один раз в год проводить

се техническое обслуживание.

В случае неисправности установки с целью восстановления ее работоспособ-

ности производится текущий ремонт.

1.3. Установка обслуживается одним медицинским работником средней или

высшей квалификации.

К обслуживанию установки допускаются лица только после тщательного

ознакомления с настоящим паспортом и изучения устройства и работы установки.

2.

 НАЗНАЧЕНИЕ

2.1. Установка предназначена для лечения и профилактики заболеваний

верхних дыхательных путей и легких нагретыми высокодисперсными и низко-

дисперсными аэрозолями и электроаэрозолями жидких лекарственных веществ

(антибиотиков, щелочей, масел, минеральных вод и т. д.).

Установка обеспечивает автоматическую подачу аэрозоля в такт дыхания

пациента.

2.2. Установка применяется в ингаляториях и физиотерапевтических отделе-

ниях лечебно-профилактических учреждений, ингаляториях больниц, клиник

и профилакториев.

2.3. Установка предназначена для эксплуатации в закрытых помещениях при

температуре окружающего воздуха от 18 до + 35 °С, относительной влажности,

до 80% при тем'пературе 25 °С и атмосферном давлении от 84 до 106 кПа (от

630 до 800 мм рт. ст.).

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1. Производительность распылителя установки по жидкости при давлении

сжатого воздуха на входе в распылитель (150-

1 0

) кПа (l,5-

0

,i) кгс/см

2

:

при высокодисперсном генерировании, г/мин, не менее 0,5

при низкодисперсном генерировании, г/мин, не менее 1,0

3.2. Распылитель установки обеспечивает при давлении воздуха на входе

в распылитель (150-,

0

) кПа (1,5 -

0

-i ) кгс/см

2

 получение частиц аэрозоля по мас-

се от общего количества:

при высокодисперсном генерировании размером

от 1 до 10 мкм, %, не менее 75

свыше 10 до 5о мкм остальное

при низкодисперсном генерировании размером

от 1 до 10 мкм, %, не более 25

свыше 10 до 50 мкм остальное

3.3. Температура тепловлажного аэрозоля,

при приеме ингаляции, °С  4 0 ± 3

Температура регулируется (без подачи пара)

• в сторону понижения. При этом минимальная температура

не должна превышать, °С 35

3.4. Конвективный ток (производительность по

заряду), нА, не менее I

3.5. Напряжение, накопленное конденсатором

электрода распылителя, В, в пределах от 240 до 350

3.6. Блок питания обеспечивает при давлении

сжатого воздуха (150-ю ) кПа (1,5-оч) кгс/см

2

'

производительность по воздуху, л/мин, не менее ">5

1

0,1

10

от 0,1 до 2,5

от 10 до 250

30

150

10

1000

2000

3.7. Разрежение в выходном наконечнике

распылителя установки, при котором срабатывает

автоматическая подача аэрозоля, не более:

кПа

мм вод. ст.

3.8. Установка обеспечивает в конце вдоха

регулируемое избыточное давление величиной'

кПа
мм вод. ст.

3.9. Объем лекарственного вещества, заливаемого

в стакан распылителя, обеспечивающий

получение аэрозоля, см

3

, не менее

3.10. Объем стакана для лекарственного

вещества, см

3

, не менее

3.11. Объем стакана основания распылителя,

см

3

, не менее

3.12. Время установления рабочего режима

установки, мин, не более

3.13. Установленная безотказная наработка

установки, ч, не менее

Критериями отказов является несоответствие

установки требованиям пп. 3.1, 3.3, 3.5, 3.6, 3.7, 3.8.

3.14. Средняя наработка на отказ при условно-

непрерывной работе, ч, не менее

3.15. Средний срок службы установки до списания,

лет, не менее

За предельное состояние установки принимается

состояние, при котором годовая стоимость ремонта

превышает половину стоимости новой установки.

3.16. Установленный срок службы установки, лет, не менее

3.17. Напряжение питания установки от сети

переменного тока частотой 50 Гц, В

3.18. Полная мощность, потребляемая установкой, В • А, не более

3.19. Масса установки в полном комплекте

поставки, кг, не более

3.20. Габаритные размеры, мм:

1) блока питания (412X166X176);

2) блока респираторного (412X166X166); . .

3) распылителя 135X348X325;

'4) стола (892X490X1265).

3.21. Содержание драгоценных материалов, г:

Золото —0,01210

Серебро — 0,86104

4. КОМПЛЕКТНОСТЬ

4.1. В комплект поставки установки входят изделия и документы, пере-

численные в табл. 1.

Т а б л и ц а 1

220 + 22

220

100

Наименование

Обозначение

документа

Количе-

ство, шт

Примеча-

ние

Установка УИ-03, (без

указанных в таблице)

1. Блок питания

2

позиций 1-48,

тА2.933.040

тА5.087.097-02

П р о д о л ж е н и е  т а б л . 1

Наименование

Обозначение

документа.

Количе-

ство, шт

Примеча-

ние

2. Электрод

3. Шланг

4. Стол

5. Блок респираторный
6. Шланг

7. Фильтр

8. Трубка резиновая гофрированная

к наркозным аппаратам, размер 4

9. Распылитель (без позиций

 10-23,

указанных в таблице)

10. Наконечник

11. Корпус

12. Клапан выдоха

13. Штуцер

14. Распылитель

15. Стакан

16. Трубка

17. Трубка
18. Штуцер
19. Шпилька

20. Шайба 5

121. Гайка М5

 ',

22. Шайба

 5

Сменные, запасные части

и принадлежности

23. Стакан

24. Распылитель

(25. Измеритель температуры

26. Наконечник
27. Маска

28. Трубка ПМ 1/42 3,5x1,0'

длиной 0,25 м

29. Трубка ПМ 1/42 8,0x1,0

длиной 0,5 м

30. Трубка

31. Трубка

32. Мандрен

33. Стакан
34. Штуцер

35. Пенал

36. Вставка плавкая

ВПТ-6-9В или ВПТ6-9

37. Мембрана

38. Резиновая пружина

39. Фильтр

40. Колпачок

41. Колпачок

42. Трубка ПМ 1/42 3,5x1,0

длиной 1 м

rA5.510.017

тАб.450.066

тА6.124.074

тА5.897.051-01

тАб.450.065

TA5.886.043

ТУ 38.105559-81

rA5.889.041-01

TA8.652.662
TA8.037.204

rA5.890.099

TA8.652.762

TA5.889.040

тА8.210.264

rA7.867.065

TA7.867.C66

rA8.652.659

тЖ8.927.013

ГОСТ 11371-78

ГОСТ 5927-70

ГОСТ 6402-70

(приложе-

ние 4)

тА6.210.060 1

TA5.889.046 1

rA5.182.012 1

тА8.652.662 '5

Ml.00.01 3

тА7.867.070 1

тА7.867.071 1

ХЗН 141-0/1 4

тА8.210.264 1

TA8.652.665 2

ХЗН 140-0 1

ОЮО 481.021 ТУ 5

1-7410.174 4

145 ЧСН 635813 4

4-7719-046 16

тА7.850.043 1

ТА7.850.043-01 1

П р о д о л ж е н и е  т а б л . 1

Наименование

Обозначение

Документа

Количе-

ство, шт

Примеча-

ние

43. Колпачок
44. Воронка

45. Сифон пластмассовый

46. Шайба

47. Штуцер

48. Кнопка

Эксплуатационная документация

49. Паспорт

50. Методические указания по лечеб-

ному применению электроаэрозо-

лей

51. Сопроводительная техническая

документация на мембранный

компрессор типа КМ-6Б (с пас-

портом фирмы «Хирана» ЧССР)

тА8.656.165

TA8.654.014

ГОСТ 23412-79

ТА8.942.312-02

тА8.652.820

TA6.356.046

тА2-933040 ПС

№ 10-97/14-31

зт 23.03.1965 г.

397.959.500.640

5.

 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Установка (рис. 1) состоит из:

1) стола

 1;

2) ингалятора (рис. 2).

5.2. На столе расположены:

1) обрамление

 5

 (см. рис. 1) и кнопка гидравлическая

 3

 для удаления экссудата;

2) кронштейн

 2

 и ручка

 4

 для установки и регулировки по высоте распылителя

 6;

3) полка

 9

 для установки блока питания 7 и респираторного блока

 8.

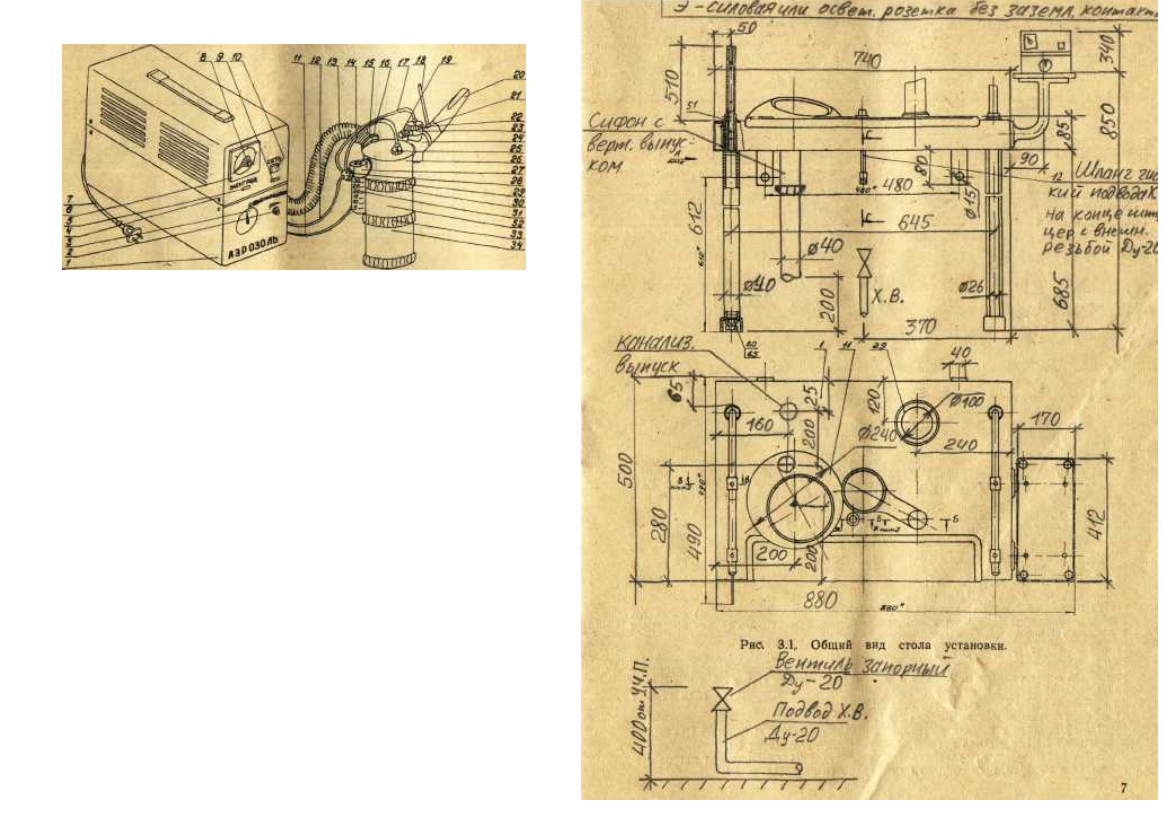

5.2.1. В крышке стола имеется обойма

 29

 (рис. 3.1) для установки банки

при ингаляции минеральными водами.

5.3. Ингалятор состоит из отдельных коммутируемых между собой функцио-

нальных блоков:

1) блока питания;

?.)

 респираторного блока;

3) распылителя.

5.4. Блок питания

 4

 (см. рис. 2) выполнен в виде прямоугольного корпуса,

внутри которого размещены компрессор, элементы электрической и пневмати-

ческой систем.

5.5. На переднюю панель корпуса блока питания

 4

 выведены следующие

органы управления и контроля:

1) световой индикатор

 10

 контроля включения сетевого напряжения выключа-

телем

 9;

2) розетка 5 для зарядки электрода

 8

 (рис. 5);

3) часы процедурные

 6

 (см. рис. 2) с циферблатом, отградуированным в мину-

тах от 0 до 30 мин, ручкой

 8,

 и стрелкой, предназначенные для включения

компрессора и установки времени процедуры.

5.6. На задней поверхности блока питания расположены:

1) колпачок, закрывающий доступ к держателю плавкой вставки;

2) сетевой шнур

 7

 со штепсельной вилкой для подключения блока питания

к электрической сети;

4

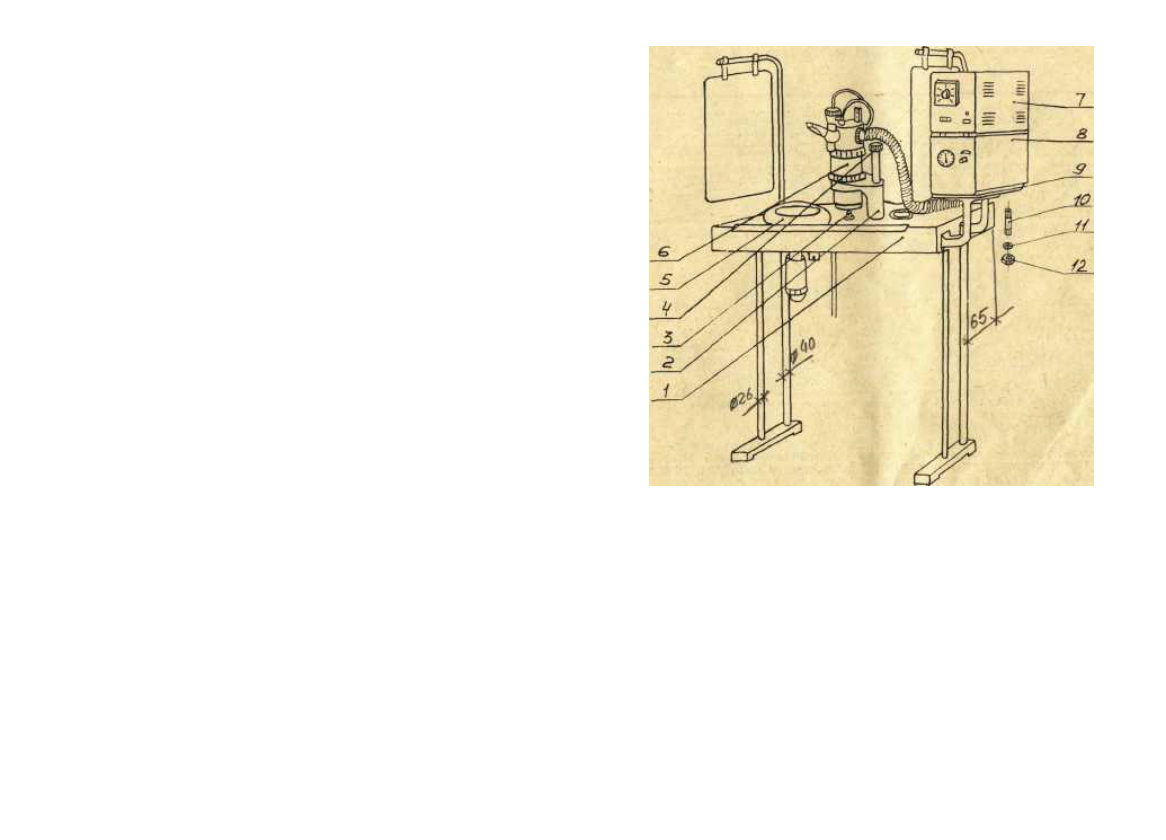

Рис. 1. Общий вид установки ингаляционной стационарной "УИ-03:

1—стол;

 2

 — кронштейн;

 3

— кнопка;

 4

 — ручка;

 5

 — обрамление; б—распыли-

тель;

 7

—блок питания;

 8 —

 респираторный блок;

 9

—'Полка;

 10

 — шпилька М5;

11

 — шайба;

 12

 — гайка М5.

3) гнездо для подключения вилки шнура

 11;

4) штуцер для подсоединения трубки респираторного блока.

5.7. Респираторный блок

 1

 выполнен в виде прямоугольного корпуса, внутри

которого размещены элементы пневматической системы.

5.8. На переднюю панель респираторного блока выведены:

1) ручка

 2

 регулировки давления в дыхательном контуре;

2) указатель давления медицинский

 3

 для контроля давления в дыхательном

контуре.

5.9. На задней стенке респираторного блока расположены:

1) разъем пневматический для присоединения трубки от блока питания;

2) разъем пневматический для присоединения трубки

 12;

 •

3) патрубок для присоединения трубки

 13;

 •

4) патрубок для присоединения фильтра.

5.10. На верхней части корпуса респираторного блока расположены пласти-

ны с пазами для установки и закрепления блока питания.

Рис,. |2. Общий вид ингалятора установки:

/ — блок респираторный; 2 — ручка;

 3 —

 указатель давления медицинский;

 4 —

блок питания; 5 — розетка; б—часы процедурные;

 7

—сетевой шнур- 5 — ручка-

9 —

 выключатель;

 10 —

 индикатор; // — шнур;

 12, 13, 14 —

 трубка;

 15 —

 гайка;

16—

 кран; /7 —трубка;

 18 —

 термометр;

 19 —

 колпачок;

 20 —

 наконечник;

 21—

тройник;

 22 —

 гайка;

 23 —

 клапан выдоха;

 24 —

 корпус;

 25 —

 форсунка;

 26 —

корпус;

 27 —

 распылитель;

 28—

(гайка;

 29 —

 тройник;

 30 —

 гайка;

 31 —

 стакан

для лекарственного вещества;

 32 —

 нагреватель; 33—гайка;

 34 —

 основание.

5.11. Распылитель конструктивно выполнен в виде цилиндрического нагрева-

теля

 32,

 укрепленного на основании

 34

 гайкой

 33.

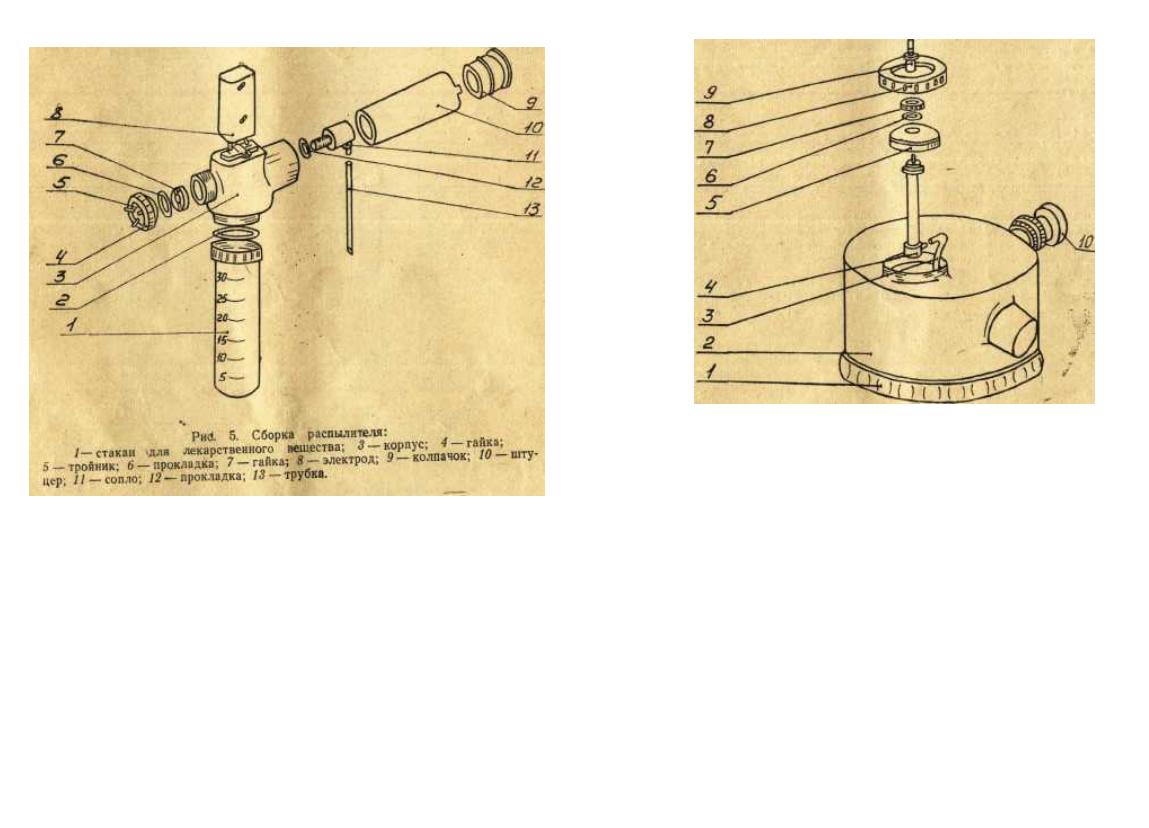

5.12. Внутри нагревателя

 32

 размещены:

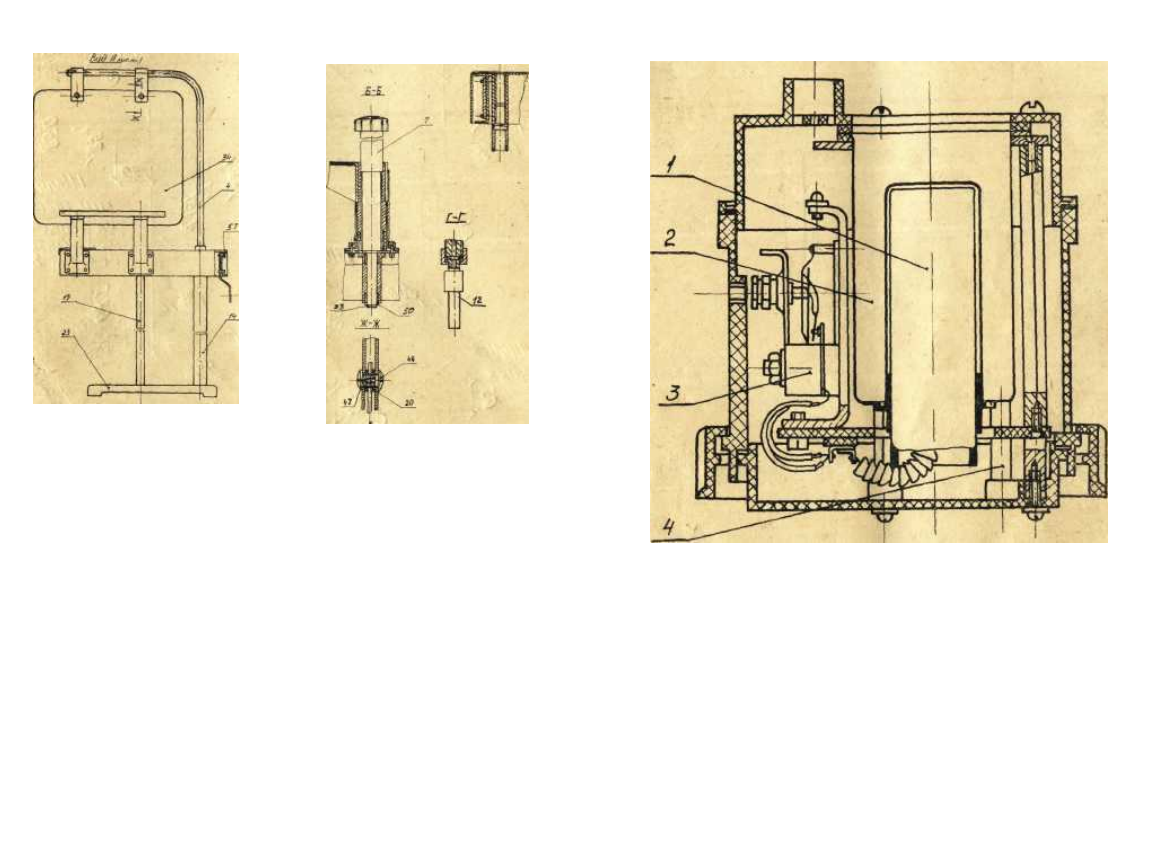

1) нагревательный элемент / (рис. 4), обеспечивающий нагрев стакана

 2;

2) терморегулятор 3, защищающий распылитель от перегрева.

5.13. Нагреватель

 32

 (см. рис. 2) гайкой

 33

 соединен с корпусом

 26.

5.14. К корпусу

 26

 присоединены: -

1) распылитель

 27

 со стаканом для лекарственного вещества

 31

 и тройником

 29;

2) кран

 16,

 позволяющий регулировать гайкой

 15

 температуру аэрозоля. Регули-

ровка осуществляется поворотом гайки

 15

 по часовой или против часовой стрел-

ки, тем самым изменяется площадь перекрываемого отверстия;

3) форсунка

 25

 для распыливания воды, подсасываемой из полости основания

 34;

4) корпус

 24

 (см. рис. 2) с регулируемым клапаном выдоха

 23,

 необходимым для

создания сопротивления на выдохе. Регулировка сопротивления осуществляется

поворотом колпачка

 19

 по часовой или против часовой стоелки;

5) тройник

 21

 с термометром

 18

 для контроля температуры аэрозоля;

6) наконечник

 20

 или лицевая маска.

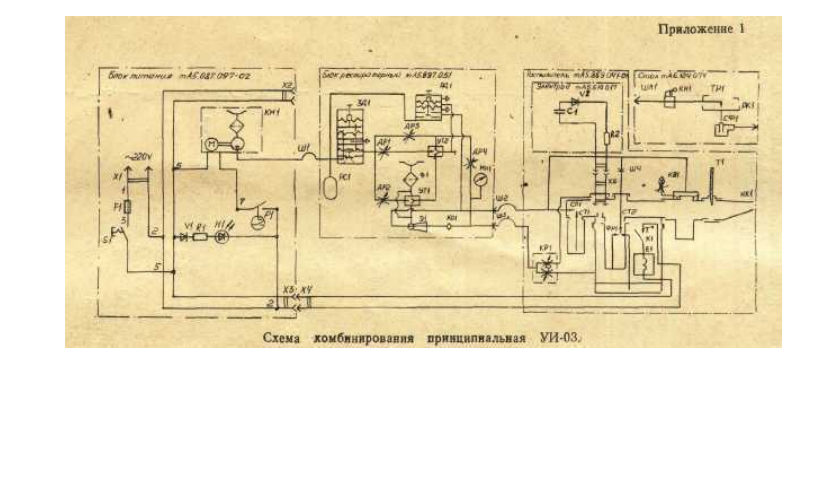

5.15. Принцип работы установки представлен на принципиальной схеме,

приведенной в приложении 1.

Установка работает следующим образом (приложение 1,2).

Сжатый воздух от компрессора КМ1 через штуцер Ш1 поступает на задат-

чик давления ЗД1, ресивер РС1 и реле давления РД1.

Стабилизированный сигнал с задатяика ЗД1 через пневмосопротивления

ДР1, ДР2 и ДРЗ поступает на усилитель турбулентный УТ1 и УТ2.

Пневмосапротивления ДРЗ и ДР4 обеспечивают настройку давления в уп-

равляющем канале усилителя УТ2.

Выходное давление с усилителя УТ1 поступает- в канал управления усили-

теля УТ2, поэтому давление на его выходе и в мембранной камере РД1 отсут-

ствует.

\

JtL

Рис 3.2. Общий вид стола установки.

При вдохе пациентом воздух из атмосферы через фильтр Ф1, усилитель УТ1,

эжектор Э1, обратный клапан КО1, кран КР1 и нагреватель Е1 поступает в ды-

хательный тракт.

Проходя через усилитель УТ2, поток воздуха, образованный при вдохе

пациентом, турбулизует питающую струю усилителя, поэтому исчезает давление

в управляющем канале усилителя УТ2 и появляется давление питания в мем-

бранной камере реле РД1. Результирующее усилие перемещает жесткий центр,

реле РД1 открывается и воздух от компрессора поступает:

1) в газовое сопло эжектора Э1;

2) в газовое сопло ОП1, через штуцер ШЯ

При истечении воздуха из сопла СП1 в жидкостном канале (сопла) создается

разрежение, под действием которого лекарственное вещество по трубке поступает

в сопло СП1 и распиливается;

3) на форсунку ФР1, в которую под действием разрежения подсасывается ди-

стиллированная вода из полости основания и распыливается. Поток аэрозоля

ударяется о внутреннюю поверхность стакана нагревателя СТ2 и образовавшиеся

пары воды попадают в камеру распиливания, а не испарившаяся вода стекает

по трубке стакана СТ2 в полость основания;

4) на регулируемый клапан выдоха КВ1.

Поток воздуха с выхода эжектора Э1 через клапан КО1, штуцер ШЗ посту-

пает в кран,КР1, с выхода которого — в полость нагревателя Е1.

Тепловая энергия, выделяющаяся в нагревателе Е1, обеспечивает нагрев ста-

кана СТ2 и воздуха, проходящего по поверхности нагревателя Е1,

8

Рису 4. Нагреватель:

1 — нагревательный элемент;

 2

 — стакан;

 3

 — терморегулятор;

 4

 — трубка.

В полости распиливания аэрозоль лекарственного вещества смешивается

с паром, выходящим из стакана нагревателя СТ2, и воздухом, подсасываемым

из нагревателя Е1.

В столе установки расположено устройство смыва.

При нажатии кнопки КН1 вода из водопроводной магистрали по шлангу

ШЛ1 поступает в трубку ТР1, из которой под давлением попадает на дно рако-

вины РК1 и, смывая экссудат, стекает в канализационный сток.

Рис. ,6. Сборка форсунки паровой:

/—гайка;

 2

 — корпус; 3 —трубка;

 4

 — сопло;

 5

 — крышка; б —прокладка; 7—

гайка;

 8

 — гайка;

 9

 — трубка;

 10

 — клапан.

6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

6.1.

 По электробезопасности установка выполнена по классу защиты II и

типу В, ГОСТ 12.2.025-76.

6.2. Включайте установку только после тщательного ознакомления с настоя-

щим паспортом и изучения устройства и работы установки.

6.3. Заливку воды, а также разборку установки производите только отключив

ее от сети.

6.4. Заливайте в стакан основания только дистиллированную воду.

7. ПОДГОТОВКА К РАБОТЕ

7.1. При получении установки распакуйте коробки, выньте блоки, детали,

сменные части, ЗИП и освободите их от упаковочной бумаги.

Проверьте комплектность в соответствии с разделом 4 настоящего паспорта.

Распаковка и сборка установки по пп. 7.2 и 7.3 должна осуществляться специа-

листами ремонтных предприятий «Медтехника».

7.2. Соберите установку, для этого:

1) соберите стол; при сборке пользуйтесь рис. 3.1, 3.2 и перечнем элементов

к сборке стола (см. приложение 4);

11

2) отверните два транспортных болта, расположенных на нижней поверхности

кожуха блока питания, до образования зазора между головкой болта и кожу-

хом 2...4 мм;
3) установите блок питания 7 (см. рис. 1) и респираторный блок

 8

 на полку

 9;

4) установите распылитель 6 на кронштейн

 2.

7.3. Отверните гайки, расположенные на задней панели блока питания и рес-

пираторного блока.

7.4. Произведите дезинфекцию частей установки, для этого:

7.4.1. Произведите разборку распылителя, отвернув гайку

 30,

 (см. рис. 2)

снимите корпус

 26.

7.4.2. Наконечник

 20

 или маску (см. рис. 2), корпус

 24,

 клапан выдоха

 23,

тройник

 21,

 корпус

 26,

 распылитель

 27;

 стакан для лекарственного вещества

 31,

колпачок

 9

 (см. рис. 5), штуцер

 10

 погрузите в емкость с дистиллированной

водой. Кипятите (30 ±5) мин.

7.4.3. Стол / (см. рис. 1), основание

 34

 (см. рис. 2), нагреватель

 32,

 термо-

метр

 18,

 трубки

 12, 13, 14, 17,

 блок питания

 4,

 блок респираторный / дезинфи-

цируйте двукратным протиранием салфеткой из бязи, смоченней 3% раствором

перекиси водорода с добавлением 0.5% синтетического моющего средства с ин-

тервалом между протираниями 10—15 мин.

7.5. Установите корпус

 26

 (см. рис. 2) на нагреватель

 32

 и закрепите гай-

кой

 30,

 предварительно вставив трубку

 3

 (см. рис. 5) в трубку

 4

 (см. рис. 4).

7.6. Вставьте штуцер

 10

 с колпачком

 9

 (см., рис. 5) в корпус

 3.

Примечание. В комплект входят два колпачка. Колпачок с большим проход-

ным отверстием предназначен для получения низкодисперсного аэрозоля,

с меньшим — для высокодисперсного.

7.7. Присоедините к корпусу

 3

 стакан для лекарственного вещества / (см.

рис. 5);

7.8. Вставьте собранный распылитель

 27

 (см. рис.

 2)

 в корпус

 26.

7.9. Вставьте клапан выдоха

 23

 в корпус

 24,

 и присоедините к корпусу

 26.

7.10. Вставьте термометр

 18

 с предохранительной трубкой в тройник

 21

 и

присоедините к корпусу

 24.

7.11.

 Присоедините наконечник

 20

 или лицевую маску к тройнику

 21.

7.12. Соедините клапан выдоха

 23,

 форсунку

 25

 с тройником

 29

 трубками

14, 17.

7.13. Присоедините трубку

 12

 к штуцеру тройника

 29

 и респираторному бло-

ку /.

7.14.

 Соедините трубкой штуцеры, расположенные на задней панели блока

питания

 4

 и респираторного блока /.

7.15. Присоедините трубку

 12

 и шнур

 11

 к блоку питания

 4.

После этого установка готова-к работе.
7.16. При необходимости процедуры можно принимать без респираторного

блока / (см. рис. 1). Для этого необходимо отсоединить трубку, соединяющую

блок питания

 4

 и респираторный блок

 1

 от штуцеров, расположенных на задних

панелях. Отсоединить трубку

 12

 от тройника

 29

 и от штуцера респираторного

блока. Затем присоединить ее к штуцеру на задней панели блока питания, а

второй конец —к кнопке из комплекта сменных запасных частей и принадлеж-

ностей; тройник

 29

 соединить трубкой из комплекта сменных запасных частей

и принадлежностей с кнопкой. Отсоединить трубку

 13

 от крана

 16.

Установка готова к работе.

8.

 ПОРЯДОК РАБОТЫ

8.1. Отверните гайку

 33

 (см. рис. 2), снимите нагреватель

 32

 и залейте в

стакан основания

 34

 дистиллированную воду (не более 120 см

3

).

8.2. Установите нагреватель

 32

 на основание

 34

 и соедините гайкой

 33.

12

8.3. Залейте в стакан

 31

 необходимое количество лекарственного вещества

(но не менее 2 см

3

) и вверните стакан в распылитель

 27.

1 8.4. Подключите штепсельную вилку сетевого шнура

 7

 к сети напряжением

Х220+22) В, частотой 50 Гц.

8.5. Нажмите кнопку выключателя

 9,

 при этом должен включиться световой

индикатор

 10.

8.6. Через 8 мин ручку

 8

 поверните по часовой стрелке до отметки 30 мин,

а затем установите время процедуры.

8.7. Для установки требуемой температуры аэрозоля поверните гайку

 15

 по

часовой или против часовой стрелки. Температуру контролируйте по термо-

метру

 18.

8.8. При лечении электроаэрозолями зарядите электрод

 8

 (см. рис. 5), вста-

вив его в розетку 5 (см. рис. 2) на время не менее 3 с, после чего вставьте

электрод

 8

 (см. рис. 5) в розетку корпуса

 3.

8.9. Предложите пациенту удобно расположить распылитель для принятия

процедуры и взять наконечник в рот или приблизить лицо к маске, если проце-

дура проводится без респираторного блока, нажимать кнопку в такт дыхания.

8.10. При распыливании масел отсоединить трубки

 12, 14, 17

 от тройника

 29

и вместо распылителя

 27

 установите предварительно продезинфицированный рас-

пылитель для масел, поставляемый в комплекте. При этом трубку

 14

 к распыли-

телю не подсоединять.

8.11. Время установления рабочего режима установки не более 10 мин.

8.12. Установка обеспечивает повторно-кратковременный режим работы:

15 мин работы,

 Ъ

 мин перерыв — в течение 4 ч в сутки.

8.13. После окончания процедуры нажмите кнопку выключателя

 9

 (см.

рио. 2), отключите сетевой шнур

 7

 от сети и произведите дезинфекцию деталей

установки по п. 7.3.

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9.1.

 Для обеспечения надежной работы установки своевременно проводите

техническое обслуживание, пользуясь при этом настоящим паспортом.

9.2. При всех видах технического обслуживания соблюдайте меры безопас-

ности, указанные в разделе 6.

9.3. Виды технического обслуживания, их периодичность и содержание ра-

бот, а также технические требования, средства и методы проведения технического

обслуживания приведены в табл. 2.

1

 9.4. В случае обнаружения при техническом обслуживании несоответствия

установки или отдельных ее деталей техническим требованиям, указанным в

таблице 2, дальнейшая эксплуатация установки не допускается и она подлежит

ремонту или замене.

9.5. На техническое обслуживание установка предъявляется вместе с экс-

плуатационной документацией, входящей в комплект поставки установки.

13

Вид технического

обслуживания

Кем выполняется.

Периодичность

технического

обслуживания

Т а б л и ц а 2

Содержание работ и порядок

технического обслуживания. Методы

и средства проведения технического

обслуживания

Технические требования

Техническое обслу- Специалистами, зани- Внешним осмотром без применения На поверхности шнура

 7 и 11 не

живание при экс- мающимися эксплуа- специального инструмента. Проверьте должно быть повреждений,

плуатации тацией установки. исправность и прочность заделки се- Заделка шнура в штепсельной вилке

Ежедневно перед на- тевого шнура 7 (см. рис. 2) и шну- и месте его сопряжения должна

чалом процедуры ра // быть прочной и исключать прокручи-

вание и перемещение шнура

Специалистами, зани- Произвести дезинфекцию всех частей На поверхностях деталей не должно

мающимися эксплуа- установки в соответствии с п. 7.3 быть следов солей и лекарственных

тацией установки. веществ

Каждый раз после

процедуры

Специалистами, зани- Снимите обрамление 5 (см. рис. 1) Отверстие должно быть чистым

мающимися эксплуа- при помощи иглы прочистите отвер-

тацией установки. стие трубки //

Один раз в год

Периодическое Специалистами по ре- Снимите кожух блока питания

 4

обслуживание монту медицинской (см. рис. 2), при помощи иглы вынь-

техники. те фильтровальный элемент из вса-

Один раз в год сывающего отверстия компрессора и

замените на новый

Фильтровальный элемент должен

быть чистым

11.4.2. При замене плавкой вставки произведите следующие операции:

1) отверните два винта крепления защитного стекла, расположенного на задней

панели блока питания

 4

 (см. рис. 2);

2) замените перегоревшую плавкую вставку;
3) установите и закрепите стекло.

11.4.3. При замене сетевого шнура произведите следующие операции:

1) отверните четыре винта, расположенные на боковых сторонах блока пита-

ния

 4

 и снимите кожух;

2) отверните два винта крепления блока предохранителя и выньте его из задней

стенки блока питания;
3) замените сетевой шнур.

11.4.4. Соберите блок питания в порядке, обратном указанному в п. 11.4.3.

П.4.5. При прочистке сопла // (см. рис. 5) произведите следующие операции-

1) отсоедините трубки

 12, 14, 17

 (см. рис. 2);

2) отсоедините стакан для лекарственного вещества

 31

 и выньте распылитель

 27;

3) снимите штуцер

 10

 (см. рис. 5);

4) отверните гайку

 4

 и выньте тройник

 5

 с прокладкой

 6;

5) снимите трубку

 13;

6) прочистите мандреном газовый и жидкостной каналы сопла //;

11.4.6. Соберите распылитель в порядке, обратном указанному в п. 11.4.5.

11.4.7. При прочистке форсунки

 25

 (см. рис. 2) и проверке герметичности

соединений произведите следующие операции:

1) отверните гайку

 30

 и снимите корпус

 26;

2) отсоедините трубку

 17

 от форсунки

 25;

3) отверните гайку

 8

 (рис. 6) и выньте форсунку;

4) отсоедините трубку

 3

 и убедитесь в отсутствии механических повреждений

на ее поверхности, при необходимости замените;

5) прочистите мандреном газовый и жидкостной каналы сопла

 4.

11.4.8. Соберите форсунку в порядке, обратном указанному в п. 11.4.7.

11.5. После ремонта проведите проверку работоспособности установки в со-

ответствии с пп. 8.3—

8.10.

12, КОНСЕРВАЦИЯ, УПАКОВКА И ТРАНСПОРТИРОВАНИЕ

12.1. Консервация установки производится в случае ее длительного хранения

и транспортирования.

12.2. Перед консервацией установку следует демонтировать:

1) разобрать стол

 1,.

 руководствуясь приложением 4 и рис. 3.1, 3.2;

2) отсоединить шнур

 11

 (см. рис. 2) и трубки

 12, 13, 14, 17

 от блока питания

 4,

респираторного блока

 1

 и распылителя;

3) снять и уложить термометр

 18

 в пенал;

4) снять наконечник

 20,

 тройник

 21,

 клапан выдоха

 23,

 корпус

 24,

 распылитель

 27.

12.3. Металлические части (неокрашенные) установки необходимо обезжи-

рить одним из органических растворителей (бензином, уайт-спиритом, спиртом),

протерев тампоном, смоченным в растворителе, а затем чистой мягкой тканью.

12.4. Распылитель со сменными и запасными частями законсервировать инги-

бированной бумагой, уложить в картонную коробку, блок питания и респиратор-

ный блок законсервировать ингибированной бумагой, обернуть в парафинирован-

ную и оберточную бумагу, образуя пакеты.

Коробку и два пакета уложить в полиэтиленовые чехлы, заварить.

Стол и снятые узлы законсервировать консервационной смазкой (металличе-

ские поверхности, не имеющие покрытия), обернуть парафинированной и обер-

точной бумагой, образуя пакеты. Пластмассовые детали и крепеж уложить в

картонную коробку.

12.5. Расконсервация установки должна производиться следующим образом:

снять полиэтиленовые чехлы, вынуть чехлы из коробок, удалить внутреннюю

16

упаковку, удалить ингибированную бумагу; поверхности покрытые смазкой, про-

тереть ветошью, смоченной растворителями по ГОСТ 8505-80, ГОСТ 3134-78,

ГОСТ 443-76, с последующей сушкой или протиранием насухо;

полости продуть теплым воздухом.

Предельный срок защиты без переконсервации — 5 лет.

12.6. При транспортировании установки картонные коробки и пакеты с де-

монтированными частями, сменными запасными частями и принадлежностями

должны быть уложены в дощатый ящик или ящик из листовых древесных мате-

риалов, выложенный внутри влагонепроницаемым материалом, и предохранены

от перемещения и механического повреждения при транспортировании.

12.7. Установку транспортируют всеми видами транспорта в крытых транс-

портных средствах кроме неотапливаемых отсеков самолетов в соответствии с

требованиями ГОСТ 20790-82 и правилами перевозки грузов, действующими на

данном виде транспорта. Транспортирование установки морским транспортом

должно проводиться в соответствии с «Правилами безопасности морской пере-

возки генеральных грузов».

12.8. Условия транспортирования: при температуре от минус 50 до

+ 50 °С и относительной влажности воздуха до 100% при температуре 25 °С.

12.9. После транспортирования в условиях отрицательных температур перед

распаковкой установка должна быть выдержана в нормальных условиях внеш-

ней среды не менее 4 ч.

13. ПРАВИЛА ХРАНЕНИЯ

13.1. Установку следует хранить в упаковке предприятия-изготовителя в

закрытом помещении с естественной вентиляцией и температурой от +40 до

—50 °С и влажностью более 98% при температуре 25<*С.

14. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

14.1. Изготовитель гарантирует соответствие установки требованиям техни-

ческих условий при соблюдении потребителем условий эксплутации, транспорти-

рования и хранения.

14.2. Гарантийный срок эксплуатации— 12 месяцев со дня ввода установки

в эксплуатацию.

Гарантийный срок хранения — 6 месяцев с момента изготовления.

14.3. В течение гарантийного срока предприятие-изготовитель безвозмездно

ремонтирует или заменяет установку и ее части по предъявлении гарантийного

талона (приложение 3).

15. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

15.1. В случае отказа установки или неисправности ее в период действия

гарантийных обязательств, а также обнаружения некомплектности при ее пер-

вичной приемке потребитель установки должен направить в адрес предприятия-

изготовителя или в адрес предприятия, осуществляющего гарантийное обслужи-

вание, следующие документы:

Заявку на ремонт (замену) с указанием адреса, по которому должен при-

быть представитель завода или предприятия, осуществляющего гарантийное

обслуживание, номер телефона;

дефектную ведомость;

гарантийный талон.

15.2. Все представленные рекламации регистрируются потребителем в табл. 4.

17

Таблица 4

Дата

 отказа

яли возник-

новения не-

исправ-

ности

Кол-во часов

работы прибора

до возникнове-

ния отказа или

неисправности

Краткое

содержа-

ние неис-

прав-

ности

Дата на-

правления

рекламации

Меры, при-

нятые по

реклама-

ции

Примеча-

ние

18

16. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Установка ингаляционная стационарная

(наименование изделия)

УИ-03

(обозначение)

заводской номер _ соответствует техническим условиям

ТУ25-2012.036-87 и признана годной для эксплуатации.

(номер технических условий)

М. П.

Дата выпуска

 \

 у.

Подпись лиц, ответственных

 за

17. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ

Установка ингаляционная стационарная

(наименование изделия)

УИ-03

(обозначение)

заводской номер

юдвергнута на Харьковском заводе точного медицин-

ского приборостроения «Точмедприбор»

(наименование или шифр предприятия, производившего консервацию)

консервации согласно требованиям, преду^д^ренным настоящим паспортом

Дата консервации

Срок консервации

Консервацию произвел

Изделие после консервации принял

19

Приложение

УСТАНОВКА ИНГАЛЯЦИОННАЯ СТАЦИОНАРНАЯ УИ-03

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ К СХЕМЕ КОМБИНИРОВАННОЙ

ПРИНЦИПИАЛЬНОЙ

Поз. обозначе-

ние

С1

Е1

F1

HI

Kl
Pi

Rl

R

SI

VI; V2

XI

X2

X3

X4

X5

ДР1...ДРЗ

ДР4

ЗД1
KB1

KM1

KH1

KOI

KP1

*\r

 x

MH1

HK1

PK1

СФ1

РД1

PCI

cm

CT1

CT2

Tl

TP1

ШЛ1

УТ1; УТ2

ФР1

Ф1

Ш1; Ш2

ШЗ

Ш4

Э1

Наименование

Конденсатор К73-17-400В-0,1 мкФ±

± 1 0 %

Нагреватель

Вставка плавкая ВПТ6-9В

Диод светоизлучающий АЛ307ГМ

Терморегулятор Т-НЭ6.220
Часы процедурные РВ-1-30

Резистор МЛТ-2-12 кОм±5%

Резистор МЛТ-0,5-0  к О м ± 5 %

Переключатель кнопочный ПКн-41-1

Диод полупроводниковый КДЮ5Г

Шнур ШВП-2-ВП 2хО,75Б-2,2\

Гнездо

Гнездо

Вилка со шнуром

Розетка

Пневмосопротивление регулируемое
П2Д2М

Вентиль

Задатчик управления П23Д4
Клапан выдоха

Компрессор мембранный тип КМ-6Б
с электродвигателем и вентилятором,

Q = 6,5 л/мин, Рраб-  = 1 5 0 кПа

Кнопка

Клапан обратный
Кран

Указатель давления медицинский

УДМ

Наконечник

Раковина

Сифон

Реле давления

Ресивер

Сопло

Стакан для лекарственного вещества

Стакан нагревателя

Термометр ТС-2 Мк

Труба

Шланг

Усилитель турбулентный

Форсунка

Фильтр

Штуцер

Штуцер

Штуцер

Эжектор

Ко,

1

1

1

1

1

1

1

1

1

2

1

1

1

1

1

3

1

1

1

1

1
1

1

1

1

1

1

1

1

Л

1

1

1

1

1

2

1

1

2

я

1

1

1

Примечание

Поставка

ЧССР

22

Приложение 4

УСТАНОВКА ИНГАЛЯЦИОННАЯ СТАЦИОНАРНАЯ УИ-03

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ К СБОРКЕ СТОЛА

Поз. обо-

значение

1

4

7

11

12

13

14

20

23

29

33
34

44

47

50

51

60

65

Наименование

Стол тА6.124.074 (без позиций,
перечисленных ниже)

Кронштейн тА6.138.089

Стойка тАб.150.167

Обрамление тА6. 434.109

Шланг тАб.450.078

Труба тАб.452.116

Труба тА6.452.116-01

Шайба TA7.854.192

Опора тА8.060.090

Обойма тА8.212.074

Кольцо пружинное тА8.247.082-01
Экран тА8.634.477

Винт тА8.902.042

Гайка колпачковая тА8.937.050

Шайба тА8.942.312-03

Шайба тА8.942.312-04

Гайка М16.6Н 32.029

Шайба 1665Г 019 ГОСТ 6402-70

Кол-во

Примеча-

ние

1

2

1

1

1

2

2

8

2

1

1

2

4

4

1

2

4

4

Установка ингаляционная стационарная УИ-03

Паспорт

тА2.933.040 ПС

Ответственный за выпуск Н. Г. А в р у т и н

Редактор Л. М.  Ж е р и х о в а

Художественный редактор Я. И.  Л о з и н с к и й

Технический редактор А. М.  Б р и к к е р

Корректор С. А.  О з е р с к а я

Н/К. Сдано в набор 24.03.89. Подписано в печать 24.07.89. Формат

60x84Vi6. Бумага тип. № 1. Литературная гарнитура. Высокая печать. Условн.

печ. л. 1,0. Условн. кр.-отт. 1,0. Уч.-изд. л. 1,5. Тираж 4000 экз: Изд: № 210:

Заказ 3081. Бесплатно.

0блполиграфиздат1 310506, Харьков, Госпром, 6 подъезд, 6 этаж.

Типография № 13. 310078, Харьков, ул. Артема, 44.
