МУФЕЛЬНАЯ ЛАБОРАТОРНАЯ ЭЛЕКТРОПЕЧЬ МП-2УМ. ПАСПОРТ, ТЕХНИЧЕСКОЕ ОПИСАНИЕ, ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

МИНИСТЕРСТВО ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОМЫШЛЕННОСТИ СССР

УТЯНСКИИ ЗАВОД ЛАБОРАТОРНЫХ ЭЛЕКТРОПЕЧЕЙ

МУФЕЛЬНАЯ ЛАБОРАТОРНАЯ

ЭЛЕКТРОПЕЧЬ

МП-2УМ

ПАСПОРТ, ТЕХНИЧЕСКОЕ ОПИСАНИЕ,

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВИЛЬНЮС — 1970

ПАСПОРТ

1. ТЕХНИЧЕСКИЕ ДАННЫЕ

I. 1. Мощность

—2600±200

 вт

I. 2. Напряжение питающей электросети —220

 в

I. 3. Число фаз

— 1

I. 4. Частота

—50

 гц

I. 5. Рабочая среда

—воздух

I. 6. Максимальная рабочая температу-

ра

—1000°С

I. 7. Время разогрева незагруженной

электропечи до максимальной тем-

пературы, не более

— 140

 мин

I. 8. Точность поддержания температу-

ры при 1000°С

—

 ±14°С

I. 9. Диапазон автоматического регули-

рования температуры в рабочем

пространстве

I. 10. Размеры рабочего пространства, не

менее:

—400-ь1000°С

длина

ширина

высота

1. 11. Габариты:

длина

ширина

высота

I. 12. Вес, не более

- 245

 мм

- 170

 мм

-

 90

 мм

460±10

 мм

-515±10

 мм

450±10

 мм

60

 кг

2. КОМПЛЕКТ ПОСТАВКИ

2.

I.

 В комплект поставки входят:

Электропечь МП-2УМ
Техническая документация

— 1 шт.
— 1 компл.

3. ГАРАНТИЯ

Завод-изготовитель гарантирует нормальную работу электро-

печи в течение 12 месяцев со дня ее ввода в эксплуатацию, но

не более 15 месяцев со дня отгрузки с завода-изготовителя при

условии ее передачи в эксплуатацию в течение 3-х месяцев после

отгрузки и безвозмездно заменяет или ремонтирует электропечь,

если в течение гарантийного срока потребителем будет обнару-

жено несоответствие требованиям технических условий.

Срок службы нагревателя — 750 часов. Замена или ремонт

электропечи производится при условии соблюдения потребителем

правил транспортирования, монтажа и эксплуатации, указанных

в настоящей инструкции.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

1. НАЗНАЧЕНИЕ

1. 1. Муфельная лабораторная электропечь МП-2УМ предна-

значена для термической обработки металлов, прокаливания об-

разцов, обжига, отжига, озоления неагрессивных материалов

и других работ в стационарных лабораториях при температуре

до 1000°С.

2.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

2. 1. Электропечь состоит из металлического корпуса

 1

(рис. 1), в котором находится керамический муфель

 2

 с намотан-

ным на него нагревателем, и пульта управления (терморегулято-

ра)

 4.

 Пространство между муфелем и корпусом заполнено теп-

лоизоляцией

 3.

 Электропечь загружается через проем, закрыва-

емый дверцей 5, установленной на шарнирных рычагах.

Под колпаком терморегулятора находятся клеммы

 6

 для под-

соединения к электросети. Клеммы имеют табличку с надписью

«~220V». Крепеж заземления установлен на ножке корпуса,

рядом с которым имеется надпись или знак.

2. 2. Регулирование температуры-—двухпозиционное, осу-

ществляется дилатометрическим терморегулятором. Нагреватель

включается и выключается при помощи магнитного пускателя.

Об автоматической работе пульта управления свидетельствует

периодическое зажигание сигнальной лампы.

2. 3. В электропечи предусмотрена возможность измерения

температуры в рабочем пространстве с помощью показывающего

милливольтметра и термопары, вводимой в рабочую камеру че-

рез отверстие в задней стенке корпуса.

2. 4. Контроль температуры нагреваемого образца осущест-

вляется с помощью термопары, вводимой через отверстие в двер-

це печи, и показывающего милливольтметра.

П р и м е ч а н и е . Термопара и милливольтметр в комплект поставки не

входят.

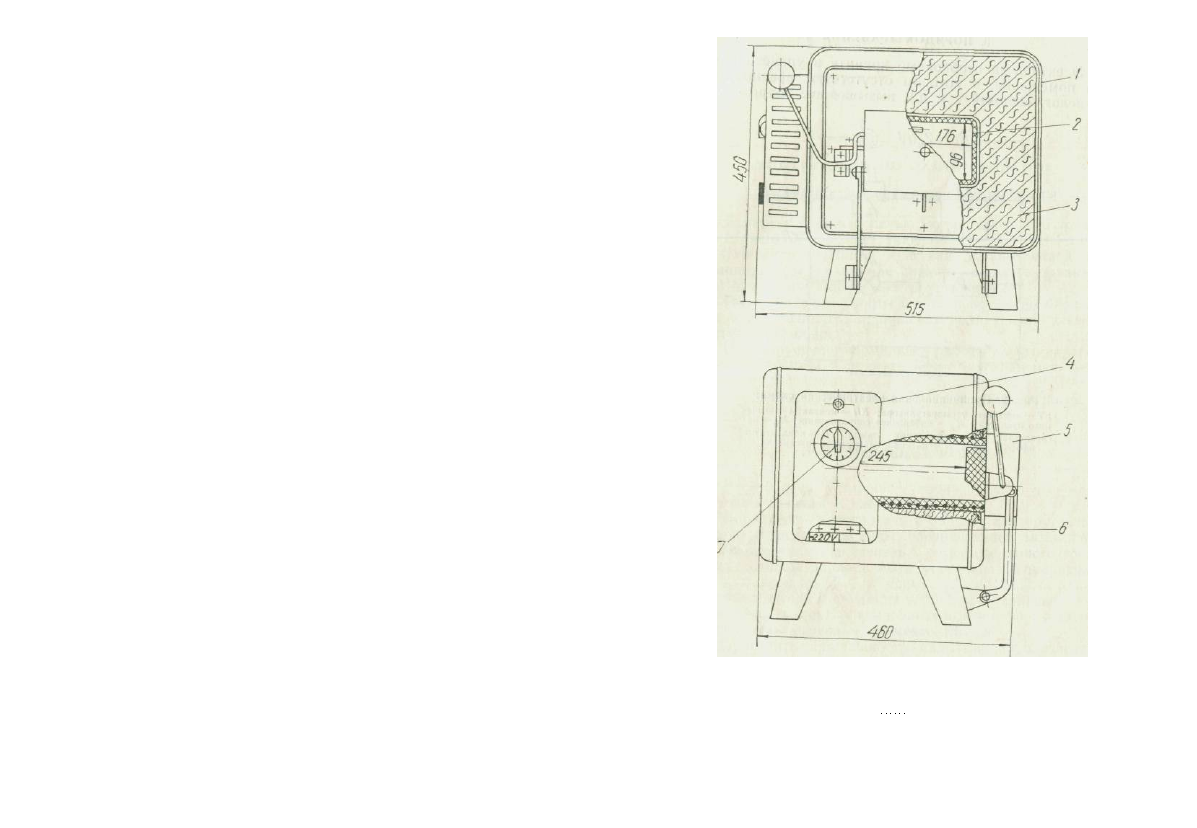

Рис.

Муфельная электропечь МП—2УМ (габаритный

чертеж):

корпус;

 2

 — муфель с нагревателем;

 3

 — теплоизоляция

;

 4

 —

 -- -

управления

вления:

;

 5

 5

—

 —

  пярпп

 дверца

т



;

 /

 "

 6

с

_

 —

 ..

 кле

  —

м

, - пульт

мная панель;

 7

 — ручка терморегу-

лятора

3. ПОРЯДОК ХРАНЕНИЯ

3. 1. Электропечь необходимо хранить в упакованном виде.

в сухом помещении, в котором отсутствуют вредные примеси

(пары кислот, щелочей и т. д.), вызывающие коррозию.

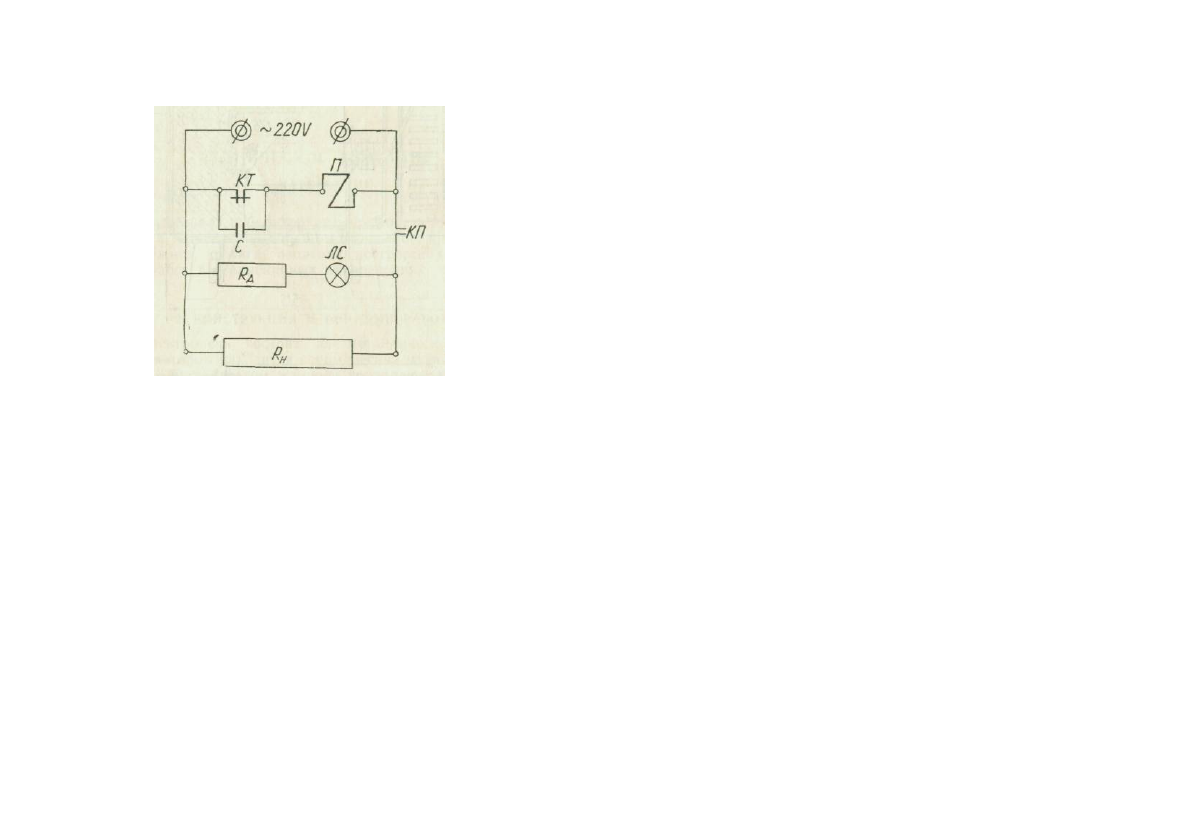

Рис. 2. Принципиальная электрическая схема:

КТ

 — контакты терморегулятора;

 КП

 — контакты магнит-

ного пускателя; й

д

 — добавочное сопротивление;

 R

н

—

 на-

греватель;

 ЛС

 — сигнальная лампа; С — конденсатор

0,05—0,1

 мкф;

 Я

 —

катушка

 магнитного пускателя

ИНСТРУКЦИЯ по ЭКСПЛУАТАЦИИ

1. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

1. 1. К работе с электропечью можно допускать только спе-

циально обученный персонал, знающий ее конструкцию и прави-

ла обслуживания, принцип действия установленной на ней

электроаппаратуры и схемы ее питания, а также правила безо-

пасности при эксплуатации электроустановок.

1. 2. Перед началом работы с электропечью необходимо убе-

диться в ее исправности и правильном подключении к электросе-

ти и контуру заземления.

1. 3. При нарушении нормальной работы электропечи следует

отключить ее от сети и принять меры к устранению неисправ-

ностей.

1. 4. Ремонтные работы можно вести только после снятия:

напряжения.

2. ПОДГОТОВКА К РАБОТЕ

2. 1. Электропечь установить горизонтально на месте, He-

подвергаемом толчкам и вибрациям.

2. 2. Подключить электропечь к общему контуру заземления

с помощью крепежа у таблицы, обозначающей заземление.

2. 3. Подключить электропечь к сети переменного тока через

щиток, на котором должны быть установлены предохранители

с плавкой ставкой на 15 а, от клемм, установленных под колпа-

ком терморегулятора и имеющих табличку с надписью «~220V».

Для подключения электропечи к электросети использовать изоли-

рованный провод сечением не менее 1,5

 мм

2

.

2. 4. Проверить правильность подключения к электросети:

при повороте ручки указателя 7 терморегулятора по часовой

стрелке контакты должны замкнуться, а сигнальная лампа за-

гореться.

2. 5. Перед началом эксплуатации просушить теплоизоля-

цию: включить электропечь, постепенно довести температуру до

:200°С в течение часа, до 500°С — 2 часов, до 950°С — 3 часов,

выдерживая печь при указанных температурах по 5 часов.

3. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И ПОРЯДОК РАБОТЫ

3. 1. Электропечь рассчитана на нагрев до 1000°С в течение

140 минут. С целью увеличения срока службы узла нагревате-

ля при работе электропечи с температурами выше 500°С необхо-

димо дать выдержку на промежуточном значении температуры.

3. 2. Пользоваться электропечью при максимальной рабочей

температуре без контрольной термопары и милливольтметра не

рекомендуется.

3. 3. Деления на шкале терморегулятора — числа относитель-

ные, поэтому при необходимости температуру следует контроли-

ровать термопарой

 и

 показывающим милливольтметром.

3. 4. В рабочем пространстве электропечи нельзя расплески-

вать расплавленные вещества.

3. 5. Загружать

 и

 разгружать электропечь следует без уда-

ров и толчков.

3. 6. Электропечь следует эксплуатировать в помещениях

при температуре окружающей среды в пределах от 10 до 30°С

•с относительной влажностью не более 80% при температуре 20°С.

Электропечь не предназначена для работы во взрывоопасной

и

 химически агрессивной среде, разрушающе действующей на

металлы, пластмассы, изоляцию и покрытия, а также для при-

менения в передвижных лабораториях и в помещениях с боль-

шими вибрациями.

3. 7. После продолжительной эксплуатации электропечи не-

обходимо отрегулировать терморегулятор, так как возможна

«статочная деформация трубки.

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

4. 1. Регулировка

 и

 замена терморегулятора

4.

 1. 1.

 Снять колпак пульта управления.

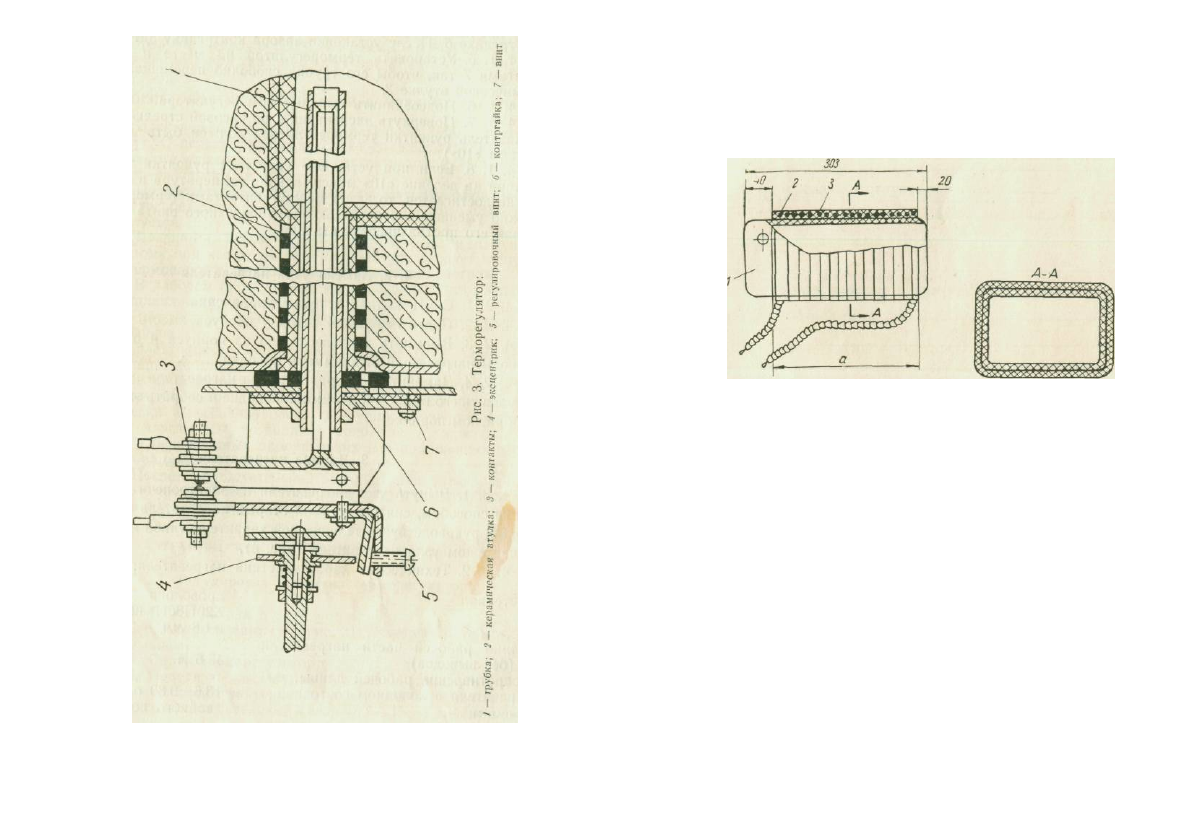

4. 1. 2. Отвернуть винты 7 (рис. 3) терморегулятора и отсо-

единить выводы.

4. 1.3. Снять терморегулятор.

4. 1. 4. Повернуть эксцентрик

 4

 отрегулированного или ис-

правленного терморегулятора против часовой стрелки до упора

и установить предварительный зазор (0,5—1

 мм)

 между контак-

ю

тами

 3

 путем перемещения трубки

 1

 по резьбе при «слабленной

контргайке

 6.

 После установки зазора контргайку затянуть.

4. 1. 5. Установить терморегулятор на место и закрепить

винтами 7 так, чтобы его трубка свободно перемещалась в ке-

рамической втулке

 2.

4. 1. 6. Подсоединить выводы терморегулятора.

4. 1. 7. Повернуть эксцентрик

 4

 по часовой стрелке до упора

(указатель рукоятки терморегулятора должен быть на делении

шкалы «10»).

4. 1. 8. Если при установке указателя рукоятки терморегу-

лятора на деление «10» максимальная температура в электропе-

чи не достигается, то зазор между контактами терморегулятора

нужно уменьшить с помощью регулировочного винта

 5,

 повора-

чивая его против часовой стрелки.

4. 2. Замена узла нагревателя

4. 2.

 1.

 Снять колпак и пульт управления.

4. 2. 2. Снять переднюю крышку корпуса вместе с дверцей.
4. 2. 3. Высыпать теплоизоляцию из корпуса и отсоединить

выводы нагревателя от клеммной колодки.

4. 2. 4. Заменить неисправный узел нагревателя новым, под-

соединить его выводы к клеммной колодке и собрать электропечь

в

 обратном порядке.

4. 3. Замена нагревателя

4. 3.

 1.

 Вынуть узел нагревателя из электропечи указанным

выше способом, снять с муфеля старый нагреватель и намотать
новый, руководствуясь технической характеристикой нагревателя

и чертежом узла нагревателя (рис. 4).

4. 3. 2. Техническая характеристика нагревателя:

Матеоиал

Длина рабочей части нагревателя

(без выводов)

Сопротивление рабочей длины наг-

ревателя в холодном состоянии

Выводы

— проволока из сплава

Х20Н80Н или Х20Н80

0 1,8

 мм

-43,6

 м

—

 18,6 ±0,80

 ом

—двойного сечения

11

12

4. 3. 3. Обмазать муфель с намотанным на него нагрева-

телем составом (40% технического глинозема, 40% молотого

шамота, 20% огнеупорной глины), замешанным на воде до сме-

танообразного состояния. Просушивать при комнатной темпера-

туре в течение 3—5 часов, при температуре 70°С — в течение

8—10 часов, при температуре 150°С — в течение 5—8 часов.

Рис. 4. Узел нагревателя (габаритный чертеж):

1

 — муфель;

 2

 — нагреватель;

 3

 — обмазка;

 а

 — зона намотки нагревателя, шаг 3,5

 мм

5. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ

И СПОСОБЫ УСТРАНЕНИЯ

Неисправность

5. 1. Не горит сигналь-

ная лампа

5. 2. Сильное искрение

между контактами

5. 3. При включении не

замыкаются контак-

ты магнитного пус-

кателя

5. 4. Электропечь не наг-

ревается

Причина

Перегорела лампа

Плохой контакт лампы

с патроном

Обгорели контакты

Оборвана катушка

магнитного пускателя

Перегорел нагреватель

Способ устранения

Заменить лампу

Проверить контакт лам-

пы с патроном

Зачистить контакты

Заменить катушку маг-

нитного пускателя

Заменить нагревател>
