НАКОНЕЧНИК УГЛОВОЙ НУ-30. ПАСПОРТ 0815.2.600.016 ПС

МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ

Казанский медико-инструментальный завод

НАКОНЕЧНИК УГЛОВОЙ НУ-30

ПАСПОРТ

0815.2.600.016 ПС

1. Назначение

1.1.

Наконечник угловой НУ-30 предназначен для закрепления режущих инструмен-

тов

диаметром хвостовика 2,35 мм и передачи им вращения от бормашин при терапев-

тических и ортопедических работах.

Наконечник предназначен для применения в клинических условиях.

Технические характеристики

2.1. Частота вращения режущего инструмента, об/мин., 30000.
2.2. Основные размеры: ,

— длина, мм

— высота головки, мм

— ширина головки, мм

2.3. Масса наконечника, г, не более

3. Комплект

поставки

3.1. В каждый комплект наконечника НУ-30 должно входить;

— наконечник угловой 0815.2.600.016

— узел охлаждения 0815.6.451.009

— мандрен 0815.6.551.002

'— вкладыш 0815.8.283.001

— ключ 0815.8.392.013

— масленка 0815.6.455.000 с маслом

МП-704 ТУ 38-101598-69

Эксплуатационная документация

140 ± 5

15—0,43

8,2-0,2

1 шт.

3 шт.

2 шт.

1 шт,

1 экз.

— паспорт 0815.2.600.016 ПС

Устройство наконечника

4.1. На рис. изображен наконечник угловой НУ-30, состоящий из головки 3, гайки 5

и корпуса 11.

Головка 3 содержит колесо зубчатое 1 на подшипниках качения 5-2000083

ГОСТ 8338-75, защелку 2 для фиксации или освобождения режущего инструмента и

вал передний 4 с двумя колесами корончатыми 6, переднее из которых находится

за-

цеплении под углом 90° с колесом зубчатым 1.

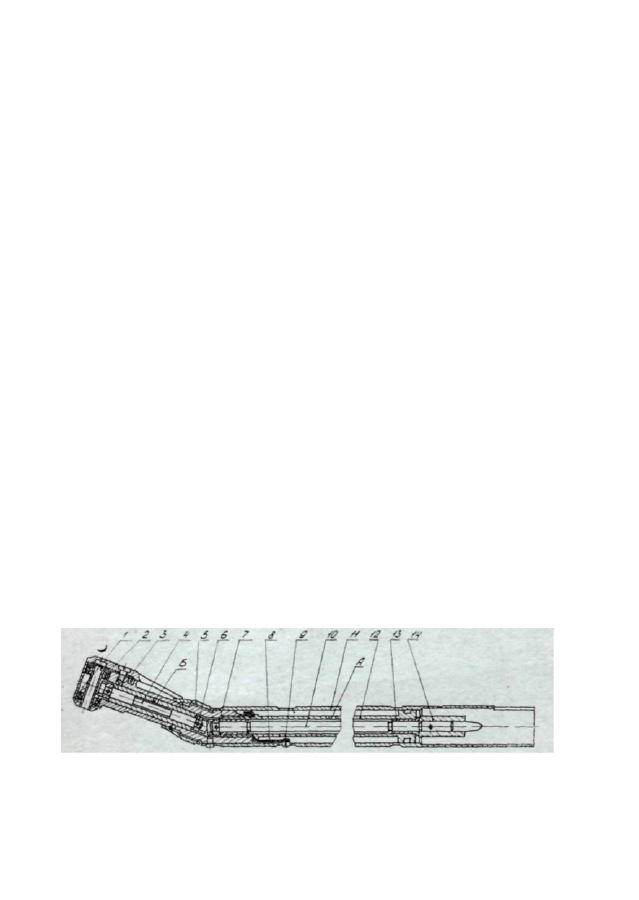

Р и с . Наконечник угловой НУ-30 0815.2.600.016

1—колесо зубчатое 0815.8.429.003, 2—защелка 0815.8.262.016,

3—головка 0815.8.395.009, 4—вал передний 0815.6.804.003,

5—гайка 0815.8.934.010, 6—колесо корончатое 0815.8.494.002,

7—колено 0815.8.273.007. 8—пружина 0815.8.385.018,

9—кнопка 0815.8.960.013, 10—валик 0815.8.310.027, 11—корпус 0815.8.035.051,

12—корпус вала 0815.8.035.053, 13—подшипник 0815.8 250.013,"

14—поводок 0815.8.344.013,

Библиотека Ладовед 2018г.

: Корпус 11 выполнен съёмным и фиксируется кнопкой 9 пружины

Корпус Содержит

колено 7 с вмонтированным в него консолыю корпусом вала 12. В корпусе вала нахо-

дится валик 10, посаженный на подшипники 13 и жестко связанный с колесом коронча-

тым б и с поводком 14.

Гайка 5, одетая на головку 3, крепится с коленом 7 и фиксирует головку в одном из

четырех положений.

5. Подготовка к работе

5.1. После вскрытия упаковки, перед работой смажьте рабочие органы наконечника.

Для этого нажмите на кнопку 9 и, приложив небольшое усилие, снимите корпус 11.

Смажьте подшипники через втверстиее «А», имеющееся в корпусе вала 12 маслом, при-

лагаемым в комплекте. Оденьте корпус наконечника.

5.2. Откройте защелку 2, отверните гайку 5, снимите головку 3 и вал передний 4.

Пустите масло в полости головки 3, колена 7 и отверстие Б вала переднего 4. Собе-

рите., наконечник.

"5.3. Подсоедините наконечник к рукаву бормашины. Включите бормашину. После на-

работки вхолостую 1,5—2 мин. отключите бормашину и протрите насухо наружные по-

верхности наконечника.

5.4. Произведите обеззараживание наконечника протиранием наружных поверхностей

1% раствором хлорамина.

Оденьте на головку наконечника узел охлаждения. Подсоедините штуцер узла охлаж-

дения к трубопроводу и откройте воду. Если вода не поступает из ниппеля, прочистите

его мандреиом, прилагаемым в комплекте.

5.5. Для изменения положения головки 3 откройте защелку 2, отверните гайку 5 на

1,5—2 оборота и, потянув за головку, поверните ее в одно из четырех положений, завер-

нув гайку.

6. Техническое обслуживание

6.1. При эксплуатации необходимо ежедневно смазывать наконечник. СЛЕДУЕТ

ОСОБОЕ ВНИМАНИЕ УДЕЛЯТЬ ГОЛОВКЕ НАКОНЕЧНИКА: чаще смавывать и сле-

дить за чистотой зубчатой пяры.

Для удобства смазки наконечника рекомендуем использовать в качестве масленки

отработавший шприц с иглой, острый конец которой необходимо срезать.

6.2. После первого месяца эксплуатации наконечник рекомендуется разобрать по ме-

тодике, изложенной в п.п. 5.1, 5.2, промыть основные части бензином марки Б-70 или

«Галоша», смазать и собрать.

7. Свидетельство о приемке

7.1. Наконечник угловой НУ-30 соответствует техническим условиям 0815.2.600.016 ТУ

и признан годным для эксплуатации, /

Дата выпуска/

м . п //.

Предатавитель

8. Правила хранения

8.1. Наконечники в транспортной таре завода-изготовителя должны храниться в за-

крытых помещениях в интервале температур от минус 50 до +40°С и относительной

влажности 80% при 20°С.

9. Гарантийное обязательство

9.1. Завод-изготовитель гарантирует безотказную работу наконечника при соблюде-

нии потребителем условий эксплуатации и хранения, установленных настоящим паспор-

том.

Срок гарантии устанавливается 12 месяцев со дня ввода изделия в эксплуатацию.

Завод на данное изделие выдает гарантийный талон на проведение ремонта в тече-

ние гарантийного срока. В случае невозможности устранения неисправности силами

мастерских ремонт производится заводом.

Адрес завода: 420022 Казань, ул. С. Сайдашева, 12.

10. Сведения о консервации и упаковке

10.1. Наконечник угловой НУ-30 законсервирован и упакован в соответствии с требо-

ваниями ОСТ 64-1-69-72,

Предельный срок защиты без переконсервацин—3 года.

Дата к о н с е р в а ц и и , _ ,

Казанский медико-инструментальный завоД

420022 казань, ул. С. Сайдашева, 12

Расчетный счет № 36705 в Татарской рес-
публиканской конторе Госбанка

тел. 7-78-09

ГАРАНТИЙНЫЙ ТАЛОН

на ремонт в течение гарантийного срока

Наконечник угловой ИУ-30 0815.2.600.016

Дата выпуска . 1978г.

заполняется заводом-изготовителем

Приобретен

заполняется торгующей организацией

Принят на гарантийное обслуживание ремонтным предприятием

города

Подпись и печать

руководителя ремонтного

предприятия

Поднись и печать

руководителя учреждения

владельца

Высылается ремонтным предприятием «Медтехника» в адрес завода-изготовителя и слу-

>йит основанием для предъявления счета на оплату за произведенный ремонт в течение

гарантийного срока.
