ЛАМПА ИНФРАКРАСНЫХ ЛУЧЕЙ НА ШТАТИВЕ ЛИК-5. ПАСПОРТ 5-00-00 ПС

Министерство медицинской промышленности

СВЕРДЛОВСКИЙ ЗАВОД ЭЛЕКТРОМЕДИЦИНСКОЙ АППАРАТУРЫ

ЛАМПА ИНФРАКРАСНЫХ ЛУЧЕЙ

НА ШТАТИВЕ ЛИК-5

ПАСПОРТ
5-00-00 ПС

19 7 8

I. НАЗНАЧЕНИЕ ИЗДЕЛИЙ

Лампа инфракрасных лучей на штативе ЛИК-5 предназначен

на для проведения общих светотепловых процедур в физиотера-

певтических кабинетах лечебных учреждений.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1.

 Напряжение питающей сети, В . . 220± 10%

2.2. Частота, Гц

50

2.3. Мощность, потребляемая лампой из сети, В-А, не.

более . . .

300±50

2.4. Масса, кг,  н е более . .

.

.

.

3 0

2.5. Класс защиты — 01 по ОСТ 64-1-203—75

2.6. Средний срок службы до списания, год

. 5

3 .

С О С Т А В  И З Д Е Л И Я И  К О М П Л Е К Т  П О С Т А В К И

3.1.  Р е ф л е к т о р с  н а г р е в а т е л ь н ы м  э л е м е н т о м и на-

п р а в л я ю щ е й , шт

1

3.2.  Ш т а н г а с  м у ф т о й ,  ш т . . .  . . . . 1

3.3.  О с н о в а н и е ,  ш т .

1

3.4.  П а с п о р т ,  э к з .  . . .

.

.

.

.

. 1

3.5.  З а п а с н ы е  ч а с т и :

3.5.1.  Н а г р е в а т е л ь н ы й  э л е м е н т ,  ш т .  . . .

1

4 . У С Т Р О Й С Т В О И  П Р И Н Ц И П  Р А Б О Т Ы

4.1. Лампа инфракрасных лучей на штативе ЛИК-5 состоит из

рефлектора /, штатива

 4

 и основания

 3

 (рис.).

4.2. В состав рефлектора входят: нагревательный элемент,

дефлектор и защитный кожух.

Нагревательный элемент состоит из металлической спирали,

уложенной на керамическом основании конической формы. Он по-

мещен в фокусе рефлектора. Формы и размеры их рассчитаны

так, чтобы поток лучей, отраженный от внутренней поверхности

рефлектора, направлялся на облучаемый объект в виде слабо схо-

дящегося пучка, создавая равномерно облучаемую поверхность.

Для предохранения пациента от попадания на него прямых лучей

внутри рефлектора перед излучателем установлен дефлектор.

4.3. Штатив представляет собой вертикальную штангу и на-

правляющую, которые соединены муфтой

 б.

Соединение отражательной системы с направляющей штангой

выполнено в виде шарнира, который допускает наклон рефлекто-

ра до 90°. Кроме того, рефлектор можно поворачивать вокруг

оси штанги и перемещать по штативу вверх и вниз. Положение

рефлектора фиксируется зажимными ручками.

4.4. Основание

 3

 смонтировано на роликах, которые позволяют

перемещать лампу на полу.

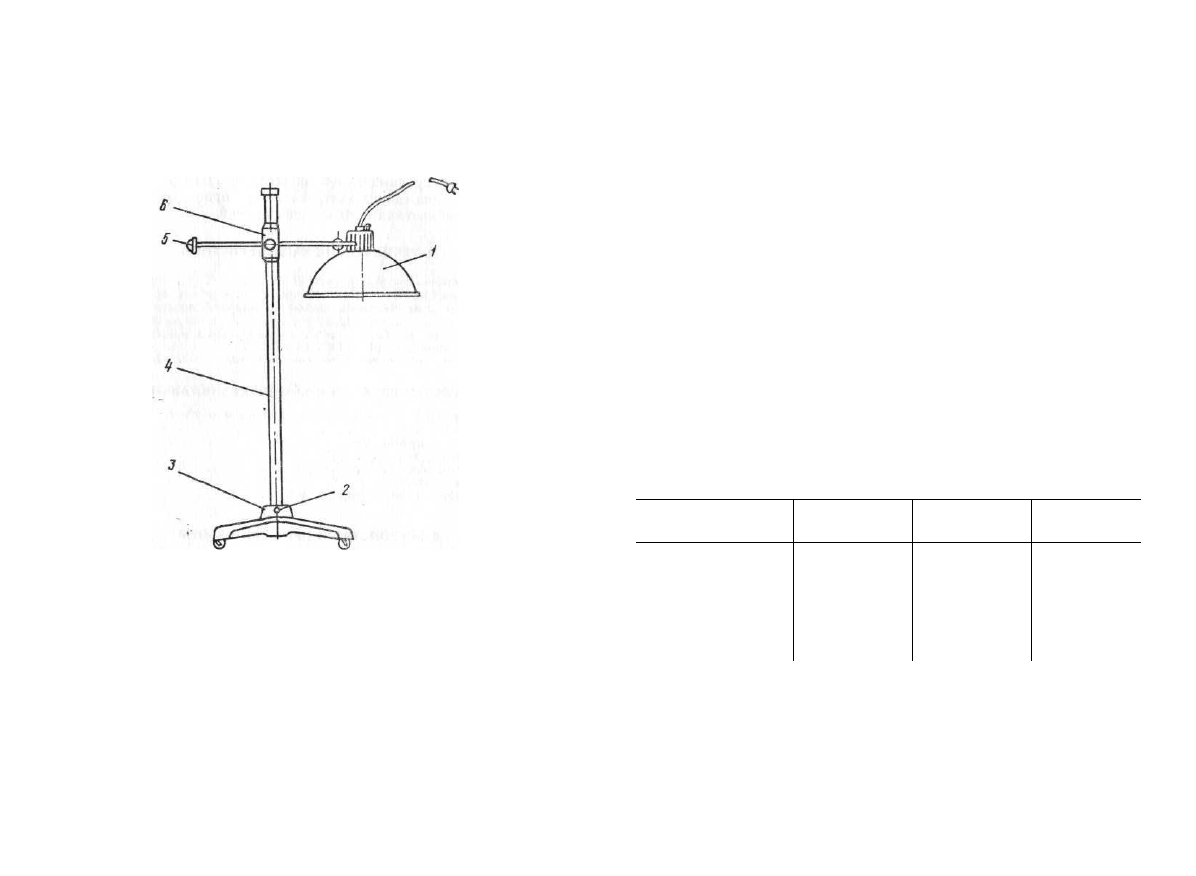

Рис Обший вид

 лампы

5. МЕРЫ БЕЗОПАСНОСТИ

5.1. Лампа должна быть заземлена, для чего на рефлекторе

имеется клемма для подключения отдельного заземляющего про-

вода. Заземляющий провод медный гибкий, с сечением не менее

1,5 мм

2

.

5.2. При разборе, замене электронагревательного элемента и

устранении неисправностей, при дезинфекции и очистке от пыли

лампа отключается от сети.

6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

И ПОРЯДОК РАБОТЫ

6.1. Штатив

 4

 вставить в треногу

 3

 и закрепить винтом

 2.

6.2. Из направляющей вывернуть маховик

 5,

 вставить ее в от-

верстие муфты

 6

 и вернуть маховик

 5

 в прежнее положение.

6.3. Снять дефлектор и защитный кожух, отвернув три гайки

на стержнях.

6.4. Ввернуть нагревательный элемент и поставить обратно за-

щитный кожух и дефлектор.

6.5. Перед началом процедуры проверить исправность лампы

пробным включением в сеть и установить рефлектор в удобное для

проведения процедуры положение.

6.6. Вилку электрошнура включить в розетку сети. По истече-

нии указанного врачом времени процедуру прекратить и лампу

отключить.

7. УХОД ЗА ЛАМПОЙ

7.1. Внешняя отделка лампы допускает влажную санитарную

обработку обычными дезинфицирующими растворами. Примене-

ние раствора сулемы для протирки никелированных частей лам-

пы не допускается.

7.2. Необходимо следить за чистотой лампы и систематически,

не реже одного раза в неделю, проверять надежность и исправ-

ность в ней электрических и механических соединений.

8. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ

И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправность

Лампа включена, спи-

раль не нагревается

Вероятная

причина

1. Отсутствие

напряжения в сети

2. Нарушен кон-

такт в вилке, шну-

ре или патроне

3. Перегорела

спираль

Методы

устранения

1. Обеспечить

напряжение в сети

2. Обеспечить

надежность кон-

тактов

3. Заменить спи-

раль

Примеча-

ние

9.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И КОНСЕРВАЦИИ

Лампа инфракрасных лучей на штативе ЛИК-5, заводской но-

мер соответствует техническим условиям ТУ 64-1-243—77,

признана годной для эксплуатации и подвергнута на заводе

3

электромедицинской аппаратуры консервации согласно требова-

ниям технических условий.

Дата консервации

Срок консервации

Консервацию произвел

Дата выпуска

11. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

Рекламации предъявляются в порядке, установленном «Ин-

струкцией о порядке приемки продукции производственно-техни-

ческого назначения и товаров народного потребления по качест-

ву», утвержденной постановлением Госарбитража при Совете Ми-

нистров СССР от 25 апреля 1966 года № П-7.

(подпись)

№

п.п.

Ответственный за приемку

(подпись)

10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок работы изделия — один год при хранении

и эксплуатации лампы в соответствии с требованиями настояще-

го паспорта. Начало его исчисления со дня ввода в эксплуата-

цию, но не позднее шести месяцев со дня получения потребителем.

, В течение гарантийного срока завод-изготовитель безвозмезд-

но ремонтирует или заменяет изделие или его части. Предельный

срок защиты без консервации — 5 лет.

Адрес завода: 620164, Свердловск, Виз-Бульвар, 13.

Краткое содержание

рекламации

Принятые меры

Примеча-

ние

12. ПРАВИЛА ХРАНЕНИЯ

12.1. Лампу следует хранить в закрытом помещении при тем-

пературе от 1 до +40°С и относительной влажности воздуха не

более 70%.

12.2. Воздух помещения не должен содержать примесей, вызы-

вающих коррозию.

13. РАСКОНСЕРВАЦИЯ

При расконсервации изделия законсервированные поверхности

лампы протираются марлевым тампоном, смоченным спиртом или

бензином. Обильное смачивание не рекомендуется.

14. ТРАНСПОРТИРОВАНИЕ

Лампы в упаковке транспортируются закрытым транспортом,

кроме неотапливаемых отсеков самолетов, при температуре воз-

духа от +50 до —50°С и относительной влажности воздуха до

100%.
