ГЕМОГЛОБИНОМЕТР ФОТОЭЛЕКТРИЧЕСКИЙ ГФ-3. ПАСПОРТ 2Т2.853.025ПС

МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ

ЛЬВОВСКИЙ ЗАВОД

РАДИОЭЛЕКТРОННОЙ МЕДИЦИНСКОЙ АППАРАТУРЫ

ГЕМОГЛОБИНОМЕТР

ФОТОЭЛЕКТРИЧЕСКИЙ

ГФ-3

ПАСПОРТ

2Т2.853.025ПС

ВВЕДЕНИЕ

Настоящий паспорт предназначен для ознакомления обслу-

живающего персонала с монтажом, эксплуатацией и правилами

ухода за гемоглобинометром фотоэлектрическим ГФ-3.

Вскрывать и ремонтировать гемоглобинометр должен толь-

ко квалифицированный специалист по медицинской аппаратуре.

Срок службы гемоглобинометра и точность его показаний

зависят от строгого соблюдения инструкции по эксплуатации.

Не приступайте к работе, не ознакомившись с паспортом!

*

1. НАЗНАЧЕНИЕ

1.1.

 Гемоглобинометр фотоэлектрический ГФ-3 предназна-

чен для измерения концентрации гемоглобина фотоэлектричес-

ким методом.

1.2. Гемоглобинометр ГФ-3 может быть использован в кли-

нико-диагностических лабораториях, лечебно-профилактических

учреждениях различного профиля.

1.3. Условия эксплуатации гемоглобинометра:

— температура окружающего воздуха — от +10 до +35°С;

— относительная влажность до 80% при температуре +25°С;

— атмосферное давление 750 + 30 мм рт. ст. (100±4кПа).

1.4. Гемоглобинометр ГФ-3 может эксплуатироваться при

наличии:

— корабельной качки с углом наклона 15°±1° и периодом

7—9 с;

— постоянного магнитного поля напряженностью до 400 А/м;

— переменного магнитного поля частотой 50 Гц и напря-

женностью 80 А/м.

1.5. Гемоглобинометр работоспособен после пребывания при

транспортировании в климатических условиях с температурой

окружающего воздуха от минус 50 до +50°С, а также после

воздействия вибрационных нагрузок с частотами 10, 20, 30, 40,

50 и 60 Гц и амплитудой 2,00; 0,90; 0,40; 0,20; 0,15; 0,10 мм со-

ответственно по б ч на частотах 20 и 30 Гц и по 2 ч на частотах

10, 40, 50, 60 Гц.

2.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Гемоглобинометр обеспечивает измерение концентрации

гемоглобина в пределах от 3 до 22 г%.

2.2. Гемоглобинометр обеспечивает измерение концентрации

гемоглобина с основной абсолютной погрешностью и вариаци-

ей показаний, не превышающих значений, указанных в табл. 1.

Таблица

 1

Концентрация

От 3,00 до 5,00 вкл.

Св. 5,00 „ 11,00 „

Св. 11,00 „ 13,00 „

Св. 13,00 ,. 17,00 „

Св. 17,00 „ 22,00 „

Светофильтр контрольный

Абсолютная

погрешность

0,4

0,5

0,0

0,8

1,2

0,7

Вариация

показаний

0,6

»•

2.3. Нестабильность показаний гемоглобинометра за 30 мин-

не превышает 0,25 г%.

2.4. Изменение показаний гемоглобинометра, вызванное из-

менением температуры окружающего воздуха в рабочих кли-

матических условиях, не превышает половины основной погреш-

ности на каждые 10°С.

2.5. Сходимость показаний гемоглобинометра по свето-

фильтру контрольному не превышает 0,15 г%.

26. Гемоглобинометр ГФ-3 работает от сети переменного

тока частотой 50 Гц  ± 3 % и напряжением 127/220 В при откло-

нениях напряжения от номинального значения  ± 1 0 % . Измене-

ние показаний, вызванное изменением напряжения сети на

± 1 0 % от номинального значения не превышает 0,2 г%. Гемо-

глобинометр подготовлен к включению в сеть с напряжением

220 В.

2.7. Время установления рабочего режима не превышает

5 мин.

2.8. Приборное время измерения концентрации гемоглобина

не превышает 30 с.

2.9. Гемоглобинометр обеспечивает непрерывный режим ра-

боты ежедневно в течение 8 ч.

2.10. Каждый гемоглобинометр укомплектован кюветами

только одной группы.

2.11. Мощность, потребляемая гемоглобинометром, не бо-

лее 40 ВА.

2.12. Масса гемоглобинометра не превышает 10 кг (без

запчастей и принадлежностей).

2.13. Габаритные размеры гемоглобинометра не более 370Х

Х220Х340 мм.

2.14. Наработка на отказ — не менее 1250 ч.

2.15. Средний срок службы гемоглобинометра не менее 5 лет.

2.16. По электробезопасности гемоглобинометр выполнен по

классу защиты 1 (ОСТ 64-1-203-75).

3.

 КОМПЛЕКТ ПОСТАВКИ

3.1. Комплект поставки гемоглобинометра фотоэлектричес-

кого соответствует указанному в табл. 2.

Таблица 2

Наименование

1. Гемоглобинометр фотоэлектри-

ческий ГФ-3

2 Комплект запасных частей

кювета

Обозначение

документов

2Т2.853.025

2Т7.180.036

Количество,

шт

1

3

Продолжение таблицы 2

Наименование

пробка резиновая конусная № 12, 5

пробирка П2 14-100ХС1

неоновая лампа ТН-0,3-3

лампа ОП8-06

пипетка с меткой 0,02 мл

предохранитель ПМ-0,5

предохранитель ПМ-1,0

скарификатор-копье для прока-

лывания кожи пальца — 2 мм У4.2

3. Комплект принадлежностей

штатив

пробка резиновая конусная

№ 12, 5

пробирка П2 14-100ХС1

стаканчик СН 45/13

банка БП-31.-16-МТО

пипетка

 с меткой 0,02 мл

скарификатор-копье для прока-

лывания кожи пальца — 2 мм У 4.

футляр ПМ-2 У4.2

чемодан

4. Комплект инструмента, принад-

лежностей

дозатор шприцевой полуавтома-

тический ДШП-5

контрольно-юстировочное при-

способление

отвертка 7810-1304 Ц15.хр

фланель отбеленная арт. 1636, м

светофильтр контрольный

Обозначение

документов

ГОСТ 7852-76

ГОСТ 10515-75

ТУПОДО.337.020

ТУ

ТУ 16-535.666-72

ТУ 64-2-240-73

НИО.481.017

НИО.481.017

ТУ 64-1-2100-76

2Т4.118.044

ГОСТ 7852-76

ГОСТ 10515-75

ГОСТ 7148-70

ОСТ 64-2-81-72

ТУ 64-2-240-73

ТУ 64-1-2100-76

ТУ 64-1-746-72

2Т6.875.006

ТУ 64-1-1146-74

2T7.0Ofi.006

ГОСТ 17199-71
ГОСТ 7259-77

2X5,940.131

Кол-во,

шт

60
60 .

3

3

100

г.

5

100

1

10

10

1

1

10

10

1

1

1

1

1

0,3X0,3

1

5. Эксплуатационная документа-

ция:

Паспорт, экз.

Методические указания по ме-

тодам и средствам

 поверки

 ге-

моглобинометра фотоэлектричес-

кого ГФ-3

2Г2 853 025.ПС

2Т2.853.С25 Д7

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Измерение концентрации гемоглобина производится пу-

тем фотометрирования и измерения оптической плотности раст-

*

вора крови. Оптическая плотность измеряется фотоэлектричес-

ким методом. В зависимости от содержания гемоглобина свето-

пропускапие раствора различно и разное количество света по-

падает на чувствительный слой фотоэлемента. Светопролуска-

ние раствора пропорционально отношению двух величин тока в

цепи фотоэлемента при прохождении света через кювету, на-

полняемую поочередно дистиллированной водой и исследуемым

раствором. Светопропускание кюветы с дистиллированной во-

дой принимается за

100%

Гемоглобинометр обеспечивает замер светопропускания ис-

следуемого образца в пределах от 0 до 100%- Практически све-

топропускание растворов, приготовленных по указанным ниже

методам, лежит в пределах от 30 до 80% в зависимости от со-

держания гемоглобина. Шкала гемоглобинометра проградуиро-

вана в относительных единицах.

Зависимость концентрации гемоглобина С от делений шка-

лы Д приведена на рис. 1.

4.2. Оптическая схема — однолучевая. Свет от источника

проходит через ограничительную диафрагму, цилиндрическую

кювету, светофильтр и попадает на светочувствительный слой

фотопреобразователя.

Цилиндрическая кювета с исследуемым раствором обладает

свойствами оптической линзы. Кювета изготавливается из

стекла С90-1. Наружный диаметр трубки 14±0,25 мм, толщина

стенок от 0,7 до 0,9 мм. Кювета проточная устанавливается в

оптическом блоке. В качестве приемника лучистой энергии слу-

жит кремниевый фотопреобразователь.

Рабочий светофильтр изготавливается из стекла марок

С.ЗС-22 и ОС-11 ГОСТ 9411 -66.

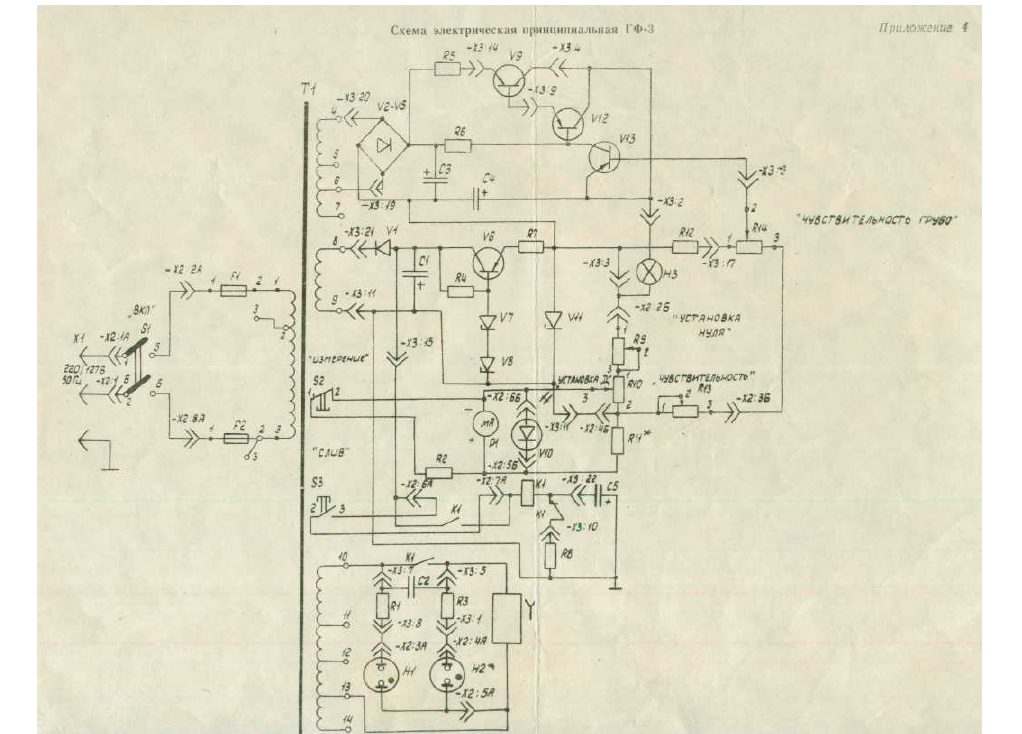

4.3. Схема электрическая принципиальная гемоглобинометра

(приложение 4) состоит из трех блоков: питания, измерения и

слива.

4.3.1.

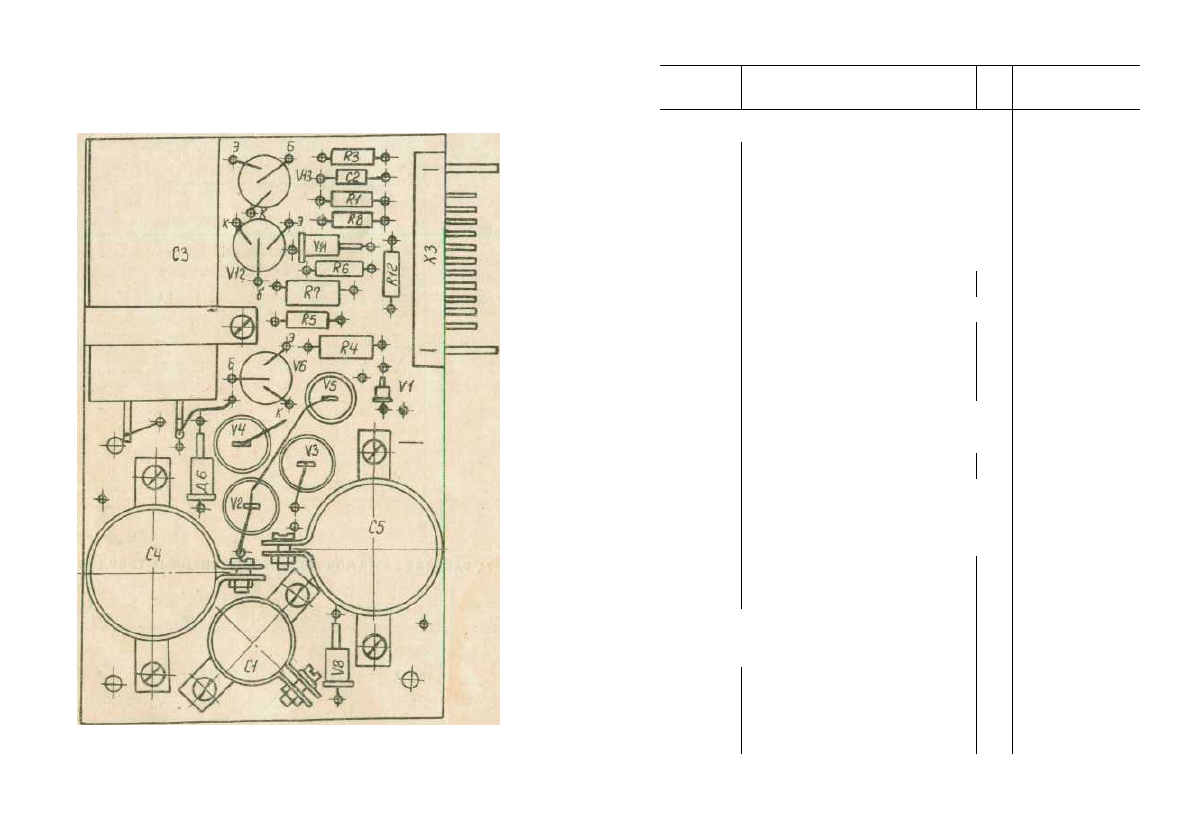

 Блок питания вырабатывает напряжение, необходи-

мое для нормальной работы блоков измерения и слива.

На первичную обмотку силового трансформатора Т1 пода-

ется напряжение от сети. Напряжение, снимаемой с выводов

4—6 выпрямляется двухполупериодным выпрямителем на дио-

дах V2—V5. Конденсатор СЗ служит фильтром.

Напряжение с выпрямителя подается на вход стабилизато-

ра.

Стабилизация напряжения питания лампы НЗ осуществля.

ется транзисторной компенсационной цепью с усилителем по-

стоянного тока. В качестве регулирующего элемента служит

составной триод из транзисторов V9 и VI2.

Напряжение, снимаемое с выводов 8—9 трансформатора,

выпрямляется однополупериодпым выпрямителем на диоде VI.

Конденсатор С1 выполняет роль фильтра. Выпрямленное нап-

ряжение поступает на вход стабилизатора опорного напряже-

ния. Стабилизатор двухкаскадный. Первый каскад представ-

ляет собой транзисторный компенсационный стабилизатор без

усилителя постоянного тока и собран на транзисторе V6 и ди-

одах V7 и V8. Этот каскад обеспечивает коэффициент стабили-

зации не ниже 10.

Второй каскад представляет собой полупроводниковый па-

раметрический стабилизатор, выполненный на резисторе R7 и

стабилитроне VII. Коэффициент стабилизации этого каскада

не ниже 20. Нагрузкой второго каскада является делитель на

резисторах R12—R13—R14 и отчетно-измерительная схема.

Напряжение, снимаемое с потенциометра R14, служит в качес-

тве опорного и .поступает на базу транзистора

 V13.

 Работа ста-

билизатора напряжения для питания лампы НЗ происходит сле-

дующим образом. При повышении напряжения в сети напря-

жение на лампе также стремится возрасти. Не так как напря-

жение на базе транзистора V13 остается при этом стабильным

и равным опорному напряжению, то увеличивается напряжение

между эмиттером и базой этого транзистора. Это влечет за

собой возрастание базового и коллекторного токов и умень-

шает падение напряжения на резисторе R6. При этом напря-

жение на базе транзистора V12 также уменьшается. Ток эмит-

тера транзистора VI2 и ток базы транзистора V9 падает. Это

влечет за собой увеличение падения напряжения на участке

эмиттер-коллектор транзистора V9.

В результате выходное напряжение стабилизатора остается

практически постоянным. При уменьшении входного напряже-

ния весь процесс меняется на обратный описанному выше-

Выходное напряжение' стабилизатора может регулировать-

ся в пределах от 5 до 8 В при помощи потенциометров R13 и

R14.

4.3.2. Схема блока измерения представляет собой простей-

ший вариант компенсационного измерителя фототока. Фототок,

возникающий в цепи фотопреобразователя V10, подается на

микроамперметр Р1. Однако, из-за наличия внутреннего шун-

тирующего сопротивления в цепи фотопреобразователя и внут-

реннего сопротивления микроамперметра, не весь фототок про-

йдет через микроамперметр: часть его теряется на шунтирую-

щем сопротивлении фотопреобразователя.

Метод компенсации состоит в том, что встречно фототоку по-

дается компенсационный ток от постороннего источника, в дан-

ном случае через прецизионный потенциометр R10. В момент

компенсации токов( когда микроамперметр показывает нуль)

величина тока компенсации равна величине фототока. Угол по-

ворота движка потенциометра R10 прямо пропорционален из-

меряемому току. Движок потенциометра механически связан со

шкалой. Прибор настраивается таким образом, что максималь-

ный фототок (когда измеряемая жидкость совершенно проз-

рачна, например, дистиллированная вода или трансформирую-

щий раствор) соответствовал максимальному значению тока

компенсации, т. е. шкала установлена у отметки 0.

Резистор R11 ограничивает ток компенсации до величины не

более 25 мкА.

Резистор R2 является шунтом для микроамперметра, пре-

дохраняя его от повреждения. В момент уравновешивания то-

ков, когда их разность не превышает 5

 мкА,

 шунт R2 отклю-

чает с помощью переключателя S2 ИЗМЕРЕНИЕ и производят

точную компенсацию токов.

4.3.3. Система слива состоит из переключателя S3 СЛИВ,

включающей реле К1, которое включает соленоидный клапан Y.

На время нахождения клапана Y в открытом состоянии горит

сигнальная лампа Н2. Соленоидный клапан подключен к выво-

дам 10—13 трансформатора Т1 через нормально разомкнутый

контакт реле К1.

При нажатии переключателя S3 реле становится на само-

блокировку и начинается заряд конденсатора С5. Когда ток за-

ряда конденсатора С5 будет меньше тока отпускания реле К1,

обмотка реле обесточивается и клапан Y отключится. Разряд

конденсатора С5 происходит через нормально замкнутый кон-

такт реле К1 и сопротивление R8.

Интервал времени включения клапана Y составляет от 3 до

6 с. За это время суспензия полностью вытекает из кюветы.

4.3.4. Описание конструкции гемоглобинометра ГФ-3,

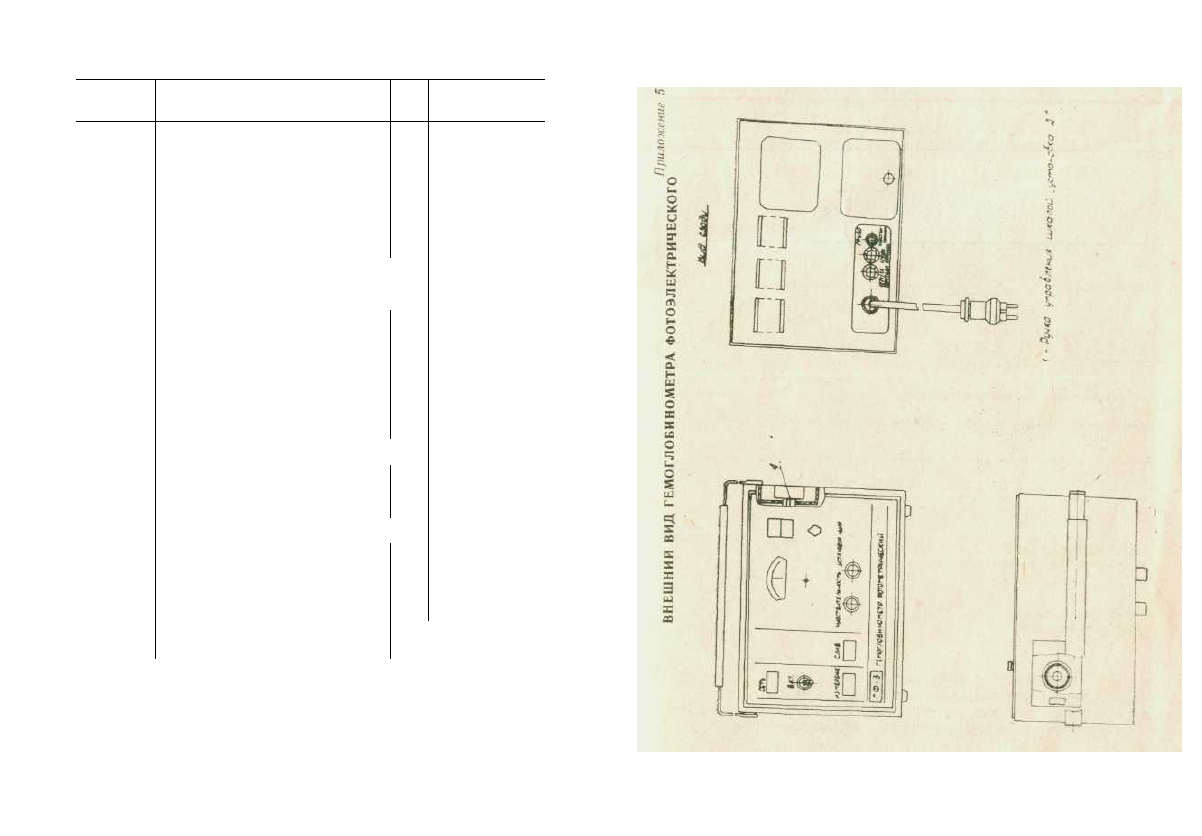

Внешний вид прибора ГФ-3 дан в приложении 5.

Конструктивную основу гемоглобинометра ГФ-3 составляет

шасси, на котором смонтированы:

— оптическая часть;

— система слива;

— электронная плата.
На лицевой панели гемоглобинометра крепятся:

— измерительный прибор;

— шкальное устройство;
— переключатели ИЗМЕРЕНИЕ и СЛИВ;

— тумблер включения гемоглобинометра СЕТЬ;

— ручки потенциометров ЧУВСТВИТЕЛЬНОСТЬ и УСТА-

НОВКА НУЛЯ;

— сигнальные лампы включения гемоглобинометра В1\Л, и

СЛИВ.

Шасси, с расположенными на нем блоками, вставляется в

металлический корпус.

В ниш^ боковой стенки расположена ручка управления шка-

лой УСТАНОВКА Д.

На задней стенке гемоглобинометра расположены: сетевой

шнур питания, два держателя предохранителей, ручка потен-

циометра ЧУВСТВИТЕЛЬНОСТЬ ГРУБО, люк для доступа к
лампе, люк для доступа к сливному бачку.

Шкальное устройство состоит из потенциометра ПЛП, оси

 и

шкалы-барабана. Шкала устанавливается по риске на стекле

путем совмещения нуля шкалы с риской, когда потенциометр

установлен в крайнее плюсовое значение.

Элементы оптики расположены на плате, установленной на

шасси. Для юстировки оптического узла выбран вариант с ис-

пользованием 3 винтов. При ослаблении винтов обойма, с за-
крепленными на ней патроном и лампой, перемещается перпен-

дикулярно оптической оси.

Для фиксации обоймы при продольном перемещении

 служит

стопорный винт.

Герметичное сочленение клапана с кюветой-пробиркой обес-

печивается резиновой конусной втулкой. Кювета устанавлива-

ется; в шахту с легким нажимом во втулку соленоидного кла-

пана.

Положение кюветы в верхней части фиксируется гайкой, ко-

торая поджимает резиновую прокладку.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5.1. Гемоглобинометр выполнен по классу зашиты 1 и соот-

ветствует требованиям электробезопасности согласно ОСТ

64-1-203-75.

5.2. Гемоглобинометр может работать в помещениях, имею-

щих устройство защитного заземления-

5.3. В целях безопасности обслуживающего персонала за-

прещается:

а) приступать к работе с гемоглобинометром, не ознакоми-

вшись с настоящим паспортом;

б) работа с гемоглобинометром без кожуха при его вклю-

чении в сеть;

в) эксплуатация гемоглобинометра без защитного заземле-

ния;

г) применение для заземления газопровода, а также труб и

10

батарей отопительной системы;

д) снимать кожух, а также производить замену предохрани-

телей, не отключив предварительно гемоглобинометр от сети.

6.

 ПОРЯДОК УСТАНОВКИ

6.1. После распаковки гемоглобинометра необходимо про-

вести проверку на соответствие разделу 3.

6.2. Включайте гемоглобинометр только через сутки после

переноса в сухое отапливаемое помещение, если он до эксплуа-

тации находился на складе при температуре ниже минус 5°С.

6.3. Проверьте положение предохранителя, колодки подклю-

чения сети, находящихся на задней стенке гемоглобинометра.

Положение предохранителя должно соответствовать сетевому

напряжению.

Безотказная работа гемоглобинометра обеспечивается над-

лежащим уходом и выполнением правил эксплуатации.

7. ПОДГОТОВКА К РАБОТЕ

7.1. До включения гемоглобинометра необходимо выставить

корректором нуль микроамперметра.

7.2. Подключите гемоглобинометр к сети и установите тум-

блер СЕТЬ в положение ВКЛ. При этом загорается сигнальная

лампа.

7.3. Начинайте работу на гемоглобинометре не ранее, чем

через 5 минут после включения.

7.4. Налейте в кювету 5 см

3

 дистиллированной воды.

7.5. Установите шкалу Д па отметку со ручкой УСТАНОВ-

КА Д; при этом стрелка микроамперметра должна отклониться

в крайнее левое положение (на отметку Б). В случае, если

стрелка не устанавливается в этом положении, подведите ее на

отметку 5 ручкой ЧУВСТВИТЕЛЬНОСТЬ.

7.6. Установите шкалу Д на отметку 0. При этом стрелка

микроамперметра должна установиться на нулевую отметку.

Если стрелка не устанавливается на этой отметке, подведи-

те ее ручкой УСТАНОВКА НУЛЯ. Точную установку произве-

дите при

 нажатом

 переключателе ИЗМЕРЕНИЕ.

ВНИМАНИЕ! Переключатель ИЗМЕРЕНИЕ включайте то-

лько тогда, когда стрелка микроамперметра находится не да-

лее, чем на половине деления от нулевой отметки.

7.7. Слейте дистиллированную воду, нажав на переключа-

тель СЛИВ.

8. ПОРЯДОК РАБОТЫ

8.1. Подготовить контрольный раствор гемоглобина.

Трансформирующий раствор:

натрий двууглекислый ГОСТ 4201-66, г 1,0

ацетонциангидрин «Ч» МРТУ 6-09-3557-67, мл 0,5

калий железосинеродистый (красная кровяная соль) «ч.д.а.»

ГОСТ 4206-75, г 0,20

дистиллированная вода ГОСТ 6709-72, л до 1

При составлении растворов следует пользоваться мерной по-

судой класса не ниже 2 по ГОСТ 1770-74.

Ход приготовления раствора: при помощи шприцевого доза-

тора ДШП-5 (погрешность 0,8%) налейте 5 см

3

 трансформиру-

ющего раствора в чистую сухую пробирку и туда же пипеткой

(погрешность 1,5%) внесите 0,02 мл. исследуемой крови, про-

мывая пипетку в трансформирующем растворе всасыванием и

выдуванием. Содержимое пробирки хорошо перемешать. Изме-

рения начинайте не ранее, чем через 30 мин. Цвет раствора

стабилен в течение не более двадцати четырех часов.

8.2. Определение концентрации гемоглобина.

8.2.1. Исследуемый раствор, приготовленный в соответствии

с методикой, изложенной в п. 8.1. настоящего паспорта, налейте

в кювету гемоглобинометра. При этом стрелка микроампермет-

ра сместится с нулевой отметки.

8.2.2. Подведите стрелку микроамперметра на нуль при на-

жатом переключателе ИЗМЕРЕНИЕ, вращая ручку УСТАНОВ-

КА Д.

8.2.3. Сняв отсчет на шкале Д, определите концентрацию ге-

моглобина С в грамм-процентах по графику, приведенному (см.

рис. 1).

8.2.4. По окончании измерений слейте исследуемую жид-

кость из кюветы.

П р н м е ч

 а и и е. Каждые 30 мин. производите проверку настройки

микроамперметра в соответствии с пп. 7.4., 7-5., 7.6. настоящего паспорта.

8.3. Проверка градуировки гемоглобинометра.

Проверка градуировки гемоглобинометра производится то-

лько по мере необходимости: при замене кюветы, источника

света, нарушении юстировки. Проверка производится по свето-

фильтру контрольному или по контрольным растворам.

8.3.1. Приготовьте контрольные растворы гемоглобина по

методике, изложенной в п. 8.1. настоящего паспорта.

8.3.2. Значения концентрации гемоглобина контрольных ра-

створов должны быть близкими к средним значениям следующих

поддиапазонов 3—5, 5—11, 11—13, 13—17, 17—22 г%.

12

8.3.3. Концентрацию контрольных растворов определите сле-

дующим образом.

Оптическую плотность контрольных растворов Д измерьте на

спектрофотометре СФ-16 ГОСТ 5.1796-73 не менее трех раз. Из-

мерения выполняют при длинах рабочей и сравнительной кювет

10 мм, ширине щели 3 мм, длине волны 540 нм и заполнении

сравнительной кюветы трансформирующим раствором.

8.3.4. Вычислите концентрацию гемоглобина в грамм-процен-

тах для каждого значения оптической плотности

 Coi

 по фор-

муле (1):

С

о ;

=36,77Д (1),

где 36,77 — постоянный коэффициент.

8.35. Определите среднее арифметическое значение концен-

трации

 Coup

  Д

л я

 каждого раствора.

8.3.6. Три раза измерьте концентрацию гемоглобина каждо-

го раствора на гемоглобинометре, как указано в п. 8.2. насто-

ящего паспорта.

8-3.7.

 Определите наибольшую разность

 АС

 1тах

 для каждо-

го раствора по формуле (2) (в грамм-процентах):

^imair^^i

 ^

 oicp

 (2)

где

 Ci

 — значение концентрации раствора.

Наибольшая разность не должна превышать значений, ука-

занных в п. 2.2. настоящего паспорта. В противном случае ис-

править график (см. рис. 1) в соответствии с новыми значения-

ми концентрации гемоглобина.

8.4- Для проверки градуировки л о светофильтру контроль-

ному три раза установите светофильтр в кювету с трансформи-

рующим раствором таким образом, чтобы риска на светофильт-

ре совпадала с риской на кюветной шахте. Определите показа-

ния гемоглобинометра, как указано в п. 8.2. настоящего пас-

порта.

Определите максимальную разность между снятыми пока-

заниями гемоглобинометра и показаниями по светофильтру

контрольному, указанному на рис. 1. Эта разность не должна

превышать 0,7 г%. В противном случае произвести переграду-

ировку гемоглобинометра-

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9.1.

 Указание по уходу за гемоглобинометром.

9.1.1.

 По окончании работы промойте кювету дистиллиро-

ванной водой и вылейте жидкость из кюветы и сливного бачка.

9.1.2. Не допускайте переполнения кюветы раствором пли

водой.

13

9.1.3. Следите за состоянием кюветпой шахты. В случае по-

падания в псе раствора протрите шахту тампоном из марли.

9.1.4. Рекомендуется не реже одного раза в месяц кювету

простерилизовать кипячением с последующей просушкой и про-

мывкой спиртом. При установке кюветы в гемоглобинометр не

следует брать ее руками за рабочие стенки. Рекомендуется

 ус-

танавливать

 кювету в гемоглобинометр держа ее за края во-

ронки.

9.2. Указания по установлению кюветы в кюветную шахту.

9.2.1. Установку кюветы в кюветную шахту производите лег-

кими нажимами на края воронки, вращая ее вокруг собствен-

ной оси по часовой стрелке так, чтобы конец кюветы вошел в

отверстие резиновой втулки, обеспечивающей герметичность

соединения кюветы с клапаном.

9.2.2. При установке кюветы следите, чтобы риска на ней

совпадала с рискою кюветпеш шахты.

9-2.3. При правильной установке, кювета фиксируется в кю-

ветной шахте плотно и без перекосов.

4. Чтобы вынуть кювету из шахты, нажмите на край во-

ронки и вращайте кювету вокруг собственной оси против часо-

вой стрелки до тех пор, пока она не станет свободной.

9.3. Указание по замене лампы ОП8-06.
9.3.1. Отверните два винта и снимите крышку с окна, обес-

печивающего доступ к лампе.

9.3.2. Отверните винт и выньте из прибора патрон с лампой.

9.3.3. Выверните из патрона неисправную лампу и па ее ме-

сто установите новую.

9.3.4. Установите патрон с лампой в гемоглобинометр до

упора, ориентируя его относительно продольной оси таким об-

разом, чтобы нить накала лампы была расположена вертикаль-

но и зажмите винт.

9.3.5. Выньте кювету из шахты гемоглобинометра, действуя

согласно п. 9.2.4. настоящего паспорта, и на ее место устано-

вите по риске контрольно-юстировочное приспособление.

9.3.6. Включите гемоглобинометр в сеть.

9.3.7. Установите ручкой УСТАНОВКА Д шкалу Д на от-

метку оэ .

9.3.8. Добейтесь, чтобы световой пучок проходил через ще-

ли контрольно-юстировочного приспособления, перемещая дер-

жатель патрона и маневрируя тремя котировочными винтами.

В этом случае фотопреобразователь гемоглобинометра будет

освещен и микроамперметр покажет наличие максимального

возможного фототока,

14

9.3.9. Закрепите котировочные винты.

9.3.10. Извлеките из кюветы шахты контролыю-юстнровоч-

пое приспособлен;•-.

9.3-11. Установите в кюветную шахту кювету, действуя сог-

ласно пп. 9.2.1., 9.2.2., 9.2.3., настоящего паспорта.

9 3 12 Налейте в кювету 5 см

3

 дистиллированной воды.

9.3.13. Установите ручку ЧУВСТВИТЕЛЬНОСТЬ в среднее

положение.

9 3 14. Вращая с помощью отвертки ось потенциометра ЧУВ-

СТВИТЕЛЬНОСТЬ ГРУБО на задней стенке гемоглобиномет-
ра, подведите стрелки микроамперметра к крайней левой отмет-
ке'шкалы- При этом отметка оо шкалы Д должна быть подве-

дена к риске.

10. ТЕХНИЧЕСКОЕ ОСВИДЕТЕЛЬСТВОВАНИЕ

Техническое освидетельствование гемоглобинометра фото-

электрического ГФ-3 производится в соответствии с «Методи-

ческими указаниями по методам и средствам поверки»
2Т2.853.025 Д7.

11

 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ

И МЕТОДЫ ИХ УСТРАНЕНИЯ

Перечень наиболее часто встречающихся или возможных не-

исправностей:

Наименование |

неисправности,  |

В е р о я т н а я  п р ц ч и

.

внешнее проявле-j *

  н а

 '

ние и дополни- i

тельные признаки

1

Метод

устранения

Примечание

1.

 Гемоглобино-

метр

 не включа-

ется

2. Ье горит ла-

мпа

 ОП8-06

 в

оптическом

 блоке

3. Ручка

 ЧУВ-

Сгорели предо-

хранители

Плохой кон-

такт лампы с

патроном

Перегорела

лампа ОП8-06

Загрязненная

кювета

В результате

предохрани-:

лампу в

 пат-

СТВИТЕЛЬНОСТЬ;

 старения лампа

не имеет запаса

для

 регулиров

р

ОП8-06

 дает не-

достаточный свет;

вой поток

Нарушена

 юс

ровка

 лампы

ОП8-06

Замените

|тели.

Вверните

|РОН. j

Замените лампу ОП8-06

Промойте кювету.

Установите ручку ЧУ-

ВСТВИТЕЛЬНОСТЬ в.

"реднее положение, npo-i

изведите настройку в со-]

ответствии с пп. 9.3.12—j

9.3.14. настоящего пас-

порта.

Проведите юстировку,

согласно пп.

 9.3.5—9.3.10,

настоящего паспорта-

 i

15

12. ТЕКУЩИЙ РЕМОНТ

12.1. Общие положения.

12.1.1. Текущий ремонт гемоглобинометра осуществляется

квалифицированными инженерно-техническими специалистами

ремонтных предприятий системы «Медтехника». Текущий ре-

монт может производиться

 и

 другими предприятиями, которые

по разрешению «Союзмедтехники» обслуживают данный район.

12.1.2. При проведении текущего ремонта необходимо стро-

го соблюдать указания мер безопасности согласно разделу 5

настоящего паспорта, а также требования «Правил техничес-

кой эксплуатации и безопасности обслуживания электроустано-

вок промышленных предприятий».

12.1.3. При ремонте гемоглобинометра необходимо руковод-

ствоваться картой рабочих режимов полупроводниковых три-

одов (приложение 2) н картой рабочих режимов трансформа-

тора (приложение 1).

, 12.2. Содержание текущего ремонта.

12.2.1. Обнаружение неисправностей производят при выпол-

нении работ, указанных в разделах 9, 10, 11.

12.2.2. Отыскание неисправностей производят общеприня-

тыми методами отыскания неисправностей радиоэлектронной

аппаратуры. При этом проверяют напряжение на трансформа-

торе (см. приложение 1) и на элементах схемы (см. приложе-

ние 4).

12.2.3. Устранение неисправностей производят путем ремон-

та вышедших из строя деталей и узлов или замены их годными.

12.2.4. После устранения неисправностей производят наст-

ройку и проверку гемоглобинометра согласно разделу 8.3.

В случае замены силового трансформатора необходимо про-

верить работу гемоглобинометра при колебаниях напряжения

±10% от номинального значения.

Проверка

 производится следующим

 образом:

Гемоглобинометр подключают к сети питания через лабо-

раторный автотрансформатор ЛАТР-1М ТУ 16-517.216-69. На-

пряжение контролируют вольтметром переменного тока класса

точности не ниже 2,5 с пределом измерений 250 В. Проверку

производят при напряжении 198, 220, 242, 114, 127, 140 В, пу-

тем установки светофильтра крнтролыюго 2Т2.940.134 в кюве-

ту, заполненную трансформирующим раствором. Изменение

показаний определяют по разности между показаниями гемо-

глобинометра при номинальном напряжении сети

 и

 отклонениях

на  ± 1 0 % .

16

13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Гемоглобинометр фотоэлектрический ГФ-3 заводской №

соответствует техническим условиям ТУ 64-1-3003-77 и приз-

нан годным для эксплуатации.

Гемоглобинометр прошел технологическую приработку' в те-

чение 8 часов.

Дата выпуска

Представитель ОТК

14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

14.1. Гарантийный срок — 18 месяцев при хранении и экс-

плуатации гемоглобинометра в соответствии с требованиями

технических условий и паспорта завода-изготовителя.

Гарантийный срок исчисляется со дня ввода гемоглобино-

метра в эксплуатацию, но не позже 6 месяцев с момента

 по-

лучения

 потребителем.

14.2. В течение гарантийного срока гемоглобинометр ре-

монтируется заводом-изготовителем или ближайшей ремонтной

мастерской по предъявлению гарантийного талона.

Пересылка изделий, подлежащих гарантийному ремонту,

производится за счет завода-изготовителя.

Адрес завода-изготовителя: г. Львов-19, ул. Заводская, 31

завод РЭМА.

15. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

Оформление рекламации, упаковка и отправка прибора для

ремонта заводу-изготовителю или ремонтным мастерским произ-

водится согласно «Положению о поставках продукции произ-

водственно-технического назначения».

17

16. СВЕДЕНИЯ О КОНСЕРВАЦИИ,

УПАКОВКЕ И ХРАНЕНИИ

16.1. Гемоглобинометр предохранен от коррозии в соответ-

ствии с ГОСТ 13168-6.9 для группы III условий хранения С.

16.2. При кратковременном хранении гемоглобинометр

должен находиться в закрытом помещении при температуре -от

+ 10°С до Ч-35°С и относительной влажности воздуха до 80%

при температуре окружающего воздуха 20

:;

С. В воздухе не дол-

жно быть примесей, вызывающих коррозию.

16.3. При подготовке гемоглобинометра к длительному хра-

нению необходимо произвести консервацию.

16.4. Гемоглобинометр и комплект ЗИП должны быть уло-

жены в картонные или полистироловые коробки.

16.5. При транспортировании гемоглобинометр и коробки

ЗИП укладываются в деревянную тару с заполнением свобод-

ного пространства амортизирующим материалом.

Упаковочная тара должна быть внутри выложена влагоне-

проницаемым материалом.

Упакованный гемоглобинометр допускает транспортирование

железнодорожным, авиа- и автотранспортом.

16

ipu.i

MOV-ЧНЫЕ ДАННЫЕ СИЛОВОГО ТРАНСФОРМАТОРА

2Т4.700.046

Сердечник

Сталь 9

ЭЗЗО; 0,35

ШЛ 25x25

двО.777.003 ТУ

Обмот

-

к

и

I

II

III

IV

вывод

а

1—3

2—3

4—5

4—6

1—7

8-0

10—11

10—12

10--13

10—14

Числ

о

витко

в

970

76

183

1070

Прово

д

намотк

и

0,45

0,27

0,33

!

 [апря

-

жени

е

X

. X.

, В

9,45 ±0,5

11,55 ±0,6

13,3  ± 0 7

25,2 ±1,3

134±7

189±9

2 1 0 ± Ц

242+14

Сопро

-

тивлени

е

О

м

43,5

0,73

7,5

130

Приме

-

чани

е

Приложение 2

КАРТА РАБОЧИХ РЕЖИМОВ ПОЛУПРОВОДНИКОВЫХ ТРИОДОВ

Обозначе-

ние

V6

V9

V12

V13

Тип триода

МП26Б

П213Б

МПЭ0А

МГ138А

коллектор

28 —32

5,5—7,5

5.5—7,5

5,7—7,8

-[апряжение, В

эмиттер

14-17

11—17

6—8

6—7

база

7—8,5

6—8

5.7-7,8

5,5-7,5

Приложение

 .?

ПЛАН РАСПОЛОЖЕНИЯ ЭЛЕМЕНТОВ НА ПЛАТЕ

20

Продолжение приложения 4

Позиц.

обознач.

1

Наименование и тип >

С1 Конденсатор K50-6--III-50B-200 мкф

С2

СЛ

С 4

С5

F l , F2

H I , H2

НЗ

К1

Р1

R1

R2

R3

R.4

R5

R6

Р.7

R8

R9

R10

R11*

R12

Р13

Конденсатор КМ-Зб-Н30-0,015 мкф

Конденсатор K50-6-III-25B-2000 мкф

Конденсатор

 К50-6-Ш-25В-1000 мкф

Конденсатор К50-6-Ш-50В-500 мкф

Предохранитель ПМ-0,5

Неоновая лампа ТН-03

Лзмпа

 ОП8-06

Реле РКН

Микроамперметр М132

Резистор МЛТ-0,5-200 кОм  ± 5 %

Резистор МЛТ-0,5-2 кОм  ± 5 %

Резистор -МЛТ-0,5-200 кОм  ± 5 %

Резистор МЛТ-1-430 Ом  ± 5 %

Резистор

Резистор МЛТ-0,5-820 Ом ±10%

Резистор МЛТ-1-430 Ом  ± 5 %

Резистор МЛТ-0,5-820 Ом  ± 5 %

Резистор ППЗ-40-2,2 кОм ±10%

Потенциометр ПЛП-11-Е±0,3-2 кОм

3=5%

Резистор МЛТ-0,5-240 кОм  ± 5 %

Резистор МЛТ-0,5-1,8 кОм  ± 1 0 %

Резистоп ППЗ-40-330 Ом -И0%

Соли-

• ест-

во

1

1

1

1

1

2

2

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Примечание

РС4.500.176Сп

Допускается

замена М900

кл. 1,5

2Т5.634.003

150, 180, 220, 270

300, 330 кОм

21

Продолжение приложения 4

Позиц.

обознач.

R14

S1

S2, S3

Т1

VI

V2...V5

" V6

V7, V8

V9

VI0

VII

VI2

VI3

XI

Х2

ХЗ

Y

Наименование и тип

Резистор ППЗ-48-1,5 кОм  ± 1 0 %

Тумблер ТЗ

Переключатель П2К.

Трансформатор

Диод полупроводниковый КДЮЗА

Диод полупроводниковый КД202В

Транзистор МП26

Стабилитрон полупроводниковый

Д814Л

Транзистор П213Б

Фотопреобразователь ФКДП1030

Стабилитрон полупроводниковый

Д814А

Транзистор МП20А

Транзистор МП38А

Вилка ВШ-к-20-04-101250

Розетка

 РП1О-15

Вилка

 РП10-15

Розетка

 МРН

 22-2

Вилка

 МРН

 22-2

Клапан соленоидный СКН-2

Коли-

чест-

во

1

1

2

1

\

4

1

1

1

1

1

I

3

1

]

1

1

1

"Примечание

2Т4.700.046

22

23

Львовский завод

радиоэлектронной

медицинской аппаратуры

г. Львов-19, ул. Заводская, 31

Телеграф «Львов Корпус»

Тел. 52-05-22

Спецссудный счет № 92377001

в Железнодорожном отд. Госбанка г. Львова

ГАРАНТИЙНЫЙ ТАЛОН

на ремонт в течение гарантийного

 срока

(наименование изделия)

ТУ

Модель

Дата изготовления

 $ г ///.

 -//V. №

Приобретен ,

(заполняется торгующей организацией)

Принят на гарантийное обслуживание ремонтным

предприятием города

М. П.

м. п.

Подпись руководителя

ремонтного предприятия

Подпись руководителя

учреждения владельца

Высылается ремонтным предприятием «Медтех-

ника» в адрес завода-изготовителя и служит осно-

ванием для предъявления счета на оплату за про-

веденный ремонт в течение гарантийного срока.

25

, ' •

Начало гарантийного срока исчисляется со дня

ввода изделия в эксплуатацию, но не позднее 6

месяцев со дня получения изделия потребителем.

Гарантийный ремонт изделия медицинской тех-

ники осуществляется ремонтными предприятиями

системы «Медтехника», обслуживающими учреж-

дения здравоохранения в данной области, крае,

республике (включая лечебные учреждения других

ведомств) за счет заводов-изготовителей.

Если изделие в период гарантийного срока

вышло из строя в результате неправильной его экс-

плуатации, стоимость ремонта оплачивает учрежде-

ние-владелец

Контролер,

(условный 'номер)

Упаковщик

(условный номер)

Дата

 К.

_Дата_

(оборотная сторона гарантийного талона)

о

X

26

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИИ

Изы.

Номера листов (страниц)

изъя-

тых

Всего

листов

(стр )

в док.

документа

Входящий

№ сопро-

водитель-

ного доку-

мента и

дата

Подпись

Дата

С О Д Е Р Ж А Н И Е

В в е д е н и е 3

Н а з н а ч е н и е

Т е х н и ч е с к и е  х а р а к т е р и с т и к и

.

.

. 4

К о м п л е к т  п о с т а в к и |
У с т р о й с т в о и принцип  р а б о т ы

.

.

. 6

У к а з а н и я  м е р  б е з о п а с н о с т и

.

.

.  1 0

П о р я д о к  у с т а н о в к и . . .

 11

П о д г о т о в к а к  р а б о т е 11

П о р я д о к  р а б о т ы  1 2
Т е х н и ч е с к о е  о б с л у ж и в а н и е . . . . 13

Т е х н и ч е с к о е  о с в и д е т е л ь с т в о в а н и е . . 15

Х а р а к т е р н ы е  н е и с п р а в н о с т и и  м е т о д ы их

у с т р а н е н и я 15

Т е к у щ и й  р е м о н т . .

.

.

.

.  1 6

С в и д е т е л ь с т в о о  п р и е м к е . . . . 17
Г а р а н т и й н ы е  о б я з а т е л ь с т в а

.

.

.  1 7

С в е д е н и я о  р е к л а м а ц и я х .

.

.

.  1 7

С в е д е н и я о  к о н с е р в а ц и и ,  у п а к о в к е и  х р а н е н и и 18
П р и л о ж е н и я : 1.  М о т о ч н ы е  д а н н ы е силово-

го  т р а н с ф о р м а т о р а . . 19

2.  К а р т а  р а б о ч и х  р е ж и м о в по-

л у п р о в о д н и к о в ы х  т р и о д о в . 19

3 .  П л а н  р а с п о л о ж е н и я эле-

ментов  н а  п л а т е

.

.

.  2 0

4.  С х е м а  э л е к т р и ч е с к а я прин-

ц и п и а л ь н а я  Г Ф - 3

5.  В н е ш н и й  в и д  г е м о г л о б и н о -

м е т р а  ф о т о э л е к т р и ч е с к о г о . 23

6.  Г а р а н т и й н ы й  т а л о н . . 25

Л и с т  р е г и с т р а ц и и  и з м е н е н и й

.

.

.  2 7

Ответственный за выпуск Л. Л. Гончукова.

Редактор И. Н. Богданов.

Художественный редактор В. П. Сюткин.

Технический редактор О. И Павлик.

, Корректор И. Р. Бернова.

Изд. № 56. Сдано в набор 26.03.79. Подписано к печати

Формат 60X84

!

/i6 Бумага Гарнитура лит.

Печать высокая. Усл. печ. л. 1.63. Уч.-изд. л. 1.4. Ти-

раж 1000. Зак. № 1730. Бесплатно. Заказное.

Львовское областное управление по делам издательств,

полиграфии и книжной торговли, Львов, Подвальная, 3.

Нестеровская городская типография. Нестеров Львовской

обл., Горького, 8.
