ЦЕНТРИФУГА ЛАБОРАТОРНАЯ МЕДИЦИНСКАЯ 0С-6М. ПАСПОРТ ШХ2.779.043 ПС

ЦЕНТРИФУГА ЛАБОРАТОРНАЯ

МЕДИЦИНСКАЯ 0С-6М

П А С П О Р Т

ШХ2.779.043 ПС

•

ВНИМАНИЕ!

Перед эксплуатацией центрифуги необходимо хорошо

изучить настоящий паспорт, а также паспорта на сменные

части (роторы и механизм увеличения частоты вращения

СН-3/1), используемые при работе на центрифуге.

Хорошее знание центрифуги, сменных частей к ней, их

эксплуатационных возможностей и строгое соблюдение требо-

ваний по эксплуатации и техническому обслуживанию яв-

ляются гарантией долговечности, сокращения количества ре-

монтов и снижения затрат на эксплуатацию центрифуги и

сменных частей.

Настоящий паспорт, прикладываемый к центрифуге, дол-

жен храниться у потребителя в течение всего срока эксплуа-

тации центрифуги.

Предприятие-изготовитель оставляет за собой право вно-

сить непринципиальные конструктивные и схемные изменения,

не ухудшающие качества и работоспособности центрифуги,

без внесения изменений в эксплуатационную документацию.

После отключения электропривода центрифуги категори-

чески запрещается производить повторный запуск привода

(нажатие на кнопку «ПУСК») до полной остановки ротора.

1. НАЗНАЧЕНИЕ ЦЕНТРИФУГИ

1. 1. Центрифуга лабораторная медицинская 0С-6М

(рис. 1, в дальнейшем—центрифуга) периодического' дейст-

вия, обычная, стационарная с частотой вращения вала приво-
да

 до

 6000

 об/мин

 (100

 е~')

 предназначена .для разделения

жидких систем плотностью, до 2 г/см

3

 (2-10

3

 кг/м

3

) в поле

центробежных сил.

1. 2. Центрифуга предназначена для применения в практи-

ке клинической лабораторной диагностики и проведения ис-
следований в медицине и других областях.

1. 3. Центрифуга эксплуатируется в закрытых помещениях

с искусственно регулируемыми климатическими условиями

(помещения отапливаемые и вентилируемые, защищенные от

прямого воздействия солнечной радиации, а также атмосфер-
ных осадков, песка и пыли наружного воздуха — помещения
лабораторного типа) при температуре окружающего воздуха
от 4-10 до +35°С (от 283 до 308 К) и относительной влажности

воздуха не более 80% при +25°С (298 К).

. 1. 4. Максимальное время непрерывной работы центрифу-

ги не менее 180 мин.

Время перерыва после 180 мин непрерывной работы не

менее 60 мин.

1. 5. Центрифуга изготовлена в климатическом исполне-

нии УХЛ4.2 по ГОСТ 15150-69.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Центрифуга лабораторная медицинская 0С-6М

Рис. 1.

2. 1. Максимальная частота вращения,

об/мин (с-

1

) 6000(100).

Диапазон регулирования частоты вращения,

об/мин (с-

1

) • 500—6000 (8,3—100).

Допускаемое приведенное отклонение заданной частоты

вращения, %  ± 5 .

2. 2. Максимальный фактор разделения 7200.

2. 3. Максимальный объем центрифугата,

см

3

(м

3

) 3000(3000-10-

в

).

2. 4. Диапазон регулирования времени работы в ре-

жиме автоматического отключения привода, мин 0—60.

Отклонение времени отключения привода от задан-

ного значения, °/о ±10.

2. 5. Время торможения в режиме динамического

торможения, мин, не более . 8.

2. 6. Питание центрифуги от однофазной сети переменно-

го тока:

напряжением, В 220+22;

частотой, Гц 50±0,5

2. 7. Мощность, потребляемая центрифугой,

кВ-А, не более 2,0.

2. 8. Габаритные размеры, мм, не более:

глубина . 775;

ширина 700;

высота 960.

2. 9. Масса центрифуги с комплектом запасных

частей и принадлежностей, кг, не более 120.

2. 10. Центрифуга может оснащаться следующими смен-

ными частями:

а) роторами ТУ5.375-4172-78, типы которых указаны в

табл., 1;

б) механизмом увеличения частоты вращения СН-3/1

ТУ5.375-4167-78, с помощью которого на дайной центрифуге

можно увеличить частоту вращения до 18000 об/мин (300  с

1

)

и получить фактор разделения до 27000. -

2. 11. Параметры центрифуги "в зависимости от типа рото-'

ра указаны в табл. 1.

2. 12. Наработка центрифуги на отказ не менее 1500 ч.

2. 13. Средний срок службы центрифуги до списания не

менее 6 лет.

2. 14. Центрифуга по требованию к электрической без-

опасности изготовлена по классу I ГОСТ 12.2.025-76.

2. 15. Сведения о содержании драгоценных материалов в

центрифуге приведены в табл. 3.

Таблица 1.

Тип ротора

Роторы угловые

1. РУ6ХЮ*

2. РУ8Х90
3. РУ60Х25
4. РУ180*

Роторы-крестовины

5. РК4Х25А*
6. РК4Х750
7. РК8Х90

Параметры

максимальны ii

объем центрифу-

гата, см

:!

[м

:!

]

60(60- Ю-

6

)

720(720-Ю-

6

)

1500(1500-Ю-

6

)

180(180-Ю-

6

)

100(100-Ю-

6

)

3000(3000-10-

6

)

720(720-10-

s

)

к fa

5 s ь i

1 S 5

 £•£

макси

м

допус

т

чин

а ч

нраще

!

об/мин

.

18000(300)

6000(100)

6000(100)

12000(200)

12000(200)

2500(41,7)
6000(100)

ла

я

факто

-

гни

я

и-1

 Z-.

S 2 »

макси

м

велич

и

р

а раз

;

27000
6000
7200

13500

14700

2000
6200

Примечания: 1.*—типы роторов, оснащение которыми возможно только

при применении механизма увеличения частоты вращения СН-3/1.

2. Для угловых роторов при установке незакрывающихся пробирок

максимальный объем уменьшается на 25%.

3. Сменные части (роторы и СН-3/1) в комплект поставки центрифуги

не входят, а поставляются по самостоятельным заказам в установленном
порядке.

4. Подробные технические данные, порядок монтажа и правила

эксплуатации сменных частей приведены в паспортах на эти части.

3. СОСТАВ ЦЕНТРИФУГИ И КОМПЛЕКТ ПОСТАВКИ

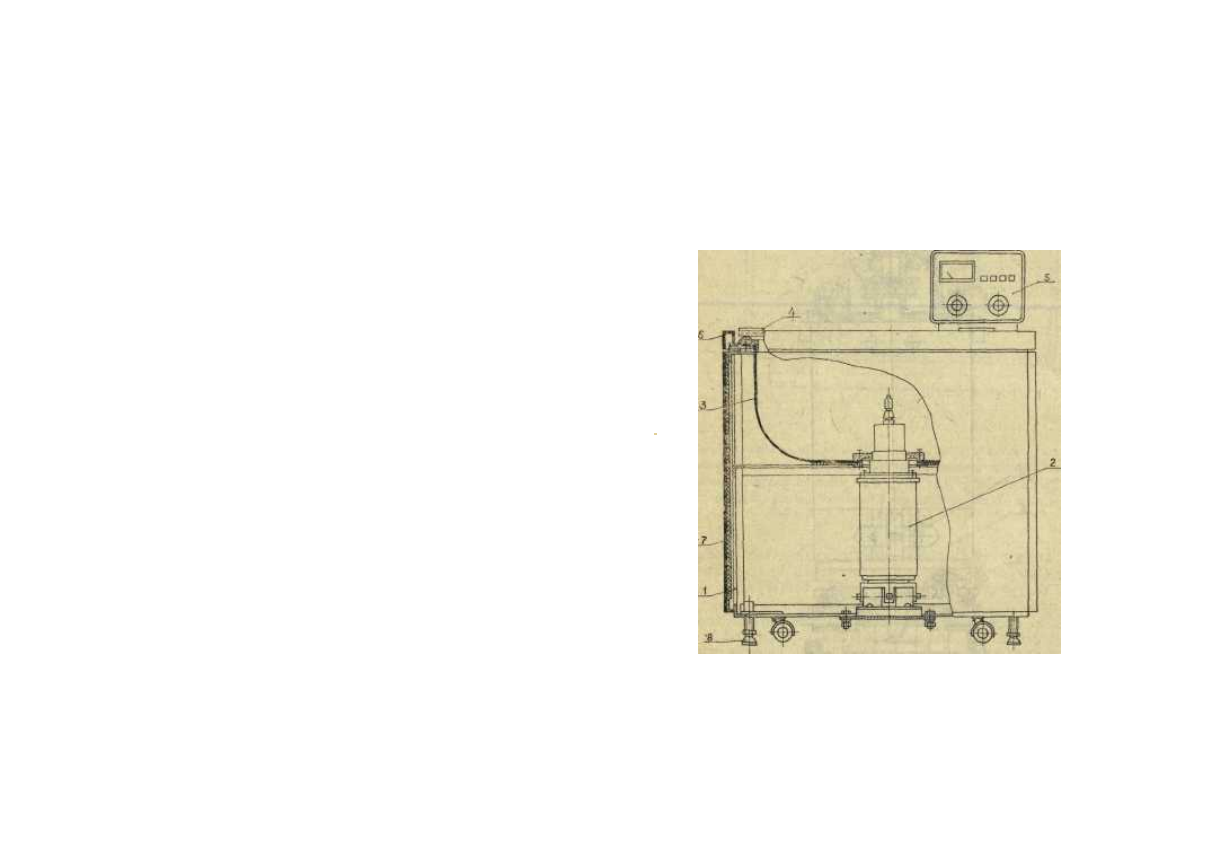

3. 1. Центрифуга (рис. 2) состоит из следующих основных

составных частей:

каркаса поз. 1;

привода поз. 2; '

рабочей камеры поз. 3;

крышки рабочей камеры поз. 4;
пульта управления поз. 5;
стола поз. 6;

навесных панелей поз. 7.

3. 2. Комплект поставки центрифуги соответствует указан-

ному в табл. 2.

Таблица 2.

Наименование

1. Центрифуга

Запасные части и

принадлежности

2. Лампа СМНЮ-55

3. Предохранители:

ПК-45-1

ПВ-10

4. Нагреватель

5/ТРН-Ю

5. Электрощетки

6. Пята

7. Ключ

Эксплуатационная

документация

8. Паспорт

9. Паспорт к электро-

двигателю Д-550Ф

Обозначение документа

ШХ2.779.043

ТУ16-535-453-70

АГ0.481.501ТУ

МРТУ16.522.001-66

ОСТ16.0.523.004-72

Согласно паспорту на

электродвигатель

Д-550Ф

ШХ6.262.004

ШХ6.468.051

ШХ2.779.043 ПС

Количество, шт.

1

4

4

6

2 •

4

4 •

1

1

1

Наименование

Золото

Диод Д223Б
Диод Д226Б
Диод КД206В

Стабилитрон Д814Б
Стабилитрон КС133А
Транзистор КТ315Б
Переключатель кнопоч-

ный гакнт

Переключатель кнопоч-

ный ГОКчТА

Серебро

Резистор МЛТ-0,25
Резистор МЛТ-0,5 '
Резистор МЛТ-1
Резистор СП5-3
Резистор СПЗ-96М

Конденсатор МБМ
Конденсатор К50 6-11

Диод КД206В

11ереключатель

 кнопоч-

ный

 ШКнТ

Переключатель кнопоч-

ный П2КнТА
Микропереключатель

МП 10

Вилка РШАВ-20
Вилка РШАВ-14

Розетка РШАГ-20
Розетка РШАГ-14
Держатель

 предохрани-

геля ДПК1-2

Микроамперметр М2003

Обозначение

ГОСТ 14343-69

ЩБЗ.362.002 ТУ1
ТТ3.362.141ТУ
аАО.336.207 ТУ

СМ3.362.812ТУ

ГОСТ 5.2116-73

ОЮО.360.049 ТУ

ОЮО.360.049 ТУ

ГОСТ 7113-77
ГОСТ 7113-77
ГОСТ 7113-77

ОЖ0.468.50С ТУ
ОЖ0.468.108ТУ
ГОСТ 23232-78

ОЖО.464.031 ТУ

ГТЗ.362.141 ТУ

ОЮО.360.049 ТУ

ОЮО.360.049 ТУ

ОЮО.360.007 ТУ

ПЩО.364.015 ТУ

ПЩ0.364.015ТУ

1Щ0.364.015 ТУ

ПЩО.364.015 ТУ

гаО.181.012 ТУ
ТУ25-04-608-78

Сведения о содержании

-

Сборочные
комплексы,

обозначение

ШХ6.673.438
ШХ6.673.438

ШХ5.284.078

ШХ6.673.438

ШХ6.673.438

ШХ6.673.438

ШХ5.284.085

ШХ5.284.085

ШХ6.673.438
UIX6.673.438
ШХ6.673.438
ШХ6.673.438
ШХ5.284.085
ШХ6.673-.438

ШХ6.673.438

ШХ5.284.078

ШХ5.284.085

ШХ5.284.085

ШХ6.468.046

ШХ2.817.007

ШХ2.779.043
ШХ2.779.043
ЛХ5.284.078
ШХ5.284.078

ШХ5.284.078'

ШХ5.284.085

•

коли-

чество

4
7 .
8

1
1

4

2

9

24

1

1

о

1

3

2
8

2

2

1

2
2
2

1

1

2

1

драгоценных материалов

Таблица 3.

Масса в

изделии

Номер акта

Примечайте

0,0007

0,0016

0,0046

0,001 •
0,0011
0,0008

0,3093

0,3093

0,003
0,0096
0,0096

0,0138

),0084

0,1954

0,0006

0,0289

0,1082

1,1976

0,2662
0,2662
0,5738

1,4000
0,3434
3,2464

,0645

),0257

0,0028
0,0112

0,0303

0,0010

0,0011
0,0032

0,6186

0,6186

,2933

0,0720
0,0096
0,0096

0,0276
0,0084
0,5862
0,0012
0,2312

0,2164

0,3952

0,2662

0,5324

1,1476

0,8000
6,3434

0,2464

0,1290
0,0257

5,6379

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4. 1. Устройство.

4. 1. 1. Все составные части центрифуги (рис. 2) смонти-

рованы на каркасе поз. 1, который представляет собой свар-

ную конструкцию из профильной стали.

 /

Каркас закрывается со всех сторон навесными панелями

(стенками) поз. 7, изготовленными из листовой стали, и сто-

лом поз. 6, изготовленным из листовой коррозионностойкой

стали.

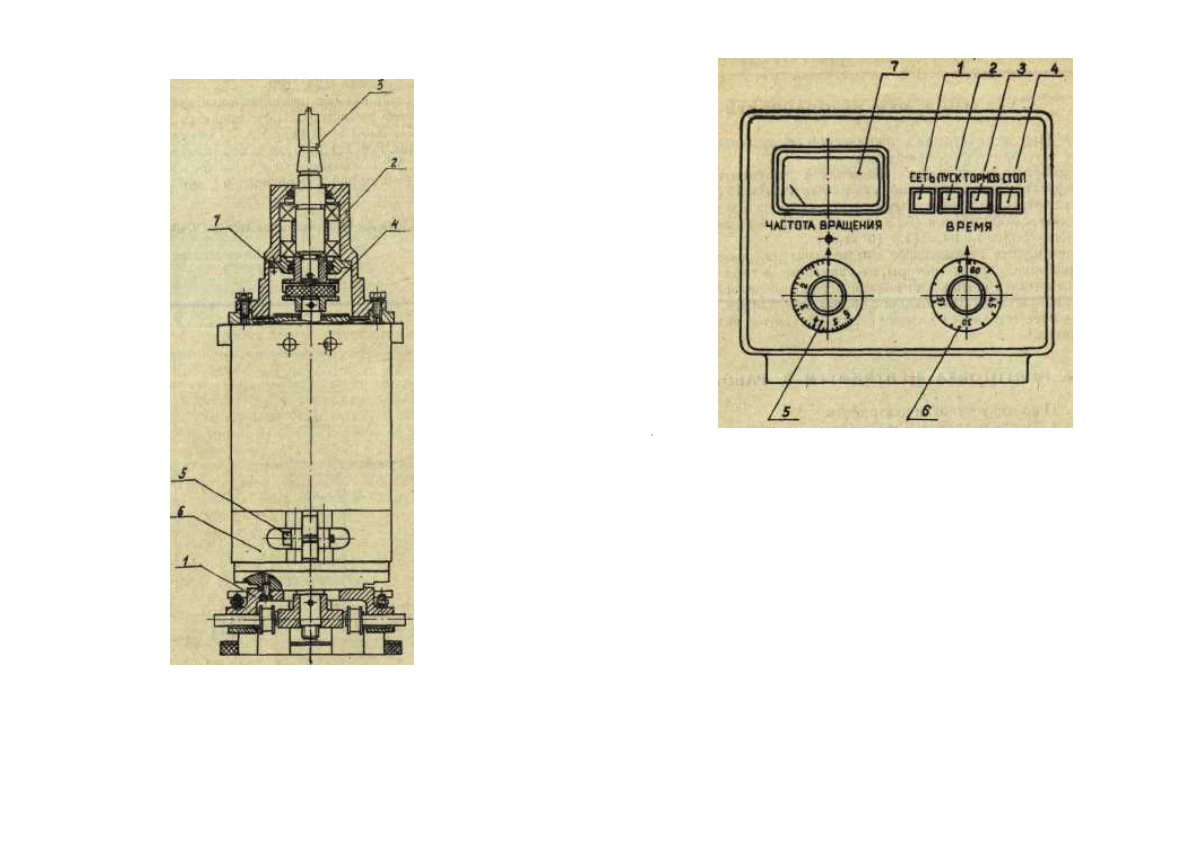

4. 1. 2. Привод (рис. 3) смонтирован на базе электродви-

гателя постоянного тока. На нижнем фланце электродвигате-

ля закреплен корпус (поз. 1) датчика частоты вращения с

упругой опорой. На верхнем фланце электродвигателя закреп-

лен корпус поз. 2 подшипникового узла с валом привода поз. 3.

Передача вращающего момента от электродвигателя на вал

привода осуществляется через упругую муфту поз. 4.

Привод закреплен в средней части каркаса с помощью

упругих опор.

4. 1. 3. Вал привода выходит в рабочую камеру (рис. 2,

поз. 3), закрываемую прозрачной крышкой поз. 4."

Рабочая камера представляет собой камеру, изготовленную

из листовой коррозионностойкой стали.

4. 1. 4. Пульт управления (рис. 2, поз. 5) представляет

собой стойку, расположенную на центрифуге. На пульте уп-

равления (рис. 4) расположены все основные органы управле-

ния и контроля работы центрифуги:

а) кнопка СЕТЬ поз. 1 предназначена для включения (от-

ключения) напряжения питания, подаваемого на центрифугу;

б) кнопка ПУСК поз. 2 предназначена для включения

привода центрифуги;

в) кнопка ТОРМОЗ поз. 3 предназначена для включения

(отключения) динамического торможения привода центри-

фуги;

г) кнопка СТОП поз. 4 предназначена для отключения

привода центрифуги в режиме ручного отключения привода

или аварийной ситуации;

д) ручка задатчика частоты вращения ЧАСТОТА ВРА-

ЩЕНИЯ поз. 5 предназначена для установки (задания) необ-

ходимой частоты вращения вала привода центрифуги;

е) ручка механизма отсчета времени ВРЕМЯ поз. 6 пред-

назначена для задания необходимого режима отключения

привода центрифуги (ручного и автоматического) и установ-

10

<и времени работы центрифуги в режиме автоматического
этключения привода.

Примечание.

 Положение ручки на отметке

 ОТКЛ.

 (сектор на шкале

ручки) соответствует режиму ручного отключения привода;

ж) стрелочный индикатор (в дальнейшем—индикатор)

частоты вращения поз. 7 предназначен для визуального конт-

роля за величиной частоты вращения вала привода;

з) все кнопки на пульте управления представляют собой

световые табло, что позволяет вести визуальный контроль за

состоянием центрифуги в процессе управления ею и в процес-

се ее работы.

4. 2. Принцип работы.

4. 2. 1. Электрическая принципиальная схема центрифуги

(рис. 5) представляет собой систему автоматического управ-

ления электродвигателем привода центрифуги с обратной

связью по частоте вращения.

4. 2. 2. Электрическая принципиальная схема центрифуги

включает в себя:

а) электродвигатель постоянного тока М2, включенный

через диодный мост последовательно с управляемым полупро-

водниковым диодом-симистором Д1;

б) электронное устройство, содержащее схему обратной

связи по частоте вращения, в которую входят датчик частоты

вращения Г2, задатчик частоты вращения R26 и порого-

вое устройство на транзисторе Т9;

в) схему контроля частоты вращения вала привода цент-

рифуги, состоящую из резисторов R36, R37, R38, диодов Д25,

Д26, датчика частоты вращения ГЗ и индикатора частоты вра-

щения ИП1;

г) механизм отсчета времени—электромеханический, обес-

печивающий включение центрифуги в режим автоматического

отключения привода и установку времени работы центрифуги

в этом режиме, состоящий из двигателя Ml, 'микровыключа-

телей В2 и В1.

4. 2. 3. Электрическая принципиальная схема работает

следующим образом.

Нажатием на кнопку КнЗ(СЕТЬ) реле Р5 переводится во

включенное состояние, его нормально разомкнутые контакты

замкнутся, схема получит питание—лампы Л1 и Л2 кнопок

КнЗ(СЕТЬ) иКнНСТОП) загорятся.

Если крышка центрифуги закрыта, то контакты микро-

выключателя ВЗ блокировки крышки замкнуты. При нажа-

11

тии на кнопку Кн2(ПУСК) реле Р2 и РЗ переводятся во вклю-

ченное состояние, при этом контакты реле РЗ шунтируют кноп-

ку Кн2(ПУСК), отключают лампу Л2, включают лампу ЛЗ

кнопки Кн2(ПУСК), разрывают цепь шунтирования конден-

сатора С8, а контакты реле Р2 подключают двигатель М2 к

катодному выводу диодного моста Д2—Д5.

На управляющий электрод симистора Д1 с генератора,

выполненного на транзисторах ТЗ, Т4, Т5, через дифференци-

рующий усилитель Т6, Т7, Т8 подаются управляющие импуль-

сы. В начальный момент, после нажатия кнопки Кн2 напря-

жение на конденсаторе С8 равно нулю, что обуславливает

подачу максимального управляющего напряжения с модуля-

тора, выполненного на транзисторе Т2 на генератор.

Фазовый сдвиг управляющих импульсов относительно на-

чала полуволны напряжения на симисторе Д1 максимальный,

при этом на электродвигатель М2 подается минимальное

напряжение.

Резистор R17 служит для установки определенной величи-

ны напряжения на электродвигателе М2 в начальный момент

после включения реле Р5.

В результате заряда конденсатора С8 управляющее

напряжение, поступающее с модулятора на генератор, умень-

шается, что обуславливает уменьшение фазового сдвига уп-

равляющих импульсов и соответственно плавное нарастание

напряжения на электродвигателе М2.

Происходит увеличение частоты вращения вала электро-

двигателя М2 до значения заданного переменным резистором

R26, валик которого связан с ручкой задатчика ЧАСТОТА

ВРАЩЕНИЯ.

При достижении заданной частоты вращения напряжение

на выходе датчика частоты вращения Г2 достигнет значе-

ния, при котором сработает пороговое устройство на транзи-

сторе Т9, конденсатор С8 начнет разряжаться через транзи-

стор Т10, при этом фазовый сдвиг управляющих импульсов,

поступающих с генератора на симистор Д1, увеличивается,

напряжение, подаваемое на электродвигатель М2, уменьшает-

ся. Частота вращения вала электродвигателя снижается,

напряжение на выходе тахогенератора уменьшается, транзи-

стор Т9 закрывается, конденсатор С8 снова начнет заряжать-

ся. Таким образом осуществляется автоматическое поддержа-

ние частоты вращения вала электродвигателя на заданном

уровне.

v

Частота вращения контролируется по индикатору ЙП1, на

который подается напряжение с датчика частоты вращения

ГЗ, выпрямленное диодами Д25, Д26.

Напряжение, подаваемое на электродвигатель привода

центрифуги М2 через симистор Д1, отключается нажатием на

кнопку Кн1 (СТОП). При этом реле Р2, РЗ обесточиваются, и

если кнопка Кн4(ТОРМОЗ) нажата и горит ее лампа Л4, то

электродвигатель М2 подключается к цепи из последователь-

но соединенных резисторов и переходит в режим динамиче-

ского торможения.

Центрифуга лабораторная медицинская 0С-6М

каркас; 2—привод; 3—рабочая камера; 4—крышка рабочей камеры;

5—пульт управления; 6—стол; 7—навесные панели кожуха;

8—пята (винт-домкрат).

Рис. 2

12

13

Привод

Пульт управления

1—корпус датчика частоты вращения; 2—корпус подшипникового узла;

3—вал привода; 4—муфта упругая; 5—винт; 6—кожух коллектора;

7—крышка.

Рис. 3

1—кнопка включения (отключения) сети питания; 2—кнопка пуска привода;

3—кнопка включения (отключения) динамического торможения привода;

4—кнопка остановки привода; 5—ручка задатчика частоты вращения;

6—.ручка отсчета времени; 7—индикатор частоты вращения.

Рис. 4

Работа центрифуги с включенным механизмом отсчета

времени (режим автоматического отключения привода цент-

рифуги) отличается тем, что функцию кнопки Кн1(СТОП)

выполняет микровыключатель В2, установленный в корпусе

механизма. При перемещении ручки механизма отсчета вре-

мени из положения ОТКЛ. в любое положение от 0 до 60 мин,

центрифуга через микровыключатель В1 переводится в режим

автоматического отключения привода.

Примечание. Если ручка механизма отсчета времени находится в поло-

жении «0» (что соответствует режиму автоматического выключения при-
вода и нулевому интервалу времени работы), то при нажатии на кнопку

15

Кн2"(ПУСК) включения Привода не Произойдем t. е. При работе центрифу-
ги в режиме автоматического отключения привода для включения привода
необходимо задать любой интервал времени, отличный от нуля.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5.

 1.

 При эксплуатации и техническом обслуживании цент-

рифуги категорически запрещается:

а) работать на частотах вращения и загружать роторы

центрифугатом выше значений, указанных в табл. 1;

б) работать со стеклянными пробирками на частоте вра-

щения более 2000 об/мин (33,3 с"

1

) и с жидкими системами

плотностью более 1,5 г/см

3

 (1,5-10

3

 кг/м

3

);

в) применять самодельные предохранители, приспособле-

ния, пробирки, а также роторы, не указанные в табл. 1;

г) открывать крышку до полной остановки ротора.

д) работать без заземления корпуса центрифуги, которое

должно осуществляться заземляющим контактом вилки сете-

вого шнура.

6. ПОДГОТОВКА ЦЕНТРИФУГИ К РАБОТЕ

6. 1. Порядок установки центрифуги.
6. 1. 1. После распаковки центрифугу переместить к месту

установки.

 Q

.

6. 1. 2. Ввернуть 4 пяты (винты-домкраты) (рис.

 г,

 поз. »)

во втулки, расположенные в нижних углах каркаса центри-
фуги.

6. 1. 3. С помощью пят (винтов-домкратов) выставить

центрифугу по уровню. Уровень установить на ротор, предва-

рительно установленный на вал привода центрифуги (см. раз-

дел 7 «Порядок работы»).

7.

 ПОРЯДОК РАБОТЫ

7. 1. Порядок работы на центрифуге с отключенным ме-

ханизмом отсчета времени (режим ручного отключения

 при-

вода).

\/ 7.

 1. 1. Открыть крышку работой камеры.

'/ 7. 1. 2. Установить ротор на вал привода таким образом,

чтобы выступающие части штифта вала вошли в пазы ротора.

Ротор установить до упора в осевом направлении.

16

03.

ачение

Наименование

Стабилитрон Д814Б ААО.336.207 ТУ

Примечание

7. 1.3. Заполнить емкости (стаканы, бутылки или пробир-

ки) цеитрифугатом и разместить их в роторе. При неполной

загрузке ротора каждую пару емкостей размещать только в

диаметрально противоположных гнездах ротора.

Примечание.

 Для угловых роторов,

 при

 установке незакрывающихся

пробирок, пробирки

 заполнять

 на 75% максимального объема.

7. 1.4. Закрыть ротор крышкой (если она входит в комп-

лект ротора).

7. 1. 5. Закрыть крышку рабочей камеры.

7. 1.6. Подать напряжение питания на центрифугу нажа-

1 нем па кнопку СЕТЬ.

7. 1. 7. Установить ручку задатчика частоты вращения в

положение, соответствующее выбранной частоте вращения и

нажать кнопку ПУСК-

7. 1. 8. Ручка механизма отсчета времени должна нахо-

диться в положении «Отключено» (сектор на шкале ручки).

7. 1.9. Нажать кнопку ТОРМОЗ—если необходим режим

динамического торможения.

7. 1. 10. Через некоторое время, зависящее от типа ротора

и задаваемой частоты вращения, привод центрифуги автома-

тически выведет ротор на заданную частоту вращения (конт-

роль осуществлять по индикатору частоты вращения), i

7. 1. 11. После окончания центрифугирования отключить

привод центрифуги нажатием на кнопку СТОП.

7. 1. 12. После полной остановки ротора открыть крышку

рабочей камеры, снять крышку ротора (при ее наличии) и

извлечь емкости с центрифугатом. ,

7. 2. При работе на центрифуге с включенным механизмом

отсчета времени (режим автоматического отключения приво-

да) необходимо после того, как привод выведет ротор па за-

данную частоту вращения, ручку механизма отсчета времени

поворотом против часовой стрелки перевести из положения

«Отключено» (сектор на шкале ручки) в положение, соответ-

ствующее выбранному Интервалу времени.

По истечении заданного интервала времени механизм от-

счета автоматически отключит привод центрифуги, и он

начнет тормозиться в соответствии с выбранным режимом

торможения.

7. 3. После окончания всей работы отключить подаваемое

на центрифугу напряжение нажатием на кнопку СЕТЬ.

17

Прим

(1.

<7

и\

Ш

ш

w>

U7

IS
19

2U

22

23
•л,

27

28

«1

(32

33

31

3U

37

ЗЬ

'-%

А

:ъ„

:в

л..

1..

л

12..

U0

R2

сз

С7

вз

"3

да

-Д14

Резистор ПЭВ-100-120 Ом ±10%

ГОСТ 6513-71)

М.ТГ-0,5-100 Ом  ± 5 %

.ЧЛТ-0.25-270 кОм ±.10%

Д1.'1Т-О.2Г).ЗОО Ом  ± 5 %
МЛТ-0,23-3 кОм  ± 5 %
МЛТ-0,25 51 Ом  ± 1 0 %
МЛТ-0.25-3 ],Ом  ± 5 %
МЛТ-0,25-75 Ом  ± 5 %
Релтитор СП5-3-113т-4,7 кОм ±10%

ОЖО.468.506 ТУ

Резисторы

 МЛТ

 ГОСТ 7113-77

ЧЛТ-0,25-20 кОм  ± 1 0 %

МЛТ-0,25-10 кОм ±10%
МЛТ-0,25-1 кОм  ± 1 0 %
МЛТ-0.25-1 кОм ±10%
МЛТ-0,25-430 Ом ±10%

'езистор ПП2-20-15 кОм ±10%

ОЖО.468.502 ТУ

Резистор .М.

г

П-О.2Г>-1 кОм ±10%

ОСТ 7113-77

'езнстор СПб-3-IBr-lOO Ом  ± 1 0 %

ОЖ0.468.506ТУ

Резисторы

 MJ1T

 ГОСТ 7113-77

МЛТ-0.5-:Ш Ом  ± 5 %

М."ГГ

 П.'2'i

 1 ьОм

 ±]{)Ч,

МЛТ-0,25-2 кОм  ± 1 0 %

ПЛТ 0,25-2 кОм ±10%

М.'П"-0,25-Г),6 кОм±10%

Vtiicrop СПЗ-96М-0.5-100 кОм ±

±10%-Д-1б ОЖ0.468.108ТУ

Рсзиоор МЛТ-0.25-Б.6 кОм ±10%

'ОСТ 7113-77

\ом;кч[с;т>р КГЛ1-Ф-500/220В-20Л-

0.017 мкФ ±20% ГОСТ 6760-76

(ииденсатор К50-6-И-25В-500

 ыкФ

ОЖО.464.031 ТУ
Конденсатор МБМ-160В-0.5 мкФ ±
±10% ГОСТ 23232-78

(ондепсатор K50-6-I1-16B-IOOO мкФ

ОЖ0.46103! ТУ

Микропереключатель МП-10

ОЮО.360.007 ТУ

д

11X5.764.002

 Р

Си мистер ТС2-25-6-222-У2

ГУ 16-529.878-74

Диод КД206В ТТЗ.362.141 ТУ

Днод Д226Б ЩБ3.362.002ТУ1

2

1

1

I
1
1
1
1

1

1
1
1
1
1

1

1

1

1

1

1

1

1

1

I

•2

!

3

1

3

3

1

S

5

Подбор
МЛТ-0.25-220 кО.ч -1-10%

МЛТ-0,25-300 кОм ±10%

Подбор 1 кОм, 3 кОм

Поз.

обозначен]-

Д15

Д!8

Д21, Д22

Д25.

 №6

КнЗ. К и4

Л1...Л4

Ml

Пр1. Пр2

ПрЗ, П|)4

Р1

Р2, РЗ.

Р4, Р&

Т2, ТЗ
Т(
Т5_
Т6

Наимеионаине

Стабилитрон Д814Б АЛО.336.207 ТУ

Диод Д913 ГОСТ 14342-75

Днид Д9Б ГОСТ 14342-75

Диод Д9Б ГОСТ 14342-75

•1][ДП

11X5

ОЮ0.360.049ТУ

П2КнТЛЙ-В ОЮО.360.049 ТУ

па СЛН110-55 ТУ 16-535-453-70

Двигатель ДСМ 2У4.2-П-220

ТУ 16-512.309-72

ктродвигатель Д-550Ф У4

ТУ 16-514.243-79

дохранитель ПК-45-1

ЛГО.481.501 ТУ
Предохранитель ПВ-10

ЧРТУ 16.522.001-66

'еле тепловое ТРН-10(5)

ОСТ 16.023-004-72
Роле ПЭ-20УЗ; 24В; 50Гц

ТУ 16-523.458-74

ПМП111 (220) ОСТ16.0."536.001 -72

Транзистор КТ315БЖК3.36Г..200 ТУ
Транзистор МП39Б ГОСТ 14948-73

Г^цимсод) МО35 ГОСТ 1IS31-75

Тратистор КТ315БЖК3.36Г).200 ТУ

Транзистор МП39Б ГОСТ 14948-73
Транзистор МП25Б ГОСТ 14830-75 "

Транзистор КТ315БЖК3.365.200 ТУ
Транзистор КТ203Б ЩБ10.336.001 ТУ

Трансформатор ШХ5.700.012

1111

112

ШЗ

Ш4

Ш7

Ш8

1111

Роз

Вил

Роз

Вил

Роз

Вил

Розетки

 РШАГ

Вилки РШАВ

ПЩ0.364.015ТУ

етка РШАГ-20

ка РШЛВ-20

етка РШАГ-14

ка РШАВ-14

етка РШАГ-20

ка РШАВ-20

Вилка ВШ-и-20-01-10/220

ГОСТ 7396-76

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8. 1. Общие указания.

8. 1. 1. В процессе эксплуатации необходимо систематиче-

ское техническое обслуживание центрифуги и ее составных

частей работниками, которые эксплуатируют центрифугу, и

специалистами, обслуживающими ее.

8. 1. 2. При появлении каких-либо отклонений от нор-

мальной работы центрифуги и ее составных частей, а также

при обнаружении неисправностей в электрической части,

немедленно отключить центрифугу от сети питания и вызвать

специалиста, обслуживающего центрифугу, для устранения

неисправностей.

8. 2. Виды технического обслуживания.

8. 2. 1. В зависимости от назначения мероприятия по тех-

ническому уходу и ремонту центрифуги подразделяются:

а) на межремонтное обслуживание, направленное на иод-

держание центрифуги в постоянной технической готовности и

обеспечение бесперебойной ее эксплуатации;

б) на осмотр и малый (текущий) ремонт, направленные

на выявление дефектов и восстановление нормальной работо-

способности центрифуги и ее составных частей.

8. 3. Межремонтное обслуживание.
8. 3. 1. Межремонтное обслуживание производится в про-

цессе эксплуатации центрифуги в период технологических про-

стоев и заключается в проведении определенных мероприятий:

а) периодическое протирание наружных поверхностей

центрифуги и рабочей камеры ветошью, смоченной 3%-ным

раствором перекиси водорода ГОСТ 177-77 с добавлением

0,5%-ного раствора моющего средства типа «Лотос», «Но-

вость», а затем ветошью, смоченной 1%-ным раствором хло-

рамина ОСТ6-01-76-73;

б) чистка коллектора, замена электрощеток электродвига-

теля привода центрифуги. Регламент и объем работ по обслу-

живанию электродвигателя привода в соответствии с паспор-

том на него;

в) смазка подшипникового узла привода через каждые

500 ч работы центрифуги следующим образом:

— отключить центрифугу от сети питания;

— открыть крышку рабочей камеры;

— винты (6 шт.), кренящие верхнюю упругую опору при-

вода (внутри рабочей камеры), отвернуть и снять опору;

18

— отвернуть болты (4 шт.), крепящие корпус подшипни-

кового узла с валом привода к электродвигателю, и снять

корпус;

— отвернуть винты (4 шт.), крепящие крышку корпуса,

 и

извлечь

 подшипниковый узел с валом

 из

 корпуса;

— промыть подшипники чистым бензином, не спрессовы-

вая их с вала, и высушить;

— заполнить смазкой ЦИАТИМ-202 ГОСТ 11110-75 оба

подшипника на 2/3 объема;

— собрать корпус подшипникового узла привода и уста-

новить его на электродвигатель;

— установить верхнюю упругую опору.

Вал привода должен свободно (от руки) вращаться в под-

шипниках без посторонних шумов.

8. 4. Осмотр центрифуги.
8. 4. 1. Осмотр центрифуги проводится периодически два

раза в год, при котором проверяют:

а) соответствие частоты вращения вала привода центри-

фуги заданному значению и показаниям индикатора частоты

вращения.

 Проверку проводят следующим образом:

— снять ротор с вала привода центрифуги;

— включить центрифугу;
— устанавливая поочередно ручку задатчика частоты вра-

щения в положения 1, 2, 3, 4, 5, 6, измерить строботахометром

с погрешностью не более  + 1 % частоту вращения вала при-

вода.

Одновременно записать показания индикатора частоты

вращения;

— подстроить частоту вращения вала привода, используя

переменный резистор R28, расположенный на печатной плате,

если отклонение частоты вращения вала привода отличается

от заданного значения более чем на  _

1 0 0

 об/мин

— подстроить индикатор частоты вращения, используя

переменный резистор R37, расположенный в пульте управле-

ния, если его показания отличаются от заданного значения

более чем на 100 об/мин (1,6 йН);

б) исправность световой индикации основных режимов

работы центрифуги;

в) нормальную работу коллектора и щеток электродвига-

теля привода центрифуги.

19

9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Наименование неисправности,

внешнее проявление и

дополнительные признаки

Вероятная причина

Метод устранения

1. При включении кноп-

ки КнЗ не горит свето-

вой индикатор, сигна-

лизирующий о вклю-

чении.

2. Повышенное искрение

щеток и подгар кол-

лектора, повышенный

нагрев электродвига-

теля.

3. Вал привода центри-

фуги не вращается.

4. При включении кноп-

ки определенного ре-

жима работы не го-

рит световой индика-

тор.

1. Вышел из строя пре- 1. Заменить предохра-

дохранитель «10А». нитель «10А».

2. Перегорела сигналь-

ная лампа.

3. Отсутствует напря-

жение сети.

1. Плохо пришлифова-

ны щетки.

2. Неплотное прилега-

ние щетки к коллек-

тору.

3. Загрязнен коллек-

тор.

4. Перегрузка электро-

двигателя.

1. Перегорел предо-

хранитель «1А».или

сработала тепловая

защита электродви-

. гателя.

1. Перегорела сигналь-

ная лампа.

2. Снять линзу свето-

вого индикатора и

заменить сигналь-

ную лампу с по-

мощью ключа.

3. Проверить напряже-

ние сети.

1. Притереть щетки со-

гласно указаниям »

паспорте на ' элек-

тродвигатель.

2. Проверить нажатие

пружины на щетку.

3. Протереть коллек-

тор тряпкой, смочен-

ной бензином.

4. Устранить перегруз-

ку.

1. Заменить предохра-

нитель «1А». Зам-

кнуть контакт нажа-

тием кнопки тепло-

вого реле Р1.

1. Снять линзу свето-

вого индикатора и

заменить сигнальную

лампу с помощью

ключа ШХ6.468.051.

Примечание

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Центрифуга лабораторная медицинская ОС-6М

ШХ2.779.043 заводской номер , соответст-

вует техническим условиям ТУ5.375-4263-80 и признана год-

ной для эксплуатации.

м. п.

Дата

 выпуска

Представитель ОТК

11, СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ И УПАКОВКЕ

Центрифуга лабораторная медицинская ОС-6М

ШХ2.779.043 заводской номер одвергнута на

предприятии-изготовителе консервации и упакована согласно

требованиям^ предусмотренным конструкторской документа-

цией.

Дата консервации и упаковки

Упаковку и консервацию
произвел

Центрифугу после консервации

и упаковки принял

м. п.

22

12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

12.

 1.

 Предприятие-изготовитель гарантирует:

а) получение всех характеристик, указанных в настоящем

паспорте;

б) надежную и бесперебойную работу центрифуги при ус-

ловии соблюдения потребителем правил транспортирования,

хранения и эксплуатации, согласно настоящему паспорту;

в) безвозмездную замену деталей, вышедших из строя, до,.,

истечения гарантийного срока по причине преждевременного

износа.

12. 2. Гарантийный срок устанавливается 24 месяца со

дня ввода центрифуги в эксплуатацию, но не более 30 месяцев

со дня отгрузки с предприятия-изготовителя.

12. 3. Претензии по качеству и комплектности центрифуги

в период гарантийного срока предъявляются предприятию-

изготовителю:

а) претензии по некомплектности и бою изделий прини-

маются только от организаций, в адрес которых центрифуга

поступила непосредственно от предприятия-изготовителя;

б) претензии по качеству и скрытым дефектам центрифу-

ги, обнаруженным в процессе эксплуатации, предъявляются

организациями-потребителями, в которых выявлены эти де-

фекты.

12. 4. Предъявление претензии должно производиться в

строгом соответствии с требованиями инструкции «О порядке

приемки продукции производственно-технического назначения

и товаров народного потребления по качеству», утвержденной

постановлением Государственного арбитража при Совете Ми-

нистров СССР от 25 апреля 1966 года № П-7, не позднее 10-ти

дней после составления акта с приложением документов,

согласно пункту 31 инструкции, а также гарантийного талона.

При отсутствии указанных документов и гарантийного та-

лона претензии предприятием-изготовителем не принимаются.

13. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

13. 1. Транспортирование.

13. 1. 1. Транспортирование центрифуг производится в

закрытом транспорте (железнодорожных вагонах, контейне-

рах, закрытых машинах и т. д.). При этом транспортная тара

должна быть закреплена с целью исключения возможности

перемещения.

13. 1. 2. Допустимые воздействия климатических факто-

ров внешней среды при транспортировании:

а) температура окружающего воздуха от минус 50 до

плюс 50°С (от 223 до 323 К);

б) верхнее значение относительной влажности воздуха

98% при +25°С (298 К);

13. 2. Хранение.

13. 2. 1. Центрифуга в упакованном виде должна хранить-

ся в закрытом помещении при температуре окружающего воз-

духа от минус 50 до плюс 40°С (от 223 до 313 К)

 и

 верхнем

значении относительной влажности воздуха до 98% при

+25°С (298 К).

13. 2. 2. Воздух помещения не должен содержать агрес-

сивные пары, вызывающие коррозию.

14. СВЕДЕНИЯ О РАСКОНСЕРВАЦИИ

14.

 1.

 После транспортирования в условиях отрицатель-

ных температур, перед распаковкой, центрифуга должна быть

выдержана

 в нормальных климатических условиях в течение

4 часов.

14. 2., После распаковки центрифуги снять полиэтилено-

вый чехол и отвязать мешочки с силикагелем-осушителем.

ГО

ы

ГАРАНТИЙНЫЙ ТАЛОН

На центрифугу лабораторную медицинскую ОС-6М

ШХ2.779.043 заводской номер

от

м. п

м

vdi

Цата продажи центрифуги

м. п.

19 г.

подпись

При предъявлении претензий гарантийный талон-

высылается в адрес предприятия-изготовителя.

Характер повреждения излагается в техническом акте.

м. п.

Подпись потребителя

198 г.

С О Д Е Р Ж А Н И Е

1. Назначение центрифуги

3

2. Технические характеристики

5

3. Состав центрифуги и комплект поставки

7

4. Устройство и принцип работы

10

5. Указания мер безопасности

16

6. Подготовка центрифуги к работе

16

7. Порядок работы

16

8. Техническое обслуживание

18

9. Характерные неисправности и методы их устранения 21

10. Свидетельство о приемке

22

11. Свидетельство о консервации и упаковке

22

12. Гарантийные обязательства

23

13. Транспортирование и хранение

24

14. Сведения о расконсервации

24

Гарантийный талон

25
