ИНГАЛЯТОР УЛЬТРАЗВУКОВОЙ ТИПА МУССОН-1. Паспорт тA3.836.076 ПС

ИНГАЛЯТОР УЛЬТРАЗВУКОВОЙ

ТИПА „МУССОН-1

Паспорт

тA3.836.076 ПС

1. НАЗНАЧЕНИЕ

1.1.

 Настоящий паспорт предназначен для ознакомления с устройством,

принципом работы ультразвукового ингалятора типа «Муссон-1> (в даль-

нейшем — «ингалятор») и руководства при его эксплуатации.

Н е  п р и с т у п а т ь к  р а б о т е ,  н е  о з н а к о м и в ш и с ь с

п а с п о р т о м !

1.2. Ингалятор предназначен для лечения и профилактики дыхательных

путей и легких аэрозолями водорастворимых лекарственных препаратов в

домашних условиях. Применение масляных лекарственных препаратов не

допускается.

1.3. Ингалятор предназначен для эксплуатации при температуре окру-

жающего воздуха от + 10 до +35°С, относительной влажности 80% при

температуре +25°С.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Ингалятор работает при питании от сети переменного тока с но-

минальной частотой 50 Гц и напряжением (220±22) В.

2.2. Частота электрических колебаний, генерируемых электронным бло-

ком ингалятора, равна (2,64±0,0264)

 МГц.

2.3. 90% от числа частиц имеют диаметр не более 5 мкм, диаметр

остальных частиц не превышает 100 мкм.

2.4. Максимальная производительность получения аэрозоля жидкости

не менее 0,4 мл/мин при расходе воздуха, подаваемого в камеру, в преде-

лах от 7 до 10 л/мин.

2.5. Объем распиливаемой жидкости не менее 5 мл.
2.6. Остаточный (не распыливаемый) объем жидкости не более 9 мл.
2.7. Мощность, потребляемая ингалятором из сети, не более 30 Вт.
2.8. Масса ингалятора (электронный блок вместе в камерой) не более

1,4 кг.

2.9. Время с момента включения ингалятора до начала распыления

аэрозоля не более 10 с.

2.10. Ингалятор обеспечивает работу в течение 6 ч в режиме: 10 мин

распыление с производительностью не менее 0,4 мл/мин и 30 мин перерыв.

2.11. Уровень радиопомех, создаваемых ингалятором, не превышает

значений, установленных для изделий, эксплуатируемых в жилых зданиях

или учреждениях, электрические сети которых подключены к сетям жилых

зданий.

2.12. Установленная безотказная наработка не менее 2000 ч. Критерий

отказа ингалятора — несоответствие характеристике по п. 2.4.

2.13. Установленный срок службы не менее 2,5 лет (3000 ч).

3

2.14. Средний срок службы до списания не менее 5 лет (6000 ч.) Пре-

дельное состояние — состояние, при котором восстановление на соответст-

вие характеристике по п. 2.4. экономически не целесообразно.

2.15. Среднее время восстановления работоспособного состояния инга-

лятора не более 1 ч.

2.16. Наружные поверхности электронного блока ингалятора, наруж-

ные и внутренние поверхности камеры устойчивы к дезинфекции трехпро-

центным раствором перекиси водорода с добавлением 0,5 процентного

моющего средства типа «Лотос» или «Астра» или однопроцентным раство-

ром хлорамина. Штуцер и крышка камеры устойчивы к кипячению в воде.

2.17. По электробезопасности ингалятор соответствует ГОСТ 12.2.025-76

и выполнен по классу 2 (тип В).

2.18. Превышение температуры наружных частей электронного блока

и камеры ингалятора, доступных для прикосновения, над температурой

окружающего воздуха после 6ч работы, в режиме по п.2.10 не более 25°С.

2.19. Габаритные размеры электронного блока ингалятора не более

145x100x100 мм.

2.20. Габаритные размеры камеры не более 50x80x190 мм.

2.21. В ингаляторе содержится 0,105 г серебра; 0,1 кг меди; 0,1 «г

алюминия.

Серебро содержится в следующих элементах:

. пьезоэлемент камеры

пьезоэлемент осциллятора
конденсатор К10-7В

- . , - КТ-1

- 0,06 г

- 0,015 г

— 0,025 г

— 0,005 г

3. Комплектность

3.1. В комплект поставки ингалятора входят изделия и документы, пе-

речисленные в табл. 1.

При покупке ингалятора требуйте проверки

 комплектно»™,

Таблица I

Наименование

1. Блок злектропнвЯ

2. Камера распылительная
3. Прокладка герметизирующая ПГ

4. Паспорт
5. Штуцер

 ШВ-1

Обозначение

документа

TAS.439.008

TA5.838.05S

TA8.884.I02

тАЗ.836.076 ПС

TA8.652.ggS

Кол-во

штук

I

2

1

5

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

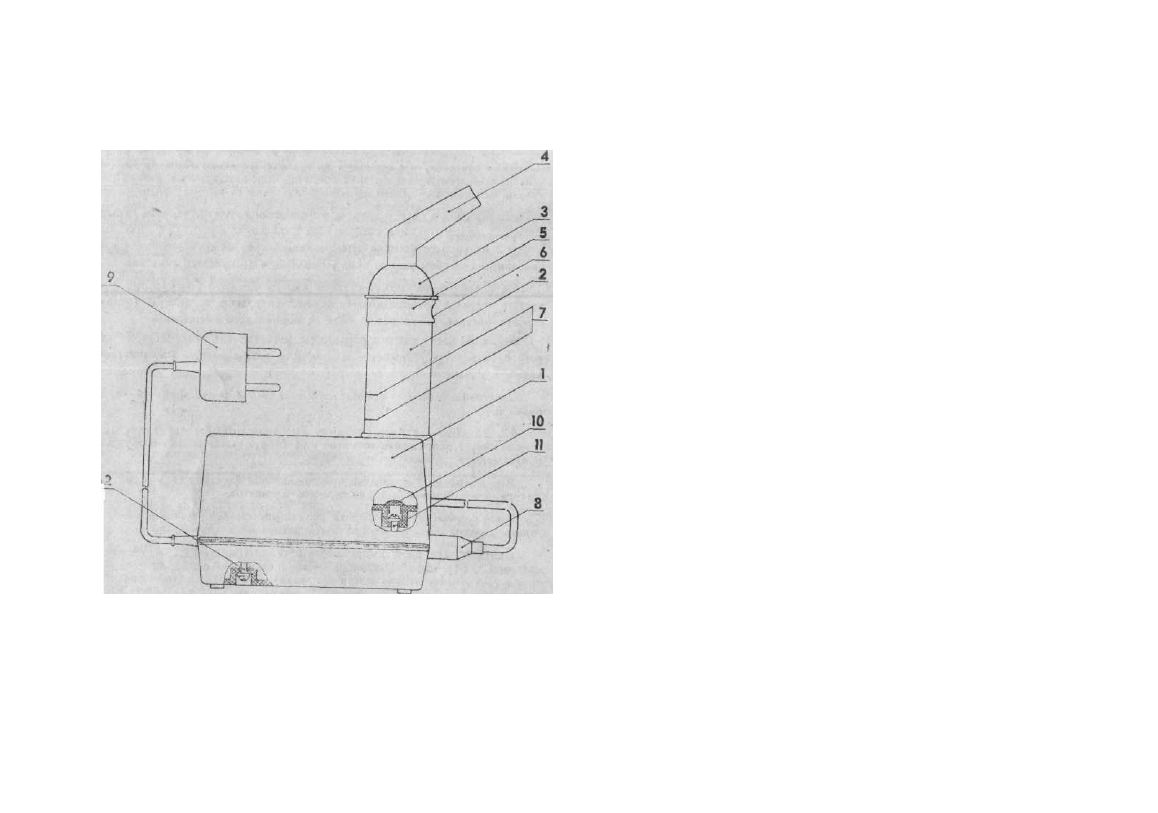

4.1. Внешний вид ингалятора показан на рисунке 1. Ингалятор состо-

ит из электронного блока 1 и подключаемой к его выходному разъему

распылительной камеры 2. В верхней части распылительной камеры имеется

съемная крышка 3, в которой установлен штуцер 4. На боковой поверхнос-

ти крышки имеются три выреза разной ширины, над которыми нанесены

цифры 0, 1,2, 3. На стакане камеры 5 имеется отверстие 6, служащее для

управления потоком аэрозоля, выходящего из камеры во время ее работы.

Совмещая отверстие 6 с вырезами на крышке, изменяют площадь входного

окна камеры, тем самым изменяя сопротивление входящему в камеру воз-

духу и, следовательно, изменяя производительность распыления аэрозоля.

Максимальный размер окна обеспечивается путем установки крышки

камеры в положение, при котором над боковым отверстием 6 находится
цифра 3 на корпусе крышки. При установке крышки на позицию 2,1 или 0
описанным способом размер окна уменьшается до нулевого значения.

На боковой поверхности стакана камеры имеются контрольные отмет-

ки 7, в пределах которых должен находиться уровень жидкости (лекарст-
венного раствора) для обеспечения ее нормального распыления.

В нижней части камеры расположен пьезоэлемент, посредством кото-

рого производится распыление жидкости, а также имеется соединительный

кабель с разъемом 8.

Электронный блок подключается к сети

вилки 9.

-220 В при помощи сетевой

4.2. Электронный блок содержит высокочастотный генератор, который

вырабатывает напряжение частотой 2,64 МГц, служащее для возбуждения

пьезоэлемента распылительной камеры.

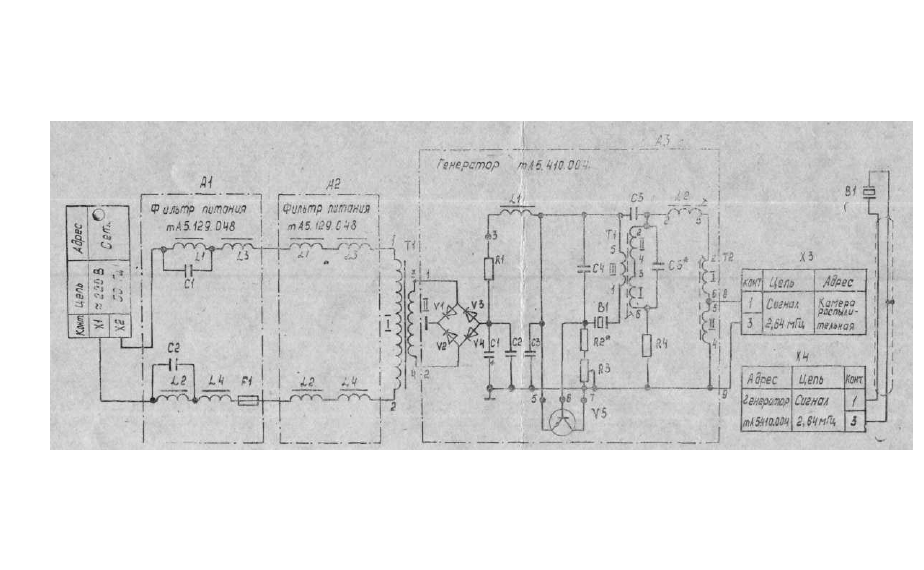

В приложении 2 приведена принципиальная электрическая схема инга-

лятора, а в приложении 1 дан перечень элементов.

В корпусе электронного блока размещены сетевой трансформатор Т1,

плата фильтра питания А2, плата генератора A3 и транзистор V5.

Плата A3 содержит выпрямитель питания (диоды VI  . . . V4, конден-

саторы С2, С1), вырабатывающий постоянное напряжение величиной около

минус 30 В (относительно шасси аппарата), и элементы высокочастотного

генератора. Генератор подключен к выпрямителю питания через измери-

тельное сопротивление R1 и дроссель L1. Генератор собран на транзисторе,

включенном по схеме с общим эмиттером.

Возникновение колебаний в генераторе обеспечивается цепью обратной

связи, содержащей настраиваемый трансформатор Т1, емкость С6, резистор

Н4; выходная обмотка

 III

 трансформатора подключена к цепи базы тран-

зистора. Резисторы R2 и R3 определяют начальное смещение

 та

 базе тран-

зистора, регулировкой резистора ИЗ производится настройка режима гене-

рации. Конденсатор СЗ предотвращает возбуждение на нерабочих частотах,

а С4 уменьшает выбросы напряжения обратной связи. В цепь базы транзи-

стора включен осциллятор В1, содержащий пьезоэлемент с резонансной

частотой 2,64 МГц (примерно равной частоте резонанса пьезоэлемента

распылительной камеры), выполняющий функцию стабилизатора рабочей

частоты генератора. Связь генератора с пьезоэлементом распылительной

5

ВНЕШНИЙ ВИД ИНГАЛЯТОРА УЛЬТРАЗВУКОВОГО

«МУССОН-1»

1. Электронный блок

2. Камера распылительная

3. Крышка

4. Штуцер

5. Стакан камеры

6. Регулировочное

отверстие

Рис. 1.

7.

 Контрольные отметки

8. Разъем соединительного

кабеля

9. Сетевая вилка

10. Пробка

11. Винт крепления

12. Винт крепления

б

камеры производится через конденсатор С5, настраиваемую индуктивность

L2 и трансформатор Т2. Схема генератора обеспечивает автоматическое со-

гласование генератора и

 пьезозлемента

 распылительной камеры при воздей-

ствии различных дестабилизирующих факторов (изменения нагрузки, на-

пряжения источника питания, температуры и др.)- Намоточные данные

элементов L2, Т1 и Т2 даны в приложении 3. ..,

Фильтр питания А1 установлен в корпусе сетевой вилки. Он пред-

назначен для снижения радиопомех, излучаемых аппаратом, до допусти-

мого уровня.

5. УКАЗАНИЯ  М Е Р  Б Е З О П А С Н О С Т И

5.1. При эксплуатации и ремонте ингалятора руководствуйтесь настоя-

щим паспортом и правилами техники безопасности по защите от пораже-

ния электрическим током. :

5.2. Запрещается:

' — проводить работу при неисправном ингаляторе;

— проводить работу без налитой в камеру жидкости или при объеме

ее менее нижней контрольной отметки;

— для мытья камеры применять воду с температурой более 40°С (во

избежание потери работоспособности пьезозлемента).

6. ПОДГОТОВКА И  П О Р Я Д О К  Р А Б О Т Ы

6.1. Извлеките ингалятор из упаковки и протрите его слегка

тканью.

влажной

6.2. Внутреннюю часть камеры промойте теплой проточной водой,

используя порошки «Лотос», «Астра» или другие моющие средства. '

6.3. Штуцер и крышку камеры опустите в кипящую воду и выдержите

их в ней 30 мин. Затем извлеките из воды и насухо протрите.

'6.4. Установите электронный блок ингалятора на йесто, удобное ждя

проведения процедуры и рядом с сетевой розеткой.

6.5. Налейте в камеру воду до верхней контрольной.отметки на ста-

кане. Установите в отверстие крышки штуцер. Крышку установите в

стакане камеры таким образом, чтобы  ц и ф р а . 3 на крышке оказалась над

боковым отверстием стакана. .

6.6. Подключите камеру к электронному блоку.

6.7. Вставьте сетевую вилку в розетку.

 ''.

При исправном ингаляторе внутри камеры должно наблюдаться обра-

зование аэрозоля, причем часть его будет в виде струи выходить из

штуцера.

6.8. Путем последовательной установки крышки камеры на позиции

«2», «Ь и «0» убедитесь, что интенсивность выходящего из камеры аэрозо-

ля падает.

6.9. Установите крышку на позицию 3, возьмите камеру в правую руку

и поднесите ее штуцером ко рту. Сделайте вдох аэрозоля, а затем выдох.

Перед началом выдоха попробуйте пальцем закрыть отверстие на стакане

7

камеры. Выход аэрозоля при этом должен уменьшиться. Эти операции

проделайте при установке крышки камеры на позиции 2 и 1.

6.10. Выключите ингалятор. Отсоедините камеру от электронного блока

и вылейте из нее воду. Налейте в камеру назначенный врачом лекарствен-

ный препарат до верхней контрольной отметки на стакане камеры.

6.11. Установите крышку на выбранную позицию. Подключите камеру

к электронному блоку и установите ее в гнездо на электронном блоке.

Включите ингалятор в сеть.

6.12. Отгибая палец от отверстия на стакане при вдохе и закрывая им

это отверстие при выдохе, проведите процедуру в течение 5-10 мин.

6.13. В случае, если выход аэрозоля уменьшился, долейте в камеру до

указанного выше уровня лекарственный препарат.

6.14. После окончания процедуры ингалятор выключите. Остатки ле-

карственного препарата слейте в емкость и указанным в пп. 6.2 и 6.3

способом проведите санитарную обработку частей камеры.

6.15. Во избежание попадания внутрь камеры пыли крышку камеры

поставьте на позицию 0.

6.16. Отпуск процедуры возможен также при положении камеры а

руке пациента.

7. ОБСЛУЖИВАНИЕ ПРИ ЭКСПЛУАТАЦИИ

7.1. При эксплуатации ингалятора постоянно контролируйте исправ-

ность корпуса сетевой вилки, сетевого шнура, корпуса камеры, отсутствие

жидкости на корпусе ингалятора.

7.2. Дном стакана камеры является излучающий пьезоэлемент, покры-

тие которого надо тщательно оберегать от царапин и осаждения на нем

остатков лекарственных растворов, пыли и других загрязнений. Для «того

при регулярной эксплуатации ингалятора не реже одного раза в неделю

протирайте поверхность пьезоэлемента мягким тампоном, смоченным спир-

том или одеколоном.

7.3. В случае нарушения герметизации в месте соединения стакана 1

(рис. 2) камеры с корпусом 2 замените герметизирующую прокладку 3,

взяв запасную из комплекта поставки, следующим образом:

Выверните три винта 4, находящиеся в торце корпуса 2, и снимите

накладку 5, прижимающую кабель 6 к пазу корпуса. Ослабьте два стопор-

ных винта 7, расположенных на боковой поверхности корпуса, и отсоеди-

ните корпус 2 от стакана путем его вращения относительно стакана; при

этом следите, чтобы не вращался кабель.

Выньте узел держателя пьезоэлемента 8 из стакана, замените гермети-

амрующую прокладку 3, сняв ее через фланец 9 узла держателя пьезо-

•лемадт».

Сборку камеры производите в обратном порядке.

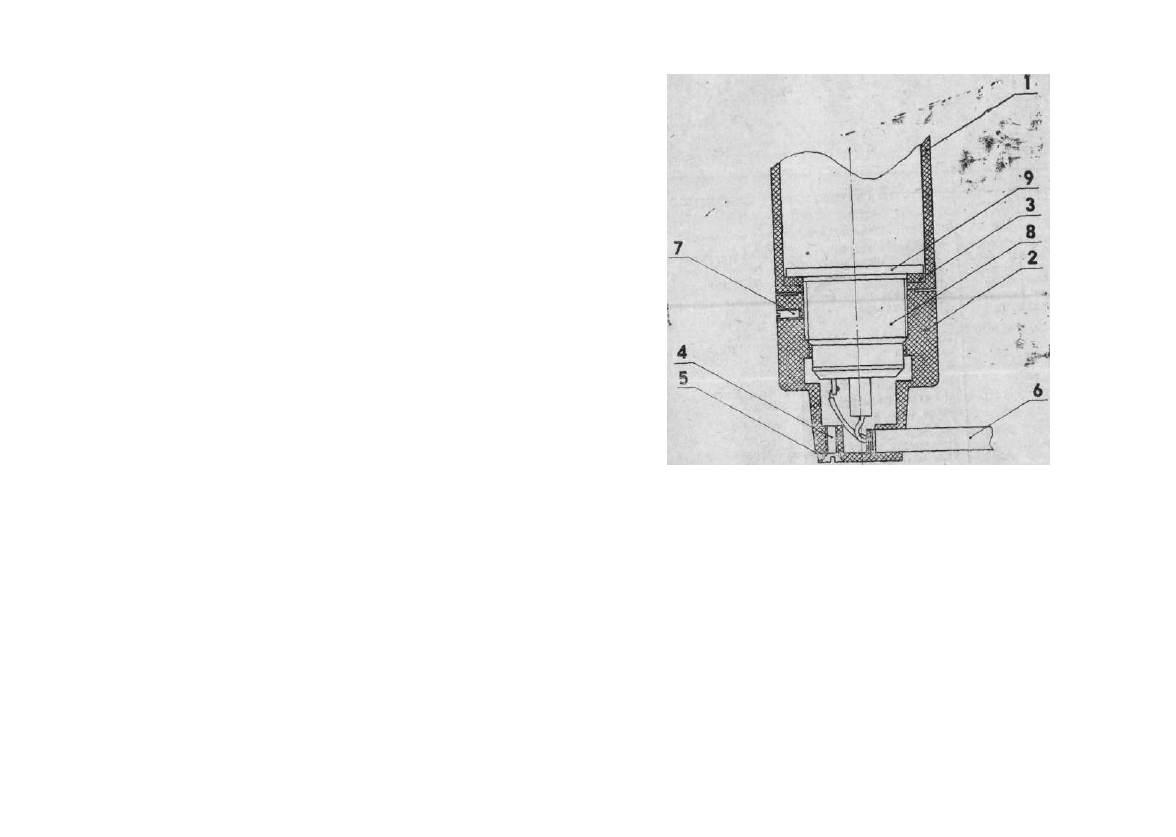

Рис. 2.

1. Стакан

2. Корпус
3. Герметизирующая

прокладка

4. Винты
5. Накладка

6. Кабель

7. Стопорные винты
8; Узел держателя

9. Фланец

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

8.1. Перечень возможных неисправностей, их причины и способы устра-

нения приведены в табл. 2.

Устранение неисправностей производится специалистами ремонтных

предприятий.

Таблица 2

Проявление не-

исправности и допол-

нительные признаки

Вероятная причина

I. При выполнении

требований пп. 6.5-6.7

нет выхода аэрозоля

из распылительной

камеры, отсутствует

фонтан жидкости в

камере

2. При выполнении

требований пп. 6.5-6.7

производительность

распылительной каме-

ры недостаточна

Неисправен соедини- •

тельный кабель рас-

пылительной камеры
Неисправна распыли-

тельная камера

Перегорание предохра-

нителя F1

Неисправен один из

дросселей фильтров пи-

тания А1 или А2

(обрыв дросселя)
Неисправен выпрями-

тель питания генератора

Неисправен высокочас-

тотный генератор

Неисправна распыли-

тельная камера

Неисправен выпрями-

тель питания

Неисправен высокочас-

тотный генератор

Отремонтируйте соеди-

нительный кабель или

замените его
Отремонтируйте распы-

лительную камеру

(см. п. 9)

Определите неисправ-

ность, замените предох-

ранитель

Замените неисправный

дроссель

Устраните неисправ-

ность выпрямителя

(см. п. 9.4)

Устраните неисправ-

ность генератора

(см. п. 9.5)

Отремонтируйте распы-

лительную камеру

(см. п. 9.6)

Устраните неисправ-

ность выпрямителя

(см. п.

 9А)

Устраните неисправ-

ность генератора

(см. п. 9.5)

9. ТЕКУЩИЙ РЕМОНТ

9.1. Текущий ремонт должен производиться специалистами ремонтных

предприятий. Перечень оборудования и приборов, необходимых для ремон-
та, приведен в приложении 4.

9.2. При подключении распылительной камеры к электронному блоку

во время отыскания неисправности в камеру должна быть залита вода.

Разборка ингалятора производится путем отвинчивания винта 11 креп-

ления, расположенного в углублении держателя камеры и закрытого проб-

кой 10, и винта 12, крепящего нижнюю крышку ингалятора (см. рис. 1).

9.3. Включите вилку ингалятора в сеть.

9.4. Проверьте выпрямитель питания, для чего: вольтметром измерьте

постоянное напряжение на конденсатор С1 платы A3. Если напряжение
равно нулю, то неяспразными могут быть предохранитель F1 платы А2,

конденсаторы С1 или С2, диоды VI  . . . V4 платы A3, сетевой трансформа-
тор Т1, Определите неисправный элемент и замените его.

Если напряжение на конденсаторе С1 мало (по абсолютной величине

меньше 25В), то неисправным может быть один из диодов VI  . . . V4 или
влементы (енератора (см. п. 9.).

9.5. Проверьте генератор, для чего: подключите осциллограф к. выход-

ному разъему генератора и вольтметр постоянного тока к измерительному
резистору R1, Если напряжение на резисторе R1 меньше 0,3 В и генерация

отсутствует, возможна неисправность элементов R3, L1 платы A3. Если на-
пряжение на резисторе Ш больше 0,8 В и генерация отсутствует, воз.можно

нарушение контакта в осцилляторе В1 или неисправность элемента СЗ, С5
платы A3, транзистора V5.

Если напряжение на резисторе R1 больше 0,3 В, но амплитуда синусо-

идального напряжения частотой 2,64 МГц на подключенной распылительной
камере Меньше 7В, то возможна неисправность транзистора V5, снижение

сопротивления между проводниками печатной платы A3 или неисправность

распылительной камеры (см п. 9.6). Устраните неисправность.

9.6. Проверьте распылительную камеру, для чего измерьте тестером

входное сопротивление камеры RBX С разъема ее соединительного кабеля.

Величина RBX должна быть больше 200 кОм. Если RBX порядка 2-200 кОм,
вероятной причиной неисправности является проникновение воды во внут-

реннюю полость держателя пьезоэлемента. Для устранения неисправности
снимите накладку, крепящую соединительный кабель камеры, разберите

держатель пьезоэлемента, замените уплотпителыюе кольцо. При сборке
обеспечьте прилегание центрального контакта узла держателя пьезоэлемен-

та к поверхности пьезоэлемента.

Если RBX меньше 1 кОм, возможно короткое замыкание проводников

соединительной цепи камеры. Устраните неисправность,

11

10

10. СВЕДЕНИЯ О КОНСЕРВАЦИИ, УПАКОВКЕ

И ТРАНСПОРТИРОВАНИИ

10.1. Консервация ингалятора производится в случае длительного хра-

нения и транспортирования в условиях эксплуатации.

10.2. Перед консервацией ингалятор следует очистить от загрязнения

и пыли, открытые (неокрашенные) металлические поверхности ингалятора

необходимо обезжирить одним из органических растворителей (бензином,

уайт-спиритом, спиртом), протерев тампоном, смоченным в растворителе, а

затем чистой тканью.

10.3. Электронный блок ингалятора вместе с сетевым шнуром, камера,

прокладки, штуцеры и паспорт должны быть уложены в коробку.

10.4. Коробки по п. 10.3 должны быть уложены в коробку из гофриро-

ванного картона и предохранены (при необходимости) от перемещения

прокладками и амортизаторами из гофрированного картона.

10.5. Ингаляторы транспортируют всеми видами крытых транспортных

средств по правилам перевозки грузов, действующим на каждом виде

транспорта.

10.6. Условия транспортирования ингаляторов вида климатического

исполнения УХЛ 4.2 — по условиям хранения 5 по ГОСТ 15150-69.

11. ПРАВИЛА ХРАНЕНИЯ

11.1. Ингаляторы следует хранить в упаковке предприятия-изготовите-

ля в отапливаемых складских или других приспособленных для хранения

помещениях при температуре окружающего воздуха от +5 до + 40°С и

относительной влажности не более 80% при Ч-25°С .

Ящики с изделиями размещают на стеллажах не более, чем в 3 ряда.

Хранение ингаляторов на складах железнодорожных станций не допуска-

ется.

12. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

12.1. Изготовитель гарантирует соответствие ингалятора требованиям

технических условий при соблюдении потребителем условий эксплуатации,

транспортирования и хранения.

12.2. Гарантийный срок эксплуатации ингалятора установлен 18 меся-

цев со дня продажи. При отсутствии в гарантийных талонах отметки тор-

гующей организации срок исчисляется со дня выпуска ингалятора заводом-

изготовителем.

12.3. Гарантийный срок хранения 12 месяцев со дня изготовления.

12.4. Гарантийный ремонт ингалятора осуществляется предприятием,

осуществляющим гарантийное обслуживание (ремонт) медицинской техни-

ки в данной области, крае, республике.

12.5. Гарантийный ремонт ингалятора в течение гарантийного срока

производится безвозмездно по предъявлении оформленного гарантийного

талона, приведенного в приложении 5.

Если изделие вышло из строя в результате неправильной эксплуатации,

стоимость ремонта оплачивает владелец изделия.

12

13. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

13.1. В случае отказа ингалятора или неисправности его в период де

сгвия гарантийных обязательств владелец ингалятора должен направи

в адрес предприятия-изготовителя или в адрес предприятия, осуществля

щего гарантийное обслуживание, следующие документы:

заявку на ремонт с указанием адреса, по которому должен прибьг

представитель завода или предприятия, осуществляющего гарантийн*

обслуживание, номер телефона.

13.2. Все представленные рекламации регистрируются потребителе

в табл. 3.

13

14

14. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

УЛЬТРАЗВУКОВОЙ ИНГАЛЯ ТО Р

(наименование изделия)

заводской номер.

ТИПА jА1УСС0Н-1_»_

(обозначение)

соответствует техническим условиям ТУ 25-2012.075-89 и признан годным

для эксплуатации.

Цена 133 руб. 00 коп.

Дата выпуска

.

.

Шглмп ОТК -

Приложение 2

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

Позици- |

онное

обозна- |

чекие

Наименование

К-во

В1

Т1

XI,

 Х2

ХЗ

Х4

AI

Cl, C2

L1...L4

F1

А2

Камера распылительная TAS.836.958

Трансформатор тА5.700.089

Контакт тА7.732.194

Соединитель ОНЦ-ВГ-2-3/16-Р

ГОСТ 12368-78

Соединитель ОНЦ-ВГ-2-3/16-В

ГОСТ 12368-78

Фильтр питания тА5.129.048

Конденсатор КТ-1-М47-1,5пф±10%-3-500

ОЖО.460.206 ТУ

Дроссель высокочастотный

ДПМ-0,2-224±10%

ПеО.477.006 ТУ

Предохранитель ВП2 Б-1-0.25А

АГО.481.304 ТУ

Фильтр питания тА5.129.049

15

\

1

2

1

Примеча-

ние

Приложение 2

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ИНГАЛЯТОРА УЛЬТРАЗВУКОВОГО «МУССОН-1»

•Подбирается при

 регулировке

Позици-

онное

обозна-

чение

L1...L4

A3

В1

С1

С2

СЗ

С4

С5

С6*

LI

L2

R1

R2*
R3

R4 |

Т1

Т2

V1...V4

V5

Наименование

Дроссель высокочастотный
ДПМ-0,2-224±10%

ПеО.477.006 ТУ
Генератор тА5.410.004

Осциллятор тА6.615.029

Конденсаторы К10-7В ОЖО.460.208 ТУ

Конденсаторы К50-35 ОЖО.464.214 ТУ

Конденсаторы К73-17 ОЖО.461.104 ТУ

Конденсаторы КЮ-17-3 ОЖО.460.172 ТУ

К50-ЗБ-63 В-1000 мкф

КЮ-7В-Н90-0,068 мкф +®°

0

|>

КЮ-7В-М1500-620 пф  ± 5 %

КЮ-17-ЗД-М1500-1500 пф  ± 5 %

К73-17-250 В-0,22 мкф  ± 5 %
КЮ-17-ЗД-М47-820 пф  ± 5 %

Дроссель высокочастотный

ДПМ-0,6-50+5%

ПеО.477.006 ТУ
Катушка индуктивности TA5.764.075

Резисторы С2-23 ОЖО.467.104 ТУ

Резисторы СП5-16 ВА ОЖО.468.552 ТУ

С2-23-1-1 Ом±5%-Д-В
С2-23-2-1,5 кОм±5%-Д-В

СП5-16ВА-1 Вт-2,2 кОм±Ю%

С2-23-2-360 Ом ±5%-Д-В

Трансформатор тА5.764.074
Трансформатор тА5.764.07в
Диод КД226Б aA0.336.543 ТУ
Транзистор КТ 805 AM аАО.386.341 ТУ

К-во

4

1

1

1

1

I

1

1

1

1

1

1

1
1

1

1

1

4

I

Примеча-

ние

620 пф

1200 пф

3 кОм

Приложение 3

ТАБЛИЦА ОБМОТОЧНЫХ ДАННЫХ

Обозначены

элемента

по схеме

(Приложе-

ние 1)

Т1

узла A3

L2

узла A3

Т2

узла A3

Т1 электрон-

ного блока

Марка

провода и

диаметр,

мм

Число

вит-

ков

Индуктивность,

мкГн

Примечание

ПЭЛШО

0,315

ПЭВ-2

0,630

ПЭВ-2

0,355

ПЭТВ-0,18
ПЭТ В—0,56

10

2400

360

Двух последо-

вательно вкл.

обмоток

1,8±0,3

1,2±0,3

Двух последо-

вательно вкл.

обмоток

5,2±0,7

Тремя скрученными

проводами одновре-

менно; одна скрут-
ка на 1 см длины

Намотка рядовая

Намотка рядовая,

двумя проводами
одновременно

Сердечник
ШЛ 16x16

ПРИМЕЧАНИЕ: 1. В Tl, L2, и Т2 при настройке допускается установка

подстроечных сердечников типа А и Б:

А — подстроечник карбонильный МР-20-5 РМ 9x1, 0x10

ПЯ0,707.195 ТУ

Б — сердечник латунный, материал латунь Л63.

2. В схеме электрической, перечне элементов допускаются

изменения, не влияющие на выходные параметры

ингаляторов.

18

Приложение 4

ПЕРЕЧЕНЬ ПРИБОРОВ И ОБОРУДОВАНИЯ, НЕОБХОДИМЫХ

ДЛЯ РЕМОНТА И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Наименование

Автотрансформатор

Лабораторный

Рольтметр

универсальный

Осциллограф
универсальный

Универсальный прибор

Источник воздуха

Регулятор расхода
иоздуха

Ротаметр

Основная характеристика, обозначение

документа или тип прибора

Номинальное напряжение питания 220В.

Пределы регулирования напряжения 190В

и 250 В. Мощность 150 Вт, -

Тип ВУ-15.

Предел измерения постоянного напряжения

от 0,5 В до 100 В. Предел измерений пере-
менного напряжения от 0,5 до 100 В в

диапазоне частот от 50 Гц до 10 МГц.

Класс точности 2,5,
Тип С1-65.

Полоса пропускания не менее 10 МГц.
Входное сопротивление 10 МОм,
Класс точности 2,

Тм

 \Пл

Расход не менее 10

 л/мин при избыточном

давлении не менее 100 к Па.

Диап зон регулировки не менее 3.

Верхний предел измерения расхода воздуха

около 12 л/мин, погрешность не более

1 л/мин.

Допускается замена на аналогичные приборы по классу точности не

хуже вышеуказанных.

19

Приложение 5

656906 г. Барнаул, Алтайский приборостроительный завод

имени 50-летия СССР

Г А Р А Н Т И Й Н Ы Й  Т А Л О Н № 1

на ремонт в течение гарантийного срока

Изделие медицинской техники Ультразвуковой ингалятор

наименование и тип издегия

типа «Муссон-1», ТУ 25-2012.075-89

номер, ГОСТ или ТУ~~

Приобретен

дата, подпись и штамп торгующей организации

Введен в эксплуатацию

дата, подпись

Принят на гарантийное обслуживание ремонтным пред-

приятием

города

Подпись и печать

руководителя ремонтного

предприятия

Подпись владельца

20
