ФОТОЭЛЕКТРОТОНОГРАФ ФЭТ-1. ПАСПОРТ МТ 140.000 ПС

МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ

ГЛАВНОЕ УПРАВЛЕНИЕ МЕДИЦИНСКОЙ ТЕХНИКИ

КИЕВСКИЙ ЭКСПЕРИМЕНТАЛЬНЫЙ ЗАВОД МЕДИЗДЕЛИЙ

ФОТОЭЛЕКТРОТОНОГРАФ ФЭТ-1

ПАСПОРТ

МТ 140.000 ПС

Киев - 1973

МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ

ГЛАВНОЕ УПРАВЛЕНИЕ МЕДИЦИНСКОЙ ТЕХНИКИ

КИЕВСКИЙ ЭКСПЕРИМЕНТАЛЬНЫЙ ЗАВОД МЕДИЗДЕЛИИ

ФОТОЭЛЕКТРОТОНОГРАФ ФЭТ-1

ПАСПОРТ

МТ 140.000 ПС

Киев-1973

1. Назначение изделия

Фотоэлектротонограф предназначен для измерения и ре-

гистрации величины внутриглазного давления во времени под

действием веса плунжера датчика. Прибор позволяет непре-

рывно регистрировать величину внутриглазного давления в

течение 3—5 минут и по характеру тонограммы определять

скорость и величину оттока внутриглазной жидкости, что важ-

но при ранней диагностике глаукомы.

С помощью фотоэлектротонографа можно проводить все

виды офтальмотонометрических исследований: обычную тоно-

метрию, эластотонометрию, тонографию по Гранту, разнооб-

разные компрессионно-тонометрические исследования.

Фотоэлектротонограф изготовляется в климатическом ис-

полнении V категории размещения 4.2. по ГОСТ 15150—69.

По электробезопасности прибор относится к классу 01 по

ОН 64-1-203-69.

2. Технические характеристики

2.1.

 Питание от сети переменного тока часто-

ты 50

 гц

 номинальным напряжением,

 в

 220

2.2. Потребляемая от сети мощность,

 ва

 15

2.3. Пределы допускаемой основной по-

грешности, величины цены деления . ±0,3

2.4. Измеряемое внутриглазное давление,

ед. шкалы Шиотца от 0 до 20

2.5. Порог чувствительности, величины це-

ны деления 0,25

2.6. Цена деления шкалы, единиц Шиотца 1

2.7. Скорость движения диаграммной бума-

ги, мм/мин 30

2—1193 3

2.8. Габаритные размеры,

 мм:

а) блока питания 300X135X200

б) самописца 160X160X250

в) футляра с принадлежностями . . 440Х320Х 80

2.9. Масса, кг:

а ) блока питания

.

.

.

.

.

. 3,5

б) самописца 7,0

в) футляра с принадлежностями . . 4,5

3. Состав изделия и комплект поставки

В

 каждый комплект фотоэлектротонографа должны

входить:

а) блок питания МТ 140.001—00 1 шт.

б) самопишущий миллиамперметр

СТ 445—2596—65 1 »

в) датчик МТ 140.016—00 . . . . . . 1 »

Сменные части

г) съемные грузы к датчику МТ 140.016—02 . 3 »

Запасные части и принадлежности

д) налобное приспособление МТ 140.020—00 . 1 »

е) приспособление для тарировки МТ 140.029—00 1 »

ж) стойка с фиксационной точкой

МТ 140.024—00 1 »

з) шнур для подключения самописца к блоку пи-

тания МТ 140.031—00 1 »

и) шнур сетевой самописца МТ 140.038—03 . . 1 »

к) шнур для подключения датчика к блоку пи-

тания МТ 140.021—00 1 »

л) провод заземления МТ 140.033—00 . . . 1 »

м) струбцина заземления НЗУ-011 . . . . 1 »

н) лампа МН 3,5—0,26 ГОСТ 2204—69 . . . 2 »

о) предохранитель ПМ-0,5 ГОСТ 5010—53 . . 2 »

п) лампа Э —20 ГОСТ 2239—60 1 »

р) футляр для принадлежностей МТ 140.035—00 1 »

Эксплуатационная документация

с ) паспорт  М Т 140.000  П С

.

.

.

.

.

. 1 экз.

4. Устройство и принцип

 работы

Прибор основан на принципе преобразования механиче-

ских перемещений плунжера датчика в соответственно изме-

няющийся по величине электрический ток, зависящий от ве-

4

личины освещенности фотосопротивления, находящегося

 в

корпусе датчика. Схема фотоэлектротонографа состоит из

следующих элементов:

1. Стандартный самопишущий миллиамперметр.

2. Блок питания.

3. Налобное приспособление с датчиком.

Блок питания предназначен для питания постоянным ста-

билизированным напряжением фотосопротивления датчика

(U = 100 в; I = 0,002 а) и накала лампы датчика (U = I в;

1 = 0,1 а).

Блок питания состоит из следующих основных частей:

Силового трансформатора ТР, выпрямительных мостов Д

3

,

Дю, стабилизатора JIi (СГ-2П) для фотосопротивления, ста-

билизатора напряжения для накала лампы датчика, выпол-

ненного на транзисторах Ti, T

2

 и стабилитронах Д

ь

 Дг.

Регулировка величины стабилизированных напряжений

осуществляется сопротивлением R4— для фотосопротивления

и R9, R10—для накала лампы датчика.

На лицевую панель блока питания выведены: 3-полюсное

гнездо для подключения датчика фотоэлектротонографа, ин-

дикатор включения прибора Л

2

, тумблер включения сети и

регулятор накала лампы датчика. На задней стенке блока

питания имеются держатель предохранителя, клемма зазем-

ления, выход шнура питания и гнездо для подключения входа

самописца.

Налобное приспособление с датчиком показано на фото 1.

Датчик прибора (1) по типу относится к импрессионному

тонометру Шиотца. При тонографии датчик прибора уста-

навливается на роговицу и удерживается в вертикальном по-

ложении при помощи рычага (2) налобного приспособления,

снабженного противовесом (3), обеспечивающим устойчивое

положение датчика на глазу во время тонографии (3—

5) мин.

Конструктивная схема датчика представлена на фото 2,

Перемещение плунжера (1), обусловленное деформацией

роговицы, сообщается шторке (2), расположенной между

лампой (3) и фотосопротивлением (4). При этом изменяется

количество света, падающего на светочувствительный слой

фотосопротивления, что приводит к изменению величины

электрического тока, регистрируемого самописцем миллиам-

перметра. На схеме показано положение плунжера со

шторкой относительно фотосопротивления, соответствующее

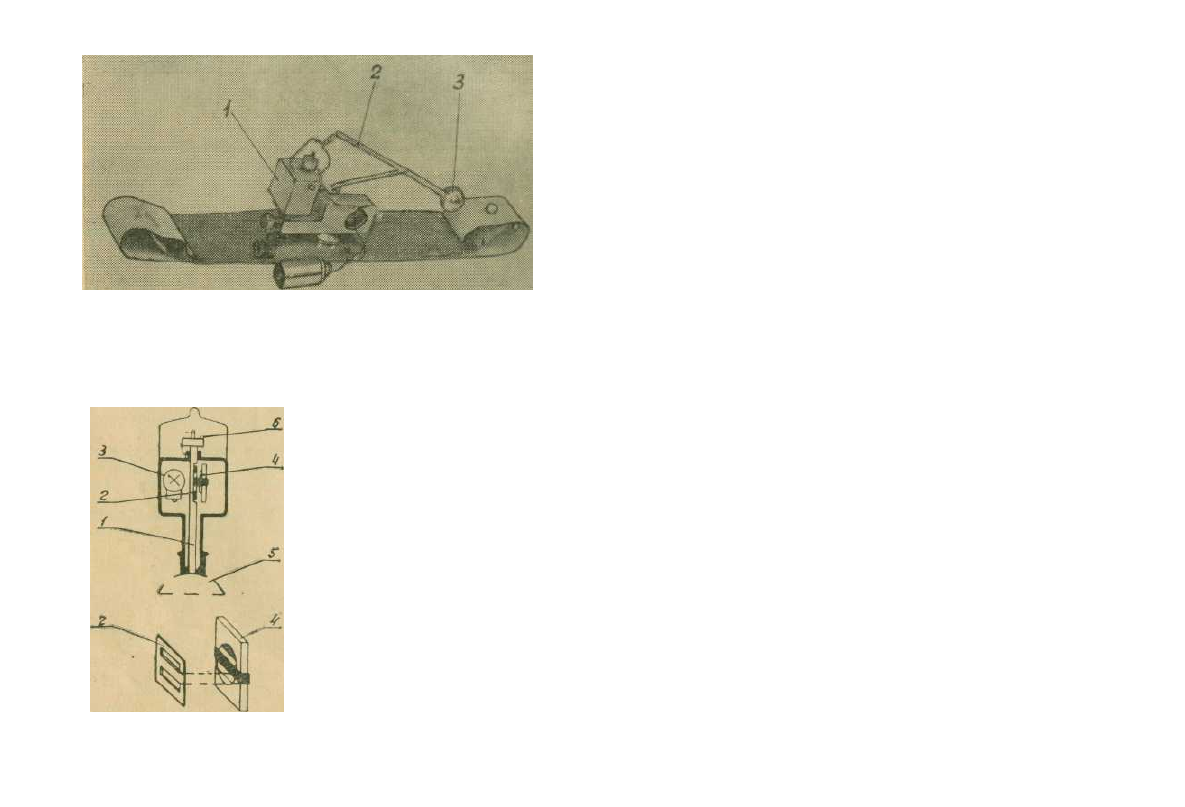

Фото 1. Налобное приспособление с датчиком' / — датчик,

 2

— рычаг, 3 —

противовес.

нулевому положению пера самописца по шкале Шиотца.

В этом положении фотосопротивление освещается максималь-

но. Чем меньше внутриглазное

давление, тем больше плунжер

деформирует роговицу и тем

больше шторка перекрывает

свет, падающий на фотосопро-

тивление.

При полном затемнении

фотосопротивления, что соот-

ветствует перемещению плун-

жера со шторкой на 1

 мм

 от

нулевого положения, стрелка

самописца отклонится на мак-

симальное значение шкалы,

равное 20.

Нулевое положение по шка-

Фото 2. Конструктивная схема датчи-

ка фотоэлектротонографа:

 1

—плун-

жер,

 2

 — шторка,

 3 —

 лампа,

 4 —

 фо-

тосопротивление,

 5

—сфера,

 6

—до-

полнительные грузы.

ле фотоэлектротонографа (шкала Шиотца) практически

определяется при установке датчика своим основанием на

сферу (5) с радиусом 16

 мм.

Светочувствительный слой фотосопротивления (4) разде-

лен светонепроницаемой полоской на две части. Соответствен-

но шторка имеет два окна. Последнее обеспечивает увеличе-

ние тока в цепи фотосопротивления в два раза, что оказыва-

ется достаточным для работы регистратора самописца в

диапазоне всей шкалы без применения электронного усили-

теля.

Вес плунжера датчика вместе с насадкой составляет

5,5

 г.

 Имеются сменные дополнительные грузы (6) с обо-

значением 7,5;

 10

 и

 15

 г.

5. Подготовка аппарата к работе

5.1.

 Заправьте диаграммную бумагу в лентопротяжный

механизм и навесьте перо с чернилами на регистратор, со-

гласно описанию и правилам пользования самопишущим мил-

лиамперметром.

5.2. Подключите регистратор миллиамперметра к блоку

питания, соблюдая полярность, обозначенную у зажимов.

5.3. Подключите шнур двигателя миллиамперметра к сети

220

 в.

.5.4. Подключите датчик к блоку питания.

5.5. Включите блок питания в сеть и переключите тумблер

на панели блока питания в положение «ВКЛ». При этом

должна загореться индикаторная лампочка.

5.6. Снимите датчик с налобного приспособления и сфе-

рическим основанием поставьте на сферу — шаблон (4) тари-

ровочного приспособления (фото 3). При этом перо регистра-

тора должно занять положение «0». Если это не происходит,

то нулевую установку следует осуществлять переменным со-

противлением, выведенным на переднюю панель.

6.

 Порядок работы

Тонография внутриглазного давления проводится после

двукратной инсталляции исследуемого глаза раствором ди-
каина в положении лежа.

Для проведения тонографии необходимо:

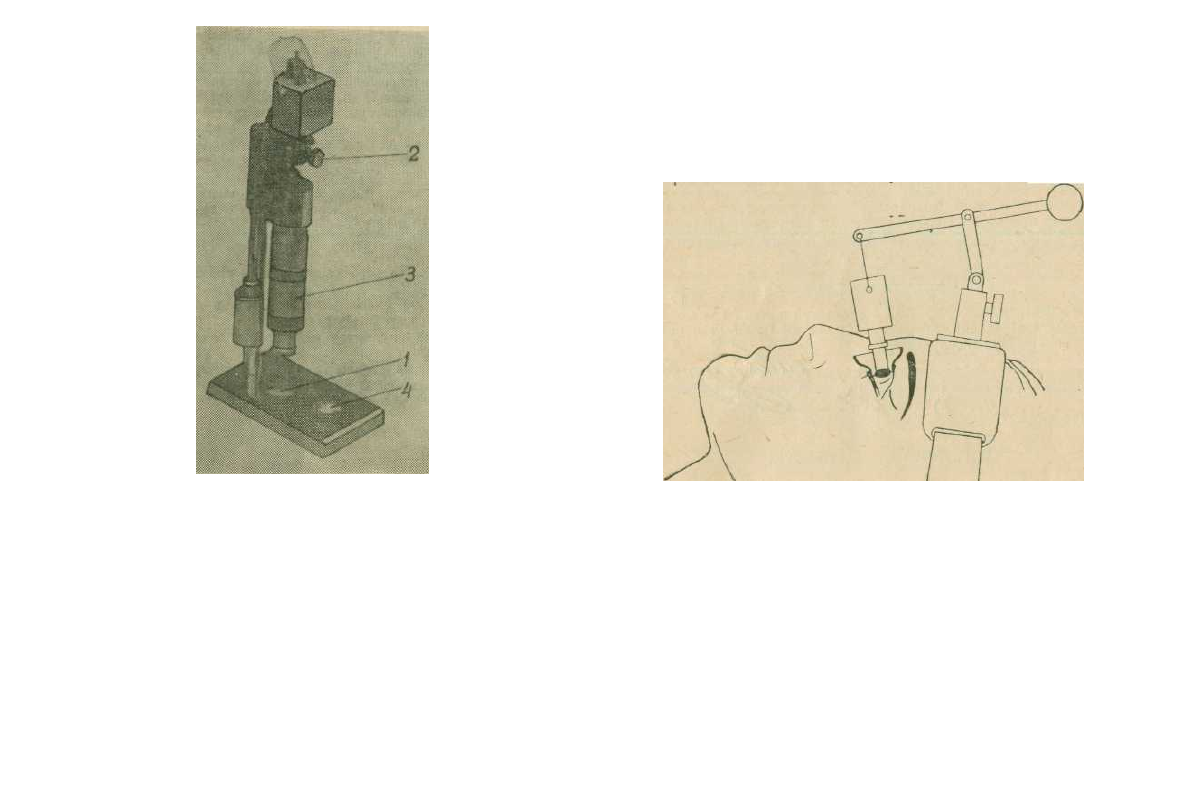

Фото 3. Тарировочное приспособление

с датчиком: / — скоба,

 2

 — винт,

 3 —

микрометр,

 4

 — шаблон.

6.1. Продезинфицируйте сферическую часть основания

датчика и закрепите датчик на налобном приспособлении;

6.2. Наденьте налобное приспособление на голову пациен-

та и закрепите его;

6.3. Положите пациента на кушетку, подложив под голову

подушку, и установите на плунжер требуемый груз;

6.4. Установите фиксатор глаза над головой на расстоянии

лучшей видимости;

6.5. Вставьте под веки глаза гониоскопическое кольцо

Бойнингена;

6.6. Оденьте датчик на крючок рычага налобного приспо-

собления и поворотом стойки рычага подведите датчик к ис-

следуемому глазу таким образом, чтобы ось плунжера дат-

чика совпадала с оптической осью глаза;

6.7. Выключатель лентопротяжки самописца переведите

в положение «ВКЛ» и установите датчик на глаз. При этом

надо указать пациенту на необходимость фиксировать взгляд

свободного глаза на фиксаторе.

Положение датчика на исследуемом глазе в момент тоно-

графии схематично показано на фото 4.

Фото 4. Схема положения датчика на исследуемом глазе в момент тоно-

графии.

Тонографию следует проводить в течение 3—5 минут. На

движущейся диаграммной бумаге будет произведена запись

тонограммы.

7. Проверка точности показаний фотоэлектротонографа

Точность показаний фотоэлектротонографа следует перио-

дически проверять (один раз в три месяца) для определения

пригодности прибора к эксплуатации. Правильность показа-

ний прибора проверяется при помощи тарировочного приспо-

собления. Предварительно регулируется (в случае необходи-

мости) нулевая установка прибора, как это описано в главе

«Подготовка прибора к работе».

Далее датчик ставят в скобу (1) тарировочного приспо-

собления (фото 3) и закрепляют винтом (2). Затем измери-

тельным штоком микрометра (3) перемещают плунжер дат-

чика вверх в положение, соответствующее положению реги-

стратора над отметкой «О».

После этого микрометром дают перемещение плунжеру

датчика вниз с интервалом в 0,05

 мм.

 Этот интервал соот-

ветствует цене деления шкалы фотоэлектротонографа. Таким

образом, при перемещении плунжера с нулевой установки на

0,05; 0,1; 0,15

 мм

 и т. д. регистратор должен перемещаться

соответственно на 1; 2; 3 деления по шкале.

8. Свидетельство о приемке

Фотоэлектротонограф ФЭТ-1 заводской номер №

соответствует техническим условиям ТУ 64-1-2057-72 и при-

знан годным для эксплуатации.

[9Ъ

£

 г.

•

м. п.

Дата выпуска

Представитель ОТК

9. Гарантийные обязательства

Гарантийный срок при условии хранения и эксплуатации

фотоэлектротонографа в соответствии с требованиями тех-

нических условий и настоящей

 инструкции

 —

 1

 год.

Начало гарантийного срока исчисляется со дня получе-

ния прибора потребителем, но не позднее 6 месяцев со дня

отгрузки его заводом-изготовителем.

В течение гарантийного срока завод-изготовитель безвоз-

мездно ремонтирует или заменяет изделие и его части.

Пересылка деталей, подлежащих гарантийному ремонту,

производится за счет завода-изготовителя.

Адрес завода-изготовителя:

252655, г. Киев-59, ул. Пимоненко, 20.

Киевский экспериментальный завод медизделий.

10

I

10. Уход и хранение

По окончании работы

 с

 прибором следует:

Продезинфицировать сферическую часть основания датчи-

ка и уложить датчик с налобным приспособлением в футляр.

Все переключатели поставить в положение «ВЫКЛ».

При засорении писчика регистратора миллиамперметра

следует писчик промыть в спирте, прочистить мандреном или

продуть резиновой грушей.

Переносить составные части фотоэлектротонографа реко-

мендуется в горизонтальном положении.

Запрещается подвергать прибор резким ударам и встря-

хиваниям.

Прибор следует хранить в отапливаемом, незапыленном

помещении при температуре +10—1-35° С и относительной

влажности 80% при 25°С. Воздух помещения не должен со-

держать примесей, вызывающих коррозию.

11. Расшифровка результатов тонографии

На основании произведенной записи внутриглазного дав-

ления можно определить внутриглазное давление в каждый

момент исследования (Pt)

 и

 время исследования (t). При-

менение к анализу результатов тонографии данных объемной

теории тонометрии (Фриденвальт, 1957) дает возможность

получать такие показатели, как коэффициент скорости отто-

ка жидкости из глаза (С), объем вытесненной из глаза жидко-

сти (AV) и величину внутриглазного давления до начала то-

нографии (Ро). Наиболее существенным, показателем при ди-

агностике глаукомы является коэффициент оттока жидкости

(С), который по данным ряда работ зарубеж'ных исследова-

телей колеблется у здоровых людей в пределах 0,15-?-0,34, со-

ставляя в среднем 0,243.

Для глаукомы характерно снижение величины (С). При

простой глаукоме средняя величина оттока (по данным Не-

стерова, 1960) равна 0,102, при застойной глаукоме—0,09.

Для количественного расчета величины (С) пользуются

формулой Гранта:

С =

мм

3

—

 Р<,—

 1.25)* мин. мм. рт. ст.

11

где:

t— время регистрации внутриглазного давления в

мин;

Ptab—является средним значением тонометрического

давления P

t

 за весь период записи тонограммы;

AV и Р

о

—определяется по таблицам Фриденвальда в за-

висимости от  P

t

.

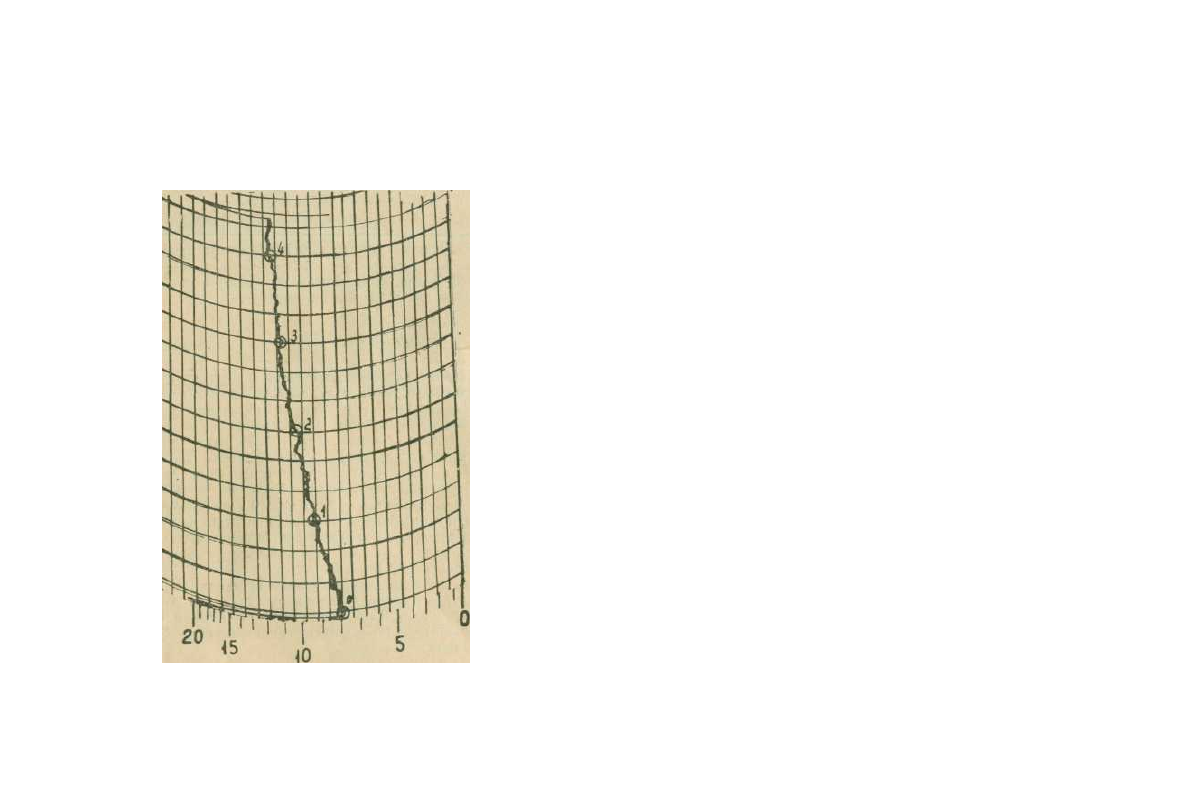

Фото 5. Тонограмма нормального глаза (к приме-

ру расчета коэффициента С).

12

Ниже приводится пример расчета коэффициента (С). На

фото 5 представлена тонограмма нормального глаза.

Запись велась в течение 4 мин. Вес плунжера с добавоч-

ным грузом 10 г. По прилагаемой шкале Шиотца определяет-

ся значение давления в начале тонометрии в точке «О» и да-

лее через одну, две, три и четыре минуты, соответственно в

точках 1, 2, 3, 4.

Диаграммная бумага имеет масштабную сетку времени,

нанесенную с интервалом в 20 сек., что облегчает нахождение

этих точек.

Таким образом, приставляя шкалу Шиотца в каждой точ-

ке (как это показано на фото 5) получают значения по шка-

ле для точки 0—8 ед.; для точки 1—9,4; для точки 2—10,2;

для точки 3—11; для точки 4—12,8 единиц шкалы Шиотца.

Далее по таблице 1 определяют давление для этих точек

P

t

 в мм рт. столба. (Результаты берутся из графы таблицы

для груза 10 г).

Точка №

Показания шкалы

Шиотца

Давление,

 мм рт. ст.

8

9,4

10,2

11

12,8

46

42

41

38,64

36,7

Вычисляют P

t

ab (среднее)

Pt

a b

= (46 + 42 + 41+38,64+36,7) : 5 = 40,8.

Из таблицы 2 определяют Р

о

 по тонометрическому давле-

нию и точке «0» (в данном случае по шкале Шиотца оно рав-

но 8 ед.) (результаты берутся также из графы таблицы для

груза 10 г).

Р

о

 = 23,09 мм рт. ст.

Из таблицы 3 находят значение объемов в мм

3

 соответ-

ственно для P

t

 и  P

t 4

V

o

= 13,92; V

4

 = 23,43; AV = V

4

—Vi = 9,51.

13

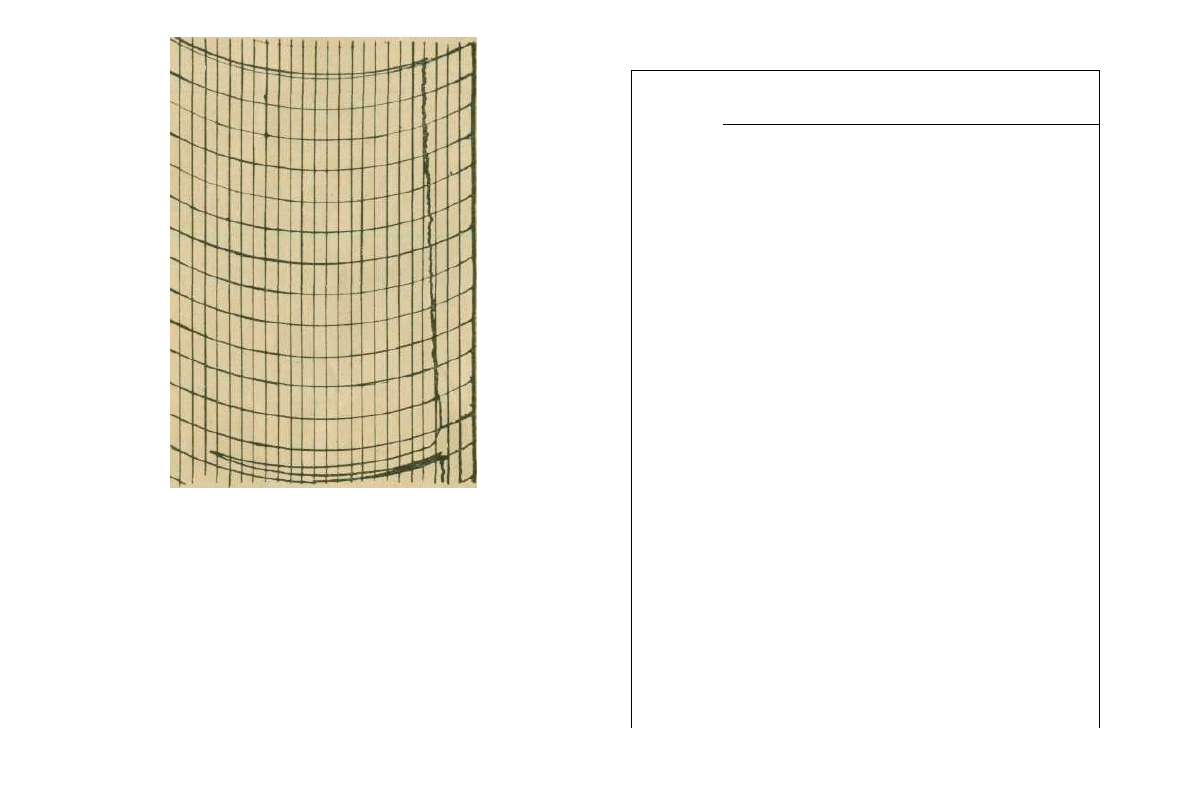

Фото 6. Тонограмма глаукомного глаза.

Подставляя в формулу для (С) найденные значения, по-

лучают:

9,51

-

 Р -

 1.25)/ (40,5 - 23.09 — 1,25)4

= 0,15.

На фото 6 — показана тонограмма глаукомного глаза.

Тонограмма характеризуется очень медленным спадом

кривой. Коэффициент оттока (С) для этого случая равен

0,037.

14

Определение Pt в мм рт. столба

Т а б л и ц а 1

15

Q Измерительное усилие (вес груза) в г

по шкале

Ш и о т ц а

 5,5 7,5 Ш 15

0,0 51,40 70,09 93,46 140,19

0,5 48,29 66,85 87,80 131,69

1,0 45,53 62,09 82,78 124,17

1,5 43,07 58,73 78,31 117,46

2,0 40,86 55,72 74,29 111,44

2,5 38,87 53,00 70,67 106,01

3,0 37,06 50,54 67,39 101,08

3,5 35,42 48,29 64,39 96,59

4,0 33,91 46,24 61,65 92,48

4,5 32,53 44,35 59,14 88,70

5,0 31,25 42,61 56,82 85,23

5,5 30,07 41,01 54,67 82,01

6,0 28,98 39,52 52,69 79,03

6,5 27,96 38,13 50,84 76,26

7,0 27,01 36,84 49,12 73,67

7,5 26,13 35,63 47,51 71,26

8,0 25,30 34,50 46,00 69,00

8,5 24,52 33,44 44,58 66,87

9,0 23,79 32,44 43,25 64,88

9,5 23,10 31,50 42,00 63,00

10,0 22,45 30,61 40,82 61,22

10,5 21,83 29,77 39,70 59,55

11,0 21,25 28,98 38,64 57,96

11,5 20,70 28,23 37,64 56,45

12,0 20,18 27,51 36,68 55,03

12,5 19,68 26,83 35,78 53,67

13,0 19,20 26,19 34,92 52,37

13,5 18,75 25,57 34,09 51,14

14,0 18,32 24,98 33,31 49,97

14,5 17,91 24,49 32,56 48,84

15,0 17,52 23,89 31,85 47,77

15,5 17,14 23,37 31,16 46,74

16,0 16,78 22,88 30,51 45,86

16,5 16,43 22,41 29,88 44,82

17,0 16,10 21,96 29,27 43,91

17,5 15,78 21,52 28,69 43,04

18,0 15,48 21,10 28,14 42,21

18,5 15,18 20,70 27,60 41,40

19,0 14,90 20,31 27,09 40,63

19,5 14,62 19,94 26,59 39,88

20,0 14,36 19,58 26,11 39,16

Т а б л и ц а 2

Определение Р

о

 в мм рт. ст.

Q

T C 4 e T

 Измерительное усилие (вес груза) в

 г

по шкале

Шиотца

  к г

. _

с

 . .,

5,5 7,5 10 15

0,0 41,38 59,14 81,65 127,45

0,5 37,78 54,21 75,11 117,87

1,0 34,52 49,76 69,27 109,28

1,5 31,61 45,76 63,96 101,44

2,0 28,97 42,12 59,10 94,32

2,5 26,56 38,80 54,66 87,99

3,0 24,38 35,76 50,62 81,78

3,5 22,38 32,97 46,86 76,20

4,0 20,55 30,39 43,38 71,03

4,5 18,86 28,01 40,18 66,23

5,0 17,30 25,81 37,19 61,75

5,5 15,88 23,78 34,40 57,55

6,0 14,57 21,89 31,82 53,61

6,5 13,35 20,14 29,40 49,94

7,0 12,23 18,52 27,16 46,46

7,5 11,20 17,01 25,06 43,22

8,0 10,24 15,61 23,09 40,17

8,5 9,36 14,31 21,16 38,13

9,0 8,54 13,10 19,55 34,56

9,5 7,79 11,97 17,96 32,02

10,0 7,10 10,94 16,48 29,61

10,5 6,46 9,98 15,10 27,37

11,0 5,87 9,09 13,81 25,26

11,5 5,34 8,28 12,62 23,27

12,0 4,85 7,51 11,50 21,42

12,5 4,39 6,82 10,48 19,69

13,0 3,96 6,18 9,53 18,05

13,5 5,59 8,64 16,53

14,0 5,04 7,83 15,12

14,5 4,54 7,08 13,70

15,0 4,09 6,40 12,57

15,5 5,76 11,43

16,0 5,19 10,38

16,5 4,66 9,41

17,0 4,17 8,50

17,5 7,67

18,0 6,92

18,5 • 6,21

19,0 5,57

19,5 4,87

20,0 4,5

16

Т а б л и ц а

Определение объемов вытесненной жидкости V в мм

3

„ Измерительное усилие (вес груза) в

 г

по шкале

Ш и о т ц а

 5,5 7,5 Ш 15

0,0 4 38 3,43 2,73 1,92

0,5 4,96 3,93 3,15 2,24

1,0 5,59 4,47 3,60 2,58

1,5 6,25 5,04 4,09 2,96

2,0 6,95 5,65 4,62 3,37

2,5 7,69 6,30 5,19 3,81

3,0 8,46 6,99 5,78 4,28

3,5 9,27 7,71 6,42 4,79

4,0 10,12 8,48 7,10 5,33

4 5 11,01 9,28 7,81 5,90

5,0 11,94 10,13 8,56 6,51

5,5 12,90 11,01 9,36 7,16

6 0 13,89 11,93 10,19 7,84

6 5 14,94 12,89 11,06 8,55

7,0 16,01 15,89 11,97 9,31

7 5 17,12 14,94 12,92 10,10

8 0 18,27 16,02 13,92 10,93

8 5 19,46 17,15 14,96 11,81

9 0 20,69 18,32 16,04 12,72

9 5 21,95 19,54 17,16 13,67

.10 0 23,25 20,79 18,32 14,67

10 5 24,60. 22,08 19,53 15,70

11,0 25,97 23,41 20,79 16,78

115 27,38 24,78 22,08 17,90

12 0 28,32 26,22 23,43 19,06

12,5 30,32 27,68 24,81 20,26

13,0 31,87 29,17 26,24 21,52

13 5 33,43 30,73 27,73 22,81

14,0 35,03 32,33 29,25 24,15

14,5 36,66 33,97 30,82 25,54

15,0 38,33 35,64 32,42 26,97

15 5 40,06 37,37 34,10 28,45

16,0 41,81 39,13 35,79 29,97

16,5 43,62 40,94 37,55 31,54

17 0 43,45 42,79 39,38 33,17

17 5 47,32 44,71 41,23 34,84

18,0 49,19 46,67 43,11 36,54

18,5 51,17 48,69 45,07 38,32

19,0 53,13 50,71 47,05 40,13

19,5 55,20 52,77 49,11 42,01

20,0 57,23 54,91 51,21 43,92

18

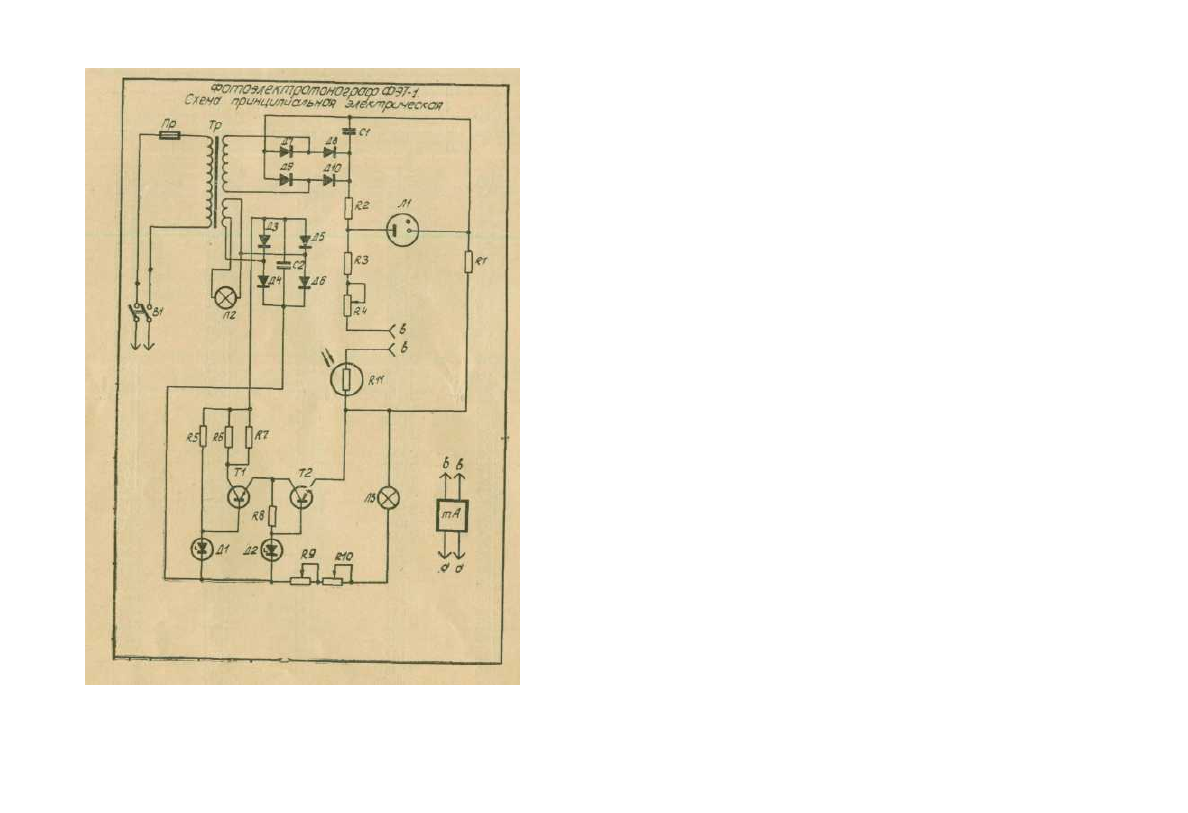

Перечень элементов

Тр Трансформатор силовой

Пр Предохранитель ГШ-0,25
В1 Тумблер ТП1-2
Л1 Стабилитрон СГ-2П
Л2 Лампа миниатюрная МН

6,3X0,22 а

ЛЗ Лампа миниатюрная Э-20
Д1 Стабилитрон Д814Д

Д2 Стабилитрон Д814А

ДЗ-Д10 Диод Д226Б
Т1Д2 Транзистор П217А
R1 Резистор МЛТ-0,5-15 ком ±10%
R2 Резистор

 МЛТ-2-2,2

 ком ± 10%

R3 Резистор МЛТ-0,5-10 ком ±10%

R4 Резистор СП-1-О.5-А-47 ком ±10%

R5 Резистор МЛТ-1-820±10%
R6, R7 Резистор МЛТ-2-56±10%

R8 Резистор МЛТ-1-270± 10%
R9 Резистор ППБ-ЗВ-100 ом ±10%
R10 Резистор ППБ-ЗВ-10 ом ±10%
R11 Фогорезистор ФСК-1А

тА Миллиамперметр самопишущий

0 -г 1,5 ма

С1 Конденсатор КЭ-2-450-20

С2 Конденсатор К50-6-50-200

ГОСТ 5010—53

НИО 360.606

СУ3341.007

 ТУ

ГОСТ

 2204—69

ГОСТ 2239-60
ТУ

 СМЗ.362.044

ТУ СМЗ.362.044

ТУЩБЗ, 362.002 8
СИЗ.365.017 ТУ 2

ГОСТ 7113—66 1
ГОСТ 7113—66 t
ГОСТ 7113—66 1

ГОСТ 5574—65 I
ГОСТ 7113-66 I

ГОСТ 7113—66 2
ГОСТ 7113—66 1

ОТО-468-512 I
ОТО-468-512 1

ГОСТ 10675—63 1

СТУ 445—2596—65 1

ОТО 464.042 ТУ 1

ОТО 464.042 ТУ I
