КРЕСЛО СТОМАТОЛОГИЧЕСКОЕ КСЭМ-03. ПАСПОРТ КСЭМ 3.00.000 ПС





КРЕСЛО СТОМАТОЛОГИЧЕСКОЕ

КСЭМ-03

П А С П О Р Т

КСЭМ 3.00.000 ПС

Вниманию потреби гелей!

Прежде чем приступить к работе, необходимо подробно ознакомиться

с

 настоящим

 паспортом, где изложены вес основные положения.

Ввиду постоянного совершенствования конструкции может быть неко-

торое несоответствие текстовой части и рисунков настоящего паспорта и
поставляемого изделия, что не влияет на функциональные свойства изде-
лия.

Подп. в псч. 20.02.86. Формат 60x84/16. Заказ 588. Тираж 8000.

Бланочная типография

 палиграфобъединения

 «Офсет».

400066. г. Волгоград, ул. Островского, 3-

I. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Кресла стоматологические КСЭМ-03

 предназначены

 для размеще-

ния пациентов при оказании стоматологической помощи в условиях полик-

линик, больниц и других лечебных учреждений.

Нормальные условия эксплуатации кресла: температура воздуха от

+ 10°С до -j-35°C, относительная влажность — до 80о/ при температуре

+25°С.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Напряжение питания от сети переменного тока

частотой 50 Гц, В

220

2.2. Потребляемая мощность, В.А, не более

750

2.3. Расстояние от поверхности пола до

 верхней

 точки

сиденья в крайних положениях верхней части кресла, мм:

а) нижнем, не более

540

б) верхнем, не менее

850

2.4. Наклон спинки относительно вертикали в пределах,

град, от

15±5

до

90  ± 5

2.5. Габаритные размеры, мм:

а) длина

1950±50

б) ширина

612±30

в) высота

1620±50

2.6. Масса- кресла, кг, не более

125

2.7. Наработка на отказ, циклы, не менее

6500

2.8. Срок службы до списания, лет, не менее

12

2.9. Сведения о содержании драгоценных материалов приведены в

приложении 2.

3. КОМПЛЕКТ ПОСТАВКИ

3.1. Кресле) КСЭМ-03

I шт.

3 2, Вставка плавкая ВПБ6-26 ОЮО.481.021 ТУ

3 шт,

3 3. Ключ 7811-0007 Н Д1 Ц15.хр ГОСТ 2839-80

1 шт.

3 4 Отвертка 7810-0318 Ц15.хр ГОСТ 17199-71

} шт.

3.5. 'Паспорт КСЭМ-3.00.000 ПС

'

  э к з

-

Примечание: пп. 3.3; 3.4; — только при поставке ЦВМУ МО СССР.

а

Приложение 2

СВЕДЕНИЯ О СОДЕРЖАНИИ ДРАГОЦЕННЫХ МАТЕРИАЛОВ

Наименование

Обозначение

Сборочные единицы, комплексы

комплекты

обозначение

к-во

к-во

в изд.

Масса

в 1 шт-, г

Масса

в изделии, г

Сл.
GJ

о

я)

ак

т

ОЮО.481.021ТУ

Серебро

Вставка плавкая

ВПБ6-26

Микровыключатель ТУ 16-526-322- 78

МП2101

У4 исп. 411
Резистор

МЛТ-1-240кОм±

±10%-А

ГОСТ 7113-77

КСЭМ 3.01.080

ксэм з.оо.ооо

КСЭМ 1.01.090

КСЭМ 3.01.080

5,2 0,00969 0.050388

6,04 0,2457 1,484028

0,0069272— 0,0138544-

—0,0096378 0,0192756

Итогоз

1,5482—

—1.5536

4.

 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Кресло состоит из нижней неподвижной и верхней подвижной час-

тей (рис. 1)-

4.2. Нижняя часть включает в себя основание кресла 1 и электроме-

ханический подъемник 2, состоящий из электромеханического привода и

подъемного устройства параллелограммного типа. Подъемное устройство

3 является связующим звеном между нижней и верхней частями кресла

и обеспечивает параллельное перемещение верхней части при подъеме и

опускании.

На корпусе подъемника расположена педаль 16 управления работой

электромеханического привода.

Работа электромеханического подъемника осуществляется следующим

образом: при нажатии на педаль включается электродвигатель 1 (рис. 2),

вращение от которого через клиноременную передачу 2, червячную пару

3, шестерню 4 передается на сектор 5, связанный с подъемным устройст,

вом 6. Рычаги последнего перемещают верхнюю часть кресла.

Рис. 1. Общий вид кресла КСЭМ-03:

1—основание кресла; 2—электромеханический подъемник; 3—подъемное

устройство; 4—подножка; 5—полуось; 6—детская подножка; 7—рычажная

ручка; 8—сиденье; 9—подлокотники; 10—спинка; 11—подголовник; 12—

винт подголовника; 13—ручка; 14—гайка фасонная; 15—ручка замка;

16—педаль; 17—Вилка; 18 -предохранители.

4.3. В верхнюю часть кресла входят: сиденье 8 (рис. 1), подлокотни

ки 9, подножка 4, детская подножка 6, спинка 10

 н

 подголовник 11.

4.4. Сиденье состоит из каркаса с мягким настилом и легко снимается

с рамы сиденья.

4.5. Спинка состоит из основания и каркаса с мягким настилом. В ос-

новании расположен клиновой замок наклона спинки.

Для установления наклона спинки нажимается ручка замка 15 (рис. 1)

вверх, вручную устанавливается спинка в нужное положение

 относительно

сиденья. При снятии усилия с ручки замок автоматически стопорится,

 н

и спинка фиксируется в выбранном положении.

4.6. Подлокотники шарнирно связаны с сиденьем и спинкой. При нак-

лоне последней высота расположения подлокотников относительно сиденья

меняется. Правый подлокотник при необходимости может откидываг.д.я

до упора в вертикальное положение.

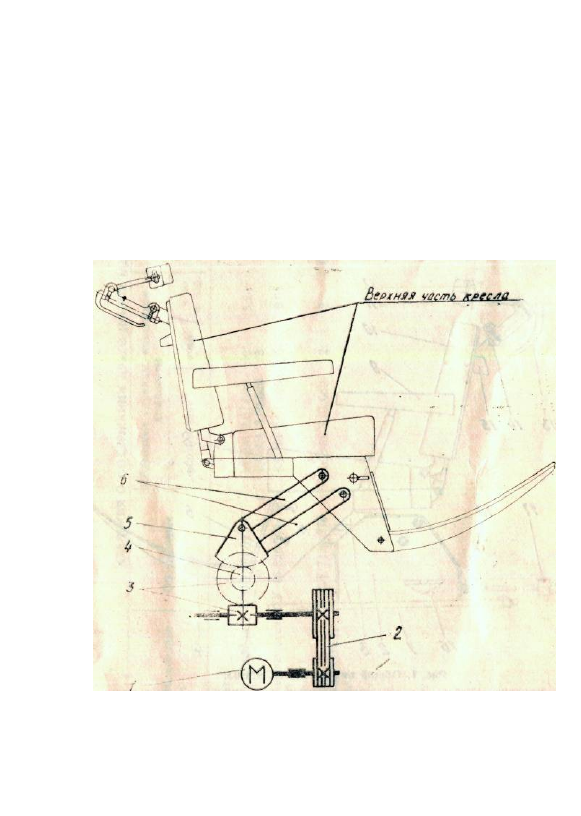

Рис.

 2.

 Кинематическая схема электромеханического привода

кресла КСЭМ-03:

1—электродвигатель;

 2

клиноременная

 передача;

 3—червячная

 пара;

4—шестерня; 5—сектор; 6 —подъемное устройство.

6

4.7. Подножка 4 (рис. 1) и детская подножка 6 служат для опоры йог

пациента. Подножка выполнена быстросъемной. Детская подножка уста-

навливается в рабочее

 положение

 с помощью рычажной ручки 7.

4.8. Подголовник предназначен для

 удержания

 головы пациента в не-

обходимых при операции положениях н фиксируется с помощью шарнира,

закрепляемого ручкой 13 (рис. 1), и винта подголовника 12.

4.9. Все мягкие части кресла (сиденье, спинка, подголовник) допуска-

ют влажную санитарную обработку 3% раствором перекиси водорода по

ГОСТ 177—77 с добавлением 0,5% раствора моющего средства типа «Ло-

тос», «Новость», а также 1 % раствором хлорамина.

4.10. Схема электрическая принципиальная приведена на рисунке 3.

4.11. Спецификация к схеме электрической принципиальной приведена

в таблице.

Таблица

Спецификация к схеме электрической

принципиальной кресла стоматологического

 КСЭМ-03

Обозначение

по схеме

1

Наименование и обозначение

по ГОСТ или ТУ

2

Кол-во

3

Основные

данные

4

Ц\,

 R

1

? Резистор МЛТ-1-240 кОм

±10%-А ГОСТ 7113—77 2

С2 Конденсатор МБГЧ-1-1А-500В-

-Юмкф±1Оо/„ ГОСТ 5.887-77 2

СЗ Конденсатор МБГО-1-600В-

-10мкф±10% ОЖО.462.023 ТУ 1

S 1 — S 6 Мнкровыключатель МП2101У4

исп.

 411 ТУ 16-526-322-78 в

I'l. F2 Вставка плавкая ВПБ6-20

0100.481.021 ТУ 2

К1 Реле РТК-1-3 УХЛ4 ТУ 16-523.612-81 1

X Вилка ВШ-ц-20-01-10/220(У-255)

ГОСТ 7396-76 1

Д\ Электродвигатель АВЕ-072-4

УХЛ4, 250Вт,

 IM3681

ТУ 16-513.177-76 1

240 кОм

1 Вт

500 В
8 мкф

500 В

10 мкф

1350 об/мин

5- УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1. По электробезопасности кресло соответствует ГОСТ 12.2.025-76 и

выполнено по классу защиты 1.

5.2. Кресло должно включаться В сеть, имеющую провод заземления

Для этого к клемме «3» розетки при установке нужно подвести провод

заземления.

5.3. При замене предохранителя и выполнении работ, связанных с ухо-

дом за креслом или каким-либо ремонтом, кресло должно быть обязатель-

но отключено от сети

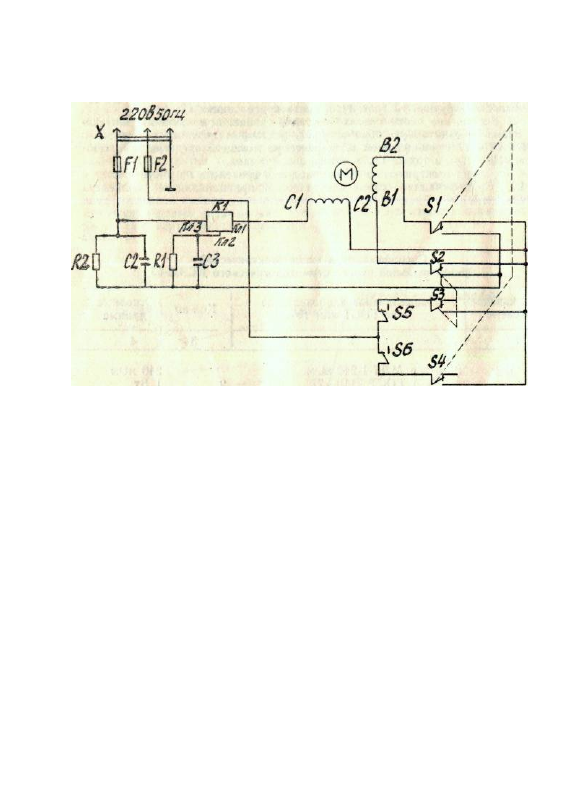

Рис.

 3. Схема электрическая принципиальная кресла КСЭМ-03

Примечание. Реле К1 может иметь обозначение контактов XI, Х2,

ХЗ вместо соответственно

 Кл1,

 Кл2, КлЗ.

6.

 ПОДГОТОВКА КРЕСЛА К РАБОТЕ И ПОРЯДОК РАБОТЫ

6.1. Распаковав кресло, проверьте комплектность изделия, а также

сохранность его после транспортировки.

6.2. Протрите мягкой ветошью все части кресла до полного удаления

смазки (консервации) и пыли.

6.3. Выверните винты из облицовок подлокотников, установите обли-

цовки и этими же винтами прикрепите их. При варианте подлокотников

из пенополиуретана подлокотники с кресла не снимаются.

6.4. Подножку 4 (рис. 1) наденьте на две полуоси 5.

6.5. Включите вилку 17 в сеть, нажмите на педаль 16 (рис. 1) по часо-

вой стрелке до подъема верхней части кресла на полную высоту. Нажимая

на ту же педаль против часовой стрелки, опустите верхнюю часть кресла

в первоначальное положение.

6.6. Проверьте надежность фиксации спинки 10 (рис. 1), нажав на

верхнюю часть ее рукой в сторону откидывания.

Эту операцию проделайте несколько раз при произвольных положениях

спинки. Для изменения угла наклона спинки необходимо нажать рукой

на ручку 15 (рис. 1) вверх.

6 7. Проверьте надежность фиксации подголовника с помощью ручки

13 (рис. 1).

6.8. Проверьте надежность фиксации детской подножки в горизонталь-

ном положении, подняв ее с помощью рычажной ручки 7 (рис, 1).

8

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для нормальной работы кресла, помимо правильной эксплуатации в

полном соответствии с настоящим паспортом, необходим систематический

и правильный уход за креслом.

7.1. Ежедневно по окончании работы:
а) отключите кресло от электросети;
б) протрите все части кресла сухой мягкой тряпкой.
7.2. Вышедшие из строя предохранители замените новыми, имеющими-

ся в комплекте.

7.3. Не реже одного раза в месяц делайте профилактический осмотр

кресла и проверяйте работоспособность всех узлов в соответствии с нас-

тоящим паспортом. Обнаруженные неисправности сразу же устраните. В

противном случае оно может выйти из строя полностью.

8.

 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Наименование неисправ-

ности, внешнее проявле-

ние

 и

 дополнительные

признаки

1

Вероятная

причина

2

Метод устранения

3

Приме

-

чани

е

4

Включенное в сеть

кресло не работает

Не удерживается по-

душка подголовника в

заданном положении

Подголовник слабо

фиксируется

 в

 задан-

ном положении

Нет напряжения Проверьте наличие на-

в питающей сети, пряжения. Выверни-

Перегорел предо- те головки предохра-

хранитель нителей и замените

перегоревший предо-

хранитель 18 (рис. 1)

Подтяните до требуе-

мого натяга винт под-

головника 12 (рис. 1)

Ослабло натяже- С торца тяги шарнира

ние тяги шарнира ослабьте стопорный

подголовника. винт, подтяните до

требуемого натяга

гайку фасонную 14

(рис. 1) и вновь за-

тяните стопорный

винт.

Ослабло натяже-

ние винта подго-

ловника

Примечание. При возникновении неисправностей в кресле устранение

их следует поручать опытному специалисту. Нельзя допускать к ремонту

и уходу за креслом случайных лиц, не знающих конструкции кресла. Сте-

пень квалификации механика, обслуживающего кресла, является одним

из важнейших факторов, обеспечивающих нормальную работу.

9. ПРАВИЛА ХРАНЕНИЯ, КОНСЕРВАЦИИ,

УПАКОВКИ И ТРАНСПОРТИРОВАНИЯ

9.1. Кресло в упаковке может храниться в закрытом помещении с ес-

тественной вентиляцией при температуре от -| 40°С до минус 50°С и от-

носительной влажности не более 98% при температуре +25°С. Воздух по-

мещения не должен содержать примесей, вызывающих коррозию.

9.2. Наружные неокрашенные металлические детали, кресла предохра-

ныотся от коррозии путем консервации.

9.3. Предельный срок хранения без персконсервацпп — 3 года.

Дата проведения консервации изделия на заводе

  Л г К

 К'О

 г

9.4. Для транспортирования кресло и пакет с запасными частями до.т- ^'

жны быть упакованы в дощатый ящик.

При этом они должны быть закреплены внутри ящика.

Изделие внутри ящика должно быть защищено влагонепроницаемым

материалом.

При транспортировании в железнодорожных контейнерах допускается

упаковка в обрешетчатый ящик.

9.5. Изделия в упаковке должны транспортироваться в закрытом тран-

спорте (железнодорожных вагонах, контейнерах, автомашинах, трюмах).

10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Кресло стоматологическое КСЭМ-03 заводской номер

.соответствует техническим условиям

ТУ 04-1-3037-78 в признано годным для эксплуатации.

Дата выпуска « > •_..

 198 Г.

Подпись лиц, отвешгвен

10

I t . ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

При соблюдении правил хранения и эксплуатации, изложенных в пас-

порте, завод гарантирует безотказную работу кресла на протяжении 24

•месяцев.

Начало гарантийного срока исчисляется со дня ввода изде.шя а ькс-

плуагацню,

В соответствии с общим приказом Министерства здравоохранения СССР

и Министерства медицинской промышленности СССР № 948/483 от 10 ав-

густа 1985 г. ремонт изделий медицинской техники в течение гаран-

тийного срока осуществляется ремонтными предприятиями «Медтехника»,

обслуживающими учреждения здравоохранения данного района за счет

завода-изготовителя, если подтверждено наличие дефектов по пине заво-

да. Адреса этих предприятий известны магазинам и аптекоуправлениям,

продающим наше оборудование.

Для осуществления ремонта изделия медицинской гехпикм в течение

гарантийного срока учреждение-владелец обязано зарегистрировать его

в ремонтном предприятии «Медтехника».

При этом каждому изделию присваивается гарантийный номер, на ко-

торый учреждение-владелец изделия медицинской техники ссылается при

последующих заявках на ремонт.

Если в течение гарантийного срока изделие вышло из строя по вине

учреждения-владельца, то ремонт осуществляется за его счет.

Завод на данное изделие выдает гарантийный талон (см. приложение 1

в конце настоящего паспорта) на проведение ремонта в течение гарантий-

ного срока.

В случае невозможности устранения неисправности силами ремонтного

предприятия ремонт производится заводом на месте или на заводе, если

акт, составленный совместно с представителями незаинтересованной орга-

низации, подтверждает наличие заводских дефектов-

При этом пересылка изделия на завод производится за его счет.

Адрес завода: 400001, г. Волгоград, I, ул. Профсоюзная, 16.

11

12. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ КРЕСЛА СТОМАТОЛОГИЧЕСКОГО

Шифр КСЭМ-03

Изготовлено на Волгоградском заводе медицинского оборудования и

принято работником отдела

технического контроля с гарантией качества

условный номер контролера

вышепоименованного изделия в пределах срока, установленного утверж-

денными на него Министерством медицинской промышленности СССР

техническими условиями, при точном соблюдении правил эксплуатации

изделия.

Наименование учреждения

Адрес

Изделие получено

От

По

€ »

наименование организации

1987 г.

наименование документа, дата, №

С состоянием упаковки

Какие

Какие

дефекты

дефекты

обнаружены

обнаружены

при

ори

его

его

получении

использовании

Удовлетворительна ли его конструкция

12

Насколько прочна его отделка

Общее заключение

Предложения

Звание, должность и подпись

 лица,

 производившегв проверку

Место печати

учреждения

198 г.

13

Волгоградский завод

медицинского оборудования

400001, г. Волгоград, Профсоюзная, 16

Р-счет

 367201 в Ворошиловском

отделении

 Госбанка г. Волгограда

Телефоны;

 44-15-85

 44-12-87, 44-05.43

ГАРАНТИЙНЫЙ ТАЛОН

на ремонт (замену) в течение гарантийного срока

Изделие медицинской техники

Кресло стоматологическое К.СЭМ-03

наименование и тип изделия

ТУ 64-1-3037-78

Номер и дата выпуска

номер ГОСТ или ТУ

ДЕК

 1987

(заполняется заводом-изготовителем)

Приобретен

дата, подпись и штамп торгующей организации

Введен в эксплуатацию

дата, подпись

Принят на

 гарантийное

 обслуживание ремонтным предприятием

города

Подпись и печать

руководителя ремонтного

предприятия

Подпись и печать

руководителя учреждения-

владельца

I I





















///////////////////////////////////////
