СВЕТИЛЬНИК МЕДИЦИНСКИЙ СЕМИРЕФЛЕКТОРНЫИ СТАЦИОНАРНЫЙ С АВАРИЙНЫМ ПИТАНИЕМ GM-36. ПАСПОРТ 36-00-00 ПС

МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ СССР

СВЕРДЛОВСКИЙ ЗАВОД ЭЛЕКТРОМЕДИЦИНСКОИ АППАРАТУРЫ

СВЕТИЛЬНИК МЕДИЦИНСКИЙ СЕМИРЕФЛЕКТОРНЫИ

СТАЦИОНАРНЫЙ С АВАРИЙНЫМ ПИТАНИЕМ GM-36

П А С П О Р Т

36-00-00 ПС

1. Назначение изделия

1.1.

 Светильник медицинский семирефлекторный ста-

ционарный с аварийным питанием предназначен для осве-

щения операционного поля при хирургических операциях

в условиях стационара.

2.1.

2.2.

2.3.

2.4.

2.5.

2.6.

2.7.

2.8.
2.9.
2.10

2.11
2.12

2. Технические характеристики

Номинальное расстояние между корпусом

и операционным полем, мм .
Диаметр поля, обслуживаемого све-

тильником, м
Источник света

.

.

.

.

.

.

1000

2,5

лампа

А12—50 + 21

матированная

Диаметр рабочей части светового
пятна, мм

150

Освещенность операционного поля

составляет: при питании от сети,

лк, не менее

12000

при питании от аккумуляторных
батарей, лк, не менее

2500

В качестве источника аварийного питании

используется аккумуляторная батарея ти-

па 6СТ-54-ПМ или 6СТ-68-ПМ.

Мощность, потребляемая светильником,

вт, не более

320

с зарядным устройством

.

.

.

.

420

Напряжение

 питающей

 сети, в . . .

127 и 220

Частота, гц

50

. Допускаемые отклонения напряжения

от номинального, %

+ "'

. Масса светильника, кг, не более . .

100

. Переключение светильника

 на

 питание от аккумуляторных

батарей (на аварийный

 режим) производится

 авто-

матически,

 при исчезновении

 напряжения в

 сети.

3. Состав изделия и комплект поставки

3.1. Корпус с дугой, шт

1

3.2. Подвес, шт.

1

3.3. Кожух балансира,

 компл

1

3.4. Подушка для крепления светильника

на перекрытии, шт

1

3.5. Кожух подвеса, шт

1

3.6. Болты с шайбами и ганками для крепления

светильника на перекрытии,

 компл

3

3.7. Ключ для круглых гаек, шт

1

3.8. Пульт управления, шт.

1

3.9. Батарея аккумуляторная, шт

1

3.10. Удлинитель (поставляется по заявке потребителя

за особую плату), шт.

1

3.11. Паспорт, экз.

1

3.12. Запасные части:

3.12.1. Лампа А12—50 + 21 матированная, шт

7

3.12.2. Светофильтр теплозащитный, шт.

2

3.12.3. Предохранитель на 5а, шт

2

4. Принцип действия, описание конструкции и схемы

4.1. Световой поток направляется на оперируемый

участок от семи светооптических элементов светильника,

создавая достаточную освещенность и необходимый бес-

теневой эффект.

4.2. Основными частями светильника являются кор-

пус 1 (рис. 1), вмонтированный на двух шарнирах

 ,в

 дугу,

балансир, подвес

 и

 пульт.

Корпус имеет семь оптических элементов. Каждый

элемент содержит отражатель с матированной лампой на-

каливания и блок фильтров из 2-х стекол в оправе. Верх-

нее стекло в блоке является теплозащитным фильтром,

нижнее — противоосколочным. Положение каждого отра-

жателя регулируется тремя гайками, расположенными

внутри корпуса светильника. В корпусе смонтировано

реле, которое автоматически включает и выключает ава-

рийное освещение.

Балансир, расположенный под крышками 4, пред-

ставляет собой конструкцию, обеспечивающую равнове-

сие при ходе корпуса по вертикали и фиксирует его в лю-

бой точке. Для поджатия или ослабления пружин служит

гайка 3.

Подвес 5 светильниках состоит из потолочного флан-

ца 6, кожуха 11 и колена. Колено подвеса представляет

собой сварную конструкцию с 2-мя узлами поворота.

4

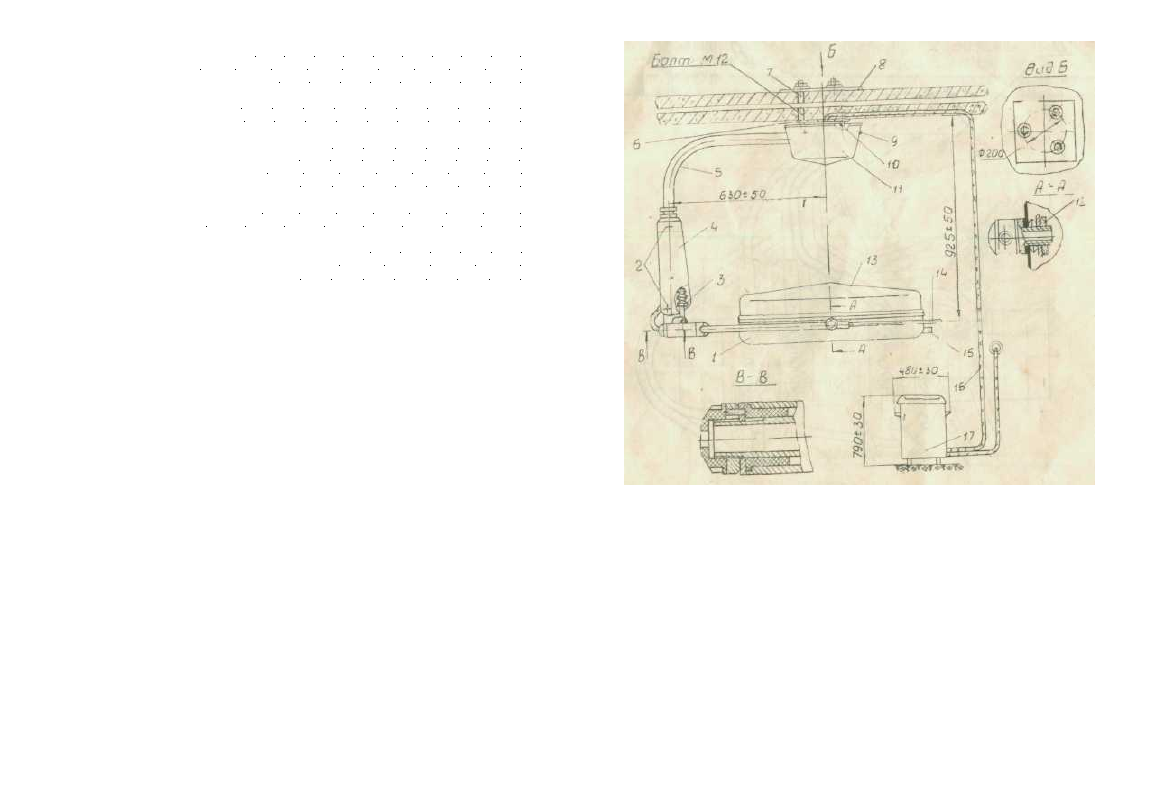

Рис. 1. Общий вид светильника

4.3. Под потолочным кожухом 11 расположен транс-

форматор питания ламп светильника

 и

 панель переклю-

чения напряжения. Завод поставляет светильник вклю-

ченным на 220 в. Переключение на 127 вольт произво-

дится пересоединением жилы 2 (рис. 2) кабеля питания

с клеммы 3' на клемму 2 панели переключения.

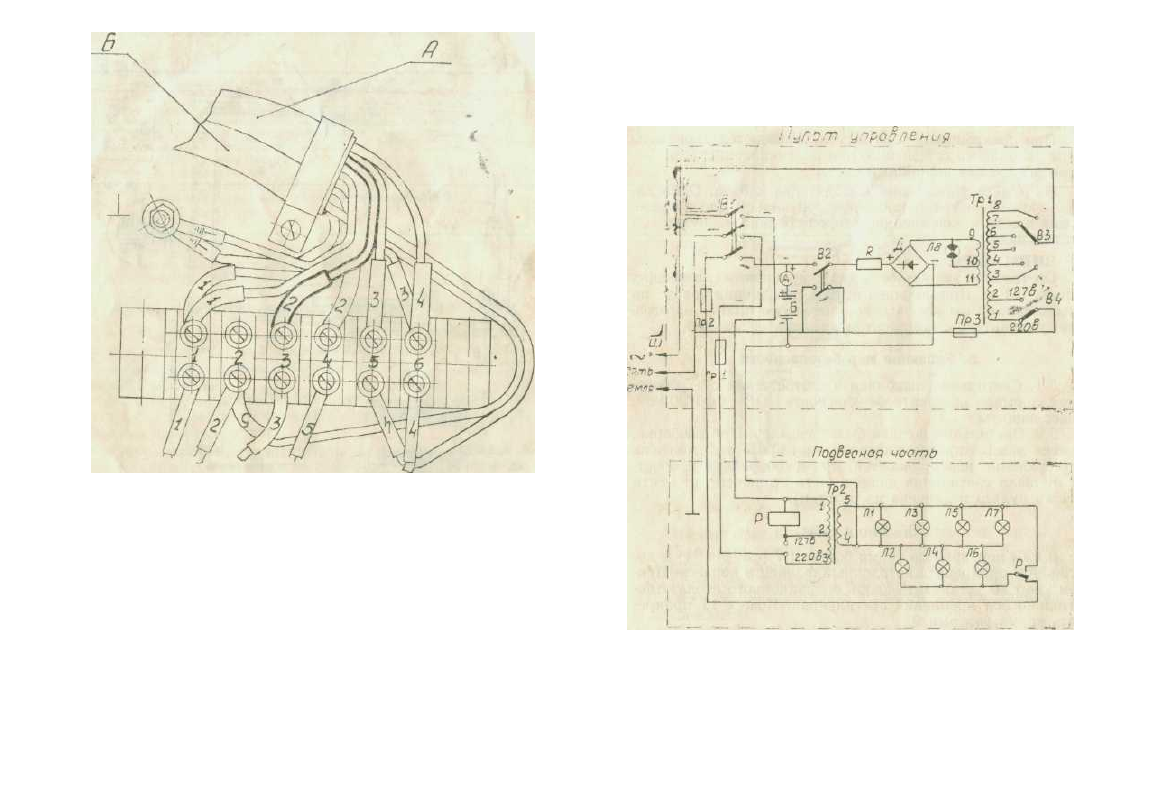

4.4. Схема электрическая принципиальная на све-

тильник приведена на рис. 3.

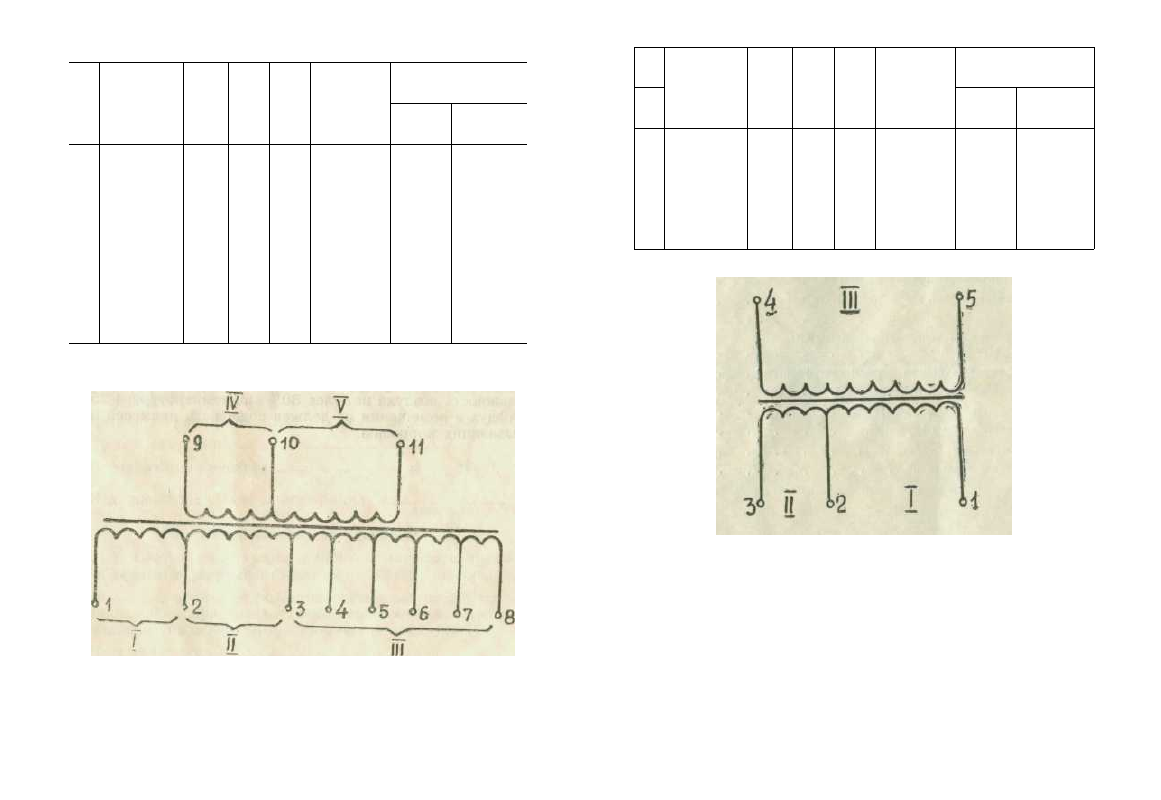

4.5. Данные обмоток трансформатора приведены в

таблицах 1 и 2.

4.6. Пульт 17 (см. рис. 1) поставляется включенным

5

Рис. 2. Схема присоединения кабелей к панели на потолочном фланце.

А — кабель соединительный; Б — кабель подвеса

на 220 в. Для переключения пульта светильника на дру-

гое напряжение нужнскснять заднюю стенку пульта и пе-

ремычку на панели трансформатора установить на 127 в.

В пульте управления расположены: аккумуляторная

батарея, трансформатор зарядного/устройства с панелью,

предохранитель Пр 2 и выпрямитель.

На панели трансформатора смонтированы: предохра-

нители Пр 1 и Др 3 и переключатель напряжения сети.

На лицевую панель пульта управления выведены: вы-

ключатель освещения, выключатель зарядки аккумулято-

ра, регулятор зарядного тока, ^амперметр, показывающий

ток разряда и заряда аккумулятора и сигнальная лампа,

загорающаяся при включении и зарядке аккумулятора.

Предохранитель Пр 1 защищает сетевую обмотку

трансформатора питания ламп светильника, предохрани-

Рис. 3. Схема электрическая принципиальная

R — балластное устройство; А — амперметр; Б — батарея

аккумуляторная; В1, В2 — выключатели пакетно-кулачковые; ВЗ, В4 —

переключатели; Д — выпрямитель селеновый; Л1—Л7 — лампы, Л8

лампа сигнальная; Пр1—ПрЗ — предохранители; Р — реле; Tpl, Тр2 —

трансформаторы; Ш — вилка штепсельная.

7

тель Пр 2 защищает батарею аккумуляторную, Пр 3 —

первичную цепь трансформатора для дарядки аккумуля-

тора. Эти предохранители перегорают в случае резкого

увеличения напряжения в питающей сети или неисправ-

ности в защищаемом узле (короткое замыкание или

пробой).

При прекращении тока в сети замыкаются

 контакты

реле аварийного освещения, при возникновении тока —

реле

 выключает аварийный свет.

Из

 пульта управления выходят два кабеля. Один ка-

бель заканчивается трехштырьковой вилкой для подклю-

чения к сети и заземлению, второй соединяет пульт со

светильником.

ВНИМАНИЕ!

Светильник выпускается для операционных, имеющих

высоту 3,1 м. При большей высоте помещения завод по

специальному заказу за дополнительную плату изготов-

ляет удлинитель с комплектом крепежных деталей.

5. Указание мер безопасности

5.1. Светильник выполнен в соответствии с требова-

нием нормали на электробезопасность ОН 64 1-203-69.

класс защиты — 1.

5.2. Светильник должен быть заземлен. При разборке,

замене ламп и предохранителей, при проверке монтажа

и устранении неисправностей, при дезинфекции и очист-

ке от пыли светильник должен быть отключен от сети

(вилка пульта извлечена из розетки).

6 .  М о н т а ж

6.1. К перекрытию тремя болтами 7 (см. рис. 1) и по-

душкой 8 прикрепить потолочный фланец 6 подвеса. При-

чем упор 10 установить вдоль операционного стола отно-

сительно оси крепления светильника. Кожух 11 прикре-

пить тремя винтами 9.

Для установки корпуса с дугой снять с оси дуги по-

следовательно крышку, стопор, гайку, шайбу и втулку

(см. вид В-В). Вставить ось дуги в серьгу балансира, уста-

новить снятые детали в обратном порядке, протянув че-

рез них провод от корпуса и присоединить его к панели

(рис. 4).

8

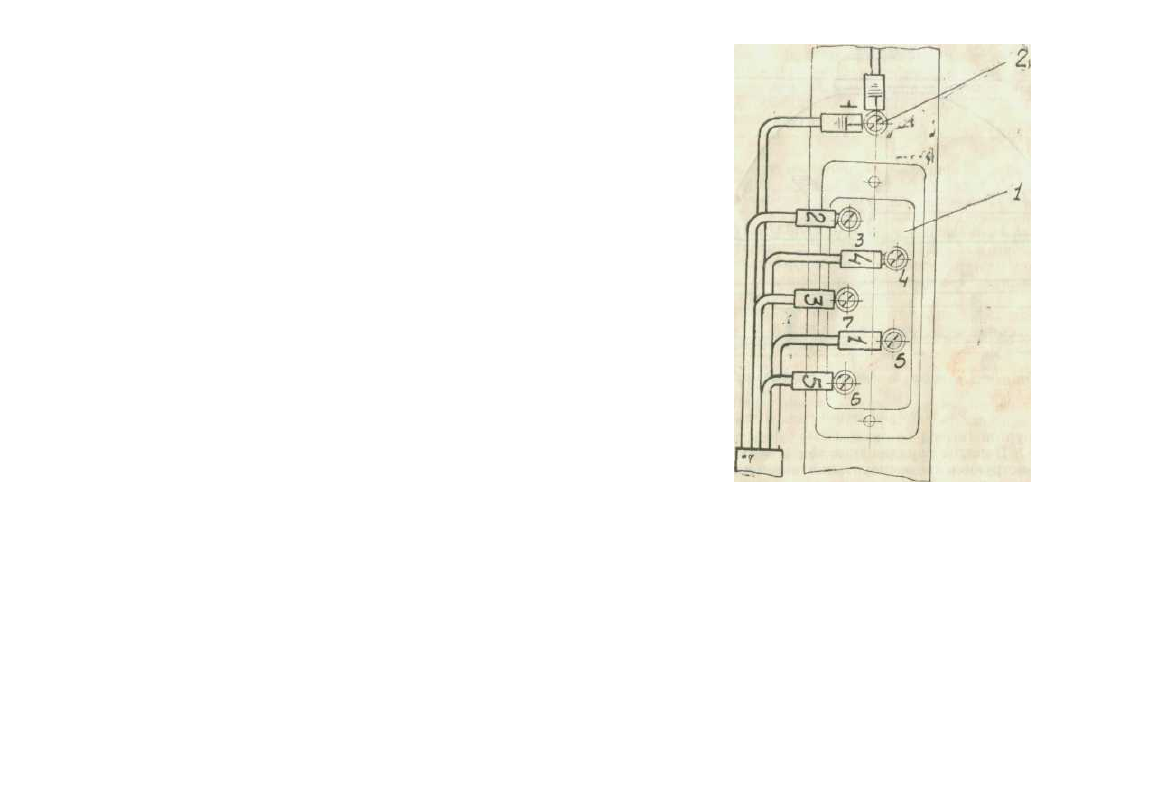

Рис. 4. Схема присоединения проводов к панели на остове балансира.

Заземляющий провод присоединить под винт 2.

Балансир закрыть двумя крышками 4 (см. рис. 1),

каждую из которых прикрепить двумя винтами 2 к флан-

цу и стойкам. Крышки соединить по периметру винтами.

К месту установки пульта подвести сетевое напряжение

и заземление.

Скрытой проводкой проложить кабель 16 к светиль-

нику и присоединить к панели согласно рис. 2.

Перед установкой батареи в пульт необходимо, в со-

ответствии с разделом 8 произвести заливку аккумулято-

ра электролитом. После заливки батарея ставится в пульт

и ее выводные клеммы подключаются к соответствующим

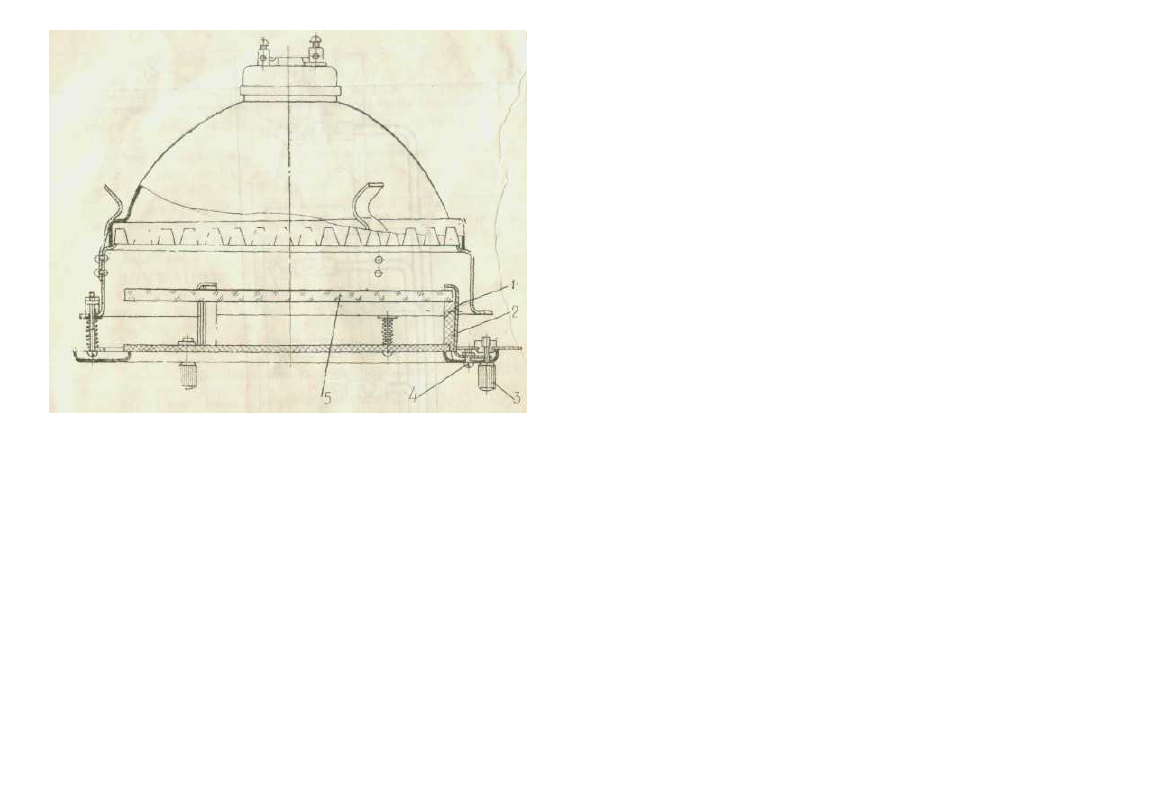

Рис. 5. Элемент светильника

выводам пульта (вывод со знаком + подключается к

клемме  + ) . Порядок зарядки изложен в пункте 8,2, а

также в инструкции по эксплуатации автомобильных ак-

кумуляторных батарей.

7. Подготовка и порядок работы

7.1.

 После зарядки аккумуляторной батареи трех-

штырьковую вилку вставить в соответствующую розетку

и

 проверить работу светильника от сети. Затем проверить

работу аварийного освещения: извлечь трехштырь-

ковую

 вилку из розетки — при этом должен заго-

реться аварийный свет, а амперметр должен показывать

ток разряда. Снова вставить вилку в розетку — аварий-

ный свет отключается: светильник должен работать от

сети.

7.2. Для работы со светильником необходимо:
7.2.1. Выключатель освещения установить в положе-

ние «Включено», при этом должны работать все 7 освети-

10

тельных элементов.

7.2.2. Путем ручного перемещения корпуса светиль-

ника за дугу 14 (см. рис. 1) установить его так, чтобы

операционное поле было освещено наиболее интенсивно.

Наибольшую освещенность светильник дает при расстоя-

нии от операционного поля 1 метр.

Для поворота корпуса в шарнирах дуги служит

ручка 15.

7.3. При исчезновении напряжения в осветительной

сети светильник переключается на питание от батареи, а

при восстановлении напряжения также автоматически

переключается на сетевое питание. При этом переключе-

ние производится независимо от положения ручки вы-

ключателя зарядки и регулятора зарядного тока.

Для бесперебойной работы светильника необходимо

следить за состоянием аккумуляторов и содержать их в

постоянной готовности к работе.

7.4. Светильник может работать непрерывно в тече-

ние 8-ми часов, после чего его необходимо выключить

 на

30 мин. для охлаждения.

8. Приведение батареи в рабочее состояние

8.1. Заливка аккумуляторов электролитом.

8.1.1. Приготовить электролит плотностью 1,28+

0,01 г/см

3

 для заливки аккумуляторов из серной

кислоты и дистиллированной воды (ГОСТ 6709-53). Сер-

ная кислота должна быть высокого качества, не уступа-

ющая по чистоте аккумуляторной серной кислоте

(ГОСТ 667-53 сорт «А»).

8.1.2. Для приготовления электролита применяется

стойкая к действию серной кислоты посуда (керамичес-

кая, пластмассовая, эбонитовая, свинцовая), в которую

сначала наливается вода, а затем — при непрерывном

перемешивании — серная кислота.

Вливать воду в концентрированную серную кислоту

воспрещается во избежание несчастных случаев!

8.1.3. Лица, занятые приготовлением растворов сер-

ной кислоты, должны работать в резиновых галошах, ре-

зиновых перчатках и резиновых фартуках. Глаза необхо-

димо прикрыть защитными очками. При случайном попа-

дании брызг кислоты на лицо или руки работающего нуж-

но осторожно снять кислоту ватой и быстро промыть ос-

тавшиеся следы водным раствором соды или аммиака.

8.1.4. Температура электролита, заливаемого в акку-

муляторы, должна быть не выше 25°С.

8.2. Первый заряд.
8.2.1. Перед установкой батареи на первый заряд с

нее необходимо удалить пыль. До заливки электролита

вывернуть пробки, предварительно сняв с них герметизи-

рующую пленку, если она ею заклеена или срезать выс-

туп полиэтиленовой пробки, закрывающей вентиляцион-

ное отверстие. В батарею с пробками, не имеющими гер-

метизирующей пленки, удалить проложенные под ними

герметизирующие диски. (Упомянутые диски и пленка

после заливки электролита больше не применяются).

После этого небольшой струей залить электролит в акку-

мулятор. Заливку электролита следует продолжать до

уровня на 10—15 мм выше предохранительного щитка,

расположенного над сепараторами.

8.2.2. По истечении 3-х часов после заливки электро-

лита батарею поставить на заряд. Положительную клем-

му батареи присоединить к положительному полюсу ис-

точника тока, а отрицательную к отрицательному. Бата-

рею включать на заряд допускается, если температура

электролита в ней не выше 30°С.

При температуре электролита, выше указанной, бата-

рее следует дать остыть.

8.2.3. Ток заряда и необходимое количество электро-

лита для заливки батареи указаны в таблице:

ТИП БАОАРЕИ

Номинальное

напряжение, в

Номинальная ем-

кость при 10 час

режиме разряда

и средней темпе-

ратуре

 электроли-

та

 -|-3 г С а-ч

Зарядный

ток, а

Приблизи-

тельное ко-

личество

электролита

для пап. од-

ной бат., л

6СТ-54 12 54 5-6 3,8

6СТ-68 12 68 6-7 5,0

8.2.4. Первый заряд ведется не менее 5-ти часов до

тех пор, пока не наступит обильное газовыделение во

всех аккумуляторах батареи, а напряжение и плотность

электролита останутся постоянными в течение 2-х часов.

Напряжение контролируется вольтметром со шкалой на

три вольта, с ценой деления 0,02 в и не ниже класса точ-

ности 1,0.

12

ПРИМЕЧАНИЕ.

 При необходимости срочного ввода

в эксплуатацию допускается установка батареи без заря-

да при условии, что плотность электролита по истечении

3-х часов после заливки понизилась по сравнению с

плотностью заливаемого электролита (при одной и той же

температуре) не более, чем на 0,04 г/см

3

.

8.2.5. Во время заряда периодически проверять тем-

пературу электролита и следить за тем, чтобы она не под-

нималась выше 45°С. Если температура выше указанных

значений, следует снизить зарядный ток наполовину или

прервать заряд до тех пор, пока температура не снизится

на) 5 — 10°.

8.2.6. По окончании первого заряда, если плотность

электролита не будет соответствовать 1,28+0,01 г/см

3

,

следует произвести доводку плотности электролита путем

доливки дистиллированной воды в случаях, когда плот-

ность выше или доливки электролита плотности 1,4 г/см

3

(15°С), когда она ниже нормы, а затем продолжить заряд

еще 30 мин. до полного перемешивания электролита в ак-

кумуляторах. После этого батарею выключить с заряда,

дать постоять не менее 30 мин. без тока и произвести за-

мер уровня электролита во всех аккумуляторах батареи.

Если уровень электролита окажется ниже нормы (п. 8.2.1

паспорта), в аккумуляторы добавить электролита плот-

ностью 1,28 г/см

3

, при уровне электролита выше нормы,

избыток электролита отобрать резиновой грушей.

8.2.7. После заряда ввернуть пробки в аккумулятор-

ные крышки, протереть-батарею чистой сухой ветошью

и батарея готова к эксплуатации.

8.3. Эксплуатация и уход за аккумуляторной батареей.

8.3.1. При эксплуатации батареи необходимо не реже

одного раза в две недели:

а) очищать батарею от пыли;

б) очищать выводные клеммы батареи и наконечники

проводов от окислов;

в) вытирать чистой ветошью поверхность батареи от

пролитого на нее электролита. Ветошь предварительно

должна быть смочена в растворе нашатырного спирта

пли в 10-процентном растворе кальцинированной соды;

г) проверять плотность крепления батареи в гнезде;
д) проверять крепление и плотность контакта нако-

нечников проводов с выводными клеммами батарей, для

13

предупреждения порчи выводных клемм не допускать

натяжения проводов;

е) проверять и при необходимости прочищать венти-

ляционные отверстия;

ж) проверять во всех аккумуляторах батареи уровень

электролита, который должен быть в пределах, указан-

ных в п. 8.2.1 настоящего паспорта.

Если уровень электролита окажется ниже нормы, то

доливают дистиллированную воду до требуемого уровня;

з) доливать электролит в аккумуляторы воспрещает-

ся, за исключением тех случаев, когда точно известно,

что понижение уровня электролита произошло за счет

его выплескивания.

При этом плотность доливаемого электролита должна

быть такой же, какую имел электролит в аккумуляторе

до выплескивания.

8.3.2. Следить за полнотой заряда аккумуляторов

по плотности электролита. При плотности электролита

1,24 г/см

3

 батарею необходимо поставить на заряд. За-

ряд батареи, находящейся в эксплуатации, производить

током, указанным в таблице.

8.3.3. Хранить батарею с электролитом при длитель-

ном бездействии следует в прохладном помещении, по

возможности при температуре не выше 0° и не ниже

— 30°С.

9. Уход

 за светильником

9.1. Внешняя отделка светильника допускает влаж-

ную санитарную обработку обычными дезинфицирующи-

ми растворами. Применение раствора сулемы для протир-

ки хромированных частей светильника не допускается.

Не разрешается производить формалиновую или серную

дезинфекцию в помещении, где находится светильник.

9.2. Светильник нужно оберегать от сырости и пыли.

Периодически (один раз в месяц) рекомендуется выни-

мать блоки светофильтров и, не разбирая, протирать стек-

ла чуть увлажненной замшей или стираной фланелью.

Поверхности отражателей протирать запрещается.

N

10. Характерные неисправности и методы их устранения

Перечень наиболее часто встречающихся или возможных неисправностей

п. 1

*

Наименование

неисправности,

внешнее проявл.

и дополнительные

признаки

1. Не горят одна или

несколько ламп

2. Не ropят все лампы

3. Аварийный свет не

загорается

4. Аварийный свет

слабый.

После включения

светильника на

аварийное питание
освещенность плав-

но и быстро падает

5. При включении ак-

кумулятора на за-

рядку стрелка ам-

перметра не откло-

няется вправо (не

показывает заряд-

ного тока)

а)

б)

а)

б

а)

б)

а)

а)

б)

Вероятная
причина

неплотный контакт

лампы в патроне

перегорели лампы

нетJ напряжения

в сети

перегорел пре-

дохранитель

плохой контакт

зажимов с клемма-

ми батареи

подгорели контак-

ты реле

разряжена батарея
аккумуляторная

отсоединился про-

вод от батареи

электролит из акку-

муляторов вылился

или выкипел

а)

б)

а)

б)

а)

а)

а)

б)

Метод устранения

поджать контакты,

зачистить подго-

ревшие места

заменить лампы на

исправные,.

проверит*! наличие

напряжения вольт-

метром! или К)н-

трольнфй лампой

заменить плавкую

вставку нов'ой

проверить, зачис-

тить контакты, под-

тянуть винты

»

зарядить батарею
в соответствии с

инструкцией

присоединить про-

вод к батарее

батарею аккумуля-

торную вынуть из

пульта и отдать

на проверку

11. Регулировка, замена ламп и светофильтров

11.1.

 Если корпус светильника не фиксируется в шар-

нирах дуги, то необходимо снять крышку 13 (см. рис. 1)

корпуса 1, отвернув крепеж и отрегулировать фрикционы

гайками

 12 в

 шарнирах дуги.

11.2.

 Для замены лампы снять крышку корпуса, как

указано выше, снять патрон и заменить лампу.

11.3. Для замены светофильтра 5 (,рис. 5) отвернуть

винтыЗ и извлечь блок светофильтров из корпуса, отвер-

15

нуть винты 4 с гайками, удалить стойки 1 с амортизато-

рами 2 и заменить светофильтр.

1.1.4. Для регулировки плавного хода балансира необ-

ходимо гайкой 3 (см. рис. 1) увеличить или уменьшить

натяжение пружин.

12. Свидетельство о приемке

1.2.1.

 Светильник медицинский семирефлекторный

етационапнътй

 а

 аварийным питанием СМ-36 заводской

номер соответствует техническим условиям
ТУ 64^1-483-72 и признан годным для эксплуатация.

Дата выпуска « _ __ .

t f

Ответственный за приемку -

13. Свидетельство о консервации

13.1. Светильник медицинский семирефлекторный

стационарный с аварийным питанием СМ-36 заводской

номер подвергнут на Свердловском заводе электро-

медицинской аппаратуры консервации согласно требова-

ниям, предусмотренным техническими условиями

ТУ 64-1-483-72.

Дата консервации
Срок консервации
Консервацию произвел

(подпись)

Изделие после консервации принял

М. П.

(подпись)

14.

 Свидетельство об

 упаковке

14.1 . Светильник медицинский семирефлекторный

стационарный

 с аварийным питанием СМ-36, заводской

помер упакован на Свердловском заводе электро-

медщинской

 аппаратуры согласно требованиям,

 преду-

смотренным техническими

 условиями ТУ 64-1-483-72.

Дата упаковки ,
Упаковку произвел

(подпись)

Изделие после упаковки

 принял.

М. П.

16

(подпись)

15. Гарантийные обязательства

15.1. Гарантийный срок 1 год при хранении и эксплу-

атации светильника в соответствии с требованиями на-

стоящего паспорта.

Начало гарантийного срока исчисляется со дня ввода

изделия в эксплуатацию, но не позднее 6 месяцев со дня

получения изделия потребителем.

В течение гарантийного срока завод-изготовитель без-

возмездно ремонтирует или заменяет изделие или его

части.

Гарантийный срок на покупные узлы и детали опре-

деляется ГОСТами, ТУ или нормалями на эти изделия.

ПРИМЕЧАНИЕ.

 Завод гарантирует качественную ра-

боту светильника при сборке его узлами одного комплек-

та в соответствии с заводской маркировкой.

Адрес завода-изготовителя: г.  С в е р д л о в с к ,

аб. ящ. 164, ВИЗ-Бульвар, 13.

16. Правила хранения

16.1.

 Светильник следует хранить в закрытом поме-

щении при температуре от  + 1 ° до +40°С. Относительная

влажность воздуха не более 80% при температуре +25°С.

Воздух в помещении не должен содержать примесей, вы-

зывающих коррозию.

17

Данные обмоток грансформатора Tpl

Таблица 1

№

 обмот

-

ки

1

11

111

IV

V

Провод,

марка,

диаметр

ПЭЛ 1,12

ПЭЛ 0,8

ПЭЛ 1,12

ПБД 1,74

ПБД 1,74

Числ

о

витко

в

310

335

28x5

18

34

Кол-в

о

витко

в

в ряд

у

67

93

70

40

40

Кол-в

о

рядо

в

(ориентир.

)

5

4

2

1

1

Изоляция

между

слоями

Один слой

кабельной

бумаги К-080

— , —

' — „ —

Выводы

марки-

ровка

1-2

2-3

3, 4, 5,

6, 7, 8

9-10

11

марка

и диаметр

моточным

проводом

Ю-МГВ-0,75

моточным

проводом

Изоляция между обмотками 4 слоя кабельной бумаги К-080

'

Данные обмоток трансформатора Тр2

Таблица 2

й

О

О

О

* £

I

II

III

Провод,

марка,

диаметр

ПЭЛ 1,12

ПЭЛ 0,9

ПБД 2,63

Числ

о

витко

в

317

233

2X32

Кол-в

о

витко

в

в ряд

у

66

82

14

Кол-в

о ря

-

до

в (ориен

-

тировочно

)

5

3

2

Изоляция

между

слоями

Один слой

кабельной

бумаги

К-080

Выводы

марки-

ровка

1-2

2-3

4-5

марка

и диаметр

моточным

проводом

ПГВА-2,5

Изоляция между обмотками 4 слоя кабельной бумаги К-080

18

19

С О Д Е Р Ж А Н И Е

1.

Н а з н а ч е н и е изделия

3

2 . Технические характеристики

. .

. . . .

  ' 6

3. Состав изделия и комплект поставки

4

4. П р и н ц и п действия, описание конструкции и схемы . 4
5 .  У к а з а н и е мер безопасности

.

.

.

.

.

. В

6. М о н т а ж

8

7. П о д г о т о в к а и  п о р я д о к  р а б о т ы

10

8. П р и в е д е н и е батареи в рабочее состояние . . . II
9. Уход за светильником

14

10. Х а р а к т е р н ы е неисправности и методы

их  у с т р а н е н и я

15

11. Регулировка,  з а м е н а  л а м п и светофильтров  . . .  1 5
12. Свидетельство о приемке. . . . ^ . . . 16
13. С в и д е т е л ь с т в о о  к о н с е р в а ц и и

.

.

.

.

.

.  1 6

14. Свидетельство об  у п а к о в к е

16

15. Г а р а н т и й н ы е  о б я з а т е л ь с т в а

17

16. П р а в и л а хранения

17
