ЭЛЕКТРОДВИГАТЕЛЬ АСИНХРОННЫЙ ТРЕХСКОРОСТНОЙ (Модель 889). ПАСПОРТ dA0.000.889 ПС

Министерство
медицинской промышленности

Ордена Ленина

и ордена Октябрьской Революции

ленинградское производственное

объединение «Красногвардеец»

П А С П О Р Т

dA0.000.889 ПС

ЭЛЕКТРОДВИГАТЕЛЬ

АСИНХРОННЫЙ

ТРЕХСКОРОСТНОЙ

Модель 889

В н и м а н и е !

4. Устройство и принцип работы

4.1. Электродвигатель состоит и.ч следующих

основных узлов: ротора /, статора

 3

 и подшипнико-

вых щитоп

 2

 п

 5

 (рис. 1).

дят:

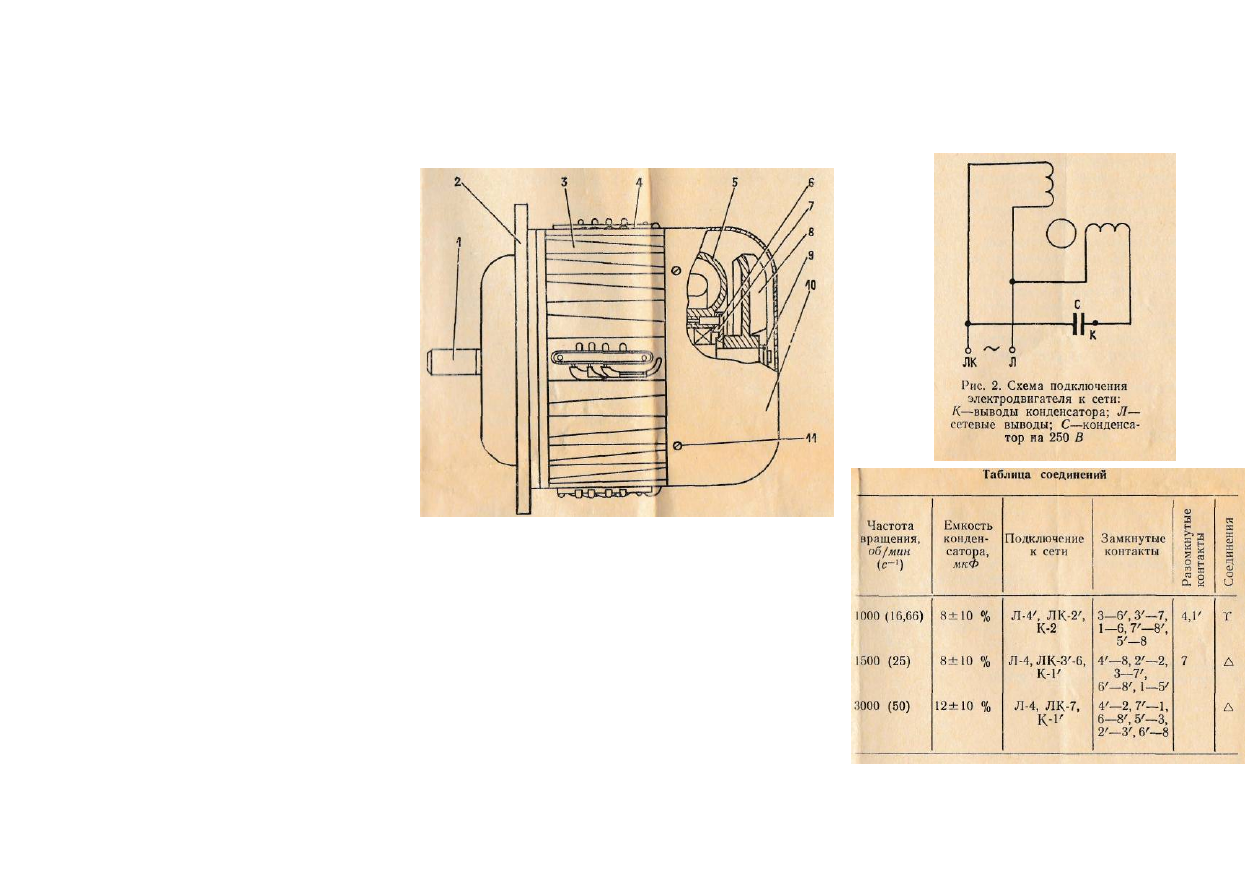

Рис. 1. Электродпигатель:

/ — ротор; 2 — подшипниковый щи г;

 3

 — статор;

 4

 — клемм-

11:1-я колодка;

 5

 — подшипниковый щит;

 6

 — пинт;  7 - ф л а н е ц ;

8

 — вентилятор;

 9

 — гайка;

 10 —

 колпак;  / / — пиит

Подключение электродвигателя к сети, пере-

ключение скоростей производится по схеме (рис. 2)

согласно таблице соединений через клеммпые ко-

лодки

 4.

5. Указания мер безопасности

5.1. Для обеспечения безопасности корпус элек-

тродвигателя должен быть постоянно заземлен с

помощью специального винта на поверхности ста-

тора.

Работа электродвигателя без заземления недо-

пустима!

В связи с дальнейшим техническим совершенст-

вованием изделия его конструкция может не-

сколько отличаться от приведенной и паспорте.

1. Назначение изделия

1.1. Электродвигатель асинхронный трехскоро-

стпой (в дальнейшем—электродвигатель) предна-

значен для механического привод.1 изделий меди-

цинской техники.

2. Технические характеристики

2.1. Основные параметры члектродвигателя сле-

дующие:

а) номинальное напряжение

 220 В;

б) частота питающей сети 50

 Гц;

в) частоты вращения (синхронные) — 1000, 1500

3000

 об/мин.

 (16,66с),( 25 с-' и 50 г  ' ) ;

г) номинальная мощность мл налу,

 Вт:

при час тоге вращения 1000

 ив/мин •

 25;

при частоте вращения 1500

 об/мин •

 40;

при частоте вращения .4000

 об/мин •

 60.

Допускается работа в продолжительном режиме

при частоте вращения 3000

 об /мин

 с поминальном

мощностью 70

 Вт;

д) потребляемый ток не более 1,2

 А;

е) масса — не более 5,5 л.\-

ж) габаритные размеры 0 160 X 172

 мм;

ч) поминальный режим работы — 51 по

ГОСТ 183—74.

3. Состав изделия

и комплект постанки

3.1. В комплект поставки электродвигателя вхо^

дят:

а) электродвигатель <М0.000.889 . . 1 тт.

Эксплуатационная

документация

б )  п а с п о р т  d A 0 . 0 0 0 . 8 8 9  П С  . . . . 1  э к з .

2

6.

 Техническое обслуживание

6.1. Для обеспечения надежной работы электро-

двигателя необходимо выполнять следующее.

Один раз в два года необходимо проверять и,

если необходимо, пополнять смазку в подшипни-

ках. Смазочным материалом для подшипников

служит смазка ЦИАТИМ 201 ГОСТ 6267—74.

Полную замену смазки с промывкой подшипни-

ков производить не реже 1 раза в 3 года.

Для смазки подшипника со стороны выходного

конца вала необходимо отвернуть винты

 12

 (рис.3),

снять фланец

 13

 и набить камеру подшипника

смазкой. Затем надеть фланец и завернуть винты.

Для смазки подшипника со стороны вентилятора

необходимо отвернуть винты // (см. рис. 1), снять

колпак

 10,

 отвернуть гайки

 9,

 снять вентилятор

 8,

отвернуть винты

 6,

 снять фланец 7 и набить камеру

подшипника смазкой. Затем надеть фланец, завер-

нуть винты

 6,

 надеть вентилятор, завернуть гайки

 9,

надеть колпак и завернуть винты //.

6.2. Электродвигатель эксплуатируется при тем-

пературе от 10 до 40 °С, относительной влажности

воздуха до 80 % и атмосферном давлении

760 ± 30

 мм рт. ст.

7. Характерные неисправности

и методы их устранения

Неисправность,

внешнее про-

явление и до-

полнительные

признаки

1. Вал элек-

тродвигателя

не вращается

2. Перегрев

электродвига-

теля

3. Повысился

шум, увели-

чился перегрев

Вероятная

причина

Отсутствие на-

пряжения в сети

Нарушено со-

единение прово-

док и колодок

Не подсоеди-

нен конденсатор

Обрыв или за-

мыкание в об-

мотках электро-

двигателя

Пробой изоля

ции электродви-

гателя па корпус

Перегрузка

электродвигателя

Межвнтковое

замыкание в об-

мотке статора

Израсходова-

лась смазка и

подшипниках

Метод

устранения

Восстано-

вить нарушен-

ное соединение

Обеспечить

соединение

электродвига-

теля с конден-

сатором

Капитальный

ремонт элект-

родвигателя

Капитальный

ремонт электро-

двигателя

Устранить

перегрузку

Капитальный

ремонт

Смазать

подшипники

Приме-

чание

Про-

верить

напря-

жение

СП

о»

О,

f-

О

S

X

К

8. Свидетельство о приемке

Электродвигатель асинхронный ^трехскоростной,

dA0.000.889, заводской номер //

 j/~-^

 y

 соответст-

вует техническим условиям ТУ 64—1—2984—80 и

признан годным для эксплуатации.

выпуска

Подпись лиц, ответственных за приемку

6

.

г

, „

ДГ.'р

Приложение

Ордена Ленина и ордена Октябрьской Революции

ленинградское производственное объединение

«Красногвардеец»

197022, Ленинград, Инструментальная ул., 3.

Тел. 234-72-55

Спецссудный счет № 18092377028

и Петроградском отд. Госбанка

ГАРАНТИЙНЫЙ ТАЛОН

на ремонт в течение гарантийного срока

Электродвигатель асинхронный

трехскоростной

(наименование изделия)

Модель 889

Дата изготовления

Приобретен'

ТУ 64—1—2984—80

№.Z

(заполняется торгующей

1

 организацией)

Принят на гарантийное обслуживание

предприятием

города

М. П.

 Подпись руководства

ремонтного предприятия

М. П.

 Подпись руководства

учреждения-владельца

Высылается ремонтным предприятием

системы «Медтехника» в адрес объеди-

нения и служит основанием для предъяв-

ления счета на оплату за произведенный

ремонт в течение гарантийного срока.

Начало гарантийного срока исчисля-

ется со дня ввода изделия в эксплуата-

цию, но не позднее 6, 9 или 12 месяцев (в

зависимости от категории учреждения:

действующее, строящееся, с сезонным ха-

рактером работы) со дня получения из-

делия потребителем.

Гарантийный ремонт изделий меди-

цинской техники осуществляется ремонт-

ными предприятиями системы «Медтех-

иика», обслуживающими учреждения

здравоохранения в данной области, крае,

республике (включая лечебные учрежде-

ния других ведомств), за счет объедине-

ния.

Если изделие в период гарантийного

срока вышло из строя

 п

 результате не-

правильной эксплуатации, стоимость ре-

монта оплачивает учреждение-владелец

изделия.

(^А^— Упаковщик -^—'—.

Мло/мъщ томер) (условный номер)

дата

дата

а*

н

о

к

к

S3

9. Гарантийные обязательства

9.1. Срок гарантии 24 месяца со дня ввода элек-

тродвигателя в эксплуатацию, но не позднее 6, 9

или 12 месяцев (в зависимости от категории учреж-

дения: действующее, строящееся, с сезонным харак-

тером работы) со дня получения изделия потреби-

телем.

9.2. Гарантийный срок хранения — не менее

6 месяцев.

9.3. Гарантийный ремонт электродвигателя осу-

ществляется ремонтными предприятиями системн

«Медтехника», обслуживающими учреждения здра-

воохранения в данной области, крае, республике

(включая лечебные учреждения других ведомств),

за счет объединения.

Гарантийный ремонт электродвигателя произ-

водится по предъявлении оформленного гарантий-

ного талона, приведенного в приложении.

Если электродвигатель в период гарантийного

срока вышел из строя в результате неправильной

эксплуатации, стоимость ремонта оплачивает уч-

реждение-владелец изделия.

И). Сведения о консервации и упаковке

10.1. Консервация электродвигателя произво-

дится в случае длительного хранения или транс-

портирования.

Электродвигатель должен храниться в закрытом

помещении при температуре от 1 до 40 °С и отно-

сительной влажности воздуха до 80 %.

Воздух в помещении не должен содержать при-

месей, вызывающих порчу электродвигателя.

10.2. Перед консервацией электродвигатель сле-

дует очистить от загрязнения. Открытые (неокра-

шенные) металлические поверхности электродвига-

теля необходимо обезжирить, протерев их сначала

тампоном, смоченным одним из органических раст-

ворителей (бензином, уайт-спиритом, спиртом), а

затем чистой мягкой тканью.

10.3. Консервацию электродвигателя следует

производить дздним из рекомендуемых ниже спосо-

бов.

I  с п о с о б . Обернуть электродвигатеЛ

двумя слоями парафинированной бумаги п

ГОСТ 9569—79 и поместить в полиэтиленовый ме

шок, открытую горловину мешка следует заварит

или заклеить полиэтиленовой лентой с липки!

слоем. Указанный вид консервации позволяет хрг

нить электродвигатель в течение 1 года.

II  с п о с о б . Обернуть открытые (неокрашег

иые) металлические части электродвигателя бумг

гой МБГИ по ГОСТ 16295—82, а затем весь эле!

тродвигатель завернуть в парафинированную 6}

магу, поместить в полиэтиленовый мешок, заварит

или заклеить горловину мешка полиэтиленово

лентой с липким слоем. Указанный способ позве

ляет хранить электродвигатель в течение 3 лет.

Электродвигатель, обернутый только бумаге

МБГИ и парафинированной бумагой (без примен<

ния полиэтиленового мешка), может храниться

течение 1 года.

10.4. Транспортировать электродвигатель жел;

телыю в упаковке объединения.

При отсутствии такой упаковки необходимо:

уложить законсервированный одним из прив!

денных способов электродвигатель в дощатый, ф;

перпый или картонный ящик. При этом дощаты

ящик следует выложить водонепроницаемым мат'

риалом (толь, рубероид, пергамин);

заполнить свободное пространство между эле!

тродвигателем и стенками ящика древесной ш:

бумажной стружкой или другими мягкими матер]

алами, чтобы исключить перемещение электродв]

гателя внутри ящика;

нанести на ящике манипуляционные знак:

«Верх, не кантовать», «Боится сырости» — г

ГОСТ 14192—77.
