АКВАДИСТИЛЛЯТОР ДЭ-4 (Модель 737). Паспорт

Министерство медицинской

промышленности

Ордена Ленина

и ордена Октябрьской Революции

ленинградское производственное

объединение «Красногвардеец»

АКВАДИСТИЛЛЯТОР

ДЭ-4

Модель 737



I. Назначение изделия

1.1. Аквадистиллятор ДЭ-4 предназначен для получения

дистиллированной воды в лечебных учреждениях.

2. Технические характеристики

2.1. Технические характеристики аквадистиллятора ДЭ-4

приведены в табл. 1.

Т а б л и ц а 1

Наименование параметров

Производительность при номинальном напряжении,

дм*/ч

Род тока

Напряжение,

 В

Частота тока питающей сети,

 Гц

Потребляемая мощность при номинальном напряже-

нии,

 кВт

Габаритные

 размеры,

 мм:

в

 плане

высота

Масса,

 кг,

 не более

Расход воды на охлаждение,

 дм*/ч,

 не более

Технические

данные

4 ±10 %

Переменный,

однофазный

220 ±10 %

50

3,6±10 %

360X220

660

14

160

2.2. Сведения о содержании драгоценных металлов в аква-

дистилляторе ДЭ-4 содержатся в табл. 2.

Наименование

Серебро

Магнитный пускатель

Обозначение

П6-111У4

Сборочные

 единицы,

комплексы, комплекты

Обозначение

dA3.622.459

Кол

.

1

Кол. в

изделии

1

3. Состав изделия и комплект поставки

3.1. В комплект аквадистиллятора ДЭ-4 входят:

а) аквадистиллятор <3A2.967.419

1 шт.

б) электрощит dA3.622.459

1

 »

Запасные части и инструмент

в) электронагреватель 1800

 Вт,

 220

 В

 dA2.983.658 2 шт.

г) лампа ТН-0,3-3 с цоколем B9s/14 ОДО.337.020 ТУ 2 >

д) плавкая вставка на 20 Л к патрону предохрани-

теля типа ПР-2 на 60

 А,

 220

 В

 ТУ 16—522.091—72,

или плавкая вставка Е27В2-20/380.УЗ

ГОСТ 1138—73, или плавкая вставка НПН2-60-УЗ

на 20

 А

 ТУ 16—521.010—75

2 »

е) ключ торцовый

 24

 <9А6.890.426

1 »

ж) ключ dA8.892.451 . . . '

1 »

Эксплуатационная документация

з) паспорт dA0.000.737 ПС

1 экз.

I

4. Устройство и принцип работы

4.1. Принцип действия аппарата основан на конденсации

отсепарированного пара. Основными частями аппарата яв-

ляются аквадистиллятор и электрощит. Аквадистиллятор

состоит из испарителя

 2,

 электронагревателей

 4,

 датчика

уровня 5, конденсатора

 10,

 уравнителя

 15

 (рис. 1).

Испаритель посредством патрубка 7 соединен с конден-

сатором

 10,

 состоящим из двух самостоятельных камер,

внутренней

 9

 и наружной

 8,

 вмонтированных одна в другую.

Между камерами во время работы аппарата непрерывно

Т а б л и ц а 2

Масса в 1 шт.,

г

2,804

Масса

в изделии,

г

2,804

Номер акта

Примечание

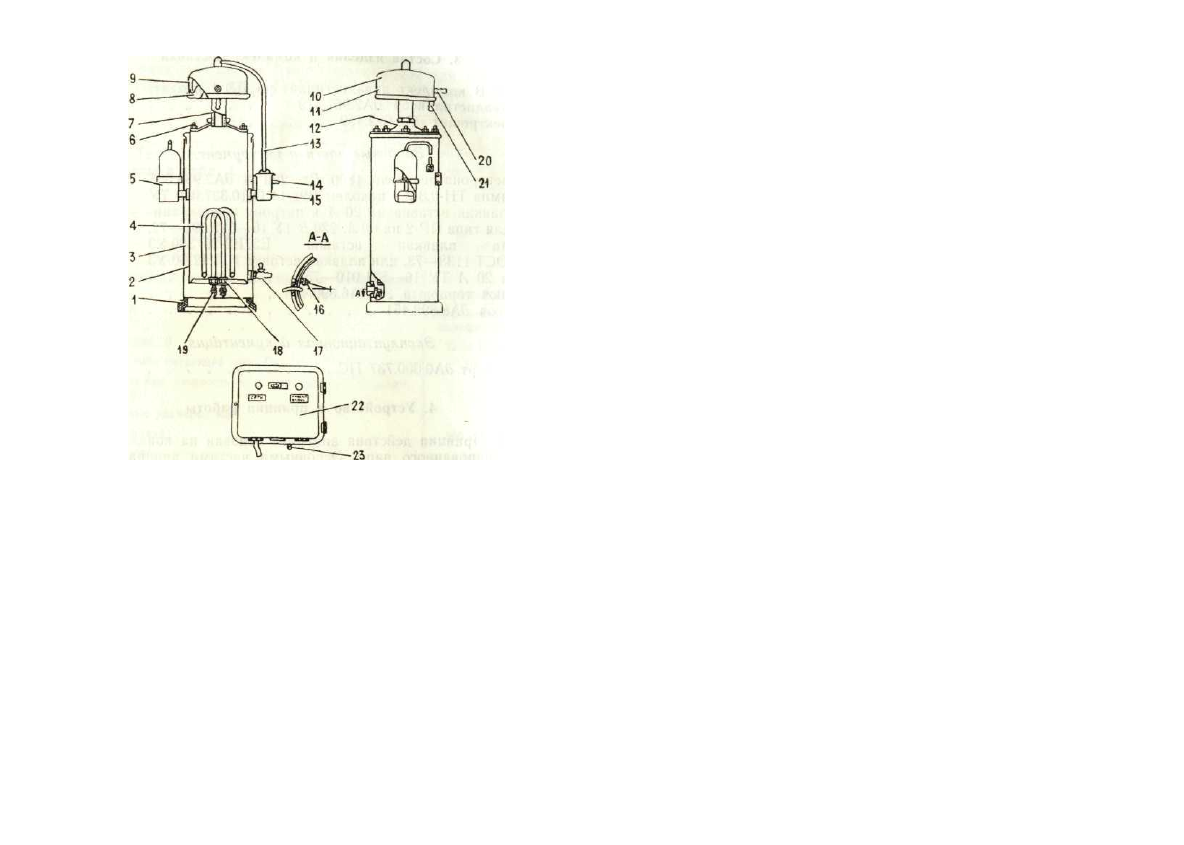

Рис. 1. Аквадистиллятор ДЭ-4:

1

 — основание;

 2

 — испаритель;

 3

 — кожух;

 4

 — электро-

нагреватель; 5 — датчик уровня;

 6

 — гайка-колпачок;

7 — патрубок; 8 — наружная камера;

 9

 — внутренняя

камера;

 10

— конденсатор;

 11

— трубка;

 12

 — фланец;

13

 — сливная трубка;

 14

 — ниппель;

 15

 — уравнитель;

16

 — зажим защитного заземления;

 17

 — сливной кран;

/8 — гайка;

 19

 — гайка;

 20

 — ниппель питания;

 21

—нип-

пель дистиллята;

 22

 — электрощит;

 23

 — зажим защит-

ного заземления

протекает водопроводная вода, охлаждающая внутреннюю

камеру

 9.

 В испарителе вода нагревается электронагревате-

лями до кипения. Образующийся пар поступает во внутрен-

нюю камеру

 9,

 конденсируется и вытекает в виде дистиллята

через ниппель

 21.

В начале работы водопроводная вода, непрерывно посту-

пающая через ниппель

 20,

 заполняет конденсатор

 10

 и по

сливной

 трубке

 13

 через уравнитель

 15

 заполняет испаритель

до установленного уровня. По мере выкипания вода будет

поступать в испаритель только частично, основная же ее

часть, проходя через конденсатор, будет сливаться по слив-

ной трубке в уравнитель и далее через ниппель

 14

 в канали-

зацию. Уравнитель предназначен для постоянного поддер-

жания необходимого уровня воды в испарителе.

Аппарат снабжен автоматическим устройством — датчи-

ком уровня 5, предохраняющим электронагреватели от пере-

горания в случае понижения уровня воды ниже допустимого.

Снаружи испаритель защищен кожухом

 3.

Чтобы предотвратить повышение давления в испарителе,

в стенку конденсатора впаяна трубка //, через которую вы-

ходит небольшой избыток пара.

По защите от поражения электрическим током аппарат

изготовлен по классу 1 в соответствии с ГОСТ 12.2.025—76.

5. Указания мер безопасности

5.1. Перед эксплуатацией аппарата необходимо проверить,

правильно ли подключены провода и имеется ли заземление.

5.2. Категорически запрещается включать аппарат в

электросеть, не заземлив его.

5.3. При аварийном режиме (см. п. 9.4) необходимо

соблюдать меры предосторожности от ожогов.

5.4. Категорически запрещается включать аппарат в осве-

тительную электросеть.

5.5. При любой неисправности (замена плавкой вставки,

сигнальной лампы и др.) аппарат должен быть отключен от

электросети.

5.6. Категорически запрещается касаться шпилек электро-

нагревателей, если аппарат включен в электросеть.

6. Порядок установки

6.1.

 Распакуйте и осмотрите аппарат после транспорти-

рования.

6.2. Очистите аппарат от антикоррозийной смазки и про-

трите его насухо.

6.3. Укрепите электрощит на стене.

6.4. Установите аппарат на ровной горизонтальной по-

верхности.

7. Подготовка изделия к работе

7.1.

 Заземлите аппарат (зажим защитного заземления

 16)

и электрощит (зажим защитного заземления

 23)

 согласно

«Правилам устройства электроустановок».

7.2. Перед первым включе-

нием аппарат должен нахо-

диться не менее суток в теп-

лом, сухом помещении для

естественной просушки токо-

ведущих частей. Включать ап-

парат в электросеть сразу по-

сле распаковки воспрещается.

7.3. Подведите напряжение

220

 В

 от электросети перемен-

ного тока через рубильник или

выключатель к зажимным кон-

тактам 1 и 3 предохраните-

лей

 FI

 и F2 электрощита

 22.

Провода подсоединяются в лю-

бом порядке (рис. 2 и при-

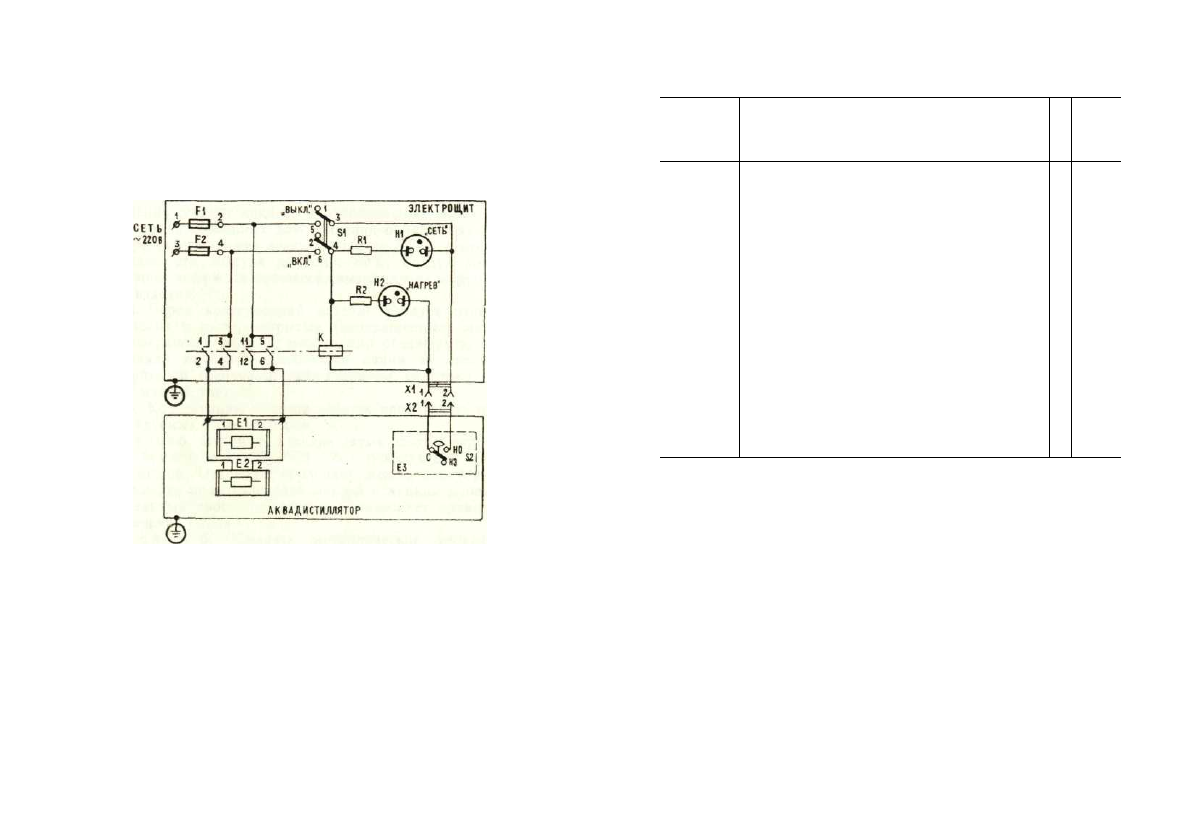

лож. 1).

П р и м е ч а н и я : 1. Рекомендуе-

мое сечение подводящего провода на

жилу не менее 2,5

 мм

г

.

2. При наличии в электросети на-

пряжения 380

 В

 необходимо к за-

жимным контактам 1 и 3 блока пре-

дохранителей F1 и

 F2

 подвести фаз-

ный и нулевой провода, подсоединяя

их в любом порядке (см. прилож. 1).

7.4. Снимите колпак с дат-

чика и проверьте цепь микро-

переключателя на отсутствие

перекоса штока поплавка и за-

клинивания рычага микропере-

ключателя с кнопкой и устра-

ните их. Подключите датчик уровня 5, соединив вилку Х2

датчика с розеткой XI электрощита (см. рис. 2 и прилож. 1).

7.5. Подсоедините подводящий провод электрощита к

шпилькам электронагревателей аппарата в соответствии со

схемой соединений (см. рис. 2).

Для этого необходимо:

протянуть провод через втулку в кожухе;

закрепить провод в хомуте с прокладкой из электроизоля-

ционного картона или полиэтилена с внутренней стороны

кожуха;

подсоединить наконечники провода к шпилькам электро-

нагревателей.

7.6. Наденьте на ниппель

 20

 резиновую трубку и соеди-

ните через кран с линией водопровода.

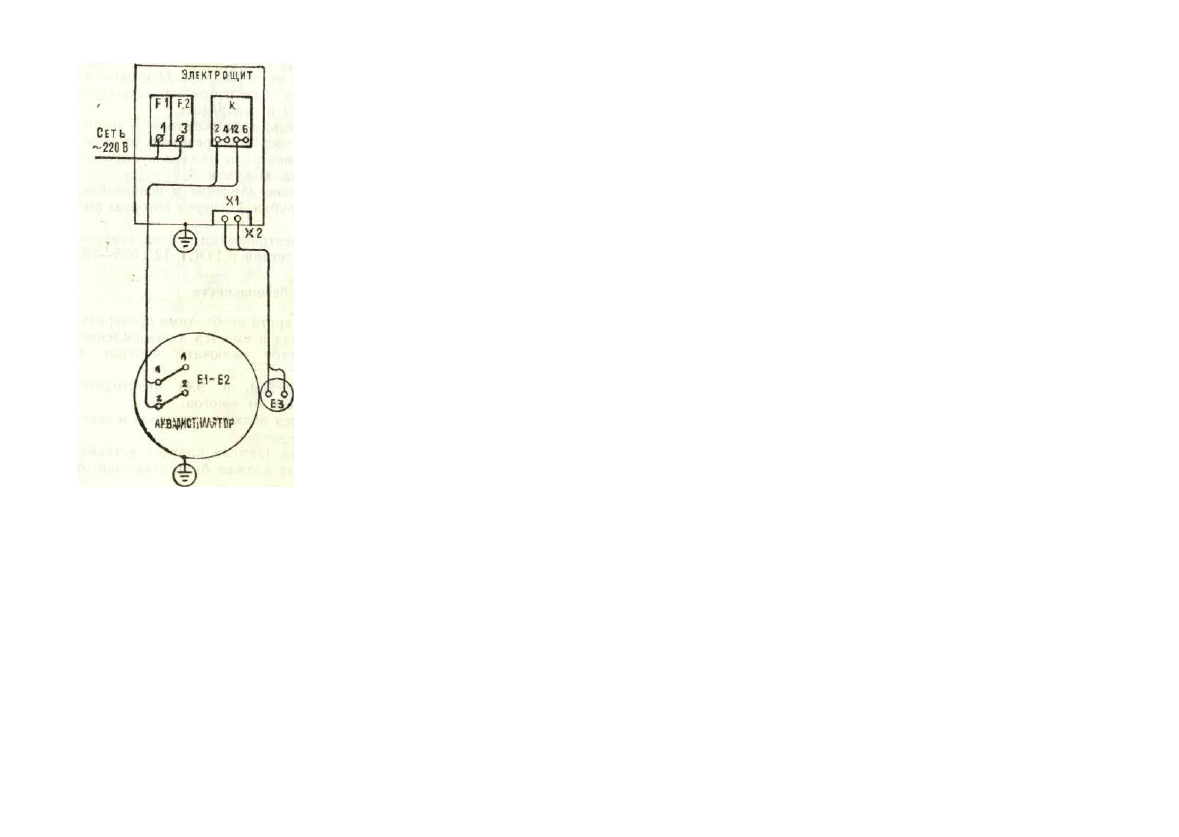

Рис. 2. Схема соединений

I

7.7. Наденьте на ниппель

 14

 уравнителя резиновую трубку

для отвода воды в канализацию. Данную воду можно исполь-

зовать для хозяйственных нужд.

7.8. Наденьте на ниппель

 21

 резиновую трубку и соедините

с сосудом для сбора дистиллированной воды.

8. Порядок работы

8.1. Откройте кран водопровода для подачи воды в

аппарат.

8.2. Подайте напряжение на электрощит аппарата, вклю-

чив рубильник или выключатель.

8.3. Поставьте ручку тумблера на электрощите

 22

 в поло-

жение ВКЛ. При этом загорится сигнальная лампа СЕТЬ.

8.4. По достижении необходимого уровня воды в испари-

теле датчик уровня автоматически включит электронагрева-

тели. При этом загорится сигнальная лампа НАГРЕВ.

8.5. По окончании работы 'отключите аппарат от электро-

сети и водопровода, для этого:

выключите рубильник или выключатель;

поставьте ручку тумблера в положение ВЫКЛ.;

отключите воду, закрыв кран подачи воды из водопровода.

8.6. Обязательно слейте воду из испарителя, открыв

кран

 17.

П р и м е ч а н и е . Перед последующей эксплуатацией аппарата сливной

кран

 17

 закройте.

9. Особенности эксплуатации

9.1. При первоначальном пуске аппарата или при пуске

после длительной консервации использовать дистиллирован-

ную воду по прямому назначению разрешается только после

48

 ч

 работы аппарата и проверки качества воды в соответ-

ствии с требованиями действующей Госфармакопеи СССР.

Рекомендуется периодически проводить анализ получен-

ной дистиллированной воды согласно требованиям действую-

щей Госфармакопеи СССР.

9.2. Периодически, в зависимости от жесткости воды, необ-

ходимо очищать от накипи электронагреватели и поплавок

датчика уровня путем механической очистки.

9.3. Для улучшения качества дистиллированной воды

рекомендуется периодически (несколько раз в день) сливать

и заполнять испаритель водопроводной водой при отключен-

ном от электросети аппарате.

9.4. Если поступление воды из водопровода по какой-либо

причине прекратится, начнется бурное кипение, усилится про-

7

цесс парообразования и выброс пара в атмосферу. После

того как часть воды испарится

 и

 уровень ее в испарителе

понизится ниже допустимого, датчик уровня автоматически

отключит электронагреватели от электросети.

Дальнейшая работа аппарата будет восстановлена, как

только вода из водопровода начнет поступать в испаритель

и заполнит его до установленного уровня.

9.5. Использование воды с большим солесодержанием

приведет к ее вспениванию и заполнению пеной парового про-

странства испарителя, в результате чего начнется выброс

горячей воды и работа аппарата прекратится. В этом случае

нормальная работа аппарата может быть обеспечена при:

а) периодическом (несколько раз в день) сливе и запол-

нении испарителя водопроводной водой при отключенном от

электросети аппарате;

б) уменьшении мощности аппарата;

в) предварительной обработке используемой водопровод-

ной воды по методикам, применяемым на местных тепловых

электростанциях и в котельных.

10.

 Характерные

 неисправности и методы их устранения

10.1. При любой неисправности аппарат должен быть от-

ключен от электросети.

10.2. Характерные неисправности аппарата и методы их

устранения приведены в табл. 3.

Т а б л и ц а 3

Наименование неисправ-

ности, внешнее пдояв-

ение и дополнительные

ление и

признаки

1. Не горит сигнальная

лампа СЕТЬ

2. Не горит сигнальная

лампа НАГРЕВ

Вероятная причина

Перегорела лампа

Перегорела плавкая

вставка предохрани-

теля

Перегорела лампа

Не сработал датчик

уровня

Метод устранения

Замените лампу

Заменить плавкую

вставку

Замените лампу

Снимите колпак с дат-

чика уровня и проверьте

срабатывание микропе-

реключателя и цепь его

соединения с электро-

щитом

П р о д о л ж е н и е

Наименование неисправ-

ности, внешнее прояв-

ление и дополнительные

признаки

3. Производительность

аппарата меньше

3,6

 дм*/ч

•

,

Вероятная причина

Перегорел электро-

нагреватель

Электронагреватели

покрылись накипью

Метод устранения

Выньте перегоревший

электронагреватель и

замените его новым.

Для этого: отверните

гайки

 6

 и снимите фла-

нец

 12;

 отверните гай-

ки

 19

 и снимите прово-

да; отверните гайки

 18

крепления электронагре-

вателей

Выньте электронагре-

ватели и очистите их от

накипи механическим

путем

11. Свидетельство о приемке

Аквадистиллятор ДЭ-4

(наименование изделия)

соответствует

техническим

условиям

<5A0.000.737

(обозначение)

ТУ 64—1 — 1640—-78 ^и—признан годным для эксплуатации.

Дата-д&шуска

Подпись лиц, ответственных за приемку

12. Гарантийные обязательства

12.1.

 Срок гарантии 18 месяцев со дня ввода изделия

в эксплуатацию.

Гарантийный ремонт изделий медицинской техники осуще-

ствляется ремонтными предприятиями системы «Медтех-

ника», обслуживающими учреждения здравоохранения в дан-

ной области, крае, республике (включая лечебные учрежде-

ния других ведомств), за счет объединения.

Гарантийный ремонт изделия производится по предъяв-

лении оформленного гарантийного талона, приложенного

к паспорту (прилож. 2).

Если изделие в период гарантийного срока вышло из

строя в результате неправильной эксплуатации, стоимость

ремонта оплачивает учреждение-владелец изделия.

13. Сведения о консервации и упаковке

13.1. Консервация изделия производится в случае дли-

тельного хранения и транспортирования.

Изделие следует хранить в отапливаемых складских или

других приспособленных для хранения помещениях при тем-

пературе окружающего воздуха от 5 до 35 °С и относитель-

ной влажности воздуха не более 80%. Воздух помещения

не должен содержать примесей, вызывающих коррозию или

порчу изделия.

13.2. Перед консервацией изделие следует очистить от

загрязнения и пыли, открытые (неокрашенные) металличе-

ские поверхности изделия необходимо обезжирить, протерев

их сначала тампоном, смоченным одним из органических

растворителей (бензином, уайт-спиритом, спиртом), а затем

чистой мягкой тканью.

13.3. Консервацию изделия следует производить одним из

рекомендуемых ниже способов.

I  с п о с о б . Обернуть изделие двумя слоями парафиниро-

ванной бумаги по ГОСТ 9569—65 и поместить в полиэтиле-

новый мешок. Открытую горловину мешка следует сварить

или заклеить полиэтиленовой лентой с липким слоем.

Указанный способ консервации позволяет хранить изде-

лие в течение 1 года.

II  с п о с о б . Смазать металлические неокрашенные

части изделия антикоррозионной смазкой типа ГОИ-54п

ГОСТ 3276—74. Затем все изделие завернуть в парафини-

рованную и оберточную бумагу.

Указанный способ позволяет хранить изделие в течение

5 лет.

13.4. Транспортировать изделие желательно в упаковке

объединения. При отсутствии такой упаковки необходимо:

— уложить законсервированное одним из приведенных

способов изделие в картонную коробку и в дощатый ящик.

При этом дощатый ящик внутри следует выложить водо-

непроницаемым материалом (толь, рубероид, пергамин);

— заполнить свободное пространство между изделием и

стенками картонной коробки древесной или бумажной струж-

10

кой или другими мягкими материалами, чтобы исключить

перемещение изделия внутри ящика;

— нанести на ящике манииуляционные знаки: «Верх, не

кантовать», «Боится сырости», «Осторожно, хрупкое» — по

ГОСТ 14192—77.

Изделие транспортируется в закрытом транспорте в диа-

пазоне температур от минус 50 до 50 °С.

• • •

Объединение «Красногвардеец»

197022, Ленинград, Инструментальная ул., 3

.;.

П Р И Л О Ж Е Н И Я

Приложение 1

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

К СХЕМЕ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ

Поз.

обозначение

R\,

SI

S2

Н1,

F\,

К

XI
X2

El,

£3

R2

Н2

F2

£2

Наименование

Резистор МЛТ-0,5-200

 кОм ±

 10%

ГОСТ 7113—77Е

Тумблер ТЗ ВРО.360.007 ТУ

Микропереключатель МИ-ЗА ТУ 25.01—765—73

Лампа ТН-0,3-3 с цоколем B9s/14

ОДО.337.020 ТУ

Предохранитель ПР-2 20

 А,

 220

 В

 переднего

присоединения ТУ 16—522.091—72, или Е-27

20

 А

 ГОСТ 1138—73, или НПН2-60 на 20

 А

переднего присоединения ТУ 16—521.010—75

Пускатель электромагнитный П6—111 220

 В

ТУ 16—536.377—75

Розетка РД-1 гаО.364.010 ТУ
Вилка ВШ-ц-2-17-6/220 ГОСТ 7396—76

Электронагреватель dA2.983.656
Датчик уровня dA2.573.405

Ко

.

2

1
1

2

2

1
1
1

2

1

Приме-

чание
