ИЗМЕРИТЕЛЬ АРТЕРИАЛЬНОГО ДАВЛЕНИЯ. Руководство по эксплуатации 12MO.347.00l РЭ

\>

ИЗМЕРИТЕЛЬ

АРТЕРИАЛЬНОГО

ДАВЛЕНИЯ

Руководство по эксплуатации

12MO.347.00l РЭ

ПОМНИТЕ!

Измеритель является прецизионным прибором
содержит ряд точных деталей.
Прибор Требует бережного обращения.

Внимание!

1. Перед покой измерителя посоветуйтесь с врачом о Необхо-

постоянно^., коицррля за величиной артериальной* *1Е~-

ния. Убедитесь

 0

 возможности использования измерителе лично Ва-

ми, т. к. в отдсльных случаях (состояние сосудов, перенесение травм-

мы руки и др.) проведение измерений может оказаться затрудни-

тельным.

Исходя только из величины измеренного давления, не следует

принимать самостоятельных решений и прибегать к самолечению.

При любых отклонениях от нормы необходимо проконсультировать-

ся с врачом.

2.Прн покупке измерителя требуйте проверки его работоспособ-

ности, комплектности, инструктажа по эксплуатации с проверкой

1

 возможности измерения давления лично Вами.

г

Убедитесь в том, что в гарантийном и отрывных талонах про-

ставлены штампы магазина, разборчивая подпись или штамп про-

давца и дата Продажи.

Проверьте сохранность пломб.

3. Прежде чем приступить к эксплуатации измерителя, внима-

тельно ознакомтесь с настоящим руководством по эксплуатации.

В связи с дальнейшим техническим совершенствованием издё-

лия его конструкция может несколько отличаться от приведенной

в настоящем рукободствё.

4. При необходимости гарантийного ремонта приборй направляй-

те его на завод-изготовитель по почте наложенным платежом .Толь

ко за пересылку, не включая стоимости прибора, или обращайтесь

лично в ремпредприятий, указанные в перечне.

ПРИ

 ИЗМЕРЕНИИ АРТЕРИАЛЬНОГО ДАВЛЕНИЯ

ВЫПОЛНЯЙТЕ СОВЕТЫ ВРАЧА

Измерение артериального давления (АД) необходимо для диаг-

ностики ряда заболеваний и контроля за эффективностью проводи-

мого лечения. Различают систолическое АД — давление крови в

3

(

период сокращения желудочков сердца (систолы) и диастолическое

— давление крови в период расслабления сердца (диастолы).

АД чаще всего измеряется в положении сидя, но в некоторых

случаях возникает необходимость его измерения в положении ле-

жа, например, у тяжелобольных или стоя — при функциональных

пробах. Однако, независимо от положения, в котором находится ofi-

еледуемый, предплечье его руки, на котором измеряется АД и аппп-

рат, должны находиться на уровне сердца. Нижний край манжеты

располагают приблизительно на 2 см выше локтевого сгиба. Неза-

полненная воздухом манжета не должна сдавливать подлежащие

ткани. Воздух в манжету нагнетается быстро, а выпускается мед-

ленно.

При измерении АД необходимо иметь ввиду, что,его уровень

колеблется в течение суток. Оно бывает наиболее низким во время

сна и возрастает к утру. У некоторых лиц оно может повышаться

постепенно, достигая максимума в часы дневной активности. Разни-

ца между самым высоким и самым низким значением АД у здоро-

вых людей, как правило, не превышает 30 мм рт. ст. для систоличес-

кого и 10 мм рт. ст. для диастолического давления. При артериаль-

ной гипертонии эти колебания выражены резче. Уровень АД может

.изменятся и на протяжении короткого времени, даже в период его

измерения, что связано с целым рядом факторов. Поэтому при из-

мерении АД необходимо соблюдать следующие условия: температу-

ра помещения должна обеспечить обследуемому комфортные усло-

вия, за 30 минут до измерения не следует принимать пищу, физи-

чески напрягаться, курить и подвергаться воздействию холода. В те-

чение 5 минут до измерения АД нельзя менять позу. Рукава одеж-

ды должны быть достаточно свободными. Желательно оголить руку,

сняв рукав. Измерять-АД нужно 2 раза с интервалами не менее

5 минут, регистрируется средний из 2 показателей.

Кроме того, важно помнить о различных неточностях, обуслов-

ленныхпогрешностями самого метода измерения. В идеальных усло-

виях при нормальном уровне АД такая погрешность метода Н. С. Ко-

роткова равна приблизительно ±8 мм рт. ст. Дополнительным источ-

ником ошибок могут быть нарушения сердечного ритма у больного,

неправильное положение руки во время измерения, небрежное накла-

дывание манжетки.

Значительное влияние на уровень АД может оказывать волнение

обследуемого, связанное с самой процедурой измерения. У больных

с артериальной гипертонией АД в таких случаях может повыситься на

15—20 мм рт. ст. Поэтому в помещении, где Измеряется АД, должна

быть создана соответствующая обстановка. Недопустимо ведение пос-

торонних разговоров. ^

ПРАВИЛЬНОЕ ИЗМЕРЕНИЕ АД НЕВОЗМОЖНО БЕЗ

ТОЧНОГО СОБЛЮДЕНИЯ УКАЗАННЫХ РЕКОМЕНДАЦИЙ.

НИИ неврологии Академии медицинских наук

1. НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ

1.1. Измеритель артериального давления ИАД-1 (далее измери-

тель) предназначен для измерения систолического (верхнего) и диа-

столического (нижнего) давления крови по методу Короткова.

При использовании данного измерителя отпадает необходимость

применения фонендоскопа, что позволяет исследуемому без посторон-

ней помощи, не имея специальной подготовки, произвести себе замер

артериального давления. Высокочувствительный пьезодатчик, встро-

енный в компрессионную манжету, позволяет производить измерение

давления крови, не оголяя плеча, т. е. через рубашку и другую лег-

кую одежду.

 ,

2.

 ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Диапазон измерения давления,

1

 мм рт. ст.

2.2. Цена деления шкалы манометров,

мм. рт. ст.

2.3. Номинальное напряжение питания, В

2.4. Напряжение батарей, при котором световой

индикатор горит постоянно, В 7,5+0,3

2.5. Давление в манжете, при котором должен выключаться

измеритель, мм рт. ст. (,не более) 20

2.6. Максимальная потребляемая электрическая

г%

 _ • .

от 20 до 300

2

9

мощность, Вт

2.7. Температура окружающей среды, при

которой измеритель сохраняет

правильность показания, С

0

2.8. Габаритные размеры измерителя;

без футляра, мм

в футляре, мм ' ;

2.9. Масса измерителя с комплектом батарей

и с упаковкой, кг (не более)

2.10. Содержание драгметаллов в

одном изделии;  г .

золото, г

серебро, г

палладий, г

В Н И М А Н И Е !

Содержание цветных металлов в одном изделии

0,15

от +10 до  + 3 5

150X130X65

160X180X80

1,2

0,0066407

1,639268

0,0000162

Наименование

сборочной единицы

и ее обозначение

Наименование

цветного металла

или сплава

Марка

Масса

Примечание

ИАД-1
Щ42.933.000

Алюминий
Латунь

Бронза

АДШ

Л63

БРБ2-Т

5,6 г

2.2 г
26,6 г

3. КОМПЛЕКТ ПОСТАВКИ

3.1. В комплект поставки измерителя входят следующие изделий

и эксплуатационные документы:

а) измерительный блок 1 шт.

б) пьезодатчик ДТК-1М 1шт.

в) манжета в сборе 1 шт.

r) элемент 316 6 шт.

д) футляр 1 шт.
е) руководство по эксплуатации 1 шт.

3.2. Пьезодатчиком ДТК-1М измеритель комплектуется на заводе-

изготовителе при регулировке. Принадлежность конкретного пьезо-
датчика измерителю должна быть указана в свидетельстве о приемке.

4.

 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИЗМЕРИТЕЛЯ

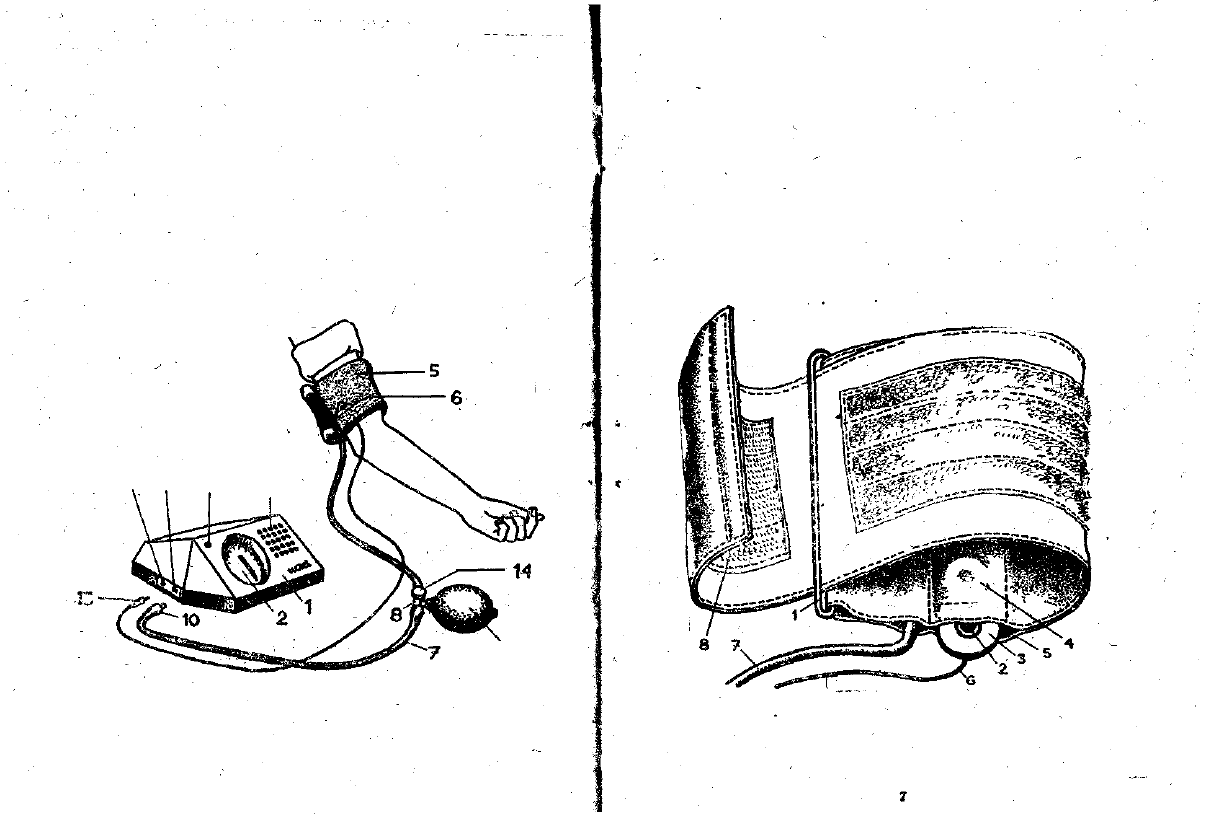

.4.1. Внешний вид измерителя изображен на рис. 1

11 12 з ' 4

9

Рис. I. Устройство измерителя]

1

 — измерительный блок; 2 —

 нанометр;

 3 —

 световой индикатор

 разряда бата-

рей, объединенный с индикаторов регистрации тонов Короткова; 4 — перфорация;

5 — манжета компрессионная; 6 — метка расположения датчика ДТК— 1М; 7 — ре-

зиновая трубка; 8 — тройник пневматического нагнетателя; 9 — пневматический

нагнетатель; 10 — конусный штуцер; 11 — гнездо «ДТК»; 12 — гнездо «Воздух»;

13 — штеккер датчика; 14 — вентиль тройника.

6

Измерительный блок 1 имеет встроенный манометр 2 для измере-

ния компрессионного давления в манжете, световой индикатор 3, сиг-

нализирующий о наличии тонов Короткова и разряде батарей, гнездо

«ДТК» 11 для подключения датчика, гнездо «Воздух» 12 для подклю-

чения манжеты, перфорацию 4 на лицевой панели для выхода звуко-

вого сигнала.

Компрессионная манжета 5 представляет собой резиновый ме-

шок, помещенный в чехол. От нее отходят резиновая трубка 7 и

 шнур

датчика, который оканчивается штеккером 13. Манжета с помощью

резиновых трубок через тройник 8 пневматического нагнетателя 9 при

помощи конусного штуцера 10 подключается к измерительному бло-

ку. Тройник пневматического нагнетателя снабжен вентилем 14, с пи-

мощью которого осуществляется снижение давления в манжете.

4.2. На рис. 2 показано, как устанавливается датчик 3 в карман

5 манжеты. На месте расположения датчика нанесена специальная

метка 4. Пилот 2 датчика должен быть обращен к поверхности ман-

Рис, 2. Установка пьезодатчика в компрессионную манжету:

1 —' металлическая,скоба; 2 — пилот датчика; 3 — датчик ДТК-1М;

 4

 —

 метка

расположения датчика ДТК-1М в манжете; 5 — карман для установки датчика;
6 — шнур датчика; 7 — резиновая трубка; 8 — текстильная застежка.

жетн, которая прикладывается к руке. На чехле манжеты имеется

текстильная застежка 8, состоящая из петлевой и крючковой лент, с

помощью которых осуществляется фиксация манжеты на руке.

4.3. Измеритель имеет автономный источник питания, состоящий

из шести элементов 316.

4.4. Принцип работы измерителя заключается в выделении и пре-

образовании тонов Короткова в звуковую и световую индикацию с од-

новременным визуальным наблюдением за величиной давления по

стрелочному манометру. Начало срабатывания индикации соответ-

ствует верхнему давлению, окончание срабатывания индикации соот-

ветствует нижнему давлению, i

Измеритель включается автоматически при создании в системе из-

быточного давления воздуха.

Выключается измеритель также автоматически после стравлива-

ния воздуха из системы. '

5.

 ПОДГОТОВКА ИЗМЕРИТЕЛЯ К РАБОТЕ

И ПОРЯДОК РАБОТЫ

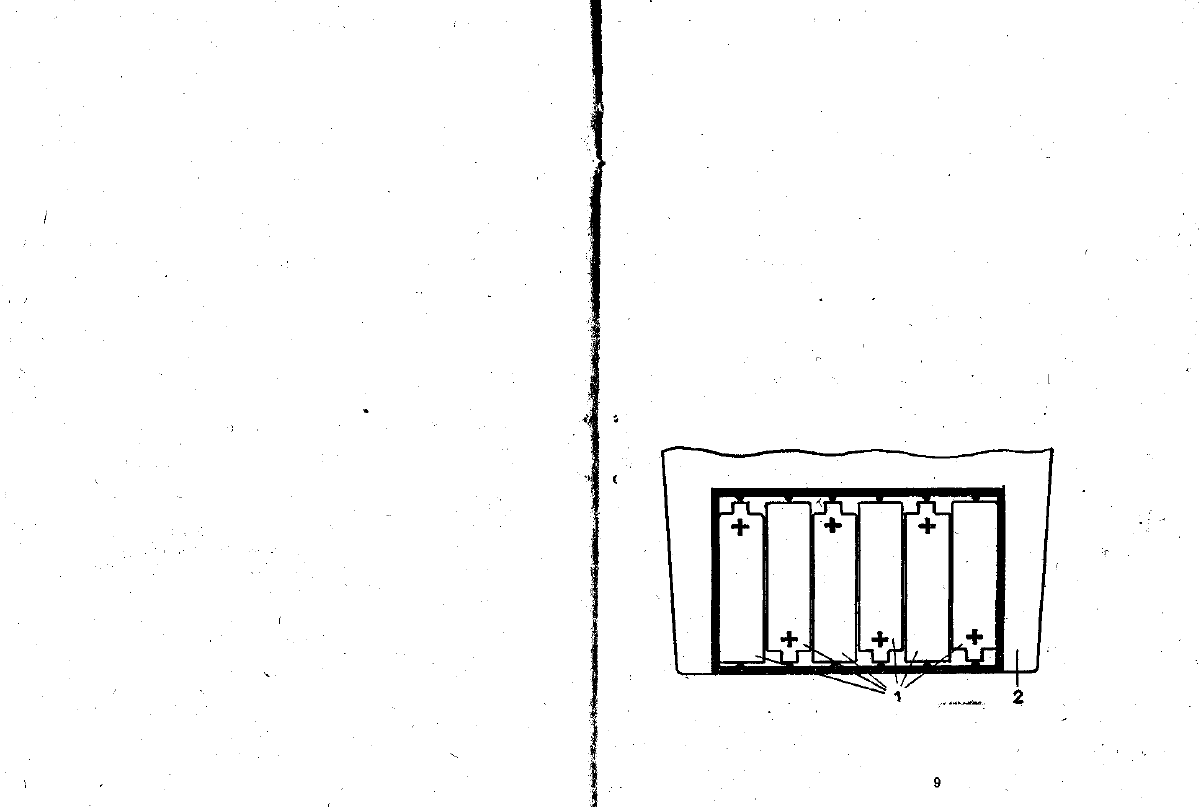

5.1. После извлечения измерителя из упаковки произведите его

внешний осмотр. Установите элементы 316 в батарейный отсек. Для

этого снимите крышку, находящуюся на основании измерительного

блока. Чтобы снять крышку, необходимо нажать на гребенку крышки

и выдвигать ее в Направлении, указанном стрелкой. Полярность, ука-

занная на элементах и в батарейном отсеке должна совпадать (рис.3)

 ,

Помните! Несоблюдение полярности установки элементов приво-

дит к выходу из строя измерителя.

5.2. Разверните манжету. Убедитесь в целостности шнура датчи-

ка, находящегося в кармане манжеты, в правильности установки дат-

чика, который должен быть расположен пилотом к метке 4 на поверх-

ности манжеты (рис. 2), прикладываемой к плечу.

Помните! От этого зависит правильность показаний измерителя

давления. Без необходимости не извлекайте датчик из манжеты!

5.3. Плотно соедините конусный штуцер резиновой соединительной

трубкой

 с

 гнездом «Воздух», а штеккер датчика

 с

 гнездом «ДТК» из-

мерительного блока. При неподключенном штеккере возможно нали-

чие постоянного звукового и светового сигналов.

* 5.4. Проверьте работоспособность измерителя. Для этого сверни-

те манжету в рулон и зафиксируйте ее текстильной застежкой. Завер-

ните вентиль на тройнике и, ритмично сжимая пневматический нагне-

татель, создайте давление в манжете порядка 90—100 мм рт. ст.,

контролируя его по манометру. Давление, показываемое манометром,

не должно изменяться более чем на 2 мм рт. ст. за 1 секунду. Про-

верьте функционирование прибора легким постукиванием пальца по

свернутой манжете. При этом световой индикатор и звуковая сигна-

лизации должны срабатывать в такт постукиванию. При постоянном

• ' я • • -

свечении светового индикатора необходимо заменить элементы 316,

т. к. они не пригодны к эксплуатации.

. 5.5. После проверки функционирования измерителя можете прис-

тупить к измерению артериального давления.

5.6. Предпочтительнее давление измерять на левой руке. Прежде

чем надеть манжету, определите место наибольшей пульсации плече-
вой артерии. Чаще всего это место расположено на 3—5 см выше

локтевого сгиба на поверхности предплечья, обращенной к туловищу

(рис.. 4А). Место, где пульс прощупывается наиболее сильно, являет-

ся рациональным для расположения датчика.

5.7. Надевая манжету, старайтесь расположить датчик в то место,

которое вы нашли рациональным. При этом ориентируйтесь меткой,
которой отмечено место расположения датчика в манжете (рис. 4. Б),

5.8. Присядьте к столу. Положите руку с одетой манжетой на стол.

Свободной рукой заверните вентиль на тройнике и, ритмично сжимая
пневматический нагнетатель, создайте давление в манжете на 30—40
мм. рт. ст. выше предполагаемого Вашего систолического (верхнего)
артериального давления. Если Вам ориентировочно неизвестен уро-

вень Вашего верхнего давления, то в процессе нагнетания воздуха
сделайте несколько перерывов на разных уровнях давления на 3—6
секунд каждый.

Рис. 3. Установка элементов 316 в измеритель:

1 — элементы 316; 2 — основание измерительного блок»

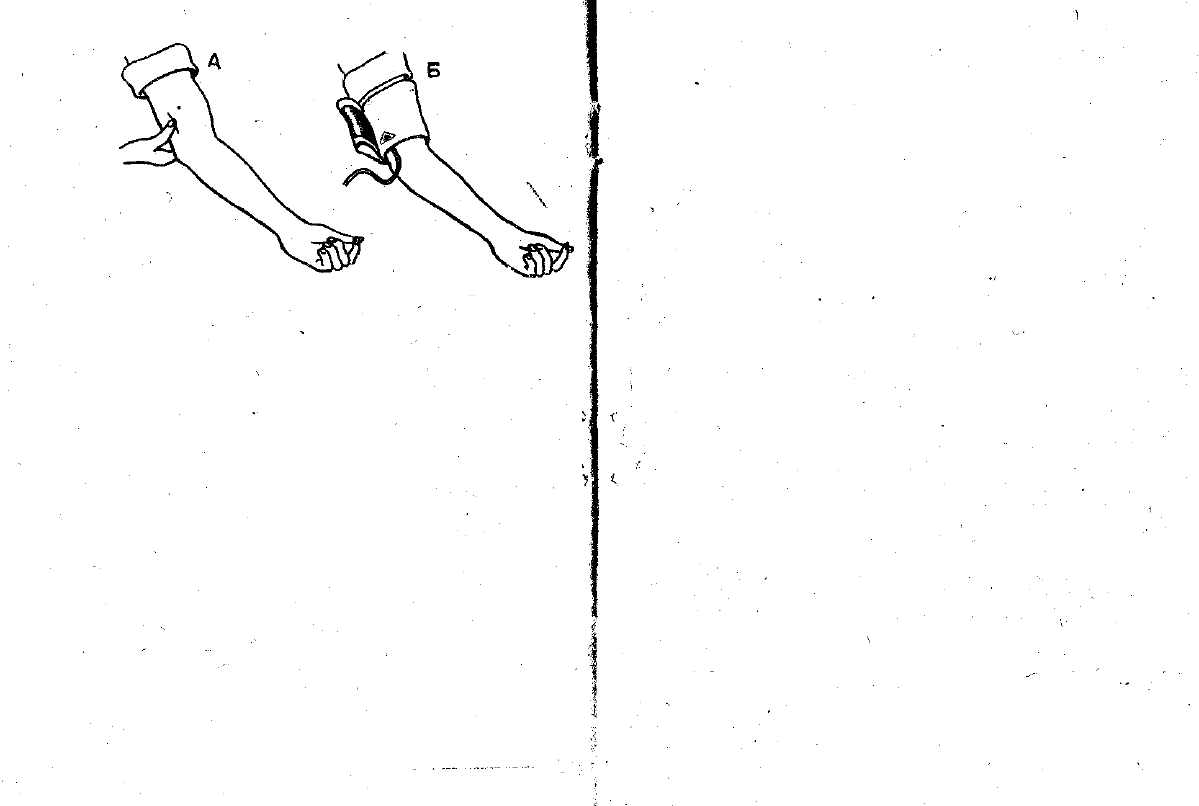

Рис. 4: Расположение манжеты на руке

Если в перерыве световой индикатор и. звуковая сигнализация по-

дают ритмические сигналы, то необходимо продолжить нагнетание

воздуха до их прекращения в очередном "перерыве! Плавно открывая
вентиль, установите скорость снижения давления в пределах от 3 до

 1

8 мм рт. cт.j в секунду, и следите за показаниями манометра.

Примечания. 1. Чтобы показания были достоверны, измерения прово- '.

дите на слегка согнутой руке, в полном покое. Не двигайте рукой, на которой оде-
та манжета и не касайтесь манжеты в момент измерения.

2. От точного расположения датчика на месте, где проходит артерия, зависит

правильность измеренйого артериального давления.
3. Измерить давление можно и на правой руке, но при этом величина давления мо-

жет несколько отличаться от давления, измеренного на левой руке.

5.9. Запомните показания манометра при первом и последнем

звуковом и световом сигналах,, которые должны быть периодически-

ми и соответствовать ритму сердечной деятельности. Показания ма-
нометра в момент подачи первого звукового и светового сигналов
соответствуют систолическому (верхнему) значению артериального
давления крови, а в момент подачи последнего звукового и светового

сигналов — диастолическому (нижнему) значению артериального
давления крови.

П р и м е ч а н и е . На случайные (не периодические) сигналы не обращайте

внимания. Они могут быть причиной ложного срабатывания от каких-либо внешних

факторов. - ,

10

о. ш. после прекращения подачи периодических сигналов отсоеди-

ните штуцер подачи воздуха от измерительного блока, для быстрого

стравливания воздуха из манжеты. Отсоедините также штеккер шну-

ра датчика.

Помните! Во избежание отрыва шнура от штеккера браться надо

не за шнур, а за штеккер. _

 f

- • '

Следующий замер можно производить после полного стравлива-

ния воздуха из системы и отдыха не менее 5 мин.

5.11. Отстегните текстильную застежку, слегка потянув за край

манжеты. Снимите манжету с руки.

6.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1. В процессе эксплуатации необходимо следить за состоянием

элементов 316 и батарейного отсека. Не используйте элементы с про-

сроченным сроком хранения. Не допускайте загрязнения и окисления

контактов батарейного отсека. При появлении на контактах налетов

И; окислов зачищайте их сухим марлевым тампоном.

| 6.2. При ускорении стравливания воздуха из манжеты, когда от-

соединяете штуцер от измердтельного блока, возможно выбрасывание
из штуцера талька, находящегося в резиновом мешке. Тальк необхо-

димо убрать с корпуса и штуцера измерителя чуть увлажненной сал-

феткой. |

1 6.3. Если в процессе измерения артериального давления крови

световой индикатор светится постоянно, необходимо заменить источ-

ники питания — элементы 316. Установка новых элементов описана

в п. 5. 1. настоящего руководства.

6.4. Если по каким-либо причинам датчик извлечен из манжеты,

обратно надо установить таким образом, чтобы пилот датчика нахо-
дился на сторо-не манжеты, которая прикладывается к плечу, как по-

казано на рис. 2.

, Помните! От этого будет зависеть правильность показания изме-

рителя.

7. ПРАВИЛА ХРАНЕНИЯ

7.1. Измеритель в упаковке предприятия-изготовителя должен

храниться в проветриваемом помещении при температуре окружаю-

щего воздуха от 1 до 40°С и относительной влажности воздуха не бо-

лее 80% при 25°С.

При более низких температурах — без конденсации влаги.

7.2. Воздух помещения не должен содержать примесей паров и га-

чя. вызывающих коррозию деталей измерителя.

7.3. Оберегайте прибор от падения, ударов, и сильных толчков.

11

7.4. При "хранении измерителя более одного месяца в нерабочем

состоянии извлеките элементы питания из батарейного отсека т. к.
электролит может вытечь из элементов и вывести прибор из строя.

8.

 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ

ИХ УСТРАНЕНИЯ

8.1. Характерные неисправности и методы их устранения изложе-

ны в таблице.

Наименование

неисправности

_ _

Вероятная причина

При вставленных

новых батареях из-

меритель не рабо-

тает

2. При включении

измерителя посто-

янно горит свето-

вой индикатор

3. При измерении

происходят сбои

иди отсутствуют

световой и звуко-

вой сигналы

4. Пневматический

нагнетатель не соз-

дает давления в

компрессионной

манжете, давление

падает

1. Нет контакта между

батареями и контактны-

ми пружинами .

2. Ослаблены Контакт-

ные пружины батарейно-

го- отсека

3. Неплотно вставлен

штеккер в гнездо «ДТК»

1. Разряжены батареи

1. Неправильно установ-

лен датчик ДТК-1М в

компрессионную манже-

ту

2. Неправильное положе-

ние компрессионной ман-

жеты на плече.

1. Неплотно вставлен

конусный щтуцер в, гнез-

до «Воздух» измеритель-

ного блока (см. рис. 1)

2. Не закрыт вентиль

тройника пневматичес-

кого нагнетателя

3. Течь в узлах измери-

теля

12

Метод устранения

1. Прокрутить батареи, не вы-

нимая их из отсека.

2. Зачистить контакты бата-

рей и пружин

1. Отогнуть контактные пру-

жины так, чтобы батареи

вставлялись в отсек с не-

большим усилием

1. Вынуть и вновь плотно

вставить штеккер в гнездо

1. Заменить'батареи

1. Установить датчик ДТК-1М

согласно п. 6.4. настоящего

руководства

1. Установить манжету соглас-

но п. 5.7. настоящего руко-

водства

1. Вынуть и вновь плотно

вставить штуцер в гнездо

«Воздух», повернуть его на

1/2 оборота

1. Плотно закрыть вентиль

тройника

1. Определить место утечки

.путем последовательного пе-

режатия резиновых трубок.

Если при этом герметичность

сохраняется, значит течь в

манжете и ее необходимо за-

менить

j

5. , Наличие постоян-

ного светового и

звукового сигналов

1. Не плотно подключен

штеккер датчика в гнез-

до «ДТК»

1. Подключить штеккер датчика

в гнездо «ДТК» измерительно-

го блока

9.

 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Измеритель артериального давления ИАД-1

заводской №

 5..*.>.2.?..;£..

Г7. соответствует техническим условиям

12МО.347.001 ТУ и признан годным к эксплуатации.

Измеритель укомплектован датчиком ДТК-1М
заводской № ,...!„ /.ч.

Цена

выпуска

&«•

»?»~ Иг и Л l98S

Представитель ОТК
предприятия-изготовителя

Ьь и штамп)

Измеритель поверен госу

дарственным поверителем

(подпись ц шта:

По истечении гарантийного срока, при желании владе,

бор может быть поверен органами Госстандарта СССР.

10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10.1. Предприятие- изготовитель гарантирует Соответствие изме-

рителя требованиям технических условий при соблюдении потреби-

телем условий эксплуатации и хранения. ' /

10.2. Гарантийный срок хранения измерителя до начала эксплуа-

тации — 6 месяцев со дня изготовления.

Гарантийный^срок эксплуатации измерителя — 12 месяцев со дня

поступления к потребителю.

10.3. При отсутствии в гарантийном и отрывных талонах отметки

торгующей организации о дате продажи срок гарантии исчисляется

со дня выпуска измерителя предприятием-изготовителем.

10.4. В случае неисправной работы измерителя его владелец имеет

право на бесплатный ремонт измерителя в период гарантийного сро-

ка.

10.5. Гарантийный ремонт осуществляется предприятием-изготови-

телем или ремонтными предприятиями, указанными в перечне, обслу-

живающие учреждения здравоохранения в данной области, крае, рес-

публике. ____ _

13 ;

Адрес предприятия-изготовителя: 257015 Черкассы, абонементный

ящик № 237.

10.6 Гарантийный ремонт измерителя производится по предъявле-

нию оформленных гарантийного и отрывного талонов. Отрывные та-

лоны на гарантийный ремонт изымаются работниками ремонтных

предприятий только после того, как работа фактически выполнена.

При этом за каждый ремонт изымается только один талон.

10.7. Без предъявления гарантийного талона и при нарушении сох-

ранности пломб на измерителе претензии к качеству его работы не

принимаются, ремонт производится за наличный расчет в соответ-

ствии с прейскурантом. -

10.8. Если измеритель в период гарантийного срока вышел из

строя в результате неправильной эксплуатации или хранения, стои-

мость ремонта оплачивает его владелец.

10.9, Замена измерителя производится только через торговую

сеть по заключению ремонтного предприятия в соответствии с уста-

новленными правилами^ обмена.

10.10. Измеритель выпускается предприятием-изготовителем про-

веренным, о чем делается отмет!а

?

ъ гарантийном талоне.

1011. Совмещение нулёвобй отметки шкалы манометра со стрел-

кой во время гарантийного срока производится ремонтными предпри-

ятиями с последующей поверкой без изъятия отрывного талона.

ПРИМЕЧАНИЕ? Выход из строя элементов питания 316 не является основа-

нием для предъявления претензий, к качеству прибора. .

 '

11. РЕМОНТНЫЕ ПРЕДПРИЯТИЯ, ПРОИЗВОДЯЩИЕ ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И ГАРАНТИЙНЫЙ РЕМОНТ ИЗМЕРИТЕЛЯ

АРТЕРИАЛЬНОГО ДАВЛЕНИЯ ИАД-1

1. г Москва, ул. Суворовская, 2/1, строение 5, ремонтная мастерская

тел. г-вз-оа-ог,

2. 103575 г. Зеленоград, корп. 904» кв. 147 Ремонтная мастерская

тел. 5-31-77-33.

3.252073 г. Киев, ул. Красиоказачья, 21—А, ремзавод «Медтехника»

г. Киев, пр. Науки, 16

тел. 4-18-82-88.

4. 394068 г. Воронеж, пер. Здоровья, 27—А, предприятие «Медтехника»

тел. §-74-13.

5. 226002 г. Рига, ул. Вентспилс, 53. завод «Медтехника»

тел. 61-14^44

6. 262003 г. Житомир, ул. Волкова, 6 предприятие «Медтехника»

 " ' '

тел. 7-51-21, 9-4S-77. •

7. 277036 гГ Кишинев, ул. Энтузиастов, 28, завод «Медприбор»

тел. 7-15-24, 7-15-43.

8. 454007 г. Челябинск, Медгородок. завод «Медтехника»

тел. 34-40-15.

9. 600029 г. Владимир, ул. Красноказачья, 3—А, предприятие «Медтехника»

тел. 3-33-84;

10. 220600 г. Минск ул Ботаническая, 16, «Медремзавод»

тел. 39-52-55.

11. 720011 г. Фрунзе, ул А. Усенбаева, 14§, завод «Реммедтехвика»

тел. 2-44-41, 2-26-61, 2-26-65.

, 12. 340045 г. Донецк, ул Малая Трамвайная, 2а, ремзавод «Медтехнико

тел. 66-31-77, 66-81-23. 66-81-21.

13. 640005 г. Курган, ул. М. Ульяновой, 4, предприятие «Медтехника»

тел,, З-от-72.

14. 398024 г. Липецк, ул. Панина, 17а, предприятие «Медтехиико '

тел. 2-24-42.

15. 630104 г. Новосибирск, ул. 1905 года, 74, завод «Медтехтиа»

тел. 44-40-35, 44-60-53.

16. 173008 г. Новгород, Колмово. 17, предприятие «Медтехиика»

тел. 2-52-36, 2-54-32.

17. 685015 г. Магадан, Нагаевская, 42, предприятие «Медтехника»

тел. 29-94-39, 2-29-57.

 >

18. 214013 г. Смоленск. Тульский пер., 3, предприятие «Медтехника>

тел. 6-22-92, 6-63-09.

19. 266003 г. Ровно, ул. Гагарина, 12/1,. РЦТО

тел. 2-00-97.

20. 248002 г. Калуга ул. Больничная, 2г, предприятие «Медтеетика»

тел. 7-52-21, 1-60-09. .

21. 620137 г. Свердловск, ул. Учителей, 30, ремзавод «Медтехника»

тел. 54-50-37, 54-49-48.

22. 364020 г. Грозный, Старопромысловское шоссе, 8а, РММ «Медтехника.

тел. 6-15-07.

• 23. 443010 г. Куйбышев, ул. Галактионовская, 47, завод «Медтехника»

тел. 31-21-65.  • • - , , . ^

24. 360032 г. Нальчик НЗПП, PU.TO

тел. 3-24-06 . -

25. 250001 г. Чернигов, ул. Ленина, 38. предприятие «Медтехника»

тел. 7-41-89

26. 286009 г. Винница, ул. Хмельницкого шоссе, 102-а

Ремпредприятие «Медтехника»

тел. 4-64-82

27 672034 г. Чита, ул. Ленинградская, 100, предприятие «Медтехника»

тел. 3-66-66, 3-89-66

28 153567 г Иваново, ул. Станкостроителей, 16- предприятие «Медтехника»

" тел. 5-07-40, 3-47-40

29 375000 г. Ереван, ул. Грача Качара, 17, реммастерская медприборов

тел. 27-40-41, 58-57-63

30. 300031, г. Тула, Приупская, 1. предприятие «Медтехника»

тел. 43-86-23, 43-80-93.

15

Измеритель артериального давления ИАД4

заводской №  .

.

.

.

Дата выпуска

.;

Адрес для предъявления претензии к качеству: 257025,

г. Черкассы,' абонементный ящик № 237

Представитель ОТК предприятия-изготовителя

(подпись и шта

-Измеритель поверен

  . .

(подпись и штамп государств]

юверителя)

Дата продажи

1

Продавец.

.

т

\

(подпись разборчиво или штамп)

Штамп магазина

Поставлен на гарантийное обслуживание

....;.............. ..А

................

(наименование предприятия)

Гарантийный №*.....

'.

м. п.

Подпись руководителя

ремонтного предприятия

СВЕДЕНИЯ О ПОВЕРКЕ

измерителя в процессе эксплуатации

16

> • ' • ' . '

Дeйcтйитeлeн по заполнению

ОТРЫВНОЙ ТАЛОН

на гарантийный ремонт

Измеритель артериального давления ИАД-1
Заводской №

Дата выпуска

 .

Представитель ОТК предприятия-изгоТовигеля

(подпись, штамп)

Инструктаж и подбор прибора произвел продавец .

(подпись, дата)

Инструктаж получил покупатель

\

Д а т а продажи

Продавец

Штамп магазина

(подпись, дата)

(число, месяц, год)

(подпись)

17
