ТЕХНИЧЕСКОЕ ОПИСАНИЕ АППАРАТА «МЛАДА»

В связи с постоянным совер-

шенствованием аппарата, его кон-

струкция может несколько отли-

чаться от описанной.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ АППАРАТА «МЛАДА»

1. Назначение апиарата

1.1. Аппарат предназначен для проведения искусственной

управляемой и вспомогательной вентпляции легких у ново-

рожденных и грудных детей в условиях клиники и скорой

помощи.

Аппарат обеспечивает:

— проведение искусственной вентиляции легких (ИВЛ)

кислородом, воздухом и кислородно-воздушной смесью;

— проведение управляемой вентиляции легких с активным

вдохом и активным выдохом или с активным вдохом п пас-

сивным выдохом;

— проведение вспомогательной вентиляции легких в режи-

ме откликания на слабые дыхательные попытки пациента;

— проведение непрерывной регулируемой подачи га;;а

(ингаляции);

—•-

 проведение ингаляционного наркоза по полуоткрытому

контуру.

1.2. Условия эксплуатации:

— температура от Ч 10 до 4-Зо°С;

-- относительная влажность воздуха от 30 д<> 80%.

\.'А.

 Аппарат в укладке сохраняет свою работоспособность

носче «содействия па него окружают*

1

" среды:

— относительной влажности воздуха до 9-3% при 2^С;

-- температура от минус 50 до -ЬИЮ''С.

2. Технические характеристики

2.1. При работе аппарата обеспечивается:

— плавная регулировка частоты дыхательных циклов г.

пределах от 20 до 80 1/мин. с погрешностью установки im

оцифрованной шкале не более ±15% от заданного значения;

— плавная регулировка отношения времени  в ы д о х а

(Т тчлд.) ко времени вдоха (Т вд.) и пределах от 3 до 1,5

с погрешностью установки но оцифрованной шкале не болро

±15% от заданного значения;

4

^- Плттпя регулировка мнпупюц вентиляции в предела*

от 0 до 8 л/мшт. с lioipcninocTi.io установки ип оцифрованной

шкале не более ±13%;

— содержание воудуха в газоном смеси, ипдаиаемоп u;i

цпопту при проведении искусетиопнoil вентиляции легких

(Т1ВЛ) кпелородно-по^лушпои смесью. 50^15%;

— плавная регулпроика ралрежения i! дыхательных иугйх

при проведении IIBJ1 с активным выдохом ог 0 до 0,4 кПа

(от 0 до 40 мм вод. ст.) и ограниченно максимальною ргпро-

/копня выдоха-0,5 кПа ±10"" (50 мм вод. ст. ±10%):

— плапиая регулировка чу истин гол ь и ости попытки iu<">\a

при работе в режиме вспомогательной вентиляции н преде-

лах от минус 0,05 до минус 0,2 к Па. (минус, 5— минус

20 мм вод. ст.);

— плавная регулировка продолжительности о'жндплпя по

шлткп вдоха при работе в режиме веппмпгателыгом ионтнля-

цни R пределах от 2 до 15 с;

-— максимальное давление вдоха по более П,Г> кПа :!; 10%

(550 мм вод. ст. ±10%);

— сопротивление газовому потоку п липни пассивно! о

пыдоха не болое O.O'i

 к\'[ц {\

 мм под. от.);

— непрерывная регулируемая подача г а :; а пациенту (ре-

жим ингаляция).

2.2. Аппарат имеет возможность присоединения уилажнн-

теля.

2.3. Аппарат работает от баллонон с кислородом пли

пневмосетп при давлении 0,4±0.05 МПа (4^.0,5 кгс/см*).

2.4. Расход газа на работу аппарата при минутной нс-п-

тиляцпи, рапной пулю, не более 7 нл/мпп.

2.5. Масса аппарата с комплектом принадлежностей не

более 10 кг.

2.6. Габаритные размеры:

аппарат с, комплектом принадлежностей —400x340x210 мм,

укладочный ящик —430x370x240 мм.

2.7. Средний срок службы аппарата —5 лет,

3. Комплект поставки

3.1. Комплект поставки аппарата представлен в табл. 1

Таблица 1

1.

2.

3.

4.

Б.

в.

1.

8.

).

Наименование

Аппарат искусственной

вентиляции легких для

грудных детей «Млада»

Коннектор прямой

Д 2 мм

Д 3 мы

Д 4 мм

Д П мм

Коннектор изогнутый

Д 2 мм

Д 3 мм

Д <1 мм

Д

 5

 мм

Л1ланг

Шланг газопровпдящпй

Штатив

Ящик укладочный

Паспорт

Индикатор пневматический

Обозначение

ДЮ2.505.059

Д106.453.050

ДЮ6.453.050-01

ДЮ6.453.050-02

ДЮ6.453.050-03

ДЮП. -153.051

ДЮ6.453.051-01

ДЮ6.453.051-02

ДЮ6.453.051-03

ДЮ6.450.048

ДЮ6.540.044

ДЮ6.156.000

ДЮ4.161.890

ДЮ2.505.0.59ПС

ТУ 25-02-597-71

Кол-во

1

1

1

1

1

1

1

1

3

1

1

1

1

1

4

Примеч.

ЗИП

А.

 Устройство

 и

 органы управлений

4.1. Принцип действия аппарата основан на применении

аналоговых и дискретных' пневматических элементом, оорин-

[ю выпускаемых промышленностью.

'I.2. Все пневматические элементы и у алы аппарата смон-

тированы на многослойной плоте n;s органического стекла. И

плате имеется сеть каналов, обеспечивающих соединения

между элементами и узлами.

•4.3. Плата закреплена в корпусе аппарата, одна кз по-

верхностей которого является панелью управления и кон

троля.

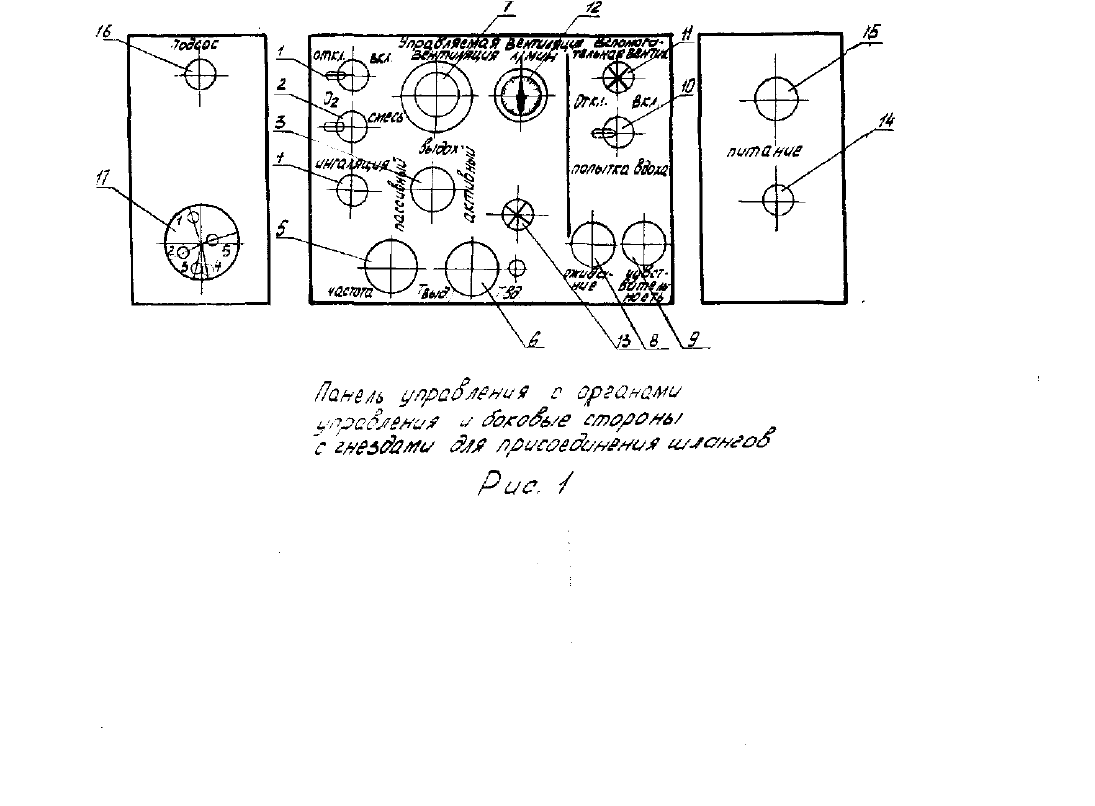

На гганелн управлениями контроля {рис. 1} ]>асиоло;кены:
1—- тумблер иключения аппарата, имеющий дна положе-

ния: включенное — надпись «ВКЛ.» и выключенное — надпись

«ОТКЛ.»;

2—тумблер выбора состава газа, подаваемого пациенту

имеющий дна положения: «КИСЛОРОД» и «СМЕСЬ»;

3— кнопка включения непрерывной регулируемой подачи

газа пациенту. Надпись «ИНГАЛЯЦИЯ»;

4— рукоятка плавной регулировки давления выдоха.

Надпись «ВЫДОХ», с указанием направления пращешш для

получения активного и пассивного, или выдоха с положи-

тельным давлением;

5—рукоятка плавной регулировки частоты дыхательных

циклов. Надпись «ЧАСТОТА»;

6~ рукоятка плавкой регулировки отношения времени

 \\ы-

до^а ко времени вдоха. Надпись — «Т ныд./Т вд.»;

7— рукоятка плавной регулировки вентиляции. Надпись —

«В Е Н Т И Л Я Ц И Я», Регулировка вентиляции кислородом

производится по синей шкале, смесью — по красной шкале;

8— рукоятка плавной регулировки времени ожидания по-

пытки вдоха пациента при работе в режиме вспомогательной

вентиляции. Надпись «ОЖИДАНИЕ»;

9— рукоятка плавной регулировки чувствительности аппа-

рата к попытке вдоха пациента при работе в режиме вспомо-

гательной вентиляции. Надпись «Чувствительность»;

7

40— тумблер включения режима вспомогательно!! венти-

ляции, имеющий положения: включенное — надпись «ВКЛ.»

и выключенное -— надпись «ОТКЛ.»;

J1 -- индикатор попыток л доха п])п работе в режиме иепп-

могательноп вентиляции;

J 2- маповакуумметр дли контроля в и у

 т

 Р и -

т| (1

 г о ч  п о т

давления;

to—индикатор работы аппарата для визуального контроля

частоты дыхательных циклон и отношения времени выдоха

ко времени вдоха.

\Л.

 Присоединен по к аппарату источника энергии, выход-

ных шлангов производится с поповой стороны пи карата.

'J;ieci> расположены:

1-1- штуцер подвода ппташгя. Надпись «Паташк-л;

1.V-- манометр для контроля даилепия питания:

lt>— штуцер подсоса воздуха при вентиляции кислородно-

воздушной смесью. Надпись «Подсос»;

17—штуцер выброса выдыхаемого газа при. актипиом

выдохе.

Ндееь же. расположены штуцера для присоединения ды-

хательных птлапгон с колодкой, к которой присоединяются

коннекторы.

AS).

 Описание блок-схемы аппарата.

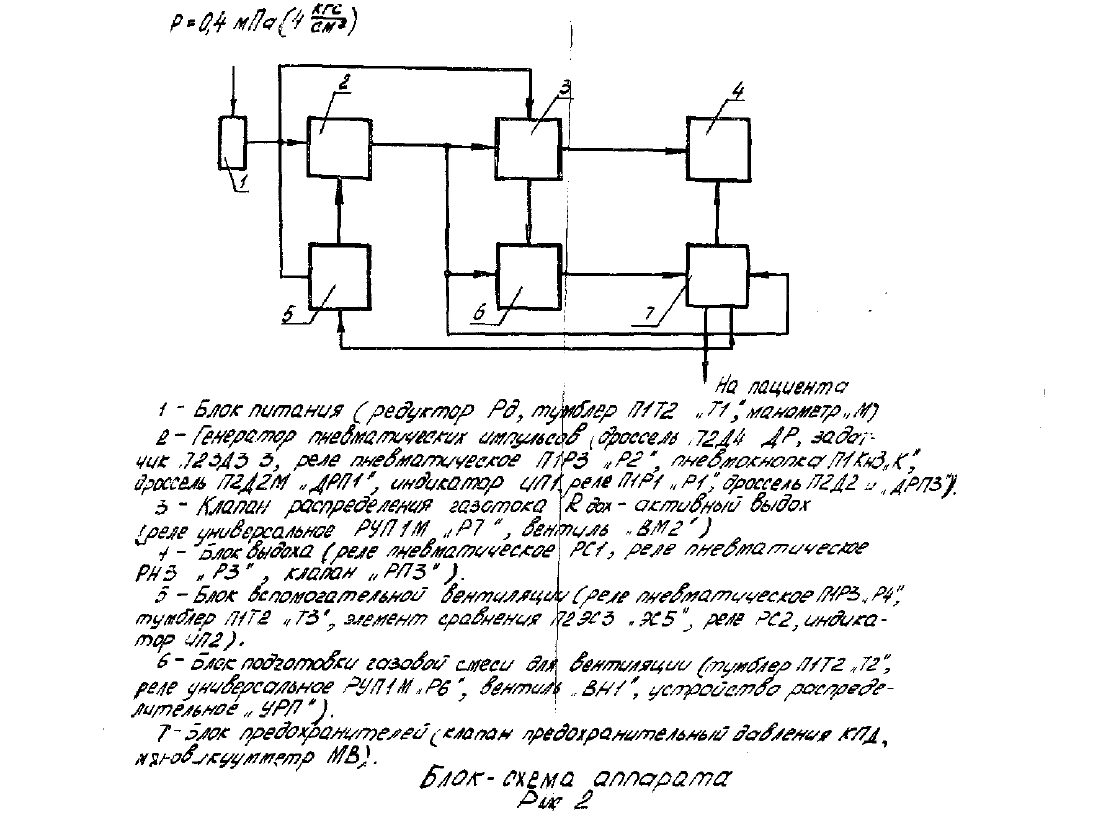

Блок-схема аппарата представлена на рис. 2. Назначение

каждого блоки, входящего к ату схему следующее:

Блок питания 1 предназначен для понижения входного

даиленпя аппарата с 0,4 до 0,14 МП а (4 — 1,4 кгс/см

2

), его

контроля и распределения но отдельным блокам". Контроль

давления осуществляется манометром.

Генератор пневматических импульсов 2 служит для фор-

мирования циклических пневматических сигналов с определен-

ными временными параметрами, которые управляют клапаном

распределения газотока вдох — активный выдох 3 н блоком,

подготовки газовой смесп для вентиляции 6.

Клапан распределения газотока вдох — активный выдох

управляется импульсами от генератора и служит для фор-

мирования двух потоков газа, поступающих в противофазе на

блоки активного выдоха 4 и подготовки газовой смеси для

вентиляции 6. Длительность газовых потоков определяется

длительностью тактов генератора

 импульсов.

Блок аод[отопки газовой смеси для вентиляции li осуще-

ствляет регулировку величины расхода газа, выбор инца вен-

тиляции — чистым кислородом плп гягювон смесью -- и сме-

шение кислорода с воздухом плп наркотической смесью и

заданной пропорции.

]>лок выдоха 4 предназначен для соединении дыхательных

путей но время фалы выдоха при работе аппарата в режиме.

1 тесин и ого выдоха с атмосферой и создания в дыхательных

путях и режиме активного выдоха разрежем! и я, л г VH

1

 детине

чего выдыхаемый: пациентом газ отсасы кается из ды хате ль •

пых путей п выбрасывается через штуцер и атмосферу.

Блок вспомогательной вентиляции 5 обеспечивает улраг,

л fit не генератором импульсов и режиме вспомогательной

вентиляции при попытке пациента дышать самостоятельно.

Блок предохранителей 7 содержи с предохранительные кла-

паны давления и разрежения. Одновременно он содержит

переключающее устройство, которое но команде, от генератора

пмпульсоц соединяет дыхательные пути пациента с линией

вдоха аппарата или с линией выдоха.
