Озонатор ОЗОН-250. Руководство по эксплуатации

О 3 О Н - 250

•

г.

 краснослободск

O

3

O

H

A

T

O

Р

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

- 2 -

- 3 -

СОДЕРЖАНИЕ

Общие указания 3

Введение 3

Показания ,к применению

 3

Расчёт

 времени обработки 4

Комплектность

 4

Технические данные . . 5

Устройства и работа озонатора. 5

Указания по технике безопасности 6

Подготовка к работе 6

Порядок работы . .7

Правила хранения

 .'.

 7

Характерные неисправности и методы их

устранения 8

Гарантийные обязательства 8

Свидетельство о приёмке . 9

Перечень элементов

 озонатора

 10

Схема электрическая принципиальная 11

Настоящий паспорт предназначен для ознакомле-

ния с устройством и принципом работы озонатора ти-

па "Озон-250".

К пользованию озонатором приступить, изучив

данный паспорт и правила техники безопасности и

санитарии при работе с озоном.

ВВЕДЕНИЕ

Озонатор типа " Озон - 250 " предназначен

для применения в медицинских лечебных- учреждениях

для дезинфекции, обеззараживания и дезодорации

операционных и других лечебных помещений, стерили-

зации белья и инструментов, а также для лечения

ожогов, гнойно—септических заболеваний, путём озо-

нирования воздуха.

Озонатор может быть использован для этих же

целей на предприятиях другого назначения, в том

числе занятых производством, переработкой и хране-

нием пищевых продуктов.

Озонаторные устройства обладают бактерицидным

действием на все виды патогенной микрофлоры: виру-

сы, бактерии, споры.

Озонатор сохраняет работоспособность при

температуре окружающей среды от +10 до + 40 С и

относительной влажности не более 80% при 25 С,

среда не должна содержать эфирные, бензиновые и

прочие взрывоопасные пары и смеси, а также пыль и

повышенную влажность.

Перевозка озонатора осуществляется в за-

водской упаковке. После перевозки озонатора в зим-

них условиях перед включением необходимо выдержать

его при комнатной температуре в течение 24 часов.

ПОКАЗАНИЯ К ПРИМЕНЕНИЮ

Обработка внутренних поверхностей лечебных по

мещений и находящегося в нем воздуха (операционные,

перевязочные , процедурные и т. д.) , для которых

установлены санитарные нормы по ограничению содер-

жания патогенной микрофлоры (вирусы, микробы, бак-

терии споры и т.п.).

- 4 -

Обработка

 поверхностей предметов и оборудова-

ния находящихся в обрабатываемом помещении.

При обработке неизолированных помещений на-

хождение медперсонала и больных НЕ ДОПУСКАЕТСЯ.

РАСЧЕТ ВРЕМЕНИ ОБРАБОТКИ

Время обработки выбирается в зависимости от

объема обрабатываемых помещений и вида обработки

согласно таблицы.

Объем

м

3

до 50

100

150

200

250

Время

Дезодорация

6

9

12

15

18

обработки,

Дезинфекция

12

18

24

30

36

минуты

Стерилизация

18

24

36

48

60

Указанное в таблице время озонирования являет

ся расчетным. Время обработки может быть изменено

в зависимости от ряда факторов: температуры, влаж

ности, воздухообмена, типа строительных конструк-

ций, экологической и микробиологической загрязнен

ности воздуха. Более точные режимы устанавливают-

ся в процессе эксплуатации с корректировкой на

влияющие факторы.

При обработке предметов и оборудования необ-

ходимо учитывать, что наибольшая концентрация озо

на находится внизу помещения и около озонатора.

Периодичность обработки зависит от санитар-

ных норм.

КОМПЛЕКТНОСТЬ

В комплект поставки входит:

- озонатор "Озон-250" - 1 шт.

- предохранитель ВП1-1 2А - 2 шт.

- руководство по эксплуатации - 1 шт.

- упаковка - 1 шт.

-

-5-

- чехол - 1 щт.
Примечание: по спецзаказу поставляется подс-

тавка - 1 шт. и ручки - 2шт.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение питающей сети,

В - ' 220±10%.

Номинальная частота питающей сети,

Гц - 50.

Максимальная потребляемая мощность,

Вт, не более - 250.

Номинальное напряжение разряда,

кВ - 10.

Объем обрабатываемого помещения,

куб.м./час. - 280.

Установка времени обработки,

мин. не менее - от 6 до 30.

Габарит, мм 265x285x420.

Масса,кг, не более . 20.

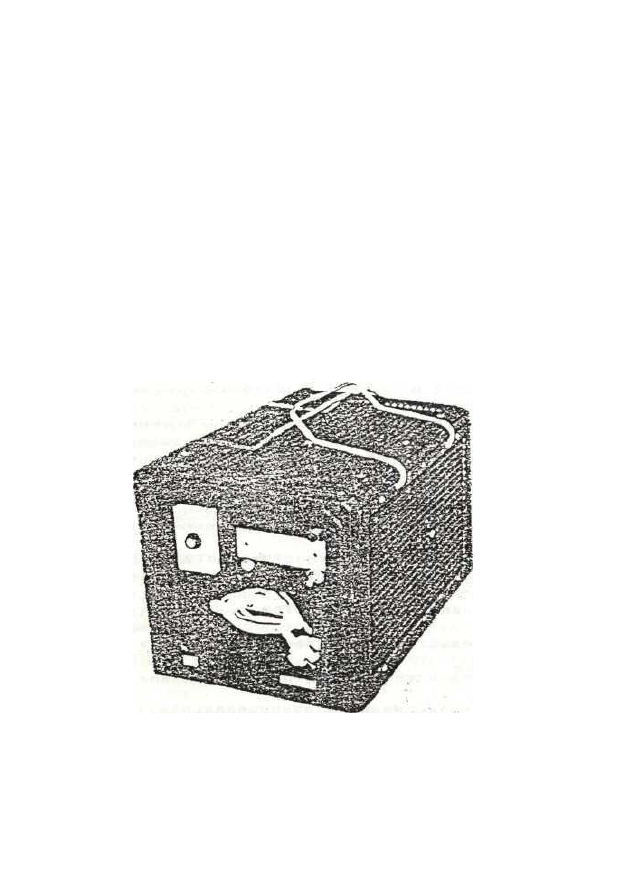

УСТРОЙСТВО И РАБОТА ОЗОНАТОРА

Озонатор состоит из четырех основных частей:

панели управления, высоковольтного источника пита-

ния, разрядника и корпуса.

На панели управления расположены тумблер

включения сети, предохранитель, индикаторы, пока-

зывающие включение сети и разряда, реле времени,

кнопка включения разряда и клемма для подключения

заземления.

В качестве высоковольтного источника питания

применен повышающий трансформатор, который преоб-

разует 220 В в 10 000 В, для его защиты приме-

нён размыкатель, включенный последовательно с высо

ковольтными катушками.

Разрядник расположен над трансформатором и

разделен изоляционной платой. В состав разрядни-

ка входит вентилятор и камера разряда. Вентилятор

служит для подачи воздуха в камеру и озонной смеси

в обрабатываемое помещение. В камере находятся

электроды, между которыми расположено стекло и

- 6 -

воздушный зазор. Воздух прогоняется через камеру и

в зоне разряда озонируется.

Корпус выполнен по сборной конструкции.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При эксплуатации озонатора необходимо руково-

дствоваться требованиями "Правил техники безопас-

ности при эксплуатации электроустановок", а также

требованиями настоящего РЭ.

Перед включением необходимо убедиться о нали-

чии заземления озонатора.

Во избежании несчастных случаев категорически

запрещается включать озонатор со снятыми боковыми

сетками.

Во время работы озонатора и по истечении 40

минут с момента его отключения нахождение обслужи-

вающего персонала в обрабатываемом помещении

НЕ ДОПУСКАЕТСЯ. Вход РАЗРЕШАЕТСЯ по истечении 4 0

минут после отключения озонатора реле времени.

В процессе хранения и эксплуатации озонатора

НЕ ДОПУСКАЕТСЯ попадания внутрь его воды, различ-

ных растворов и предметов. ДОПУСКАЕТСЯ сухая про-

тирка наружных поверхностей устройства от пыли.

Дверь в помещении должна иметь смотровое от-

верстие, закрытое стеклом или "дверной глазок".

ПОДГОТОВКА К РАБОТЕ

Произвести сборку подставки и установить

на нее озонатор в обрабатываемом помещении в пря-

мой видимости лицевой панели через смотровое от-

верстие (глазок) двери.

Заземлить озонатор.

Установить тумблер в положение "выкл".

Вставить вилку шнура питания озонатора в

розетку электросети с напряжением 220 В. При необ-

ходимости допускается включение через "удлинитель"

Проветрить помещение.

- 7 -

ПОРЯДОК РАБОТЫ

Установить регулятором на лицевой панели

время работы озонатора из расчета обрабатываемого

озоном объема помещения 280 куб.м в час.

Установить тумблер в положение " вкл * ,

при этом загорится светодиод, показывающий наличие

напряжения в сети.

Нажать и в течение 10 - 15 секунд держать

кнопку " разряд ", включится вентилятор, а пос-

ле отпускания включится разряд, загорится светоди-

од и начнется выделение озона.

Оператор должен выйти из обрабатываемого

помещения. НЕОБХОДИМО ПОМНИТЬ, ЧТО ВО ВРЕМЯ

РАБОТЫ ОЗОНАТОРА И ПОСЛЕДУЮЩИЕ 40 МИНУТ НАХОДИТЬСЯ

В ОБРАБАТЫВАЕМОМ ПОМЕЩЕНИИ НЕ ДОПУСКАЕТСЯ.

По истечении установленного времени об-

работки необходимо через смотровое отверстие в

двери убедиться, что разряд выключен.

По истечении не менее 40 минут после выключе-

ния разряда, оператор должен выключить озонатор,

установив тумблер в положение "Выкл".

Вынуть вилку шнура из розетки.

Надеть чехол на озонатор.

ПРАВИЛА ХРАНЕНИЯ

Озонатор должен храниться в отапливаемом

помещении в зачехлённом виде или в упаковке изго-

товителя при следующих климатических условиях:

- температура окружающего воздуха +10 С - +40 С;

- относительная влажность воздуха, не более, 80%

при 2 5 С.

-8-

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ

ИХ УСТРАНЕНИЯ

Наименование неисп-

равности ее внешнее

проявление и допол-

нительные признаки

Методы

устранения

Не горит светодиод

включения сети.

Не работает венти-

лятор, светодиод вк-

лючения сети горит,

Нет высокого напря-

жения на разрядни-

ке светодиод разря-

да горит.

Нет высокого напря-

жения на разрядни-

ке светодиод разря-

да не горит.

Перегорел пре-

дохранитель .

Поврежден се-

тевой шнур.

Не поступает

напряжение на

вентилятор.

Сработал раз-

мыкатель .

Пробой в раз-

ряднике .

Плохой контакт

в реле времени

Заменить предох-

ранитель .

Отремонтировать

сетевой шнур.

Проверить соеди-

нения проводов и

устранить неисп-

равность .

Проверить разря-

дник на пробой и

проверить размы-

катель и устра-

нить неисправно-

сть
Прочистить конта

•кты  р е л е .

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие - изготовитель гарантирует

нормальную работу озонатора в течение 12 месяцев с

момента ввода его в эксплуатацию, но не более 18

месяцев с момента его изготовления , при условии

соблюдения правил хранения и эксплуатации.

В течение гарантийного срока предприя-

тие - изготовитель обязуется отремонтировать неис-

правный озонатор.

В случае отказа озонатора в период га-

рантийного срока следует обратиться на предприятие

- из готовитель.

- 9 -

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Озонатор "ОЗОН-250", заводской номер _

632626

Озонатор  О З О Н , д

соответствует техническим условиям 632626 001 ТУ

и признан годным к эксплуатации.

Дата выпуска "

контролёр отк

м.п.

Фамилия и штамп ОТК

Адрес завода-изготовителя:

431340 г.Краснослободск, РМ, ул.Спортивная, 18
ОАО "Краснослободский радиозавод".

Вероятная

причина

-10-

Перечень элементов озонатора.

Поз .

обознач.

Наименование

Кол

С1...СЗ Конденсатор К73-17-400В-0.47 мкФ

ОЖО 461 104 ТУ 3

Резисторы МЛТ ОЖО 467 180 ТУ

R1-R2 МЛТ-1-100 кОм ±10%-А 2

R3-R4 МЛТ-2-4.7 кОм ±5%-А 2

R5 МЛТ-0.5-470 Ом ±10%-А 1

R6 Пружина ЮК8 380 090 1

VD1-VD2 Индикатор единичный АЛ 307БМ

аАО 336 076 ТУ 2

51 Переключатель ТП1-2 ОЮО 360 018 ТУ 1

52 Переключатель кнопочный ПКн-105-1

АГО 360 034 ТУ 1

F1 Вставка плавкая ВП1-1 2А 1

ОСТ В 16 530 089 1

К1 Реле времени ВЛ-64 УХЛ 4.1 220В 50Гц

0.1-1 час (3-30 минут) ТУ 16 647 039 1

Tpl Трансформатор СФИМ 671110 001 1

Q1 Разрядник СФИМ 066746 001 1

пыль и влагу.

XI Вилка 1

- 1 1 -

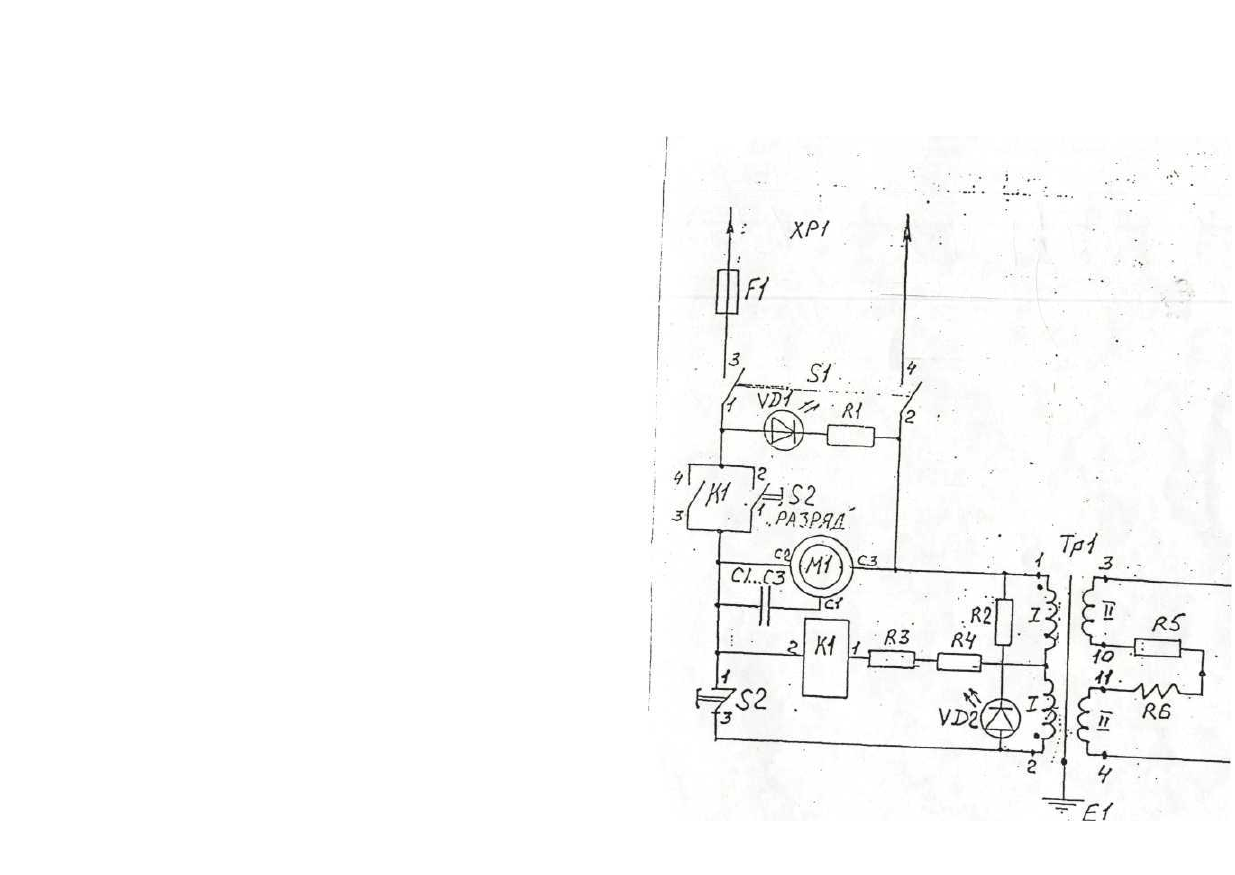

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
